GST150CE - Stiksav BOSCH - Gratis brugsanvisning og manual

Produkttype	Stiksav
Mærke	Bosch
Model	GST150CE
Nominel optaget effekt	530 W
Afgiven nyttig effekt	290 W
Antal tomgangsslag	500 - 3000 min⁻¹
Slaglængde	20 mm
Maks. skæredybde (træ)	75 mm
Maks. skæredybde (aluminium)	12 mm
Maks. skæredybde (ulegeret stål)	5 mm
Maks. geringsvinkel	45° (venstre/højre)
Vægt (ifølge EPTA 01/2003)	1,9 kg
Beskyttelsesklasse	II (dobbeltisolering)
Strømforsyning	230 V AC, 50/60 Hz
Hastighedsregulator	Elektronisk, kontinuerlig justering
Pendelbevægelse	4 justerbare positioner
Klingetype	T-skaft (1/4" skaft) eller U-skaft
Blæseanordning	Ja, kan slås til/fra
Støvudsugningstilslutning	Ja, med sugeslange (tilbehør)
Splinterværn	Tilbehør fås
Cut Control-sporføringskontrol	Fås på visse modeller
Vedligeholdelse	Rengør regelmæssigt klingeholderen, blæs ventilationsåbningerne, smør rulleklingeføreren
Kundeservice	Bosch, telefon og onlinebestilling

Ofte stillede spørgsmål - GST150CE BOSCH

Hvordan skifter jeg savklingen?

Bær beskyttelseshandsker. Skub klingeholderen (13) opad for at indsætte klingen (15) helt ind, tænderne i skæreretningen. Kontrollér låsningen. For at udskubbe, skub klingeholderen opad og træk klingen ud.

Hvordan justerer jeg pendelbevægelsen?

Brug vælgerhåndtaget (7) til at vælge mellem 4 positioner: ingen pendel, lille, mellem eller stor. Juster efter materialet: ingen pendel til plader, maksimal amplitude til bløde træsorter.

Hvordan udfører man et dykker snit?

Brug en kort klinge. Placer grundpladens forkant på emnet uden kontakt, start værktøjet ved maksimal hastighed, og dyk langsomt klingen ned i materialet. Kun til bløde materialer som træ.

Hvordan tilslutter man støvudsugningen?

Monter dækslet (9) om nødvendigt, fastgør sugeslangen (3) på tilslutningen (4). Tilslut den anden ende til en støvsuger, der er egnet til materialet. Deaktiver blæseanordningen ved brug af støvudsugning.

Hvad er den maksimale skæredybde?

I træ: 75 mm, i aluminium: 12 mm, i ulegeret stål: 5 mm.

Hvilken type klinge skal man bruge?

Brug klinger med T-skaft (1/4" skaft) eller U-skaft. Til snævre kurver, foretræk tynde bukkeskæreklinger. Klingens længde må ikke overstige den nødvendige længde til snittet.

Hvordan justerer man hastigheden?

Hastigheden varierer kontinuerligt afhængigt af trykket på tænd/sluk-knappen (2). Hvis knappen er låst, forbliver hastigheden maksimal. Reducer hastigheden til plast, aluminium eller i begyndelsen af snittet.

Hvordan rengør og vedligeholder man stiksaven?

Før indgreb, tag stikket ud. Rengør klingeholderen regelmæssigt ved at fjerne klingen og banke let på værktøjet. Blæs ventilationsåbningerne med trykluft. Smør rulleklingeføreren med en dråbe olie.

Hvordan kontakter man Bosch kundeservice?

For Frankrig: ring på 0811360122 (takst for lokalt opkald) eller skriv til [e-mail]. Til reservedele, bestil online på www.bosch-pt.fr.

Hvilket tilbehør er tilgængeligt?

Tilbehøret omfatter: splinterværn (16), sugedæksel (9), sugeslange (3), Cut Control-sæt (indikator og base), savklinger af forskellige typer og Bosch PLS 300 savestation.

BRUGSANVISNING GST150CE BOSCH

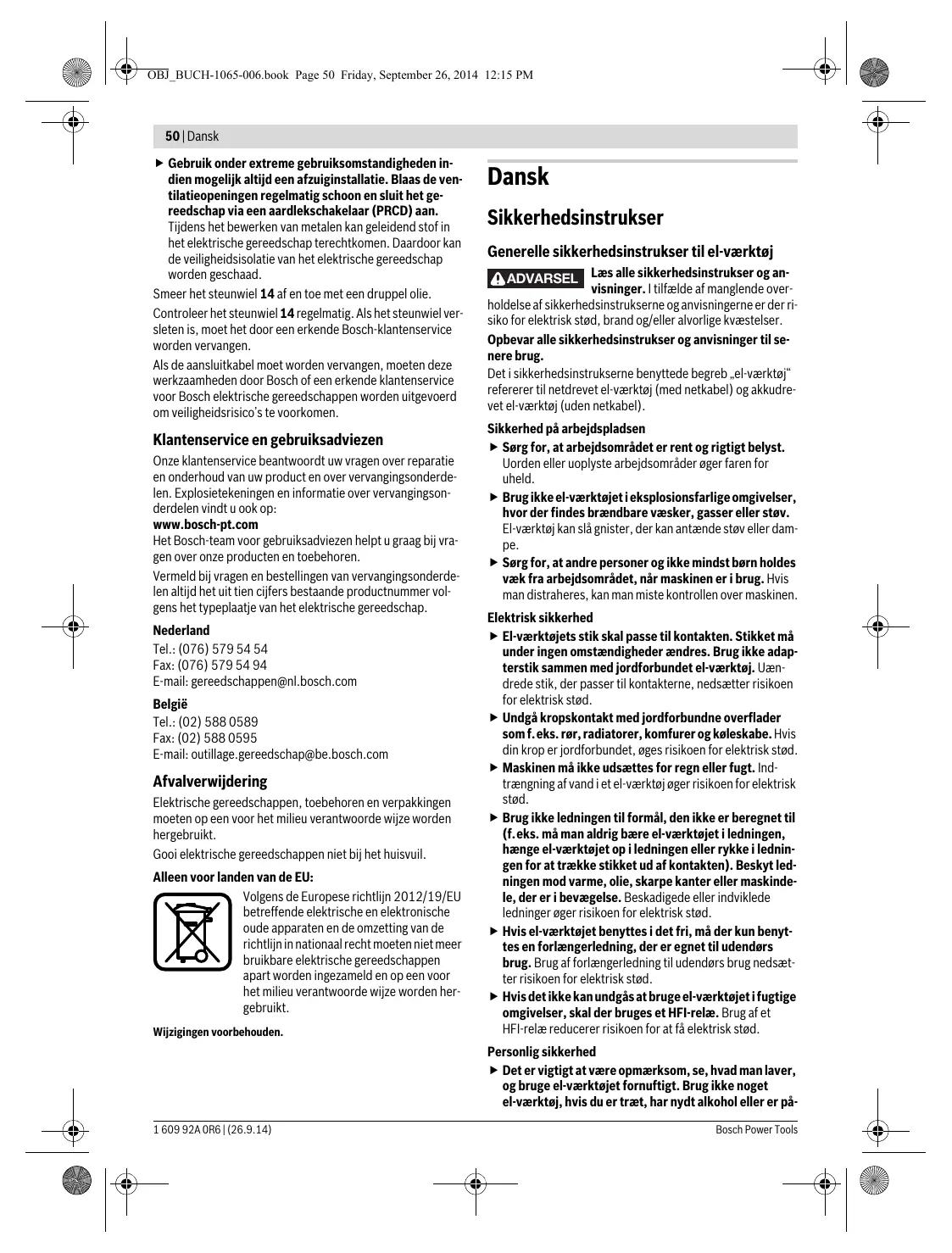

Sikkerhedsinstrukser

Generelle sikkerhedsinstrukser til el-værktøj

ADVARSEL

Læs alle sikkerhedsinstrukser og anvisninger. I tilfælde af manglende overholdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsinstrukser og anvisninger til senere brug.

Opbevar alle sikkerhedsinstrukser og anvisninger til senere brug.

Det i sikkerhedsinstrukserne benyttede begreb "el-værktøj" refererer til netdrevet el-værktøj (med netkabel) og akkudrevet el-værktøj (uden netkabel).

Sørg for, at arbejdsområdet er rent og rigtigt belyst. Uorden eller uoplyste arbejdsområder øger faren for uheld. Brug ikke el-værktøj i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

Sørg for, at arbejdsområdet er rent og rigtigt belyst. Uorden eller uoplyste arbejdsområder øger faren for uheld. Brug ikke el-værktøj i eksplosionsfarlige omgivelser, hvor der findes brandbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. Maskinen må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød. Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød. Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.

• El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød. Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. Maskinen må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød. Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød. Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød. Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.

Personlig sikkerhed

Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er på

virket af medikamenter eller euforiserende stoffer. Et øjebliks uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader.

Brug beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader. Undgå utilsigtet igangsætning. Kontroller, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller akkuen, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader. Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. Undgå en unormal kropsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer. Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår.

Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet med støv.

Omhyggelig omgang med og brug af el-værktøj

Undgå overbelastning af maskinen. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde.

Brug ikke et el-værktøj, hvis afbryderen er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farligt og skal repareres. Træk stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehørsdele, eller maskinen lægges fra. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet. Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer. El-værktøjet bør vedligeholdes omhyggeligt. Kontrollér, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktøjer. Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre.

Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.

Service

Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed.

Sikkerhedsinstrukser til stiksave

Hold el-værktøjet i de isolerede gribeflader, når du udfører arbejde, hvor indsatsværktøjet kan ramme skjulte strømledninger eller el-værktøjets eget kabel. Kontakt med en spændingsførende ledning kan også sætte maskinens metaldele under spænding, hvilket kan føre til elektrisk stød. Hold hænderne væk fra saveområdet. Stik ikke fingrene ind under emnet. Du kan blive kvæstet, hvis du kommer i kontakt med savklingen. - El-værktøjet skal altid være tændt, når det føres hen til emnet. Ellers er der fare for tilbageslag, hvis indsatsværktøjet sætter sig fast i emnet. Sørg for, at fodpladen 6 ligger sikkert, når der saves. En savklinge, der sidder i klemme, kan brække eller føre til tilbageslag. Sluk for el-værktøjet, når du er færdig med at save, og træk først savklingen ud af snittet, når den står helt stille. Således undgås tilbageslag, desuden kan el-værktøjet lægges sikkert fra. Anvend kun ubeskadigede, fejlfrie savklinger. Bøjede eller uskarpe savklinger kan brække, påvirke snittet negativt eller føre til tilbageslag. Forsøg ikke at bremse savklingen ved at trykke den ind i siden, efter at den er blevet slukket. Savklingen kan beskadiges, brække eller føre til tilbageslag. Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger eller kontakt det lokale forsyningsselskab. Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasledning kan føre til eksplosion. Brud på et vandrør kan føre til materiel skade eller elektrisk stød. Sikr emnet. Et emne holdes bedre fast med spændeanordninger eller skruestik end med hånden. - El-værktøjet må først lægges fra, når det står helt stille. Indsatsværktøjet kan sætte sig i klemme, hvilket kan medføre, at man taber kontrollen over el-værktøjet.

Beskrivelse af produkt og ydelse

Læs alle sikkerhedsinstrukser og anvisninger. I tilfælde af manglende overholdelse af sikkerhedsinstrukserne og anvisningerne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

52 | Dansk

Beregnet anvendelse

Maskinen er beregnet til - på et fast underlag - at udføre gennemskæringer, udsnit i træ, plast, metal, keramikplader og gummi. Den er egnet til lige og kurvede snit med en geringsvinkel på op til 45° . Benyt de anbefalede savklinger.

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden.

1 Fastlåsning af start-stop-kontakt 2 Start-stop-kontakt 3 Opsugningsslange* 4 Opsugningsstuds 5 Savklingedepot 6 Fodplade 7 Indstillingsarm pendulregulering 8 Kontakt til spånblæseanordning

9 Afdækningskappe til udsugning 10 Sokkel til snitlinjekontrol „Cut Control" 11 Kontrolvindue til snitlinjekontrol „Cut Control" 12 Håndgreb (isoleret gribeflade) 13 Savklingeholder 14 Føringsrulle 15 Savklinge 16 Overfladebeskytter 17 Tilbehørsholder 18 Berøringsbeskyttelse 19 Skrue 20 Skala geringsvinkel 21 Snitmarkering 0° 22 Snitmarkering 45°

Tilbehør, som er illustreret og beskrevet i brugsanvisningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram.

Tekniske data

Stiksav		PST 750 PE	PST 800 PEL	PST 8000 PEL	PST 8500 PEL
Typenummer		3 603 CA0 5..	3 603 CA0 1..	3 603 CA0 1..	3 603 CA0 1..
Snitlinjekontrol „Cut Control“		-	●	●	●
Slagantalstyring		●	●	●	●
Pendulregulering		●	●	●	●
Nominal optagen effekt	W	530	530	530	530
Afgiven effekt	W	290	290	290	290
Slagantal ubelastet n0	min-1	500-3000	500-3000	500-3000	500-3000
Slaglängde	mm	20	20	20	20
max. smitdybde
- i træ	mm	75	80	80	85
- i aluminium	mm	12	12	12	12
- i stål (ulegeret)	mm	5	5	5	5
Snitvinkel (venstre/højre) maks.	°	45	45	45	45
Vægt svarer til EPTA-Procedure 01/2003	kg	1,9	1,9	1,9	1,9
Beskyttesesklasse		☐/II	☐/II	☐/II	☐/II

Angivelserne gælder for en nominel spænding [U] på 230 V. Disse angivelser kan variere ved afvigende spændinger og i landespecifikke udførelser.

Støj-/vibrationsinformation

Støjemissionsværdier bestemt iht. EN 60745-2-11.

Værktøjets A-vægtede støjniveau er typisk: Lydtryksniveau 85 dB(A); lydeffektniveau 96 dB(A). Usikkerhed K = 3 dB.

Brug høreværn!

Samlede vibrationsværdier a_h (vektorsum for tre retninger) og usikkerhed K beregnet iht. EN 60745:

Savning af spånplade: a_h = 13m / s² K = 3m / s²

Savning af metalplade: a_h = 7m / s² K = 1,5m / s²

Det svingningsniveau, der er angivet i nærværende instruktioner, er blevet målt iht. en standardiseret måleproces i

EN 60745, og kan bruges til at sammenligne el-værktøjer. Det er også egnet til en foreløbig vurdering af svingningsbelastningen.

Det angivne svingningsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med forskellige tilbehørsdele, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan svingningsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingningsbelastningen i hele arbejdstidsrummet.

Til en nøjagtig vurdering af svingningsbelastningen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller kører, men rent faktisk ikke anvendes. Dette kan føre til en betydelig reduktion af svingningsbelastningen i hele arbejdstidsrummet.

Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning, f.eks.: Vedligeholdelse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb.

Overensstemmelseserklæring C

Vi erklærer som eneansvarlig, at det produkt, der er beskrevet under „Tekniske data", opfylder alle bestemmelser i direktiverne 2011/65/EU, 2014/30/EU, 2006/42/EF med tilhørende ændringer samt følgende standarder: EN 60745-1, EN 60745-2-11.

Teknisk dossier (2006/42/EF)

Robert Bosch GmbH, PT/ETM9,

70764 Leinfelden-Echterdingen, GERMANY

Henk Becker

▶ Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.

Isætning/udskiftning af savklinge

▶ Brug handsker, når savklingen monteres. Du kan blive kvæstet, hvis savklingen berøres.

Valgfri savklinge

En oversigt over anbefalede savklinger findes bag i denne vejledning. Isæt kun savklinger med en knastskaft (T-skaft) eller med 1/4"-universalskaft (U-skaft). Savklingen bør ikke være længere end det snit, der skal udføres.

Anvend en smal savklinge til savning af smalle kurver.

Isætning af savklinge (se Fig. A1)

Rengør skaftet på savklingen, før det sættes i. Et snavset skaft kan ikke fastgøres sikkert.

Tag eventuelt afdækningskappen 9 af (se „Afdækningskappe").

Kontroller, at savklingen sidder rigtigt fast. En løs savklinge kan falde ud og kvæste dig.

Udtagning af savklinge (se Fig. A2)

Skub savklingeholderen 13 op i pilens retning og tag savklingen 15 ud.

Sidder savklingen i klemme, når den tages ud, stil da indstillingsarmen 7 på maksimal pendulregulering og tryk savklingeholderen 13 let fremad (maks. 2 mm).

Savklingedepot (se Fig. B)

(PST 800 PEL/PST 8000 PEL/PST 8500 PEL)

I savklingedepotet 5 kan du opbevare op til seks savklinger med en længde på op til 110 mm. Læg savklingerne med et

knastskaft (T-skaft) ind i udsparingen i savklingedepotet. Op til tre savklinger kan ligge over hinanden.

Luk savklingedepotet og skub det helt ind i fodpladens udsparing 6.

Overfladebeskytter (se Fig. C)

Overfladebeskytteren 16 (tilbehør) kan forhindre, at overflader af træ ødelægges under savearbejdet. Overfladebeskytteren kan kun anvendes til bestemte savklingetyper og kun ved en snitvinkel på 0°. Fodpladen 6 må ikke forskydes bagud til kantnær saving, når der saves med overfladebeskytter.

Tryk overfladebeskytteren 16 ind i fodpladen 6 nedefra.

Snitlinjekontrol „Cut Control“

(PST 800 PEL/PST 8000 PEL/PST 8500 PEL)

Snitlinjekontrollen „Cut Control“ muliggør en præcis føring af el-værktøjet langs med en snitlinje, der er tegnet på emnet. Til byttesættet „Cut Control“ hører kontrolvinduet 11 med snitmarkeringer og sakken 10 til fastgørelse på el-værktøjet.

„Cut Control“ fastgøres på fodpladen (se Fig. D).

Klem kontrolvinduet til „Cut Control“ 11 fast i holderne på saklen 10. Tryk herefter saklen let sammen og lad den falde i hak i tilbehørsholderen 17 på fodpladen.

Støv-/spånudskillelse

Støv fra materialer som f.eks. blyholdig maling, nogle træsorter, mineraler og metal kan være sundhedsfarlige. Berøring eller indånding af støv kan føre til allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen. Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i forbindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbestholdigt materiale må kun bearbejdes af fagfolk.

• Brug helst en støvopsugning, der egner sig til materialet.
• Sørg for god udluftning af arbejdspladsen.
• Det anbefales at bære åndedrætsværn med filterklasse P2.

Overhold forskrifterne, der gælder i dit land vedr. de materialer, der skal bearbejdes.

Undgå at der samler sig støv på arbejdspladsen. Støv kan let antænde sig selv.

Afdækningskappe (se Fig. E-F)

(PST 800 PEL/PST 8000 PEL/PST 8500 PEL)

Montér afdækningskappen 9, før el-værktøjet tilsluttes til støvudsugningen.

Anbring kappen 9 på el-værktøjet, så holderen i midten på berøringsbeskyttelsen 18 og de to udvendige holdere falder i hak i husets udsparinger.

Tag kappen 9 af, før arbejde uden støvopsugning og geringsnit udføres. Tryk kappen sammen på højde med de udvendige holdere og træk den af fremad.

Sæt udsugningsslangen 3 (tilbehør) på udsugningsstudsen 4. Forbind udsugningsslangen 3 med en støvsuger (tilbehør).

En oversigt over tilslutning til forskellige støvsugere findes bag i denne vejledning.

Sluk for spånblæseanordningen, når støvopsugningen er tilsluttet (se „Spånblæseanordning").

Anvend en specialstøvsuger til opsugning af særligt sundhedsfarligt, kræftfremkaldende eller tørstøv.

Brug

Funktioner

Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.

Pendulregulering indstilles

Savklingens pendulregulering kan indstilles i fire trin, hvilket gør det muligt at tilpasse snithastighed og snitkvalitet til det materiale, der skal bearbejdes.

Med indstillingsarmen 7 kan du også indstille pendulreguleringen under arbejdet.

0 ingen pendulregulering

0 lille pendulregulering

0 gennemsnitlig pendulregulering

0 stor pendulregulering

Det optimale pendultrin til den enkelte anvendelse finder man bedst frem til ved at prøve sig frem. Følgende anbefalinger gælder:

Vælg pendultrinnet så lille som muligt eller sluk helt for pendulreguleringen, desto finere og renere snitkanten skal være. - Sluk for pendulreguleringen, når tynde emner (f.eks. plader) skal bearbejdes. - Arbejd i hårde materialer (f.eks. stål) med lille pendulregulering. - Til bløde materialer og savning i træ i fiberretning kan man arbejde med max. pendulregulering.

Indstilling af geringsvinkel (se Fig. G)

Fodpladen 6 kan svinges mod højre eller venstre til geringsnit indtil 45°

Afdækningskappen 9 og overfladebeskytteren 16 kan anvendes til geringsnit.

Tag i givet fald afdækningskappen 9 af (se „Afdækningskappe“, side 53) og fjern overfladebeskytteren 16 (se „Overfladebeskytter“, side 53).

Træk savklingedepotet 5 ud af fodpladen 6.

(PST 800 PEL/PST 8000 PEL/PST 8500 PEL).

Løsne skruen 19 og skub fodpladen 6 let i retning udsugningsstuds 4.

Til indstilling af præcise geringsvinkler er den højre og venstre side af fodpladen udstyret med stoppunkter ved 0°, 22,5° og 45°. Sving fodpladen 6 i den ønskede position iht. skalaen 20. Andre geringsvinkler kan indstilles med en vinkelmåler.

Skub herefter fodpladen 6 helt i retning savklinge 15.

Spænd skruen 19 igen.

Til snitlinjekontrollen findes der på kontrolvinduet til „Cut Control" 11 en markering 21 til det retvinklede snit med 0° og en markering 22 til det til højre eller venstre faldende geringssnit med 45° iht. skalaen 20.

Snitmarkeringen til geringsvinkler mellem 0° og 45° er proportionale. Den kan markeres ekstra med en permanent mærkepenstift og nemt fjernes igen på kontrolvinduet til „Cut Control" 11.

Til målnøjagtigt arbejde anbefales det at gennemføre et prøvesnit.

Forskydning af fodplade (se Fig. G)

Til kantnær savning kan fodpladen 6 forskydes bagud.

Løsn skruen 19 og skub fodpladen 6 helt i retning af udsugningsstudsen 4.

Spænd skruen 19 igen.

Savning med forskudt fodplade 6 er kun mulig med en geringsvinkel på 0°. Desuden må snitlinjekontrollen "Cut Control" ikke bruges sammen med soklen 10 eller overfladebeskytteren 16.

Spåneblæseanordning

Med luftstrømmen fra spåneblæseanordningen 8 holdes snitlinjen fri for spåner.

Spåneblæseanordning tændes: Skub kontakten 8 i retning af opsugningsstudsen for arbejde med stor spånsedannelse i træ, kunststof o. lign.

Spåneblæseanordning slukkes: Skub kontakten 8 i retning af savklingen for arbejde i metal, og når støvopsugning er tilsluttet.

Ibrugtagning

Kontroller netspændingen! Strømkildens spænding skal stemme overens med angivelserne på el-værktøjets typeskilt. El-værktøj til 230 V kan også tilsluttes 220 V.

Tænd/sluk

For at spare på energien bør du kun tænde for el-værktøjet, når du bruger det.

El-værktøjet fastlåses ved at holde start-stop-kontakten 2 trykket ned og skubbe fastlåsningen 1 mod højre eller venstre.

El-værktøjet slukkes ved at slippe start-stop-kontakten 2. Er start-stop-kontakten 2 fastlåst, trykkes på den, før den slippes.

Styring af slagantal

Med til- eller aftagende tryk på start-stop-kontakten 2 styres slagantallet for det tændte el-værktøj trinløst.

Er start-stop-kontakten 2 fastlåst, kan slagantallet ikke reduceres.

Det krævede slagantal er afhængigt af arbejdsmaterialet og arbejdsbetingelserne; man finder bedst frem til det passende ved praktiske forsøg.

Det anbefales at reducere slagantallet, når savklingen sættes på emnet, og når der saves i plast og aluminium.

Arbejdes der i længere tid med lille slagtal, kan el-værktøjet opvarmes stærkt. Tag savklingen ud og lad el-værktøjet køre med max. slagtal i ca. 3 min. til afkøling.

Arbejdsvejledning

Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet. Anvend altid et stabilt underlag eller en savestation til savning af små eller tynde materialer (Bosch PLS 300).

Sav med jævnt tryk for at opnå et optimalt og præcist snitresultat.

Ved lange og lige snit i tykt træ (> 40 mm) kan snitlinjen forløbe unøjagtigt. Til præcise snit anbefales det at bruge en Bosch rundsav i dette tilfælde.

Dyksavning (se Fig. H)

Ved dyksavning må der kun bearbejdes bløde materialer som f.eks. træ, gipskarton el. lign.

Anvend kun korte savklinger til dyksavning. Dyksavning er kun mulig med en geringsvinkel på 0°.

Anbring fodpladens forreste kant på el-værktøjet 6 på emnet, uden at savklingen 15 berører emnet, og tænd for el-værktøjet. Vælg det max. slagantal, hvis el-værktøjet er udstyret med en slagantalstyring. Tryk el-værktøjet fast mod emnet og lad savklingen dykke langsomt ned i arbejdsemnet.

Så snart fodpladen 6 ligger helt fladt på emnet, saves videre langs med den ønskede snitlinje.

Køle-/smøremiddel

Saves i metal, bør du smøre køle-/smøremiddel langs med snitlinjen, da materialet ellers bliver alt for varmt.

▶ Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet. El-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde.

Rengør savklingeholderen med regelmæssige mellemrum. Tag savklingen ud af el-værktøjet og bank el-værktøjet let på en lige flade.

Der kan opstå funktionsfejl, hvis el-værktøjet er alt for snavset. Sav derfor ikke i meget støvdannende materialer nedefra eller over hovedhøjde.

▶ Brug så vidt muligt altid et opsugningsanlæg ved ekstreme brugsbetingelser. Blæs ventilationsåbningerne igennem med jævne mellemrum og forkobl en fejlstrømsbeskyttelsesafbryder (PRCD). Ved bearbejdning af metal kan ledende støv aflejre sig inde i el-værktøjet. El-værktøjets beskyttelsesisolering kan forringes.

Smør føringsrullen 14 med jævne mellemrum med en dråbe olie.

Kontrollér føringsrullen 14 regelmæssigt. Er den slidt, skal den udskiftes på et autoriseret Bosch-kundeserviceværksted.

Hvis det er nødvendigt at erstatte tilslutningsledningen, skal dette arbejde udføres af Bosch eller på et autoriseret serviceværksted for Bosch el-værktøj for at undgå farer.

Kundeservice og brugerrådgivning

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosionstegninger og informationer om reservedele findes også under:

www.bosch-pt.com

Bosch brugerrådgivningsteamet vil gerne hjælpe dig med at besvare spørgsmål vedr. vores produkter og deres tilbehør.

El-værktøjets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.

Dansk

El-værktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Smid ikke el-værktøj ud sammen med det almindelige husholdningsaffald!

Gælder kun i EU-lande:

I henhold til det europæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles separat og genbruges i henhold til gældende miljøforskrifter.

Ret til ændringer forbeholdes.

56 | Svenska

Svenska

Säkerhetsanvisningar

Spjälkningsskydd (se bild C)

Sikkerhet på arbeidsplassen

Hold arbeidsområdet rent og ryddig og sørg for god belysning. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker. Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser - der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damper. Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

Elektrisk sikkerhet

*Illustrert eller beskrevet tilbehør inngår ikke i standard-leveransen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.

Tekniske data

Stikksag		PST 750 PE	PST 800 PEL	PST 8000 PEL	PST 8500 PEL
Produktnummer		3 603 CA0 5..	3 603 CA0 1..	3 603 CA0 1..	3 603 CA0 1..
Skjærelinjekontroll «Cut Control»		-	●	●	●
Slagtallstyring		●	●	●	●
Pending		●	●	●	●
Opptatt effekt	W	530	530	530	530
Avgitt effekt	W	290	290	290	290
Tomgangsslagtall n0	min-1	500-3000	500-3000	500-3000	500-3000
Slag	mm	20	20	20	20
Max. skjæredybe
- i tre	mm	75	80	80	85
- i aluminium	mm	12	12	12	12
- i stalled (ulegert)	mm	5	5	5	5
Skjærevinkel (venstre/høyre) max.	°	45	45	45	45
Vekt tilsvarende EPTA-Procedure 01/2003	kg	1,9	1,9	1,9	1,9
Beskyttesesklasse		☐/II	☐/II	☐/II	☐/II

Vi erklærer under eneansvar at produkter som er beskrevet under «Tekniske data» er i overensstemmelse med alle relevante bestemmelser i direktivene 2011/65/EU, 2014/30/EU, 2006/42/EC inkludert endringer, og følgende standarder: EN 60745-1, EN 60745-2-11.

Tekniske data (2006/42/EC) hos: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY

Henk Becker

Bosch rådgivningsteamet hjelper deg gjerne ved spørsmål angående våre produkter og deres tilbehør.
