KULLANIM KILAVUZU SB2-700 AEG

Onsëz Teknik veriler Güvenliginiz talimatlar

Daima daha iyiyi istiyorsunuz ve Atlas Copco” nun size sunduÿu kaliteyi anyorsunuz. Sizin için uzun ômürlü ve olduÿunca güventi bir elektrikli el aleti gelistirdik. Lütfen çalismaya baslamadan ônce, aletinizden optimal verimi alabilmek ve tehlikesiz bicimde çalisabiimek için kullanim kilavuzunu okuyun. Atlas Copco’ nun AEG elektrikli el aleti ile en doÿru seçimi yaptiginizdan eminiz. SBE 600R SB2E 680 R SB2-700 Giris gücü Bostaki devir sayisi .

Maksimum darbe says :::: 51200 min! .: in 1... 51200 min Delme çapi Beton 20 mm Tuëla ve kireçli kum tasi 24 mm Celikte . 13 mm ‘ahta 40 mm Mandren 5-13 mm Matkap mili 1/2"x20 Germe boynu çapi 43 mm Aÿirligi 25 kg. 25 kg. -25 kg Ekteki güvenlik brosüründe belirtilen güvenlik talimatlarina uyun! Asbest içeren malzemeleri ve kristal silisik asitli taslar islenirken ortaya çikan tozlar saÿliÿa zararchr. Mesiek kurulusunun VBG 119 Sayili kazalardan korunma hükmüne uyun. AGik havadaki prizler hatali akim koruma salteri ile donatilmis olmalidir. Bu, elektrik tesisatinizdaki bir zorunluluktur. Lütfen aletimizi kullanirken bu hususa dikkat edin. Elektrik tesisatçinizla konuyu gürüsün. Aletle çalisirken daima koruyucu gëzlük kullanin. Koruyucu is eldivenleri, saÿlam ve kaymaz ayakkabilar ve is ônlüÿü kullanmanizi tavsiye ederiz. Alet çalisir durumda iken talas ve kirpintlani temizlemeye çalismayin. Aletin gvdesini delmeyin, aksi taktirde koruyucu izolasyon kesilir (yapisici etiket kullanin). Aletin kendinde bir çalisma yapmadan ônce fisi prizden çekin. Aleti sadece kapali iken prize takin. Baÿlanti kablosunu aletten uzak tutun. Kablo daima aletin arkasinda olmalidir ve toplanmamalichir. Daima ilave sapi kullanin. Kaya uclaryla çalisirken darbe mekanizmasini kapatin. Duvar, tavan ve zeminde delik açarken elektrik kablolarina, gaz ve su borularina dikkat edin. SBE 600 R, SB2E 680 R, 582-700, SB2E 700 R, SB2E 700 RS, SB2E 705 PLUS, SB2E 750 R, SB2E 760 R

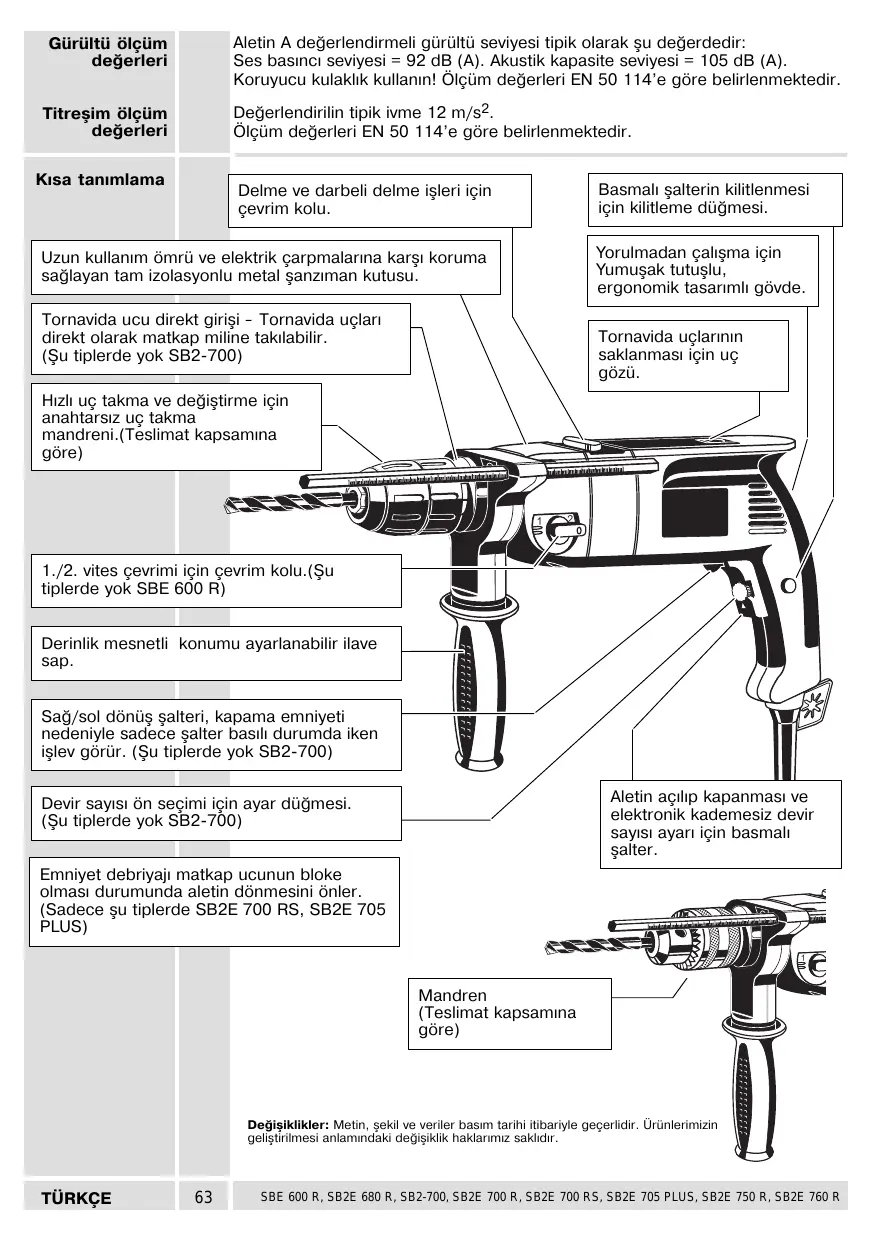

Gürültü ôlçü deÿerleri Ses basinci seviyesi = Aletin À deÿerlendirmeli gürültü seviyesi tipik olarak su deÿerdedir: 92 dB (A). Akustik kapasite seviyesi = 105 dB (A). Koruyucu kulaklik kullanin! Olçüm deÿerleri EN 50 114’e gôre belirlenmektedir. Titresim ôl deÿerleri im Deÿerlendirilin tipik ivme 12 m/s2. Ôlçüm deÿerleri EN 50 114’e gôre belilenmektedir. Kisa tanimlama çevrim kolu. Delme ve darbeli delme isleri için Basmali salterin kilitlenmesi için kilitteme dügmesi. Uzun kullanim ômrü ve elektrik çarpmalarina karsi koruma saëlayan tam izolasyoniu metal sanziman kutusu. Tornavida ucu direkt girisi - Tornavida uçlari direkt olarak matkap miline takilabilir. (Su tiplerde yok SB2-700) Hizli uç takma ve dedistirme için anahtarsiz uÇ takma mandreni.(Téslimat kapsamina gôre) 1./2. vites çevrimi için cevrim kolu.(Su tiplerde yok SBE 600 R) Derinlik mesnetli konumu ayarlanabilir ilave sap. Saë/sol dônüs salteri, Kapama emniyeti nedeniyle sadece salter basili durumda iken islev gôrür. (Su tiplerde yok SB2-700) Devir sayisi ôn seçimi için ayar dügmesi. (&u tiplerde yok SB2-700) Emniyet debriyaj: matkap ucunun bloke olmasi durumunda aletin dônmesini ônler. (Sadece su tiplerde SB2E 700 RS, SB2E 705 PLUS) Yorulmadan çalisma igin Yumusak tutuslu, ergonomik tasarimi gôvde. Tornavida uçlarinin saklanmasi için uç gôzü. Aletin agilip kapanmasi ve elektronik kademesiz devir sayisi ayari için basmali salter. Mandren {Teslimat kapsamina gôre) Deÿisiklikler: 5 gelistiiimesi anlamndaki des

riler basim tarihi itibariyle geçerlidir. Ürünlerimizin ik haklarimiz Saklidr SBE 600 R, SB2E 680 R, SB2-700, SB2E 700 R, SB2E 700 RS, SB2E 705 PLUS, SB2E 750 R, SB2E 760 R

Sebeke Aleti sadece tek fazl alternatif akima ve tip etiketi üzerinde belirtilen sebeke baÿlantisi gerilimine baÿlayin. DIN 57 740/VDE 0740 ve CEE 20 hükümlerine gôre Koruyucu izolasyon bulunduÿundan, koruma kontaëi olmayan prizlere baÿlanti da mümkündür. Parazit giderme Avrupa Normu EN 55014'e uygundur. Kullanim Bu elektronik darbeli matkap/vidalama makinesi delme, darbeli delme, vidalama ve dis açma islerinde çok yônlü olarak kullanilabilir. Bu alet sadece belirtigi gibi ve usulüne uygun olarak kullanilabilir. Anahtarsiz uç A Aletin kendinde bir çalisma yapmadan ônce fisi prizden çekin. takma mandreni (Teslimat kapsamina gôre) Anahtarsizug 1: Normal durumlarda mandren elle Er sôkülebilir: bunu yapmak icin matkap mandrenini milini bir çatal anahtarla tutun ve deÿistiriimesi mandreni elle sola doÿru cevirerek sükün.

2. Eÿer mandren matkap miline çok siki

biçimde oturmussa, ikinci bir çatal anahtari mandren baginin anahtar yüzeyine yerlestirin veya bir allen anahtarini mandren icine gerin. [CP Eder gerekiyorsa, lastik bir çekigle anahtar saftina hafifçe vurun.

8. Mandrenin takilmasi ayni islemin tersten

uygulanmasiyla olur. [F Sola dënüste fazla zorlanma olduÿunda mandren gevseyebilir. Sola dônüs ile vidalari skmek igin tornavida ucu adaptôrü kullanin. (Su tiplerde yok SB2-700) Uclanin Uc saftini mandren içine sonuna kadar takilmasi itin. Tutma halkasini sikica tutun ve kovani "GRIP” yônünde kuwetlice çevirmek suretiyle mandreni gerin. [LP Germe çenelerinin uç saftina dayanmasindan sonra, germe emniyetinin kavrama yapabilmesi için Kovanin yaklasik 1/4 devir daha çevrilmesi gerekir. Bu islem sirasinda duyulan "Kavrama” sesi fonksiyona baÿlidir. Germe emniyeti ëzellikle darbeli delme isleminde ônemiidir. [LP Eÿer mandren sonuna kadar sertçe agilacak olursa, bazi durumlarda tekrar Kapanmaz ve kapanma yerine bir "cirer” sesi duyulur (sanki asiri êlçüde çevrilmis gibi). Bu durumda kovani "RELEASE” yônünde tekrar son noktaya doÿru çevirin; mandren tekrar kapanir. Bu durumlarda mandrende bir hasar meydana gelmez. [LP Tasta darbeli delme yapiirken, ilk delikten sonra matkap ucunun mandren içine saÿlam biçimde oturup oturmadigini kontrol edin. Eÿer gerekiyorsa mandreni ile biraz daha skin. TÜRKÇE 64 SBE 600 R, SB2E 680 R, SB2-700, SB2E 700 R, SB2E 700 RS, SB2E 705 PLUS, SB2E 750 R, SB2E 760 R

Tutma halkasini sikica tutun ve mandreni, kovani "RELEASE” yônünde çevirerek, agin. Kovanin dôndürülmesiyle ônce germe emniyeti gevser, daha sonra yaklasik 1/4'1k dôndürme ile germe çeneleri agir ve ucu serbest birakirlar. Darbeli matkap yüksek performans potansiyeline sahip olduÿundan, asiri zorlama durumlarinda mandren elle agilamayacak kadar sikisabilir. Bu durumda çatal anahtar ile mandren basini tutun ve bir boru kerpeteni ile mandrenin ôn kovanini sol doëru çevirerek gevsetin (Sekle bakiniz). Boru Kerpeteni kullanidiÿinda mandren hasar gôrmez. Aletin kendinde bir çalisma yapmadan ônce fisi prizden çekin. Matkap mili açik aÿzh anahtar ile tutun. . Mandren anahtarini mandrene takin ve

lastik çekicle hafifçe vurarak mandreni sola doÿru gevsetin. . Mandrenin takimasi ayni islemin tersten uygulanmasiyla olur. Mandrene matkap uçlan veya tornavida uclari takilabilir. Bu islem için mandreni agin, ucu yerlestirin ve mandreni mandren anahtari ile sikin. Uclari cikarmak için mandren anahtanni mandren bagindaki üç delikten birine yerlestirin ve sola déndürerek mandreni gevsetin. Belirli bir derinlikte delme yapmak için derinlik mesnedini saptaki deliÿe sürün ve istediÿiniz delik derinliginde sabitleyin.

Îlave sapin dündürülmesi Cevrim: Delme Darbeli delme Vites deÿistirme (Su tiplerde yok SBE 600 R) Devir sayisi ün seçimi (Su tiplerde yok SB2-700) Cevrim: Saÿa dônüs Sola dônüs (Su tiplerde yok SB2-700) Açma/kapama

Îlave tutamak istenildid gibi çevrilebilir: bunu yapmak icin ilave tutumaÿi çevirerek gevsetin, ilave tutamaÿi istediÿiniz konuma getirin ve tutamaÿi tekrar çevirerek sikin. (Teslimat kapsamina gôre) Tasta darbeli delme yapmak için vites dedistirme salterini À konumuna getiri Metal, plastik ve tahtada delme ve vidalama yapmak icin vites deÿistirme salterini «xs konumuna getirin. Vites, alet hem dururken hem de bosta çalisirken dedistirilebilir. Vites deÿjistirme salteri konumu 1:

A = En düsük devir sayisi F = En yüksek devir sayisi Devir sayisi, açma/kapama salterine uygulanan bask yoluyla, ônceden secilerek ayarlanan devir sayisina kadar kademesiz olarak ayarlanabilir. Kiliti açma/kapama salteri ile sürekli isletim durumunda alet ônceden secilen devir sayisi ile çaliir. Dünme yônünü çevrim salterinde seçin. Kapama emniyeti nedeniyle çevrim salteri sadece açma/kapama salteri basil iken islev gôrür. [UF Gevrim saiterini alet tam olarak durduktan sonra kullanin. Gecici anahtarlama Agçma: Açma/kapama salterine basin Käpama: Açma/kapama salterini birakin. Sürekli anahtarlama Acma: Acma/kapama salterine basin, kilitleme düÿmesine basin ve daha sonra açma/kapama salterini birakin. Kapama: Açma/kapama salterine basin ve birakin. Devir sayisi, açma/kapama salterine uygulanan bask voluyla, ônceden secilerek ayarlanan devir sayisina kadar kademesiz olarak ayarlanabilir. 66 SBE 600 R, SB2E 680 R, 582-700, SB2E 700 R, SB2E 700 RS, SB2E 705 PLUS, SB2E 750 R, SB2E 760 R

Tornavida ucu Tornavida ucu gôzünü açmak için, isaret güzü parmaÿinizla sekilde gôrüldügü gibi (Su tiplerde yok tutamak girintisini kavrayin ve kiltleme B2-700) tertibatinr matkap mili yônünde çekin. Tornavida ucu gôzüne en fazla alt tornavida ucu yerlestirilebilir. Calisirken Tozu atmak için matkap ucunu zaman zaman delikten çekin. Beton, sert dikkat edilecek tuÿla, tas, sert cimento ve mermerde delik açarken darbeli delme kademesine hususlar gecin (ancak mermerdeki ôn kilavuz delii darbesiz kademede açin). Tasta delme Fayans, taban karosu, yumusak tuÿla, cüruf tulasi ve alçilarda darbesiz delme { yapin. Parlak yüzeylerde (ôrneÿin fayanslarda) kilavuz delik açarken, kaymayi ônlemek için delinecek yere yapiskan serit yapistirin. Sert metal plaketli matkap uclari kullanin. Sadece silindirik safth matkap uglar kullanin, SDS-plus matkap uclarini takmayin!: isaretienmis delik yerini bir punta zmbasi ile zambalayin. Saci daima gerin. Deformasyonlardan kaginmak için ince metallerin altini bir tahta levha ile besleyin. HSS helezonik matkap uçlan kullanin (beyaz déküm demirler için ôzel sert metal plaketii uçlar kullanin) Büyük capli delik açmadan ônce kKüçük bir uçla kilavuz delik açin. Su yaÿlama maddelerini kullanin: elik: Yaÿ lüminyum: Terpentin, parafin - Piring, bakir, dôküm demir: Yaÿlama maddesi kullanmayin {soÿutmak amaciyla matkap uclarini sik sik delikten digari çekin) isaretlenmis delik yerini punta veya Givi ile puntalayin. Ücun karsi tarafa geçisi sirasindaki Savruimayi ônlemek igin is parçasinin altina ” tahta takoz koyun veya iki taraftan delme yapin. Maksimum delik çapina sadece bir Forstner matkap ucuyla erisilir. ei IBiçimi ve büyüklüÿü uygun tornavida uclari kullanin. | Yumusak tahtada uygun vidalar ôn kilavuz delik açimadan da islenebilir. Sert tahtada veya büyük vida çaplarinda ôn kilavuz delik açin. Gëômme basli vidalarda deligi indi Daimi disi olmayan aÿaç vidalarini islerken vida boyunun yaklagik yaris uzunluÿgunda ôn delik açin. Sola dônüste fazla zorlanma oldugunda mandren gevseyebilir. Sola dônüs ile vidalari sôkmek için tonavida ucu adaptôrü kullanin. (Su tiplerde yok SB2-700). Bakim Aletin havalandirma araliklarini daima temiz tutun. Sik sik darbeli delme yapiyorsaniz mandreni düzeni arakhklarla tozdan anndinn. Bu isleme yapmak icin aleti mandren asaÿiya bakacak bicimde dik olarak tutun, mandreni sonuna kadar açip, kapayin. Birikmis olan toz bu durumda mandrenden asaëi düser. Aynica, germe cenelerine ve germe çenesi deliklerine düzenli olarak bakim spreyi (ürün kodu: 4932 6217 19) uygulamanizi ôneririz. Sürekli olarak kullanima hazir olabilmesi için, aletin Kômäür firçalarinin yipranip vipranmaciài vilda bir kez AEG Müsteri Servisi Merkezlerinden birinde kontrol ettirilmelidir. Sadece AEG aksesuarini ve yedek parçalarini kullanin. Deÿjistirilmesi agiklanmamis olan parçalan bir AEG müsteri servisinde dedistirin (Garanti brosürüne ve müsteri Servisi adreslerine dikkat edin). Gerektigi takdirde aletin daÿinik gôrünüs semasi, alet tipinin ve tip etiketi üzerindeki on hanelik sayinin bildirilmesi Kosuluyla müsteri servisinden veya doÿrudan Atlas Copco Electric Tools GmbH, Postfach 32 D-71361 Winnenden adresinden istenebilir. Tahtada delme (à Aksesuar Siparis numaralari ile birlikte aksesuarimiz kataloglanmizda bulabilirsiniz. TÜRKÇE 67 SBE 600 R, SB2E 680 R, SB2-700, SB2E 700 R, SB2E 700 RS, SB2E 705 PLUS, SB2E 750 R, SB2E 760 R
