MODE D'EMPLOI SB2-700 AEG

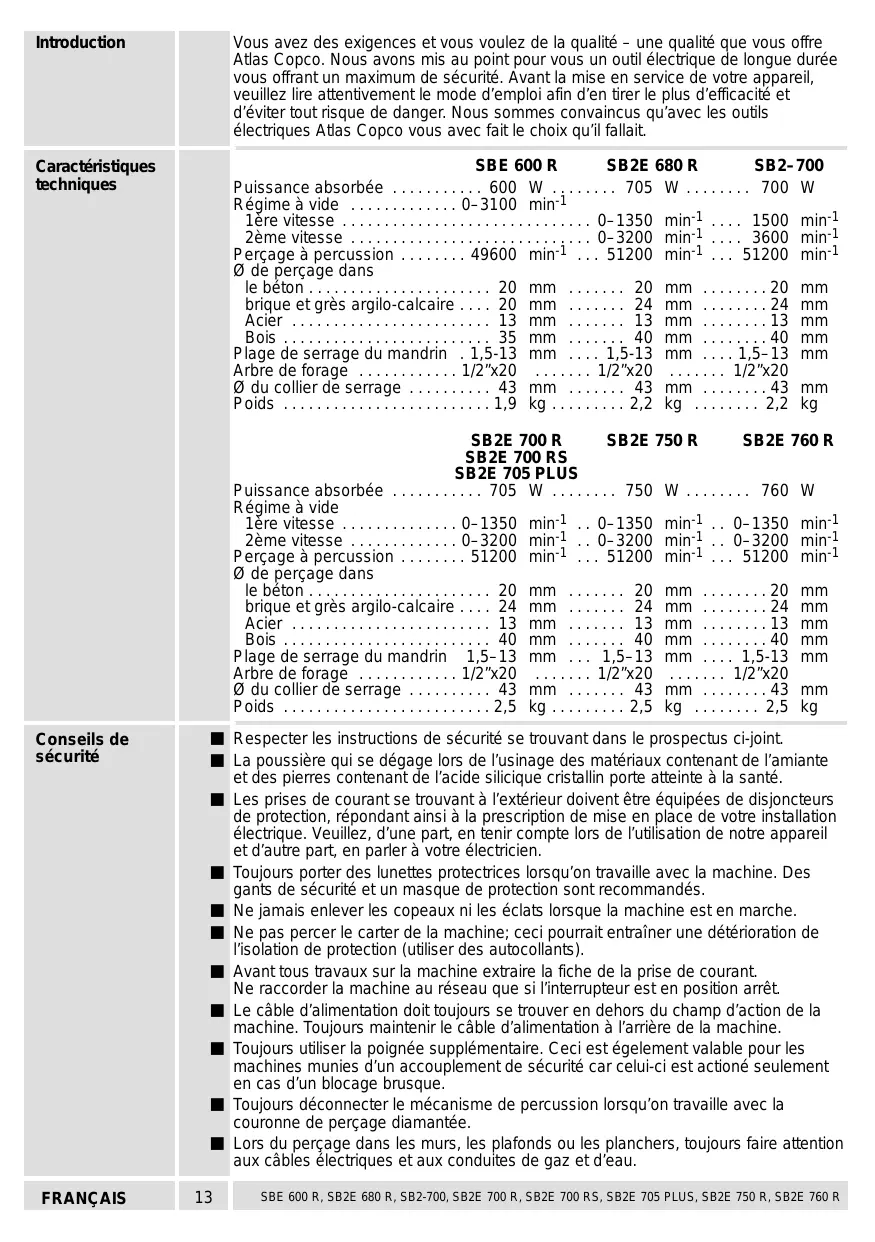

Introduction Caractéristiques techniques FRANÇAIS

Vous avez des exigences et vous voulez de la qualité - une qualité que vous offre Atlas Copco. Nous avons mis au point pour vous un outil élecbique de longue durée vous offrant un maximum de sécurité. Avant la mise en service de votre appareil, veuilez lire attentivement le mode d'emploi afin d'en tirer le plus d'efficacité et d'éviter tout risque de danger. Nous sommes convaincus qu'avec les outils électiques Atlas Copco vous avec fait le choix qu'il fallait SBE 600 R SB2E 680R SB2-700 . 600 W 705 W 700 W Puissance absorbée Régime à vide lêre vitesse 2ème vitesse . . Perçage à percussion : 9 de perçage dans mini . 1500 min mini . 3600 minl mini... 51200 mini le béton ..................... mm . .20 mm brique et grès argilo-calcaire : mm :......:24 mm ACÏRT een. mm : 213 mm Bois ............ mm : :40 mm Plage de serrage du LT mm :::15-13 mm Arbre de forage ............ 1/2"X20 .…..... 1/2"X20 9 du collier de serrage .......... 43 : 3 mm: .43 mm POIdS ................ 19 kg. kg 22 kg SB2E700R SB2E750R SB2E 760R SB2E 700 RS

• Puissance absorbée
• W Régime à vide lêre vitesse 2ème vitesse . nee Perçage à percussion : 9 de perçage dans minl p. 0
• -1350 minl p. 0
• -1350 min minl p. 0
• -3200 minl p. 0
• -3200 mini mini p. 5120
• 0 min p. 5120
• 0 mini le béton mm mm. mm brique et grès argilo-calcaire : mm : mm mm ACHET eee. mm mm mm BOIS mm mm mm Plage de serrage du mandrin 3 mm mm 3 mm Arbre de forage ne 9 du collier de serrage : :: mm: 3 mm POÏdS kg kg Respecter les instructions de sécurité se trouvant dans le prospectus ci-joint La poussière qui se dégage lors de l'usinage des matériaux contenant de l'amiante et des pierres contenant de l'acide silicique cristallin porte atteinte à la santé. Les prises de courant se trouvant à l'extérieur doivent être équipées de disjoncteurs de protection, répondant ainsi à la prescription de mise en place de vote installation électrique. Veuillez, d'une part, en tenir compte lors de l'utllsation de notre appareil et d'autre part, en parler à votre électricien. Toujours porter des lunettes protectices lorsqu'on travaille avec la machine. Des gants de sécurité et un masque de protection sont recommandés. Ne jamais enlever les copeaux ni les éclats lorsque la machine est en marche. Ne pas percer le carter de la machine; ceci pourrait entraîner une détérioration de l'isolation de protection (utiliser des autocollants). Avant tous travaux sur la machine exvaire la fiche de la prise de courant Ne raccorder la machine au réseau que si l'interrupteur est en position arrêt Le câble d'alimentation doit toujours se trouver en dehors du champ d'action de la machine. Toujours maintenir le câble d'alimentation à l'arrière de la machine. Toujours utiliser la poignée supplémentaire, Ceci est égelement valable pour les machines munies d'un accouplement de sécurité car celui-ci est actioné seulement en cas d'un blocage brusque. Toujours déconnecter le mécanisme de percussion lorsqu'on travaille avec la couronne de perçage diamantée. Lors du perçage dans les murs, les plafonds ou les planchers, toujours faire attention aux câbles électriques et aux conduites de gaz et d'eau. SBE 600 R, SB2E 680 R, SB2-700, SB2E 700 R, SB2E 700 RS, SB2E 705 PLUS, SB2E 750 R, SB2E 760 R p. 20

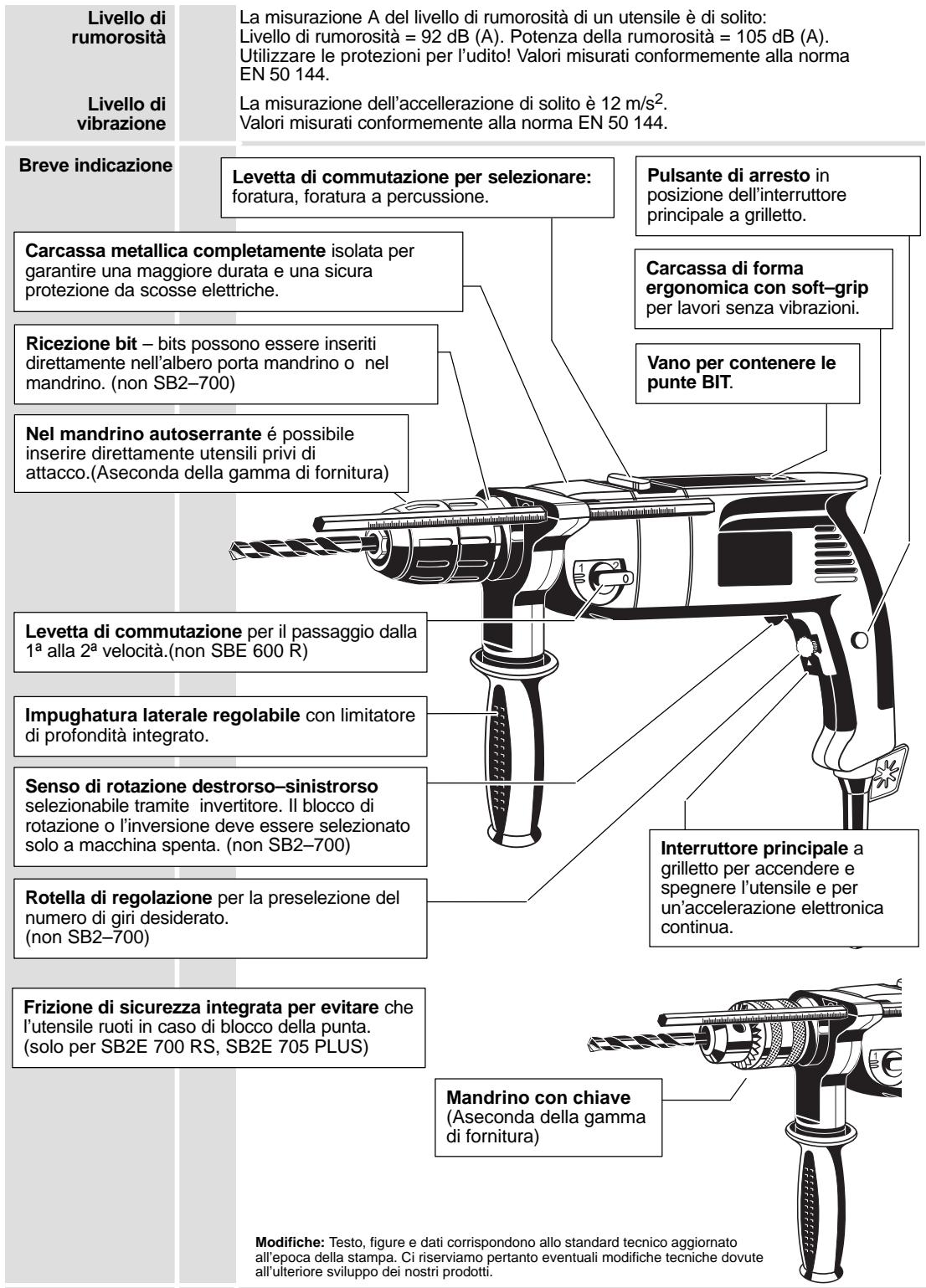

Mesure de bruit Valeur de vibration mesurée Description Les mesures réelles (A) des niveaux de bruit de la machine sont: Intensité de bruit =92 dB (A). Niveau de bruit = 105 dB (A). Toujours porter des casques protecteurs! Valeurs de mesures obtenues conformément à la norme européenne 50 144. L'accélération réelle mesurée est 12 m/s2. Valeurs de mesures obtenues conformément à la norme européenne 50 144. Commutateur de sélection entre perçage et perçage à percussion. Bouton de blocage de l'interrupteur Boîte de vitesse avant entièrement isolée pour longue durée et protection contre les chocs électriques. Corps ergonomique avec poignée pratique Récepteur du bit - les embouts de vissage euvent être introduits directement dans la roche. (pas sur SB2-700) Mandrin à serrage rapide pour la mise en place sans outil. (selon equipment standard) Place de rangement pour embouts pour conservation des bits de vissage. Sélecteur de vitesse 1 et2 {pas sur SBE 600 R) Poignée complémentaire réglable avec butée de profondeur intégrée Possibilité de réversibilité par verrouillage de mise en marche, commutable seulement lorsque l'interrupteur Marche/Arrêt n'est pas appuyé. {pas sur SB2-700) Roue de réglage pour préréglage de vitesse {pas sur SB2-700) Accouplement de sécurité intégré empêchant l'entraînement de la machine en cas de blocage du foret. (uniquement sur SB2E 700 R$, SB2E 705 PLUS) Commutateur marche/arrêt et pour démarrage doux réglable FRANÇAIS

Mandrin de perçage à couronne dentée (selon equipment standard) Modifications: Les textes, les ilustrations et les données techniques correspondent à la situation au moment de l'impression. Toutes modifications techniques sont réservées dans le cadre du développement technique permanent. SBE 600 R, SB2E 680 R, SB2-700, SB2E 700 R, SB2E 700 RS, SB2E 705 PLUS, SB2E 750 R, SB2E 760 R

Branchement Nos machines fonctionnent uniquement sur courant alternatif monophasé. S'assurer secteur que la tension du réseau correspond effectivement à celle indiquée sur la plaque signalétique de la machine. Le branchement sur une prise de courant sans mise à terre est possible du fait de la double isolation selon normes DIN 57 740/VDE 0740 etCEE 20. Antiparasitage selon normes européennes EN 55014. Utilisation La perceuse à percussion électronique/visseuse est d'utilisation universelle pour le perçage normal, perçage à percussion, vissage et filetage. Comme déjà indiqué, cette machine n'est conçue que pour une utilisation normale. Mandrin de VAN Avant tous travaux sur la machine extraire la fiche de la prise de courant. serrage rapide (selon equipment SN ment du L: En général, le mandrin de serrage peut être mandrin de dévissé à la main; pour cela maintenir la serrage rapide broche de perçage à l'aide d'une clé à fourche et dévisser le mandrin de serrage manuellement par une rotation vers là gauche

2. Au cas où le mandrin de serrage serait fixé

rigidement sur la broche de percage, placer une deuxième clé à fourche à l'endroit de la tête du mandrin de serrage ou serrer une clé mâle coudée pour vis à six pans creux dans le mandrin de serrage. [CF Le cas échéant, donner de légers coups sur la tige de la clé à l'aide d'une massette à embouts plastiques

3. Le montage du mandrin de serrage

s'effectue dans l'ordre inverse. [LP En cas d'une grande sollicitation en rotation à gauche, le mandrin de perçage risque de se détacher. Pour desserrer les vis en rotation à gauche, utiliser donc le porte-embout. (pas sur SB2-700) Montage de Introduire la tige de l'outil à fond dans le outil mandrin de serrage ouvert. Maintenir l'anneau de blocage et bien serrer le mandrin de serrage en tournant la douille dans la direction “GRIP”. [TP Lorsque les mâchoires sont en contact avec la tige de l'outil, il faut continuer à tourner la douille encore 1/4 de tour environ afin de faire encliqueter le blocage de la force de serrage. C'est seulement après cela que l'outil sera réellements serré par rotation de la douille en direction "GRIP". Le bruit de "cliquetis” qu'on entend est dû à ce mécanisme. Le blocage de la force de serrage est nécessaire surtout pour le perçage à percussion EF Si on ouvre à fond le mandrin de serrage d'un coup assez fort, il se peut qu'il ne soit plus possible de le resserrer et un “cliquets” est perceptible (comme si on l'avait tourné trop fort). Dans ce cas-Ià, toumer à nouveau la douille à fond en direction “RELEASE” puis il est possible de resserrer le mandrin de serrage. Celui-ci n'est pas endommagé par ce “cliquetis”. [LE Pour des travaux de perçage à percussion contrôler, après avoir effectué le premier percage, si le foret est toujours bien serré dans le mandrin. Le cas échéant, resserrer manuellement le mandrin de serrage. FRANÇAIS 15 SBE 600 R, SB2E 680 R, SB2-700, SB2E 700 R, SB2E 700 RS, SB2E 705 PLUS, SB2E 750 R, SB2E 760 R

Démontage de l'outil Mandrin de serrage à couronne dentée (selon equipment Standard} Remplacement du mandrin de serrage à couronne dentée Fixation de l'outil Réglage de la buse te profondeur FRANÇAIS

Maintenir l'anneau de blocage et desserrer le mandrin de serrage en tournant la douille dans la direction “RELEASE”. En tournant la douille, c'est la force de serrage qui est d'abord débloquée, puis seulement, après un 1/4 de tour, les mâchoires de serrage seront desserrées et libèrent ainsi l'outil monté. Etant donné la grande puissance de la perceuse à percussion, il se peut que le mandrin de perçage se coince lorsque la machine est fortement sollicitée; il ne sera alors plus possible d'ouvrir le mandrin à la main. Dans ce cas-là, maintenir la machine sur la tête du mandrin de perçage à l'aide d'une clé à fourche et, par un mouvement de rotation à gauche, desserrer la douille avant du mandrin de perçage à l'aide d'une pince réglable (voir figure ci-contre). Le mandrin de perçage ne sera pas abimé par l'utilisation de la pince réglable Avant tous travaux sur la machine extraire la fiche de la prise de courant. Maintenir l'arbre moteur à l'aide de la clé à fourche. introduire la clé dans le mandrin et le débloquer en frappant dessus légèrement {vers la gauche) avec un maillet en caoutchouc. Le montage du mandrin de serrage s'effectue dans l'ordre inverse. Il est possible d'introduire des forets ou des embouts de vissage dans le mandrin. Pour cela, desserrer le mandrin, introduire l'outil etresserrer le mandrin à l'aide de la clé de mandrin. Afin de pouvoir extraire les outils, il convient d'introduire la clé dans un des trois alésages du mandrin et de le desserrer en tournant vers la gauche. Afin d'effectuer des perçages d'une profondeur déterminée, introduire la butée de profondeur dans l'alésage se trouvant sur la poignée et la serrer dans la position désirée (par rapport au foret). SBE 600 R, SB2E 680 R, SB2-700, SB2E 700 R, SB2E 700 RS, SB2E 705 PLUS, SB2E 750 R, SB2E 760 R

Déplacement de la poignée supplémentaire Commutation perçage perçage à percussion Changement de vitesse (pas sur SBE 600R) Présélection de la vitesse - (pas sur SB2-700) Sélection de la rotation: à droite ou à gauche (pas sur SB2-700) Mise en marche/arrêt FRANÇAIS

La poignée supplémentaire peut être déplacée à volonté, pour cela la débloquer en tournant la poignée, la mettre dans la position désirée et resserrer ensuite la poignée. (selon equipment standard) Tourner le commutateur sélecteur vers la gauche en position 8 pour le perçage à percussion dans la pierre Tourner le commutateur sélecteur vers la droite en position avus pour le perçage dans le métal, le plastique et le bois, ou pour le vissage. Le changement de vitesse peut se faire à l'arrêt où au ralenti. Sélecteur de vitesse en position 1: première Sélecteur de vitesse en position 2: deuxième À =nombre de min. minimal F =nombre de min. maximal Le régime peut être réglé à volonté en fonction de la pression exercée sur l'interrupteur Marche/Arrét jusqu'à ce que le régime présélectionné est atteint. En mode de fonctionnement continu avec interrupteur marche/arrêt bloqué, là machine fonctionne à la vitesse de rotation présélectionnée. Sélectionner le sens de rotation sur le commutateur. Lorsque le verrouillage de mise en marche est opérant, le commutateur ne peut être actionné que lorsque l'interrupteur Marche/Arrêt n'est pas appuyé. Le commutateur ne doit être actionné qu'après arrêt de la machine et immobilisation du moteur. Marche momentanée Mise en marche: appuyer sur l'interrupteur Marche/Arrêt Arrêt: lâcher l'interrupteur Marche/Arrêt Marche continue Mise en marche: appuyer d'abord sur l'interrupteur marche/arrêt puis sur le bouton de blocage, lâcher l'interrupteur marche/arrêt. Arrêt: appuyer sur l'interrupteur marche/arrêt et lâcher. Le régime peut être réglé à volonté en fonction de la pression exercée sur l'interrupteur Marche/Arrt jusqu'à ce que le régime présélectionné est atteint. SBE 600 R, SB2E 680 R, SB2-700, SB2E 700 R, SB2E 700 RS, SB2E 705 PLUS, SB2E 750 R, SB2E 760 R

Logement pour embouts (pas sur SB2-700) Conseils pratiques Conseils pratiques pour le percage dans la pierre Conseils pratiques pour le perçage du métal Conseils pratiques pour le perçage du bois Conseils pratiques pour le vissage FRANÇAIS

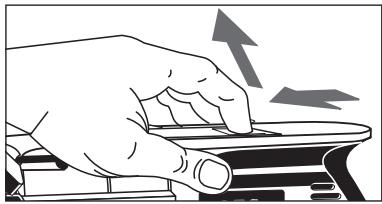

Pour ouverture du logement pour embouts, saisir le cache coulissant avec l'index comme indiqué sur la figure et tirer la butée vers l'arbre de forage. Six bits de vissage max. peuvent placés dans le logement. Extraire de temps en temps le foret hors du trou et dégager la poussière. Dans les cas suivants, commuter sur percussion, à savoir: béton, brique dure, pierre, ciment dur et marbre (par contre et pour ce qui est des avants-trous à pratiquer dans du marbre, ne pas brancher le mécanisme de percussion) Commuter sur perçage lorsqu'il s'agit des matériaux suivants: carreaux, plaques de revêtement de sols, briques tendres, mélange de ciment et de chaux, briques de scorie et crépis Utliser des forets au carbure de tungstène. Ne mettre en place que des forets à queue cylindrique jamaisde forets SDS-PLUS! Lorsqu'on fait des avants-trous sur des surfaces tout à fait lisses (comme les carreaux par exemple), il convient de coller le point de perçage avec un ruban adhésif, afin d'éviter le glissement du foret. Faire un repère au pointeau à l'endroit où le perçage doit avoir lieu. Toujours procéder à la fixation de la tôle. En présence de métal de faible épaisseur, toujours protéger la pièce au moyen d'un morceau de bois pour éviter les déformations. Utiliser des forets HSS (pour la fonte de fer blanche, utiliser des forets dont la pointe est munie de lèvres carbure). Un avant-trou doit être réalisé avec un petit foret avant l'utilisation d'un foret de grand 9. Utilisation de lubrifiant: - Acier: Huile - Aluminium: Térébenthine, paraffine - Laiton, cuivre, fonte de fer: Pas de lubrifiant (extraire le foret régulièrement hors du trou, afin qu'il puisse se refroidir). Faire un repère au pointeau ou avec un clou sur l'endroit à percer. Afin d'éviter l'éclatement lors de la rupture, toujours placer un morceau de bois sous la pièce ou encore, percer des deux côtés de celle-ci. Mettre en place des bits à visser appropriés, tant au niveau de la forme que de la taille. Des vis appropriées peuvent être vissées dans le bois tendre sans procéder à des avants-trous préalables. Un avanttrou doit être réalisé lorsqu'on perce dans le bois dur ou avec des diamètres de vis importants. Avec les vis à tête conique, toujours fraiser le perçage. Avec les vis à bois dont le fllet n'est pas courant, faire un avant-trou équivalant approximativement à la demi-longueur de la vis. En cas d'une grande sollicitation en rotation à gauche, le mandrin de perçage risque de se détacher. Pour desserrer les vis en rotation à gauche, utiliser donc le porte-embout. (pas sur SB2-700). SBE 600 R, SB2E 680 R, SB2-700, SB2E 700 R, SB2E 700 RS, SB2E 705 PLUS, SB2E 750 R, SB2E 760 R

Tenir toujours propre les orifices de ventilation de la partie moteur. Au cas où la machine serait souvent utilisée en percussion, il est recommandé d'enlever à intervalles réguliers les poussières se trouvant dans le mandrin de serrage. Tenir la machine dans la position verticale, le mandrin de serrage vers le bas, et desserrer et resserrer le plus possible le mandrin de serrage. Toute la poussière accumulée tombe ainsi du mandrin de serrage. Il'est recommandée d'utiliser le spray de nettoyage ta Id. 4932 6217 19) sur les mâchoires et les alésages des mâchoires de serrage. Afin de garantir une disponibilité de service permanente, il est recommandé de faire contrôler une fois par an les balais (charbons) auprès d'un service après-vente AEG. N'utiiser que des pièces et accessoires AEG. Pour des pièces dont l'échange n'est pas décrit, s'adresser de préférence aux stations de service après-vente AËG (voir brochure Garantie/Adresses des stations de service après-vente). Si besoin est, une vue éclatée de l'appareil peut être fournie. S'adresser, en indiquant bien le numéro à dix chifres porté sur la plaque signalétique, à votre station de service après-vente (voir liste jointe) ou directement à Atlas Copco Electric Tools GmbH, B.P. 320, D-71361 Winnenden. Consulter nos catalogues qui vous renseignent sur notre programme d'accessoires avec leur référence. SBE 600 R, SB2E 680 R, 582-700, SB2E 700 R, SB2E 700 RS, SB2E 705 PLUS, SB2E 750 R, SB2E 760 R

2. Vites . : ï ï 0-3200 min-!

SALUE 07 À DER À SER

LESRER AU RSR E , où A 17

CP RÉRTENTD ANNEES à MLRRSEX 2 EUR à DHEA SRE DE e PDUM MNT SERUERIRÉRRS » SAGEFEHEUT (bit) Xe

Nous déclarons sous notre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, conforme aux reglementations 98/37/CE,
