คู่มือผู้ใช้ GBH 220 Professional BOSCH

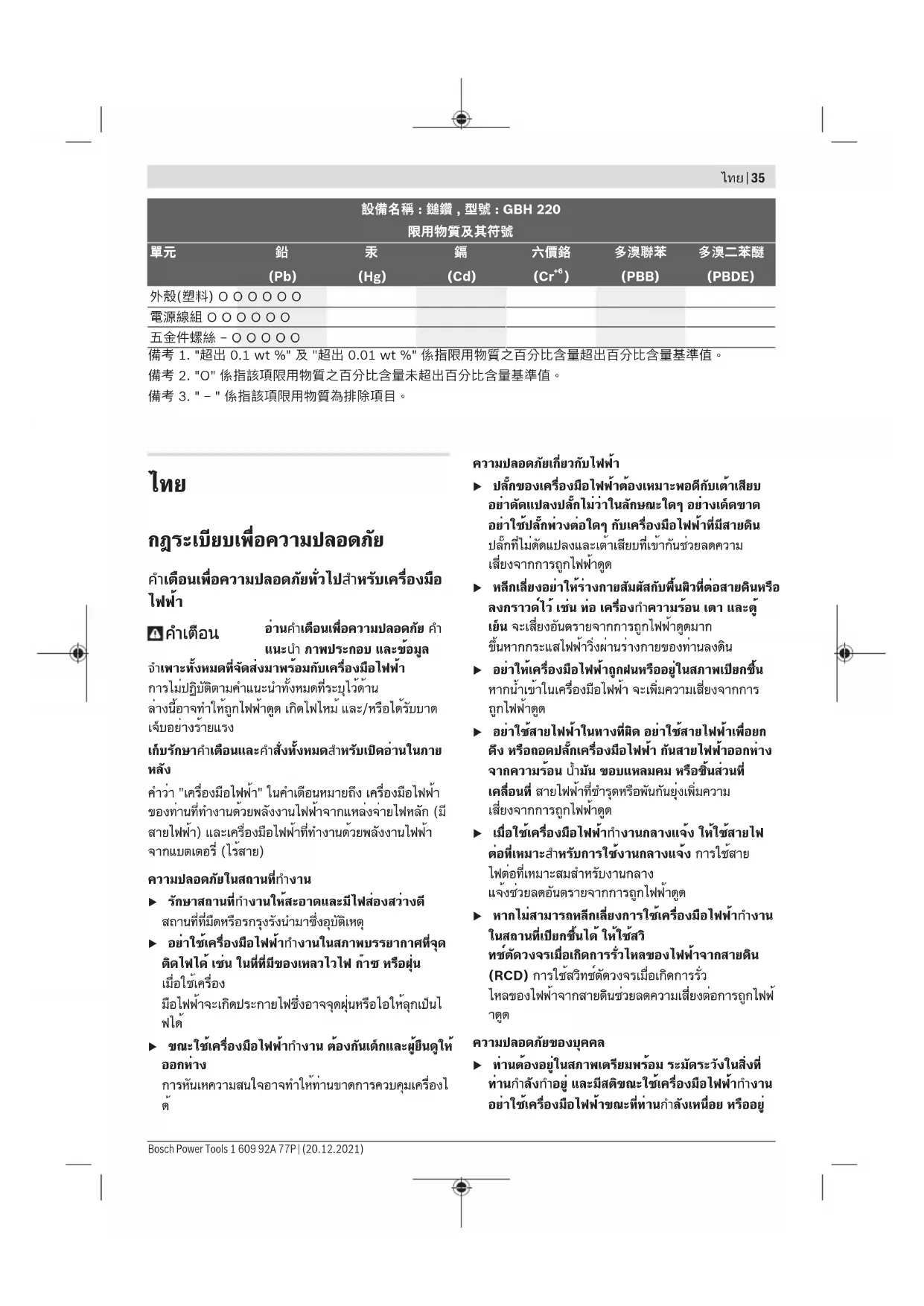

กฎระเบียบเพื่อความปลอดภัย คำเตือนเพื่อความปลอดภัยทั่วไปสำหรับเครื่องมือ

อ่านคำเตือนเพื่อความปลอดภัย คำ แนะนำ ภาพประกอบ และข้อมูล จำเพาะทั้งหมดที่จัดส่งมาพร้อมกับเครื่องมือไฟฟ้า การไม่ปฏิบัติตามคําแนะนําทั้งหมดที่ระบุไว้ด้าน ล่างนี้อาจทำให้ถูกไฟฟ้าดูด เกิดไฟไหม้ และ/หรือได้รับบาด เจ็บอย่างร้ายแรง เก็บรักษาคำเตือนและคำสั่งทั้งหมดสำหรับเปิดอ่านในภาย

คำว่า "เครื่องมือไฟฟ้า" ในคำเตือนหมายถึง เครื่องมือไฟฟ้า ของท่านที่ทำงานด้วยพลังงานไฟฟ้าจากแหล่งจ่ายไฟหลัก (มี สายไฟฟ้า) และเครื่องมือไฟฟ้าที่ทำงานด้วยพลังงานไฟฟ้า จากแบตเตอรี่ (ไร้สาย) ความปลอดภัยในสถานที่ทำงาน u รักษาสถานที่ทำงานให้สะอาดและมีไฟส่องสว่างดี สถานที่ที่มืดหรือรกรุงรังนำมาซึ่งอุบัติเหตุ u อย่าใช้เครื่องมือไฟฟ้าทำงานในสภาพบรรยากาศที่จุด ติดไฟได้ เช่น ในที่ที่มีของเหลวไวไฟ ก๊าซ หรือฝุ่น เมื่อใช้เครื่อง มือไฟฟ้าจะเกิดประกายไฟซึ่งอาจจุดฝุ่นหรือไอให้ลุกเป็นไ

u ขณะใช้เครื่องมือไฟฟ้าทำงาน ต้องกันเด็กและผู้ยืนดูให้

การหันเหความสนใจอาจทำให้ท่านขาดการควบคุมเครื่องไ

ความปลอดภัยเกี่ยวกับไฟฟ้า u ปลั๊กของเครื่องมือไฟฟ้าต้องเหมาะพอดีกับเต้าเสียบ อย่าดัดแปลงปลั๊กไม่ว่าในลักษณะใดๆ อย่างเด็ดขาด อย่าใช้ปลั๊กพ่วงต่อใดๆ กับเครื่องมือไฟฟ้าที่มีสายดิน ปลั๊กที่ไม่ดัดแปลงและเต้าเสียบที่เข้ากันช่วยลดความ เสี่ยงจากการถูกไฟฟ้าดูด u หลีกเลี่ยงอย่าให้ร่างกายสัมผัสกับพื้นผิวที่ต่อสายดินหรือ ลงกราวด์ไว้ เช่น ท่อ เครื่องทำความร้อน เตา และตู้ เย็น จะเสี่ยงอันตรายจากการถูกไฟฟ้าดูดมาก ขึ้นหากกระแสไฟฟ้าวิ่งผ่านร่างกายของท่านลงดิน u อย่าให้เครื่องมือไฟฟ้าถูกฝนหรืออยู่ในสภาพเปียกชื้น หากน้ำเข้าในเครื่องมือไฟฟ้า จะเพิ่มความเสี่ยงจากการ ถูกไฟฟ้าดูด u อย่าใช้สายไฟฟ้าในทางที่ผิด อย่าใช้สายไฟฟ้าเพื่อยก ดึง หรือถอดปลั๊กเครื่องมือไฟฟ้า กันสายไฟฟ้าออกห่าง จากความร้อน น้ำมัน ขอบแหลมคม หรือชิ้นส่วนที่ เคลื่อนที่ สายไฟฟ้าที่ชำรุดหรือพันกันยุ่งเพิ่มความ เสี่ยงจากการถูกไฟฟ้าดูด u เมื่อใช้เครื่องมือไฟฟ้าทำงานกลางแจ้ง ให้ใช้สายไฟ ต่อที่เหมาะสำหรับการใช้งานกลางแจ้ง การใช้สาย ไฟต่อที่เหมาะสมสำหรับงานกลาง แจ้งช่วยลดอันตรายจากการถูกไฟฟ้าดูด u หากไม่สามารถหลีกเลี่ยงการใช้เครื่องมือไฟฟ้าทำงาน ในสถานที่เปียกชื้นได้ ให้ใช้สวิ ทช์ตัดวงจรเมื่อเกิดการรั่วไหลของไฟฟ้าจากสายดิน (RCD) การใช้สวิทช์ตัดวงจรเมื่อเกิดการรั่ว ไหลของไฟฟ้าจากสายดินช่วยลดความเสี่ยงต่อการถูกไฟฟ้

ความปลอดภัยของบุคคล u ท่านต้องอยู่ในสภาพเตรียมพร้อม ระมัดระวังในสิ่งที่ ท่านกำลังทำอยู่ และมีสติขณะใช้เครื่องมือไฟฟ้าทำงาน อย่าใช้เครื่องมือไฟฟ้าขณะที่ท่านกำลังเหนื่อย หรืออยู่ Bosch Power Tools 1 609 92A 77P | (20.12.2021)36 | ไทย ภายใต้การครอบงำของฤทธิ์ของยาเสพติด แอลกอฮอล์ และยา เมื่อใช้เครื่องมือไฟฟ้าทำงาน ในชั่วนาทีที่ท่านขาดความเอาใจใส่อาจทำให้บุคคลบาด เจ็บอย่างรุนแรงได้ u ใช้อุปกรณ์ปกป้องร่างกาย สวมแว่นตาป้องกันเสมอ อุปกรณ์ปกป้อง เช่น หน้ากากกันฝุ่น รองเท้ากันลื่น หมวก แข็ง หรือประกบหูกันเสียงดังที่ใช้ตามความเหมาะสมกับ สภาพการทำงาน จะลดการบาดเจ็บทางร่างกาย u ป้องกันการติดเครื่องโดยไม่ตั้งใจ ตรวจสอบให้แน่ใจ ว่าสวิทช์อยู่ในตำแหน่งปิดก่อนเชื่อมต่อเข้ากับแหล่ง จ่ายไฟ และ/หรือแบตเตอรี่แพ็ค ยกหรือถือเครื่องมือ การถือเครื่องโดยใช้นิ้วหิ้วที่สวิทช์ หรือเสียบพลัง ไฟฟ้าขณะสวิทช์เปิดอยู่ อาจนำไปสู่อุบัติเหตุที่ร้ายแรงได้ u นำเครื่องมือปรับแต่งหรือประแจปากตายออกก่อนเปิด สวิทช์เครื่องมือไฟฟ้า เครื่องมือหรือประแจปาก ตายที่วางอยู่กับส่วนของเครื่องที่กำลังหมุนจะทำให้บุคคลบ

u อย่าเอื้อมไกลเกินไป ตั้งท่ายืนที่มั่นคงและวางน้ำหนักให้ สมดุลตลอดเวลา ในลักษณะนี้ท่านสามารถควบคุมเครื่อง มือไฟฟ้าในสถานการณ์ที่ไม่คาดคิดได้ดีกว่า u แต่งกายอย่างเหมาะสม อย่าใส่เสื้อผ้าหลวมหรือสวม เครื่องประดับ เอาผมและเสื้อผ้าออกห่างจากชิ้นส่วนที่ เคลื่อนที่ เสื้อผ้าหลวม เครื่องประดับ และผม ยาวอาจเข้าไปติดในชิ้นส่วนที่เคลื่อนที่ u หากเครื่องมือไฟฟ้ามีข้อเชื่อมต่อกับเครื่องดูดฝุ่นหรือ เครื่องเก็บผง ให้ตรวจสอบให้แน่ใจว่าได้เชื่อมต่อและ ใช้งานอย่างถูกต้อง การใช้อุปกรณ์ดูด ฝุ่นช่วยลดอันตรายที่เกิดจากฝุ่นได้ u เมื่อใช้งานเครื่องบ่อยครั้งจะเกิดความคุ้นเคย อย่าให้ ความคุ้นเคยทำให้ท่านเกิดความชะล่าใจและละเลยกฎ เกณฑ์ด้านความปลอดภัยในการใช้งานเครื่อง การ ทำงานอย่างไม่ระมัดระวังอาจทำให้เกิดการบาด เจ็บอย่างร้ายแรงภายในเสี้ยววินาที การใช้และการดูแลรักษาเครื่องมือไฟฟ้า u อย่างฝืนกำลังเครื่องมือไฟฟ้า ใช้เครื่องมือไฟฟ้าที่ถูก ต้องตรงตามลักษณะงานของท่าน เครื่องมือไฟฟ้าที่ถูก ต้องจะทำงานได้ดี กว่าและปลอดภัยกว่าในระดับสมรรถภาพที่ออกแบบไว้ u อย่าใช้เครื่องมือไฟฟ้าถ้าสวิทช์ไม่สามารถเปิดปิดได้ เครื่องมือไฟฟ้าที่ไม่สามารถควบคุมการเปิดปิดด้วยสวิ ทช์ได้ เป็นเครื่อง มือไฟฟ้าที่ไม่ปลอดภัยและต้องส่งซ่อมแซม u ก่อนปรับแต่งเครื่อง เปลี่ยนอุปกรณ์ประกอบ หรือเก็บ เครื่องเข้าที่ ต้องถอดปลั๊กออกจากแหล่งจ่ายไฟ และ/ หรือถอดแบตเตอรี่แพ็คออกจากเครื่องมือไฟฟ้าหาก

มาตรการป้องกันเพื่อความปลอดภัยนี้ช่วยลดความ เสี่ยงจากการติดเครื่องโดยไม่ได้ตั้งใจ u เมื่อเลิกใช้งานเครื่องมือไฟฟ้า ให้เก็บเครื่องไว้ในที่ที่ เด็กหยิบไม่ถึง และไม่อนุญาตให้บุคคลที่ไม่คุ้นเคยกับ เครื่องหรือบุคคลที่ไม่ได้อ่านคำแนะนำเหล่านี้ใช้เครื่อง เครื่องมือไฟฟ้าเป็นของอันตรายหากตกอยู่ในมือของผู้ ใช้ที่ไม่ได้รับการฝึกฝน u บำรุงรักษาเครื่องมือไฟฟ้าและอุปกรณ์ประกอบ ตรวจ สอบชิ้นส่วนที่เคลื่อนที่ว่าวางไม่ตรงแนวหรือติดขัดหรือ ไม่ ตรวจหาการแตกหักของชิ้นส่วนและสภาพอื่นใดที่ อาจมีผลต่อการทำงานของเครื่องมือไฟฟ้า หากชำรุด ต้องส่งเครื่องมือไฟฟ้าไปซ่อมแซมก่อนใช้งาน อุบัติเหตุหลายอย่างเกิดขึ้นเนื่องจากดูแลรักษาเครื่องไม่

u รักษาเครื่องมือตัดให้คมและสะอาด หากบำรุงรักษาเครื่องมือที่มีขอบตัดแหลมคมอย่างถูกต้อง จะสามารถตัดได้ลื่นไม่ติดขัดและควบคุมได้ง่ายกว่า u ใช้เครื่องมือไฟฟ้า อุปกรณ์ประกอบ เครื่องมือ และอุปก รณ์อื่นๆ ตรงตามคำแนะนำเหล่านี้ โดยคำนึงถึง เงื่อนไขการทำงานและงานที่จะทำ การใช้เครื่อง มือไฟฟ้าทำงานที่ต่างไปจากวัตถุประสงค์การ ใช้งานของเครื่อง อาจนำไปสู่สถานการณ์ที่เป็นอันตรายได้ u ดูแลด้ามจับและพื้นผิวจับให้แห้ง สะอาด และปราศจาก คราบน้ำมันและจาระบี ด้ามจับและพื้นผิว จับที่ลื่นทำให้หยิบจับได้ไม่ปลอดภัย และไม่สามารถควบคุมเครื่องมือในสถานการณ์ที่ไม่คาดคิด

u ส่งเครื่องมือไฟฟ้าของท่านเข้ารับบริการจากช่าง ซ่อมที่มีคุณสมบัติเหมาะสม โดยใช้อะไหล่ที่เหมือน กันเท่านั้น ในลักษณะนี้ท่านจะแน่ใจได้ว่าเครื่อง มือไฟฟ้าอยู่ในสภาพที่ปลอดภัย คำเตือนเพื่อความปลอดภัยสำหรับค้อน คำเตือนเพื่อความปลอดภัยสำหรับการทำงานทั้งหมด u สวมประกบหูป้องกันสียงดัง การรับฟังเสียงดังอาจทำให้ สูญเสียการได้ยิน u ใช้ด้ามจับเพิ่มหากจัดส่งมาพร้อมกับเครื่องการสูญเสีย การควบคุมอาจทำให้บุคคลได้รับบาดเจ็บ u เมื่อทำงานในบริเวณที่เครื่องมือตัดหรือสกรูอาจสัมผัส สายไฟฟ้าที่ซ่อนอยู่หรือสายไฟฟ้าของตัวเครื่องเอง ต้องจับเครื่องมือไฟฟ้าตรงพื้นผิวจับที่หุ้มฉนวน หาก เครื่องมือตัดและสกรูสัมผัสสายที่ “มีกระแสไฟฟ้า” ไหล 1 609 92A 77P | (20.12.2021) Bosch Power Toolsไทย | 37 ผ่าน จะทำให้ชิ้นส่วนโลหะที่ไม่ได้หุ้มฉนวนของเครื่องมือ ไฟฟ้าเกิด “มีกระแสไฟฟ้า” ด้วย และส่งผลให้ผู้ใช้งาน เครื่องถูกไฟฟ้าดูดได้ คำเตือนเพื่อความปลอดภัยเมื่อใช้ดอกสว่านยาวด้วยค้อน

u เริ่มต้นเจาะด้วยความเร็วต่ำและให้ปลายดอกสว่าน สัมผัสชิ้นงานเสมอ ที่ความเร็วที่สูงกว่า ดอกสว่านอาจ โค้งงอเมื่อปล่อยให้หมุนอย่างอิสระโดยไม่สัมผัสชิ้นงาน และส่งผลให้ได้รับบาดเจ็บทางร่างกาย u ใช้แรงกดให้ตรงกับแนวดอกสว่านเท่านั้นและอย่าใช้ แรงกดมากเกินไป ไปดอกสว่านอาจโค้งงอทำให้แตกหัก หรือสูญเสียการควบคุม และส่งผลให้ได้รับบาดเจ็บทาง

คำแนะนำเพื่อความปลอดภัยเพิ่มเติม u ปิดสวิทช์เครื่องมือไฟฟ้าทันทีหากเครื่องมือติดขัด ให้ เตรียมพร้อมสำหรับปฏิกิริยาแรงบิดสูงซึ่งเป็นเหตุให้ เกิดการตีกลับ เครื่องมือจะติดขัดเมื่อเครื่องมือไฟฟ้าถูกใช้ งานเกินกำลังหรือเครื่องมือถูกบีบอัดอยู่ในชิ้นงาน u ใช้เครื่องตรวจจับที่เหมาะสมเพื่อตรวจหาสายไฟฟ้า หรือท่อสาธารณูปโภคที่อาจซ่อนอยู่ในบริเวณทำงาน หรือติดต่อบริษัทสาธารณูปโภคในพื้นที่เพื่อขอความ ช่วยเหลือ การสัมผัสกับสายไฟฟ้าอาจทำให้เกิดไฟ ไหม้หรือถูกไฟฟ้าดูด การทำให้ท่อแก๊ซเสียหายอาจ ทำให้เกิดระเบิด การเจาะเข้าในท่อน้ำทำให้ทรัพย์สินเสีย หาย หรืออาจเป็นเหตุให้ถูกไฟฟ้าดูดได้ u รอให้เครื่องมือไฟฟ้าหยุดสนิทก่อนวางเครื่องลงบนพื้น เครื่องมือที่ใส่อยู่อาจติดขัดและทำให้สูญเสียการ ควบคุมเครื่องมือไฟฟ้า u ยึดชิ้นงานให้แน่น การยึดชิ้นงานด้วยเครื่องหนีบหรือแท่น จับจะมั่นคงกว่าการยึดด้วยมือ u ห้ามสัมผัสเครื่องมือหรือชิ้นส่วนใดๆ ที่อยู่ติดกันหลัง เสร็จสิ้นการใช้งานแล้วไม่นาน ชิ้นส่วนเหล่านี้อาจร้อน จัดระหว่างการทำงานและทำให้เกิดแผลไหม้ได้ u เครื่องมืออาจติดขัดในขณะเจาะ ตั้งท่ายืนที่มั่นคงและ จับเครื่องมือไฟฟ้าด้วยมือทั้งสองข้างอย่างแน่นหนา มิ ฉะนั้นคุณอาจสูญเสียการควบคุมเครื่องมือไฟฟ้า u ใช้ความระมัดระวังในขณะรื้อถอนด้วยสิ่ว เศษวัสดุการ รื้อถอนที่ร่วงหล่นอาจทำให้ผู้คนรอบข้างหรือตัวคุณเอง

รายละเอียดผลิตภัณฑ์และข้อมูล

อ่านคำเตือนเพื่อความปลอดภัยและคำ แนะนำทั้งหมด การไม่ปฏิบัติตามคำเตือนและ คำสั่งอาจเป็นสาเหตุให้ถูกไฟฟ้าดูด เกิดไฟไหม้ และ/หรือได้รับบาดเจ็บอย่างร้ายแรง กรุณาดูภาพประกอบในส่วนหน้าของคู่มือการใช้งาน ประโยชน์การใช้งานของเครื่อง เครื่องนี้ใช้สำหรับเจาะตอกในคอนกรีต อิฐ และหิน และยังใช้สำหรับงานสกัดเบาๆ เครื่องนี้ยังเหมาะสำหรับเจาะ โดยไม่กระแทกในไม้ โลหะ เซรามิก และพลาสติกอีกด้วย เครื่องมือไฟฟ้าที่มีระบบควบคุมอิเล็กทรอนิกส์และการหมุน ซ้าย/ขวาสามารถใช้ขันสกรูได้ด้วย ส่วนประกอบที่แสดงภาพ ลำดับเลขของส่วนประกอบผลิตภัณฑ์อ้างถึงส่วน ประกอบของเครื่องที่แสดงในหน้าภาพประกอบ (1) หัวจับดอกชนิดจับเร็ว

(2) หัวจับดอก SDS plus (3) ด้ามจับเครื่องมือ SDS plus (4) ฝาครอบกันฝุ่น (5) ปลอกสำหรับล็อค (6) ปุ่มล็อคสวิทช์เปิด-ปิด (7) สวิทช์เปิด-ปิด (8) สวิทช์เปลี่ยนทิศทางการหมุน (9) ปุ่มปลดล็อคสวิทช์หยุดกระแทก/หยุดหมุน (10) สวิทช์หยุดกระแทก/หยุดหมุน (11) ปุ่มสำหรับปรับก้านวัดความลึก (12) ด้ามจับเพิ่ม (พื้นผิวจับหุ้มฉนวน) (13) ก้านวัดความลึก (14) ด้ามจับ (พื้นผิวจับหุ้มฉนวน) (15) สกรูยึดสำหรับหัวจับดอกชนิดมีเฟืองใน

(16) หัวจับดอกชนิดมีเฟืองใน

(17) ก้านติดตั้ง SDS plus สำหรับหัวจับดอก

(18) ปลอกหน้าของหัวจับดอกชนิดจับเร็ว

(19) ปลอกหลังของหัวจับดอกชนิดจับเร็ว

(20) ช่องดูดออกของ Saugfix

(21) น๊อตหนีบสำหรับ Saugfix

(22) ก้านวัดความลึกของ Saugfix

Bosch Power Tools 1 609 92A 77P | (20.12.2021)38 | ไทย (23) ท่อซ้อนสวมกันของ Saugfix

(24) น๊อตปีกของ Saugfix

(25) น๊อตปีกของ Saugfix

(26) ด้ามจับดอกทั่วไปที่มีก้าน SDS plus

a) อุปกรณ์ประกอบที่แสดงภาพหรืออธิบายไม่รวมอยู่ในการ จัดส่งมาตรฐาน กรุณาดูอุปกรณ์ประกอบทั้งหมดในรายการแสดงอุปกรณ์ประ

ข้อมูลทางเทคนิค สว่านโรตารี่ GBH 220 หมายเลขสินค้า 3611BA60.. กำลังไฟฟ้าพิกัดด้านเข้า วัตต์ 720 อัตรากระแทก min

0-4800 พลังงานกระแทกต่อครั้งตาม ระเบียบการ EPTA- Procedure 05:2016 จูล 2.0 ความเร็วรอบเดินตัวเปล่า

0–2000 ด้ามจับเครื่องมือ SDS-plus เส้นผ่าศูนย์กลางปลอกแกน มม. 48.5 เส้นผ่าศูนย์กลางการเจาะ

มม. 22 – เหล็กกล้า มม. 13

มม. 30 น้ำหนักตามระเบียบการ EPTA-Procedure 01:2014 กก. 2.3 ระดับความปลอดภัย / II A) ประสิทธิภาพที่ดีที่สุดด้วยเส้นผ่านศูนย์กลางสว่าน6−12มม. ค่าที่ให้นี้ใช้ได้กับแรงดันไฟฟ้านอมินอล [U] 230 โวลท์ค่าเหล่า นี้อาจเปลี่ยนแปลงไปสำหรับแรงดันไฟฟ้าที่แตกต่างกัน และโมเดลที่ผลิตสำหรับเฉพาะประเทศ

u ดึงปลั๊กไฟออกจากเต้าเสียบก่อนปรับแต่งเครื่อง ด้ามจับเพิ่ม u ใช้เครื่องมือไฟฟ้าร่วมกับด้ามจับเพิ่ม (12) เสมอ u ตรวจสอบให้แน่ใจว่า ได้ขันที่จับเสริมให้แน่นเสมอ มิ ฉะนั้นคุณอาจสูญเสียการควบคุมเครื่องมือไฟฟ้าขณะ

การหมุนด้ามจับเพิ่ม (ดูภาพประกอบ A) ท่านสามารถจับด้ามจับเพิ่ม (12) หันไปยังตำแหน่งใดก็ได้ เพื่อให้ได้ท่าทำงานที่มั่นคงและเหนื่อยน้อย – หมุนก้านจับด้านล่างของด้ามจับเพิ่ม (12) ทวนเข็ม นาฬิกา และหันด้ามจับเพิ่ม (12) ไปยังตำแหน่งที่ต้องการ จากนั้นจึงหมุนก้านจับด้านล่างของด้ามจับเพิ่ม (12) ใน ทิศตามเข็มนาฬิกากลับเข้าที่ให้แน่น ตรวจสอบให้แน่ใจว่าสายรัดปรับความตึงของด้ามจับเพิ่ม อยู่ในร่องที่ตัวเครื่อง การเลือกหัวจับดอกและเครื่องมือ สำหรับการเจาะตอกและการสกัดต้องใช้เครื่องมือ SDS- plus ที่ใส่ในหัวจับดอก SDS-plus สำหรับการเจาะโดยไม่กระแทกในไม้ โลหะ เซรามิก และ พลาสติก รวมทั้งการขันสกรู ต้องใช้เครื่องมือที่ไม่มี SDS- plus (ต. ย. เช่น ดอกสว่านที่มีก้านทรงกระบอก) ต้องใช้หัว จับดอกชนิดเปลี่ยนเร็วหรือหัวจับดอกที่มีเฟืองในสำหรับเครื่อง มือเจาะเหล่านี้ การเปลี่ยนหัวจับดอก การติดตั้งหัวจับดอกชนิดจับเร็ว/หัวจับดอกชนิดมีเฟือง (ดูภาพประกอบ B) – ขันก้านติดตั้ง SDS-plus (17) ในหัวจับดอกชนิดจับเร็ว (1)/หัวจับดอกชนิดมีเฟือง (16) ยึดหัวจับดอกชนิดจับเร็ว (1)/หัวจับดอกชนิดมีเฟือง (16) ด้วยสกรูยึด (15) กรุณาสังเกตว่าสกรูยึดมีเกลียวเกลียวซ้าย การใส่หัวจับดอกชนิดจับเร็ว/หัวจับดอกชนิดมีเฟือง (ดู ภาพประกอบ B) – ทำความสะอาดปลายก้านติดตั้ง SDS plus (17) และเคลือบจาระบีบางๆ – ใส่หัวจับดอกชนิดจับเร็ว (1)/หัวจับดอกชนิดมีเฟือง (16) พร้อมก้านติดตั้งหมุนใส่ในด้ามจับเครื่อง มือจนเข้าล็อคโดยอัตโนมัติ – ดึงหัวจับดอกชนิดจับเร็ว (1)/หัวจับดอกชนิดมีเฟือง (16) การถอดหัวจับดอกชนิดจับเร็ว/หัวจับดอกชนิดมีเฟือง – ดันปลอกสำหรับล็อค (5) ไปด้านหลัง และถอดหัวจับดอก ชนิดจับเร็ว (1)/หัวจับดอกชนิดมีเฟือง (16) ออก 1 609 92A 77P | (20.12.2021) Bosch Power Toolsไทย | 39 การเปลี่ยนเครื่องมือ ฝาครอบกันฝุ่น (4) ส่วนใหญ่จะป้องกันไม่ให้ฝุ่นที่เกิดจากการ เจาะลอดเข้าไปในด้ามจับเครื่องมือในระหว่างการใช้งาน เมื่อ ใส่เครื่องมือต้องระวังอย่าให้ฝาครอบกันฝุ่น (4) เสียหาย u ต้องเปลี่ยนฝาครอบกันฝุ่นที่ชำรุดโดยทันที เราขอแนะนำว่า ควรส่งให้ศูนย์บริการหลังการ ขายเปลี่ยนให้ การเปลี่ยนเครื่องมือ (SDS-plus) การใส่เครื่องมือ SDS-plus (ดูภาพประกอบ C) หัวจับดอก SDS-plus ทำให้เปลี่ยนเครื่องมือเจาะได้ง่ายและ สะดวกโดยไม่ต้องใช้เครื่องมืออื่นๆ ช่วย – ทำความสะอาดและทาจาระบีบางๆ ที่ปลายก้านเครื่องมือ – จับเครื่องมือหมุนใส่ในด้ามจับเครื่องมือจนเข้า ล็อคโดยอัตโนมัติ – ดึงเครื่องมือเพื่อตรวจสอบการล็อค ตามเงื่อนไขของระบบ เครื่องมือ SDS-plus สามารถ เคลื่อนไหวได้อย่างอิสระ ดังนั้นเมื่อเดินตัวเปล่า เครื่องมือจะ วิ่งส่ายจากแนวรัศมี ซึ่งจะไม่มีผลต่อความเที่ยงตรงของรู เจาะ ดอกสว่านจะตั้งตัวให้อยู่ตรงกลางเองระหว่างการเจาะ การถอดเครื่องมือ SDS-plus (ดูภาพประกอบ D) – ดันปลอกสำหรับล็อค (5) ไปด้านหลังและถอดเครื่องมือ

การเปลี่ยนเครื่องมือหัวจับดอกชนิดเปลี่ยนเร็ว การใส่เครื่องมือ (ดูภาพประกอบ E) หมายเหตุ: อย่าใช้เครื่องมือที่ไม่มี SDS-plus สำหรับเจาะ ตอกหรือสกัด! เครื่องมือที่ไม่มี SDS-plus และหัวจับดอก ของเครื่องมืออาจชำรุดจากการเจาะตอกหรือสกัด – ใส่หัวจับดอกชนิดจับเร็ว (1) – จับปลอกหลัง (19) ของหัวจับดอกชนิดจับเร็ว (1) ให้ แน่นและหมุนปลอกหน้า (18) ทวนเข็มนาฬิกา จน สามารถใส่เครื่องมือได้ ใส่เครื่องมือ – จับปลอกหลังของหัวจับดอกชนิดจับเร็ว (1) ให้แน่นและ ใช้มือหมุนปลอกหน้าตามเข็มนาฬิกาจนไม่ได้ยินเสียงลง ล็อคอีกต่อไป ในลักษณะนี้หัวจับดอกจะถูกล็อคโดย

– ดึงเครื่องมือเพื่อตรวจสอบการเข้าในตำแหน่งอย่างแน่น

หมายเหตุ: หากด้ามจับเครื่องมือถูกเปิดออกจนสุด อาจได้ยิน เสียงขบเข้าล็อคขณะหมุนด้ามจับเครื่องมือให้ปิด และด้ามจับ เครื่องมือไม่ปิดลง ในกรณีนี้ให้หมุนปลอกหน้า ไปในทิศตรงข้ามกับทิศทางลูกศร หนึ่งครั้ง จากนั้นด้ามจับเครื่องมือจะสามารถปิดได้ – หมุนสวิทช์หยุดกระแทก/หยุดหมุน (10) ไปที่ตำแหน่ง

การถอดเครื่องมือ (ดูภาพประกอบ F) – ยึดปลอกหลัง (19) ของหัวจับดอกชนิดจับเร็ว เปิดด้ามจับ เครื่องมือโดยหมุนปลอกหน้า ไปตามทิศทางลูกศรจน สามารถถอดเครื่องมือออกมาได้ การดูดฝุ่น/ขี้เลื่อย ฝุ่นที่ได้จากวัสดุ เช่น เคลือบผิวที่มีสารตะกั่ว ไม้บางประเภท แร่ธาตุ และโลหะ อาจเป็นอันตรายต่อสุขภาพ การ สัมผัสหรือการหายใจเอาฝุ่นเข้าไปอาจทำให้เกิดปฏิกิริยาแพ้ ฝุ่น และ/หรือนำมาซึ่งโรคติดเชื้อระบบหายใจแก่ผู้ ใช้เครื่องหรือผู้ที่ยืนอยู่ใกล้เคียง ฝุ่นบางประเภท เช่น ฝุ่นไม้โอ๊ก หรือไม้บีช นับ เป็นสารที่ทำให้เกิดมะเร็ง โดยเฉพาะอย่างยิ่งเมื่อผสม กับสารเติมแต่งเพื่อบำบัดไม้ (โครเมต ผลิตภัณฑ์รักษาเนื้อไม้) สำหรับวัสดุที่มีแอสเบสทอสต้องให้ผู้เชี่ยวชาญทำงานเท่านั้น – ใช้ระบบดูดฝุ่นออกที่เหมาะสมกับประเภทวัสดุ มากเท่า

– จัดสถานที่ทำงานให้มีการระบายอากาศที่ดี – ขอแนะนำให้สวมหน้ากากป้องกันการติดเชื้อที่มีระดับ-ไส้ กรอง P2 ปฏิบัติตามกฎข้อบังคับสำคัญอื่นๆ ที่เกี่ยวกับวัสดุชิ้นงาน ที่บังคับใช้ในประเทศของท่าน u ป้องกันการสะสมของฝุ่นในสถานที่ทำงาน ฝุ่นสามารถลุกไหม้อย่างง่ายดาย การดูดฝุ่นด้วย Saugfix (อุปกรณ์ประกอบ) การติดตั้ง Saugfix (ดูภาพประกอบ G) สำหรับการดูดฝุ่นออก ต้องใช้ Saugfix (อุปกรณ์ประกอบ) ขณะเจาะรู Saugfix จะร่นกลับเพื่อให้ส่วนหัวของ Saugfix อยู่ชิดกับพื้นผิวรูเจาะเสมอ – กดปุ่มปรับก้านวัดความลึก (11) และถอดก้านวัดความลึก (13) ออกกดปุ่ม (11) อีกครั้งและใส่ Saugfix เข้าใน ด้ามจับเพิ่ม (12) จากด้านหน้า – ต่อท่อดูดฝุ่น (เส้นผ่าศูนย์กลาง 19 มม. อุปกรณ์ประกอบ) เข้ากับช่องดูดออก (20) ของ Saugfix เครื่องดูดฝุ่นต้องมีลักษณะการใช้งานที่เหมาะ กับประเภทวัสดุชิ้นงาน ในกรณีดูดฝุ่นแห้งที่เป็นอันตรายต่อสุขภาพอย่าง ยิ่งหรืออาจก่อให้เกิดมะเร็งได้ ให้ใช้เครื่องดูดฝุ่นพิเศษ Bosch Power Tools 1 609 92A 77P | (20.12.2021)40 | ไทย การปรับความลึกการเจาะบน Saugfix (ดูภาพประกอบ

ท่านสามารถปรับความลึกการเจาะที่ต้องการ X ได้แม้มี Saugfix ติดตั้งอยู่ – ดันเครื่องมือ SDS-plus เข้าในด้ามจับเครื่องมือ SDS- plus (3) จนสุดการเคลื่อนที่ของเครื่องมือ SDS-plus อาจทำให้ปรับความลึกการเจาะได้ไม่ถูกต้อง – คลายน๊อตปีก (24) บน Saugfix – จับเครื่องมือไฟฟ้าเข้าหาจุดที่จะเจาะอย่างมั่นคงโดยไม่ ต้องเปิดสวิทช์ เครื่องมือ SDS-plus ต้องวางบนพื้นผิวที่

– เลื่อนท่อนำ (25) ของ Saugfix ในที่ยึดเพื่อให้หัวของ Saugfix วางอยู่บนพื้นผิวที่จะเจาะ อย่าเลื่อนท่อนำ (25) ครอบเหนือท่อซ้อนสวมกัน (23) มากเกินจำเป็น ทั้งนี้เพื่อ จะได้สามารถมองเห็นมาตราส่วน (23) บนท่อซ้อนสวม กันได้มากที่สุด – ขันน๊อตปีก (24) กลับเข้าให้แน่น คลายน๊อตหนีบ (21) บนก้านวัดความลึกของ Saugfix – เลื่อนก้านวัดความลึก (22) บนท่อซ้อนสวมกัน (23) ใน ลักษณะให้ระยะทาง X ดังแสดงในภาพประกอบเท่ากับ ความลึกการเจาะที่ต้องการ – ขันน๊อตหนีบ (21) ในตำแหน่งนี้เข้าให้แน่น การปฏิบัติงาน การเริ่มต้นปฏิบัติงาน u ให้สังเกตแรงดันไฟฟ้า! แรง ดันไฟฟ้าจากแหล่งจ่ายไฟฟ้าต้องมีค่าตรงกับค่าแรง ดันไฟฟ้าที่ระบุไว้บนแผ่นป้ายพิกัดเครื่อง เครื่องมือ ไฟฟ้าที่มีเครื่องหมาย 230 โวลท์ สามารถใช้งานกับ 220 โวลท์ ได้ด้วย การตั้งโหมดทำงาน ท่านสามารถเลือกโหมดทำงานของเครื่องมือไฟฟ้าด้วยสวิทช์ หยุดกระแทก/หยุดหมุน (10) – เมื่อต้องการเปลี่ยนโหมดทำงาน ให้กดปุ่มปลดล็อค (9) และหมุนสวิทช์หยุดกระแทก/หยุดหมุน (10) ไปยัง ตำแหน่งที่ต้องการจนได้ยินเสียงเข้าล็อค หมายเหตุ: เปลี่ยนโหมดทำงานเฉพาะเมื่อเครื่องมือไฟฟ้าปิดส วิทช์อยู่เท่านั้น! มิฉะนั้นเครื่องมือไฟฟ้าอาจชำรุดได้ ตำแหน่งสำหรับ การเจาะตอก ในคอนกรีตหรือ

ตำแหน่งสำหรับ การเจาะ โดยไม่กระแทกในไม้ โลหะ เซรามิก และพลาสติก รวมทั้งการขัน

ตำแหน่ง Vario-Lock สำหรับปรับตำแหน่ง

สวิทช์หยุดกระแทก/หยุดหมุน (10) จะไม่ล็อค ในตำแหน่งนี้ ตำแหน่งสำหรับ การสกัด การตั้งทิศทางการหมุน (ดูภาพประกอบ I) ท่านสามารถใช้สวิทช์เปลี่ยนทิศทางการหมุน (8) เพื่อเปลี่ยน ทิศทางการหมุนของเครื่องมือไฟฟ้า อย่างไรก็ตามหากสวิทช์ เปิด-ปิด (7) ถูกกดอยู่จะไม่สามารถเปลี่ยนทิศทางการหมุน u หมุนสวิทช์เปลี่ยนทิศทางการหมุน(8) เมื่อเครื่องหยุด นิ่งอยู่กับที่เท่านั้น ตั้งทิศทางการหมุนสำหรับการเจาะตอก การเจาะ และการ สกัด ไว้ที่การหมุนทางขวาเสมอ – การหมุนทางขวา: สำหรับการเจาะและการขันสกรูเข้าให้ กดสวิทช์เปลี่ยนทิศทางการหมุน (8) ไปทางซ้ายจนสุด – การหมุนทางซ้าย: สำหรับคลายหรือขันสกรูและน๊อตออก ให้กดสวิทช์เปลี่ยนทิศทางการหมุน (8) ไปทางขวาจนสุด การเปิด-ปิดเครื่อง – เปิดสวิทช์เครื่องมือไฟฟ้าโดยกดสวิทช์เปิด-ปิด (7) – ล็อคสวิทช์เปิด-ปิดโดยกดสวิทช์เปิด-ปิด (7) ค้างไว้และดัน ปุ่มล็อค (6) เพิ่ม – ปิดสวิทช์เครื่องมือไฟฟ้าโดยปล่อยนิ้วจากสวิทช์เปิด-ปิด (7) หากสวิทช์เปิด-ปิด (7) ถูกล็อค ให้กดสวิทช์เปิด-ปิด ก่อน แล้วจึงปล่อยนิ้ว การตั้งอัตราความเร็ว/อัตรากระแทก ท่านสามารถปรับอัตราความเร็ว/อัตรากระแทกของเครื่องมือ ไฟฟ้าที่เปิดสวิทช์ทำงานได้อย่างต่อเนื่อง ทั้งนี้ขึ้นอยู่กับแรงที่ กดลงบนสวิทช์เปิด-ปิด (7) กดสวิทช์เปิด-ปิด (7) เบาจะได้อัตราความเร็ว/อัตรากระแทก ต่ำ กดสวิทช์แรงยิ่งขึ้นจะได้อัตราความเร็ว/อัตรากระแทก

การเปลี่ยนตำแหน่งสกัด (Vario-Lock) ท่านสามารถล็อคดอกสกัดได้ 13 ตำแหน่ง ในลักษณะนี้ท่าน สามารถตั้งท่าทำงานได้เหมาะสมที่สุดสำหรับแต่ละรูปแบบ

– ใส่ดอกสกัดเข้าในด้ามจับเครื่องมือ – หมุนสวิทช์หยุดกระแทก/หยุดหมุน (10) ไปที่ตำแหน่ง "Vario-Lock" 1 609 92A 77P | (20.12.2021) Bosch Power Toolsไทย | 41 – หมุนเครื่องมือไปยังตำแหน่งการสกัดที่ต้องการ – หมุนสวิทช์หยุดกระแทก/หยุดหมุน (10) ไปที่ตำแหน่ง "การสกัด" ด้วยวิธีนี้ด้ามจับเครื่องมือจะถูกล็อคไว้ – ตั้งทิศทางการหมุนสำหรับการสกัดไว้ที่การหมุนทางขวา การสกัดด้วยฟังก์ชันล็อค เมื่อต้องการสกัดเป็นเวลานานโดยไม่ต้องกดสวิทช์เปิด-ปิด (7) อย่างต่อเนื่องให้ล็อคสวิทช์เปิด-ปิดในโหมดทำงาน "การ

– เมื่อต้องการล็อคให้กดสวิทช์เปิด-ปิด (7) ไปจนสุดและใน ขณะเดียวกันให้กดปุ่มล็อค (6) – เมื่อต้องการปิดสวิทช์ให้กดปุ่มล็อค (6) อีกครั้ง หมายเหตุ: หากท่านสับสวิทช์ไปที่โหมดทำงานอื่นในขณะที่สวิ ทช์เปิด-ปิดล็อคอยู่ เครื่องมือไฟฟ้าจะปิดสวิทช์ ข้อแนะนำในการทำงาน u จับเครื่องมือไฟฟ้าเข้าบนหัวสกรู/น๊อตเมื่อเครื่องปิดอยู่ เท่านั้น เครื่องมือที่หมุนอยู่อาจลื่นไถล การปรับความลึกการเจาะ (ดูภาพประกอบ J) ท่านสามารถใช้ก้านวัดความลึก (13) เพื่อตั้งความลึกการ เจาะ X ที่ต้องการ – กดปุ่มสำหรับปรับก้านวัดความลึก (11) และใส่ก้านวัด ความลึกเข้าในด้ามจับเพิ่ม (12) ต้องหันพื้นผิวที่เป็นร่องบนก้านวัดความลึก (13) ลงด้าน

– ดันเครื่องมือ SDS-plus เข้าในด้ามจับเครื่องมือ SDS- plus (3) จนสุด หากเครื่องมือ SDS-plus เคลื่อนไหว อาจทำให้ปรับความลึกการเจาะได้ไม่ถูกต้อง – ดึงก้านวัดความลึกออกมาจนระยะห่างระหว่างปลายดอก สว่านและปลายก้านวัดความลึกเท่ากับความลึกการ เจาะที่ต้องการ X คลัตช์ตัดการทำงานเกินกำลัง u หากเครื่องมือที่ใส่อยู่เกิดขัดหรือติดแน่น แรงขับไป ยังเพลาสว่านจะสะดุดหยุด เนื่องจากแรงบิดที่เกิดขึ้น ต้องถือเครื่องมือไฟฟ้าให้แน่นด้วยมือทั้งสอง ข้างและหาที่ยืนที่มั่นคงเสมอ u หากเครื่องมือไฟฟ้าติดขัด ให้ปิดสวิทช์เครื่องและ ปลดเครื่องมือที่ใส่อยู่ออก หากเปิดสวิทช์โดยที่เครื่อง มือเจาะติดขัดอยู่ อาจเกิดแรงปฏิกิริยาบิดสูง การใส่ดอกไขควง (ดูภาพประกอบ K) u จับเครื่องมือไฟฟ้าเข้าบนหัวสกรู/น๊อตเมื่อเครื่องปิดอยู่ เท่านั้น เครื่องมือที่หมุนอยู่อาจลื่นไถล เมื่อใช้ดอกไขควงทำงานต้องใช้ด้ามจับดอกทั่วไป (26) ที่มี ก้านติดตั้ง SDS-plus (อุปกรณ์ประกอบ) ร่วมด้วย – ทำความสะอาดปลายก้านติดตั้ง และเคลือบจาระบีบางๆ – จับด้ามจับดอกทั่วไปหมุนใส่ในด้ามจับเครื่องมือจนเข้าล็อค โดยอัตโนมัติ – ดึงด้ามจับดอกทั่วไปเพื่อตรวจสอบการล็อค – ใส่ดอกไขควงเข้าในด้ามจับดอกทั่วไป ใช้ดอกไขควงที่มี ขนาดพอดีกับหัวสกรูเท่านั้น – เมื่อต้องการถอดด้ามจับดอกทั่วไปออกให้ดึงปลอกสำหรับ ล็อค (5) ไปด้านหลัง และถอดด้ามจับดอกทั่วไป (26) ออกจากด้ามจับเครื่องมือ การบำรุงรักษาและการบริการ การบำรุงรักษาและการทำความสะอาด u ดึงปลั๊กไฟออกจากเต้าเสียบก่อนปรับแต่งเครื่อง u เพื่อให้ทำงานได้อย่างถูกต้องและปลอดภัย ต้องรักษาเครื่องและช่องระบายอากาศ ให้สะอาดอยู่เสมอ หากจำเป็นต้องเปลี่ยนสายไฟฟ้า ต้องส่งเครื่องให้ Bosch หรือศูนย์บริการหลังการขายที่ได้รับมอบหมายสำหรับเครื่อง มือไฟฟ้า Bosch เปลี่ยนให้ ทั้งนี้เพื่อหลีกเลี่ยงอันตราย u ต้องเปลี่ยนฝาครอบกันฝุ่นที่ชำรุดโดยทันที เราขอแนะนำว่าควรส่งให้ศูนย์บริการหลังการ ขายเปลี่ยนให้ – ทำความสะอาดด้ามจับเครื่องมือ (3) ทุกครั้งหลังใช้งาน การบริการหลังการขายและการให้คำปรึกษาการ

ศูนย์บริการหลังการขายของเรายินดีตอบคำถามของ ท่านที่เกี่ยวกับการบำรุงรักษาและการซ่อมแซมผลิตภัณฑ์รวม ทั้งเรื่องอะไหล่ ภาพเขียนแบบการประกอบและข้อมูลเกี่ยวกับ อะไหล่ กรุณาดูใน: www.bosch-pt.com ทีมงานที่ปรึกษาของ บ๊อช ยินดีให้ข้อมูลเกี่ยวกับผลิตภัณฑ์ ของเราและอุปกรณ์ประกอบต่างๆ เมื่อต้องการสอบถามและสั่งซื้ออะไหล่ กรุณาแจ้งหมายเลข สินค้า 10 หลักบนแผ่นป้ายรุ่นของผลิตภัณฑ์ทุกครั้ง

ไทย บริษัท โรเบิร์ต บ๊อช จำกัด เอฟวายไอ เซ็นเตอร์ อาคาร 1 ชั้น 5 เลขที่ 2525 ถนนพระราม 4 แขวงคลองเตย เขตคลองเตย กรุงเทพฯ 10110 โทร: +66 2012 8888 แฟกซ์: +66 2064 5800 www.bosch.co.th Bosch Power Tools 1 609 92A 77P | (20.12.2021)42 | Bahasa Indonesia ศูนย์บริการซ่อมและฝึกอบรม บ๊อช อาคาร ลาซาลทาวเวอร์ ชั้น G ห้องเลขที่ 2 บ้านเลขที่ 10/11 หมู่ 16 ถนนศรีนครินทร์ ตำบลบางแก้ว อำเภอบางพลี จังหวัดสมุทรปราการ 10540
