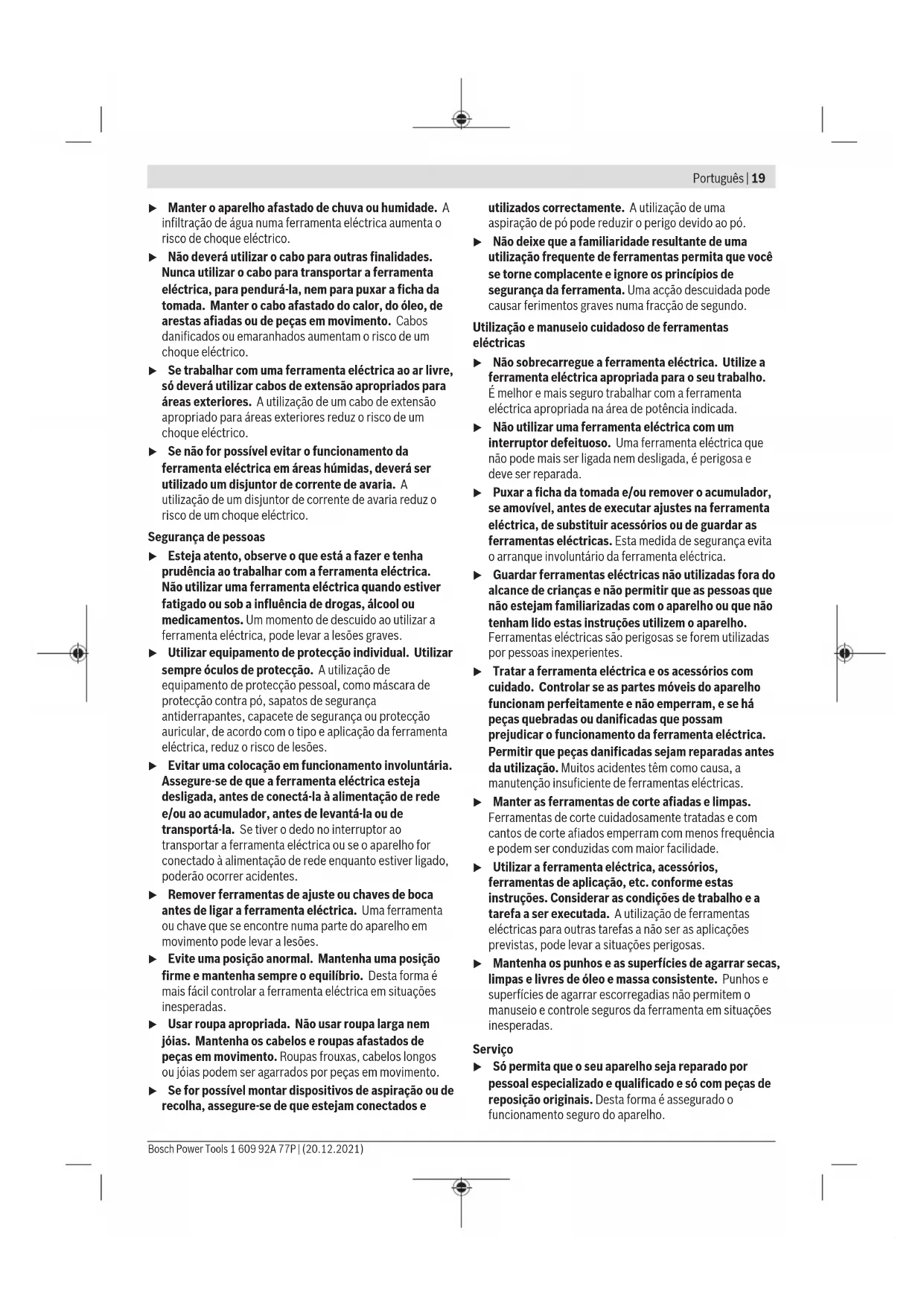

MANUAL DE UTILIZADOR GBH 220 Professional BOSCH

(2) Bucha SDS plus (3) Encabadouro SDS plus (4) Capa de proteção contra pó (5) Bucha de travamento (6) Tecla de fixação para o interruptor de ligar/ desligar (7) Interruptor de ligar/desligar (8) Comutador do sentido de rotação (9) Tecla de desbloqueio para interruptor de bloqueio de rotação/impacto (10) Interruptor de bloqueio de rotação/impacto (11) Tecla para ajuste do batente de profundidade (12) Punho adicional (superfície do punho isolada) (13) Batente de profundidade (14) Punho (superfície do punho isolada) (15) Parafuso de segurança para a bucha de coroa dentada

(18) Bucha dianteira da bucha de aperto rápido

(19) Bucha traseira da bucha de aperto rápido

(20) Abertura de aspiração Saugfix

(21) Parafuso de fixação Saugfix

(23) Tubo telescópio Saugfix

Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios. Dados técnicos Martelo perfurador GBH 220 Número de produto 3611BA60.. Potência nominal absorvida W 720 N.° de impactos min

0–4800 Intensidade de impacto individual conforme EPTA- Procedure05:2016 J 2,0 N.° de rotações em vazio r.p.m. 0–2000 Encabadouro SDS-plus Diâmetro da gola do veio mm 48,5 Diâmetro máx. de perfuração – Betão

mm 22 – Aço mm 13 – Madeira mm 30 Peso conforme EPTA- Procedure01:2014 kg 2,3 Classe de proteção / II

excelente rendimento com diâmetro de perfuração6−12mm Os dados aplicam-se a uma tensão nominal [U] de 230 V. Com tensões divergentes e em versões específicas do país, estes dados podem variar. Informação sobre ruídos/vibrações Os valores de emissão de ruído foram determinados de acordo comEN62841-2-6. O nível sonoro avaliado como A da ferramenta elétrica é normalmente de: nível de pressão sonora94dB(A); nível de potência sonora105dB(A). Incerteza K=3dB. Utilizar proteção auditiva! Valores totais de vibração a

(soma dos vetores das três direções) e incertezaK determinada segundoEN62841-2-6: Furar com martelo em betão: a

O nível de vibrações indicado nestas instruções e o valor de emissões sonoras foram medidos de acordo com um processo de medição normalizado e podem ser utilizados para a comparação de ferramentas elétricas. Também são adequados para uma avaliação provisória das emissões sonoras e de vibrações. O nível de vibrações indicado e o valor de emissões sonoras representam as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações e de emissões sonoras seja diferente. Isto pode aumentar sensivelmente a emissão sonora e de vibrações para o período completo de trabalho. Para uma estimação exata da emissão sonora e de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a emissão sonora e de vibrações durante o completo período de trabalho. Além disso também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas elétricas e acessórios, manter as mãos quentes e organização dos processos de trabalho. Montagem u Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada. Punho adicional u Utilize a ferramenta elétrica apenas com o punho adicional (12). u Certifique-se de que o punho adicional está sempre bem apertado. Caso contrário poderá perder o controlo sobre a ferramenta durante o trabalho. Virar o punho adicional (ver figura A) Pode virar o punho adicional (12) à sua vontade, para obter uma posição de trabalho segura e sem fadiga. – Rode a peça do punho do punho adicional (12) para a esquerda e vire o punho adicional (12) para a posição desejada. A seguir, volte a apertar a peça de punho inferior do punho adicional (12) para a direita. Observe que a cinta de aperto do punho adicional esteja na ranhura prevista para tal, que se encontra na carcaça da ferramenta. Selecionar bucha e ferramentas Para furar com martelo e para cinzelar, são necessárias ferramentas SDS-plus, que são encaixadas na bucha SDS- plus. Para furar sem impacto em madeira, metal, cerâmica e plástico, assim como para aparafusar, são utilizadas ferramentas sem SDS-plus (p. ex. brocas com encabadouro cilíndrico). Para estas ferramentas necessita de uma bucha de aperto rápido ou bucha de coroa dentada. Trocar a bucha Montar a bucha de aperto rápido/bucha de coroa dentada (verfiguraB) – Enrosque o encabadouro SDS-plus (17) numa bucha de aperto rápido (1)/bucha de coroa dentada (16). Fixe a bucha de aperto rápido (1)/bucha de coroa dentada (16) com o parafuso de segurança (15). Tenha em atenção que o parafuso de segurança tem uma rosca para a esquerda. Bosch Power Tools 1 609 92A 77P | (20.12.2021)22 | Português Colocar a bucha de aperto rápido/bucha de coroa dentada (verfiguraB) – Limpe a haste de encaixe do encabadouro SDS plus (17) e lubrifique levemente. – Introduza a bucha de aperto rápido (1)/bucha de coroa dentada (16) com o adaptador no encabadouro da ferramenta, girando até travar-se automaticamente. – Puxar pela bucha de aperto rápido (1)/bucha de coroa dentada (16) para controlar o travamento. Retirar a bucha de aperto rápido/bucha de coroa dentada – Empurre a bucha de travamento (5) para trás e retire a bucha de aperto rápido (1)/bucha de coroa dentada (16). Troca de ferramenta A capa de proteção contra pó (4) evita consideravelmente que penetre pó de perfuração no encabadouro durante o funcionamento. Ao introduzir a ferramenta, certifique-se de que a capa de proteção contra pó (4) não é danificada. u Uma capa de proteção contra pó danificada deve ser substituída imediatamente. Recomendamos que o faça no Serviço de Assistência Técnica. Troca de ferramenta (SDS-plus) Introduzir a ponta de aparafusar SDS-plus (ver figura C) Com o mandril de substituição SDS-plus é possível trocar fácil e confortavelmente as ferramentas de trabalho, sem ter que utilizar outras ferramentas. – Limpe a haste de encaixe da ferramenta de trabalho e lubrifique levemente. – Introduza a ferramenta de trabalho no encabadouro, girando até travar-se automaticamente. – Puxe a ferramenta para controlar o travamento. A ferramenta de trabalho SDS-plus pode ser movida livremente condicionada pelo sistema. Por causa disso, ocorre um desvio de rotação em vazio. Isto não tem qualquer influência na precisão do furo, uma vez que a broca se autocentra ao furar. Retirar a ponta de aparafusar SDS-plus (ver figura D) – Empurre a bucha de travamento (5) para trás e retire a ponta de aparafusar. Troca de ferramenta mandril de substituição de aperto rápido Colocar a ferramenta de trabalho (verfiguraE) Nota: Não use ferramentas sem SDS-plus para furar com martelo ou cinzelar! As ferramentas sem SDS-plus e as respetivas buchas são danificadas ao furar com martelo e a cinzelar. – Coloque o mandril de aperto rápido (1). – Segure na bucha traseira (19) do mandril de aperto rápido (1) e rode a bucha dianteira (18) para a esquerda até a ferramenta poder ser inserida. Introduzir a ferramenta. – Segure na bucha traseira do mandril de aperto rápido (1) e aperte bem à mão a bucha dianteira para a direita até que deixe de se ouvir o som de aperto. A bucha fica assim automaticamente bloqueada. – Puxar a ferramenta para verificar se está firme. Nota: Se o encabadouro tiver sido aberto até ao batente, é possível que se oiça um ruído de catraca ao fechar o encabadouro e o encabadouro não se fecha. Nesse caso, rode uma vez a bucha dianteira no sentido oposto ao da seta. Em seguida será possível fechar o encabadouro. – Rode o interruptor de bloqueio de rotação/impacto (10) para a posição "Furar". Retirar a ferramenta de trabalho (verfiguraF) – Segure a bucha traseira(19) da bucha de aperto rápido. Abra o encabadouro rodando a bucha dianteira no sentido da seta até ser possível remover a ferramenta. Aspiração de pó/de aparas Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto. Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, produtos de proteção da madeira). Material que contém asbesto só deve ser processado por pessoal especializado. – Se possível deverá usar um dispositivo de aspiração de pó apropriado para o material. – Assegurar uma boa ventilação do local de trabalho. – É recomendável usar uma máscara de proteção respiratória com filtro da classe P2. Observe as diretivas para os materiais a serem processados, vigentes no seu país. u Evite a acumulação de pó no local de trabalho. Pós podem entrar levemente em ignição. Aspiração de pó com Saugfix (acessórios) Montar o dispositivo de aspiração (ver figura G) Para a aspiração de pó é necessário um Saugfix (acessório). Ao furar, o Saugfix é retraído por uma mola, de modo que a ponta do Saugfix é mantida sempre rente à superfície. – Pressione a tecla para o ajuste do batente de profundidade (11) e retire o batente de profundidade (13). Pressione de novo a tecla (11) e insira o Saugfix pela frente no punho adicional (12). – Ligue uma mangueira de aspiração (diâmetro 19mm, acessório) na abertura de aspiração (20) do Saugfix. O aspirador de pó deve ser apropriado para o material a ser trabalhado. Utilize um aspirador especial para aspirar pó que seja extremamente nocivo à saúde, cancerígeno ou seco. 1 609 92A 77P | (20.12.2021) Bosch Power ToolsPortuguês | 23 Ajustar a profundidade de perfuração no Saugfix (ver figura H) Também pode determinar a profundidade de perfuração desejada X no Saugfix montado. – Empurre a ponta de aparafusar SDS-plus até ao batente na encabadouro SDS-plus (3). Caso contrário, a mobilidade do acessório SDS-plus pode causar um ajuste errado da profundidade de perfuração. – Solte o parafuso de orelhas (24) no Saugfix. – Coloque a ferramenta elétrica sem a ligar na zona a furar. A ferramenta de trabalho SDS-plus tem de assentar na superfície. – Desloque o tubo guia do (25) do Saugfix no seu suporte de forma a que a cabeça do Saugfix assente na superfície a perfurar. Não desloque o tubo guia (25) mais do que o necessário sobre o tubo telescópico (23), para que fique grande parte da escala visível no tubo telescópico (23). – Aperte novamente o parafuso de orelhas (24). Solte o parafuso de fixação (21) no batente de profundidade do Saugfix. – Desloque o batente de profundidade (22) no tubo telescópio (23), de forma a que a distância X indicada na imagem corresponda à profundidade de perfuração desejada. – Aperte o parafuso de fixação (21) nessa posição. Funcionamento Colocação em funcionamento u Observar a tensão de rede! A tensão da fonte de corrente elétrica deve coincidir com os dados que constam na placa de características da ferramenta elétrica. Ferramentas elétricas marcadas para 230V também podem ser operadas com 220V. Ajustar o modo de operação Com o interruptor de bloqueio de rotação/impacto (10) seleciona o modo de operação da ferramenta elétrica. – Para mudar o modo de operação pressione a tecla de desbloqueio (9) e rode o interruptor de bloqueio de rotação/impacto (10) para a posição desejada, até ele engatar de forma audível. Nota: mude o modo de operação apenas com a ferramenta elétrica desligada! Caso contrário a ferramenta elétrica pode ficar danificada. Posição para furar com martelo em betão ou pedra Posição para furar sem impacto em madeira, metal, cerâmica e plástico, bem como para aparafusar Posição Vario-Lock para ajustar a posição de cinzelamento Nesta posição o interruptor de bloqueio de rotação/impacto(10) não engata. Posição para Cinzelar Ajustar o sentido de rotação (ver figura I) Com o comutador de sentido de rotação (8) é possível alterar o sentido de rotação da ferramenta elétrica. Com o interruptor de ligar/desligar pressionado (7) isto, no entanto, não é possível. u Acione o comutador do sentido de rotação (8) apenas com a ferramenta elétrica parada. Ajuste o sentido de rotação para furar com martelo, furar e cinzelar sempre na rotação à direita. – Rotação à direita: Para furar e apertar parafusos prima o comutador do sentido de rotação (8) completamente para a esquerda. – Rotação à esquerda: Para soltar ou retirar os parafusos e porcas pressione o comutador do sentido de rotação (8) para a direita até ao batente. Ligar/desligar – Para ligar a ferramenta elétrica, prima o interruptor de ligar/desligar (7). – Para fixar o interruptor de ligar/desligar (7) pressione o mesmo e prima também o botão de fixação (6). – Para desligar a ferramenta elétrica, solte o interruptor de ligar/desligar (7). Fixado o interruptor de ligar/desligar (7), prima-o primeiro e solte-o depois. Ajustar o número de rotações/impactos Pode regular o número de rotações/impactos da ferramenta elétrica ligada de forma contínua, consoante a pressão que faz no interruptor de ligar/desligar (7). Uma leve pressão sobre o interruptor de ligar/desligar (7) proporciona um número de rotações/impactos baixo. Aumentando a pressão, é aumentado o n.º de rotações/ impactos. Alterar a posição do cinzel (Vario-Lock) Pode fixar o cinzel em 13 posições. Desta forma pode escolher a melhor posição de trabalho para si. – Introduzir o cinzel no encabadouro. – Rode o interruptor de bloqueio de rotação/impacto (10) para a posição "Vario-Lock". – Rode a ferramenta de trabalho para a posição do cinzel desejada. – Rode o interruptor de bloqueio de rotação/impacto (10) para a posição "Cinzelar". Desta forma o encabadouro fica bloqueado. – Para cinzelar, o sentido de rotação deve ser colocado na rotação à direita. Cinzelar com função de travamento Para cinzelar por mais tempo sem premir permanentemente o interruptor de ligar/desligar (7), fixe o interruptor de ligar/ desligar no modo de operação "Cinzelar". – Para fixar prima o interruptor de ligar/desligar (7) até ao batente e prima simultaneamente a tecla de fixação (6). Bosch Power Tools 1 609 92A 77P | (20.12.2021)24 | Português – Para desligar, prima novamente a tecla de fixação (6). Nota: Se mudar para outro modo de operação enquanto o interruptor de ligar/desligar está travado, a ferramenta elétrica desliga-se. Instruções de trabalho u Utilizar os punhos adicionais fornecidos com a ferramenta elétrica. A perda de controle sobre a ferramenta elétrica pode levar a lesões. Ajustar a profundidade de perfuração (ver figura J) Com o batente de profundidade (13) é possível definir a profundidade de perfuração desejada X. – Pressione a tecla para o ajuste do batente de profundidade (11) e coloque o batente de profundidade no punho adicional (12). As estrias no batente de profundidade (13) têm de ficar viradas para baixo. – Empurre a ponta de aparafusar SDS-plus até ao batente no encabadouro SDS-plus (3). Caso contrário, a mobilidade do acessório SDS-plus pode causar um ajuste errado da profundidade de perfuração. – Puxe o batente de profundidade para fora até a distância entre a ponta da broca e a ponta do batente de profundidade corresponder à profundidade de perfuração X desejada. Acoplamento de sobrecarga u Se o acessório emperrar ou pender, a força motriz do veio da broca é interrompida. Devido às forças que se formam, segure sempre a ferramenta elétrica bem com as duas mãos e coloque-se sobre uma base estável. u Desligue a ferramenta elétrica e solte o acessório se a ferramenta elétrica encravar. Ao ligar o aparelho com uma broca bloqueada são produzidos altos momentos de reação. Introduzir as pontas de aparafusar (ver figura K) u Utilizar os punhos adicionais fornecidos com a ferramenta elétrica. A perda de controle sobre a ferramenta elétrica pode levar a lesões. Para utilizar as pontas de aparafusar necessita de um suporte universal (26) com adaptador SDS-plus (acessório). – Limpe a haste de encaixe do adaptador e lubrifique levemente. – Introduza o suporte universal no encabadouro, girando até travar‑se automaticamente. – Puxe pelo suporte universal para controlar o travamento. – Introduza uma ponta de aparafusar no suporte universal. Só utilize pontas de aparafusar apropriadas para o cabeçote de aparafusamento. – Para retirar o suporte universal empurre a bucha de travamento (5) para trás e retire o suporte universal (26) do encabadouro. Manutenção e assistência técnica Manutenção e limpeza u Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada. u Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura. Se for necessário instalar um cabo de ligação, a instalação deve ser feita pela Bosch ou por um centro de serviço autorizado para ferramentas elétricas Bosch, para evitar perigos de segurança. u Uma capa de proteção contra pó danificada deve ser substituída imediatamente. Recomendamos que o faça no Serviço de Assistência Técnica. – Limpar o encabadouro (3) depois de cada utilização. Serviço pós-venda e aconselhamento O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em: www.bosch-pt.com A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios. Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caraterísticas do produto. Brasil Robert Bosch Ltda. – Divisão de Ferramentas Elétricas Rodovia Anhanguera, Km 98 - Parque Via Norte 13065-900, CP 1195 Campinas, São Paulo Tel.: 0800 7045 446 www.bosch.com.br/contato Encontra outros endereços da assistência técnica em: www.bosch-pt.com/serviceaddresses Eliminação Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas. Não deitar ferramentas elétricas no lixo doméstico! 1 609 92A 77P | (20.12.2021) Bosch Power Tools中文 | 25

Declaração de Conformidade UE Declaramos sob nossa exclusiva responsabilidade que os produtos mencionados cumprem todas as disposições e os regulamentos indicados e estão em conformidade com as seguintes normas. Documentação técnica pertencente a: * Martelo perfurador N.° do produto
