用户手册 GBH 220 Professional BOSCH

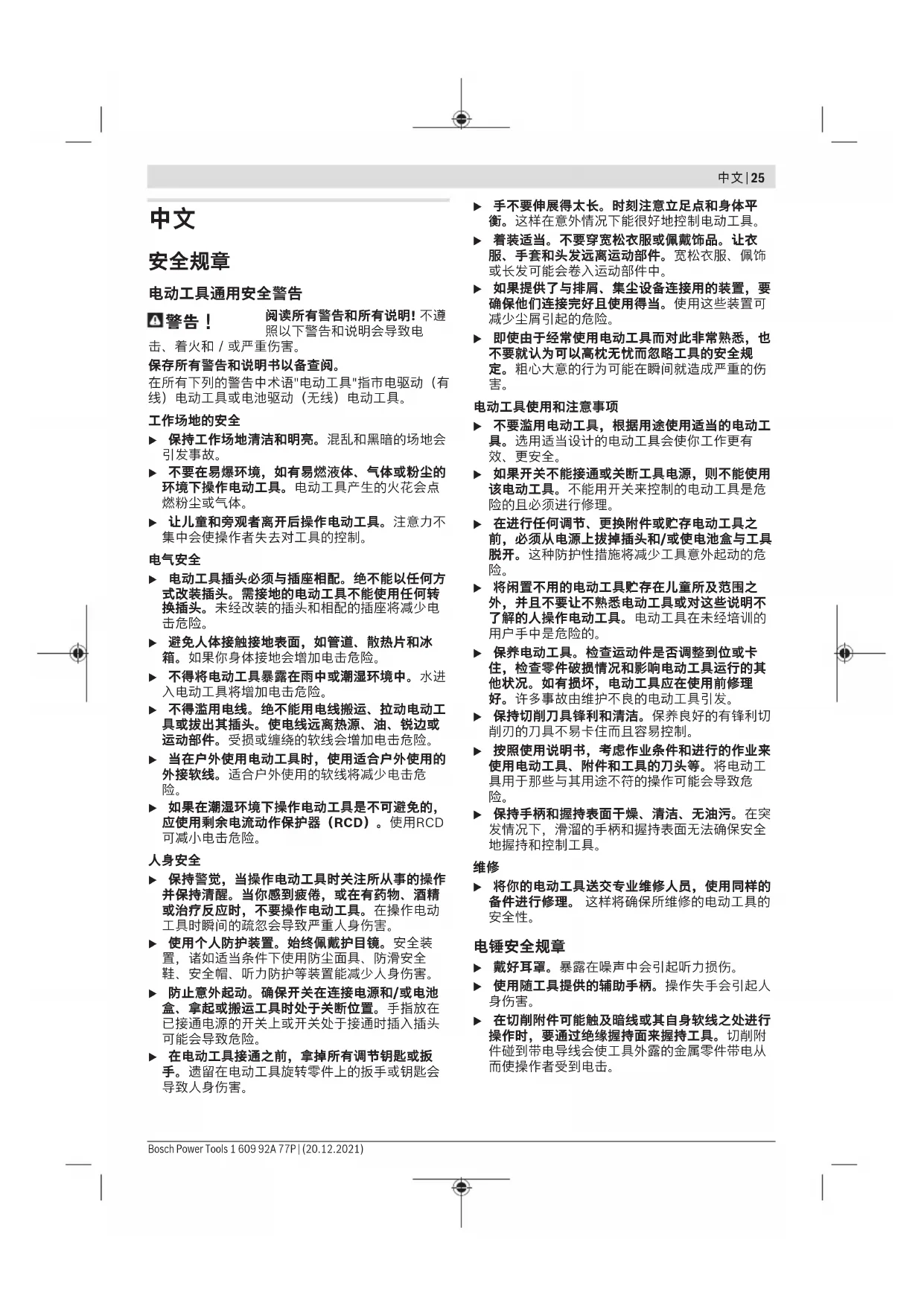

阅读所有警告和所有说明！不遵照以下警告和说明会导致电
击、着火和/或严重伤害。
保存所有警告和说明书以备查阅。
在所有下列的警告中术语"电动工具"指市电驱动（有线）电动工具或电池驱动（无线）电动工具。
工作场地的安全
保持工作场地清洁和明亮。混乱和黑暗的场地会引发事故。
不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。电动工具产生的火花会点燃粉尘或气体。
让儿童和旁观者离开后操作电动工具。注意力不集中会使操作者失去对工具的控制
电气安全
电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的电动工具不能使用任何转换插头。未经改装的插头和相配的插座将减少电击危险。
避免人体接触接地表面，如管道、散热片和冰箱。如果你身体接地会增加电击危险
不得将电动工具暴露在雨中或潮湿环境中。水进入电动工具将增加电击危险。
不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电线远离热源、油、锐边或运动部件。受损或缠绕的软线会增加电击危险
当在户外使用电动工具时，使用适合户外使用的外接软线。适合户外使用的软线将减少电击危险。
如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保护器（RCD）。使用RCD可减小电击危险。
人身安全
保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。在操作电动工具时瞬间的疏忽会导致严重人身伤害。
使用个人防护装置。始终佩戴护目镜。安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害
防止意外起动。确保开关在连接电源和/或电池盒、拿起或搬运工具时处于关断位置。手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危险。
在电动工具接通之前，拿掉所有调节钥匙或扳手。遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
手不要伸展得太长。时刻注意立足点和身体平衡。这样在意外情况下能很好地控制电动工具。
着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动部件。宽松衣服、佩饰或长发可能会卷入运动部件中。
如果提供了与排屑、集尘设备连接用的装置，要确保他们连接完好且使用得当。使用这些装置可减少尘屑引起的危险。
即使由于经常使用电动工具而对此非常熟悉，也不要就认为可以高枕无忧而忽略工具的安全规定。粗心大意的行为可能在瞬间就造成严重的伤害。
电动工具使用和注意事项
不要滥用电动工具，根据用途使用适当的电动工具。选用适当设计的电动工具会使你工作更有效、更安全。
如果开关不能接通或关断工具电源，则不能使用该电动工具。不能用开关来控制的电动工具是危险的且必须进行修理
在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插头和/或使电池盒与工具脱开。这种防护性措施将减少工具意外起动的危险。
将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电动工具或对这些说明不了解的人操作电动工具。电动工具在未经培训的用户手中是危险的。
保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。许多事故由维护不良的电动工具引发
保持切削刀具锋利和清洁。保养良好的有锋利切削刃的刀具不易卡住而且容易控制
按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工具的刀头等。将电动工具用于那些与其用途不符的操作可能会导致危险。
保持手柄和握持表面干燥、清洁、无油污。在突发情况下，滑溜的手柄和握持表面无法确保安全地握持和控制工具。
维修
将你的电动工具送交专业维修人员，使用同样的备件进行修理。这样将确保所维修的电动工具的安全性。
电锤安全规章
戴好耳罩。暴露在噪声中会引起听力损伤
使用随工具提供的辅助手柄。操作失手会引起人身伤害。
在切削附件可能触及暗线或其自身软线之处进行操作时，要通过绝缘握持面来握持工具。切削附件碰到带电导线会使工具外露的金属零件带电从而使操作者受到电击。
26|中文
当使用带旋转锤钻的长钻头时的安全说明
务必以低转速开始钻孔，并让钻头尖端与工件接触。在较高转速下，如果让钻头在不接触工件的情况下随意旋转，很可能导致其弯折，从而引发人身伤害。
只在钻头的直线方向上施加压力，不要施加过大的压力。钻头可能会弯曲，导致断裂或失去控制，造成人身伤害。
其他安全规章
当工具刀头被夹住时，请立即关闭电动工具。以防反作用力矩导致反弹。当电动工具过载或向待加工工件倾斜时，工具刀头就会卡住。
使用合适的侦测装置侦察隐藏的电线，或者向当地的相关单位寻求支援。接触电线可能引起火灾并让操作者触电。损坏了瓦斯管会引起爆炸。凿穿水管不仅会造成严重的财物损失，也可能导致触电。
等待电动工具完全静止后才能够放下机器。机器上的工具可能在工作中被夹住，而令您无法控制电动工具。
固定好工件。使用固定装置或老虎钳固定工件，会比用手持握工件更牢固。
切勿直接触摸运行后的工具刀头或相邻的壳体部件。它们可能在运行期间变得很热，从而导致起火燃烧。
工具刀头可能会在钻孔时卡住。确保站稳并使用双手握紧电动工具。否则您可能失去对电动工具的控制。
使用凿头进行破碎工作时请务必小心。从破碎材料上掉落的碎屑可能会伤到周围人员或您自己
产品和性能说明
请阅读所有安全规章和指示。不遵照以下警告和说明可能导致电击、着火和/或严重伤害。请注意本使用说明书开头部分的图示。
按照规定使用
本电动工具可以在混凝土、砖墙、和石材上进行震动钻，而且也具备了简单的凿削功能。另外也适合在木材、金属、陶材和塑料上进行无冲击钻孔。有电子调节装置和正反转功能的电动工具也能够拧转螺丝。
插图上的机件
机件的编号和电动工具详解图上的编号一致。
(1) 快速夹头 a)
(2) SDS plus钻夹头
(3) SDS plus工具夹头
(4) 防尘盖
(5) 锁定套筒
(6) 起停开关的锁定按钮
(7) 起停开关
(8) 正逆转开关
(9) 冲击/转动停止开关的解锁按键
(10) 冲击/转动停止开关
(11) 深度尺调节键
(12) 辅助手柄（绝缘握柄）
(13) 限深器
(14) 手柄 (绝缘握柄)
(15) 齿环夹头的固定螺丝
(16) 齿环夹头
(17) 钻夹头SDS plus接头柄
(18) 快速夹头前套筒
(19) 快速夹头后套筒
(20) Saugfix集尘口
(21) Saugfix夹紧螺栓
(22) Saugfix深度尺
(23) Saugfix伸缩管
(24) Saugfix翼形螺栓
(25) Saugfix导管
(26) 带SDS plus接头柄的通用杆
a)图表或说明上提到的附件，并不包含在基本的供货范围中。本公司的附件清单中有完整的附件供应项目。
技术参数
| 锚钻 | GBH 220 | |
| 物品代码 | 3611BA60.. | |
| 额定输入功率 | 瓦 | 720 |
| 冲击次数 | min-1 | 0-4800 |
| 单一冲击强度符合EPTA-Procedure 05:2016的规定 | J | 2.0 |
| 空载转速 | 转/分钟 | 0-2000 |
| 工具夹头 | SDS-plus | |
| 主轴颈直径 | 毫米 | 48.5 |
| 最大钻孔直径 | ||
| -混凝土A) | 毫米 | 22 |
| -钢 | 毫米 | 13 |
| -木材 | 毫米 | 30 |
| 重量符合EPTA-Procedure 01:2014 | 千克 | 2.3 |
| 保护等级 | 回/II | |
A)钻孔直径6-12毫米的最佳功率所有参数适用于230伏的额定电压U，对于其他不同的电压和国际规格，数据有可能不同。
安装
在电动工具上进行所有操作之前都必须从插座上拔出电源插头。
辅助手柄
操作电动工具时务必使用辅助手柄（12）。
务必确保辅助手柄已牢牢拧紧。否则您可能在工作时失去对电动工具的控制。
摆动辅助手柄（见图片A）
可以任意翻转辅助手柄(12)，由此可在工作中采用安全且不易疲劳的姿势。
- 逆时针旋转辅助手柄(12)的下半部，并将辅助手柄(12)转到需要的位置。然后顺时针重新拧紧辅助手柄(12)的下半部。 注意，辅助手柄的固定套圈必须位于机壳上的固定套圈专属凹槽中。
选择钻夹头和刀具
在进行锤钻和凿削时，需要已插有SDS-plus钻夹头的SDS-plus刀具。
在木材、金属、陶材和塑料上以及拧转螺丝进行无冲击式钻孔时，可使用不带SDS-plus的刀具（例如圆柱柄钻头）。使用此类刀具时必须在机器上安装快速夹头或齿环夹头。
更换钻夹头
安装快速夹头/齿环夹头（参见插图B）
- 将SDS-plus接头柄(17)旋入快速夹头(1)/齿环夹头(16)。用固定螺丝(15)固定快速夹头(1)/齿环夹头(16)。注意，固定螺丝为左螺纹。
安装快速夹头/齿环夹头（参见插图B）
- 清洁SDS plus接头柄(17)的末端并涂抹少许油脂。
- 把快速夹头(1)/齿环夹头(16)的接头柄拧入工具夹头中，至接头柄自动锁定为止。
抽拉快速夹头(1)/齿环夹头(16)，以确定夹头是否已经锁定了。
拆卸快速夹头/齿环夹头
- 向后推动锁定套筒(5)并取下快速夹头(1)/齿环夹头(16)。
更换刀具
防尘盖(4)可以防止工作时钻屑进入工具夹头中。插入刀具时请注意不要损坏防尘盖(4)。
损坏的防尘盖必须立即更换。推荐由本公司的售后服务部门进行操作。
更换刀具（SDS-plus）
安装SDS-plus工具刀头（见图片C）
使用SDS-plus钻夹头可以简单方便地更换工具刀头，无需使用辅助工具。
- 清洁工具柄並在柄上塗少许润滑脂。
- 把工具拧入工具接头中，必须拧转至工具自动锁定为止。
- 抽拉工具以确定它是否正确锁紧了。
SDS-plus系统的工具刀头是活动的。因此在空转时会产生径向跳动偏差。该偏差对钻孔的精度没影响，因为钻孔时钻头自定心。
拆卸SDS-plus工具刀头（见图片D）
- 向后推动锁定套筒(5)，取下工具刀头。
快速可换式钻夹头工具更换
插入工具刀头（参见插图E）
提示：切勿使用不带SDS-plus的工具来锤钻或凿削！没有SDS-plus的工具和夹头会在进行锤钻和凿削时受损。
- 安装快速夹头(1)。
- 握住快速夹头(1)的后套筒(19)，逆时针旋转前部套筒(18)，直至可以安装工具为止。安装好工具。
- 握住快速夹头(1)的后套筒，顺时针手动用力拧紧前套筒，直至不再听到过于卡紧的声音为止。由此钻夹头会被自动锁止。
- 以抽拉的方式，检查工具是否已经装牢了。
提示：如果工具夹头被打开到极限位置，那么在拧紧工具夹头时，就能听见咔咔声，且工具夹头不能关闭。
在这种情况下逆箭头方向转动前套筒一次。然后，工具夹头才能关闭。
- 将冲击转动停止开关(10)旋转至“钻孔”位置。
取出工具刀头（参见插图F）
- 抓住快速夹头的后套筒(19)。通过沿箭头方向转动前套筒打开工具夹头，直至能够取出刀具。
吸锯尘/吸锯屑
含铅的颜料以及某些木材、矿物和金属的加工废尘有害健康。机器操作者或者工地附近的人如果接触、吸入这些废尘，可能会有过敏反应或者感染呼吸道疾病。
某些尘埃（例如加工橡木或山毛榉的废尘）可能致癌，特别是和处理木材的添加剂（例如木材的防腐剂等）结合之后。只有经过专业训练的人才能够加工含石棉的物料。
- 尽可能使用适合物料的吸尘装置。
- 工作场所要保持空气流通。
- 最好佩戴P2滤网等级的口罩。
请留心并遵守贵国和加工物料有关的法规。
避免让工作场所堆积过多的尘垢。尘埃容易被点燃。
带Saugfix（附件）的集尘装置
安装集尘装置（见图片G）
集尘装备需要一个Saugfix（附件）钻孔时Saufix会回弹，这样可以确保Saufix头能够紧贴着表面。
- 按压限深器调节键(11)并拆下限深器(13)。重新按压按钮(11)，并将Saugfix从前面装入辅助手柄(12)。
- 将吸尘管 (直径 19 ~mm , 附件) 连接到Saugfix 的排气口(20)上。
根据工件的物料选择合适的集尘装置
抽吸可能危害健康、可能导致癌症或干燥的废尘时，务必使用特殊的集尘装置。
在Saufix上调整钻孔深度（见图片H）
也可以在已安装的Saufix上设定所需的钻孔深度X。
28|中文
-将SDS-plus工具刀头推入SDS-plus工具夹头(3)，直至极限位置。如果未安装好SDS-plus工具，会影响设定深度的准确性。
-松开Saufix上的翼形螺栓(24)。
- 把尚未开动的电动工具紧紧地顶在待钻孔的位置上。SDS-plus工具刀头必须安装在平面上。
- 将Saufix导管(25)推入它的支架中，以便让 Saugfix头可以保持在待钻孔的平面。推入导管(25)时，尽量不要将它超出伸缩管(23)太多，以此保证伸缩管(23)上的绝大部分刻度能够清晰可见。
- 重新拧紧翼形螺栓(24)。松开Saufix限深器上的夹紧螺栓(21)。
- 将限深器(22)尽量套到伸缩管(23)上，直至符合图中所示您的所需钻孔深度距离X。
- 在这个位置上拧紧夹紧螺栓(21)。
操作
操作机器
注意电源电压！电源的电压必须和电动工具铭牌上标示的电压一致。标记为230伏电动工具用220伏的电压可以驱动。
设定操作模式
通过冲击/转动停止开关(10)选择电动工具的运行模式。
- 按压用于转换运行模式的解锁按钮(9)，然后转动冲击/转动停止开关(10)到所需位置，直至听到卡止声。
提示：仅可在电动工具关闭的情况下更改运行模式！否则可能会损坏电动工具。
混凝土或石材锤钻位置
木材、金属、陶材和塑料无冲击钻孔以及拧螺丝时的位置
调节凿削的Vario-Lock位置在这个位置上不卡止冲击/转动停止开关(10)。
凿切位置
调整旋转方向（参见插图I）
通过正逆转开关(8)可以更改电动工具的旋转方向。按下起停开关(7)后无法更改。
只能在电动工具静止时操纵正逆转开关(8)。
进行锤钻、正常钻和凿削时，都必须把旋转方向设定为正转。
-正转：钻孔和拧入螺丝时，向左按压正逆转开关(8)直至极限位置。
- 逆转：松开或拧出螺丝和螺母时，向右按压正逆转开关(8)直至极限位置。
接通/关闭
- 如要接通电动工具，按压电源开关(7)。
-如要锁定电源开关(7)，请按住该开关并另外按压锁定按钮(6)。 - 如要关闭电动工具，松开电源开关(7)。电源开关(7)锁住时，先按压，然后再松开。
调整转速/冲击次数
可以无级调节已接通电动工具的转速/冲击次数，视按压电源开关(7)的力道程度决定。
以较小的力按压电源开关(7)时，转速/冲击次数较低。增强施加在起停开关上的压力，可以提高机器的转速/冲击次数。
改变凿头位置 (Vario-Lock)
您可以将凿头锁定在13的位置。如此可确保最佳的工作姿势。
- 把凿头装入工具夹头中。
-将冲击/转动停止开关(10)旋转至“VarioLock”位置。 - 把凿头旋转到需要的工作位置上。
- 将冲击/转动停止开关(10)旋转至“凿削”位置。这样就能锁定工具夹头。
- 进行凿削时必须把旋转方向设定为正转。
带锁定功能的凿头
为了较长时间凿切而不必始终按着电源开关（7），将电源开关锁定在运行模式“凿切”中。
-锁定时将电源开关(7)按压至极限位置，同时按压锁定键(6)。
- 关闭时再次按压锁定键(6)。
提示：如果在电源开关已锁定期间切换到另一种运行模式，则电动工具会自动关闭。
工作提示
先关闭电动工具，然后再放置在螺母/螺栓上。旋转的工具刀头可能会滑开。
调整钻孔深度（参见插图J）
利用限深器(13)可以确定所需的钻深X。
- 按压限深器调节键(11)，并将限深器装入辅助手柄(12)。
限深器(13)的槽纹必须朝下。
-将SDS-plus工具刀头推入SDS-plus工具夹头(3)，直至极限位置。如果未安装好SDS-plus工具，会影响设定深度的准确性。 - 尽可能地拉出限深器，使钻尖与限深器尖端之间的距离等于所需的钻孔深度X。
过载离合器
如果工具卡住了，传往主轴的动力会中断。由于会产生力，请用双手牢牢握住电动工具并站稳
当电动工具卡住时，请关闭电动工具并松开工具刀头。开动机器时如果安装在机器上的钻头被卡住了，会产生很高的反作用扭力。
安装螺丝批嘴（见图片K）
先关闭电动工具，然后再放置在螺母/螺栓上。旋转的工具刀头可能会滑开。
使用螺丝批嘴时，您需要一个带SDS-plus接头柄（附件）的通用连杆(26)。
- 清洁接头柄的末端并在接头柄末端涂抹少许油脂。
- 把通用连杆拧入工具夹头中，并让连杆自动锁定。
- 抽拉连杆，检查连杆是否已经正确锁牢。
- 把螺丝批嘴插入通用连杆中。必须使用与螺丝头大小相符的螺丝批嘴。
- 拆卸通用连杆时，向后推锁定套筒(5)，然后从工具夹头中拆下通用连杆(26)。
维修和服务
保养和清洁
在电动工具上进行所有操作之前都必须从插座上拔出电源插头。
电动工具和通气孔必须随时保持清洁，以确保工作效率和工作安全。
如果必须更换连接线，务必把这项工作交给Bosch或者经授权的Bosch电动工具顾客服务执行，以避免危害机器的安全性能。
必须立即更换损坏的防尘盖。最好委托本公司的顾客服务处换装。
- 每次使用后请清洁工具夹头(3)。
客户服务和应用咨询
本公司顾客服务处负责回答有关本公司产品的修理、维护和备件的问题。备件的展开图纸和信息也
可查看：www.bosch-pt.com
博世应用咨询团队乐于就我们的产品及其附件问题提供帮助。
询问和订购备件时，务必提供机器铭牌上标示的10位数物品代码。
中国大陆
博世电动工具（中国）有限公司
中国 浙江省 杭州市
滨江区 滨康路567号
102/1F服务中心
邮政编码：310052
电话：(0571)8887 5566 / 5588
电邮：bsc.hz@cn.bosch.com
www.bosch-pt.com.cn
制造商地址：
Robert Bosch Power Tools GmbH
罗伯特·博世电动工具有限公司
70538 Stuttgart / GERMANY
70538 斯图加特/德国
其他服务地址请见：
必须以符合环保要求的方式回收再利用电动工具、附件和包装材料。
不可以把电动工具丢入家庭垃圾中！
产品中有害物质的名称及含量
| 部件名称 有害物质 | ||||||
| 铅(Pb) | 汞(Hg) | 镉(Cd) | 六价铬(Cr+6) | 多溴联苯(PBB) | 多溴二苯醚(PBDE) | |
| 外壳的金属部分 | ○○○○○○ | |||||
| 外壳的非金属部分 | ○○○○○○ | |||||
| 机械传动机构×○○○○○ | ||||||
| 电机组件×○○○○○ | ||||||
| 控制组件×○○○○○ | ||||||
| 附件○○○○○○ | ||||||
| 配件○○○○○○ | ||||||
| 连接件×○○○○○ | ||||||
| 电源线*①○○○○○○ | ||||||
| 电池系统*②×○○○○○ | ||||||
本表格依据SJ/T11364的规定编制。
O：表示该有害物质在该部件所有均质材料中的含量均在GB/T26572规定的限量要求以下。
30|繁體中文
X：表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T26572规定的限量要求。且目前业界没有成熟的替代方案，符合欧盟RoHS指令环保要求。
① 适用于采用电源线连接供电的产品。
② 适用于采用充电电池供电的产品。
产品环保使用期限内的使用条件参见产品说明书。
繁體中文
安全注意事项
電動工具一般安全注意事項
警告
請詳讀工作臺及電動工具的所有安全警告與使用說明。若不
遵照以下列出的指示，將可能導致電擊、著火和/或人員重傷。
保存所有警告和說明書以備查閱。
在所有警告中，「電動工具」此一名詞泛指：以市電驅動的（有線）電動工具或是以電池驅動的（無線）電動工具。
工作場地的安全
保持工作場地清潔和明亮。混亂和黑暗的場地會引發事故。
不要在易爆環境，如有易燃液體、氣體或粉塵的環境下操作電動工具。電動工具產生的火花會點燃粉塵或氣體。
讓兒童和旁觀者離開後操作電動工具。注意力不集中會使您失去對工具的控制。
電氣安全
電動工具插頭必須與插座相配。絕不能以任何方式改裝插頭。需接地的電動工具不能使用任何轉換插頭。未經改裝的插頭和相配的插座將減少電擊危險。
避免人體接觸接地表面，如管道、散熱片和冰箱。如果您身體接地會增加電擊危險。
不得將電動工具暴露在雨中或潮湿環境中。水進入電動工具將增加電擊危險。
不得滥用電線。絕不能用電線搬運、拉動電動工具或拔出其插頭。使電線遠離熱源、油、銳利邊緣或移動零件。受損或纏繞的軟線會增加電擊危險。
當在戶外使用電動工具時，使用適合戶外使用的延長線。適合戶外使用的軟線，將減少電擊危險。
如果在潮湿環境下操作電動工具是不可避免的，應使用剩餘電流動作保護器（RCD）。使用RCD可降低電擊危險。
人身安全
保持警覺，當操作電動工具時關注所從事的操作並保持清醒。當您感到疲倦，或在有藥物、酒精或治療反應時，不要操作電動工具。在操作電動工具時瞬間的疏忽會導致嚴重人身傷害。
使用個人防護裝置。始終佩戴護目鏡。安全裝置，諸如適當條件下使用防墻面具、防滑安全鞋、安全帽、聽力防護等裝置能減少人身傷害。
防止意外起動。確保開關在連接電源和/或電池盒、拿起或搬運工具時處於關閉位置。手指放在已接通電源的開關上或開關處於接通時插入插頭可能會導致危險。
在電動工具接通之前，拿掉所有調節鑰匙或扳手。遺留在電動工具旋轉零件上的扳手或鑰匙會導致人身傷害。
手不要伸展得太長。時刻注意立足點和身體平衡。這樣在意外情況下能很好地控制電動工具。
著装適當。不要穿寬鬆衣服或佩戴飾品。讓您的衣物及頭髮遠離運動部件。寬鬆衣服、佩飾或長髮可能會捲入運動部件中。
如果提供了與排屑、集壓設備連接用的裝置，要確保他們連接完好且使用得當。使用這些裝置可減少塵屑引起的危險。
切勿因經常使用工具所累積的熟練感而過度自信，輕忽工具的安全守則。任何一個魯莽的舉動都可能瞬間造成人員重傷。
電動工具使用和注意事項
不要滥用電動工具，根據用途使用適當的電動工具。選用適當設計的電動工具會使您工作更有效、更安全。
如果開關不能開啟或關閉工具電源，則不能使用該電動工具。不能用開關來控制的電動工具是危險的且必須進行修理。
在進行任何調整、更換配件或貯存電動工具之前，必須從電源上拔掉插頭並/或取出電池盒。這種防護性措施將減少工具意外起動的危險。
將閒置不用的電動工具貯存在兒童所及範圍之外，並且不要讓不熟悉電動工具或對這些說明不瞭解的人操作電動工具。電動工具在未經培訓的用戶手中是危險的。
保養電動工具與配備。檢查運動件是否調整到位或卡住，檢查零件破損情況和影響電動工具運行的其他狀況。如有損壞，電動工具應在使用前修理好。許多事故由維護不良的電動工具引發。
保持切削刀具锋利和清潔。保養良好的有鋒利切削刀的刀具不易卡住而且容易控制。
按照使用說明書，考慮作業條件和進行的作業來使用電動工具、配件和工具的刀頭等。將電動工具用於那些與其用途不符的操作可能會導致危險。
把手及握持區應保持乾燥、潔淨，且不得沾染任何油液或油脂。易滑脫的把手及握持區將無法讓您在發生意外狀況時安全地抓緊並控制工具。
检修
將您的電動工具送交專業維修人員，必須使用同樣的備件進行更換。這樣將確保所維修的電動工具的安全性。
電錘的安全注意事項
所有作業的安全說明
請戴上耳罩。暴露在噪音下會造成聽力喪失。
請使用工具的輔助把手（若有配備）。失去控制可能會造成人員受傷。
進行作業時，負責進行切割的配件可能會碰觸到隱藏的配線，請從絕緣握把處拿持電動工具。負責進行切割的配件及固定釘若是觸及「導電」電線，可能導致電動工具外露的金屬部件「導電」，進而使操作人員遭受電擊。
使用長鑰頭搭配鑰鑰的安全說明
請務必以低速啟動並將鑽尖確實抵住工件。若鑽頭未接觸工件且以超過最高轉速的速度無負載轉動，可能會讓鑽頭彎曲並導致人員受傷。
請順著鑽頭方向施加適當的壓力。鑽頭可能會彎曲而造成斷裂或失控，進而導致人員受傷。
其他安全注意事項
如果嵌件工具被夾住了，請立刻關閉電動工具的電源。請準備好承受反作用力所造成的反彈。電動工具過載時或當它在進行加工的工件內部歪斜時，都會造成嵌件工具被夾住不動。
使用合適的偵測裝置偵察隱藏的電線，或者向當地的相關單位尋求支援。接觸電線可能引起火災並讓操作者觸電。若損壞瓦斯管會引起爆炸。墊穿水管不僅會造成嚴重的財物損失，也可能導致觸電。
必須等待電動工具完全靜止後才能將它放下。嵌件工具可能卡住而使電動工具失控。
固定好工件。使用固定裝置或老虎鉗固定工件，會比用手持握工件更牢固。
操作後不久不要接觸任何嵌件工具或鄰近的外殼部件。這些在操作過程中會變得非常灼熱並導致浸傷。
鑽孔時嵌件工具可能會卡住。請確實站穩並用雙手牢牢握住電動工具。否則您可能無法再控制電動工具。
使用子進行拆除工作時請小心。拆除材料的掉落碎片可能會傷害旁人或您自己
產品和功率描述
請詳談所有安全注意事項和指示。如未遵守安全注意事項與指示，可能導致火災、人員遭受電擊及/或重傷。請留意操作說明書中最前面的圖示。
依規定使用機器
本電動工具適合在混凝土、磚塊及石材進行鍍擊鑄孔，亦適用於簡易型鑿削作業。此外，它同樣也可以用無震動之方式在木材、金屬、陶瓷或塑膠等材質上進行鑿孔加工。具備電子調速和正逆轉功能的電動工具亦可用於拆裝螺栓。
插圖上的機件
機件的編號和電動工具詳解圖上的編號一致。
(1) 快速夾頭 a)
(2) SDS plus 灰頭
(3) SDS plus（四坑系統）工具夾座
(4) 防塵蓋
(5) 鍵定套筒
(6) 起停開開鎖止按鈕
(7) 起停開關
(8) 正逆轉開關
(9) 鍘擊/旋轉停止開關的解鎖按鈕
(10) 鍍擊/旋轉停止開關
(11) 限深挡塊調整按鈕
(12)輔助手柄（絕緣握柄）
(13) 限深挡塊
(14) 把手（絕緣握柄）
(15) 齿環式夾頭的防鬆螺栓 a)
(16) 齿環式夾頭
(17) 插入夾頭的SDS plus接頭柄
(18) 快速爽頭的前套筒
(19) 快速夾頭的後套筒
(20) Saugfix 装置的抽吸口
(21) Saugfix 装置的止付螺栓
(22) Saugfix 装置的限深挡塊
(23) Saugfix 裝置的伸縮管
(24) Saugfix 装置的蝶翼螺栓
(25) Saugfix 裝置的導管
(26) 具有SDSplus接頭柄的萬用接桿
a）圖表或說明上提到的配件，並不包含在基本的供貨範圍中。本公司的配件清單中有完整的配件供應項目。
技術性數據
| 鍵鑰 | GBH 220 | |
| 產品機號 | 3611BA60.. | |
| 額定輸入功率 | W720 | |
| 衝擊次數 | min-1 | 0-4800 |
| 單次鍵擊強度符合 EPTA-Procedure 05:2016 | J2.0 | |
| 無負載轉速 | 次/分 | 0-2000 |
| 工具夾座 | SDS-plus | |
| 軸頸直徑 | mm48.5 | |
32|繁體中文
| 鍵鑰 | GBH 220 |
| 最大鑰孔直徑 | |
| - 混凝土 A) | mm 22 |
| - 銅材 | mm 13 |
| - 木材 | mm 30 |
| 重量符合 EPTA-Procedure 01:2014 | kg 2.3 |
| 絕緣等級 | □/□ |
A) 錯頭直徑 6-12 mm 時具最佳效能
本說明書提供的參數是以 230 伏特為依據，於低電壓地區，此數據有可能不同。
安装
維修電動工具或換裝零、配件之前，務必從插座上拔出插頭。
辅助手柄
操作電動工具時務必使用輔助手柄（12）。
確保輔助手柄始終牢固鎖緊。否則您可能在作業時無法再控制電動工具。
翻轉輔助手柄（請參考圖A）
輔助手柄（12）可隨意翻轉，以便採取一個穩固而不容易感到疲勞的工作姿勢。
- 逆時針旋轉輔助手柄 (12) 的下方握把處，以便將輔助手柄 (12) 轉至所需位置。然後再順時針旋轉輔助手柄 (12) 的下方握把處，將它重新鎖緊。注意，輔助手柄的固定套圈必須位於機殼上的固定套圈專屬凹槽中。
選用夾頭和工具
進行鍍擊鑲孔和鑿削時，必須使用能夠安裝在SDS-plus夾頭上的SDS-plus工具。
若要以無震動之方式在木材、金屬、陶瓷及塑膠等材質上進行鑰孔，或是想要拆裝螺栓，請使用非SDS-plus系統的工具（例如具有圓柱柄的鑰頭）。使用此類鑰頭時必須在機器上安裝快速夾頭或齒環式夾頭。
更换夾頭
安装快速夾頭/齒環式夾頭（請參考圖B）
- 請將 SDS-plus 接頭柄 (17) 鍵進快速夾頭 (1)/齒環式夾頭 (16)。用防鬆螺栓 (15) 固定快速夾頭 (1)/齒環式夾頭 (16)。注意：此顆防鬆螺栓為左旋螺紋。
装入快速夾頭/齒環式夾頭（請參考圖B）
- 清潔 SDS plus 接頭柄 (17) 的插入端並且塗上少許潤滑油脂
- 把快速夾頭(1)/齒環式夾頭(16)的接頭柄插入工具機的工具接頭中，直到接頭柄自動鎖定為止。
- 拉動快速夾頭(1)/齒環式夾頭(16)，以確認夾頭是否已確實鎖止。
卸下快速夾頭/齒環式夾頭
- 將鎖止套筒 (5) 往後推，即可卸下快速夾頭 (1) /齒環式夾頭 (16)。
更换工具
防壓蓋(4)可阻止鑽孔時所產生的大部份粉塵侵入工具夾座。安裝工具時要小心，請勿損壞防壓蓋(4)。
防壓蓋若有受損，應立即更換。最好委託本公司的顧客服務處換裝。
更换工具（SDS-plus）
裝上SDS-plus嵌件工具（請參考圖C）
夾頭採SDS-plus（四坑系統）設計，能夠簡便地更換嵌件工具，無需借助其它輔助工具。
- 清潔嵌件工具的插入端並且塗上少許潤滑油脂。
- 把嵌件工具轉進工具夾頭中，必須轉至嵌件工具自動鎖定為止。
- 拉動工具以確認它是否已正確鎖止。
SDS-plus 嵌件工具是活動的，因此在無負載狀態下此類工具會偏心旋轉。開始鑽孔時此工具便會自動置中，因此上述現象並不會影響鑽孔準確度。
取出SDS-plus嵌件工具（請參考圖D）
- 將鎖定套筒 (5) 往後推，然後便可取出嵌件工具。
快換夾頭更換工具
安装嵌件工具（請參考圖E）
提示：請勿使用非SDS-plus系統的工具進行鍵擊鑰孔或鑰削！非SDS-plus系統的工具和夾頭會在進行鍵擊鑰孔和鑰削時受損。
- 請裝上快速夾頭 (1)。
- 請握住快速夾頭(1)的後端套筒(19)不動，然後逆時針旋轉前端套筒(18)，直到能夠將工具裝入。裝入工具。
- 請握住快速夾頭的後端套筒 (1) 不動，然後徒手順時針用力轉緊前端套筒，直到不再聽到越過制动卡桿的輻軌聲。這樣才代表夾頭已自動上鎖。
- 透過拉動，確認工具是否已裝牢。
提示：如果工具夾座先前已完全開啟至極限位置，那麼旋轉工具夾座使之閉合時，即使聽見轅軸聲也不代表工具夾座已鎖上。
這時候請您再沿著箭頭的相反方向轉一下前端套筒。然後工具夾座便能確實閉合。
- 請將鉤擊/旋轉停止開關(10)轉至「鑽孔」位置。
取出嵌件工具（請參考圖F）
- 請將快速夾頭的後套筒 (19) 握住不動。沿著箭頭方向旋轉前端套筒，以便將工具夾座打開至能夠取下工具的程度。
吸除废塞/料屑
含鉛顔料、部分木材種類、礦石和金屬的加工廢塵有害健康。機器操作者或施工現場附近的人員如果接觸、吸入這些廢塵，可能會引發過敏反應或感染呼吸道疾病。
某些塵埃（例如加工橡木或山毛櫳的廢塵）可能致
癌，特別是與處理木材的添加劑（例如木材的防腐劑等）結合之後。唯有受過專業訓練的人才能夠進行含石棉物料的加工。
- 儒可能使用適合物料的吸塵裝置。
- 工作場所要保持空氣流通。
- 建議佩戴P2過濾等級的口罩。
請留意並遵守貴國的物料加工相關法規。
避免讓工作場所堆積過多的塵垢。塵埃容易被點燃。
搭配 Saugfix 的吸塵裝置 (配件)
安装吸塵設備（請參考圖G）
吸塵設備須使用 Saugfix 裝置（配件）。鑽孔時，Saugfix 裝置頂部會往後回彈，這樣的設計可以確保 Saugfix 裝置始終緊貼著工件表面。
- 請按壓限深擋塊調整按鈕(11)然後取出限深擋塊(13)。請再次按壓按鈕(11)並將Saugfix裝置從前面裝入輔助手柄(12)中。
- 將吸塵管（直徑19mm，配件）連接至Saugfix裝置的抽吸口（20）上。
根據工件材質選擇合適的吸塵器。
吸集可能危害健康、可能致癌或乾燥的廢塵時，務必使用特殊吸塵器。
在 Saugfix 裝置上調整鑽孔深度（請參考圖 H）
即使 Saugfix 裝置已装上，您仍可確認所需的鑽孔深度 X。
- 將SDS-plus嵌件工具往SDS-plus工具夾頭(3)推入到底。如果未裝好工具，會影響深度設定的準確性。
- 麻開 Saugfix 裝置上的蝶翼螺栓 (24)。
- 把尚未啟動的電動工具緊緊地頂在工件的待鑲孔位置上。SDS-plus 嵌件工具也必須緊貼著工件表面。
- 擊動 Saugfix 裝置導管 (25) 在托架中的位置，使 Saugfix 裝置頂部能完全貼合在待鑄孔的表面上。導管 (25) 推至伸縮管 (23) 之上後，請勿繼續推至超過必要距離，您應要能夠看見伸縮管 (23) 上的大部份刻度。
- 重新鎖緊蝶翼螺栓 (24)。鬆開 Saugfix 裝置限深擋塊上的止付螺栓 (21)。
如圖所示，將限深擋塊（22）推至伸縮管（23）上，使距離X等於所需的鑽孔深度。 - 將止付螺栓 (21) 鍵緊在這個位置上。
操作
操作機器
請注意電源電壓！電源的電壓必須和電動工具銘牌上標示的電壓一致。標示為 230V 的電動工具亦可接上 220V 電源。
設定操作模式
您可利用鍵擊/旋轉停止開關(10)選擇電動工具的操作模式。
- 若要切換操作模式，請按壓解鎖按鈕(9)並將鍵擊/旋轉停止開關(10)轉至所需位置，此時應要聽見卡上的聲音。
提示：請務必在電動工具關閉電源時才變更操作模式！否則可能造成電動工具損壞。
鑰擊鑰孔位置，適用於混凝土或石材
鑽孔位置，可在木材、金屬、陶瓷及塑膠等材質上以無震動之方式進行鑽孔或是拆裝螺栓
Vario-Lock位置，用以調整鑿頭位置，鑿擊/旋轉停止開關（10）無法卡止在這個位置上。
攀削位置
設定旋轉方向（請參考圖1）
透過正逆轉開關(8)即可變更電動工具的旋轉方向。但按下起停開關(7)時，將無法這樣做。
電動工具靜止時，才能操作正逆轉開關（8）。
進行鑰擊鑰孔、一般鑰孔及鑿削時，都必須設為正轉。
- 正轉：若要旋入螺栓及旋緊螺母，請將正逆轉開關（8）往左推到底。
- 逆轉：若要鬆開或旋出螺栓與螺母，請將正逆轉開關（8）往右推到底。
啟動/開閉
- 若要啟動電動工具：按下起停開關（7）。
- 若要固定起停開關(7)的位置，請將它按住不放並同時按壓鎖止按鈕(6)。
- 若要關閉電動工具，放開起停開關（7）即可。起停開關（7）的位置若是已被鎖定，請按一下該開關然後放開。
調整轉速/韜擊次數
您可為已啟動的電動工具無段調控轉速/衝擊次數，轉速是由按壓起停開關（7）的深度決定。
輕按起停開關(7)時，轉速/衝擊次數較低。逐漸在開關上加壓，轉速/衝擊次數也會跟著提高。
改變臺頭位置 (Vario-Lock)
鑿頭可固定在13個不同的位置上。藉此，您可採取最佳的工作姿勢。
- 把鑽頭插進工具夾座中。
- 請將鉤擊/旋轉停止開關 (10) 轉至「Vario-Lock」位置。
- 把繫頭旋轉到所需的工作位置上。
- 請將鉛擊/旋轉停止開關(10)轉至「鑿削」位置。工具夾座隨之鎖定。
-進行擊削時必須設為正轉。
34|繁體中文
挖鑿時使用鎖定功能
長時間挖鑿時，可將起停開關的位置鎖定在「挖鑿」操作模式上，於是您就不必一直按著起停開關(7)。
- 若要鎖定起停開關（7）的位置，請將它完全按壓到底，然後同時按壓鎖止按鈕（6）。
- 再按一次鎖止按鈕（6）即可關閉此項功能。
提示：如果您在起停開關處於鎖定狀態下時切換至其他操作模式，電動工具將因此關機。
作業注意事項
電動工具應先停止運轉，然後才放到螺母/螺栓上。轉動中的嵌件工具可能會滑開。
調整鑰孔深度（請參考圖J）
您可利用限深挡塊(13)設定所需鑄孔深度X。
- 請按壓限深搗塊調整按鈕(11)然後將限深搗塊安裝到輔助手柄(12)上。
限深搗塊(13)上的刻紋必須朝下。 - 將SDS-plus嵌件工具往SDS-plus工具夾座(3)推入到底。SDS-plus工具若未確實裝好，會影響深度設定的準確性。
- 將限深擋塊拉出至，鑽頭尖端與限深擋塊尖端之間的距離等於所需的鑽孔深度X。
過載離合器
如果工具卡住了，傳往主軸的動力會中斷。請務必用雙手握穩電動工具並採取穩固站姿，以隨時承受此時出現的作用力。
如果電動工具卡死，請關閉電動工具的電源，然後鬆開嵌件工具。啟動機器時如果安裝在機器上的鑰孔工具被卡住了，會產生高的反作用扭力。
裝上螺絲起子工具頭（請參考圖K）
電動工具應先停止運轉，然後才放到螺母/螺栓上。轉動中的嵌件工具可能會滑開。
若要使用螺絲起子工具頭，須備妥一個具有SDS-plus接頭柄的萬用接桿(26)(配件)。
- 清潔接頭柄的末端並且塗上少許潤滑油脂。
- 把萬用接桿轉進工具夾座中，必須轉至萬用接桿自動鎖定為止。
- 拉動萬用接桿，以確認萬用接桿是否已確實鎖止。
- 把螺絲起子工具頭插入萬用接桿中。必須使用與螺絲頭大小相符的螺絲起子工具頭。
-若要取下萬用接桿，請將鎖定套筒(5)往後推，然後將萬用接桿(26)從工具夾座中取出即可。
維修和服務
保養與清潔
維修電動工具或換裝零、配件之前，務必從插座上拔出插頭。
電動工具和通風口都必須保持清潔，這樣才能夠提高工作品質和安全性。
如果必須更換連接線，請務必交由 Bosch 或者經授權的 Bosch 電動工具顧客服務執行，以避免危害機器的安全性能。
防壓蓋若有受損，應立即更換。最好委託本公司的顧客服務處換裝。
- 每次使用後，請清潔工具夾座 (3)。
顧客服務處和顧客咨詢中心
本公司顧客服務處負責回答有關本公司產品的維修、維護和備用零件的問題。以下的網頁中有分解圖和備用零件相關資料：www.bosch-pt.com如果對本公司產品及其配件有任何疑問，博世應用諮詢小組很樂意為您提供協助。
當您需要諮詢或訂購備用零件時，請務必提供本產品型號銘牌上10位數的產品機號。
台湾
台湾羅伯特博世股份有限公司
建國北路一段90號6樓
台北市10491
電話：（02）77342588
傅真：(02)2516 1176
www.bosch-pt.com.tw
制造商地址：
Robert Bosch Power Tools GmbH
羅伯特·博世電動工具有限公司
70538 Stuttgart / GERMANY
70538 斯圖加特/德國
以下更多客戶服務處地址：
必須以符合環保的方式，回收再利用損壞的機器、配件和廢棄的包裝材料。
不可以把電動工具丢入家庭垃圾中。
| 設備名稱：鋰鑽，型號：GBH 220 限用物質及其符號 | ||||||
| 單元 | 鉛 (Pb) | 汞 (Hg) | 鎘 (Cd) | 六價鉻 (Cr⁺⁶) | 多溴聯苯 (PBB) | 多溴二苯醚 (PBDE) |
| 馬達-○○○○○ | ||||||
| 電源開關-○○○○○ | ||||||
| 內部配線○○○○○○ | ||||||
m|35
| 設備名稱：鋸鑰，型號：GBH 220 限用物質及其符號 | ||||||
| 單元 | 鉛 (Pb) | 汞 (Hg) | 鎘 (Cd) | 六價鉻 (Cr*6) | 多溴聯苯 (PBB) | 多溴二苯醚 (PBDE) |
| 外殼(塑料) | ○○○○○○ | |||||
| 電源線組 | ○○○○○○ | |||||
| 五金件螺絲 | -○○○○○ | |||||
| GBH 220 | ||
| 3611 BA6 0.. | ||
| 摘要 | 摘要 | 720 |
| 摘要 | min | 0-4800 |
| 摘要 | 2.0 | |
| 摘要 | 0-2000 | |
| 摘要 | SDS-plus | |
| 摘要 | 48.5 | |
| 摘要 | 22 | |
| 摘要 | 13 | |
| 摘要 | 30 | |
| 摘要 | 2.3 | |
| 摘要 | 0-2000 | |
A) 6-12
mnnnnae nnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnee
n7n
1aovaiolwnnnnnuu (12)
aannnnnnae nnnnnnnnnnnnnnnnnnne
mwnuunwun (nunnuA)
nunnnnnnnnnnnn (12) nuuunnuuulna
- nannnnaaannnnnne SDs plus (17)
-1n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n7n
-（1）/（16）
nannnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn
-aaananaan (5)wnanauananaan an 1(1)/nunnnnnaaannn (16) an
n
（10）JgJ/（jgljgl J- 《g》g
（19）aJGL （1）-
jLJUJI JUJI JU
（15）uUulUgolsswU（16）
j/duw jw uaiuui jyj ydawl oJgai jbi) gblj iuaJI uaiJI uB(
（5）（1）（a）- 1（j）（j）（j）（j）（j）（j）（j）（j）（j）（j）（j）（j）（j）（j）（j）（j）（j）（j）（j）（j）（j）（j）（j）（j）（j）（j）（j）（j）
J
JU 1000000000000000000000000000000000000000000000000000000000000000000000000000000
(SDS-plus)
(Cgjgl)SDS-plus Jgwl 0c gJg 0c gJg 0c gJg 0c gJg 0c gJg 0c gJg 0c gJg 0c gJg 0c gJg 0c gJg 0c gJg 0c gJg 0c gJg 0c gJg 0c gJg 0c gJg 0c gJg 0c
d aagw g jlll o 1jla 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j
sllgwsuull
(EgJglj) JgJSJ 1 gSDS-plus jgs JgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJgJg
g
（Sui aJ jI Sui j uai dS Sglb.）23(
23g<swj dglg
（gocosjlgss）13（doJyJyJyJy
jugojlgJ (11) gac ojjg juiu bii (sI
(12)SosduuJjg
UJ（jloio jia119j0）uSo Silw
jIjpaia.∑uJl（UwJgJgOxJla）
o slawu w u wluu 1w
a9 wg yIwJgjggl OJyIg j JgJgJgJg
5(auijla
.ugjglgjgljglj126Jwglg
uugwg
oLwJgJgJgJgJg
JjI (Sg) j (SjL aig SjP oJil j I J
jui j1i iuiai dawg sji
u9g
:3j CwJdsL.51
（）8（）
.
-335 1000
Jgj JgJgJgS, L0 ojo)8(aLqil lI
JUe CwJ
jSgolgogog
sJusJgJU
7.（）
