Typ av produkt	Köksfläkt
Märke	Thermex
Modell	Metz Mini
Bredd	60 cm
Djup	50 cm
Höjd (min-max)	60-110 cm
Vikt	15 kg
Strömförsörjning	220-240 V, 50 Hz
Maximal utsugningskapacitet	650 m³/h
Antal hastighetsnivåer	3
Belysning	2 x 3 W LED
Typ av fettfilter	Tvättbart aluminium
Kolfilter (valfritt)	För recirkulationsläge
Ljudnivå (max hastighet)	58 dB(A)
Reglage	Elektroniska tryckknappar
Luftkanaldiameter	150 mm
Energiklass	A+
Rengöring av fettfilter	Handdisk eller diskmaskin
Säkerhetsfunktioner	Automatisk avstängning, säkerhetsbrytare
Reservdelar tillgängliga	Fettfilter, kolfilter, LED-lampor
Installationstyp	Väggmonterad eller recirkulation
Certifiering	CE, WEEE

Vanliga frågor - Metz Mini Thermex

Hur installerar jag köksfläkten Thermex Metz Mini?

Fläkten kan installeras som kanalansluten eller recirkulerande modell. Följ monteringsmallen och se till att avståndet till hällen är minst 65 cm. Använd lämpliga väggankare och anslut kanalen till ett 150 mm utlopp.

Hur ofta ska jag rengöra fettfiltren?

Aluminiumfettfiltren bör rengöras var tredje månad eller oftare vid intensiv användning. De tål maskindisk vid låga temperaturer.

Vilken typ av kolfilter behöver jag för recirkulationsläge?

För recirkulation, använd ett kompatibelt kolfilter (t.ex. Thermex reservdel). Byt var 6-12:e månad beroende på användning.

Kan jag använda fläkten utan kanal?

Ja, Metz Mini kan användas i recirkulationsläge genom att installera ett kolfilter. Den filtrerade luften återförs då till köket.

Vilken ljudnivå har denna fläkt?

Ljudnivån varierar från 35 dB på lägsta hastighet till 58 dB på högsta hastighet, vilket är typiskt för en kompakt fläkt.

Hur byter jag LED-lamporna?

Stäng av strömmen, ta bort lamplocket och byt LED-modulen mot en kompatibel 3W LED (t.ex. G4-sockel). Se till att fläkten är frånkopplad.

Varför suger inte min fläkt som den ska?

Kontrollera att fettfiltren är rena och att kanalen inte är blockerad. Vid recirkulation, se till att kolfiltret inte är mättat. Kontrollera även att hastighetsinställningen är tillräcklig.

Vilka är måtten och vikten på fläkten?

Fläkten mäter 60 cm bred, 50 cm djup och har en justerbar höjd från 60 till 110 cm. Den väger cirka 15 kg.

Är fläkten kompatibel med fjärrkontroll?

Nej, Metz Mini har elektroniska tryckknappar på frontpanelen. Den stöder inte fjärrkontroll.

Hur återställer jag filtermättnadsalarmet?

Efter rengöring eller byte av filter, tryck och håll in filteråterställningsknappen (vanligtvis 'hastighet' eller 'ljus'-knappen) i 3 sekunder tills indikatorn släcks.

BRUKSANVISNING Metz Mini Thermex

Serviceafdelingen hos Thermex kan kontaktes med henblik på:

Serviceavdelingen hos Thermex kan kontaktes med henblikk på:

Förpackningen innehåller 24

Montering 25

El installation 28

Underhåll och rengöring 29

Service 30

ALLMÄNT

• Fläktkåpan har utvecklats och producerats i enlighet med DS/EN 60335-1.
• Den här fläktkåpan är endast avsedd för användning i privatbo-städer. Om den används i andra syften upphör reklamationsrätten att gälla.
• All installation ska utföras av en utbildad tekniker i överensstämmelse med anvisningarna från Thermex Scandinavia A/S (Thermex) och gällande lagstiftning.
• Thermex avsäger sig allt ansvar för skador som uppstår till följd av felaktig installation, montering, användning eller felaktiga inställningar.

FÖRE MONTERING/DRIFTSÄTTNING

• Kontrollera fläktkåpan beträffande transportskador, fel och brister direkt vid mottagandet.
• Transportskador ska anmälas direkt vid mottagandet till transportfirman och Thermex.
• Fel och brister ska anmälas till Thermex inom 8 dagar efter mottagandet och senast innan montering/drifttagning.

MONTERING

• Fläktkäpan är avsedd för drift vid 230 volt ±10 % \~50 Hz ±10 % i enlighet med SS-EN 50160.
• Anslut fläktkåpan med den påmonterade stickkontakten. OB-SERVERA: Om stickkontakten har jordanslutning ska fläktkåpan anslutas till jord.
• För modeller med extern motor är det viktigt att man INTE använder gemensam nolla vid installation av fläktkápa och motor, eftersom detta påverkar styrningen av fläktmotorn.
• Vid användning av extern motor från annan leverantör SKA det säkerställas att motorn fungerar tillsammans med den valda fläktkåpan. Annars bortfaller reklamationsrätten för fläktkåpan.
• Anslut inte ström till fläktkåpan förrän monteringen är slutförd.

• Luften får inte ledas ut från fläktkåpan genom rör avsedda för utsug från apparater som använder gas eller andra brännbara material – det måste finnas ett separat utsug.

• Nationell lagstiftning, byggregler osv. gällande evakuering av luft ska följas.

• Använd alltid den ursprungliga utsugsdimensionen. Om en mindre utsugsdimension används försämras effekten och ljudnivån ökar.
• Utsuget från fläktkåpan och ut i det fria bör vara så kort som möjligt för att få största möjliga effekt ur fläktkåpan.
• Antalet böjar på utsuget bör minimeras så långt det är möjligt för att fläktkåpan ska få högsta möjliga effekt.
• Thermex rekommenderar att du alltid använder ljud- och kondensisolerad utsugsslang vid genomföring i icke uppvärmda rum.
• Thermex rekommenderar att en ljuddämpare används tillsammans med flexslangar för att minimera ljudnivän.
• Vid användning av flexslang ska du alltid säkerställa att denna är fullständigt utsträckt för att minimera luftmotståndet och därmed uppnå maximal sugförmåga.
• Olika material kräver lika typer av väggpluggar och skruvar. Använd pluggar och skruvar som passar materialet där fläktkåpan ska monteras.
• Om du inte följer monteringsanvisningarna för skruvar och beslag finns risk för elektrisk stöt.
• Minimiavståndet till gasspisar från brännarkant till fläktkåpans undersida MÅSTE vara 65 cm enligt SS-EN 60335-2-31.
• För skåpsmonterade, frihängande och väggmonterade fläktkåpor rekommenderar Thermex att avståndet mellan spishäll och fläktkåpa är mellan 50 cm och 70 cm för att säkerställa maximal sugförmåga.
• Kontrollera alltid angivet minimiavständ mellan spishäll och fläktkåpa i spisens bruksanvisning. Om bruksanvisningen anger ett större avständ än det som Thermex rekommenderar SKA föreskrifterna för spisen följas.
• För takmonterade modeller rekommenderar Thermex att avständet mellan spishäll och fläktkåpa inte överstiger 3 meter.

FÖRPACKNINGEN INNEHÅLLER

Metz Mini med intern motor:

• 1 Mini Micro
  • 1 bruksanvisning
  • 1 monteringsanvisning
  • 1 fjärrkontroll med batteri
• trådförlängning
• 2 proppar

MONTERING

Metz Mini finns i olika modeller. Den kan fås med intern motor eller anpassad för extern motor. Fläktkåpan kan användas till evakuering eller för recirkulation av luften. Fläktkåpan ska monteras i ett överskåp. Följ de steg som passar beroende på vilken typ av utsug som har valts.

MONTERING AV FLÄKTKÁPAN

Montera fläktkåpan i skåpet i följande steg:

Mät upp och skär hål i skåpet enligt måtten på den valda modellen.

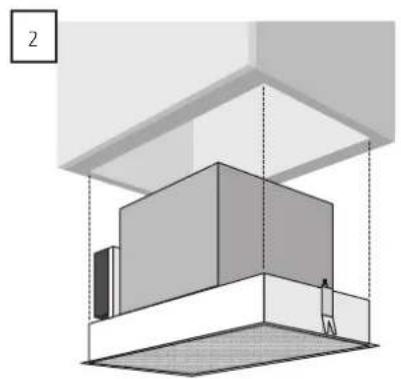

För upp fläktkåpan i det utskurna hålet i skåpet. OBSERVERA: Observera att Thermex logotyp ska vara vänd utåt mot rummet innan fläktkåpan monteras i skåpet.

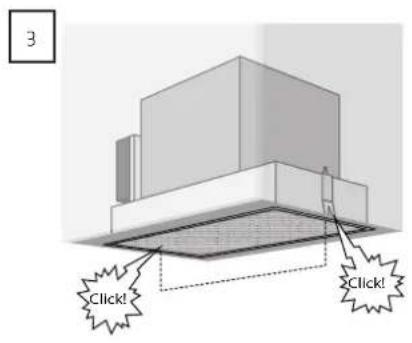

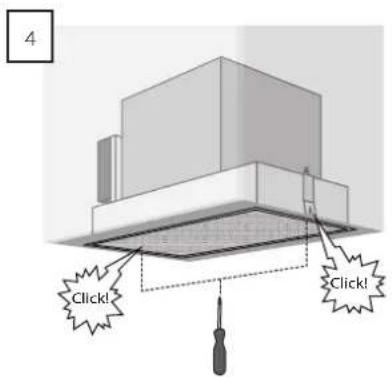

Fläktkåpan ska föras upp tills beslagen "klickar" över skäpets botten.

Om beslagen inte "klickar" ska du föra dem på plats genom att trycka på de monteringsskruvar som håller fast beslagen. Detta görs med en skruvmejsel genom de två hålen i hörnen.

Justera beslagen så att fläktkåpans kant är i jämnhöjd skåpets undersida. Gör detta genom att dra åt skruvarna med en skruvmejsel genom de två hålen i fläktkåpan.

Efter slutförd justering ska täckpropparna monteras i skruvhålen för att undvika luftljud.

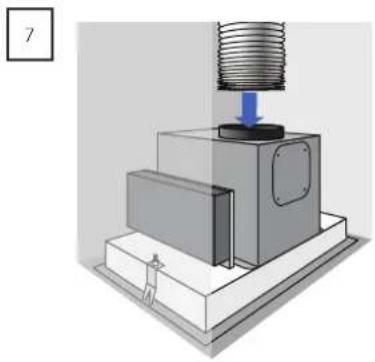

Montera kanalen/slangen på fläktkåpan. Kontrollera noggrant att kallrasskyddet kan öppnas och stängas fritt. OBSERVERA: Detta gäller inte om fläktkåpan används till recirkulation.

VÄNDBART UTSUG

Utsuget på den här modellen kan vändas. Gör så här för att vända utsuget:

1

Ta loss motorhuset från fläktkåpan. Demontera motorn från motorhuset genom att skruva ut skruvarna.

3

Demontera flänsen från motorhusets sida genom att skruva ut skruvarna.

OBSERVERA: Tänk på muttrarna på insidan av motorhuset.

4

Montera stosen på motorhuset.

Fäst motorn i motorhuset så att utsuget kommer ut på motorhusets sida..

6

Montera motorhuset på fläktkåpan igen.

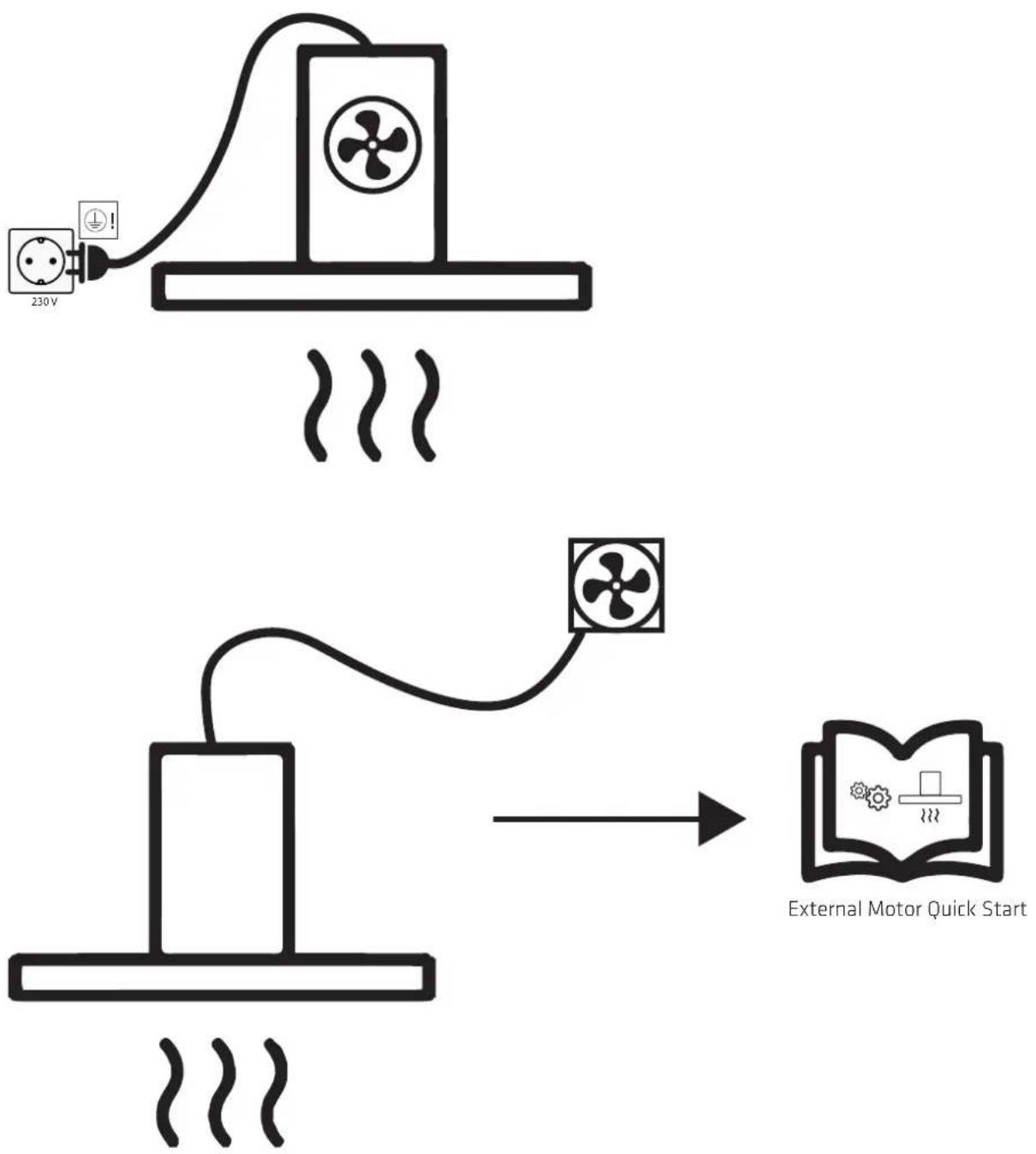

FLYTTA MOTORN

Motorn på denna modell kan flyttas upp till 5 meter och kan därmed användas som en extern motor. Motorn flyttas enligt följande:

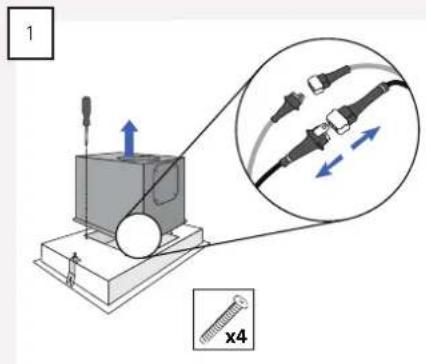

Koppla bort ledningarna och skruva loss skruvarna mellan motorhus och fläktkåpa.

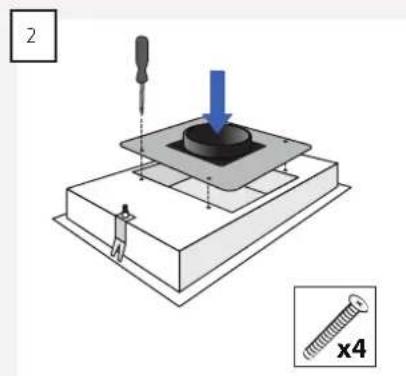

Montera den medföljande stosen på fläktkåpan där motorn tidigare var ansluten.

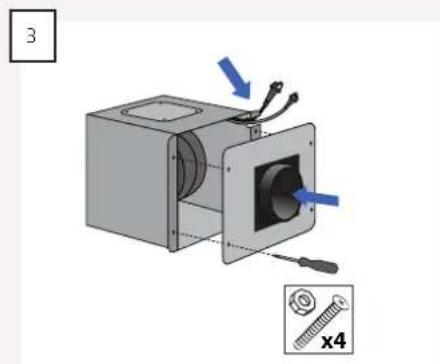

Montera den medföljande flänsen på motorhuset.
OBS: Se till att ledningarna är urkopplade enligt bilden.

Placera motorn max. 5 meter från fläktkåpan och anslut rör mellan fläktkåpa och motor enligt gällande byggnorm.
OBS: Motorhuset måste isoleras för att förhindra kondens.

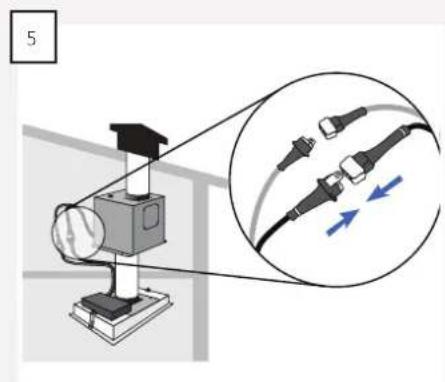

Anslut motorn till fläktkåpan med de medföljande förlängningssladdarna. När fläktkåpan och motorn är anslutna kan fläkten användas på vanligt sätt.

EL INSTALLATION

• Bryt alltid strömmen före rengöring.
• Fläktkåpan ska rengöras med jämna mellanrum för att säkerställa optimal drift och lång livslängd.
• Fett och dammrester fastnar i filtret och kan antändas vid felaktigt utförd rengöring.
• Fläktkåpan ska rengöras både utvändigt och invändigt för att undvika fettfläckar på väggar eller andra ytor.

RENGÖRING VARJE DAG

• För fläktkåpor som är inbyggda i skåp, frihängande eller väggminterade rekommenderar Thermex att fettfiltret torkas av med en urvriden trasa efter varje matlagning. Det krävs mycket liten arbetsinsats varje dag för att hålla fläktkåpan ren och effektiv.
• Rostfria ytor ska rengöras med en fuktig trasa med diskmedel och efterbehandlas med metallpolish.
• Lackerade ytor ska rengöras med en fuktig trasa och diskmedel. Använd aldrig slipmedel.

RENGÖRING AV FETTFILTER

Fettfiltren ska rengöras efter behov. Thermex rekommenderar att filtret minst rengörs enligt följande intervall, beroende på vilken typ av stekfett som används:

• Stekmargarin – rengör filtret var 3:e vecka
• Flytande margarin – rengör filtret varannan vecka
• Olja - rengör filtret en gång i veckan
• Frityrstekning – rengör filtret 2–3 gånger i veckan

Gör så här för att diska fettfiltren:

• Ta bort fettfiltret bakom glasluckan och filtret i botten genom att dra i filtrets läsmekanism och lossa filtret från fläktkåpan.
- Blötlägg filtren i varmt vatten med diskmedel och rengör eventuellt med en mjuk borste.
• Efterskölj med varmt vatten.
- Låt filtren torka på en disktrasa eller liknande.
- Upprepa processen om så behövs.
- Montera filtren igen.

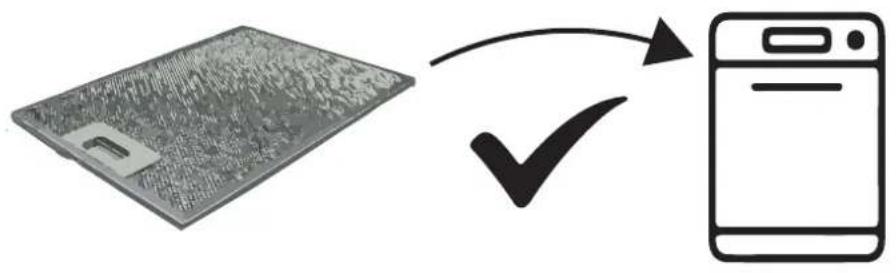

- Filtren kan också diskas i diskmaskinen. Var dock uppmärksam på att maskindisk kan orsaka missfärgning av filtren. Missfärgning av filtren påverkar inte funktionen.

Om recirkulationsfilter används ska dessa inte diskas utan bytas ut vid behov. Thermex rekommenderar byte av recirkulationsfilter minst 2-4 gånger om året.

Innan du felanmäler din köksfläkt är det viktigt att du har läst igenom monterings- och/eller bruksanvisningen noggrant. Detta säkerställer att Thermex kan de dig bästa möjliga support.

Supportavdelningen på Thermex kan kontaktas för att få hjälp med följande:

• Teknisk support vid montering och installation av din köksfläkt.
• Förklaring av funktioner på din köksfläkt.
• Serviceanmodan under reklamationsrätten på din köksfläkt.

Försök alltid innan serviceanmodan under reklamationsrätten på din köksfläkt att bryta strömmen fram till fläkten i ca 5 minuter. Slå därefter på strömmen igen för att se om felet blivit avhjälpt.

Om felet inte blivit avhjälpt, bryt strömmen fram till fläkten i en timma. Om köksfläkten fortfarande inte fungerar som den skall efter att strömmen har varit bruten i en timma, och punkterna i felsökningsöversikten har genomgåtts, kontakta då supportavdelningen.

OBS: Vid reklamationer inom reklamationsrätten kommer du bli ombedd att visa dokumentation i form av kvitto på ditt inköp av fläkten. Spara därför alltid kvittot.

Innan serviceanmälan inom reklamationsrätten är det viktigt att ha alla upplysningar till hands:

• Felbeskrivning
• Modell
• Upplysningar om inköpsställe och datum för köpet
• namn, adress, telefonnummer och eventuella. e-postadress

Serviceanmälan inom reklamationsrätten görs via Thermex hemsida, www.thermex.se, genom att klicka på knappen "Service".

Frågor avseende produkter eller service kan göras hos Thermex supportavdelning, [e-mail] eller tel: [phone].

FELSÖKNINGSÖVERSIKT

PROBLEM MÖJLIG ORSAK LÖSNING
Köksfläkten fungerar inte överhuvudtaget	Det finns ingen ström. Kontrollera elanslutning och säkringar. Bryt strömmentill fläkten i 5 minuter och slå på den igen för att se om felet blivit avhjälpt.
	Fläkten har ingen elanslutning Kontrollera att fläkten	är rätt inkopplad. Bryt strömmentill fläkten i 5 minuter och slå på den igen för att se om felet blivit avhjälpt.
Fläktens sugförmåga är inte till-räcklig	Kallrasskyddet öppnar inte Kontrollera om det ligger	något på kallrasskyddet ellerom slangatsens spännband är för hårt draget så att sp-jället inte öppnar.
	Böjd eller blockerad kanal (Slang)	Kontrollera att slangatsen är helt utsträckt och inte böjdsamt att kanalen inte är blockerad någonstans på vägenut. Åtgärda vid behov.
	Filtrena är smutsiga och igentäpptta. Kontrollera fettfilter och rengör enligt anvisningar omnödvändigt.
