Produkttyp	Fristående kyl-frys
Modell	KGV39VIEA
Märke	Bosch
Total nettokapacitet	346 L
Kylskåpets nettokapacitet	249 L
Frysens nettokapacitet	97 L
Mått (H x B x D)	186 cm x 60 cm x 65 cm
Vikt	75 kg
Energiklass	E (EU 2019)
Årlig energiförbrukning	250 kWh
Ljudnivå	38 dB(A)
Klimatklass	SN-ST (10 °C till 38 °C)
Kylteknik	NoFrost (frostfri frys)
Belysning	LED innerbelysning
Hyllor	5 justerbara glashyllor
Dörrhyllor	3 dörrhyllor
Fryslådor	3 lådor
Ismaskin	Istärningsbricka (manuell)
Kontrolltyp	Elektronisk med LED-display
SuperCool/SuperFreeze	Ja
Dörrlarm	Hörbart larm
Barnsäkring	Ja
Rengöring och underhåll	Rengör kondensorslingor årligen; avfrosta frysen vid behov (NoFrost minskar manuell avfrostning)
Säkerhetsfunktioner	Barnsäkring, dörrlarm, temperaturvarning
Reservdelar och reparerbarhet	Utbytbara dörrtätningar, LED-belysning, hyllor, lådor, filter

Vanliga frågor - KGV39VIEA BOSCH

Hur ställer jag in temperaturen på min Bosch KGV39VIEA kyl?

Tryck på temperaturknappen upprepade gånger för att bläddra genom inställningarna. Rekommenderad kyltemperatur är 4 °C och frysen -18 °C. Använd SuperCool för att snabbt kyla nya livsmedel.

Vad indikerar dörrlarmet och hur stänger jag av det?

Dörrlarmet ljuder om dörren lämnas öppen i mer än 60 sekunder. Stäng dörren ordentligt för att stoppa larmet. Om det fortsätter, kontrollera efter hinder.

Har denna modell NoFrost-teknik?

Ja, Bosch KGV39VIEA har NoFrost i frysavdelningen. Detta förhindrar isbildning, så du behöver aldrig manuellt avfrosta.

Hur aktiverar jag SuperFreeze?

Tryck på SuperFreeze-knappen (eller håll in om multifunktion) för att aktivera. Den sänker snabbt frysen temperaturen för att frysa färsk mat snabbt. Den stängs av automatiskt efter cirka 2-3 dagar.

Vilken klimatklass har detta kylskåp?

Klimatklassen är SN-ST, vilket innebär att den fungerar korrekt vid omgivningstemperaturer från 10 °C till 38 °C. Installera inte där temperaturer faller utanför detta intervall.

Hur ofta bör jag rengöra kondensorslingorna?

Vi rekommenderar att du rengör kondensorslingorna minst en gång om året. Använd en dammsugare eller mjuk borste för att ta bort damm. Detta förbättrar energieffektiviteten.

Kan jag ändra dörrens öppningsriktning?

Ja, dörrgångjärnet kan vändas. Se manualen för detaljerade steg. Du behöver en skruvmejsel och eventuellt en medhjälpare på grund av vikten.

Vad betyder energimärkningen 'E'?

Energiklassen E (på en skala från A till G) indikerar måttlig energiförbrukning. Årlig förbrukning är cirka 250 kWh. För lägre räkningar, håll kylskåpet borta från värmekällor.

Hur byter jag LED innerbelysningen?

LED-belysningen är inte utbytbar av användaren. Om den misslyckas, kontakta Bosch kundtjänst för en ersättningsdel. Den är konstruerad för att hålla apparatens livslängd.

Mitt kylskåp låter ovanligt. Är det normalt?

Vissa ljud är normala: gurglande från köldmedium, klickande från termostat och surrande från kompressorn. Om du hör höga vibrationer eller bankande, se till att apparaten är i våg och inte vidrör väggar.

BRUKSANVISNING KGV39VIEA BOSCH

4.6.2 Montering av hylle 345

4.6.2 Montering av hylle

1.2 Symbolförklaringar....487

1.2.1 Faronivåer 487

1.2.2 Risksymboler....487

1.2.3 Varningarnas struktur 488

1.2.4 Allmänna symboler 488

Säkerhet 489

2.1 Allmänna säkerhetsanvisningar....489

2.1.1 Alla hushållsmaskiner.... 489

Verktyg och hjälpmedel.... 490

Reparation 491

4.1 Byta dörrpackning.... 491

4.1.1 Ta bort dörrpackning 491

4.1.2 Montera dörrpackning 491

4.2 Byta dörrhandtag.... 494

4.2.1 Ta bort dörrhandtag 494

4.2.2 Montera dörrhandtag 494

4.3 Byta dörrens övre gångjärn 495

4.3.1 Ta bort dörrens övre gångjärn.... 495

4.3.2 Montera dörrens övre gångjärn 496

4.4 Byta dörrens mellersta gångjärn 497

4.4.1 Ta bort dörrens mellersta gångjärn.... 497

4.4.2 Montera dörrens mellersta gángjärn.... 497

4.5 Byta dörrens nedre gångjärn 498

4.5.1 Ta bort dörrens nedre gångjärn 498

4.5.2 Montera dörrens nedre gångjäm 498

4.6 Byta hylla 499

4.6.1 Ta bort hylla.... 499

4.6.2 Montera hylla....499

4.7 Byta flaskhylla 500

4.7.1 Ta bort flaskhylla....500

4.7.2 Montera flaskhylla 500

4.8 Byta dörrhylla....501
4.8.1 Ta bort dörrhylla 501
4.8.2 Montera dörrhylla 501

4.9 Byta justerbar dörrhylla....502

4.9.1 Ta bort justerbar dörrhylla 502
4.9.2 Montera justerbar dörrhylla 502

4.10 Byta fack för frysta matvaror 503

4.10.1 Ta bort fack för frysta matvaror....503
4.10.2 Montera fack för frysta matvaror 503

4.11 Byta fack 504

4.11.1 Ta bort fack 504
4.11.2 Montera làda....504

4.12 Byta utdragbar låda....505

4.12.1 Ta bort utdragbar låda 505
4.12.2 Montera utdragbar läda....505

4.13 Byta översta LED-lampan 506

4.13.1 Ta bort LED-lampan 506
4.13.2 Montera översta LED-lampan....507

i Om detta dokument

1.1 Viktig information

1.1.1 Syfte

Dessa reparationstips hjälper kunden att själv reparera maskiner enligt gällande ekodesignbestämmelser (som gäller 03/2021).

De innehåller information om hur vissa reservdelar ska bytas samt tillhörande varningar och risker.

Kontakta vår kundtjänst om du har frågor. Vi ätar oss bara ansvar för skador om repa- rationstipsen har följts korrekt.

1.2 Symbolförklaringar

1.2.1 Faronivåer

Varningsnivåerna består av en symbol och ett signalord. Signalordet visar hur allvarlig faran är.

Varningsnivå Innebörd
⚠ FARAI	Om inte varningsmeddelandet följs kommer det att leda till dödsfall eller allvarliga personskador.
⚠ WARNING!	Om inte varningsmeddelandet följs kan det leda till dödsfall eller allvarliga person-skador.
⚠ FÖRSIKTIGT!	Om inte varningsmeddelandet följs kan det leda till lättare personskador.
OBS!	Om inte varningsmeddelandet följs kan det leda till materialskador.

Grafik 1: Faronivåer

1.2.2 Risksymboler

Risksymboler är symboler som visar typen av fara.

Följande risksymboler används i detta dokument:

Risksymbol Innebörd
	Allmänt varningsmeddelande
	Fara på grund av elektrisk spänning
	Explosionsrisk
	Fara för skärskador
	Fara för krosskador

i Om detta dokument

Risksymbol Innebörd
		Fara på grund av heta ytor
		Fara på grund av starka magnetfält
		Fara på grund av icke-joniserande strål-ning

Grafik 2: Risksymboler

1.2.3 Varningarnas struktur

Varningar i detta dokument har ett standardiserat utseende och en standardiserad struktur.

Farans typ och ursprung!

Möjliga konsekvenser av att faran/varningen ignoreras.

- Atgärder och förbud för att förebygga faran.

Följande exempel visar en vaming som vamar för elstötar från strömförande delar. Det står vilken åtgård som förebygger faran.

Risk för elstötar på grund av strömförande delar!

Dödsfall på grund av elstötar

Koppla bort maskiner från elförsörjningen minst 60 sekunder innan reparationer påbörjas.

1.2.4 Allmänna symboler

Följande allmänna symboler används i detta dokument:

Allm. symbol Innebörd
	Identifiering av ett särskilt tips (text och/eller bild)
	Identifiering av ett enkelt tips (endast text)

Allm. symbol Innebörd
	Identifiering av en länk till en videohandledning
	Identifiering av verktyg som behövs
	Identifiering av villkor som måste vara uppfyllda
	Identifiering av ett tillstånd (om ..., så ...)
	Identifiering av ett resultat
Start Identifiering av en tangent eller knapp
[00123456] Identifiering av ett materialnummer
Status Identifiering av text/fönster som visas (i maskinens display)

Grafik 3: Allmänna symboler

Säkerhet

2.1 Allmänna säkerhetsanvisningar

2.1.1 Alla hushållsmaskiner

Risk för elstötar på grund av strömförande delarl

■ Fel vid reparationer som berör elkomponenter kan orsaka elstötar!
- Koppla bort maskinen från elnätet minst 60 sekunder innan arbetet påbörjas.
- Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

Risk för personskador på grund av vassa kanter!

■ Använd skyddshandskar.

Risk för krosskador vid reparation, underhåll, felsökning och service på grund av tunga och rörliga komponenter

■ Använd skyddsskor.
■ Säkra tunga komponenter så att de inte faller ner.
■ Stick inte in kroppsdelar i rörliga komponenter.
Risk för maskinens säkerhet/funktion!
■ Använd endast originaldelar.

Risk för skador på komponenter känsliga för statisk elektricitet (ESD)!

■ Rör inte modulerna samt anslutningar och strömförande ledningar.

Verktyg och hjälpmedel

Beteckning Detaljer Bilder
Skyddstrasa[00342013]	60 cm x 50 cm
Spårskruvmejsel Blad	2,4 mm x 0.4 mm x60 mm, i kitet [00341820]
Specialverktyg[00342180]
Sugkopp[00342224]	∅50 mm
Torxbits TX20[00340865]	6,3 mm (1/4")
Spårskruvmejsel Blad	10 mm x 1,6 mm x200 mm

Reparation

4.1 Byta dörrpackning

Förutsättning:

Dörren är öppen.

4.1.1 Ta bort dörrpackning

1. Lossa dörrpackningen från spåret i högra och vänstra hörnet.

1. Dra ut dörrpackningen från spåret.

	Den nya dörrpackningens tjocklek kan avvika något från den gamla dörrpackningens tjocklek. Detta kommer inte påverka stängningsegenskaperna eller funktionen längsiktigt.
	Om apparaten har justerbara gångjärn eller gångjärnsfästen kan du optimera stängningsegenskaperna senare.
	Små sidohål i dörrpackningen fyller en funktion (krävs för ventilation). Dessa utgör inga tillverkningsfel.

Reparation

1. Kontrollera om spåret för packningen har skador.

1. if Om spåret för packningen är skadat: - Kontakta kundtjänst.

2. i Viss deformering av dörrpackningen är normalt och påverkar inte packningens funktion. Det rekommenderas att man sträcker dörrpackningen innan den sätts in i apparaten.

Värm dörrpackningen med en hårtork eller hett vatten och forma om den med händerna.

1. Tryck in packningens hörn längst upp och längst ner i spåret.

1. Tryck in hela packningen i spåret bit för bit.

Dörrpackningen är monterad.

Reparation

√ Apparaten är bortkopplad från strömförsörjning.

Dörren är öppen.

1. Ta bort de två skruvhättorna (1).

2. Skruva ur de två skruvama (2).

3. Ta bort dörrhandtaget (3).

Dörrhandtaget för den andra dörren kan tas bort på samma sätt.

4.2.2 Montera dörrhandtag

Montera i omvänd ordning.

Reparation

4.3 Byta dörrens övre gångjärn

Nödvändiga verktyg:

Torxbits TX20 6,3 mm (1/4") [00340865]

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Tillbehör inuti apparaten har tagits bort.

4.3.1 Ta bort dörrens övre gångjärn

1. Lägg ner apparaten på baksidan.

1. 1. Tryck på det övre gångjärnsskyddet på båda sidor (1).

2. Flytta ut det övre gångjärnsskyddet (2).

3. Vrid gångjärnsskyddet (3).

4. Ta bort det övre gångjärnsskyddet (4).

5. Skruva ur de två skruvarna (5).

6. Ta bort det övre gångjärnet (6).

Det övre gångjärnet har tagits bort.

4.3.2 Montera dörrens övre gångjärn

Montera i omvänd ordning.

Reparation

4.4 Byta dörrens mellersta gångjärn

Nödvändiga verktyg:

Torxbits TX20 6.3 mm (1/4") [00340865]

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Tillbehör inuti apparaten har tagits bort.
Dörrens övre gångjärn har tagits bort.

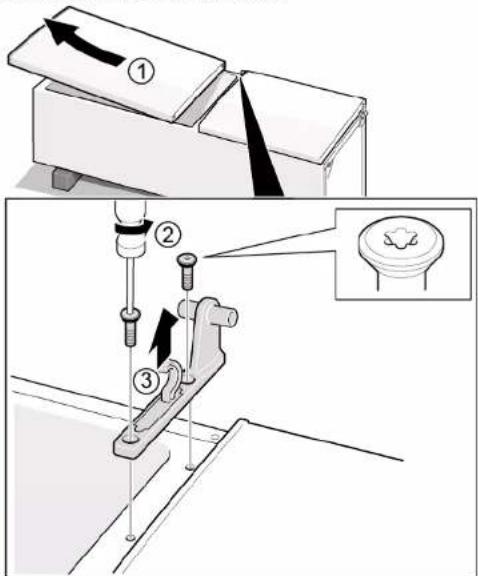

4.4.1 Ta bort dörrens mellersta gångjärn

▶ 1. Ta bort kyldelens dörr (1).
2. Skruva ur de två skruvarna (2).
3. Ta bort det mellersta gångjärnet (3).

Det mellersta gångjärnet har tagits bort.

4.4.2 Montera dörrens mellersta gångjärn

Montera i omvänd ordning.

Reparation

4.5 Byta dörrens nedre gångjärn

Nödvändiga verktyg:

Torxbits TX20 6.3 mm (1/4") [00340865]

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Tillbehör inuti apparaten har tagits bort.
Det övre gängjämet har tagits bort.
Det mellersta gångjärnet har tagits bort.

4.5.1 Ta bort dörrens nedre gångjärn

▶ 1. Ta bort frysdelens dörr (1).
2. Skruva ur skruven (2).
3. Vrid ut det nedre gångjärnet (3).
4. Ta bort det nedre gángjärnet (4).

Dörrens nedre gångjärn har tagits bort.

4.5.2 Montera dörrens nedre gångjärn

Montera i omvänd ordning.

Reparation

4.6 Byta hylla

Förutsättning:

Dörren är öppen.

4.6.1 Ta bort hylla

Dra ut hyllan.

Montera i omvänd ordning.

Reparation

4.7 Byta flaskhylla

Förutsättning:

Dörren är öppen.

4.7.1 Ta bort flaskhylla

Montera i omvänd ordning.

Reparation

4.8 Byta dörrhylla

Förutsättning:

Dörren är öppen.

4.8.1 Ta bort dörrhylla

Lyft dörrhyllan uppát.

Montera i omvänd ordning.

Reparation

4.9 Byta justerbar dörrhylla

Förutsättning:

Dörren är öppen.

4.9.1 Ta bort justerbar dörrhylla

Flytta den höjdjusterbara dörrhyllan uppåt tills dörrhyllan lossnar från hållaren.

Montera i omvänd ordning.

Reparation

4.10 Byta fack för frysta matvaror

Förutsättning:

Dörren är öppen.

4.10.1 Ta bort fack för frysta matvaror

1. Dra ut facet för frysta matvaror helt (1).
2. Ta bort facet för matvaror (2).

Facket för frysta malvaror har tagits bort.

4.10.2 Montera fack för frysta matvaror

Montera i omvänd ordning.

Reparation

4.11 Byta fack

Förutsättning:

Dörren är öppen.

4.11.1 Ta bort fack

1. Ta ut det nedre kylfacket (1).
2. Ta ut det övre kylfacket (2).

Montera i omvänd ordning.

Reparation

4.12 Byta utdragbar låda

Förutsättning:

Dörren är öppen.

4.12.1 Ta bort utdragbar låda

1. Dra ut den utdragbara lådan helt (1).
2. Ta bort den utdragbara lådan (2).

Den utdragbara lådan har tagits bort.

4.12.2 Montera utdragbar låda

Montera i omvänd ordning.

Reparation

4.13 Byta översta LED-lampan

Nödvändiga verktyg:

Spårskruvmejsel Blad 2,4 mm x 0.4 mm x 60 mm, i kitet [00341820]

Din apparat har en underhällsfri LED-lampa. Dessa lampor får endast bytas av kundtjänst eller auktoriserade tekniker!

Risk för elstötar på grund av strömförande delar!

Livsfara på grund av elstötar vid felaktiga reparationer

Elektriska delar ska repareras av behörig elektriker.
- Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

Risk för elstötar på grund av strömförande delar!

Dödsfall på grund av elstötar

- Koppla bort maskiner från elförsörjningen minst 60 sekunder innan reparationer påbörjas.

Vassa kanter!

Skärskador

Använd skyddshandskar.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
Dörren är öppen.
√ Tillbehör överst inuti apparaten har tagits bort.

4.13.1 Ta bort LED-lampan

1. Flytta LED-lampan át vänster.

LED-lampans elanslutning är bortkopplad.

1. Lossa LED-lampans hakar.

1. Ta bort LED-lampan genom att flytta den framåt.

4.13.2 Montera översta LED-lampan

Montera i omvänd ordning.
