Latitude C840 - Bärbar dator DELL - Gratis bruksanvisning och manual

Produkttyp	Företagslaptop
Chassifärg	Silver-svart
Mått (bredd x djup x höjd)	330 x 274 x 43 mm
Vikt	Cirka 3,0 kg
Processor	Intel Pentium 4-M upp till 2,4 GHz
RAM-minne	256 MB - 1 GB (max 2 GB)
Hårddisk	20-40 GB (ATA-100)
Skärm	15-tums TFT XGA (1024x768) eller SXGA+ (1400x1050)
Grafikkort	ATI Mobility Radeon 7500 (32-64 MB VRAM)
Optisk enhet	CD-RW/DVD-ROM combo
Portar	2x USB 2.0, 1x VGA, 1x DVI, 1x IEEE 1394 (FireWire), 1x modem RJ-11, 1x Ethernet RJ-45, 2x ljud (hörlurar/mikrofon), 1x LPT (parallell)
Batteri	Litiumjon 6-cellig, cirka 3 timmars drift
Nätadapter	65 W (ingångsspänning 100-240 V AC)
Operativsystem	Windows XP Professional (standard)
Specialfunktioner	TPM-modul (Trusted Platform Module), fingeravtrycksläsare (valfritt), dockningsanslutning
Underhåll och rengöring	Torka med mjuk, torr trasa; undvik vätskor; använd inte lösningsmedel
Säkerhet	Kensington-lås, BIOS- och systemlösenord, kabellås
Reservdelar och reparerbarhet	Batteri, nätadapter, hårddisk, RAM-minne, tangentbord, fläkt – möjlig användarbyte
Allmän information	Modell Latitude C840 från Dell, tillverkningsår cirka 2002-2004, avsedd för kontors- och mobilt arbete

Vanliga frågor - Latitude C840 DELL

Hur återställer man BIOS-lösenordet på Dell Latitude C840?

För att återställa BIOS-lösenordet, koppla bort strömmen och ta bort CMOS-batteriet i några minuter. Sätt sedan tillbaka batteriet och slå på datorn. Lösenordet återgår till fabriksinställningarna. Om det inte hjälper kan det vara nödvändigt att kortsluta en bygel på moderkortet – detaljer i servicehandboken.

Vilken är den maximala RAM-storleken?

Dell Latitude C840 stöder maximalt 2 GB DDR RAM (266 MHz) i två platser (1 GB per plats). Det rekommenderas att använda PC2100-moduler.

Hur byter man batteri på Latitude C840?

Stäng av datorn, koppla bort nätadaptern. Vänd på datorn och skjut batterispärrarna. Ta bort det gamla batteriet och skjut in det nya tills spärrarna låses. Anslut nätadaptern och starta datorn.

Kan man ansluta en extern bildskärm?

Ja, datorn har VGA- och DVI-portar. Du kan ansluta en extern bildskärm och växla visning med tangenterna Fn+F8.

Hur rengör man datorskärmen?

Använd en mjuk, lätt fuktig mikrofibertrasa (endast vatten). Använd aldrig alkohol, ammoniak eller slipande medel. Stäng av datorn före rengöring.

Vilken hårddisk passar till Latitude C840?

En standard 2,5-tums IDE PATA (ATA-100) hårddisk med höjd 9,5 mm. Kapacitet upp till 40 GB rekommenderas av tillverkaren, men en större kan installeras med lämplig firmware.

Hur ansluter man till internet?

Datorn har en Ethernet RJ-45-port för kabelanslutning och ett telefonmodem. Du kan också använda ett PCMCIA Wi-Fi-kort (inget inbyggt Wi-Fi).

Kan man använda en universalladdare?

Ja, förutsatt att laddaren har utspänning 19,5 V och ström minst 3,34 A (65 W). Kontakten måste vara kompatibel med Dells uttag (diameter 7,4 mm).

Hur uppdaterar man BIOS?

Ladda ner den senaste BIOS från Dells officiella webbplats (modell Latitude C840). Kör den körbara filen i Windows eller skapa en startdiskett. Följ anvisningarna på skärmen. Stäng inte av datorn under uppdateringen.

Varför blir datorn överhettad?

Kontrollera om fläkten är blockerad av damm. Rengör ventilationsöppningarna med tryckluft. Byt ut termisk pasta på processorn och grafikkortet. Använd datorn på en hård, plan yta.

BRUKSANVISNING Latitude C840 DELL

Bruk av datamaskinen 155

Ergonomisk bruk 156

Arbeide inne i datamaskinen 156

Beskytte mot elektrostatisk utladning 157

ADVARSEL: Feil eller langvarig bruk av tastaturet kan före til skade.

Kommentarer av typen Obs!, Viktigt! och Varning!

Obs! En kommentar av typen Obs! anger viktig information som hjälper dig använda datorn bättre.

Viktigt! En kommentar av typen Viktigt! används för situationer där det kan uppstå skador på maskinvara eller förlust av data och beskriver hur du undviker problemet.

Varning! En kommentar av typen Varning! visar på en potentiell risk för egendoms-, personskador eller dödsfall.

Förkortningar och akronymer

En fullständig lista över förkortningar och akronymer finns i Användarhandboken (beroende på operativsystemet dubbelklickar du på ikonen Användarhandbok på skrivbordet eller klickar på Start, Hjälp och support, Användarhandbok och systemhandbok och sedan på Användarhandbok).

Information i dokumentet kan ändras utan föregående meddelande. © 2002–2003 Dell Computer Corporation. Med ensamrätt.

Återgivning i någon form utan skriftligt tillstånd från Dell Computer Corporation är strängt förbjuden.

Varumärken som återfinns i denna text: Dell, DELL-logotypen, Latitude, TrueMobile och AccessDirect är varumärken som tillhör Dell Computer Corporation; Microsoft och Windows är registrerade varumärken som tillhör Microsoft Corporation.

Övriga varumärken kan användas i dokumentet som hänvisning till antingen de enheter som gör anspråk på varumärkena eller deras produkter. Dell Computer Corporation frisäger sig från allt ägandeintresse för andra varumärken än sitt eget.

Modell PP01X

Mars 2003 P/N 6G853 Rev. A01

Innehåll

Varning! Säkerhetsanvisningar 275

Allmänna 275

Strömförsörjning 276

Batteri 277

Flygresor 278

EMC-anvisningar 278

När du använder datorn 279

Ergonomiska datorvanor 280

När du arbetar inuti datorn 280

Skydd mot elektrostatisk urladdning 281

Batteriavfallshantering 281

Söka efter information och hjälp 282

Installera datorn 284

Om datorn 286

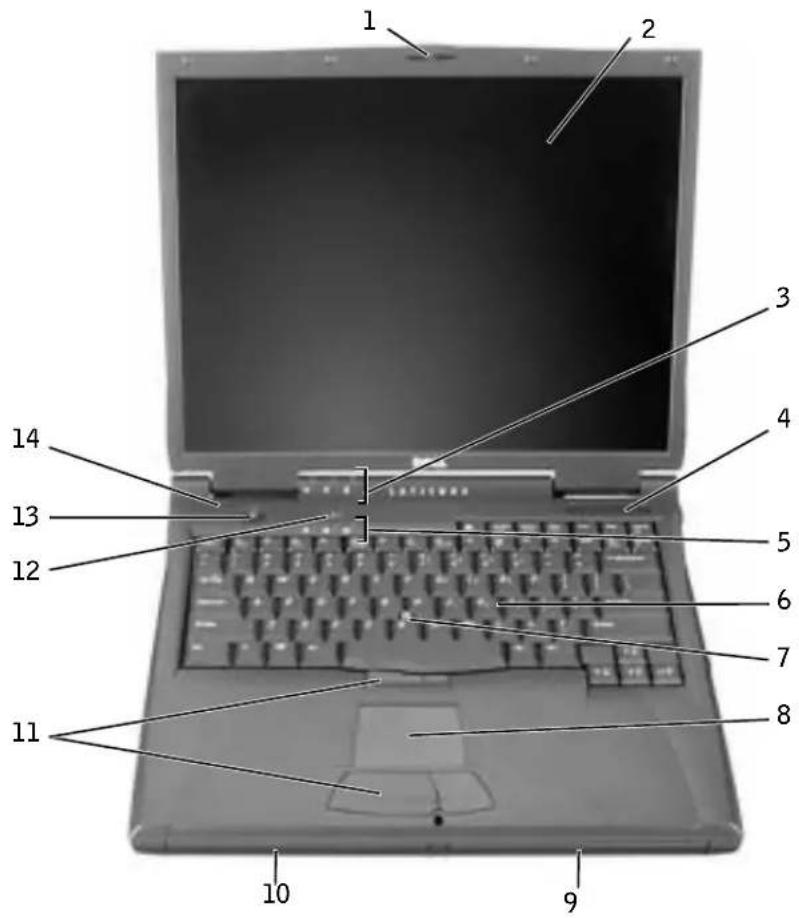

Framifrån 286

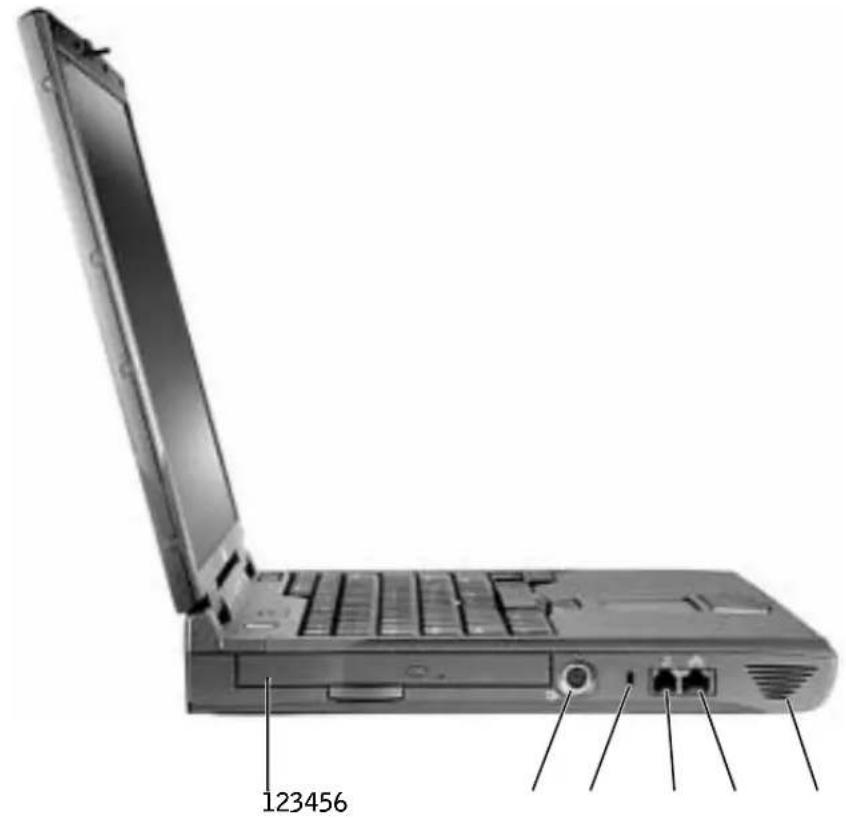

Från vänster 287

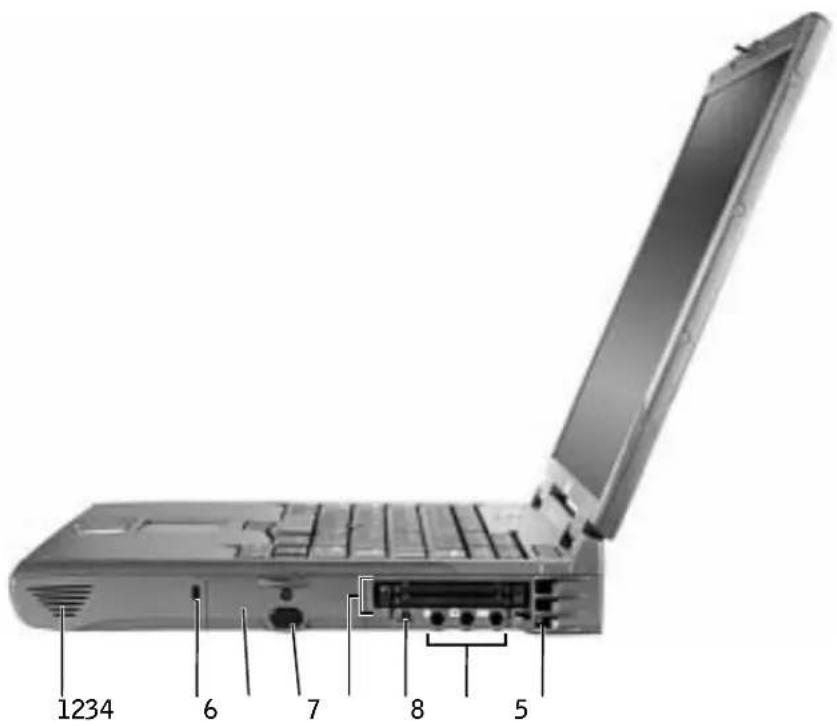

Från höger 288

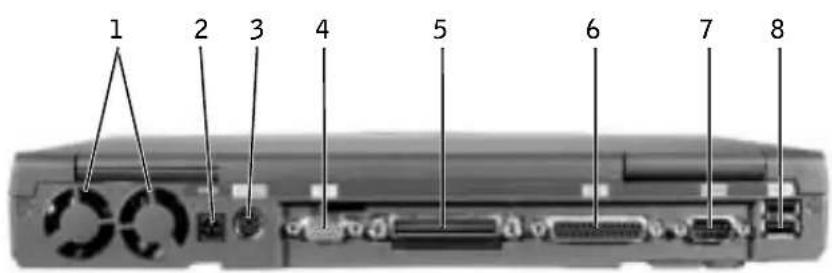

Bakifrån 289

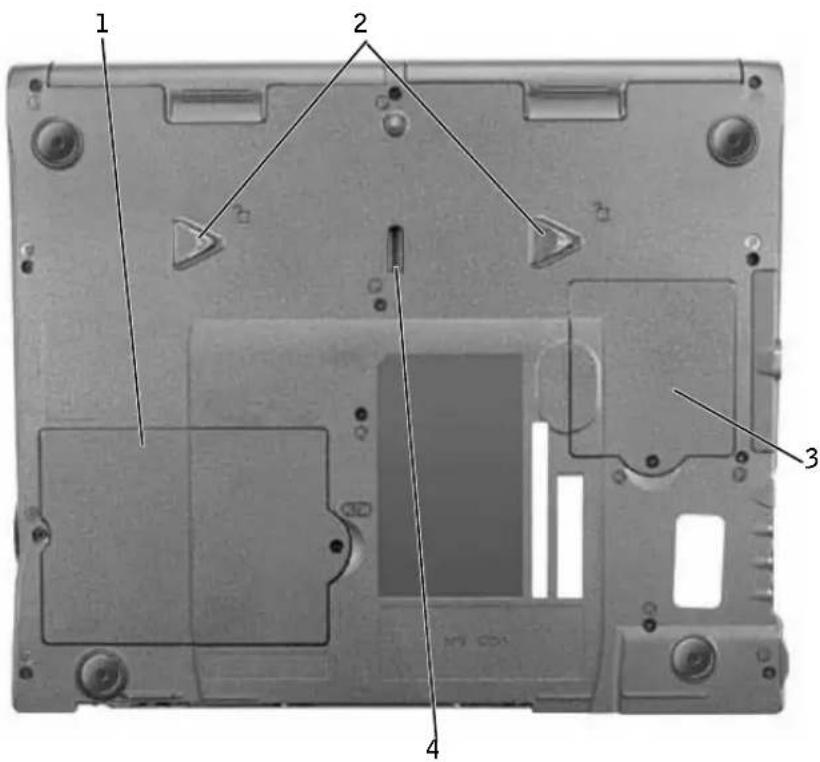

Undersida 290

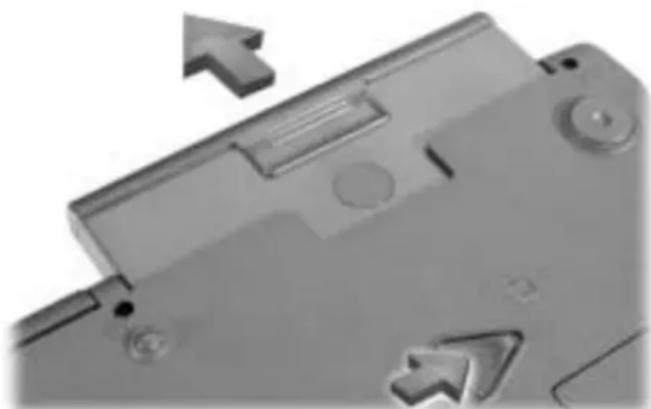

Ta bort ett batteri 291

Sätta in ett batteri 291

Köra Dell Diagnostics 292

Föreskrifter 293

Varning! Säkerhetsanvisningar

Använd följande säkerhetsföreskrifter för att skydda datorn, dig själv och din omgivning.

Allmänna

• Försök inte reparera datorn själv, om du inte är en utbildad servicetekniker. Följ alltid installationsanvisningarna noggrant.
• Om du använder en förlängningssladd med nätadaptern kontrollerar du att det totala amperevärdet (A) på de produkter som är anslutna till förlängningssladden inte överstiger förlängningssladdens amperevärde.
• För inte in föremål i ventilationshålen eller andra öppningar i datorn. Det finns risk för brandfara eller elstötar om de inre komponenterna kortsluts.
• Förvara inte datorn i miljöer med begränsad luftcirkulation, t ex i en datorväskå eller en stängd portfölj, när datorn är igång. Om luftcirkulationen hindras kan datorn skadas eller fatta eld.
• Lämna aldrig datorn nära ett element eller en annan värmekälla. Undvik att blockera ventilationsuttagen. Placera aldrig papper under datorn. Förvara alltid datorn på en öppen yta och lämna den aldrig på en säng, soffa eller matta.
• Placera nätadaptern i ett ventilerat utrymme, t ex på en bordsyta eller på golvet, när den används för drift eller laddning av batteriet. Täck inte över adaptern med papper eller andra föremål som gör att den inte kyls ned som avsett. Använd aldrig nätadaptern i en bärväska.
• Nätadaptern kan bli varm vid normal användning av datorn. Var försiktig när du tar i nätadaptern under eller direkt efter att du använt datorn.
• Använd inte den bärbara datorn vilande mot bar hud under längre perioder. Undersidans yttemperatur stiger vid normal användning (i synnerhet om datorn drivs via elnätet). Långvarig kontakt med bar hud kan medföra obehag och eventuellt brännskada.
• Använd inte datorn där den kan utsättas för väta, t ex nära ett badkar, ett handfat eller en simbassäng eller i en fuktig källare.
• Om datorn innehåller ett inbyggt modem eller extramodem (PC-kort), tar du bort modemkabeln vid åskväder, så undviker du den lilla risken att få en elektrisk stöt vid ett åskncdslag i telefonlcdningen.

Varning! Säkerhetsanvisningar (fortsättning)

• För att undvika risken för elstötar ska du inte koppla in eller koppla ur någon slags kabel eller på annat sätt hantera eller omkonfigurera denna produkt vid åskväder. Använd inte datorn vid åskväder om inte alla kablar har kopplats bort och datorn drivs med batteri.
• Om datorn är utrustad med ett modem ska den kabel som används för modemet vara tillverkad med en minsta ledningsarea på 26 AWG (American wire gauge) och vara försedd med en FCC-kompatibel modularkontakt av typen RJ-11.
• Innan du öppnar locket till minnesmodulen/modemet på datorns undersida, kopplar du bort alla kablar från cluttagen och kopplar bort telefonsladden.
• Kontrollera att du sätter in telefonkabeln i RJ-11-kontakten, och inte RJ-45-kontakten, om datorn är försedd med en RJ-11-kontakt för modemet och en RJ-45-kontakt för nätverket eftersom de ser likadana ut.
• PC-kort kan bli mycket varma vid normal användning. Var försiktig när du tar bort PC-kort efter långvarig användning.
• Koppla alltid ur datorn från cluttaget före rengöring. Rengör datorn med en mjuk trasa fuktad i vatten. Använd inte rengöringsvätskor eller aerosolspray som kan innchålla antändliga ämnen.

Strömförsörjning

• Använd endast den nätadapter som tillhandahålls från Dell och som är godkänd för datorn. Användning av andra nätadaptrar kan medföra brand eller explosion.
• Innan du ansluter datorn till ett eluttag måste du kontrollera nätadapterns märkspänning och försäkra dig om att den stämmer med eluttagets spänning och frekvens.
• Du bryter strömmen till datorn genom att stänga av datorn, ta bort alla batterier som finns i batterifacket eller modulfacket och koppla bort nätadaptern från eluttaget.
• Strömkablarna till nätadaptern och till andra enheter ska anslutas till korrekt jordade uttag för att förhindra elstötar. Dessa strömkablar kan vara försedda med kontakter med tre ledare varav en är avsedd för jordning. Använd inte några adapterkontakter och försök inte avlägsna jordstiftet från kablarna. Om du använder en elektrisk förlängningskabel måste du använda rätt typ med två eller tre ledare som är avpassad för nätadapterns strömkabel.

Varning! Säkerhetsanvisningar (fortsättning)

• Kontrollera att inga föremål ligger på nätadapterms strömkabel och att den inte är placerad så att någon kan snubbla eller trampa på den.
• Var försiktig om du ansluter nätadapterns strömkabel till en grendosa. I vissa grendosor är det möjligt att sätta in kontakten på fel sätt. Om du sätter in kontakten på fel sätt kan permanent skada uppstå på datorn, och det föreligger även risk för elektriska stötar och brand. Försäkra dig om att strömkontaktens jordledare ansluts till motsvarande jordkontakt i grendosan.

Batteri

• Använd endast batterimoduler från Dell™ som är godkända för datorn. Användning av andra batterityper medför ökad risk för brand eller explosion.
• Förvara inte batterier i fickan, väskan eller på något annat ställe där metallföremål (exempelvis bilnyeklar eller pappersgem) kan kortsluta batterikontakterna. Det ökade strömflödet kan medföra mycket höga temperaturer och resultera i skada på batterierna samt brand och brännskador.
• Batteriet kan orsaka brännskador om det hanteras på fel sätt. Ta inte isär det. Hantera skadade eller läckande batterier mycket försiktigt. Om batteriet är skadat kan det läcka elektrolyt som kan ge personskador.
• Förvara batteriet oåtkomligt för barn.
• Förvara eller lämna inte datorn eller batterier i närheten av värmekällor som element, eldstäder, spisar, elektriska uppvärmningsanordningar eller andra värmcalstrande apparater, och utsätt inte datorn eller batterier för temperaturer över 60 °C. Om batterierna hettas upp till för hög temperatur kan de explodera eller avge ämnen som medför brandrisk.
• Kassera inte datorns batterier genom att elda upp dem eller genom att kasta dem tillsammans med hushållssoporna. Batteriet kan explodera. Kassera batterier i enlighet med tillverkarens anvisningar eller kontakta en station för avfallshantering på orten och hör efter vilka regler som gäller. Kassera ett förbrukat eller skadat battcri omgående.

Varning! Säkerhetsanvisningar (fortsättning)

Flygresor

• Vissa nationella luftfartsförordningar eller flygbolagsspecifika föreskrifter kan innehålla begränsningar för hur du får använda din Dell-dator när du befinner dig ombord på ett flygplan. Sådana förordningar och föreskrifter kan till exempel omfatta förbud mot användning av personlig elektronisk apparatur som kan avge radiovågor eller annan elektromagnetisk strålning när du vistas i ett flygplan.
• För att vara säker på att du följer alla gällande föreskrifter bör du, om din portabla Dell-dator är utrustad med Dell TrueMobile™ eller någon annan trådlös kommunikationsenhet, stänga av enheten innan du går ombord på flygplanet och följa de anvisningar som tillhandahålls av flygpersonalen beträffande sådana enheter.
  – Dessutom kan användning av personlig elektronisk apparatur vara förbjuden ombord på ett flygplan under vissa kritiska skeden, till exempel vid start och landning. Vissa flygbolag kan utsträcka dessa kritiska skeden till att omfatta all tid då flygplanet befinner sig på en höjd som understiger 3 000 m. Följ alltid flygbolagets specifika anvisningar om hur personlig clcktronisk apparatur får användas.

EMC-anvisningar

Genom att använda skärmade signalkablar försäkrar du dig om att lämplig EMC-klassificering bibchålls för den avsedda miljön. För parallellanslutna skrivare finns kabel att tillgå från Dell. Om du vill kan du även beställa en kabel från Dells internationella webbplats: www.dell.com.

Statisk elektricitet kan skada elektroniska komponenter i datorn. Du minimerar riskerna genom att jorda dig innan du rör vid datorns elektroniska komponenter, t ex en minnesmodul. Detta gör du genom att vidröra en olackerad metallyta på datorns in- och utgångspanel.

När du använder datorn

Förhindra att skador uppstår på datorn genom att iaktta följande säkerhetsföreskrifter:

• När du ska arbeta placerar du datorn på en plan yta.
• Vid resor bör du inte checka in datorn som bagage. Du kan skicka datorn genom röntgensäkerhetsmaskinen men aldrig skicka den genom en metalldetektor. Om datorn kontrolleras manuellt bör du se till att ha ett laddat batteri tillgängligt om du måste starta datorn.
• När du reser med hårddiskenheten borttagen från datorn bör du slå in den i ett icke-ledande material, som tyg eller papper. Om hårddiskenheten inte är installerad i datorn när du checkar in bör du vara beredd att installera enheten i datorn. Du kan skicka datorn genom röntgensäkerhetsmaskinen men aldrig genom en metalldetektor.
• När du reser ska du inte placera datorn i det övre bagagefacket där den kan glida runt. Tappa inte datorn och utsätt den inte för stötar.
• Skydda datorn, batteriet och hårddiskenheten från sådant som smuts, damm, livsmedel, vätska, extrema temperaturer och överexponering för solljus.
• När du flyttar datorn mellan miljöer med mycket stora temperaturskillnader och/eller fuktförhållanden kan kondens bildas på eller i datorn. Du undviker skador på datorn genom att låta fukten dunsta innan du använder datorn.

Viktigt! När du transporterar datorn från miljöer med låg temperatur till varmare förhållanden eller från miljöer med hög temperatur till kyligare förhållanden bör du låta datorn anpassas till rumstemperaturen innan du slår på strömmen.

• När du kopplar loss en kabel ska du dra i dess anslutning eller i stressöglan, inte i själva sladden. När du drar ut anslutningen ska du hålla den rakt så att du inte böjer något anslutningsstift. Innan du kopplar in en kabel ska du också se till att båda anslutningarna är korrekt vända och inriktade.
• Hantera komponenterna försiktigt. Håll alltid en komponent, t ex en minnesmodul i kanterna, aldrig i stiften.
• Du undviker skador på moderkortet genom att stänga av datorn, dra ut nätadapterns kabel ur kontakten, ta bort alla batterier som finns i batterifacket eller modulfacket och sedan vänta i fem sekunder innan du tar bort en minnesmodul från moderkortet eller kopplar bort en enhet från datorn.

När du använder datorn (fortsättning)

• Rengör bildskärmen med en mjuk, ren trasa och vatten. Fukta trasan med vattnet och torka sedan skärmen i en och samma riktning, börja uppifrån och gå nedåt. Avlägsna snabbt fukt från skärmen och håll skärmen torr. Om skärmen utsätts för fukt länge kan den skadas. Använd inte fönsterputsmedel när du rengör skärmen.
• Om din dator blir våt eller skadas följer du anvisningarna i avsnittet "If Your Computer Gets Wet" ("Om datorn blir våt") eller "If You Drop or Damage Your Computer" ("Om du tappar eller skadar datorn") i Användarhandboken online. Om datorn fortfarande inte fungerar som den ska när du har följt dessa anvisningar kontaktar du Dell (se Användarhandbokenför korrekt kontaktinformation).

Ergonomiska datorvanor

⚠ Varning! Felaktig användning av tangentbordet eller användning under lång tid kan välla skador.
Varning! Att titta på skärmen eller en extern bildskärm under långa perioder kan vara ansträngande för ögonen.

Följ de ergonomiska riktlinjer som beskrivs i Användarhandboken för en bekvämare och effektivare datoranvändning.

När du arbetar inuti datorn

Följ nedanstående steg i angiven ordning innan du tar bort eller sätter in minnesmoduler, Mini PCI-kort eller ett modem.

Viktigt! Den enda gång du ska öppna höljet på datorn är när du installerar minnesmoduler, ett Mini PCI-kort eller ett modem.

Viktigt! Du undviker skador på moderkortet genom att vänta i fem sekunder efter det att du har stängt av datorn innan du kopplar ur en enhet eller tar bort en minnesmodul, ett Mini PCI-kort eller ett modem.

1 Stäng av datorn och alla anslutna enheter.
2 Du minimerar risken för personskador och stötar genom att koppla bort datorn och all utrustning från eluttag. Koppla bort alla eventuella telefon- eller telekommunikationslinjer från datorn.
3 Tå bort huvudbatteriet från batterifacket och, om detta behövs, det sekundära batteriet från modulfacket.
4 Jorda dig genom att röra vid en omålad metallyta på datorns baksida.

Vidrör då och då en omålad metallyta för att ta bort eventuell statisk elektricitet som kan skada de interna komponenterna.

När du använder datorn (fortsättning)

Skydd mot elektrostatisk urladdning

Statisk elektricitet kan skada elektroniska komponenter i datorn. Du minimerar riskerna genom att jorda dig innan du rör vid datorns elektroniska komponenter, t ex en minnesmodul. Det kan du göra genom att vidröra en omålad metallyta på datorns baksida.

När du arbetar inuti datorn bör du även då och då röra vid en omålad metallyta på datorns baksida för att avlägsna eventuell tillkommen statisk laddning.

Du kan också utföra följande steg för att undvika skador från elektrostatisk urladdning:

• När du packar upp en statiskt känslig komponent från kartongen ska du inte ta bort det antistatiska förpackningsmaterialet förrän du ska installera komponenten. Ladda ur kroppen elektrostatiskt alldeles innan du tar bort det antistatiska omslaget.
• När du transporterar en känslig komponent ska du först placera den i en antistatisk behållare eller förpackning.
• Hantera alla känsliga komponenter i ett statiskt säkert område. Använd om möjligt antistatiska golvplattor och skrivbordsunderlägg.

Batteriavfallshantering

Datorn använder ett litiumjonbatteri och ett NiMII-reservbatteri (nickel-metallhydrid). Information om hur du byter ut litiumjonbatteriet finns i avsnittet "Använda batteriet" i Användarhandboken. NiMII-batteriet är ett batteri med lång livslängd och det är mycket möjligt att du aldrig behöver byta det. Om du ändå skulle behöva byta ut batteriet måste detta göras av en auktoriscrad servicetekniker. Kasta inte batteriet tillsammans med hushållssoporna. Kontakta den lokala avfallsenheten för att få reda på var du kan kasta batteriet.

Söka efter information och hjälp

I följande tabell visas alla supportresurser som Dell tillhandahåller. Ytterligare resurser kan levereras med din dator.

Resurser och supportverktyg

Resurs Innehåll Använda resursen

Användarhandböcker

Användarhandböcker för dator och kringutrustning

Beroende på vilket operativsystem du använder kan du dubbelklicka på ikonen Användarhandböcker på skrivbordet eller klicka på Start och sedan välja Hjälp och support för att läsa dokumentationen på härddisken.

Här finns information om följande:

• Använda datorn
• Konfigurera systeminställningar
  • Ta bort och installera delar
• Installera och konfigurera programvara
  • Diagnostisera ett problem
• Tekniska specifikationer
• Få teknisk support

CD:n Drivers and Utilities (Drivrutiner och verktyg)

• Dell Diagnostics
• Drivrutiner
• Verktyg
  • Dokumentation för datorn och enheterna

Se huvudmenyn på Drivers and Utilities-CD:n (Drivrutiner och verktyg) som följde med datorn. Använd den nedrullningsbara menyn och välj de alternativ som är lämpliga för din dator.

Dokumentationen och drivrutinerna är redan installerade på datorn när den levereras från Dell. Du kan använda den här CD:n för att visa dokumentationen, ominstallera drivrutiner eller köra felsökningsverktyg.

Mer information finns i Användarhandboken för datorn.

Service- och registreringsmärkning

• Kod för snabbservice och servicenummer
• Produktnyckel (kallas Produkt-ID eller äkthetsbevis (COA, Certificate of Authenticity)).

Koden för snabbservice och servicenumret är unika identifieringsnummer för din Dell™-dator.

Du behöver produktnyckeln (eller produkt-ID:et) för att kunna slutföra installationen av operativsystemet.

Resurs Innehåll Använda resursen

OPERATING SYSTEM Amerization Of Microsoft Windows Of Professional DALL © 2017 Microsoft Windows © 2017 Microsoft Windows DALL © 2017 Microsoft Windows © 2017 Microsoft Windows DALL © 2017 Microsoft Windows © 2017 Microsoft Windows

CD:n Operating System (Operativsystem)

Om du vill installera om operativsystemet använder du CD-skivan Operating System (Operativsystem) som medföljde datorn.

Obs! CD:n Operating System (Operativsystem) kanske inte innehåller alla de senaste drivrutinerna för datorn. Om du installerar om operativsystemet använder du CD:n Drivers and Utilities (Drivrutiner och verktyg) för att installera om drivrutiner för de enheter som levererades tillsammans med datorn.

support.dell.com

Webbplatsen Dell | Support

• Vanliga frågor och svar
• Filhämtning
• Dokumentation
• Onlinediskussioner
• Sökbar databas

Gå till support.dell.com och fyll i engångsregistreringen. Dells support tillhandahåller bland annat:

• Få hjälp med allmänna frågor om användning, installation och felsökning
• Få tillgång till dokumentation om datorn och enheter
• Få de senaste drivrutinerna för datorn
• Ta del av onlinediskussioner med andra Dell-användare och Dells tekniska experter
• Hitta länkar till Dells huvudförsäljare.

Webbplatsen Dell Premier Support

• Status för supportsamtal
• Främsta tekniska frågorna efter produkt
• Vanliga frågor och svar efter produktnummer
  • Anpassade servicenummer
  • Information om systemkonfiguration

Gå till premiersupport.dell.com:

Webbplatsen Dell Premier Support är anpassad för kunder från företag, myndigheter och utbildningsväscendet.

Supporttjänsten kanske inte är tillgänglig i alla regioner.

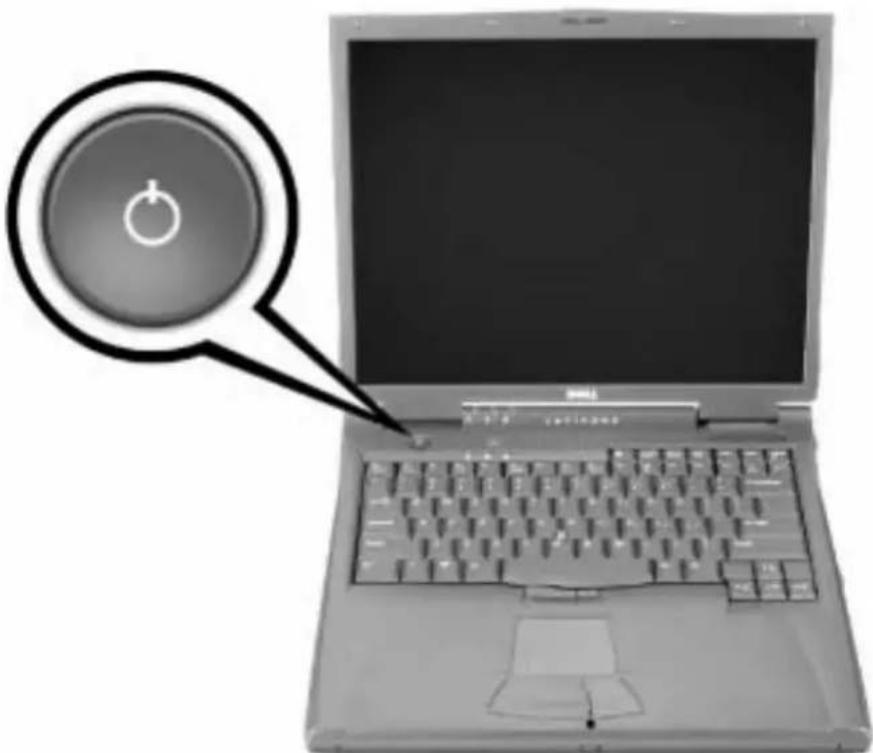

Installera datorn

1 Packa upp tillbehörslådan.

2 Lägg innehållet i tillbehörslådan åt sidan. Det behöver du för att slutföra installationen senare.

Tillbehörslådan innehåller även användardokumentation och eventuell programvara eller ytterligare maskinvara (t ex PC Card-kort, drivrutiner eller batterier) som du har beställt.

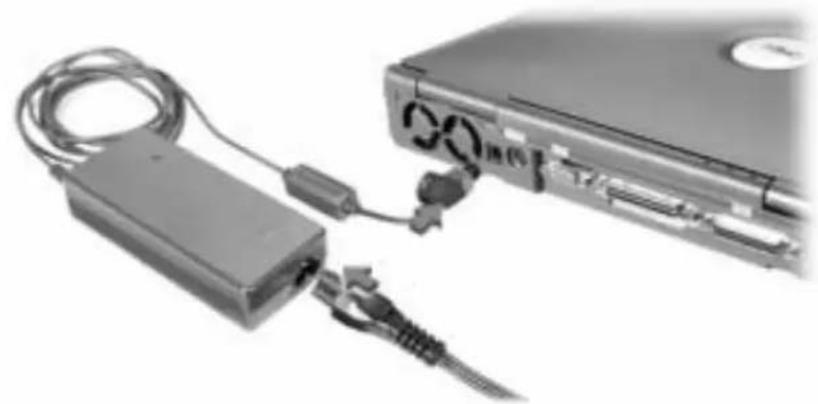

3 Anslut nätadaptern till nätadapterkontakten och till eluttaget.

Ansluta nätadaptern

Obs! Docka inte datorn förrän den har startats och stängts av minst en gång.

Varning! Du får inte blockera ventilationsuttagen eller stoppa in främmande föremål i dem. Du bör också undvika att damm samlas i uttagen. I annat fall kan datorn skadas eller fatta eld.

1 2 3 4 5 6 7 8 9 10 11 12 13 14

1bildskärmslås 8styrplatta
2bildskärm 9batterifack
3lampor för enhetsstatus	10modulfack
4 luftventilation	11 knappar för styrspak och styrplatta
5statuslampor för tangentbord	12knappen DellTM AccessDirectTM
6tangentbord 13strömbrytare
7styrspak 14mikrofon

Från vänster

123456

1Fast optisk enhet

2S-Video TV-uttag

3plats för säkerhetskabel

4modemport

5nätverkskontakt

6högtalare

Från höger

Varning! Du får inte blockera ventilationsuttagen eller stoppa in främmande föremål i dem. Du bör också undvika att damm samlas i uttagen. I annat fall kan datorn skadas eller fatta eld.

1234 6 7 8 5

1högtalare 5PC Card-kortplats
2	plats för säkerhetskabel	6 IEEE 1394-uttag
3hårddiskfack	7ljudkontakter
4infraröd sensor	8ventilation

Bakifrån

Viktigt! Undvik skada på datorn genom att vänta 5 sekunder efter att du slagit av datorn innan du kopplar bort en extern enhet.

Varning! Du får inte blockera ventilationsuttagen eller stoppa in främmande föremål i dem. Du bör också undvika att damm samlas i uttagen. I annat fall kan datorn skadas eller fatta eld.

1 2 3 4 5 6 7 8

1fläktar (2) 5dockningskontakten

2nätadapterkontakt 6parallelport

3PS/2-anslutning 7 scriell port

4bildskärmskontakt 8USB-portar (2)

Undersida

1 2 3 4

1minnesmodul och modemlucka

2frigöringsspakar för enheter

3lucka för Mini PCI-kort

4frigöringsspak för dockningsenheten

Ta bort ett batteri

Viktigt! Om du byter batteriet då datorn är försatt i vänteläge har du bara runt en minut på dig för att utföra batteribytet innan datorn automatiskt stängs av, vilket i sin tur leder till att all information som inte sparats går förlorad.

Kontrollera att datorn är avstängd, försatt i energisparläge eller ansluten till eluttaget innan du tar bort batteriet.

1 Om datorn är dockad frigör du den.
2 Lossa och håll i batterifackets, eller modulfackets, läsflik på datorns undersida och ta sedan försiktigt ut batteriet ur facet.

Sätta in ett batteri

Skjut in batteriet i facket tills lässpärren klickar till.

Köra Dell Diagnostics

Dell tillhandahåller ett antal olika verktyg till hjälp om datorn inte fungerar som förväntat. Information om dessa verktyg finns i Användarhandboken.

Om du har problem med datorn och inte kan komma åt Användarhandboken online använder du Dell Diagnostics för att fastställa orsaken till problemet och hitta en lösning. Felsökningsprogrammet finns på CD-skivan Drivers and Utilities (Drivrutiner och verktyg) som följde med datorn.

Obs! Kör felsökningsprogrammet innan du kontaktar Dells tekniska support eftersom testerna innehåller information som du behöver när du ringer.

Så här startar du felsökningsprogrammet:

1 Mata in CD:n Drivers and Utilities (Drivrutiner och verktyg) i CD-, CD-RW eller DVD-enheten.
2 Stäng av datorn.
3 Frigör datorn om den är dockad.
4 Kontrollera att datorn är ansluten till ett cluttag.
5 Starta datorn med CD:n Drivers and Utilities (Drivrutiner och verktyg) i CD-, CD-RW- eller DVD-enheten.
6 Tryck på F2 för att öppna i systeminställningarna så fort skärmen med Delllogotypen visas och innan skärmen med Microsoft® Windows®-logotypen visas.

Obs! Anteckna den aktuella startsekvensen om du skulle vilja återställa den när du har kört Dell Diagnostics.

7 Gå till Boot Order-skärmen i systeminställningarna. Anteckna vilken enhet som är konfigurerad som första startenhet och ändra sedan startsekvensen för de tre första enheterna till följande ordning:

• Diskettenhet
  • CD/DVD/CD-RW-enhet
• Intern hårddisk

8 Spara ändringarna och tryck på Esc Suspend för att avsluta och starta om datorn från CD-skivan. Datorn startas och börjar automatiskt köra Dell Diagnostics.

9 När du har kört färdigt Dell Diagnostics matar du ut CD:n Drivers and Utilities (Drivrutiner och verktyg).

10 När datorn startas om trycker du på F2 när skärmen med Dell-logotypen visas, innan skärmen med Microsoft Windows-logotypen visas.

11 I systeminställningarna går du till skärmen Boot Order och återställer startsekvensen till dess ursprungliga ordning.
12 Tryck på Esc Suspend för att avsluta och starta om Microsoft Windows.
13 Mata ut CD:n från CD-, CD-RW-eller DVD-enheten.

När du startar Dell Diagnostics visas skärmbilden med Dell-logotypen, följt av ett meddelande som talar om att programmet läses in. När diagnostikprogrammet har laddats visas Diagnostics Menu (Diagnostik-menyn).

Om du vill välja ett alternativ på den här menyn markerar du alternativet och trycker på ← Enter, eller trycker på den tangent som motsvarar den markerade bokstaven i det alternativ som du har valt.

Föreskrifter

EMI (Electromagnetic Interference [Elektromagnetisk störning]) är de signaler eller emissioner som utstrålas i fria utrymmen eller leds utmed kraft- eller signalkablar och som hotar funktionen i radionavigerings- eller andra säkerhetsmässiga tjänster, eller allvarligt försämrar, hindrar eller upprepade gånger avbryter en licensierad radiokommunikationstjänst. Radiokommunikationstjänster innefattar, men begränsas ej till, kommersiella AM/FM-utsändningar, television, mobiltelefoni, radar, flygledning, PCS (Personal Communication Services [Personsökare och digitala kommunikationstjänster (GSM)]). Dessa licensierade tjänster, tillsammans med oavsiktliga strålningskällor såsom digitala apparater, inklusive datorsystem, bidrar till den elektromagnetiska miljön.

EMC (Electromagnetic Compatibility [Elektromagnetisk kompatibilitet]) är den elektriska utrustningens förmåga att fungera ihop på ett riktigt sätt i den elektromagnetiska miljön. Fastän detta datorsystem har konstruerats för, och befunnits vara i överensstämmelse med, de reglerande organens EMI-gränsvärden, ges ingen garanti för att störning ej kan uppstå i specifika installationer. Om denna utrustning trots allt orsakar störningar i radiokommunikationstjänsten, vilket kan påvisas genom att utrustningen kopplas av och på, bör du försöka åtgärda störningen genom att vidta en eller flera av följande åtgärder:

• Rikta om den mottagande antennen.
• Placera om datorn i förhållande till mottagaren.
• Flytta bort datorn från mottagaren.
• Anslut datorn till ett annat strömuttag så att datorn och mottagaren ligger på olika kretsgrenar.

Om det behövs tar du kontakt med teknisk support hos Dell eller en kunnig radio-/tv- tekniker för ytterligare förslag på åtgärder.

Övrig information om vilka bestämmelser som gäller för datorn finns i "Regleringsinformation" i bilagan till Användarhandboken online. Avsnitten för varje regleringsorgan innehåller EMC/EMI- eller produktsäkerhetsinformation som är specifik för varje land.

Enter
