Latitude C640 - Bärbar dator DELL - Gratis bruksanvisning och manual

Produkttyp	Laptop
Märke	Dell
Modell	Latitude C640
Mått (bredd x djup x höjd)	cirka 325 x 276 x 41 mm
Vikt	cirka 2,9 kg
Strömförsörjning	Nätadapter 65 W, litiumjonbatteri
Processor	Intel Pentium 4-M upp till 2,0 GHz
RAM-minne	upp till 1 GB DDR SDRAM
Hårddisk	upp till 40 GB ATA-100
Skärm	14,1" eller 15" TFT XGA (1024x768)
Grafikkort	ATI Mobility Radeon eller Intel Extreme Graphics
Portar	USB 2.0, VGA, RJ-45, RJ-11, hörlursutgång, mikrofon
Anslutningar	Modem 56K, Ethernet 10/100, Wi-Fi (valfritt)
Operativsystem	Windows XP Professional eller Windows 2000
Huvudfunktioner	Kontorsarbete, internet, multimedia
Underhåll och rengöring	Rengör med en mjuk, torr trasa. Använd inte lösningsmedel.
Säkerhet	Kensington-lås, BIOS-lösenord, låsplats
Reservdelar och reparerbarhet	Tillgängliga: batteri, tangentbord, hårddisk, minne; reparationer hos auktoriserade servicecenter
Allmän information	Affärslaptop från 2002, robust hölje, bra prestanda för sin tid

Vanliga frågor - Latitude C640 DELL

Hur uppdaterar jag drivrutiner för Dell Latitude C640?

Ladda ner drivrutiner från Dells supportsida eller använd verktyget Dell SupportAssist. Det rekommenderas att installera i rätt ordning: chipset, grafik, ljud, nätverk.

Vad gör jag om datorn inte startar?

Kontrollera att nätadaptern är ansluten och att batteriet är laddat. Håll strömknappen intryckt i 10 sekunder. Om det inte hjälper, koppla bort alla externa enheter och försök igen.

Hur byter jag batteri i Latitude C640?

Stäng av datorn och koppla bort nätadaptern. Skjut spärren på undersidan av höljet för att skjuta ut batteriet. Sätt i det nya batteriet tills du hör ett klick.

Maximal RAM-kapacitet i denna modell?

Dell Latitude C640 stöder upp till 1 GB DDR-minne (2x512 MB) i PC2100-standard.

Hur rengör jag datorskärmen?

Använd en mjuk, lätt fuktad mikrofiberduk. Spraya inte direkt på skärmen. Du kan använda specialvätska för rengöring av LCD-skärmar.

Kan man installera Windows 10 på Latitude C640?

Möjligt, men inte rekommenderat på grund av låg prestanda. Datorn fungerar bättre med Windows XP eller Windows 2000. Drivrutiner för Windows 10 kan vara otillgängliga.

Hur återställer jag BIOS-lösenordet?

Kräver att CMOS-batteriet på moderkortet tas bort. Koppla bort strömmen, öppna höljet, hitta det runda CR2032-batteriet, ta ut det i några minuter och sätt sedan tillbaka det.

Varför blir datorn överhettad?

Kontrollera fläkten och ventilationsöppningarna – de kan vara igensatta med damm. Använd tryckluft för rengöring. Se till att datorn står på en hård yta.

Hur ansluter jag en extern bildskärm?

Anslut bildskärmen till VGA-porten (DB-15) på baksidan av datorn. Använd funktionstangenten (t.ex. Fn+F8) eller gå till visningsinställningarna i systemet för att välja visningsläge.

Var hittar jag servicehandboken?

Servicehandboken kan laddas ner från notices-facile.com eller från Dells officiella supportsida efter att ha angett servicenumret.

BRUKSANVISNING Latitude C640 DELL

Bruk av datamaskinen 165

Ergonomisk bruk 166

Arbeide inne i datamaskinen 166

Beskytte mot elektrostatisk utladning 167

4modcmkontakt (valgfri)

Sett fra baksiden

Kommentarer av typen Obs!, Viktigt! och Varning!

Obs! En kommentar av typen Obs! anger viktig information som hjälper dig använda datorn bättre.

Viktigt! En kommentar av typen Viktigt! används för situationer där det kan uppstå skador på maskinvara eller förlust av data och beskriver hur du undviker problemet.

Varning! visar på en potentiell risk för egendoms-, personskador eller dödsfall.

Förkortningar och akronymer

En fullständig lista över förkortningar och akronymer finns i Användarhandboken (beroende på vilket operativsystem du använder kan du dubbelklicka på ikonen Användarhandboken på skrivbordet eller klicka på Start, klicka på IIjälp och support och sedan klicka på Användarhandbok och systemhandbok).

Om du har köpt en Dell™ n Series-dator gäller inte den information i detta dokument som rör operativsystemet Microsoft® Windows®.

Information i dokumentet kan ändras utan föregående meddelande. © 2002–2003 Dell Computer Corporation. Med ensamrätt.

Återgivning i någon form utan skriftligt tillstånd från Dell Computer Corporation är strängt förbjuden.

Varumärken som återfinns i denna text: Dell, DELL-logotypen, Latitude, TrueMobile och AccessDirect är varumärken som tillhör Dell Computer Corporation; Microsoft och Windows är registrerade varumärken som tillhör Microsoft Corporation; Intel, Pentium och Celeron är registrerade varumärken som tillhör Intel Corporation; EMC är ett registrerat varumärke som tillhör EMC Corporation.

Övriga varumärken kan användas i dokumentet som hänvisning till antingen de enheter som gör anspråk på varumärkena eller deras produkter. Dell Computer Corporation frisäger sig från allt ägandeintresse för andra varumärken än sitt eget.

Strömförsörjning 294

Batteri 295

Flygresor 296

EMC-anvisningar 296

Boende i Kalifornien 296

När du använder datorn 297

Ergonomiska datorvanor 298

När du arbetar inuti datorn 298

Skydd mot elektrostatisk urladdning 299

Batteriavfallshantering 299

Söka efter information och hjälp 300

Installera datorn 302

Om datorn 304

Framifrån 304

Från vänster 306

Från höger 307

Bakifrån 308

Undersida 309

Ta bort ett batteri. 310

Sätta in ett batteri 310

Köra Dell Diagnostics 311

Föreskrifter 312

Varning! Säkerhetsanvisningar

Använd följande säkerhetsföreskrifter för att skydda datorn, dig själv och din omgivning.

Allmänna

• Försök inte reparera datorn själv, om du inte är en utbildad servicetekniker. Följ alltid installationsanvisningarna noggrant.
• Om du använder en förlängningssladd med nätadaptern kontrollerar du att det totala amperevärdet (A) på de produkter som är anslutna till förlängningssladden inte överstiger förlängningssladdens amperevärde.
• För inte in föremål i ventilationshålen eller andra öppningar i datorn. Det finns risk för brandfara eller elstötar om de inre komponenterna kortsluts.
• Förvara inte datorn i miljöer med begränsad luftcirkulation, som t ex i en bärväska eller en stängd portfölj, medan den är igång. Om luftcirkulationen hindras kan datorn skadas eller fatta eld.
• Lämna aldrig datorn nära ett element eller en annan värmekälla. Undvik att blockera ventilationsuttagen. Placera aldrig papper under datorn. Förvara alltid datorn på en öppen yta och lämna den aldrig på en säng, soffa eller matta.
• Placera nätadaptern i ett ventilerat utrymme, t ex på en bordsyta eller på golvet, när den används för drift eller laddning av batteriet. Täck inte över adaptern med papper eller andra föremål som gör att den inte kyls ned som avsett. Använd aldrig nätadaptern i en bärväska.
• Nätadaptern kan bli varm vid normal användning av datorn. Var försiktig när du tar i nätadaptern under eller direkt efter att du använt datorn.
• Använd inte den bärbara datorn vilande mot bar hud under längre perioder. Undersidans yttemperatur stiger vid normal användning (i synnerhet om datorn drivs via elnätet). Långvarig kontakt med bar hud kan medföra obchag och eventuellt brännskada.
• Använd inte datorn där den kan utsättas för väta, t ex nära ett badkar, ett handfat eller en simbassäng eller i en fuktig källare.
• Om datorn innehåller ett inbyggt modem eller extramodem (PC-kort), tar du bort modemkabeln vid åskväder, så undviker du den lilla risken att få en elektrisk stöt vid ett åsknedslag i telefonledningen.

Varning! Säkerhetsanvisningar (fortsättning)

• För att undvika risken för elstötar ska du inte koppla in eller koppla ur någon slags kabel eller på annat sätt hantera eller omkonfigurera denna produkt vid åskväder. Använd inte datorn vid åskväder om inte alla kablar har kopplats bort och datorn drivs med batteri.
• Om datorn är utrustad med ett modem ska den kabel som används för modemet vara tillverkad med en minsta ledningsarea på 26 AWG (American wire gauge) och vara försedd med en FCC-kompatibel modularkontakt av typen RJ-11.
• Innan du öppnar locket för minnesmodulen/Mini PCI-kortet/modemet på datorns undersida, kopplar du bort alla kablar från cluttagen och koppla bort telefonsladden.
• Om datorn är försedd med en RJ-11-port för modemet och en RJ-45-port för nätverket, se då till att du sätter in telefonkabeln i RJ-11-porten, och inte RJ-45-porten.
• PC-kort kan bli mycket varma vid normal användning. Var försiktig när du tar bort PC-kort efter långvarig användning.
• Koppla alltid ur datorn från cluttaget före rengöring. Rengör datorn med en mjuk trasa fuktad i vatten. Använd inte rengöringsvätskor eller aerosolspray som kan innehålla antändliga ämnen.

Strömförsörjning

• Använd endast den nätadapter som tillhandahålls från Dell och som är godkänd för datorn. Användning av andra nätadaptrar kan medföra brand eller explosion.
• Innan du ansluter datorn till ett eluttag måste du kontrollera nätadapterns märkspänning och försäkra dig om att den stämmer med eluttagets spänning och frekvens.
• Du bryter strömmen till datorn genom att stänga av datorn, ta bort batteriet och koppla bort nätadaptern från cluttaget.
• Nätadaptern och kringutrustningens nätsladdar ska anslutas till korrekt jordade uttag för att undvika risken för elstötar. Dessa strömkablar kan vara försedda med kontakter med tre ledare varav en är avsedd för jordning. Använd inte några adapterkontakter och försök inte avlägsna jordstiftet från kablarna. Om du använder en elektrisk förlängningskabel måste du använda rätt typ med två eller tre ledare som är avpassad för nätadapterns strömkabel.

Varning! Säkerhetsanvisningar (fortsättning)

- Kontrollera att inga föremål ligger på nätadapterns nätsladd och att sladden inte är placerad så att någon kan snubbla eller trampa på den.

- Om du använder en grendosa bör du vara försiktig när du ansluter nätadapterns strömkabel till grendosan. I vissa grendosor är det möjligt att sätta in kontakten på fel sätt. Om du sätter in kontakten på fel sätt kan permanent skada uppstå på datorn, och det föreligger även risk för elektriska stötar och brand. Försäkra dig om att strömkontaktens jordledare ansluts till motsvarande jordkontakt i grendosan.

Batteri

- Använd endast batterimoduler från Dell™ som är godkända för datorn. Användning av andra batterityper medför ökad risk för brand eller explosion.

- Förvara inte batterier i fickan, väskan eller någon annan behållare där metallföremål (exempelvis bilnyeklar eller pappersgem) kan kortsluta batterikontakterna. Det ökade strömflödet kan medföra mycket höga temperaturer och resultera i skada på batterierna samt brand och brännskador.

- Batteriet kan orsaka brännskador om det hanteras på fel sätt. Ta inte isär det. Hantera skadade eller läckande batterier mycket försiktigt. Om batteriet är skadat kan det läcka elektrolyt som kan ge personskador.

- Förvara batteriet oåtkomligt för barn.

- Förvara eller lämna inte datorn eller batterier i närheten av värmekällor som element, eldstäder, spisar, elektriska uppvärmningsanordningar eller andra värmealstrande apparater, och utsätt inte datorn eller batterier för temperaturer över 60 °C. Om batterierna hettas upp till för hög temperatur kan de explodera eller avge ämnen som medför brandrisk.

- Kassera inte datorns batterier genom att elda upp dem och kasta dem inte tillsammans med hushållssoporna. Batteriet kan explodera. Kassera batterier i enlighet med tillverkarens anvisningar eller kontakta en station för avfallshantering på orten och hör efter vilka regler som gäller. Kassera ett förbrukat eller skadat batteri omgående.

Varning! Säkerhetsanvisningar (fortsättning)

Flygresor

• Vissa nationella luftfartsförordningar eller flygbolagsspecifika föreskrifter kan innehålla begränsningar för hur du får använda din Dell-dator när du befinner dig ombord på ett flygplan. Sådana förordningar och föreskrifter kan till exempel omfatta förbud mot användning av personlig elektronisk apparatur som kan avge radiovågor eller annan clektromagnetisk strålning när du vistas i ett flygplan.
• För att vara säker på att du följer alla gällande föreskrifter bör du, om din portabla Dell-dator är utrustad med Dell TrueMobile™ eller någon annan trädlös kommunikationsenhet, stänga av enheten innan du går ombord på flygplanet och följa de anvisningar som tillhandahålls av flygpersonalen beträffande sådana enheter.
  – Dessutom kan användning av personlig elektronisk apparatur vara förbjuden ombord på ett flygplan under vissa kritiska skeden, till exempel vid start och landning. Vissa flygbolag kan utsträcka dessa kritiska skeden att omfatta all tid då flygplanet befinner sig på en höjd som understiger 3 000 m. Följ alltid flygbolagets specifika anvisningar om hur personlig elektronisk apparatur får användas.

EMC-anvisningar

Genom att använda skärmade signalkablar försäkrar du dig om att lämplig EMC-klassificering bibehålls för den avsedda miljön. För parallellanslutna skrivare finns kabel att tillgå från Dell. Om du vill kan du även beställa en kabel från Dells internationella webbplats: www.dell.com.

Statisk elektricitet kan skada elektroniska komponenter i datorn. Om du vill förhindra det bör du jorda dig på något sätt innan du rör vid datorns elektroniska komponenter, t ex en minnesmodul. Detta gör du genom att vidröra en olackerad metallyta på datorns in- och utgångspanel.

Boende i Kalifornien

Varning! När du hanterar produktens kabel, eller kablar som hör till tillbehör som säljs med produkten, kan du utsättas för bly, en kemikalie som av delstaten Kalifornien anses orsaka missbildningar och andra fortplantningsproblem. Tvätta händerna när du har hanterat kabeln.

När du använder datorn

Förhindra att skador uppstår på datorn genom att iaktta följande säkerhetsföreskrifter:

- När du ska arbeta placerar du datorn på en plan yta. - Vid resor bör du inte checka in datorn som bagage. Du kan skicka datorn genom röntgensäkerhetsmaskinen men aldrig skicka den genom en metalldetektor. Om datorn kontrolleras manuellt bör du se till att ha ett laddat batteri tillgängligt om du måste starta datorn.

- När du reser med hårddiskenheten borttagen från datorn bör du slå in den i ett icke-ledande material, som tyg eller papper. Om hårddiskenheten inte är installerad i datorn när du checkar in bör du vara beredd att installera enheten i datorn. Du kan skicka datorn genom röntgensäkerhetsmaskinen men aldrig genom en metalldetektor.

- När du reser ska du inte placca datorn i det övre bagagefacket där den kan glida runt. Tappa inte datorn och utsätt den inte för stötar.

- Skydda datorn, batteriet och hårddiskenheten från sådant som smuts, damm, livsmedel, vätska, extrema temperaturer och överexponering för solljus.

- När du flyttar datorn mellan miljöer med mycket stora temperaturskillnader och/eller fuktförhållanden kan kondens bildas på eller i datorn. Du undviker skador på datorn genom att låta fukten dunsta innan du använder datorn.

Viktigt! När du transporterar datorn från miljöer med låga temperatur till varmare förhållanden eller från hög temperatur till kyligare förhållanden bör du låta datorn anpassas till rumstemperaturen innan du slår på strömmen.

- När du kopplar loss en kabel ska du dra i dess anslutning eller i stressöglan, inte i själva sladden. När du drar ut anslutningen ska du hålla den rakt så att du inte böjer något anslutningsstift. Innan du kopplar in en kabel ska du också se till att båda anslutningarna är korrekt vända och inriktade.

- Hantera komponenterna försiktigt. Håll alltid en komponent, t ex en minnesmodul i kanterna, aldrig i stiften.

- När du förbereder att ta bort en minnesmodul från moderkortet eller kopplar bort en enhet från datorn stänger du av datorn, tar bort nätadapterkabeln och väntar sedan 5 sekunder innan du fortsätter, för att undvika skador på moderkortet.

När du använder datorn (fortsättning)

• Rengör skärmen med en mjuk, ren trasa och vatten. Applicera vattnet på trasan och torka sedan skärmen i en riktning, börja uppifrån och gå nedåt. Avlägsna snabbt fukt från skärmen och håll skärmen torr. Om skärmen utsätts för fukt länge kan den skadas. Använd inte vanligt fönsterputsmedel för att rengöra skärmen.
• Om datorn blir våt eller skadas följer du anvisningarna i "Lösa problem" i Användarhandboken (online). Om datorn fortfarande inte fungerar som den ska när du har följt dessa instruktioner kontaktar du Dell (se Help (Hjälp) i User's Guide (Användarhandboken) för korrekt kontaktinformation).

Ergonomiska datorvanor

Varning! Felaktig användning av tangentbordet eller användning under lång tid kan vålla skador.

Varning! Att titta på skärmen eller en extern bildskärm under långa perioder kan vara ansträngande för ögonen.

Följ de ergonomiska riktlinjer som beskrivs i bilagan till Användarhandboken online när du ska använda datorn så att användningen blir så bekväm och effektiv som möjligt.

Den här bärbara datorn är inte avsedd för kontinuerlig användning som en kontorsdator. Vid längre kontorsanvändning bör ett externt tangentbord anslutas.

När du arbetar inuti datorn

Följ nedanstående steg i angiven ordning innan du tar bort eller sätter in minnesmoduler, Mini PCI-kort eller modem.

Viktigt! Den enda gång du ska öppna höljet på datorn är när du installerar minnesmoduler, Mini PCI-kort eller modem.

Viktigt! Vänta i fem sekunder efter det att du har stängt av datorn innan du kopplar ur någon enhet eller tar bort en minnesmodul, ett Mini PCI-kort eller ett modem för att förhindra eventuella skador på systemkortet.

1 Stäng av datorn och alla anslutna enheter.
2 Koppla bort datorn och alla enheter från eluttag, så minimeras risken för personskador och stötar. Koppla bort alla eventuella telefon- eller telekommunikationslinjer från datorn.
3 Tå bort huvudbatteriet från batterifacket och, om detta behövs, det sekundära batteriet från modulfacket.

När du använder datorn (fortsättning)

4 Avlägsna statisk elektricitet från dig själv genom att röra vid någon olackerad metallyta på in- och utgångspanelen baktill på datorn.

Medan du arbetar inuti datorn bör du regelbundet röra vid en I/O-kontakt för att ta bort eventuell statisk elektricitet som din kropp kan ha ackumulerat. Statisk elektricitet kan skada interna komponenter i datorn.

Skydd mot elektrostatisk urladdning

Statisk elektricitet kan skada elektroniska komponenter i datorn. Om du vill förhindra det bör du jorda dig på något sätt innan du rör vid datorns elektroniska komponenter, t ex en minnesmodul. Det gör du genom att röra vid en omålad metallyta på datorns I/O-panel.

När du fortsätter att arbeta inuti datorn bör du vidröra en I/O-kontakt då och då för att elektrostatiskt ladda ur kroppen.

Du kan också utföra följande steg för att undvika skador från elektrostatisk urladdning:

• När du packar upp en statiskt känslig komponent från kartongen ska du inte ta bort det antistatiska förpackningsmaterialet förrän du ska installera komponenten. Ladda ur kroppen elektrostatiskt alldeles innan du tar bort det antistatiska omslaget.
• När du transporterar en känslig komponent ska du först placera den i en antistatisk behållare eller förpackning.
• Hantera alla känsliga komponenter i ett statiskt säkert område. Använd om möjligt antistatiska golvplattor och skrivbordsunderlägg.

Batteriavfallshantering

Datorn har ett litiumjon-batteri. Anvisningar om hur du byter litiumjon-batteriet i datorn finns i avsnittet "Ta bort ett batteri" längre ner i dokumentet och i "Använda batteriet" i din Användarhandboken.

Kasta inte batteriet tillsammans med vanligt hushållsavfall. Kontakta den lokala avfallsenheten för att få reda på var du kan kasta batteriet.

Söka efter information och hjälp

I följande tabell visas alla supportresurser som Dell tillhandahåller. Ytterligare resurser kan levereras med din dator.

Resurs Innehåll Använda resursen
	CD:n Drivers and Utilities(Drivrutiner och verktyg)Dell DiagnosticsDrivrutinerVerktygDokumentation för datornoch enheterna	Sc huvudmenyn på CD:n Drivers and Utilities(Drivrutiner och verktyg) som medföljde datorn.Använd den nedrullningsbara menyn och väljde alternativ som är lämpliga för din dator.Dokumentationen och drivrutinerna är redan installerade på datorn när den levereras från Dell. Du kan använda CD-skivan för att visa dokumentationen eller installera om drivrutiner.Du kan också använda CD-skivan för att köra felsökningsverktyg om du inte kan köra de felsökningsverktyg som finns på härddisken.Mer information finns i Användarhandboken online.
	Service- och registreringsmärkningKod för snabbservice och servicenummerProduktnyckel (kallas Produkt-ID eller äkthetsbevis(COA, Certificate of Authenticity)).	Koden för snabbservice och servicenumret är unika identifieringsnummer för din DellTM-dator.Du behöver produktnyckeln (eller produkt-ID:et) för att kunna slutföra installationen av operativsystemet.
	CD:n Operating System(Operativsystem)	Om du vill installera om operativsystemet använder du CD-skivan Operating System (Operativsystem) som medföljde datorn.Obs! CD:n Operating System (Operativsystem) kanske inte innehåller alla de senaste drivrutinerna för datorn. Om du installerar om operativsystemet använder du CD:n Drivers and Utilities (Drivrutiner och verktyg) för att installera om drivrutiner för de enheter som levererades tillsammans med datorn.Du kan också hämta de senaste drivrutinerna på support.dell.com.
support.dell.com	Webbplatsen Dell SupportVanliga frågor och svarFilhämtningDokumentationOnlinediskussionerSökbar databas	Gå till support.dell.com och fyll i cngångsregistreringen:Få hjälp med allmänna frågor om användning, installation och felsökningFå tillgång till dokumentation om datorn och enheterFå de senaste drivrutinerna för datornTa del av onlinediskussioner med andra Dell hanvändare och Dells tekniska experterHitta länkar till Dells huvudförsäljare.
Premier Support.Dell.com	Webbplatsen Dell Premier SupportStatus för supportsamtalFrämsta tekniska frågorna efter produktVanliga frågor och svar efter produktnummerAnpassade serviccnummerInformation om systemkonfiguration	Gå till premiersupport.dell.com:Webbplatsen Dell Premier Support är anpassad för kunder från företag, myndigheter och utbildningsväsendet. Den är tillgänglig för kunder som är anslutna till Premier Support programmet och som själva utför underhåll på sin dator.Supporttjänsten kanske inte är tillgänglig i alla regioner.

Installera datorn

1 Packa upp tillbehörslådan.

2 Lägg innehållet i tillbehörslådan åt sidan. Det behöver du för att slutföra installationen senare.

Tillbehörslådan innehåller även användardokumentation och eventuell programvara eller ytterligare maskinvara (t ex PC Card-kort, drivrutiner eller batterier) som du har beställt.

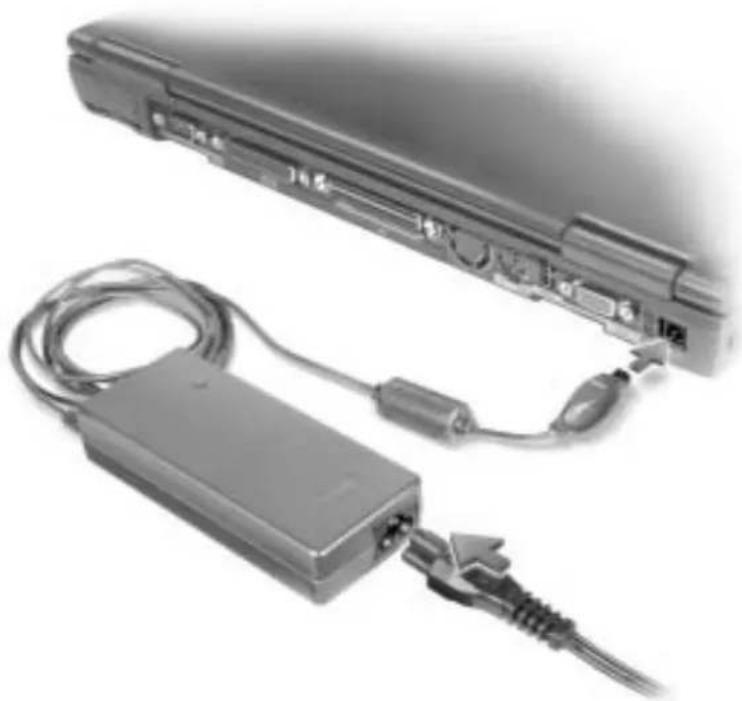

3 Anslut nätadaptern till nätadapterkontakten och till eluttaget.

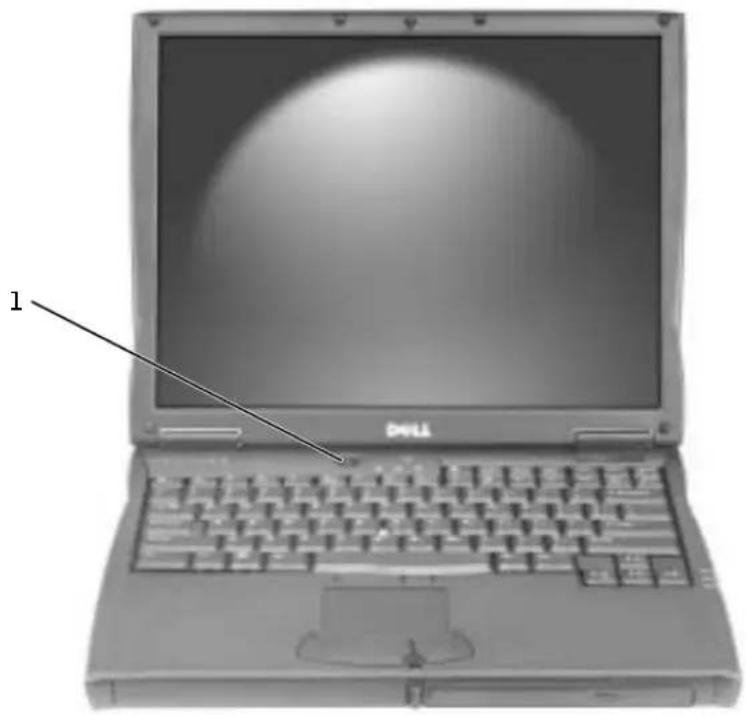

4 Du startar datorn genom att öppna skärmen och trycka på strömknappen.

Obs! Docka inte datorn förrän den har startats och stängts av minst en gång.

Detaljerad information om datorn finns i Användarhandboken online. Beroende på vilket operativsystem du har ska du dubbelklicka på ikonen Användarhandboken på skrivbordet eller på Start -knappen, och sedan klickar du på Help and Support Center (Hjälp- och supportcenter), och sedan på User and system guides (Användarhandbok och systemhandbok). Följande avsnitt behandlar några av de vanligast förekommande frågorna om datorn.

• Modem och nätverksadapter: Datorn innehåller både ett v.92-modem (56 kbit/s) och en 10/100 Ethernet LOM-nätverksadapter. I avsnittet "Från höger" längre ned i dokumentet hittar du information om var kontakterna är placerade. Du hittar mer information om portar och kontakter i avsnittet "Om datorn" i Användarhandboken online.

• Batteriets livslängd och användning: Om du använder det 4 460 mAh-batteri som ingår som standard med datorn kan du förvänta dig mellan 3 och 4 timmars driftstid från ett fulladdat batteri vid normal användning. Om du utför vissa typer av operationer kan detta förkorta batteriets driftstid avsevärt.

• Mer information om hur du använder batteriet och minskar batteriförbrukningen hittar du i avsnitten "Använda batteriet" och "Energisparfunktioner" i Användarhandboken.

• Information om hur du använder batterier med lägre kapacitet finns i "Försäkra optimal strömförsörjning för datorn" i avsnittet "Lösa problem" i Användarhandboken.

• Modulfack: Information om modulfacket och de enheter det har stöd för hittar du i "Använda modulfacket" i Användarhandboken.

• Dockningsenheter: Datorn har stöd för Dell C/Dock Expansion Station och Dell C/Port Advanced Port Replicator.

Obs! Dockningsenheter finns eventuellt inte på alla marknader.

• Mer information om dockningsenheter (tillval) finns i den dokumentation som följde med enheten.
• Information om hur du på bästa sätt använder en dockningsenhet med datorn hittar du i "Strömförsörjning vid dockning" i avsnittet "Lösa problem" i Användarhandboken.

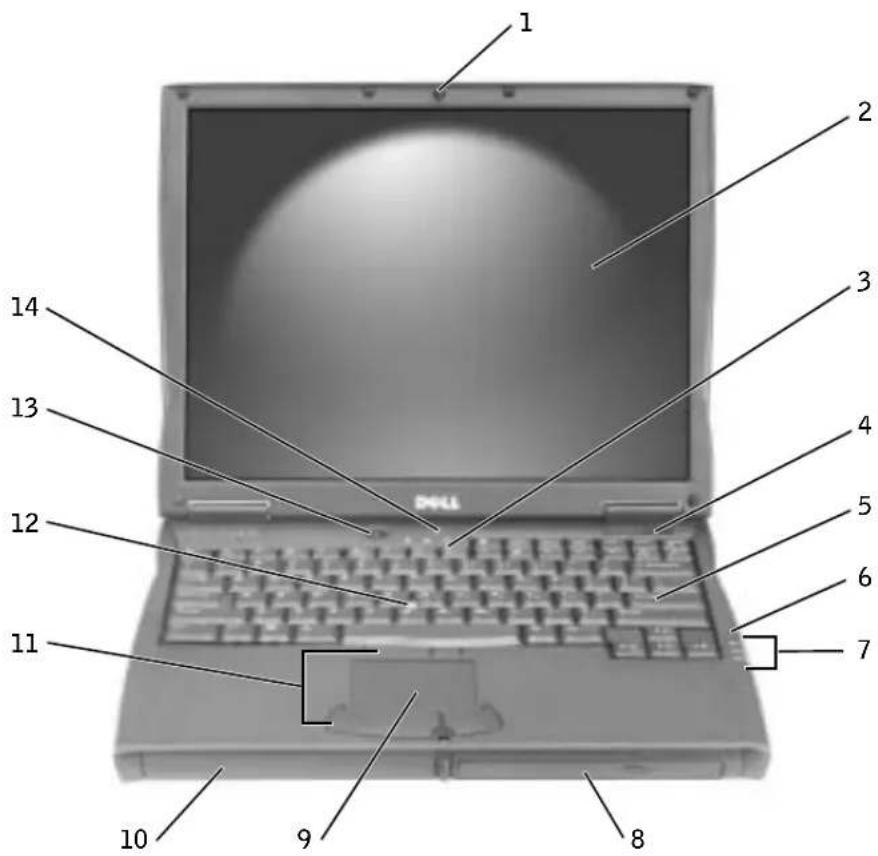

Framifrån

Varning! Du får inte blockera ventilationsuttagen eller stoppa in främmande föremål i dem. Du bör också undvika att damm samlas i uttagen. Förvara inte datorn i miljöer med begränsad luftcirkulation, som t ex i en stängd portfölj, medan den är igång. Om luftcirkulationen hindras kan datorn skadas eller fatta eld.

1bildskärmslås 8modulfack
2bildskärm 9styrplatta
3statuslampor för tangentbord	10batterifack
4 luftventilation	11 knappar för styrspak och styrplatta
5tangentbord 12styrspak
6mikrofon 13strömbrytare
7lampor för enhetsstatus	14knappen AccessDirect

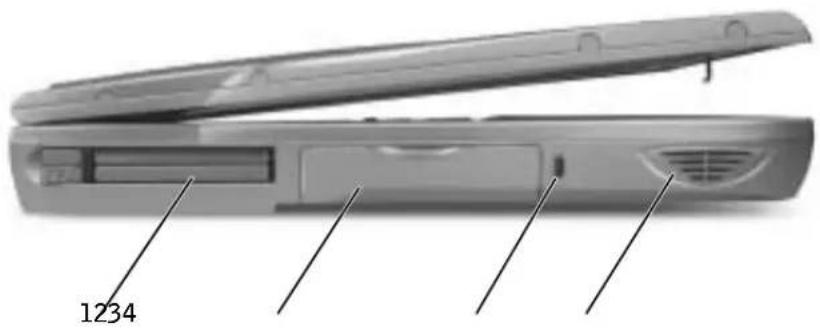

Från vänster

1PC-kortplats

2hårddisk

3plats för säkerhetskabel

4högtalare

Från höger

Varning! Du får inte blockera ventilationsuttagen eller stoppa in främmande föremål i dem. Du bör också undvika att damm samlas i uttagen. Förvara inte datorn i miljöer med begränsad luftcirkulation, som t ex i en stängd portfölj, medan den är igång. Om luftcirkulationen hindras kan datorn skadas eller fatta eld.

1högtalare 5nätverkskontakt

2infraröd sensor 6S-Video TV-uttag

3ljudkontakter 7ventilation

4modemport (tillval)

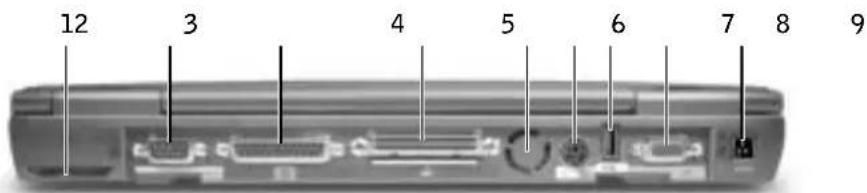

Bakifrån

Viktigt! Undvik skada på datorn genom att vänta 5 sekunder efter att du slagit av datorn innan du kopplar bort en extern enhet.

Varning! Du får inte blockera ventilationsuttagen eller stoppa in främmande föremål i dem. Du bör också undvika att damm samlas i uttagen. Förvara inte datorn i miljöer med begränsad luftcirkulation, som t ex i en stängd portfölj, medan den är igång. Om luftcirkulationen hindras kan datorn skadas eller fatta eld.

1fläkt 6PS/2-anslutning

2seriell port 7USB-anslutning

3parallelport 8bildskärmskontakt

4dockningskontakten 9nätadapterkontakt

5fläkt

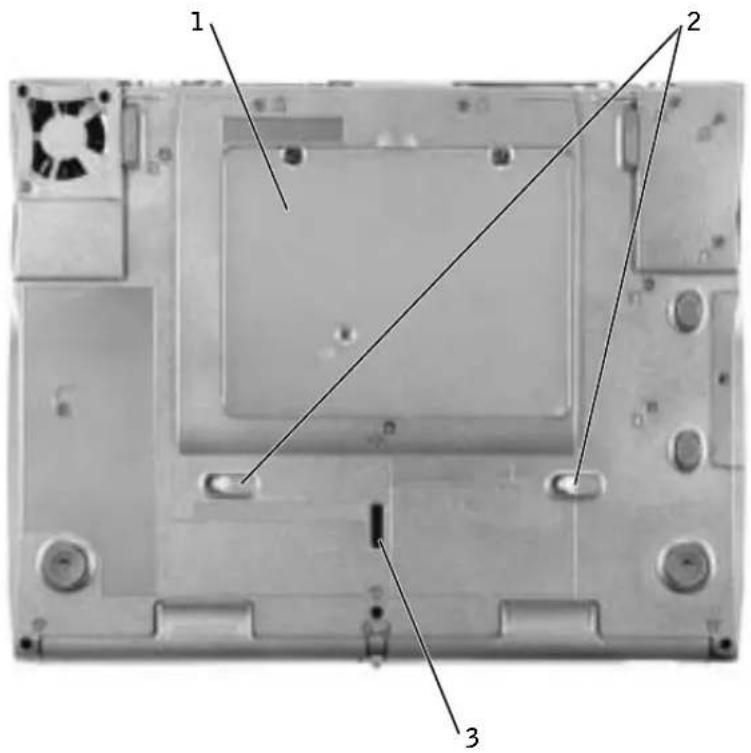

Undersida

1Mini PCI-kort, modem och minnesmodullock

2frigöringsspakar för enheter

3frigöringsspak för dockningsenheten

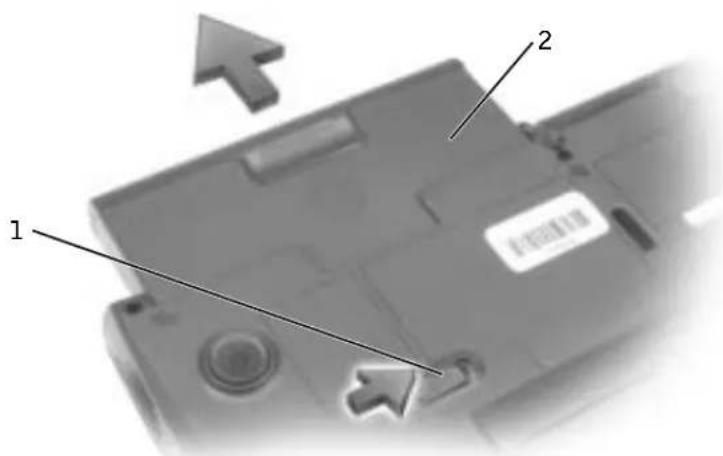

Ta bort ett batteri

Viktigt! Om du väljer att byta batteri medan datorn är i vänteläge har du upp till 4 minuter på dig att utföra bytet innan datorn stängs av och eventuell information som inte har sparats går förlorad.

Kontrollera att datorn är avstängd, försatt i energisparläge eller ansluten till eluttaget innan du tar bort batteriet. Koppla bort modemet från telefonjacket i väggen.

1 Om datorn är dockad frigör du den.
2 För batterilåsspärren åt sidan.
3 Ta bort batteriet.

1spärr för batterifack (lås upp)

2batteriet

Sätta in ett batteri

Skjut in batteriet i packet tills lässpärren klickar till.

Köra Dell Diagnostics

Dell tillhandahåller ett antal olika verktyg till hjälp om datorn inte fungerar som förväntat. Information om dessa hjälpverktyg finns i avsnittet "Få hjälp" i Användarhandboken online.

Om du har problem med datorn och inte kan komma åt Användarhandboken online använder du Dell Diagnostics för att fastställa orsaken till problemet och hitta en lösning. Dell Diagnostics finns på härddisken.

Obs! Om din dator inte kan visa en skärmbild kontaktar du Dell. Kör Diagnostics innan du kontaktar Dells tekniska support eftersom de diagnostiska testerna ger dig information som du behöver när du ringer.

1 Stäng av datorn.
2 Om datorn är dockad frigör du den.
3 Anslut datorn till ett eluttag.
4 Håll ned knappen Dell Access Direct™ när du slår på datorn.

Datorn börjar då köra Systemgenomgång före start, som är en serie inbyggda diagnostikverktyg som utför grundläggande tester på moderkortet, tangentbordet, härddisken och bildskärmen.

• Svara på de frågor som kan visas under genomgången.

• Om något fel på en komponent upptäcks stannar datorn och avger en ljudsignal. Om du vill avbryta genomgången och starta om till operativsystemet trycker du på N, om du vill fortsätta till nästa test trycker du på Y och om du vill testa den komponent som inte fungerar igen trycker du på R.

• Om något fel upptäcks under systemgenomgången före start bör du skriva ned felkoden (-koderna) och sedan kontakta Dell innan du fortsätter med Dell Diagnostics.

• Om ett meddelande visas om att ingen partition för diagnostikverktyget har hittats följer du instruktionerna på skärmen för att köra Dell Diagnostics från din CD-skiva Drivers and Utilities (Drivrutiner och verktyg).

Om systemgenomgången före start slutförts utan problem visas meddelandet Partition för Dell Diagnostic-verktyget startas. Tryck på valfri tangent för att fortsätta

5 Tryck på valfri tangent för att starta Dell Diagnostics från partitionen för diagnostikverktyget på hårddisken.
6 När Dell Diagnostics har laddats visas Diagnostics Menu (Diagnostik-menyn). Om du vill välja ett alternativ markerar du alternativet och trycker på ← Enter , eller trycker på den tangent som motsvarar den markerade bokstaven i det alternativ som du har valt.

När du har kört Dell Diagnostics trycker du på 📄 dels du kommer tillbaka till Diagnostics Menu. Om du vill avsluta Dell Diagnostics och starta om datorn skriver du

X eller markerar Exit (Avsluta) och trycker på ← Enter

Föreskrifter

EMI (Electromagnetic Interference [Elektromagnetisk störning]) är de signaler eller emissioner som utstrålas i fria utrymmen eller leds utmed kraft- eller signalkablar och som hotar funktionen i radionavigerings- eller andra säkerhetsmässiga tjänster, eller allvarligt försämrar, hindrar eller upprepade gånger avbryter en licensierad radiokommunikationstjänst. Radiokommunikationstjänster innefattar, men bcgränsas cj till, kommcrsiclla AM/FM-utsändningar, television, mobiltelefoni, radar, flygledning, PCS (Personal Communication Services [Personsökare och digitala kommunikationstjänster (GSM)]). Dessa licensierade tjänster, tillsammans med oavsiktliga strålningskällor såsom digitala apparater, inklusive datorsystem, bidrar till den elektromagnetiska miljön.

EMC (Electromagnetic Compatibility [Elektromagnetisk kompatibilitet]) är den elektriska utrustningens förmåga att fungera ihop på ett riktigt sätt i den elektromagnetiska miljön. Fastän detta datorsystem har konstrucrats för, och befunnits vara i överensstämmelse med, de reglerande organens FMI-gränsvärden, ges ingen garanti för att störning ej kan uppstå i specifika installationer. Om denna utrustning trots allt orsakar störningar i radiokommunikationstjänsten, vilket kan påvisas genom att utrustningen kopplas av och på, bör du försöka åtgärda störningen genom att vidta en eller flera av följande åtgärder:

• Rikta om den mottagande antennen.
• Placera om datorn i förhållande till mottagaren.
• Flytta bort datorn från mottagaren.
• Anslut datorn till ett annat strömuttag så att datorn och mottagaren ligger på olika kretsgrenar.

Om det behövs tar du kontakt med teknisk support hos Dell eller en kunnig radio-/tv-tekniker för ytterligare förslag på åtgärder.

Övrig information om bestämmelser som rör datorn finns i "Regleringsinformation" i bilagan till Användarhandboken online. Avsnitten för varje regleringsorgan innehåller EMC/EMI- eller produktsäkerhetsinformation som är specifik för varje land.
