Latitude C640 - Ноутбук DELL - Бесплатное руководство пользователя

Тип продукта	Ноутбук
Бренд	Dell
Модель	Latitude C640
Размеры (ширина x глубина x высота)	примерно 325 x 276 x 41 мм
Вес	примерно 2,9 кг
Питание	Сетевой адаптер 65 Вт, литий-ионный аккумулятор
Процессор	Intel Pentium 4-M до 2,0 ГГц
Оперативная память	до 1 ГБ DDR SDRAM
Жесткий диск	до 40 ГБ ATA-100
Экран	14,1" или 15" TFT XGA (1024x768)
Видеокарта	ATI Mobility Radeon или Intel Extreme Graphics
Порты	USB 2.0, VGA, RJ-45, RJ-11, выход на наушники, микрофон
Связь	Модем 56K, Ethernet 10/100, Wi-Fi (опционально)
Операционная система	Windows XP Professional или Windows 2000
Основные функции	Офисная работа, интернет, мультимедиа
Обслуживание и очистка	Протирать мягкой сухой тканью. Не использовать растворители.
Безопасность	Замок Kensington, пароль BIOS, гнездо для замка
Запасные части и ремонтопригодность	Доступны: аккумулятор, клавиатура, диск, память; ремонт в авторизованных сервисных центрах
Общая информация	Бизнес-ноутбук 2002 года, прочный корпус, хорошая производительность для своего времени

Часто задаваемые вопросы - Latitude C640 DELL

Как обновить драйверы на Dell Latitude C640?

Загрузите драйверы с сайта поддержки Dell или используйте утилиту Dell SupportAssist. Рекомендуется устанавливать в правильном порядке: чипсет, графика, звук, сеть.

Что делать, если ноутбук не включается?

Проверьте подключение адаптера питания и зарядку батареи. Удерживайте кнопку питания 10 секунд. Если это не поможет, отключите все внешние устройства и попробуйте снова.

Как заменить аккумулятор в Latitude C640?

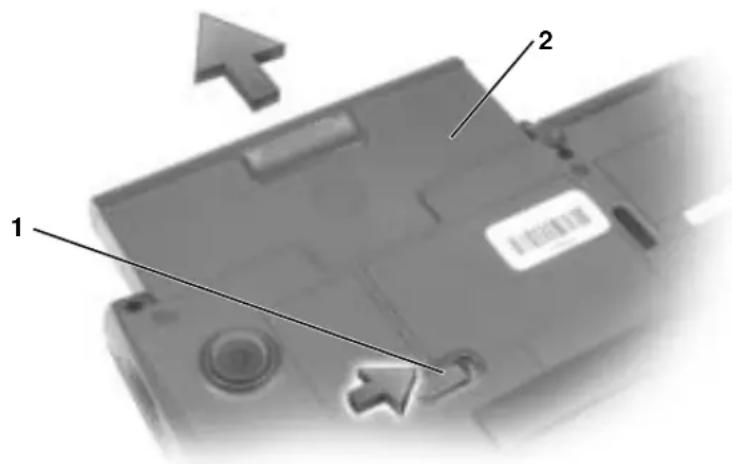

Выключите ноутбук, отключите адаптер. Сдвиньте защелку на нижней части корпуса, чтобы извлечь аккумулятор. Вставьте новый аккумулятор до щелчка.

Максимальный объем RAM в этой модели?

Dell Latitude C640 поддерживает до 1 ГБ памяти DDR (2x512 МБ) стандарта PC2100.

Как почистить экран ноутбука?

Используйте мягкую слегка влажную микрофибру. Не распыляйте жидкость прямо на экран. Можно использовать специальную жидкость для очистки ЖК-экранов.

Можно ли установить Windows 10 на Latitude C640?

Возможно, но не рекомендуется из-за низкой производительности. Ноутбук лучше работает с Windows XP или Windows 2000. Драйверы для Windows 10 могут быть недоступны.

Как сбросить пароль BIOS?

Требуется извлечение батареи CMOS на материнской плате. Отключите питание, откройте корпус, найдите круглую батарею CR2032, извлеките ее на несколько минут, затем вставьте обратно.

Почему ноутбук перегревается?

Проверьте вентилятор и вентиляционные отверстия – они могут быть забиты пылью. Используйте сжатый воздух для очистки. Убедитесь, что ноутбук стоит на твердой поверхности.

Как подключить внешний монитор?

Подключите монитор к порту VGA (DB-15) на задней панели ноутбука. Используйте функциональную клавишу (например, Fn+F8) или перейдите в настройки дисплея в системе, чтобы выбрать режим отображения.

Где найти сервисное руководство?

Сервисное руководство можно загрузить с сайта notices-facile.com или с официального сайта поддержки Dell, указав сервисный номер.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Latitude C640 DELL

Руководство по системе

Руководство по системе

Примечания, замечания и предупреждения

ПРИМЕЧАНИЕ. Содержит важную информацию, которая поможет использовать компьютер более эффективно.

ЗАМЕЧАНИЕ. Указывает на возможность повреждения оборудования или потери данных и объясняет, как этого избежать.

ПРЕДУПРЕЖДЕНИЕ. Указывает на потенциальную опасность повреждения, получения легких травм или угрозу для жизни.

Сокращения и аббревиатуры

Полный список сокращений и аббревиатур см. в Руководстве пользователя.

В зависимости от операционной системы, для доступа к документации на жестком диске дважды щелкните значок User's Guides (Руководства пользователя) на рабочем столе или нажмите кнопку Start (Пуск), выберите пункт Help and Support (Справка и поддержка) и пункт User and system guides (Руководство пользователя и руководство по системе).

Для компьютеров Dell™ n Series любые ссылки в этом документе на операционную систему Microsoft® Windows® не применимы.

Информация в этом документе может быть изменена без предварительного уведомления. © Корпорация Dell Computer Corporation, 2002-2003. Все права защищены.

Воспроизведение материалов данного руководства в любой форме без письменного разрешения корпорации Dell Computer Corporation строго запрещено.

Товарные знаки, использованные в этом документе: Dell, логотип DELL, Latitude, TrueMobile и AccessDirect – являются товарными знаками корпорации Dell Computer Corporation; Microsoft и Windows являются зарегистрированными товарными знаками корпорации Microsoft; Intel, Pentium и Celeron являются зарегистрированными товарными знаками корпорации Intel Corporation; EMC является зарегистрированным товарным знаком Управления по охране окружающей среды США (U.S. Environmental Protection Agency).

Остальные товарные знаки и названия продуктов могут использоваться в этом руководстве для обозначения фирм, заявляющих права на товарные знаки и названия, или продуктов этих фирм. Корпорация Dell Computer Corporation не заявляет прав ни на какие товарные знаки и названия, кроме собственных.

Содержание

ПРЕДУПРЕЖДЕНИЯ – Инструкции по технике безопасности . . . 215

Общие положения 215

Электропитание 216

Аккумуляторная батарея 217

Перевозка воздушным транспортом 218

Инструкции по электромагнитной совместимости ..... 218

Пользователи в Калифорнии, США 218

Работа с компьютером 219

Полезные навыки при работе на компьютере 220

Работа внутри компьютера 220

Защита от электростатического разряда ..... 221

Утилизация аккумуляторных батарей 222

Как получить информацию и помощь 222

Установка компьютера 225

О компьютере 227

Вид спереди 228

Вид слева 229

Вид справа 230

Вид сзади 231

Вид снизу 232

Удаление аккумуляторной батареи 233

Установка аккумуляторной батареи 233

Запуск программы Dell Diagnostics 234

Законодательство и стандарты 235

⚠️ ПРЕДУПРЕЖДЕНИЯ – Инструкции по технике безопасности

Следуйте этим инструкциям, чтобы обезопасить себя и уберечь компьютер и рабочее место от повреждений.

Общие положения

• Не пытайтесь производить текущий ремонт и обслуживание компьютера самостоятельно, если вы не является сертифицированным специалистом службы технической поддержки. Всегда точно следуйте инструкциям по установке.
• Если адаптер переменного тока подключается через удлинитель, то суммарный ток всех устройств, подключенных к удлинителю, не должен превышать максимально допустимый для удлинителя ток.
• Не вставляйте никаких предметов в вентиляционные и другие отверстия компьютера. Это может вызвать короткое замыкание внутренних компонентов и, как следствие, привести к пожару или поражению электрическим током.
• Не держите работающий компьютер в местах с плохой вентиляцией, например в сумке для перевозки или чемодане. Это может повредить компьютер или привести к п о ж а р у .
• Не ставьте компьютер близко к батареям и другим источникам тепла. Кроме того, нельзя заслонять предназначенные для охлаждения вентиляционные отверстия. Не кладите под компьютер стопки бумаги, не ставьте компьютер в замкнутые ниши, а также на кровать, диван или ковер.
• Если для работы компьютера или подзарядки батареи используется адаптер переменного тока, он должен находиться на открытом месте, например на столе или на полу. Не накрывайте адаптер переменного тока газетами или другими предметами, препятствующими охлаждению, и не используйте, когда он находится в сумке для перевозки.
• Адаптер переменного тока во время обычной работы компьютера может сильно нагреваться. Будьте осторожны, если берете адаптер в руки во время или сразу после работы.
• При длительной работе с компьютером не держите его на открытых участках тела. Во время нормальной работы корпус устройства нагревается (особенно при питании от электросети). Длительное соприкосновение устройства с кожей может вызвать неприятное ощущение и даже ожог.

⚠️ ПРЕДУПРЕЖДЕНИЯ – Инструкции по технике безопасности (продолжение)

• Не пользуйтесь компьютером в помещениях с высокой влажностью, например вблизи ванных комнат, плавательных бассейнов или в сырых подвальных помещениях.
• Если в компьютере есть встроенный или дополнительный модем (PC Card), при приближении грозы отсоединяйте модемный кабель во избежание поражения электрическим током от молнии через телефонную линию.
• Во избежание поражения электрическим током не подсоединяйте кабели, не обслуживайте или не перенастраивайте данное изделие во время грозы. В это время работать с компьютером можно только при условии, что все кабели отсоединены и компьютер питается от батареи.
• Если в компьютере есть модем, его кабель должен быть изготовлен из провода диаметром не менее 0,4 мм (26 AWG) и иметь модульный разъем RJ-11, соответствующий стандартам FCC (Федеральной комиссии по коммуникациям США).
• Перед снятием крышки отсека модуля памяти/плат Mini PCI/модема, расположенного на нижней панели компьютера, отсоедините все кабели от электросети и телефонной сети.
• Если на компьютере есть разъем модема RJ-11 и сетевой разъем RJ-45, присоединяйте телефонный кабель к разъему RJ-11, а не к RJ-45.
• Платы PC Card при обычной работе могут сильно нагреваться. Будьте осторожны, вынимая плату PC Card после продолжительной работы.
• Перед тем как чистить компьютер, отключите его от электросети. Чистить компьютер следует мягкой влажной тканью. Не используйте жидкие и аэрозольные очистители, которые могут содержать огнеопасные вещества.

Электропитание

• Пользуйтесь только адаптером переменного тока, поставляемым для этого компьютера корпорацией Dell. Использование других адаптеров может привести к пожару или взрыву.
• Прежде чем подключать компьютер к электросети, проверьте, соответствуют ли указанные на адаптере напряжение и частота параметрам сети.
• Чтобы обесточить компьютер, выключите его, выньте аккумуляторную батарею и отключите адаптер переменного тока от сети.

ПРЕДУПРЕЖДЕНИЯ – Инструкции по технике безопасности (продолжение)

• Во избежание поражения электрическим током подключайте адаптер переменного тока и кабели питания устройств к правильно заземленным источникам питания. Эти кабели питания могут быть оснащены трехконтактными вилками, обеспечивающими надежное заземление. Не пользуйтесь переходниками и не удаляйте заземляющий контакт из вилки. При необходимости используйте для подключения к кабелю адаптера двух- или трехконтактный удлинитель.
• Не кладите никаких предметов на кабель питания адаптера и держите его в таком месте, где на него нельзя наступить или задеть ногой.
• Если используется удлинитель на несколько розеток, будьте внимательны при подключении кабеля адаптера. В некоторые удлинители можно вставить вилку неправильно. Это может привести к повреждению компьютера, а также к поражению электрическим током или пожару. Убедитесь, что заземляющий контакт разъема питания попадает в заземленный контакт розетки удлинителя.

Аккумуляторная батарея

• Пользуйтесь только аккумуляторными батареями Dell™, которые одобрены для применения с этим компьютером. Использование батарей других типов может привести к пожару или взрыву.
• Не носите аккумуляторные батареи в кармане, сумке и других местах, где металлические предметы (например, ключи от машины) могут замкнуть контакты. Возникающий в этом случае избыточный ток может вызвать перегрев батареи и привести к пожару или ожогам.
• При неправильном обращении с батареями можно получить ожог. Не разбирайте их. Будьте особенно осторожны с поврежденной или протекающей батареей. Если батарея повреждена, электролит может выпечь и нанести вред здоровью.
  • Храните батарею в недоступном для детей месте.
• Не храните и не оставляйте компьютер и батареи вблизи источников тепла, таких как радиатор, камин, кухонная плита, электронагреватели и т. д., а также не подвергайте батареи воздействию температур более 60° C (140° F). От перегрева батареи могут взорваться или протечь, что создает опасность возгорания.
• Не выбрасывайте аккумуляторные батареи вместе с обычными домашними отходами и не бросайте в огонь. Батареи могут взорваться. Избавляйтесь от старых батарей в соответствии с инструкциями изготовителя или обращайтесь в местную организацию по уничтожению отходов. Правильно утилизируйте старые и поврежденные батареи.

⚠️ ПРЕДУПРЕЖДЕНИЯ – Инструкции по технике безопасности (продолжение)

Перевозка воздушным транспортом

- На использование компьютера Dell в самолете могут распространяться некоторые правила и ограничения, принятые Федеральным управлением авиации США (Federal Aviation Administration). Например, во время полетов может быть запрещено пользоваться персональными электронными устройствами (PED), излучающими радиосигналы на международных частотах или другие электромагнитные сигналы.

• Если портативный компьютер Dell оснащен устройством Dell TrueMobile™ или другим беспроводным устройством связи, отключайте это устройство перед полетом и следуйте всем инструкциям экипажа самолета относительно таких устройств.
  – Кроме того, на некоторых этапах полета, например при взлете и посадке, может быть запрещено пользоваться персональными электронными устройствами, такими как портативный компьютер. Некоторые авиакомпании считают критическими и другие этапы полета, например полет на высоте ниже 3050 м (10 тыс. футов). Соблюдайте специальные инструкции авиакомпании по использованию персональных электронных устройств.

Инструкции по электромагнитной совместимости

Использование экранированных кабелей гарантирует соблюдение соответствующего стандарта электромагнитной совместимости (EMC) для места, где используется компьютер. Кабель для подключения принтера к параллельному порту можно приобрести в корпорации Dell. При желании можно заказать кабель на сайте Dell: www.dell.com.

Статическое электричество может повредить внутренние электронные компоненты компьютера. Во избежание этого снимайте с себя статическое электричество, прежде чем дотрагиваться до любого электронного компонента компьютера, например модуля памяти. Для этого достаточно коснуться неокрашенной металлической поверхности панели вводавывода.

Пользователи в Калифорнии, США

ПРЕДУПРЕЖДЕНИЕ. Если вы берете в руки кабель от этого продукта или кабели от принадлежностей, проданных с этим продуктом, вы подвергаетесь воздействию свинца, что, как уже известно в штате Калифорния, может вызвать нарушение репродуктивной функции и врожденные патологии. Мойте руки после работы с кабелями.

Работа с компьютером

Во избежание повреждения компьютера соблюдайте следующие правила.

• Перед включением компьютера поставьте его на ровную поверхность.
- Во время поездок не подвергайте компьютер обычной процедуре проверки багажа. Компьютер можно проверять на рентгеновской установке, но никогда не пропускайте его через металлодетектор. Если компьютер проверяется вручную, всегда имейте под рукой заряженную аккумуляторную батарею на случай, если вас попросят включить компьютер.
- Если вы перевозите жесткий диск отдельно от компьютера, заверните его в непроводящий материал, например ткань или бумагу. Если жесткий диск проверяется вручную, будьте готовы к тому, что вас попросят установить его в компьютер. Жесткий диск можно проверять на рентгеновской установке, но никогда не пропускайте его через металлодетектор.
- Во время поездок не кладите компьютер на верхние полки для багажа, где компьютер может свободно перемещаться. Не роняйте компьютер и предохраняйте его от ударов.
- Защищайте компьютер, аккумуляторную батарею и жесткий диск от воздействия таких факторов окружающей среды, как пыль, грязь, продукты питания, жидкости, перегрев и переохлаждение, а также от прямых солнечных лучей.
- При изменении условий хранения компьютера, которые сопровождаются резким перепадом температуры и влажности, на компьютере или его внутренних компонентах может образоваться конденсат. Прежде чем начать работать с компьютером, дайте влаге испариться. Это поможет избежать выхода компьютера из строя.

ЗАМЕЧАНИЕ. При переносе компьютера из холодной среды в более теплую или наоборот дайте устройству адаптироваться к новым температурным условиям, прежде чем включать питание.

• При отключении кабеля от сети беритесь за вилку или за специальную петлю на вилке. Не тяните за кабель. Разъединяя разъемы, держите их прямо, чтобы не погнуть контакты. Аналогично, перед подключением кабеля убедитесь в правильной ориентации и соответствии частей разъемов.
• При работе с компонентами компьютера соблюдайте осторожность. Держите компоненты (например, модули памяти) за края, не дотрагиваясь до контактов.
• Прежде чем вынимать модуль памяти из разъема на системной плате или отсоединять устройство, выключите компьютер, отсоедините кабель адаптера переменного тока и подождите 5 секунд. Иначе можно повредить системную плату.

Работа с компьютером (продолжение)

• Для чистки дисплея пользуйтесь мягкой чистой тканью и водой. Смочите ткань и протрите дисплей, всегда перемещая ткань в одном направлении – сверху вниз. Быстро убирайте лишнюю влагу с дисплея и держите его сухим. Длительное воздействие влаги может повредить дисплей. Не используйте для чистки дисплея обычный стеклоочиститель.
• При попадании влаги в компьютер и других неполадках используйте процедуры, описанные в разделе "Устранение неисправностей" интерактивного Руководства пользователя. Если после выполнения указанных процедур выяснится, что компьютер работает неправильно, обратитесь в корпорацию Dell (телефоны см. в разделе "Получение справки" Руководства пользователя).

Полезные навыки при работе на компьютере

ПРЕДУПРЕЖДЕНИЕ. Неправильная или продолжительная работа с клавиатурой может привести к заболеванию.

ПРЕДУПРЕЖДЕНИЕ. Длительная работа за дисплеем или внешним монитором может вызвать переутомление глаз.

Инструкции из Приложения к Руководству пользователя указывают, как наиболее эффективно и удобно настроить компьютер и работать с ним.

Портативный компьютер не предназначен для постоянного использования в качестве офисного оборудования. При работе в офисе лучше использовать внешнюю клавиатуру.

Работа внутри компьютера

Перед установкой или удалением модулей памяти, плат Mini PCI и модема выполните следующие действия.

ЗАМЕЧАНИЕ. Единственный случай, когда вам может действительно понадобиться попасть внутрь компьютера, — это установка модулей памяти, модема или платы Mini PCI.

Работа с компьютером (продолжение)

ЗАМЕЧАНИЕ. Чтобы не допустить повреждения системной платы, подождите пять секунд после выключения компьютера, прежде чем отсоединить устройство или вынуть модуль памяти, плату Mini PCI или модем.

1 Выключите компьютер и все подсоединенные устройства.
2 Во избежание несчастного случая или удара электрическим током отключите компьютер и все устройства от электросети. Также отключите от компьютера все телефонные и телекоммуникационные линии.
3 Выньте основную батарею из аккумуляторного отсека и, если необходимо, вторую батарею из модульного отсека.
4 Избавьтесь от статического электричества, прикоснувшись к неокрашенной металлической поверхности панели ввода-вывода на задней стороне компьютера.

При работе периодически прикасайтесь к панели ввода-вывода, чтобы снять статическое электричество, которое может повредить внутренние компоненты компьютера.

Защита от электростатического разряда

Статическое электричество может повредить внутренние электронные компоненты компьютера. Во избежание этого снимайте с себя статическое электричество, прежде чем дотрагиваться до любого электронного компонента компьютера, например модуля памяти. Это можно сделать, прикоснувшись к неокрашенной металлической поверхности на панели ввода-вывода компьютера.

При работе внутри компьютера периодически касайтесь разъемов ввода-вывода, чтобы снять с себя накопленный электростатический заряд.

Во избежание повреждения оборудования электростатическим разрядом можно также принять следующие меры безопасности.

- Вынимая из упаковочной коробки компоненты, чувствительные к статическому электричеству, не снимайте с них антистатическую упаковку до тех пор, пока не будете готовы установить эти компоненты. Прежде чем удалять антистатическую упаковку, не забудьте снять с себя статическое электричество.

Работа с компьютером (продолжение)

• При перевозке компонентов, чувствительных к статическому электричеству, сначала поместите их в антистатический контейнер или упаковку.
• Выполняйте любую работу с чувствительными компонентами только в местах, защищенных от статического электричества. По возможности используйте специальные напольные и настольные антистатические коврики.

Утилизация аккумуляторных батарей

В компьютере используется ионно-литиевая аккумуляторная батарея. Инструкции по замене ионно-литисевой аккумуляторной батареи см. в разделе "Удаление аккумуляторной батареи" этого документа и в разделе "Аккумуляторная батарея" интерактивного Руководства пользователя.

Не выбрасывайте батареи вместе с бытовым мусором. Адрес ближайшего центра утилизации аккумуляторных батарей можно выяснить у местного предприятия по уничтожению отходов.

Как получить информацию и помощь

В следующей таблице указаны ресурсы, поставляемые корпорацией Dell в качестве вспомогательных средств. В комплект поставки компьютера могут входить и другие ресурсы.

Ресурс Содержание Использование ресурса
	Компакт-диск Drivers and Utilities• Программа диагностики Dell Diagnostics• Драйверы• Утилиты• Документация по компьютеру и устройствам	См. главное меню на компакт-диске Drivers and Utilities, который прилагается к компьютеру.Используйте раскрывающееся меню, чтобы задать параметры для своего компьютера.Когда вы приобретаете компьютер Dell, на нем уже установлены драйверы и документация.С помощью этого компакт-диска можно получить доступ к документации или переустановить драйверы. Также его можно использовать для проведения диагностики, если не удается запустить эти средства с жесткого диска компьютера.Более подробную информацию см. в интерактивном Руководстве пользователя.
	Метка производителя и регистрационная метка• Код экспресс-обслуживания и номер метки производителя• Ключ (идентификатор) продукта	Код экспресс-обслуживания (Express Service Code) и номер метки производителя (Service Tag) – это уникальные идентификаторы компьютера DellTM.Для настройки операционной системы необходим ключ продукта (Product Key), также называемый идентификатором продукта (Product ID) или сертификатом подлинности (Certificate of Authenticity [COA]).
	Компакт-диск Operating System	Для переустановки операционной системы пользуйтесь компакт-диском Operating System, который прилагается к компьютеру.ПРИМЕЧАНИЕ. На компакт-диске Operating System может не быть самых последних драйверов для вашего компьютера. Если вы переустанавливаете операционную систему, используйте компакт-диск Drivers and Utilities для загрузки драйверов устройств,
support.dell.com	Веб-сайт поддержки Dell SupportЧасто задаваемые вопросыПрограммы для компьютераДокументацияОбсуждение проблемПоисковая база данных	Заполнив на сайтesupport.dell.comрегистрационную форму, вы сможете:Получить справку по общему использованию, установке и устранению проблем (ссылки Ask Dudley, Dell Knowledge Base)Получить доступ к документации по своему компьютеру и устройствам (ссылка Dell Documents)Получить последние версии драйверов для своего компьютера (ссылка Downloads for Your Dell)Обсудить проблемы вместе с другими пользователями и специалистами Dell (ссылка Dell Talk)Просматривать список ссылок на сайты основных фирм-партнеров Dell
Premier Support.Dell.com	Веб-сайт Dell Premier SupportСостояние заявки на обслуживаниеОсновные технические вопросы, по продуктамЧасто задаваемые вопросы, по номерам продуктовВыбор по меткепроизводителяСведения о конфигурации системы	Посетите сайтpremiersupport.dell.com.Веб-узел Dell Premier Support настраивается для корпоративных пользователей, государственных и образовательных учреждений. Он доступен для индивидуальных пользователей, которые присоединились к программе Premier Support.Этот сервис доступен не во всех регионах.

Установка компьютера

1 Распакуйте коробку с принадлежностями.

2 Отложите в сторону те принадлежности, которые не понадобятся для завершения установки.

В коробке с принадлежностями находится документация пользователя, а также все заказанное вами программное обеспечение и дополнительные компоненты (платы PC Card, дисководы, аккумуляторные батареи и т.п.).

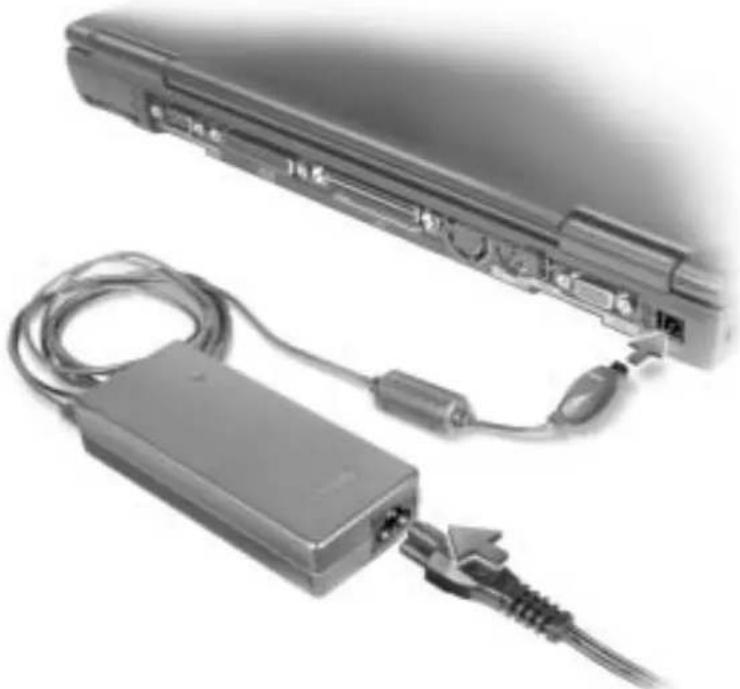

3 Подсоедините адаптер переменного тока к соответствующему разъему на компьютере и к электророзетке.

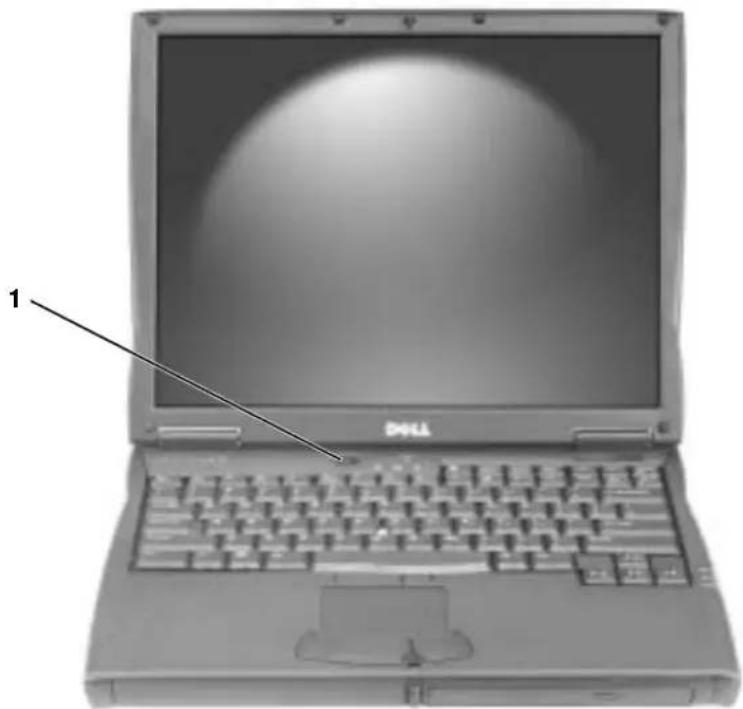

4 Откройте крышку дисплея и нажмите кнопку включения, чтобы включить компьютер.

ПРИМЕЧАНИЕ. Не пристыковывайте компьютер до тех пор, пока хотя бы один раз не включите и не выключите его.

Подробную информацию о компьютере можно найти в интерактивном Руководстве пользователя. В зависимости от операционной системы, для доступа к документации на жестком диске дважды щелкните значок User's Guides (Руководства пользователя) на рабочем столе или нажмите кнопку Start (Пуск), выберите пункт Help and Support (Справка и поддержка) и пункт User and system guides (Руководство пользователя и руководство по системе). Следующие пункты посвящены некоторым наиболее общим вопросам.

• Модем и сетевой адаптер. В компьютере есть модем v.92 56K и сетевой адаптер 10/100 Ethernet LOM. Место расположения разъемов указано ниже, в разделе "Вид справа". Дополнительную информацию о портах и разъемах см. в разделе "О компьютере" интерактивного Руководства пользователя.

• Батарея. Батарея 4460 мАчас является стандартной для этого компьютера и обеспечивает при полном заряде 3-4 часа работы в обычном режиме. Некоторые операции могут значительно снизить срок службы батареи.

• Дополнительную информацию по использованию батареи и экономии энергии см. в разделах "Аккумуляторная батарея" и "Управление электропитанием" Руководства пользователя.

• О работе с не полностью заряженными батареями рассказано в подразделе "Обеспечение достаточного питания для компьютера" раздела "Устранение неисправностей" Руководства пользователя.

• Модульный отсек. Описание модульного отсека и устанавливаемых в него устройств см. в разделе "Модульный отсек" Руководства пользователя.

• Стыковочные устройства. Компьютер поддерживает стыковочные устройства Dell C/Dock Expansion Station и Dell C/Port Advanced Port Replicator

ПРИМЕЧАНИЕ. Стыковочные устройства доступны не во всех странах.

– Информация о дополнительных стыковочных устройствах содержится в сопроводительной документации по таким устройствам.
– О том, как достичь оптимальной производительности при работе со стыковочным устройством, см. в подразделе "Анализ питания стыковочного устройства" разделе "Устранение неисправностей" Руководства пользователя.

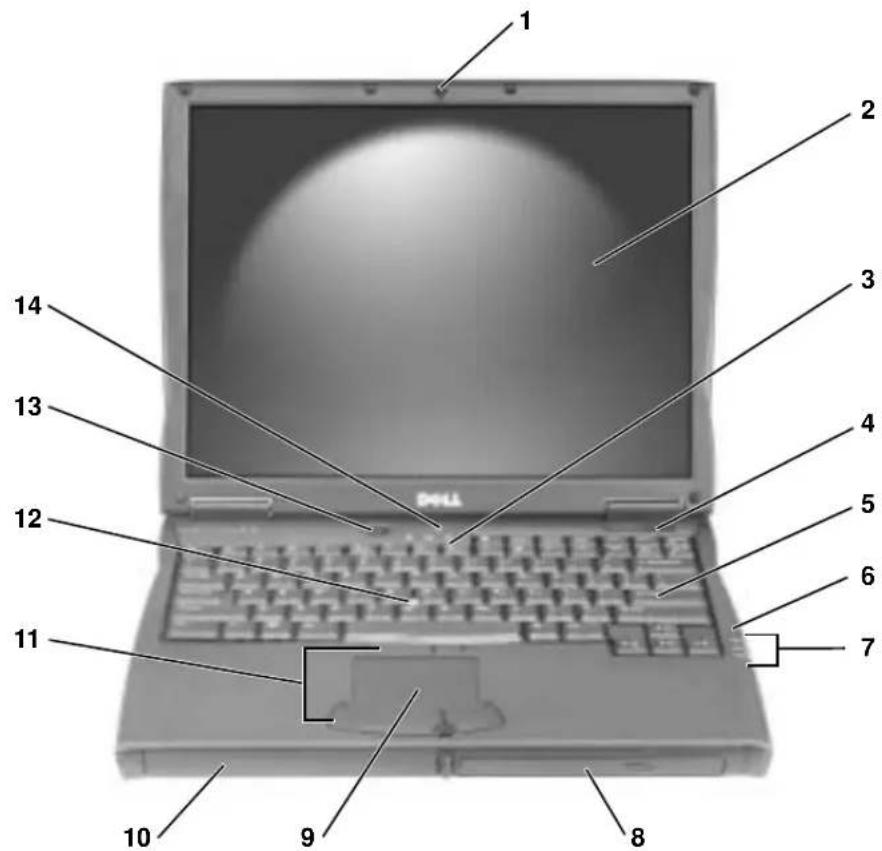

Вид спереди

ПРЕДУПРЕЖДЕНИЕ. Не закрывайте воздухозаборник, не вставляйте в него предметы и следите, чтобы в нем не накапливалась пыль. Не держите работающий компьютер в местах с плохой вентиляцией, например в чемодане. Это может повредить компьютер или привести к пожару.

1	защелка дисплея	8	модульный отсек
2	дисплей	9	тач-пэд
3	индикаторы состояния клавиатуры	10	аккумуляторный отсек
4	воздухозаборник	11	кнопки трекстика и тач-пэда
5	клавиатура	12	трекстик
6	микрофон	13	кнопка питания
7	индикаторы состояния устройств	14	кнопка AccessDirect

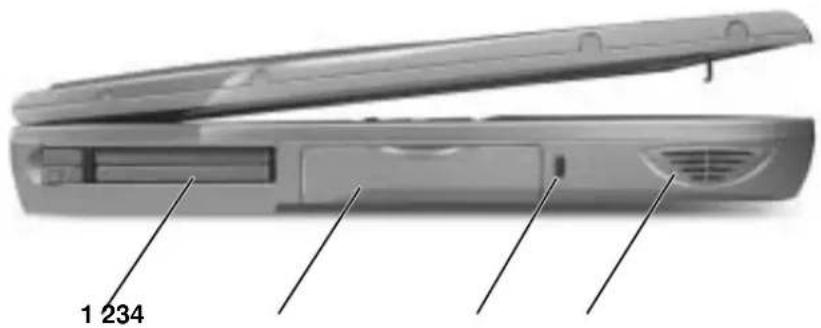

Вид слева

1 гнездо для платы PC Card
2 жесткий диск
3 отверстие для защитного троса
4 динамик

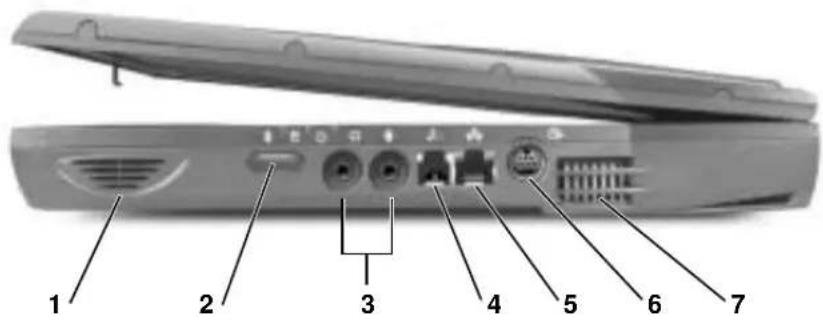

Вид справа

ПРЕДУПРЕЖДЕНИЕ. Не закрывайте воздухозаборник, не вставляйте в него предметы и следите, чтобы в нем не накапливалась пыль. Не держите работающий компьютер в местах с плохой вентиляцией, например в чемодане. Это может повредить компьютер или привести к пожару.

1	динамик	5	сетевой разъем
2	датчик инфракрасной связи	6	разъем S-Video TV-out
3	аудиоразъемы	7	воздухозаборники
4	разъем модема (дополнительный)

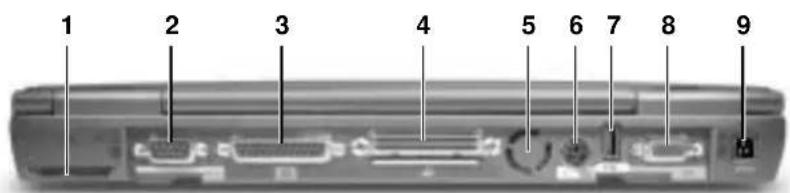

Вид сзади

ЗАМЕЧАНИЕ. Чтобы не повредить компьютер, после его выключения подождите 5 секунд, прежде чем отсоединять внешнее устройство.

ПРЕДУПРЕЖДЕНИЕ. Не закрывайте воздухозаборник, не вставляйте в него предметы и следите, чтобы в нем не накапливалась пыль. Не держите работающий компьютер в местах с плохой вентиляцией, например в чемодане. Это может повредить компьютер или привести к пожару.

1 вентилятор 6 разъем PS/2
2	разъем последовательного порта	7 разъем шины USB
3	разъем параллельного порта	8 видеоразъем
4	стыковочный разъем	9 разъем адаптера переменного тока
5 вентилятор

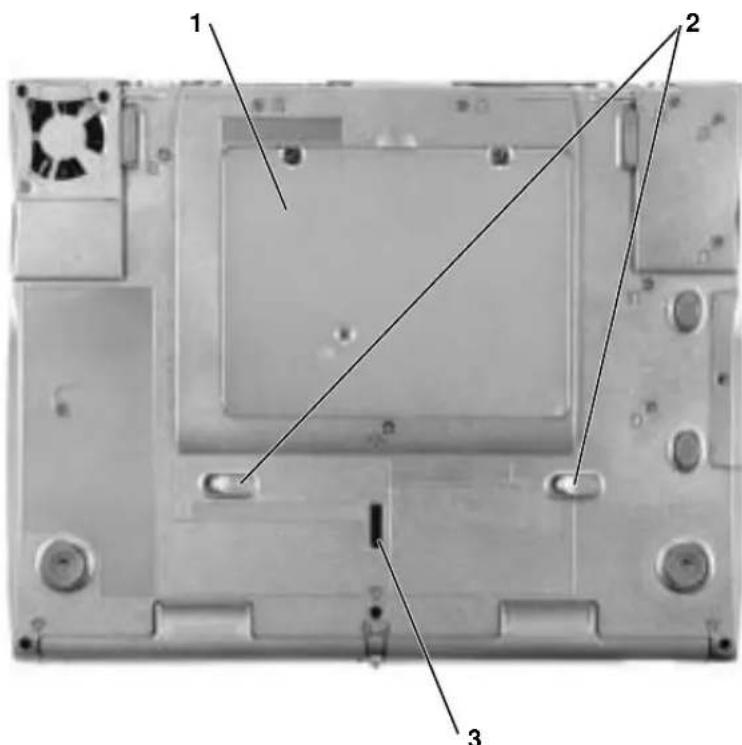

Вид снизу

1 крышка модуля для платы Mini PCI, модема и модуля памяти
2 защелки освобождения устройств
3 защелка стыковочного устройства

Удаление аккумуляторной батареи

ЗАМЕЧАНИЕ. Если вы меняете аккумуляторную батарею в компьютере, который находится в режиме ожидания Standby, в вашем распоряжении не более 4 минут, иначе компьютер выключится, и несохраненные данные будут потеряны.

Перед удалением батареи убедитесь, что компьютер отключен, находится в режиме управления электропитанием или подключен к электросети. Подключите модем к телефонной розетке.

1 Если компьютер пристыкован, отстыуйте его.
2 Отодвиньте и держите защелку без фиксации для батареи.
3 Выньте аккумуляторную батарею.

1 правая защелка батареи
2 аккумуляторная батарея

Установка аккумуляторной батареи

Продвигайте батарею в отсек, пока не услышите щелчок.

Запуск программы Dell Diagnostics

Корпорация Dell предоставляет целый ряд средств, которые призваны помочь, если компьютер в процессе работы поведет себя не так, как ожидалось. Информацию по этим справочным средствам можно найти в разделе "Получение справки" Руководстве пользователя.

Если неполадки в компьютере не дают возможности обратиться к интерактивному Руководству пользователя, воспользуйтесь программой диагностики Dell Diagnostics, которая поможет выявить и устранить причину неполадки. Программа Dell Diagnostics находится на жестком диске.

ПРИМЕЧАНИЕ. Если на экране компьютера нет изображения, обратитесь в корпорацию Dell. Прежде чем обращаться в службу технической поддержки Dell, запустите программу Diagnostics, так как эта программа предоставляет данные, которые могут у вас спросить.

1 Выключите компьютер.
2 Если компьютер пристыкован, отстыкуйте его.
3 Подключите компьютер к электросети.

4 Нажмите и держите клавишу Dell AccessDirect™, пока включаете компьютер.

Компьютер запускаст проверку Pre-boot System Assessment – серию встроенных диагностических тестов, которые проверяют системную плату, клавиатуру, жесткий диск и дисплей.

• Во время проверки отвечайте на вопросы, отображаемые на экране.
- Если обнаружен сбой какого-либо компонента, компьютер останавливается и выдает звуковой сигнал. Чтобы остановить проверку Assessment и перезагрузить операционную систему, нажмите клавишу N. Чтобы перейти к следующему тесту, нажмите клавишу Y. Чтобы повторно протестировать неисправный компонент, нажмите клавишу R.

- Если во время проверки Pre-boot System Assessment обнаружен сбой, запишите код ошибки и обратитесь в корпорацию Dell, прежде чем продолжать работу программы Dell Diagnostics.

- Если получено сообщение о том, что раздел Diagnostics Utility не найден, выполните инструкции на экране, чтобы запустить программу Dell Diagnostics с компакт-диска Drivers and Utilities.

Если проверка Pre-boot System Assessment выполнена успешно, вы получите сообщение: Booting Dell Diagnostic Utility Partition. Press any key to continue. (€ 1 ₺ € I€ ₺ Dell Diagnostic Utility. € s ₺ H R + K ₺ € ₺ - J§ ₺ F § " s ₺ ₺ ).

5 Нажмите любую клавишу, чтобы запустить программу Dell Diagnostics из раздела Diagnostics Utility жесткого диска.
6 После загрузки программы Dell Diagnostics появляется меню программы Diagnostics. Чтобы выбрать пункт меню, выделите его и нажмите клавишу ← Enter или клавишу, соответствующую подсвеченной букве в выбранном пункте меню.

Когда программа Dell Diagnostics закончит работу, нажмите клавишу Esc Suspend для возврата в меню программы Diagnostics. Чтобы выйти из программы Dell Diagnostics и перезагрузить компьютер, введите X или выберите команду Exit (Выход) и нажмите клавишу Enter.

Законодательство и стандарты

Электромагнитные помехи (Electromagnetic Interference – EMI) – это любое излучение или сигналы, излучаемые в свободном пространстве, а также вдоль силовых или сигнальных кабелей. Они угрожают работе радионавигационных служб и других служб безопасности, а также значительно ухудшают, затрудняют или периодически прерывают работу лицензированной службы радиосвязи. К службам радиосвязи относятся, в частности, коммерческое радиовещание в диапазоне АМ/FM, телевидение, сотовая связь, радиолокационные установки, авиадиспетчерские службы, пейджинговые службы и службы персональной связи (Personal Communication Services – PCS). Эти лицензированные службы и источники непреднамеренного излучения, например цифровые устройства (включая компьютеры), создают электромагнитную среду.

Электромагнитной совместимостью (Electromagnetic Compatibility – EMC) называют способность электронного оборудования правильно работать в окружении других электронных приборов. Хотя этот компьютер разработан с учетом законодательства по электромагнитным помехам, гарантировать отсутствие помех в каждом конкретном устройстве невозможно. Если данное оборудование создает помехи в работе служб радиосвязи, что можно определить, отключив это оборудование и снова включив его, попытайтесь устранить помехи с помощью одного или нескольких указанных ниже способов.

• Переориентируйте приемную антенну.
- Измените положение компьютера относительно приемника.
- Отодвиньте компьютер от приемника.
- Подключите компьютер к другой розетке, так чтобы питание компьютера и приемника осуществлялось от разных электрцепей.

Если необходимо, проконсультируйтесь у представителя службы технической поддержки корпорации Dell или у опытного радиотехника.

Дополнительную информацию по стандартам см. в разделе "Законодательство и стандарты" Приложения к Руководству пользователя. В каждом разделе содержится информация по ЕМС/ЕМІ и по безопасности устройства для конкретной страны или группы стран.

Dell™ Latitude™ C540/C640 Series

Напечатано в Ирландии.

Vytlačené v Írsku.
