Tuotetyyppi	Liiketoimintakannettava
Kotelon väri	Hopea-musta
Mitat (leveys x syvyys x korkeus)	330 x 274 x 43 mm
Paino	Noin 3,0 kg
Suoritin	Intel Pentium 4-M 2,4 GHz asti
RAM-muisti	256 MB - 1 GB (enintään 2 GB)
Kiintolevy	20-40 GB (ATA-100)
Näyttö	15 tuuman TFT XGA (1024x768) tai SXGA+ (1400x1050)
Näytönohjain	ATI Mobility Radeon 7500 (32-64 MB VRAM)
Optinen asema	CD-RW/DVD-ROM combo
Liitännät	2x USB 2.0, 1x VGA, 1x DVI, 1x IEEE 1394 (FireWire), 1x modeemi RJ-11, 1x Ethernet RJ-45, 2x ääni (kuulokkeet/mikrofoni), 1x LPT (rinnakkaisliitäntä)
Akku	Litiumioniakku, 6 kennoa, noin 3 tuntia käyttöä
Verkkovirtalähde	65 W (tulojännite 100-240 V AC)
Käyttöjärjestelmä	Windows XP Professional (oletus)
Erikoistoiminnot	TPM-moduuli (Trusted Platform Module), sormenjälkilukija (valinnainen), telakointiliitäntä
Huolto ja puhdistus	Pyyhi pehmeällä, kuivalla liinalla; vältä nesteitä; älä käytä liuottimia
Turvallisuus	Kensington-lukitus, BIOS- ja järjestelmäsalasanat, kaapelilukko
Varaosat ja korjattavuus	Akku, virtalähde, kiintolevy, RAM-muisti, näppäimistö, tuuletin – käyttäjän vaihdettavissa
Yleistä	Malli Latitude C840, Dell, valmistusvuosi noin 2002-2004, tarkoitettu toimisto- ja mobiilikäyttöön

Usein kysytyt kysymykset - Latitude C840 DELL

Kuinka nollata BIOS-salasanan Dell Latitude C840:ssa?

Voit nollata BIOS-salasanan irrottamalla virtalähteen ja poistamalla CMOS-akun muutamaksi minuutiksi. Aseta akku takaisin ja käynnistä kannettava. Salasana palautuu tehdasasetuksiin. Jos tämä ei auta, saatat joutua oikosulkemaan emolevyn hyppyjohdin – lisätietoja huolto-oppaassa.

Mikä on RAM-muistin enimmäiskoko?

Dell Latitude C840 tukee enintään 2 GB DDR RAM -muistia (266 MHz) kahdessa paikassa (1 GB per paikka). Suositellaan käytettäväksi PC2100-moduuleja.

Kuinka vaihtaa akku Latitude C840:ssa?

Sammuta kannettava, irrota virtalähde. Käännä kannettava ympäri ja liu'uta akun salpoja. Poista vanha akku ja työnnä uusi paikalleen, kunnes salvat lukittuvat. Kytke virtalähde ja käynnistä kannettava.

Voiko ulkoisen näytön liittää?

Kyllä, kannettavassa on VGA- ja DVI-liitännät. Voit liittää ulkoisen näytön ja vaihtaa näyttöä Fn+F8-näppäimillä.

Kuinka puhdistaa kannettavan näyttö?

Käytä pehmeää, hieman kosteaa mikrokuituliinaa (vain vettä). Älä koskaan käytä alkoholia, ammoniakkia tai hankaavia aineita. Sammuta kannettava ennen puhdistusta.

Mikä kiintolevy sopii Latitude C840:een?

Vakio 2,5 tuuman IDE PATA -kiintolevy (ATA-100), korkeus 9,5 mm. Valmistajan suosittelema kapasiteetti enintään 40 GB, mutta voit asentaa suuremman sopivalla laiteohjelmistolla.

Kuinka yhdistää internetiin?

Kannettavassa on Ethernet RJ-45 -portti kaapelia varten sekä puhelinmodeemi. Voit myös käyttää PCMCIA Wi-Fi -korttia (ei sisäänrakennettua Wi-Fiä).

Voiko käyttää yleislaturia?

Kyllä, edellyttäen että laturin lähtöjännite on 19,5 V ja virta vähintään 3,34 A (65 W). Pistokkeen on oltava yhteensopiva Dell-pistorasian kanssa (halkaisija 7,4 mm).

Kuinka päivittää BIOS?

Lataa uusin BIOS Dellin viralliselta sivustolta (malli Latitude C840). Suorita suoritettava tiedosto Windowsissa tai luo käynnistyslevyke. Noudata näytön ohjeita. Älä sammuta kannettavaa päivityksen aikana.

Miksi kannettava ylikuumenee?

Tarkista, ettei tuuletin ole tukkeutunut pölystä. Puhdista tuuletusaukot paineilmalla. Vaihda lämpötahna suorittimessa ja näytönohjaimessa. Käytä kannettavaa kovalla, tasaisella alustalla.

KÄYTTÖOHJE Latitude C840 DELL

Huomautukset, varoitukset ja laitteistovaroitukset

HUOMAUTUS: Huomautukset ovat tärkeitä tietoja, joiden avulla voit käyttää tietokonetta entistä paremmin.

LAITTEISTOVAROITUS: Laitteistovaroitukset ovat varoituksia sellaisista tilanteista, joissa laitteisto voi vahingoittua tai joissa tietoja voidaan menettää. Niissä kerrotaan myös, miten nämä tilanteet voidaan välttää.

VAROITUS: Varoituksissa kerrotaan tilanteista, joihin saattaa liittyä omaisuusvahinkojen, loukkaantumisen tai kuoleman vaara.

Lyhenteet

Lyhenteiden luettelo on käyttöoppaassa (kaksoisnapsauta työpöydän Käyttöopas-kuvaketta tai napsauta Käynnistä-painiketta, valitse Ohje ja tuki ja valitse sitten Käyttö- ja järjestelmäoppaat sekä Käyttöopas sen mukaan, mitä käyttöjärjestelmää käytät).

Tämän asiakirjan tiedot voivat muuttua ilman erillistä ilmoitusta. © 2002–2003 Dell Computer Corporation. Kaikki oikeudet pidätetään.

Tämän tekstin kaikenlainen kopioiminen ilman Dell Computer Corporationin kirjallista lupaa on jyrkästi kielletty.

Tekstissä käytetyt tavaramerkit Dell, DELL-logo, Latitude, TrueMobile ja AccessDirect ovat Dell Computer Corporationin tavaramerkkejä. Microsoft ja Windows ovat Microsoft Corporationin rekisteröityjä tavaramerkkejä.

Muut tekstissä mahdollisesti käytetyt tavaramerkit ja tuotenimet viittaavat joko merkkien ja nimien haltijoihin tai näiden tuotteisiin. Dell Computer Corporation kieltää omistusoikeuden muihin kuin omiin tavaramerkkeihinsä ja tuotenimiinsä.

Malli PP01X

Maaliskuu 2003 P/N 6G853 Rev. A01

Sisällysluettelo

VAROITUS: Turvallisuusohjeet 77

Yleistä 77

Tehonkulutus 78

Akku 79

Lentomatkustus 80

EMC-tiedot 80

Tietokonetta käytettäessä 81

Ergonomiset työtavat 82

Tietokoneen komponenttien käsittely 82

Staattiselta sähköltä suojaaminen 83

Akkujen hävittäminen 83

Tietojen ja avun etsiminen 84

Tietokoneen käyttöönotto 86

Tietoja tietokoneesta 88

Tietokone edestä katsottuna 88

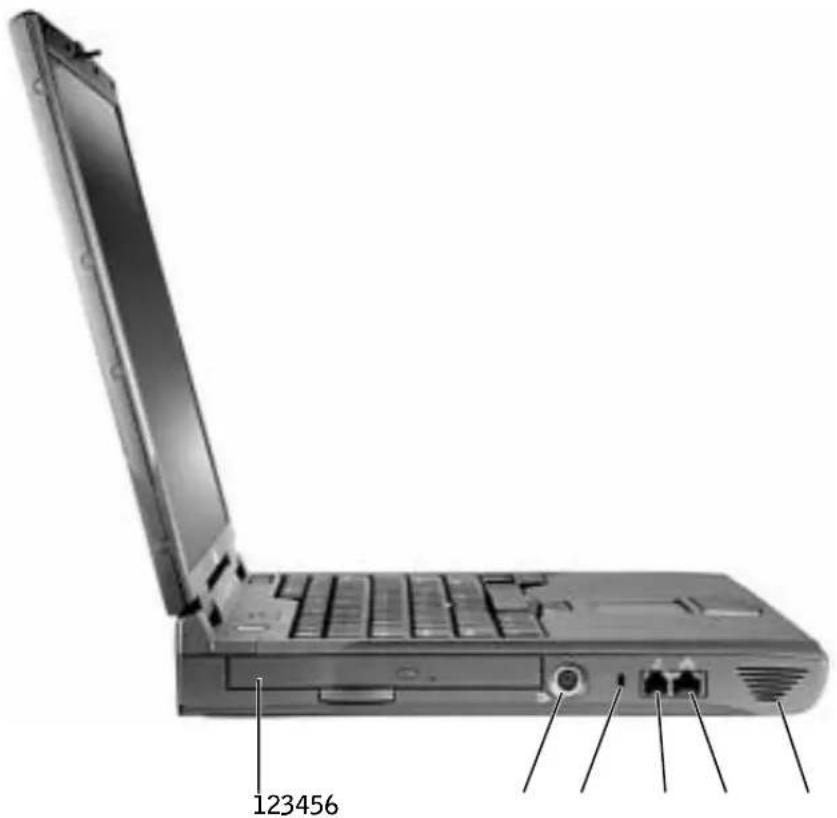

Tietokone vasemmalta katsottuna 89

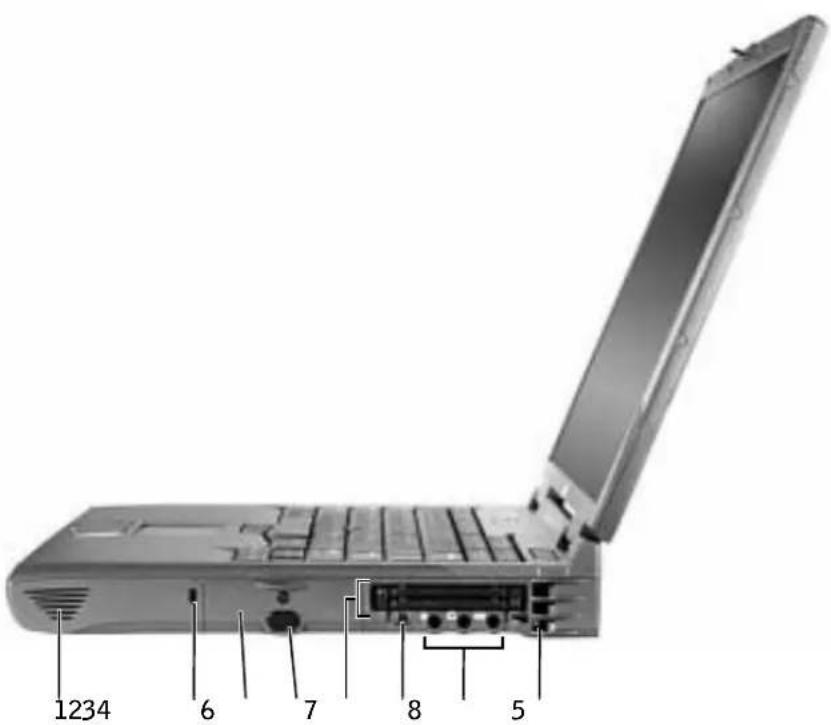

Tietokone oikealta katsottuna....90

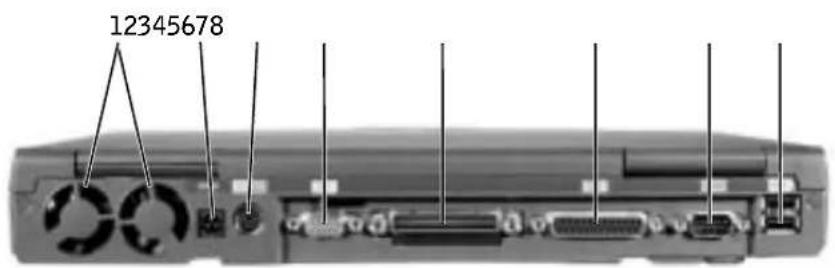

Tietokone takaa katsottuna 91

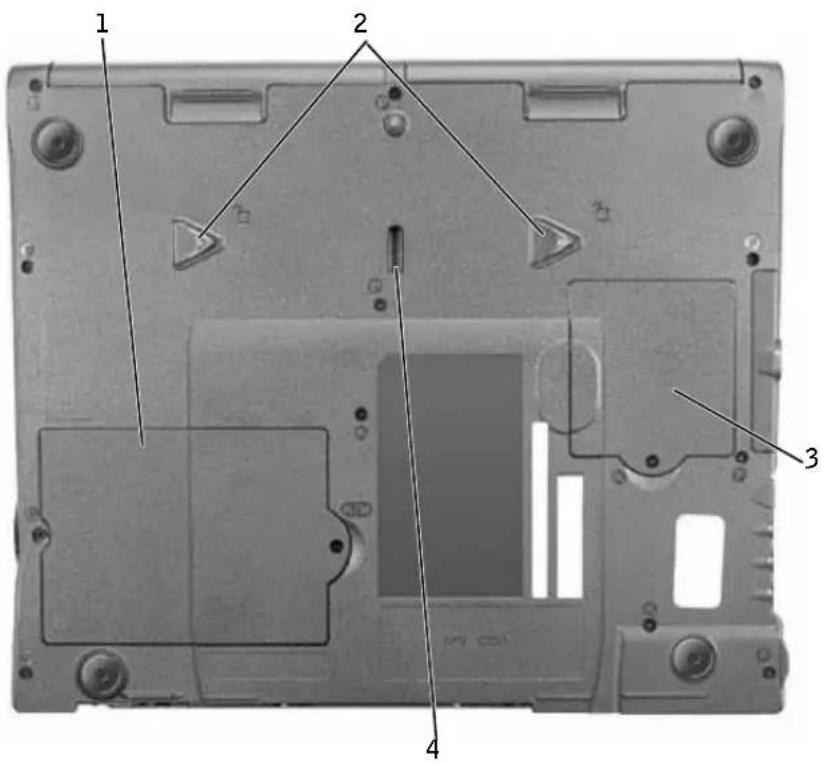

Tietokone alta katsottuna 92

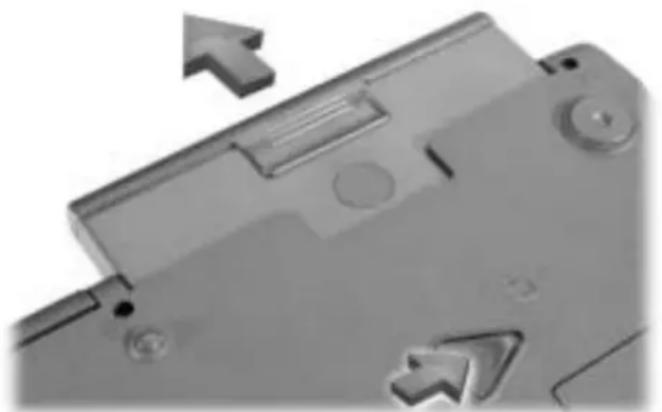

Akun irrottaminen 93

Akun asentaminen 93

Dell-diagnostiikkaohjelman suorittaminen 93

Säädöksistä 95

VAROITUS: Turvallisuusohjeet

Seuraavia turvallisuusohjeita noudattamalla voit suojata tietokoneei ja työympäristösi vaurioilta sekä varmistaa oman turvallisuutesi.

Yleistä

• Älä yritä huoltaa tietokonetta itse, jos et ole valtuutettu huoltohenkilö. Noudata asennusohjeita huolellisesti.
• Jos liität virtalähteen jatkojohtoon, varmista, että jatkojohtoon kytkettyjen laitteiden yhteinen virrankulutus ei ylitä jatkojohdon suurinta sallittua virtaa.
• Älä työnnä esineitä tietokoneen ilma-aukkoihin tai muihin aukkoihin. Vieraan esineen aiheuttama oikosulku laitteen sisällä voi aiheuttaa sähköiskun tai palovaaran.
• Älä säilytä käynnissä olevaa tietokonetta ilmatiiviissä tilassa, kuten kuljetuskotelossa tai suljetussa salkussa. Jos ilman vaihtuminen estetään, tietokone voi vahingoittua tai voi syttyä tulipalo.
• Älä sijoita tietokonetta pattereiden tai muiden lämmönlähteiden lähelle. Älä myöskään tuki ilmanvaihtoaukkoja. Älä aseta irrallisia papereita tietokoneen alle äläkä aseta tietokonetta ahtaascen seinäsyvennykscen tai sängylle, sohvalle tai matolle.
• Aseta virtalähde avoimeen paikkaan (csimerkiksi pöydälle tai lattialle) silloin, kun se on käytössä tai kun akkua ladataan. Älä peitä virtalähdettä papereilla tai muilla tavaroilla, jotka haittaavat jäähdytystä. Älä kytke kuljetuskotelossa olevaa virtalähdettä sähköverkkoon.
• Virtalähde saattaa kuumentua tietokoneen normaalin käytön aikana. Käsittele virtalähdcttä varocn käytön aikana ja heti käytön jälkeen.
• Älä pidä tietokonetta pitkiä aikoja paljasta ihoa vasten. Alustan pintalämpötila kasvaa normaalin käytön aikana (varsinkin verkkovirtaa käytettäessä). Pitkäaikainen ihokosketus voi tuntua cpämukavalta tai johtaa jopa palovammaan.
• Älä käytä tietokonetta kosteassa ympäristössä, esimerkiksi uima-altaan, kylpyammeen tai pesualtaan lähellä tai kosteassa kellarissa.
• Jos tietokoneessasi on sisäinen modeemi tai valinnainen PC-korttimodeemi, irrota modeemin kaapeli ukonilman lähestyessä, jotta tietokone olisi turvassa puhelinlinjan kautta tulevilta sähköpurkauksilta.

⚠️ VAROITUS: Turvallisuusohjeet (jatkuu)

• Älä kytke tai irrota johtoja tai suorita laitteelle huolto- tai asennustoimenpiteitä ukonilman aikana, jotta välttyisit sähköiskun vaaralta. Älä käytä tietokonetta ukonilman aikana, paitsi jos kaikki kaapelit on irrotettu ja tietokone toimii akun varassa.
• Jos tietokoneessasi on modeemi, modeemissa käytettävän kaapelin tulisi olla vähintään kokoa 26 AWG (American wire gauge). Lisäksi kaapelissa tulisi olla FCC-yhteensopiva RJ-11-liitin.
• Ennen kuin avaat tietokoncen pohjassa olevan muistimoduulin/modeemin kannen, irrota kaikki sähköjohdot sähköpistokkcista ja irrota myös puhclinkaapeli.
• Jos tietokoncessa on RJ-11-modeemiliitin ja RJ-45-verkkoliitin, kytke puhelinkaapeli RJ-11-liittimeen, älä RJ-45-liittimeen.
• PC-kortit voivat lämmetä voimakkaasti normaalikäytössä. Noudata varovaisuutta, kun poistat PC-kortin, joka on ollut jatkuvassa käytössä pitkän aikaa.
• Tietokoneen virtajohto tulee irrottaa ennen tietokoneen puhdistamista. Puhdista tietokone puhtaalla, vedellä kostutetulla liinalla. Älä käytä puhdistusnesteitä tai acrosoleja. Ne saattavat sisältää palavia aincita.

Tehonkulutus

• Käytä ainoastaan tässä tietokoncessa käytettäväksi hyväksyttyä Dellin virtalähdettä. Muuntyyppisten virtalähteiden käytöstä voi seurata palo- tai räjähdysvaara.
• Ennen kuin kytket tietokoneen pistorasiaan, varmista, että virtalähteen jännite ja taajuus vastaavat käytettävissä olevaa verkkovirtaa.
• Katkaise tietokoneen sähkövirta sammuttamalla tietokone, poistamalla akut akkupaikasta ja moduulipaikasta sekä irrottamalla virtalähteen liitin pistorasiasta.
• Vältä sähköiskuja kytkemällä virtalähde ja laitteiden virtajohdot maadoitettuihin pistorasioihin. Johdoissa saattaa olla maadoitctut liittimct. Älä poista maadoitusta esimerkiksi sovitusliittimillä. Jos käytät jatkokaapelia, käytä oikeantyyppistä kaapelia, joka sopii virtakaapeliin.

VAROITUS: Turvallisuusohjeet (jatkuu)

• Varmista, että virtalähteen johdon päällä ei ole esineitä ja että johto on sellaisessa paikassa, jossa siihen ei voi kompastua cikä sitä voi talloa.
• Jos käytät jakjohtoa, ole varovainen kytkiessäsi virtalähteen virtakaapelin johtoon. Joissakin johdoissa liitin on mahdollista kytkeä väärin. Jos virtajohdon liitin kytketään väärin, tietokoneelle saattaa aiheutua pysyviä vahinkoja. Lisäksi aiheutuu sähköiskun tai palon syttymisen vaara. Varmista, että liittimet vastaavat toisiaan ja ne kytketään oikein.

Akku

• Käytä ainoastaan tässä tietokoneessa käytettäviksi hyväksyttyjä Dell™-akkumoduuleja. Muuntyyppisten akkujen käytöstä voi scurata palo- tai räjähdysvaara.
• Älä kanna akkuja taskussa, käsilaukussa tai muussa sellaiscissa paikassa, jossa metalliesinect (esimerkiksi auton avaimet tai paperiliittimet) voivat aiheuttaa oikosulum akun napojen välille. Oikosulusta aiheutuva virtapurkaus voi aikaansaada hyvin korkeita lämpötiloja, jotka saattavat vahingoittaa akkua tai aiheuttaa palovammoja.
• Akku voi aiheuttaa väärin käsiteltynä palovaaran. Älä pura akkua. Käsittele vahingoittunutta tai vuotavaa akkua erittäin huolellisesti. Jos akku on vahingoittunut, akkuhappoa saattaa vuotaa kennoista, mikä voi aiheuttaa henkilövahinkoja.
• Pidä akku poissa lasten ulottuvilta.
• Älä pidä tietokonetta tai akkua lähellä lämmönlähdettä, kuten lämpöpatteria, uunia, takkaa tai lämmityslaitetta. Älä altista akkua yli 60 °C:n lämpötiloille. Jos akun lämpötila nousee liikaa, akun kennot voivat räjähtää tai vuotaa, mikä saattaa aiheuttaa palonsyttymisvaaran.
• Älä hävitä tietokoneen akkuja polttamalla tai tavallisen talousjätteen mukana. Akkujen kennot voivat räjähtää. Hävitä käytetyt akut valmistajan ohjeiden mukaisesti. Jos et tiedä, minne käytetyt akut on toimitettava, ota yhteyttä paikallisiin jätehuoltoviranomaisiin. Hävitä loppuun käytetyt tai vahingoittuncct akut välittömästi.

VAROITUS: Turvallisuusohjeet (jatkuu)

Lentomatkustus

- Eräät lentomatkustusta koskevat säännökset tai lentoyhtiöiden rajoitukset saattavat koskea Dell-tictokoneen käyttöä lentokoneella matkustettaessa. Nämä säännökset tai rajoitukset saattavat esimerkiksi kieltää sellaisten henkilökohtaisten sähkölaitteiden käytön lentokoneessa, jotka pystyvät lähettämään radiotaajuuksisia tai muita sähkömagneettisia signaaleja.

– Jotta noudattaisit näitä rajoituksia, kytke tietokoneessasi mahdollisesti oleva Dell TrueMobile™ -laite tai muu langaton yhtcyslaite pois toiminnasta ennen lentokoneeseen nousemista ja noudata kaikkia lentohenkilökunnan kyseisen laitteen käytöstä antamia ohjcita.
– Lisäksi lentokoneessa saattaa olla kiellettyä käyttää henkilökohtaisia sähkölaitteita, kuten kannettavaa tietokonetta, tiettyjen kriittisten vaiheiden aikana, kuten lentokonccen noustessa ja laskcutuessa. Jotkin lentoyhtiöt saattavat lisäksi määritellä kriittiseksi vaiheeksi kaiken sen lentoajan, jolloin lentokone on alle 3 050 metrin (10 000 jalan) korkcudessa. Noudata lentoyhtiön ohjcita siitä, milloin sähkölaittciden käyttö on sallittua.

EMC-tiedot

Kun käytät suojattuja kaapeleita, laitteisto vastaa aiotun käyttöympäristön EMC-luokitusta. Delliltä on saatavissa kaapeli rinnakkaisporttiin kytkettäviä kirjoittimia varten. Voit halutessasi tilata kaapelin Delliltä WWW-osoitteesta www.dell.com.

Staattincen sähkö voi vahingoittaa tietokonccen clcktronisia komponentteja. Voit välttää staattiscen sähkön aiheuttamat vauriot purkamalla staattiscen sähkön itsestäsi, ennen kuin kosketat tietokoneen elektronisia komponentteja, kuten muistimoduuleja. Kehoosi keräytynyt staattinen sähkö purkautuu, kun kosketat tietokonccen tulo- ja lähtöpancclin maalaamatonta metallipintaa.

Tietokonetta käytettäessä

Noudata seuraavia turvallisuusohjeita estääksesi tietokoneen vahingoittumisen.

• Kun käytät tictokonetta, ascta se tasaiselle alustalle.
• Älä kuljeta tietokonetta matkatavarana. Tietokoncen voi kuljettaa turvatarkastuksen röntgenlaitteen läpi, mutta älä koskaan kuljeta tietokonetta metallinilmaisimen läpi. Varmista, että mukana on varattu akku siltä varalta, että tietokone on käynnistettävä turvatarkastuksessa.
• Kun kuljetat kiintolevyä erillään tietokoneesta, pakkaa se sähköä johtamattomaan materiaaliin, esimerkiksi kankaaseen tai paperiin. Tarkastuksessa voit joutua asentamaan kiintolevyn tietokoneeseen. Kiintolevyn voi kuljettaa turvatarkastuksen röntgenlaitteen läpi, mutta älä koskaan kuljeta kiintolevyä metallinilmaisimen läpi.
• Älä aseta tietokonetta tavaratilaan, jossa se voi liikkua. Älä pudota tai kolhi tietokonetta.
• Suojaa tietokone, akku ja kiintolevy ympäristön lialta, pölyltä, ruoka-aineilta, nesteiltä, hyvin korkeilta tai matalilta lämpötiloilta, lialliselta auringonvalolta ja muilta vaaratekijöiltä.
• Suuret lämpötilan tai kosteuden vaihtelut tietokonetta siirrettäessä voivat aiheuttaa vesihuurua tietokoneen sisälle. Jotta tietokone ei vahingoittuisi, odota, että kosteus haihtuu, ennen kuin käytät konetta.

LAITTEISTOVAROITUS: Kun siirrät tietokoneen kylmästä lämpimään tai päinvastoin, odota, että lämpötilaero tasaantuu, ennen kuin käynnistät tietokoneen.

• Kun irrotat kaapelin, vedä liittimestä tai jännityksenpoistosilmukasta. Älä vedä kaapelista. Kun vedät liittimen ulos, pidä se suorassa, jotta sen nastat eivät vääntyisi. Varmista myös ennen kaapelin kytkemistä, että liittimet ovat suorassa ja oikein päin.
• Käsittele komponentteja huolellisesti. Tartu komponenttiin, esimerkiksi muistimoduuliin, sen reunoista, älä piikeistä.
• Kun aiot irrottaa muistimoduulin järjestelmälevystä tai jonkin laitteen tietokoncesta, sammuta tietokone, irrota virtalähteen johto, poista akut akkupaikasta ja moduulipaikasta sekä odota viisi sekuntia, ennen kuin aloitat muistimoduulin tai oheislaitteen irrottamisen. Näin estät järjestelmälevyä vahingoittumasta.

Tietokonetta käytettäessä (jatkuu)

• Puhdista näyttö pehmeällä puhtaalla liinalla ja vedellä. Kostuta liina vedellä ja pyyhi sillä näyttöä yhdensuuntaisesti ylhäältä alaspäin. Poista kostcus näytöstä välittömästi ja pidä näyttö aina kuivana. Pitkällinen altistus kosteudelle saattaa vahingoittaa näyttöä. Älä puhdista näyttöä ikkunanpuhdistusaineella.
• Jos tietokoneesi kastuu tai vahingoittuu, katso ohjeita käyttöoppaan kohdasta, jossa käsitellään tietokoneen kastumista tai vahingoittumista, ja toimi annettujen ohjeiden mukaisesti. Jos tietokone ci näidenkään toimenpitciden jälkeen toimi oikein, ota yhtcys Delliin (yhteystiedot ovat käyttöoppaassa).

Ergonomiset työtavat

VAROITUS: Virheellisestä näppäimistön käytöstä tai liian pitkäaikaisesta näppäimistötyöskentelystä voi aiheutua vammoja.

VAROITUS: Tietokoneen oman näytön tai siihen liitetyn erillisen näytön pitkäaikainen käyttö voi rasittaa silmiä.

Työtehon ja mukavuuden varmistamiseksi tietokoneen käytössä kannattaa ottaa huomioon käyttöoppaassa olevat ergonomiaohject.

Tietokoneen komponenttien käsittely

Ennen kuin poistat tai ascinnat muistimoduulin, Mini-PCI-kortin tai modecmin, suorita seuraavat toimenpitect ilmoitctussa järjestyksessä.

LAITTEISTOVAROITUS: Tietokoneen sisäosiin ei tule kajota muutoin kuin muistimoduulia, Mini-PCI-korttia tai modeemia asennettaessa.

LAITTEISTOVAROITUS: Odota viisi sekuntia tietokoneen sammuttamisen jälkeen ennen laitteen poistamista tai muistimoduulin, Mini-PCI-kortin tai modeemin irrottamista. Näin estät järjestelmälevyä vahingoittumasta.

1 Sammuta tietokone ja katkaise virta myös tietokoneeseen liitetyistä laitteista.
2 Irrota tietokone ja siihen liitetyt oheislaitteet pistorasiasta. Näin vältyt henkilövahinkojen ja sähköiskun vaaralta. Irrota lisäksi mahdolliset puhelin- tai verkkokaapelit tietokoneesta.
3 Poista akku akkupaikasta ja tarvittaessa vara-akku moduulipaikasta.

Tietokonetta käytettäessä (jatkuu)

4 Poista staattinen sähkövaraus koskemalla tietokoneen takaosassa olevaa maalaamatonta metallipintaa.

Kosketa työskennellessäsi maalaamatonta metallipintaa säännöllisesti. Näin estät sisäisiä komponentteja vahingoittavan staattisen sähkön muodostumisen.

Staattiselta sähköltä suojaaminen

Staattinen sähkö voi vahingoittaa tietokoneen elektronisia komponentteja. Voit välttää staattisen sähkön aiheuttamat vauriot purkamalla staattisen sähkön itsestäsi, ennen kuin kosketat tietokoneen elektronisia komponentteja, kuten muistimoduuleja. Maadoita itsesi koskettamalla tietokoneen takaosan maalaamatonta metallipintaa.

Kun käsittelet tietokoneen sisäosia, pura staattinen sähkö itsestäsi säännöllisin väliajoin koskettamalla tietokoneen takaosan maalaamatonta metallipintaa.

Voit välttää staattisen sähkön purkauksista aiheutuvat vauriot myös noudattamalla seuraavia varotoimia:

• Kun purat komponentin pakkauslaatikosta, älä poista sitä antistaattisesta pakkauksesta ennen kuin olet valmis asentamaan sen. Pura staattinen sähkö itsestäsi juuri ennen antistaattisen pakkauksen avaamista.
• Pakkaa staattiselle sähkölle herkät komponentit kuljetusta varten aina antistaattiseen säiliöön tai pakkausmateriaaliin.
• Käsittele herkkiä komponentteja ympäristössä, jossa ei ole staattista sähköä. Jos mahdollista, peitä lattiat ja työtasot antistaattisella materiaalilla.

Akkujen hävittäminen

Tietokoneessa käytetään litiumakkua ja vara-akkuna nikkelimetallihydridiakkua (NiMII-akkua). Ohjeet tietokoneen litiumakun vaihtamista varten ovat Dellin User's Guide -oppaan kohdassa Akun käyttäminen. NiMII-akku on pitkäikäinen, eikä sitä luultavasti tarvitse vaihtaa milloinkaan. Jos akku kuitenkin pitää vaihtaa, vaihdon saa suorittaa vain valtuutettu huoltohenkilö. Älä hävitä akkua talousjätteiden mukana. Ota yhteyttä paikallisiin jätehuoltoviranomaisiin, jos et tiedä, minne käytetyt akut on toimitettava.

Tietojen ja avun etsiminen

Scuraavassa taulukossa on luettelo Dellin tarjoamista tukiresursscista. Tietokoneen mukana on saatettu toimittaa muita resursseja.

Resurssit ja tukityökalut

Resurssi: Sisältö: Resurssin käyttäminen:

Käyttöoppaat

Tietokoneen ja laitteiden käyttöoppaat

Voit käyttää kiintolevylle tallennettuja ohjeita kaksoisnapsauttamalla työpöydän Käyttöoppaat -kuvaketta tai napsauttamalla Käynnistä-painiketta ja valitsemalla Ohje ja tuki sen mukaan, mitä käyttöjärjestelmää käytät.

Ohjeissa on tietoja seuraavista aiheista:

• Tietokoneen käyttäminen
- Järjestelmäasetusten määrittäminen
- Osien poistaminen ja asentaminen
- Ohjelmien asentaminen ja määrittäminen
• Vianmääritys
- Tekniset ominaisuudet
- Teknisen tuen saaminen

Ohjaimet ja apuohjelmat -levy

• Dell-diagnostiikkaohjelma
- Laiteohjaimet
- Apuohjelmat
• Tietokoneen ja laitteiden ohjcct

Avaa tietokoneen mukana toimitetun Ohjaimet ja apuohjelmat -levyn päävalikko. Valitse tietokoncellesi sopivat vaihtoehdot avattavasta valikosta.

Ohject ja ohjaimet on asennettu Dell-tietokoncisiin valmiiksi. Tämän levyn avulla voit lukea ohjeita, asentaa ohjaimia uudelleen tai käyttää vianmääritystyökaluja.

Lisätietoja saat User's Guide -oppaasta.

Palvelu- ja rekisteröintitarrat

• Pikapalvelukoodi ja huoltomerkin numero
• Product Key (eli Product ID tai Certificate of Authenticity [COA])

Pikapalvelukoodi ja huoltomerkin numero ovat Dell™ -tietokoneen yksilöivät tunnukset.

Product Key -avainta (cli Product ID:tä) tarvitaan käyttöjärjestelmän asennuksessa.

Resurssi: Sisältö: Resurssin käyttäminen:

Käyttöjärjestelmän levy Käyttöjärjestelmän uudellecnasentamiscen tarvitset

tietokoneen mukana tullutta käyttöjärjestelmän levyä.

HUOMAUTUS: Käyttöjärjestelmän levyllä ei ehkä ole viimeisimpiä laiteohjaimia. Jos asennat käyttöjärjestelmän uudelleen, asenna tietokoneesi oheislaitteiden laiteohjaimet Ohjaimet ja apuohjelmat -levyltä.

support.dell.com

Dell | Support -sivusto

• useimmin kysytyt kysymykset
- lataukset tietokoneeseen
- object
• online-keskustelut tietokoncesta
- hakutictokanta.

Siirry osoitteeseen support.dell.com ja rekisteröidy.

• Vastauksia yleisiin käyttöä, ascennusta ja vianmääritystä koskeviin kysymyksiin (Ask Dudley, Dell Knowledge Base)
  • Tictokoncen ja laitteiden ohjcet (Dell Documents)
  • Tietokoneen ohjainten uusimmat versiot (Downloads for Your Dell)
• Online-keskustelut muiden Dell-asiakkaiden ja Dellin teknisen tuen kanssa (Dell Talk)
• Dellin tärkeimpien jälleenmyyjien online-linkkien luettelo

Dell Premier Support -sivusto

• palvelupyynnön tila
- tärkeimmät tekniset kysymykset tuotteen mukaan (Top technical issues by product)
• usecimmin kysytyt kysymykset tuotenumeron mukaan (Frequently asked questions by product number)
- räätälöidyt palvelumerkit (Customized service tags)
- järjestelmän kokoonpanotiedot (System configuration detail).

Avaa premiersupport.dell.com:

Dell Premier Support -sivusto on suunniteltu crityiscsti yrityksiä, valtionhallintoa ja opetusalan asiakkaita varten.

Tämä palvelu ei chkä ole käytettävissä kaikissa maissa.

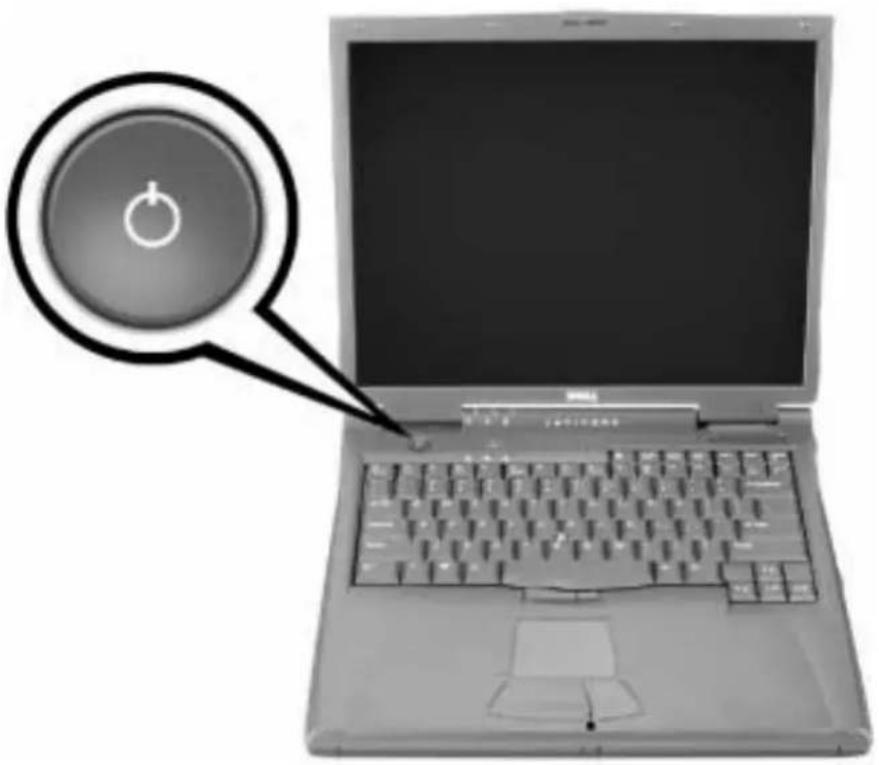

Tietokoneen käyttöönotto

1 Pura lisävarustect pakkauksesta.
2 Aseta pakkauksessa olevat lisävarustect csille. Tarvitset niitä valmistellessasi tietokonetta käyttöönottoa varten.
Lisävarustepakkauksessa on lisäksi käyttöohjeita sekä muita tilaamiasi ohjelmistoja tai laitteita (PC-kortteja, levyasemia tai akkuja).

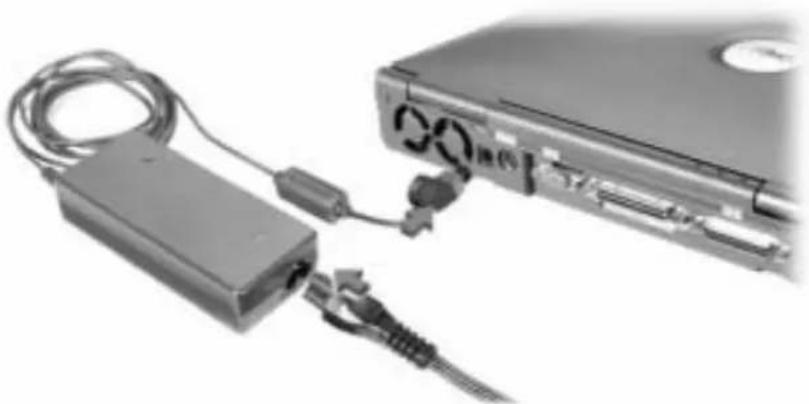

3 Kytke virtalähde virtalähdeliittimeen ja pistorasiaan.

Virtalähteen kytkeminen

HUOMAUTUS: Älä telakoi tietokonetta, ennen kuin se on käynnistetty ja sammutettu ainakin kerran.

Tietoja tietokoneesta

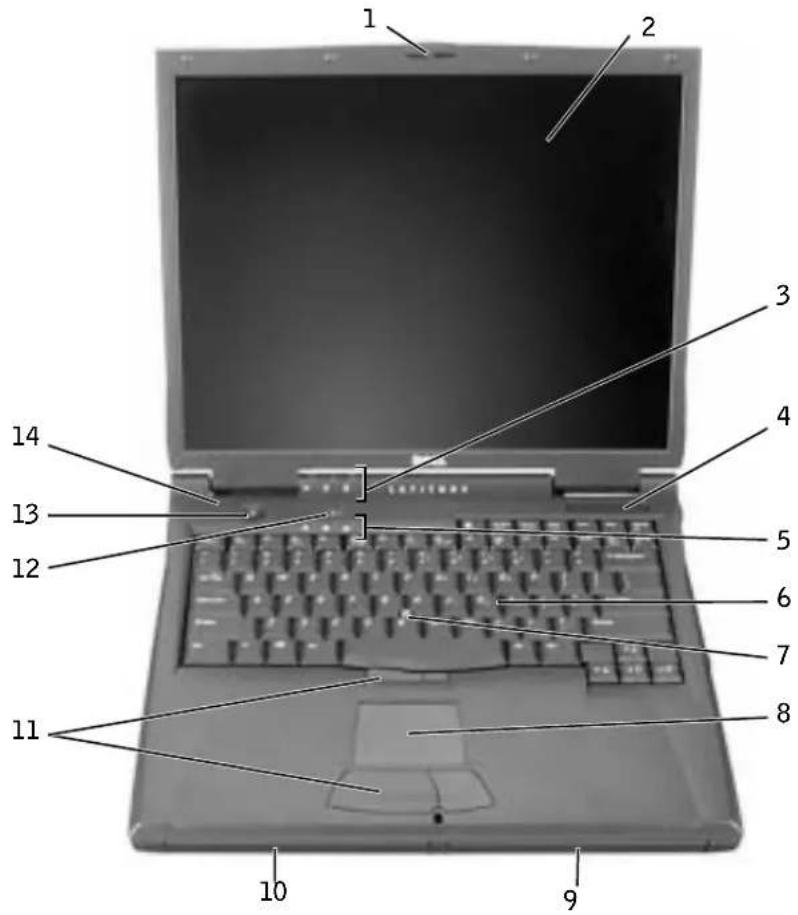

Tietokone edestä katsottuna

VAROITUS: Älä peitä ilma-aukkoja, älä työnnä niihin esineitä äläkä anna pölyn kerääntyä niihin. Muutoin tietokone voi vahingoittua tai voi syttyä tulipalo.

1näytön salpa 8kosketuslevy

2näyttö 9akkupaikka

3laitteen tilailmaisimet 10moduulipaikka

4ilma-aukko 11ohjaussauva / kosketuslevyn painikkeet

5 näppäimistön tilailmaisimet 12 DellTM AccessDirectTM -painike

6näppäimistö 13virtakytkin

7ohjaussauva 14mikrofoni

Tietokone vasemmalta katsottuna

1kiinteä optinen levyasema

2S-videoliitin/TV-lähtöliitin

3suojakaapclin paikka

4modeemiliitin

5verkkoliitin

6kaiutin

Tietokone oikealta katsottuna

VAROITUS: Älä peitä ilma-aukkoja, älä työnnä niihin esineitä äläkä anna pölyn kerääntyä niihin. Muutoin tietokone voi vahingoittua tai voi syttyä tulipalo.

1kaiutin 5PC-korttipaikka

2suojakaapelin paikka 6IEEE 1394 -liitin

3kiintolevypaikka 7ääniliittimet

4infrapunatunnistin 8ilma-aukot

Tietokone takaa katsottuna

LAITTEISTOVAROITUS: Jotta tietokone ei vahingoittuisi, odota viisi sekuntia tietokoneen sammuttamisen jälkeen, ennen kuin irrotat ulkoisen laitteen.

VAROITUS: Älä peitä ilma-aukkoja, älä työnnä niihin esineitä äläkä anna pölyn kerääntyä niihin. Muutoin tietokone voi vahingoittua tai voi syttyä tulipalo.

Ituulettimet (2) 5telakointiliitin

2virtalähdeliitin 6rinnakkaisliitin

3PS/2-liitin 7sarjaliitin

4vidcoliitin 8USB-liittimet (2)

Tietokone alta katsottuna

1muistimoduuli ja modecemin kansi

2laitteen vapautussalvat

3Mini-PCI-kortin kansi

4tclakointilaitteen salpa

Akun irrottaminen

LAITTEISTOVAROITUS: Jos vaihdat akun tietokoneen ollessa valmiustilassa, akun vaihtoon on käytettävissä enintään 1 minuutti, ennen kuin tietokone sammuu ja tallentamatta jääneet tiedot menetetään.

Varmista ennen akun irrottamista, että tietokone on sammutettu, virranhallintatilassa tai kytkettynä verkkovirtaan.

1 Jos tietokone on telakoituna, poista se telakoinnista.
2 Poista akku liu'uttamalla akkupaikan vapautuspainiketta ja pitämällä sitä vapautusasennossa samalla, kun vedät akun ulos.

Liu'uta uusi akku akkupaikkaan niin pitkälle, että vapautuspainike napsahtaa.

Dell-diagnostiikkaohjelman suorittaminen

Dell on toimittanut tietokoneen mukana apuohjelmia, jotka auttavat vian selvittämisessä, jos tietokone ei toimi oikein. Lisätietoja näistä apuohjelmista on tietokoneen käyttöoppaassa.

Jos tietokone ei toimi oikein cikä käyttöopasta voi käyttää, voit etsiä vian syyn ja ongelman ratkaisun Dell-diagnostiikkaohjelman avulla. Diagnostiikkaohjelma on tietokoneen mukana toimitetulla Ohjaimet ja apuohjelmat -lcvyllä.

HUOMAUTUS: Suorita diagnostiikkaohjelma, ennen kuin otat yhteyttä Dellin tekniseen tukeen, sillä tarvitset diagnostiikkaohjelman testeistä saatuja tietoja ongelman kuvaamiseen.

Käynnistä diagnostiikkaohjelma toimimalla seuraavasti:

1 Ascta Ohjaimet ja apuohjelmat -levy CD-, CD-RW- tai DVD-ascmaan.
2 Sammuta tietokone.
3 Jos tietokone on telakoituna, poista se telakoinnista.
4 Varmista, että tietokone on kytkettynä pistorasiaan.
5 Käynnistä tietokone niin, että Ohjaimet ja apuohjelmat -levy on CD-, CD-RW- tai DVD-ascmassa.
6 Siirry asctusohjelmaan painamalla -näppäntä Dellin logon tultua näkyviin ja ennen kuin® Windows® -logo tulee näkyviin.

HUOMAUTUS: Kirjoita nykyinen käynnistysjärjestys muistiin, jotta voisit palauttaa sen Dell-diagnostiikkaohjelman suorittamisen jälkeen.

7 Valitse asetusohjelman Boot Order -sivu. Merkitse käynnistysjärjestysluettelon ensimmäinen laite muistiin ja aseta sitten käynnistysjärjestysluettelon kolme ensimmäistä laitetta seuraavan järjestykseen:

• Levykeasema
• CD-, DVD-, tai CD-RW-asema
• Sisäinen kiintolevyasema.

8 Tallenna muutokset, poistu asetusohjelmasta ja käynnistä tietokone uudelleen

CD-levyltä painamalla -Säppäintä.

Tietokone käynnistyy ja Dell-diagnostiikkaohjelma suoritetaan automaattisesti.

9 Kun diagnostiikkaohjelma on suoritettu, poista Ohjaimet ja apuohjelmat -levy CD-ascmasta.

10 Kun tietokone käynnistyy uudelleen, paina F2 -näppäintä heti Dellin logon tultua näkyviin ja ennen kuin Microsoft Windows -logo tulee näkyviin.

11 Valitse asctusohjelman Boot Order -sivu ja palauta käynnistysjärjestysluettelo alkuperäiseksi.

12 T'allenna muutokset, poistu asetusohjelmasta ja käynnistä Microsoft Windows uudelleen painamalla Suspend.

13 Poista levy CD-, CD-RW tai DVD-asemasta.

Kun diagnostiikkaohjelma käynnistyy, näyttöön tulee Dellin logo ja sen jälkeen sanoma, jossa ilmoitetaan, että diagnostiikkaohjelmaa ladataan. Kun ohjelma on latautunut, näyttöön tulee diagnostiikkavalikko.

Voit käyttää tämän valikon toimintoja valitsemalla haluamasi vaihtoehdon ja painamalla -näppäintä tai painamalla näppäintä, joka vastaa valitsemassasi vaihtochdossa korostettuna olevaa kirjainta.

Säädöksistä

Sähkömagneettinen häiriö (EMI) tarkoittaa signaalia tai lähetystä, joka siirtyy vapaassa tilassa tai voima- tai signaalilinjojen välityksellä ja vaarantaa radionavigoinnin tai muun turvapalvelun toimintaa tai heikentää, estää tai toistuvasti keskeyttää luvanvaraista radioviestintäpalvelua. Radioviestintäpalveluja ovat muun muassa AM/FM-radiolähetykset, televisiolähetykset, matkapuhelinpalvelut, tutka, lennonjohto, hakulaitteet ja Personal Communication Services (PCS) -palvelut. Sähkömagneettiseen ympäristöön vaikuttavat näiden luvanvaraisten palvelujen lisäksi tahattomat säteilylähteet, esimerkiksi tietokoneet jasanomamuut digitaaliset laitteet.

Sähkömagnecttisella yhtcensopivuudella (EMC) tarkoitetaan sähkölaitteiden kykyä toimia yhdessä oikein sähkömagnecttisessa ympäristössä. Tämä tietokone on suunniteltu siten, että sen aiheuttama sähkömagnecttinen häiriö on säädösten sallimissa rajoissa, mutta häiriöitä voi silti esiintyä tietyissä käyttökohteissa. Sammuttamalla laitteen ja käynnistämällä sen uudelleen voit tarkistaa, aiheuttaako laite häiriöitä radioviestintäpalveluissa. Voit koettaa poistaa mahdollisia häiriöitä seuraavilla toimenpiteillä:

• Suuntaa vastaanottimen antenni uudelleen.
• Muuta tietokoneen paikkaa suhteessa vastaanottimeen.
• Siirrä tietokone kauemmaksi vastaanottimesta.
• Kytke tietokone toiscen pistorasiaan niin, että tietokone ja vastaanotin civät ole samassa virtapiirissä.

Ota tarvittaessa yhtcyttä Dellin tekniseen tukeen tai radio- ja televisiotekniikkaan erikoistuncescen henkilöön.

Lisätietoja säädöksistä on käyttöoppaan liitteessä. Eri säädöksiä koskevat kohdat sisältävät maakohtaisia tietoja sähkömagneettisten häiriöiden välttämisestä sekä tuotteen turvallisuudesta.

Painettu Irlannissa.
