BRUKSANVISNING HBSE 100 AEG
| Afbryderkontakt | MomentkoblingIndkobling: Der trykkes på ind-/udkobler.Udkobling: Der gives slip på ind-/udkobler.Kontinuerlig koblingIndkobling: Der trykkes på ind-/udkobler og dernæst på låseknap, der gives slip på ind-/udkobler.Udkobling: Der trykkes på ind-/udkobler og gives slip.Hold altid maskinen fast med begge hænder før den startes. Start kun i løftet position. |  | |
 | |||
| Arbejds-vejledning | Ved slibning føres maskinen uden særligt tryk. Dens egen vægt er nok til en god slibeydelse. | ||
| Støvudsugning | Anvend støvsæk ved slibning af træ.Bei nachlassender Saugleistung den Staubsack entleeren.Til større støvmængder kan ved såvel manuel som stationær drift sættes en adapter på, hvori der kan stikkes en støvsugerslange. Denne kan tilsluttes vor støvsuger RSE eller andre industristøvsugere. |  | |
| Anvend ikke støvsugning ved slibning af metal på grund af brandfare ved gnister. | |||
| Vedligeholdelse | Hold altid maskinens ventilationsåbninger rene.Brug kun Atlas Copco tilbehør og reservedele. Lad de komponenter, hvis udskiftning ikke er blevet beskrevet, udskifte hos Atlas Copco service (se kundeserviceadresser).Ved opgivelse af type nr. der er angivet på maskinens effektskilt, kan De rekvirere en reservedelstegning, ved henvendelse til: Atlas Copco Elektroværktøj, Brogrenen 3, DK-2635 Ishøj. | ||
| Tilbehør | Tilbehøret med bestillingsnumre fremgår af vore kataloger. | ||
| DANSK | 25 | HBS 100, HBSE 100 | |
| Förord | Du har köpt en kvalitetsprodukt från Atlas Copco. Vi har byggt ett hållbart och säkert elverktyg åt Dig, men för att Du effektivt och säkert skall kunna använda Ditt elverktyg måste Du läsa igenom denna bruksanvisning. Vi är säkra på att Du gjort ett bra val genom Ditt köp av ett AEG-elverktyg från Atlas Copco. | ||
| Tekniska data. | HBS 100 HBSE 100Upptagen effekt 1010 W 1010 W.Bandhastighet: tomgång 350 m/min 230–350 m/min.Slipbredd 100 mm 100 mm.Bandlängd 560 mm 560 mm.Slipyta ...... 100 x 140 mm ...... 100 x 140 mmVikt ...... 4,2 kg ...... 4,2 kg | ||
| Säkerhetsföreskrifter | Beakta säkerhetsanvisningarna i bifogat informationsblad.Långtidsarbeten i trä eller yrkesmässig användning i material, där hätsovådlig dammbildas, rekommenderas att ansluta elverktyget till ett utsug (Atlas Copco AS 3 W).Anslut alltid verktyget till jordat eluttag vid användning utomhus.Använd alltid skyddsglasögon, skyddshandskar och hörselskydd.Avlägsna aldrig spån eller flisor när maskinen är igång.Borra inte i maskinhuset, då skyddsisoleringen kan ta skada (använd klisteretiketter).Drag alltid ur kontakten när du utför arbeten på maskinen.Maskinen skall vara frånkopplad innan den anslutes till väggurtag.Nätkabeln skall alltid hållas ifrån arbetsområdet. Lägg kabeln bakåt i förhållande tillarbetsriktningen.Vid slipning av metall bör dammsugning ej användas på grund av gnistbildningen - brandfara! | ||
| Ljudnivåmätvärden | A-värdet av maskinens ljudnivå utgör:Ljudtrycksnivå = 91 dB (A).Ljudeffektsnivå = 104 dB (A).Använd hörselskydd! | ||
| Vibrationsmätvärden | Vibration i hand / arm är lägre än 2.5 m/s^2 . | ||
| Nätanslutning | Endast till enfas-växelström och endast till den nätspanning som finns angiven på effektskylten. Anslutning får också göras till uttag utan skyddsjord då verktygen är skyddsisolerade enligt DIN 57 740/VDE 0740 resp. CEE 20. Radioavstörningen är enligt EN 55014. | ||
| Användning | Bandslipmaskinen är lämpad att slipa ytor på trä, plastmaterial och metall.Maskinen får endast användas för normalbruk. | ||
| SVENSKA | 26 | HBS 100, HBSE 100 | |
Kort beskrivning
Utsugningstos
Justerskruv för bandlöpningen
Strömbrytare
Spärrknapp
Elektronik-ställratt (endast HBSE 100)
Integrerad dammutsugning
Dammpåse
Ändringar: Text, bilder och data överensstämmer med det tekniska utförande som gäller vid tiden för tryckterminen. Ändringar som har betydelse för vidare utvecklingen av våra produkter är förbehållna.
Byte av slipband
Drag alltid ur kontakten när du utför arbeten på maskinen.

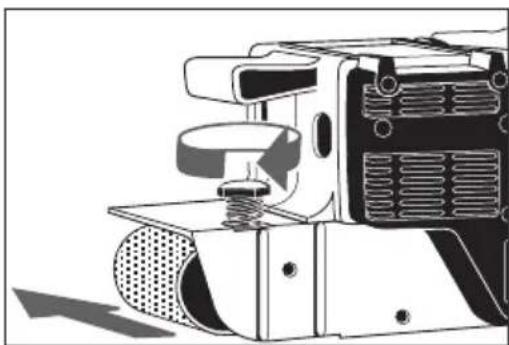

Före bandbytet omställes bandet under gång, genom att bandjusteringsskurven vrides åt höger. Bandet skall löpa 2-3 cm över rullarna, mot maskinens öppna sida. Denna justering görs för att det nypålagda bandet ej skall gå emot maskinens hölje.
-

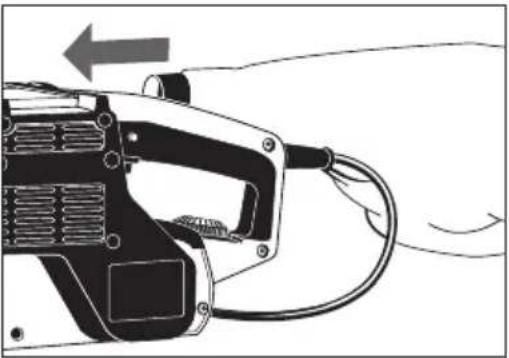

Skjut spännarmen framåt.
-
Tag bort det förbrukade bandet och lägg in ett nytt. Se till att pilen på bandets insida stämmer överens med pilriktningen på maskinen.
-
Skjut tillbaka spännarmen.
-
Under provkörningen riktas bandet med justerskruven så att bandet löper kant i kant med slipbandsunderlägget.

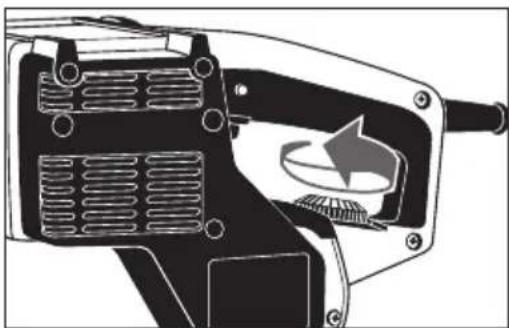

Varvtals-inställning
(endast HBSE 100)
Varvtalet ställs in med electronik-ställratten
A = lägsta varvtal F = högsta varvtal
Vi intygar och ansvarar för, att denna produkt överensstämmer med följande norm och dokument EN 50144, EN 55014-1, EN 55014-2, EN 60555-2, EN 60555-3, HD 400 enl. bestämmelser och riktlinjerna 98/37/EG, 73/23/EWG, 89/336/EWG
