HBSE 100 - Levigatrice vibrante AEG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Levigatrice vibrante
Marca	AEG
Modello	HBSE 100
Potenza assorbita	1010 W
Velocità del nastro a vuoto	230 – 350 m/min (regolazione elettronica)
Larghezza del nastro	100 mm
Lunghezza del nastro	560 mm
Superficie di levigatura	100 x 140 mm
Peso	4,2 kg
Alimentazione	230 V ~ 50 Hz (corrente alternata monofase)
Doppio isolamento	Sì (collegamento a presa senza messa a terra possibile)
Antiparassitario	Conforme EN 55014
Livello di rumore (intensità)	91 dB (A)
Livello di rumore (pressione)	104 dB (A)
Vibrazione dell'avambraccio	< 2,5 m/s²
Regolazione elettronica della velocità	Sì (manopola di regolazione)
Sistema di aspirazione della polvere	Sacco per polvere integrato, possibilità di collegare un aspirapolvere
Funzioni di sicurezza	Interruttore con blocco in continuo, protezione contro i riavvii involontari
Materiali compatibili	Legno, plastica, metallo
Manutenzione e pulizia	Mantenere pulite le fessure di ventilazione; utilizzare esclusivamente accessori AEG
Ricambi e riparabilità	Ricambi disponibili presso il servizio post-vendita AEG su richiesta con il tipo e il numero a 10 cifre

Domande frequenti - HBSE 100 AEG

Come cambiare il nastro abrasivo sull'AEG HBSE 100?

Scollegare sempre la macchina. Accendere la macchina, ruotare la vite di regolazione verso destra e far scorrere il nastro di 2-3 cm. Spegnere la macchina. Tirare la leva in avanti, rimuovere il nastro e sostituirlo rispettando il senso delle frecce. Riportare la leva in posizione, accendere e centrare il nastro con la vite.

Come regolare la velocità di levigatura sul modello HBSE 100?

Utilizzare la manopola di regolazione elettronica della velocità (potenziometro) situata sulla macchina. Ruotarla verso A per una velocità ridotta o verso F per una velocità elevata. Questa regolazione consente di adattare la velocità al materiale.

Posso usare la levigatrice senza aspirazione?

Sì, ma si consiglia di utilizzare il sacco per la polvere fornito per la levigatura del legno. Per la levigatura del metallo, non utilizzare l'aspirazione a causa del rischio di incendio da scintille.

Quali sono le precauzioni di sicurezza essenziali?

Indossare sempre occhiali protettivi e cuffie antirumore (livello sonoro fino a 104 dB). Prima di qualsiasi intervento, scollegare la macchina. Non forare l'involucro per non danneggiare l'isolamento. Tenere il cavo di alimentazione nella parte posteriore della macchina.

Come mantenere la levigatrice vibrante AEG HBSE 100?

Pulire regolarmente le fessure di ventilazione per evitare il surriscaldamento. Utilizzare solo accessori e ricambi AEG. Per le riparazioni, rivolgersi a un servizio post-vendita AEG.

Quali materiali posso levigare con questa macchina?

Questa levigatrice è progettata per levigare legno, plastica e metallo. Per il metallo, non utilizzare l'aspirazione a causa dei rischi di incendio.

Qual è la potenza dell'AEG HBSE 100?

La potenza assorbita è di 1010 W. La velocità del nastro a vuoto è regolabile da 230 a 350 m/min.

Come collegare un aspirapolvere esterno?

Utilizzare un adattatore (non fornito) per collegare un tubo di aspirazione alla macchina. L'aspirapolvere deve essere un modello adatto alle polveri fini, ad esempio un aspirapolvere Atlas Copco. Assicurarsi che la macchina sia spenta e scollegata durante il collegamento.

La levigatrice è a doppio isolamento?

Sì, l'AEG HBSE 100 è dotata di doppio isolamento conforme alle norme DIN 57 740 / VDE 0740 e CEE 20. Può quindi essere collegata a una presa senza messa a terra.

Dove trovare il numero di serie per ordinare ricambi?

Il numero a 10 cifre si trova sulla targhetta della macchina (sull'involucro). Annotare anche il tipo (HBSE 100). Per ordinare un ricambio, contattare il servizio post-vendita AEG o Atlas Copco Electric Tools GmbH, menzionando queste informazioni.

MANUALE UTENTE HBSE 100 AEG

Vite aggiustaggio nasto

Interruttore

Blocco interruttore

Regolatore elettronico (solo per HBSE 100)

Aspirazione integrata

Sacchetto raccoglipolvere

Modifiche: Testo, figure e dati corrispondono allo standard tecnico aggiornato all'epoca della stampa. Ci riserviamo pertanto eventuali modifiche tecniche dovute all'ulteriore sviluppo dei nostri prodotti.

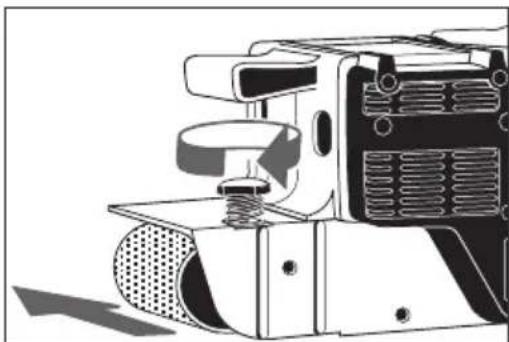

Sostituzione nastro

Prima di effettuare qualsiasi lavoro sulla macchina togliere la spina dalla presa di corrente.

Per evitare che il nuovo nastro tocchi carcassa della levigatrice, girare verso destra la vite con apparecchio funzionante, fare sporgere il nastro da sosituire ca. 2-3 cm oltre i rulli e verso il lato esterno dell'apparecchio.

1. Tirare la leva in avanti, togliere il nastro da sostituire e montare quello nuova.
2. Fare attenzione che la direzione della freccia sul lato interno del nastro sia rivolta nella stessa direzione di quella sulla levigatrice.
3. Fare ritornare la leva nella posizione originale.
4. Con qualche giro di prova e attraverso la vite di aggiustaggio portare il nastro in positione da formare linea unica con il lato esterno dell'appoggio nastro.

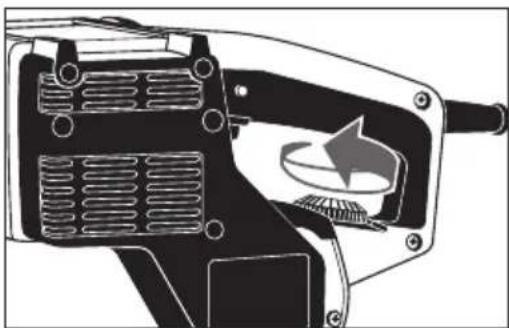

Impostare il numero di giri (solo per HBSE 100)

La velocità viene regolata attraverso la rondella elettronica

A= bassa potenza

F= alta potenza

DICHIARAZIONE DI CONFORMITÀ CE

Dichiariamo, assumendo la piena responsabilità di tale dichiarazione, che il prodotto è conforme alla seguenti normative e ai relativi documenti: EN 50144, EN 55014-1, EN 55014-2, EN 60555-2, EN 60555-3, HD 400 in base alle prescrizioni delle direttive CE98/37, CEE73/23, CEE89/336
