Varumärke	Brandt
Modell	AD1578X
Produkttyp	Köksfläkt
Installationstyp	Väggmonterad med skorsten
Mått (ca.)	60 cm bredd, 50 cm djup, variabel höjd
Vikt (ca.)	15 kg
Strömförsörjning	220-240 V, 50 Hz
Motorhastigheter	3 (Låg, Medel, Hög)
Maximalt luftflöde (Q_max)	585.7 m³/h
Maximalt luftflöde vid högsta hastighet	556.8 m³/h
Luftflöde vid bästa verkningsgrad (Q_BEP)	313.2 m³/h
Statiskt tryck vid bästa verkningsgrad (P_BEP)	318 Pa
Effektförbrukning vid bästa verkningsgrad (W_BEP)	173.9 W
Årlig energiförbrukning (AEC)	91.3 kWh/year
Ljudeffekt vid högsta hastighet	69 dB(LwA)
Ljudeffekt vid lägsta hastighet	64 dB(LwA)
Belysningssystem	LED, 1.0 W total
Genomsnittlig belysning (E_mitten)	41 Lux/W
Fettfiltertyp	Metall-fettfilter, diskmaskinstvättbara
Kolfilter	Valfritt, bytes var 4:e månad
Kontrolltyp	Tryckknappar
Installationshöjd över spishäll	65-75 cm (26-30 tum) för gas, min 70 cm om gas
Säkerhetsfunktioner	Automatisk avstängning vid frånkoppling, termiskt skydd

Vanliga frågor - AD1578X BRANDT

Vilken är den rekommenderade installationshöjden för Brandt AD1578X köksfläkt?

Den rekommenderade installationshöjden är 65-75 cm (26-30 tum) ovanför tillagningsytan för bästa prestanda. Om den installeras ovanför en gasspis måste ett minimiavstånd på 70 cm hållas.

Hur rengör jag fettfiltren?

Ta bort filtren genom att öppna panelen och trycka på gångjärnet. Blötlägg dem i varmt vatten (40-50°C) med ett fettlösande rengöringsmedel i 3 minuter, borsta sedan försiktigt med en mjuk borste. De kan också rengöras i en diskmaskin vid cirka 60°C. Använd inte slipande rengöringsmedel.

Hur ofta bör kolfiltret bytas?

Aktivt kolfilter bör bytas minst var fjärde månad. Det kan inte tvättas eller återvinnas. Byt det genom att vrida filtret moturs för att skruva loss det.

Hur byter jag lampan?

Se till att fläkten är frånkopplad från strömmen. Ta bort fästet och glaset, ta sedan ut den trasiga lampan. Installera en ny lampa (troligen LED, 1,0 W) och sätt tillbaka fästet och glaset.

Vad ska jag göra om fläkten inte fungerar?

Kontrollera att strömförsörjningen är ansluten och att en hastighet har valts. Om den stannade plötsligt, se till att strömbrytaren inte har löst ut. Om det inte hjälper, kontrollera att motorhastigheten är tillräcklig, rummet är ventilerat och att kolfiltret inte är utslitet.

Kan fläkten användas i recirkulationsläge?

Ja, fläkten kan användas i recirkulationsläge genom att installera ett kolfilter för att fånga upp lukter. Se till att luftutloppet är korrekt installerat.

Vad är maximalt luftflöde för AD1578X?

Maximalt luftflöde (Q_max) är 585,7 m³/h. Vid högsta hastighetsinställning i normal användning uppnår den 556,8 m³/h.

Är Brandt AD1578X energieffektiv?

Ja, den har en årlig energiförbrukning på 91,3 kWh/år och ett energieffektivitetsindex (EEI) på 81,9. Den uppfyller EU:s ekodesignkrav.

Hur högljudd är fläkten under drift?

Vid högsta hastighet är ljudeffektsnivån 69 dB(LwA). Vid lägsta hastighet är den 64 dB(LwA).

Vilket underhåll krävs för fläkten?

Rengör regelbundet toppytan med milt rengöringsmedel och vatten. Tvätta de metalliska fettfiltren månadsvis. Byt kolfiltret var 4:e månad om det används. Se till att fläkten är frånkopplad innan rengöring.

BRUKSANVISNING AD1578X BRANDT

• Säkerhetsföreskrifter 190

• Skydd av omgivningsmiljön 195
- Beskrivning av apparaten 196

2 / INSTALLATIONEN AV ER APPARAT

• Skydd av omgivningsmiljön 197

3 / ANVÄNDNING AV ER APPARAT

- Hur du använder din spiskåpa 198

4 / TILLSYN OCH RENGÖRING AV APPARATEN

• Utbyte och rengöring av de flottavskiljande filterna 199
  • Installation av kolfiltret 199
• Utbyte av glödlampan 199

• Underhåll av er apparat 201

5 / STÖRNINGAR I DRIFTEN 202
6 / TEKNISK SERVICE 202

Med målsättningen att kontinuerligt förbättra våra produkter, förbehåller vi oss rätten att utföra förändringar vad beträffar tekniska, funktionella eller estetiska egenskaper förenade med de tekniska framstegen.

Viktigt:

Innan man startar upp apparaten, skall man noggrant läsa denna bruksanvisning för installation och användning så att man så snabbt som möjligt blir hemmastadd med dess funktion.

SV

1 / TILL ANVÄNDARENS UPPMÄRKSAMHET

Viktigt

Spara detta instruktionshäfte med apparaten. Ifall apparaten säljs eller överlåts till annan person, tillförsäkra att bruksanvisningen följer med densamma. Var vänlig och läs dessa rekommendationer rörande apparaten innan denna används och installeras. De har utformats med Er och andras säkerhet i omtanke.

Säkerhet och viktiga försiktighetsåtgärder

Denna bruksanvisning finns även på märket Brandts webbplats.

Studera dessa råd innan du installerar och använder din apparat. De har utarbetats för din och andras säkerhets skull. Spara denna bruksanvisning tillsammans med apparaten. Se till att bruksanvisningen medföljer apparaten om den skulle säljas eller överlåtas till någon annan.

- Vår strävan är att ständigt förbättra våra produkter och vi förbehåller oss därför rätten att göra varje ändring av deras specifikationer i tekniskt, funktionellt eller utseenderelaterat hänseende med anknytning till den tekniska utvecklingen.

- För att i framtiden lätt hitta referensnummer för er apparat rekommenderar vi att du skriver ned dem på sidan Kundservice.

Viktiga föreskrifter

- Denna apparat har konstruerats för att användas av privatpersoner på deras bostadsort. Använd den inte i kommersiellt eller industriellt syfte eller för annat ändamål än för det den har konstruerats.

- Packa upp eller låt packa upp apparaten omedelbart vid mottagandet. Kontrollera dess allmänna skick. Notera eventuella förbehåll skriftligen på leveransnotan och spara ett exemplar av denna.

- Denna apparat kan användas av barn som är minst åtta år gamla och av personer med nedsatt fysisk, sensorisk eller mental förmåga eller person som saknar erfarenhet eller kunskaper, då sådan person står under vederbörlig tillsyn eller har erhållit anvisningar om hur apparaten används på ett säkert sätt och om de risker som föreligger har uppfattats. Barn får inte leka med apparaten. Rengöring och underhåll av användare får inte utföras av barn utan tillsyn.

- Observera: De delar som är åtkomliga på denna apparat kan bli varma när den används med apparater avsedda för matlagning.

SV 1 / TILL ANVÄNDARENS UPPMÄRKSAMHET

Elrisker

- Samtliga strömförsörjningskretsar måste frånkopplas innan man närmar sig anslutningsplintarna. För att undvika fara måste nätsladden, om den är skadad, bytas av tillverkaren, dennes servicepersonal eller någon med motsvarande behörighet.

- Frånkoppling kan uppnås genom att se till att nätkontakten är åtkomlig eller genom att integrera en brytare i de fasta ledningarna enligt installationsbestämmelserna.

- Ändra inte eller försök ändra denna apparats egenskaper. Det skulle medföra fara för dig.

- Reparation ska endast utföras av auktoriserad specialist.

- Koppla alltid från fläkten före rengöring och service.

- Använd aldrig apparat som använder ånga eller högtryck för att rengöra apparaten (krav som rör elsäkerheten).

- Fränkoppling kan uppnås genom att se till att nätkontakten är åtkomlig eller genom att integrera en brytare i de fasta ledningarna enligt installationsbestämmelserna.

1 / TILL ANVÄNDARENS UPPMÄRKSAMHET

SV

• Ändra inte eller försök ändra denna apparats egenskaper. Det skulle medföra fara för dig.
• Reparation ska endast utföras av auktoriserad specialist.
• Koppla alltid från fläkten före rengöring och service.
• Använd aldrig apparat som använder ånga eller högtryck för att rengöra apparaten (krav som rör elsäkerheten).

Kvävningsrisk

- Bestämmelser rörande uttag av frånluft måste respekteras. Luften får inte föras ut i ledning som används för utluftning av ångor från apparater som använder gas eller annat bränsle (gäller inte för apparater som endast för ut luft i rummet).

- Vederbörlig luftväxling i rummet måste säkerställas då köksfläkten används samtidigt med apparater som använder gas eller annat bränsle (gäller inte för apparater som endast för ut luft i rummet).

SV 1 / TILL ANVÄNDARENS UPPMÄRKSAMHET

Brandrisk

- Det är förbjudet att flambera mat eller att använda gasbrännare utan kokkärl under fläkten (lägor som sugs in skulle riskera att skada apparaten).

- Fritering under apparaten måste göras under ständig tillsyn. Olja och fett som blir mycket varma kan antändas.

- Respektera intervall för rengöring och filterbyte. Ansamling av fett riskerar att orsaka eldsvåda.

- Användning över en eldhärd (ved, kol m.m.) är inte tillåten.

- Om köksfläkten placeras över en apparat som fungerar med gas ska avståndet mellan hållens övre del och fläktens undre del vara minst 70 cm. Om anvisningarna till den håll som finns installerad under fläkten anger ett längre avstånd än 70 cm ska detta beaktas.

OBS

Om spisen värms upp med en apparat inkopplad på en skorsten (till exempel, en kamin), måste man installera käpan i version återcirkulation. Kåpan får inte användas utan de modulära filterna.

Man måste förbereda en lämplig ventilation när man använder en spiskåpa på samma gång som man använder andra apparater som fungerar med gas eller annat bränsle.

1 / TILL ANVÄNDARENS UPPMÄRKSAMHET SV

• SKYDD AV OMGIVNINGSMILJÖN

• De materiel som används för emballaget till denna apparat kan återvinnas. Medverka i dess återvinning och bidra på detta sätt till att bevara omgivningsmiljön genom att lämna dessa i de kommunala containers som tillhandahålls för detta ändamål.
  — Er apparat består även den av materiel som kan återvinnas, vilket medför att den är

märkt med logotypen som anger att dessa apparater när de kasseras inte får blandas med andra sopor.

På detta sätt, utförs återvinningen av de apparater som dess tillverkare samordnar under de bästa möjliga villkoren, i enlighet med europeiska föreskrifter 2002/96/CE rörande restprodukter från elektriska och elektroniska utrustningar. Fråga din kommun eller din försäljare var den närmaste uppsamlingen av skrotade apparater återfi nns.

— Vi tackar dig för ditt samarbete vid bevarandet av omgivningsmiljön.

OBS

Installationen är förbehållen montörer och kompetenta fackmän.

OBS

Innan man för första gången använder det modulära fi ltret, avlägsnas skyddsfi lmen.

1 / TILL ANVÄNDARENS UPPMÄRKSAMHET SV

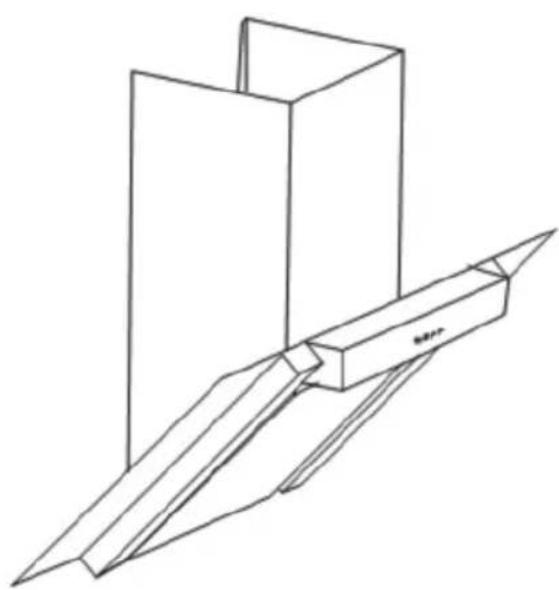

• BESKRIVNING AV APPARATEN

— Spiskåpan skall monteras på ett avständ av 65-75 cm (26-30 tum) från spisens håll för att erhålla bästa effekt. Se Bild 1.
— Placera dit kroken på ett lämpligt ställe efter det att höjden på installationen har fastställts och se till att den är i linje. Den fasta positionen på fästet till den inre skorstenen är platsen för skorstenen. Se Bild 2.
— Placera dit glaset och förlängningsstycket. Fäst sedan skorstenens yttre fäste på utsidan av skorstenen och försäkra dig om att höjden på den inre delen av skorstenen fritt kan justeras mot densamma när den fästs mot förlängnings-stycket. Se Bild 3.
— Placera spiskåpan på kroken. se Bild 4.
— Installera skorstenen och anpassa höjden på den inre delen av skorstenen i överensstämmelse med positionen på skorstenens inre fäste. Fäst det sedan med hjälp av skruven. Se Bild 5.

Not

- Vilket som helst installationsarbete skall utföras av en ackrediterad elektriker eller av annan behörig person.

— Man får inte använda sig av samma ventilationsrör för luft som används av en annan apparat som till exempel, en rörledning för gas, eller en rörledning för varmluft.
— Vinkeln på kröken på rörledningen för urluftning får inte vara mindre än 120°. Du måste leda rörledningen horisontellt eller, alternativt, rörledningen skall gå uppåt från utgångsläget och sedan föras till en yttervägg.
- Efter installationen, förstärka dig om att spisfl äkten är i våg för att på detta sätt undvika att det ackumuleras fl ott på en sida. Se Bild 6.

Bild 1

Skorstenens inre fäste

Bild 2

Bild 3

Hur man använder kontrollpanelen. Se Bild 7:

a. Tryck på tryckknappen "Låg" och indikeringslampan i strömbrytaren kommer att tändas. Motorn går på låg hastighet. Tryck på tryckknappen återigen och motorn kommer att stanna.
b. Tryck på tryckknappen "Medel" och indikeringslampan i strömbrytaren kommer att tändas. Motorn går på medelhastighet. Tryck på tryckknappen återigen och motorn kommer att stanna.
c. Tryck på tryckknappen "Hög" och indikeringslampan i strömbrytaren kommer att tändas. Motorn går på hög hastighet. Tryck på tryckknappen återigen och motorn stannar.
d. Tryck på tryckknappen "Ljus" och båda lamporna kommer att tändas. Tryck på tryckknappen återigen och lamporna slocknar.

Anpassa hastigheten efter tillagningssätt och antalet kastruller. Använd i första hand spishäll-lens bakre plattor.

4 / TILLSYN OCH RENGÖRING AV APPARATEN SV

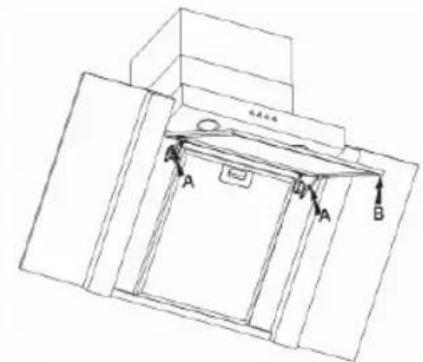

- UTBYTE OCH RENGÖRING AV DE FLOTTAVSKILJANDE FILTERNA

— Ta ur fi lterna såsom anges i Bild 8;

— Man kan rengöra fi ltret såsom i fortsättningen beskrivs:

1. Lägg det i blöt i varmt vatten (40-50 grader) under cirka 3 minuter, ta bort fl ottet med ett fettlösande diskmedel och borsta sedan försiktigt med en mjuk borste. Var försiktig, tryck inte för hårt för att undvika det skadas.

2. Man kan diska det i diskmaskinen med diskmedel, men då måste man ställa in temperaturen på cirka 60 grader.

— Var vänlig, använd inte ett slipande rengöringsmedel, eftersom detta kan skada spiskåpan.

— Förstärka dig om att spiskåpan är frånkopplad innan den rengörs.

— Ta bort fi ltren.
— De aktiva kolfilterna återfinns vid motorn. Vrid på de aktiva kolfi lterna moturs tills de är urskruvade.
— Gå tillväga på omvänt sätt för att ta ur kolfi ltret.

Varning:

Aktivt kol kan inte rengöras eller återanvändas. Det måste bytas ut åtminstone var fjärde månas.

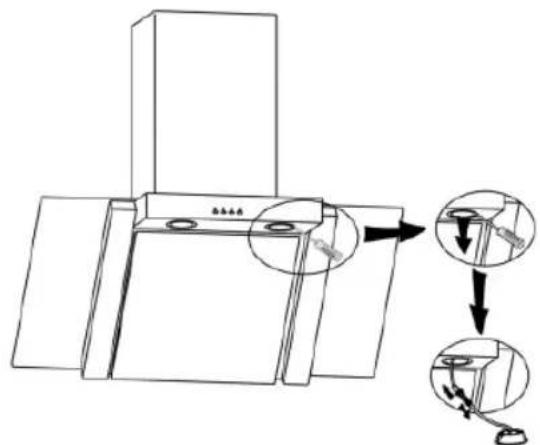

• UTBYTE AV GLÖDLAMPAN

Ta ut hållaren och glaset och ta sedan ut den trasiga glödlampan, Se Bild 10.

Sätt i den nya glödlampan, glaset och hållaren. Obs.: innan du påbörjar utbytet av lamporna, förstärka dig om att apparaten är frånkopplad

Bild 9

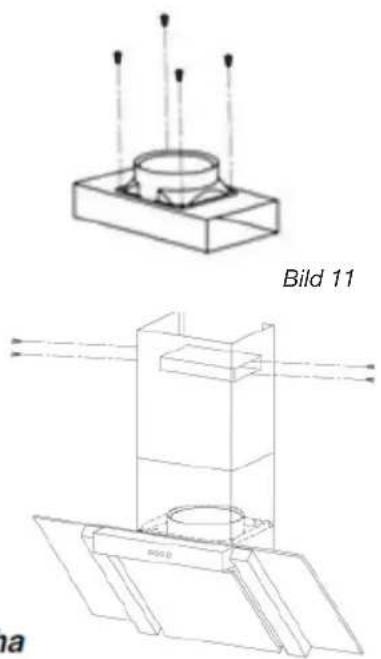

— Koppla ihop luftutloppet och T-sharp, se Bild 11.

— Fäst utloppet T-sharp mot insidan av skorstenen, se Bild 12.

Optimal drift av apparaten uppnås genom att ha så kort kanal och så få krökar som möjligt.

4 / TILLSYN OCH RENGÖRING AV APPARATEN SV

Varning

Innan man utför vilket som helst arbete, måste elförsörjningen till spiskåpan vara fränkopplad, antingen genom att dra ur kontakten eller med strömbrytaren.

• UNDERHÅLL AV ER APPARAT

UNDERHÅLL VAD MAN SKALL GÖRA		PRODUKTER / TILLBEHÖR SOM BÖR ANVÄNDAS
Övre delen (utsidan) och tillbehör	Använd aldrig stålull, slipande produkter eller hårda borstar.	För att rengöra spiskåpan utvändigt och lamphusen, måste man använda rengöringsprodukter för hushållsanvändning utspädda med vatten och sedan skölja med rent vatten, och därefter torka med en mjuk trasa.
Filterpatronen	Detta fi Iter fångar upp feta ångor och stoft. Denna beståndsdel spelar en viktig roll för att garantera effektiviteten på din spiskåpa. Om det uppstår svårborttagna fl äckar, använd en inte slipande regöringskräm och skölj därefter med rent vatten.	Använd en rengöringsprodukt för hushålls- användning och skölj sedan rikligt med vatten och torka det. Dessa fi Iter kan rengöras i stående position i din diskmaskin.(Försäkra att det inte kommer i kontakt med smutsiga tallrikar eller bestick).
Aktivt kolfi Iter	Detta fi Iter fångar upp lukter och måste byta ut åtminstone en gång om året beroende på hur mycket det används. Dessa fi Iter måste beställas hos din distributör (man anger den referens som återfi nns på typskylten som sitter på spiskåpans insida) och skriv upp datumet för ersättningen av fi ltret.

För att bevara din apparat, rekommenderar vi att man använder rengöringsprodukter av märket Clearit.

Professionell erfarenhet ställd till individernas förfogande

Clearit erbjuder produkter och yrkesmässiga lösningar utformade för den dagliga tillsynen av dina hushållsapparater och kök.

Du återfi nner dessa produkter hos din vanliga detaljhandlare, tillsammans med ett komplett utbud med tillbehör och förbrukningsprodukter.

5 / STÖRNINGAR I DRIFTENSV

SYMPTOMEN OPLOSSING
Kåpan fungerar inte ...	Kontrollera att :• det fi nns strömtillförsel.• en hastighet har valts.
Effektiviteten på kåpan är otillräcklig...	Kontrollera att :• hastigheten som valts för motorn är tillräcklig för den mängd av os och ångor som uppstår.• köket är tillräckligt ventilerat så att det fi nns luftväxling.• kolfi ltret inte är för gammalt (kåpa i version återcirkulation).
Kåpan har stannat medan den var i drift.	Kontrollera att :• det fi nns strömtillförsel.• den fl erpoliga utlösningsmekanismen inte har slagit ifrån.

6 / TEKNISK SERVICESV

De ingrepp som maskinen kan erfordra skall utföras:

— av återförsäljaren,
— eller av vilken som helst yrkeskunnig kvalifi cerad förvaltare av märket.

När du ringer, var vänlig uppge den fullständiga referensen på maskinen (modell, typ och serienummer). Dessa uppgifter återfi nns på typskylten som sitter på apparaten.

Denna enhet uppfyller delegerade förordningar (EU) 65/2014 och 66/2014 från Europeiska kommissionen angående konstruktionskrav för eco-utformning och energimärkning av hushållsfläktar.

Symbol Värde Enhet

Märke	Brandt
Modellnummer	AD1578X
Årlig energiförbrukning	AEC	91.3	kWh/annum
Energieffektivitetsindex	EEi	81.9	-
Vätskedynamiskt effektivitetsindex	FDE	15.9	-
Belysning effektivitetsindex	LE	41.0	-
Fettfiltreringseffektivitet	GFE	64.7	-
Tidsökningsfaktor	f	1.4	-
Spiskåpans maximala volymetriska luftflöde	Q_max	585.7	m^3/h
Volymetriskt luftflöde vid optimal effektivitetspunkt	Q_BEP	313.2	m^3/h
Statiskt tryck vid bästa effektivitetspunkt	P_BEP	318	P
Strömförbrukning vid bästa effektivitetspunkt	W_BEP	173.9	W
Nominell effektförbrukning av belysningssystem	W_L	1.0	W
Genomsnittlig illumination av belysningssystemet	E_middle	41	Lux/W
Strömförbrukning i avstängt läge	P_o	--	W
Strömförbrukning i standby-läge	P_s	0.53	W
Volymetriskt luftflöde vid högsta hastighetsinställning i normalläge	-	556.8	m^3/h
Volymetriskt luftflöde vid minsta hastighetsinställning i normalläge	-	370.2	m^3/h
Volymetriskt luftflöde vid intensivt/Boost-läge	-	--	m^3/h
Bullernivå vid högsta hastighetsinställning i normalläge	-	69	dB(LWA)
Bullernivå vid minsta hastighetsinställning i normalläge	-	64	dB(LWA)
Bullernivå vid intensivt / Boost-läge	-	--	dB(LWA)

PYC

— Vilket som helst installationsarbete skall utföras av en ackrediterad elektriker eller av annan behörig person.

• Man får inte använda sig av samma ventilationsrör för luft som används av en annan apparat som till exempel, en rörledning för gas, eller en rörledning för varmluft.
  — Vinkeln på kröken på rörledningen för urluftning får inte vara mindre än 120°. Du måste leda rörledningen horisontellt eller, alternativt, rörledningen skall gå uppåt från utgångsläget och sedan föras till en yttervägg.
• Efter installationen, förstärka dig om att spisfl äkten är i våg för att på detta sätt undvika att det ackumuleras fl ott på en sida. Se Bild 6.

Рис. 1
