Produkttyp	Köksfläkt
Märke	Brandt
Modell	BHY2353B
Färg	Svart
Mått (L x D x H)	60 x 50 x 40 cm
Nettovikt	8 kg
Strömförsörjning	230 V ~ 50 Hz
Motoreffekt	150 W
Antal hastigheter	3
Belysning	2 LED-lampor 3 W
Filtertyp	Metallfettfilter + kolfilter (tillval)
Maximal ljudnivå	65 dB(A)
Maximalt luftflöde	600 m³/h
Installationstyp	Väggmonterad (frånluft eller recirkulation)
Energiklass	B
Typ av kontroll	Mekaniskt skjutreglage
Strömkabelns längd	1,5 m
Diameter på frånluftsanslutning	150 mm
Reparationsindex	7,5 / 10
Reservdelar tillgängliga	Filter, lampor, motor, strömbrytare
Garanti	2 år

Vanliga frågor - BHY2353B BRANDT

Hur installerar jag köksfläkten Brandt BHY2353B?

Installationen måste utföras av en kvalificerad fackman. Följ instruktionerna i manualen: fäst väggfästet på rekommenderad höjd (65-75 cm ovanför elektrisk spishäll, 75-85 cm för gas). Anslut frånluftsröret eller installera kolfiltret för recirkulationsdrift.

Hur rengör jag fettfiltren?

Metallfettfiltren rengörs varje månad i diskmaskin (kort program, låg temperatur) eller för hand med varmt tvålvatten. Torka dem innan de sätts tillbaka.

När ska jag byta kolfiltret?

Kolfiltret måste bytas var 3:e till 6:e månad beroende på användning. Det går inte att tvätta. Dess referens finns i manualen.

Hur byter jag en LED-lampa?

Koppla bort apparaten. Ta bort diffusorn genom att bända loss den. Koppla bort kontakten från den defekta lampan och anslut den nya (LED 3 W). Sätt tillbaka diffusorn. Använd handskar för att undvika fingeravtryck.

Varför är min fläkt bullrig?

Onormalt buller kan orsakas av smutsiga filter, instabil installation eller defekt motorblock. Rengör filtren, kontrollera fästena och kontakta kundtjänst om bullret kvarstår.

Fläkten suger inte ordentligt, vad gör jag?

Kontrollera att filtren inte är igensatta, att frånluftsröret inte är blockerat och att den valda hastigheten är lämplig. För recirkulation, se till att kolfiltret är i gott skick.

Kan jag använda fläkten utan yttre avluftning?

Ja, denna fläkt kan fungera i recirkulation med ett kolfiltersats (säljs separat). Luften filtreras och återförs till rummet.

Hur justerar jag sugstyrkan?

Använd det mekaniska skjutreglaget på frontpanelen. Position 1 för lätt matlagning, position 2 för normal, position 3 för stark lukt eller ånga.

Vad gör jag om belysningen inte tänds?

Kontrollera att apparaten är strömförande. Om LED-lamporna är trasiga, byt ut dem (se manualen). Om problemet kvarstår kan dimmern eller kablage vara felaktigt: kontakta kundtjänst.

Var hittar jag reservdelar till Brandt BHY2353B?

Reservdelar (filter, lampor, motor, strömbrytare) finns på Brandts officiella webbplats eller hos auktoriserade återförsäljare. Använd modellens referens vid beställning.

BRUKSANVISNING BHY2353B BRANDT

Kulfilter (kun i version med filter)

Kullfilter (kun variant med filter)....64

LED-belysningen kan reguleres på 3 intensitetsnivåer.

Kullfilter (kun variant med filter)

Du har blivit användare av köksfläkten från BRANDT.

Denna köksfläkt är designad för att möta dina förväntningar och kommer säkert att vara en integrerad del av ett modernt utrustat hushåll.

De konstruktionslösningar som har tillämpats ger köksfläkten hög funktionalitet och estetik.

Bland produkter från BRANDT hittar du också ugnar, mikrovågsugnar, spishällar, diskmaskiner och kylskåp för inbyggnad som matchar perfekt din nya köksfläkt från BRANDT.

Innan du börjar montera och använda köksfläkten, läs innehållet i denna manual noggrant. Det hjälper dig att undvika felaktig användning och njuta av en felfri drift av denna apparat i många år.

Du är också välkommen att besöka vår webbplats:

www.brandt.com

BRANDT

VI SKAPAR NYA VÄRDEN

OBS: Läs denna installations- och bruksanvisning noggrant innan du startar apparaten.

Tillverkaren tar inget ansvar för skador som uppstår till följd av montering i strid mot bruksanvisningen.

Innehållsförteckning

SV - Säkerhet och viktiga försiktighetsåtgärder....69

Monterings- och bruksanvisning....72

Handhavande....72

Installation av köksfläkten....73

Elektrisk anslutning....73

Montering....73

Funktion av köksfläkten....74

Underhåll 75

Rengöring av köksfläkten....75

Fettfilter....75

Kolfilter (endast version med filter)....75

Belysningsbyte 75

Problemidentifiering och felsökning....76

Service efter genomfört köp....76

Följ anvisningarna i denna bruksanvisning när du installerar apparaten. Tillverkaren ansvarar inte för skador som uppstår till följd av installation i strid mot informationen I bruksanvisningen.

Köksfläkten är endast designad för hemmabruk.

Utseendet på köksfläkten kan skilja sig från det som visas i ritningarna i denna bruksanvisning. Instruktionerna för användning, underhåll och installation förblir emellertid desamma.

! Spara bruksanvisningen för att kunna använda den när som helst. Om du säljer apparaten eller flyttar, se till att bruksanvisningen medföljer den!
! Läs denna bruksanvisning noggrant: den innehåller viktig information om installation, användning och säkerhet.
! Gör inga elektriska eller mekaniska ändringar i produkten eller de avledande ledningarna.

Obs: komponenter markerade med symbolen "(*)" är tillvalstillbehör som endast medföljer vissa modeller eller komponenter som inte medföljer och kan köpas.

WARNINGAR!

! Anslut inte apparaten till elnätet förrän installationen är helt klar.
! Innan du börjar rengöring eller underhåll ska du koppla bort köksfläkten från strömmen genom att dra ur stickproppen eller koppla bort den elektriska strömförsörjningen.
! Skyddshandskar ska alltid användas när installation och underhållsåtgärder utförs.
! Denna apparat är inte avsedd för användning av barn eller personer med begränsad fysisk, sensorisk eller mental förmåga samt oerfarna eller okunniga personer, såvida de inte övervakas eller instrueras i apparatens användning av en person som ansvarar för deras säkerhet.

! Denna apparat är avsedd för hantering av vuxna; barn ska övervakas så att de inte leker med apparaten.
! Använd aldrig köksfläkten utan ordentligt installerade filter.
! Köksfläkten får ALDRIG användas som en stödyta, såvida det inte uttryckligen anges.
! Rummen där apparaten är installerad måste ventileras ordentligt om köksfläkten används tillsammans med andra anordningar som förbränner gas eller andra bränslen.
! Luften som sugs in ska inte släppas ut i kanalen som används för avledning av rökgaser från anordningar för förbränning av gas eller annat bränsle.
! Det är strängt förbjudet att laga mat över öppen eld under köksfläkten (flambering).
! Användning av öppen låga är skadlig för filter och kan medföra brandrisk, så det är inte tillåtet att göra detta under några omständigheter.
! Vid stekning ska alltid försiktighet iakttas för att förhindra överhettning och antändning av olja.
! När du arbetar med en köksapparat kan åtkomliga delar av köksfläkten värmas upp.
! I den utsträckning som är nödvändig för att vidta tekniska säkerhetsåtgärder beträffande avledning av rökgaser ska bestämmelserna som utfärdats av behöriga lokala myndigheter strikt följas.
! Köksfläkten ska rengöras regelbundet både på insidan och utsidan (MINST EN GÅNG I MÅNADEN).
! Detta måste utföras enligt underhållsanvisningarna i denna bruksanvisning. Underlåtenhet att följa anvisningarna för rengöring av köksfläkten och filter som anges i denna bruksanvisning kan medföra brandrisk.

! Använd eller lämna inte köksfläkten utan ordentligt installerad belysning på grund av risk för elektrisk stöt.

! Tillverkaren åtar sig inget ansvar för eventuella skador eller bränder orsakade av apparaten till följd av att anvisningarna i denna bruksanvisning inte följs.

! Denna apparat kan användas av barn under 8 år och personer med begränsad fysisk, sensorisk eller mental förmåga samt oerfarna eller okunniga personer under förutsättning att de är under uppsikt eller instrueras i säker användning av apparaten och att alla potentiella risker beaktas.

! Barn får inte leka med denna apparat. Apparaten får inte rengöras och underhållas av barn utan uppsikt.

! Denna apparat är märkt i enlighet med det europeiska direktivet 2002/96/EG om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter (eng.: WEEE). Genom att bortskaffa eller återvinna denna produkt på ett rätt sätt hjälper du till att förhindra potentiella negativa miljö- och hälsoeffekter som kan orsakas vid felaktig hantering av avfallet av denna produkt.

! Varning: Underlåtenhet att följa anvisningarna om installation av skruvar eller fästelement kan orsaka elrisk.

Symbolen på apparaten eller förpackningen innebär att denna produkt inte får behandlas som annat kommunalt avfall. Den ska lämnas till lämpligt insamlingsställe för återvinning av elektriska och elektroniska produkter.

Rätt bortskaffande och skrotning hjälper till att eliminera de negativa miljö- och hälsoeffekterna av apparater som bortskaffas. För detaljerad information om möjligheten till återvinning av denna apparat, vänligen kontakta dina lokala myndigheter, stadens städtjänster eller butiken där produkten köptes.

Handhavande

Apparaten kan användas som utsugsfläkt (avledning av ångor ut i det fria) eller som absorberare (ångor filtreras och avleds tillbaka till rummet).

Modeller av köksfläktar som inte har en utsugsfläkt fungerar endast som utsug och måste anslutas till en utsugsanordning (ingår ej).

Anvisningar för anslutning medföljer den externa utsugsanordningen.

Köksfläkt som fungerar som utsugsfläkt

I detta fall avleds ångorna ut i det fria via ett särskilt rör som är anslutet till anslutningsflänsen uppe på köksfläkten.

Obs! Avledningsröret ingår ej och ska köpas separat.

Diametern på avledningsröret måste vara lika med anslutningsflänsens diameter. I den horisontella delen måste röret måste vara något lutande (ca 10 °) och riktat uppåt så att luften fritt kan släppas ut ur rummet i det fria.

Obs! Om köksfläkten är utrustad med kolfilter ska de tas bort.

Anslut köksfläkten till ventilationskanalen med ett avledningsrör med en diameter som motsvarar storleken på utloppet från köksfläkten (anslutningsflänsen).

Varningar

Det minsta avståndet mellan köksutrustningens stödyta på spishällen och den lägsta delen av köksfläkten måste vara minst 55 cm när det gäller elektriska spisar och 65 cm i när det gäller gasdrivna eller blandade spisar.

Om monteringsanvisningarna för gashällen anger ett större avständ ska de beaktas.

Elektrisk anslutning

Nätspänningen måste motsvara värdet som anges på märkskylten inuti köksfläkten. Om köksfläkten är utrustad med en stickpropp ska den anslutas efter installationen till ett lätt åtkomligt eluttag enligt tillämpliga föreskrifter. Om köksfläkten inte är utrustad med stickpropp (direktanslutning till elnätet) eller om stickproppen inte är lätt åtkomlig ska du efter installationen använda en bipolär strömbrytare som uppfyller standarderna och ger fullständig bortkoppling från elnätet vid överström kategori III enligt elinstallationsreglerna.

Varning! Innan du ansluter köksfläktens krets till elnätet igen och kontrollerar apparatens effektivitet ska du alltid kontrollera att nätsladden är ordentligt monterad. Köksfläkten är utrustad med en särskild nätsladd; om nätsladden skadas måste den bytas ut av tillverkaren, tillverkarens servicerepresentant eller en person med liknande kvalifikationer för att undvika risker.

Montering av köksfläkten

Köksfläkten är försedd med fästbultar som är lämpliga för de flesta väggar. Det är emellertid nödvändigt att söka råd från en kvalificerad tekniker om att välja rätt material beroende på typen av väggen som måste vara tillräckligt starkt för att klara köksfläktens vikt.

Obs: Gäller köksfläktar monterade i taket

Köksfläkten är inte försedd med fästbultar för montering i taket.

Det är nödvändigt att söka råd från en kvalificerad tekniker om att välja rätt material beroende på typen av taket som måste vara tillräckligt starkt för att klara köksfläktens vikt.

Funktion av köksfläkten

Om luften i köket är särskilt förorenad, använd köksfläkten inställd på högsta hastighet. Det rekommenderas att starta köksfläkten 5 minuter innan du börjar laga mat och lämna den påslagen i cirka 15 minuter efter avslutad matlagning.

1. • Minska hastigheten
2. • Öka hastigheten
3. Display
4. Timer
5. SLÅ PÅ/AV belysningen

5

4

3

2

1

Tryck på belysningsknappen (5) och håll den intryckt i ca 3 sekunder, lysdioden börjar mörkna.

LED-ljusstyrkan kan justeras i 3 intensitetsnivåer.

Obs: Växel 4 fungerar som Boost, vilket innebär att köksfläkten automatiskt återgår till växel 3 efter 5 minuters drift.

Timer

Du kan använda timern för att automatiskt stänga av köksfläkten efter en viss tid. Den maximala fördröjningstiden för avstängning är 90 minuter. Tryck på knappen "4" för att aktivera timern. Siffran "0" blinkar på skärmen. Använd sedan knapparna"1" eller "2" för att välja en fördröjning i intervallet 1-9 (multiplicera siffran med tio för att få en fördröjning i minuter, 1-10 minuter, 2-20 minuter ... 5-50 minuter). Tryck på knappen"4" igen för att aktivera funktionen. När du har ställt in timerfunktionen blinkar punkten bredvid siffran på displayen. Tryck på knappen "4" för att avbryta timern. Tryck på "1" för att förkorta fördröjningstiden till noll. Tryck på "4" för att bekräfta att timern har avbrutits.

När timern avbryts stängs inte av belysningen.

Obs: Programmering av timern ska slutföras inom 20 sekunder; annars kommer inga åtgärder att vidtas och köksfläkten återupptar funktionen i normalt läge.

Underhåll

Obs! Innan du rengör eller utför något underhållsarbete ska du koppla bort köksfläkten från strömmen genom att dra ur stickproppen eller koppla bort huvudströmförsörjningen.

Rengöring av köksfläkten

Köksfläkten ska rengöras regelbundet (åtminstone med samma frekvens som fettfilter upprätthålls) både på insidan och utsidan. Rengör med en trasa fuktad med milda rengöringsmedel. Använd inga slipmedel.

ANVÄND INTE ALKOHOL!

OBS!: Underlåtenhet att följa de grundläggande anvisningarna för rengöring av köksfläkten och utbyte av filter kan leda till brandrisk.

Vi rekommenderar därför att du följer denna bruksanvisning. Tillverkaren åtar sig inget ansvar för motorskador eller brandskador till följd av felaktigt underhåll eller underlåtenhet att följa ovanstående säkerhetsanvisningar.

Fettfilter

Det fångar upp fettpartiklar från matlagningen. Filtret ska rengöras minst en gång i månaden med icke -aggressiva rengöringsmedel, manuellt eller i diskmaskin i låga temperaturer och kort diskcykel. Vid diskning i maskin kan ett metallfettfilter missfärgas, men dess karakteristiska filtreringsegenskaper kommer inte att förändras.

För att ta ut fettfiltret, dra i fjäderhandtaget.

Kolfilter (endast version med filter)

Det absorberar obehaglig lukt som uppstår under matlagning. Kolfiltret blir mättat efter mer eller mindre lång användning, beroende på typen av matlagning och regelbundenheten för rengöring av fettfiltret. I varje fall ska filterpatronen bytas ut minst var fjärde månad. Kolfiltret får INTE tvättas eller regenereras.

BELYSNINGSBYTE! Köksfläkten är utrustad med ett belysningssystem baserat på LED-teknik. Lysdioder ger optimal belysning med en livslängd som är upp till 10 gånger längre än för traditionella lampor och sparar 90% av elen.

Kontakta teknisk service för byte.

Problemidentifiering och felsökning

FEL	LÖSNING A R
Köksfläkten fungerar inte...	Se till att:Ström m en inte är avstängd.Hastigheten har valts.
Köksfläkten fungerar inte effektivt...	Se till att:Det valda m otorvarvtalet är tillräckligt för m ängden ångorKäket är är tillräckligt vädrat fö säkerställa luftintagLuftcirkulationen i rörsystemet samband m ed köksfläktens bristande effektivitet. Kontakt kvalificerad tekniker.Kolfiltret är inte förbrukat (när köksfläkten fungerar som absorberare).
Köksfläkten stängdes av	Se till att:ström m en inte är avstängd.den flerpoliga säkringen inte h aktiverats.

Service efter genomfört köp

Allt underhållsarbete på din apparat bör utföras av:

• säljaren,
• eller annan kvalificerad tekniker som är en auktoriserad representant för apparater från varumärket. När du kontaktar vår tekniska service, vänligen ange fullständiga uppgifter om apparaten (modell, typ och serienummer).

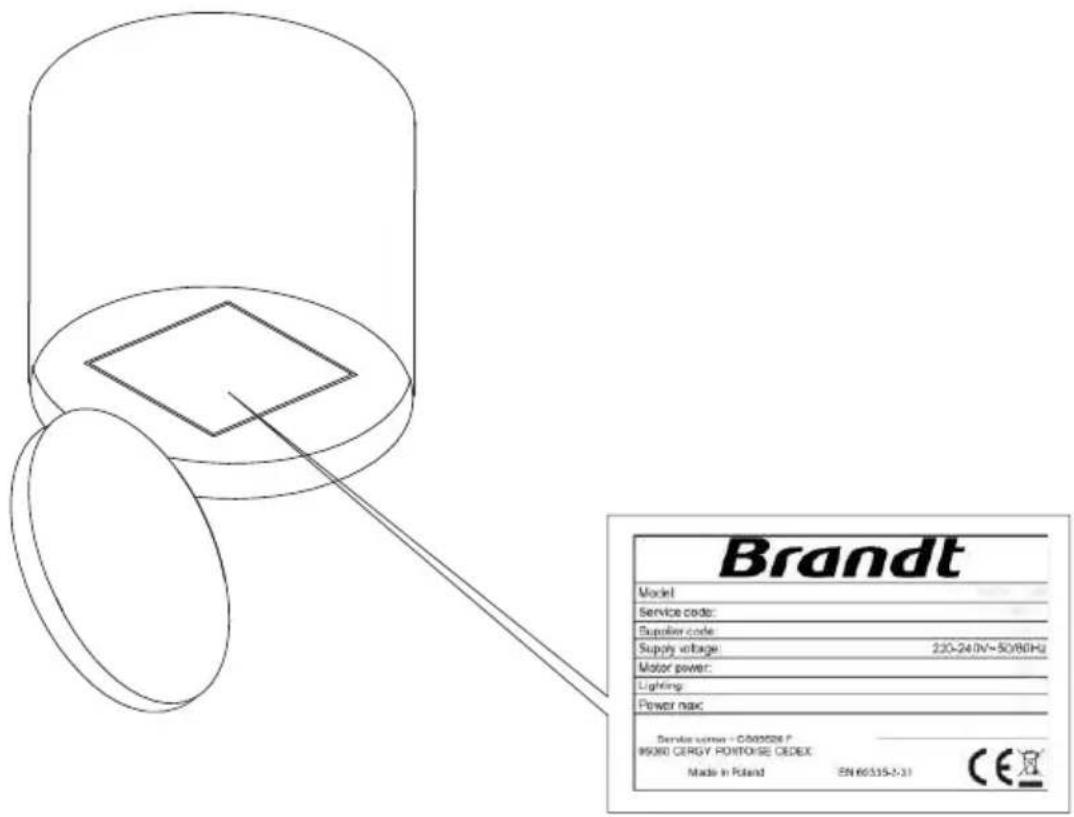

Dessa uppgifter hittar du på märkskylten.
