BHY2353B - Cappa aspirante BRANDT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante
Marca	Brandt
Modello	BHY2353B
Colore	Nero
Dimensioni (L x P x H)	60 x 50 x 40 cm
Peso netto	8 kg
Alimentazione	230 V ~ 50 Hz
Potenza motore	150 W
Numero di velocità	3
Illuminazione	2 lampadine LED 3 W
Tipo di filtrazione	Filtro antigrasso metallico + filtro a carboni (opzionale)
Livello sonoro max	65 dB(A)
Portata d'aria max	600 m³/h
Tipo di installazione	A parete (aspirante o filtrante)
Classe energetica	B
Tipo di comando	Cursore meccanico
Lunghezza cavo di alimentazione	1,5 m
Diametro bocchettone di scarico	150 mm
Indice di riparabilità	7,5 / 10
Ricambi disponibili	Filtri, lampadine, motore, interruttore
Garanzia	2 anni

Domande frequenti - BHY2353B BRANDT

Come installare la cappa Brandt BHY2353B?

L'installazione deve essere eseguita da un professionista qualificato. Seguire le istruzioni del manuale: fissare il supporto a parete all'altezza raccomandata (65-75 cm sopra un piano cottura elettrico, 75-85 cm per gas). Collegare il condotto di evacuazione o installare il filtro a carboni per il funzionamento in modalità filtrante.

Come pulire i filtri antigrasso?

I filtri antigrasso metallici si puliscono ogni mese in lavastoviglie (programma breve, bassa temperatura) o a mano con acqua calda e sapone. Asciugarli prima di rimetterli.

Quando cambiare il filtro a carboni?

Il filtro a carboni deve essere sostituito ogni 3-6 mesi in base all'uso. Non è lavabile. Il suo codice è disponibile nel manuale.

Come sostituire una lampadina LED?

Staccare l'apparecchio. Rimuovere il diffusore facendo leva. Scollegare il connettore della lampadina difettosa e collegare quella nuova (modello LED 3 W). Rimontare il diffusore. Usare guanti per evitare impronte.

Perché la mia cappa è rumorosa?

Un rumore anomalo può essere causato da un filtro sporco, un'installazione instabile o un blocco motore difettoso. Pulire i filtri, verificare i fissaggi e contattare il servizio assistenza se il rumore persiste.

La cappa non aspira correttamente, cosa fare?

Verificare che i filtri non siano ostruiti, che il condotto di evacuazione non sia bloccato e che la velocità selezionata sia adeguata. Per il ricircolo, assicurarsi che il filtro a carboni sia in buone condizioni.

Posso usare la cappa senza evacuazione esterna?

Sì, questa cappa può funzionare in ricircolo con un kit di filtro a carboni (venduto separatamente). L'aria viene filtrata e reimmessa nella stanza.

Come regolare la velocità di aspirazione?

Utilizzare il cursore meccanico situato sul pannello frontale. Posizione 1 per cottura leggera, posizione 2 per normale, posizione 3 per odori forti o vapore.

Cosa fare se l'illuminazione non si accende?

Verificare che l'apparecchio sia sotto tensione. Se le lampadine LED sono bruciate, sostituirle (vedere manuale). Se il problema persiste, il variatore o il cablaggio potrebbe essere la causa: contattare il servizio post-vendita.

Dove trovare ricambi per la Brandt BHY2353B?

I ricambi (filtri, lampadine, motore, interruttore) sono disponibili sul sito ufficiale Brandt o presso rivenditori autorizzati. Utilizzare il codice del modello per ordinare.

MANUALE UTENTE BHY2353B BRANDT

IT ISTRUZIONI DI MONTAGGIO E D'USO

PL INSTRUKCJA MONTAŻU I OBSŁUGI

Sei diventato un utente della cappa .BRANDT

Questa cappa è stata concepita specificamente per soddisfare le tue aspettative e costituirà sicuramente una parte integrante di una casa modernamente attrezzata.

Le soluzioni progettuali in essa utilizzate garantiscono un'elevata funzionalità ed estetica.

Nella gamma di prodotti trovi anche forni, forni a microonde, BRANDT piani cottura, lavastoviglie, frigoriferi da incasso, perfettamente adatti alla tua nuova cappa .BRANDT

Prima di procedure all'installazione e l'uso della cappa, leggere attentamente questo manuale. Grazie a questo eviterai operazioni errate e per molti anni potrai goderti del funziona mento perfetto di questo elettrodomestico.

Ti invitiamo inoltre a visitare il nostro sito Web:

www.brandt.com

BRANDT

CREIAMO NUOVI VALORI

ATTENZIONE

Prima di avviare l'elettrodomestico, leggere attentamente questo manuale di installazione e uso.

Il produttore non si assume alcuna responsabilità per eventuali danni causati da un'installazione non conforme alle istruzioni per l'uso.

Indice

IT- Sicurezza e precauzioni importanti....10

Manuale di installazione e uso....14

Uso....14

Installazione cappa....15

Collegamento elettrico....15

Montaggio....16

Funzionamento della cappa....17

Manutenzione....18

Pulizia della cappa....18

Filtro a carbone (solo nella versione con filtro....18

Sostituzione dell'illuminazione 18

Individuazione e risoluzione dei problemi....19

Assistenza post-vendita....19

Durante l'installazione del dispositivo, seguire le istruzioni fornite in questo manuale. Il produttore non è responsabile per eventuali danni derivanti da un'installazione non conforme alle informazioni ivi contenute. La cappa è stata concepita esclusivamente per un uso domestico.

L'aspetto della cappa può differire dalle illustrazioni presenti in questo manuale. Tuttavia, le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

! Conservare questo manuale come riferimento in qualsiasi momento. In caso di vendita del dispositivo o trasloco, assicurarsi che le istruzioni siano allegate ad esso. d'uso!
! Leggere attentamente questo manuale: contiene importanti informazioni sull'installazione, l'uso e la sicurezza.
! Non apportare modifiche elettriche o meccaniche al prodotto o alle tubazioni di scarico.

Attenzione: gli articoli contrassegnati con il seguente simbolo „(*)” sono accessori opzionali forniti solo con determinati modelli oppure sono articoli disponibili all'acquisto che non vengono spediti in dotazione.

AVVERTENZE!

! Non collegare il dispositivo alla rete elettrica fino al completamento dell'installazione.
! Prima di effettuare qualsiasi operazione di pulizia o manutenzione, scollegare la cappa dalla rete elettrica staccando la spina o scollegando l'alimentazione di rete.
! Indossare sempre guanti protettivi quando si eseguono lavori di installazione e manutenzione.
! Il dispositivo non è destinato all'uso da parte di bambini o persone con

ridotte capacità fisiche, sensoriali o mentali, nonché di persone prive o di esperienza o conoscenza, a meno che non siano supervisionate siano state addestrate all'uso del dispositivo da una persona responsabile per la loro sicurezza.

! Questo apparecchio è destinato all'uso da parte di adulti; i bambini devono essere sorvegliati per assicurarsi che non giochino con il dispositivo.

! Il dispositivo è destinato all'uso da parte di adulti. Ai bambini non dovrebbe essere consentito manipolare con i comandi o giocare con il dispositivo.

! Non utilizzare mai la cappa senza i filtri correttamente installati.

! La cappa NON deve MAI essere utilizzata come piano di appoggio se non chiaramente indicato.

! I locali in cui è installato il dispositivo devono essere adeguatamente ventilati se la cappa viene utilizzata insieme ad altri apparecchi a gas o altri combustibili.

! Il locale in cui la cappa viene utilizzata insieme ad altri apparecchi a gas o altro combustibile deve essere adeguatamente ventilato.

! L'aria aspirata non deve essere scaricata in un condotto utilizzato per lo scarico dei gas di scarico prodotti da apparecchi a gas o altri combustibili.

! È severamente vietato preparare cibi sotto la cappa con l'uso del fuoco aperto (flambé).

! L'uso di fiamme libere è dannoso per i filtri e può causare pericolo di incendio; e quindi non deve essere fatto in nessun caso.

! La frittura deve essere sempre eseguita con cura per evitare che l'olio si surriscaldi e prenda fuoco.

! Quando si lavora con un elettrodomestico da cucina, le parti

accessibili della cappa possono surriscaldarsi.

! Le norme emanate dalle autorità locali competenti devono essere rigorosamente rispettate per quanto riguarda le misure tecniche e di sicurezza necessarie per lo scarico dei fumi.

! La cappa deve essere pulita regolarmente sia all'interno che all'esterno (ALMENO UNA VOLTA AL MESE).

! Eseguire queste operazioni in conformità alle istruzioni di manutenzione qui riportate). La mancata osservanza delle istruzioni per la pulizia della cappa e dei filtri indicate in queste linee guida per l'utente può comportare un rischio di incendio.

! Non utilizzare o lasciare la cappa senza un'illuminazione opportunamente installata a causa del possibile rischio di scossa elettrica.

! Il produttore declina ogni responsabilità per eventuali danni o incendi causati dal dispositivo, derivanti dalla mancata osservanza delle istruzioni riportate in questo manuale.

! Il dispositivo può essere utilizzato da bambini di età inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, nonché da persone prive di esperienza, purché adeguatamente accudite o che abbiano ricevuto istruzioni sull'uso del dispositivo in sicurezza e che tutti i potenziali pericoli siano presi in considerazione.

! I bambini non devono giocare con questo dispositivo. Il dispositivo non può essere pulito e mantenuto dai bambini senza supervisione.

! Questo apparecchio è contrassegnato secondo la Direttiva 2002/96/CE del Parlamento europeo e del Consiglio sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) Garantendo che

questo prodotto venga smaltito correttamente, si contribuisce a prevenire potenziali conseguenze negative per l'ambiente e la salute umana, che potrebbero altrimenti essere causate da una gestione inappropriata dei rifiuti di questo prodotto.

! Avvertimento: La mancata osservanza delle istruzioni per l'installazione di bulloni o dispositivi di fissaggio può comportare un rischio elettrico.

Il simbolo sul dispositivo o sulla sua confezione indica che questo prodotto non può essere trattato come rifiuti urbani. Portarlo a un punto di raccolta e riciclaggio appropriato per le apparecchiature elettriche ed elettroniche. Un corretto smaltimento e rottamazione aiutano ad eliminare l'impatto negativo dei dispositivi rottamati sull'ambiente e sulla salute. Per i dettagli sulla riciclabilità di questo dispositivo, contattare l'ufficio competente comunale servizi locali di pulizia della città o il I negozio dove è stato acquistato il prodotto.

Uso

Il dispositivo può essere utilizzato come aspiratore (scarica di vapori all'esterno) o come assorbitore (i vapori vengono filtrati e reimmessi nell'ambiente).

I modelli di cappa sprovvisti di aspiratore funzionano solo come cappa aspirante e devono essere collegati ad un aspiratore (non fornito).

Le istruzioni di collegamento_ sono fornite con il dispositivo aspirante con lo scarico all'esterno.

Cappa che funge da cappa aspirante

In questo caso, i vapori vengono scaricati all'esterno dell'edificio tramite un apposito tubo collegato ad una flangia di collegamento in sommità della cappa.

Attenzione! Il tubo di scarico non è in dotazione e deve essere acquistato separatamente.

Il diametro del tubo di scarico deve essere uguale al diametro della flangia di collegamento. Nella parte orizzontale, il tubo deve essere leggermente inclinato (ca. 10°) e diretto verso l'alto, in modo che l'aria possa fuoriuscire liberamente dall'ambiente verso l'esterno.

Attenzione! Se la cappa è dotata di filtri a carbone, questi devono essere rimossi.

Collegare la cappa al condotto di ventilazione con un tubo di scarico dal diametro corrispondente alla dimensione dell'uscita della cappa (flangia di collegamento).

L'utilizzo di tubi e fori di scarico di sezione ridotta ridurrà l'efficienza della cappa e aumenterà drasticamente la rumorosità.

Il produttore, pertanto, non si assume alcuna responsabilità al riguardo.

! Usa il cavo più corto possibile.

! Utilizzare un tubo con il minor numero di curve possibile (angolo di curvatura massimo: 90°).

! Evitare di modificare drasticamente la sezione dei conduttori.

! Utilizzare un tubo con la superficie interna più liscia possibile.

! Il materiale del tubo deve essere conforme alle norme vigenti.

La cappa che funge da assorbitore

Richiede un filtro a carbone, disponibile presso il tuo rivenditore.

L'aria aspirata vieone ripulita da grasso e odori prima di essere restituita all'ambiente attraverso le griglie nella parte superiore del camin.

Avvertenze

La distanza minima tra il piano di appoggio dell'attrezzatura da cucina sul piano di cottura e la parte più bassa della cappa deve essere di almeno 55 cm per le cucine elettriche e di 65 cm per le cucine a gas o miste.

Se le istruzioni di installazione del piano cottura a gas specificano una distanza maggiore, questa deve essere rispettata.

Connessione elettrica

L'alimentazione di rete deve corrispondere al valore nominale riportato sulla targhetta posta all'interno della cappa.

Se la cappa è dotata di spina, dopo l'installazione, collegarla ad una presa conforme alle normative vigenti e situata in un luogo accessibile.

Se non è dotata della spina (collegamento diretto alla rete) o se la spina non è in un luogo accessibile, dopo l'installazione, è necessario utilizzare un interruttore bipolare a norma che garantisca la completa disconnessione dalla rete in condizioni di sovracorrente di categoria III secondo le regole di installazione.

Avvertimento!

Prima di ricollegare il circuito della cappa alla rete e prima della verifica dell'efficienza di funzionamento, verificare sempre che il cavo di alimentazione sia montato correttamente.

La cappa è dotata di uno speciale cavo di alimentazione; se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo agente di assistenza tecnica o da persone qualificate per evitare rischi.

Installazione della cappa

La cappa viene fornita con perni di fissaggio adatti alla maggior parte delle pareti. Tuttavia, è indispensabile consultare un tecnico qualificato per assicurarsi che i materiali siano scelti correttamente in base al tipo di parete, che deve essere sufficientemente robusta da sostenere il peso della cappa.

Attenzione: Valido solo per cappe a soffitto La cappa non viene fornita con ancoraggi a soffitto.

È indispensabile consultare un tecnico qualificato per essere sicuri di scelta correttadei materiali a seconda del tipo di muro, che deve essere sufficientemente robusto da sostenere il peso della cappa.

Funzionamento della cappa

Nel caso in cui l'aria in cucina sia particolarmente inquinata,utilizzare una cappa impostata sulla velocità massima. Si consiglia di avviare la cappa 5 minuti prima di iniziare a cuocere qualsiasi alimento e di lasciarla accesa per circa 15 minuti al termine della cottura.

1.- Riduzione della velocità
2.+ Aumento della velocità
3.Schermo
4. Timer
5. ACCENSIONE/SPEGNIMENTO dell'illuminazione

5

4

3

2

1

Funzione di regolazione della luminosità del LED

Dopo aver premuto il pulsante dell'illuminazione (5) per circa 3 secondi, il LED inizia a attenuarsi. La luce a led può essere regolata in 3 livelli di attenuazione.

Timer

Il timer permette di spegnere la cappa dopo un certo tempo. Viene utilizzato per filtrare i fumi nell'aria dopo la cottura. Il tempo massimo di ritardo di spegnimento è di 90 minuti. Toccare il tasto "4" in qualsiasi momento per annullare il timer Sul display lampeggerà "0". Quindi utilizzare "1" e "2" per selezionare un ritardo compreso tra 1 e 9 (moltiplicare il numero per dieci per un ritardo in minuti, 1-10 minuti, 2-20 minuti .... 5-50 minuti. Toccare nuovamente "4" per attivare la funzione. Dopo aver impostato il timer di spegnimento, sul display lampeggerà il punto accanto al numero. Toccare "4" per annullare il timer. Toccare "1" per ridurre a zero il tempo di ritardo. Toccare "4" per confermare che il timer è stato annullato.

L'annullamento del timer non spegne l'illuminazione.

(Attenzione! La marcia 4 svolge la funzione Boost, il che significa che dopo Smin di funzionamento, la cappa tornerà automaticamente alla marcia 3.

Attenzione: La programmazione del Timer deve essere completata entro 20 secondi; in caso contrario non verrà intrapresa alcuna azione e la cappa riprenderà il normale funzionamento.

Manutenzione

Attenzione! Scollegare la cappa dalla rete elettrica prima di eseguire qualsiasi operazione di pulizia o manutenzione staccando la spina dalla presa o togliendo l'alimentazione di rete.

Pulizia della cappa

La cappa va pulita regolarmente (almeno ogni volta che si esegue la manutenzione del filtro antigrasso) sia all'interno che all'esterno. Pulire con un panno inumidito con detersivi delicati. Non è consentito utilizzare abrasivi.

NON USARE ALCOOL!

ATTENZIONE! La mancata osservanza delle raccomandazioni di base per la pulizia della cappa e la sostituzione dei filtri può comportare un rischio di incendio.

Pertanto, consigliamo di osservare queste istruzioni. Il produttore declina ogni responsabilità per eventuali danni al motore o danni da incendio legati ad una manutenzione impropria o alla mancata osservanza delle precauzioni di sicurezza di cui sopra.

Filtro antigrasso

Intrappola le particelle di grasso provenienti dalla cottura. Va pulito almeno una volta al mese con un detersivo non aggressivo, a mano o in lavastoviglie, a bassa temperatura e ciclo breve Durante il lavaggio in lavastoviglie, il filtro antigrasso metallico potrebbe scolorire, ma non cambieranno le sue caratteristiche filtranti.

Per rimuovere il filtro antigrasso, tirare la maniglia a molla.

Filtro a carbone (solo versione con filtro)

Assorbe gli odori sgradevoli prodotti durante la cottura. La saturazione del filtro al carbone avviene dopo un uso più o meno prolungato, a seconda del tipo di cottura e della regolarità della pulizia del filtro antigrasso. In ogni caso la cartuccia va sostituita almeno ogni quattro mesi. Il filtro a carbone NON può essere lavato o rigenerato.

CAMBIO DI ILLUMINAZIONE! La cappa è dotata di un sistema di illuminazione basato su tecnologia LED. I diodi LED garantiscono un'illuminazione ottimale con una durata fino a 10 volte superiore rispetto alle lampade tradizionali e risparmiano il 90% di energia elettrica.

Per la sostituzione contattare l'assistenza tecnica

Individuazione e risoluzione dei problemi

GUASTO	SOLUZIONI
La cappa non funziona...	Assicurati che:• L'alimentazione non è stata interrotta.• La velocità è stata selezionata.
La cappa non funziona in modo efficiente...	Assicurati che:• Il regime motore selezionato è sufficiente per la quantità di vapore.• La cucina è sufficientemente ventilata per garantire l'aspirazione dell'aria• La circolazione dell'aria nelle tubazioni è associata ad un'inefficienza della cappa.Si prega di contattare un tecnico qualificato.• Il filtro al carbone non viene utilizzato (quando la cappa funge da assorbitore).
La cappa si è spenta	Assicurati che:• l'alimentazione non è stata interrotta.• il fusibile onnipolare non è stato attivato.

Assistenza post-vendita

Tutti i lavori di manutenzione sul dispositivo devono essere eseguiti da:

• venditore,
• o altro tecnico qualificato che sia rappresentante autorizzato dei dispositivi di una determinata marca.
  Quando si contatta il servizio post-vendita, fornire i dati completi del dispositivo (modello, tipo e numero di serie).

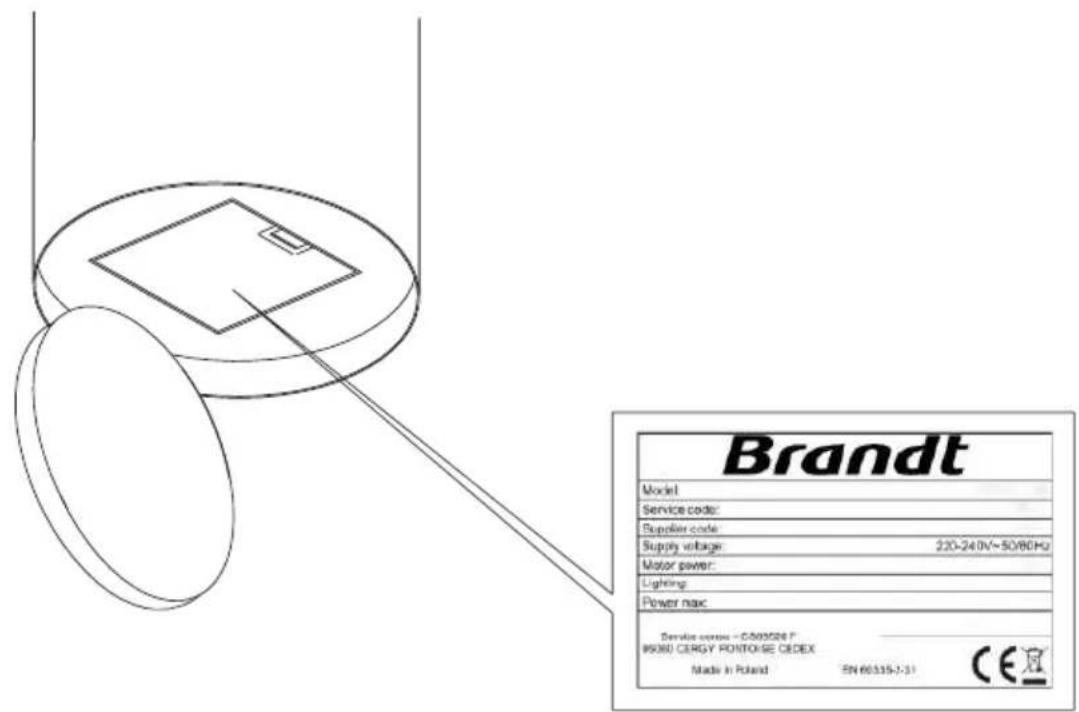

  Queste informazioni possono essere trovate sulla targa nominale (vedi figura sotto)

Assistenza post-vendita
