Produkttyp	Häcksax
Varumärke	Cocraft
Modell	HH 500-L
Strömförsörjning	220–240 V, 50 Hz AC
Effektförbrukning	500 W
Tomgångshastighet	1700 slag/min
Knivstångens längd	492 mm
Max skärkapacitet	20 mm gren diameter
Vikt	2.6 kg
Mått (L×B×H)	90 × 20 × 17 cm
Ljudnivå (LpA)	87 dB(A), K=3 dB(A)
Ljudnivå (LwA)	99 dB(A), K=3 dB(A)
Vibrationsnivå	5.8 m/s², K=1.5 m/s²
Dubbelsidigt blad	Ja, skär i båda riktningarna
Säkerhetsfunktioner	Säkerhetsspärrknapp, bladskydd, tvåhandsmanövrering
Underhåll	Smörj knivstången regelbundet; rengör ventilationsöppningar; vässa blad vid behov
Reservdelar och reparationsmöjligheter	Använd endast originalreservdelar; reparationer endast av kvalificerad servicepersonal
Förvaring	Förvara på torr, dammfri plats; montera alltid bladskydd när inte i bruk
Ingående tillbehör	Bladskydd, främre handtagsskydd, skruvar
Garanti och support	Kontakta kundtjänst enligt manual; garantidetaljer ej specificerade

Vanliga frågor - HH 500-L Cocraft

Hur startar jag häcksaxen?

Tryck först på säkerhetsspärrknappen på det främre handtaget, dra sedan avtryckaren på det bakre handtaget. Häcksaxen startar. Släpp någon av knapparna för att stoppa.

Vad ska jag göra om häcksaxen inte startar?

Kontrollera att nätkabeln är oskadad och korrekt ansluten. Se till att vägguttaget är strömförande. Försäkra dig om att både säkerhetsspärren och avtryckaren är helt nedtryckta. Om den fortfarande inte startar, kontakta kvalificerad servicepersonal.

Hur underhåller jag bladen?

Smörj knivstången regelbundet med lämpligt smörjmedel, särskilt före lång förvaring. Vässa bladen om skärningen blir otillfredsställande, helst av en professionell. Använd alltid skyddshandskar vid hantering av blad.

Vilka säkerhetsåtgärder bör jag vidta?

Läs alltid manualen före användning. Använd skyddsglasögon, hörselskydd och andningsskydd. Håll barn och åskådare borta. Håll häcksaxen med båda händerna. Rör aldrig bladen medan de rör sig. Koppla bort strömmen före rengöring eller underhåll.

Hur ska jag förvara häcksaxen?

Förvara i torr, dammfri miljö oåtkomlig för barn. Montera alltid bladskyddet när den inte används. Rengör häcksaxen före förvaring. Dra ur nätkabeln.

Vilken är den maximala grentjockleken denna häcksax kan klippa?

Den maximala skärkapaciteten är 20 mm grentjocklek. Försök inte klippa tjockare grenar för att undvika att skada verktyget eller orsaka skada.

Hur rengör jag häcksaxen?

Använd en mjuk borste och trasa för att rengöra utsidan. Använd inte vatten, lösningsmedel eller polish. Avlägsna smuts särskilt från motorhusets ventilationsöppningar. Koppla alltid bort strömmen före rengöring.

Kan jag använda en förlängningssladd?

Ja, använd en förlängningssladd avsedd för utomhusbruk. Gör en ögla på sladden cirka 30 cm från änden och haka den över avlastningen på häcksaxen för att förhindra oavsiktlig frånkoppling.

Vad göra om knivstången blir varm?

Smörj bladen och kontrollera om de behöver vässas. Överhettning kan också orsakas av slöa blad eller överdriven friktion. Om problemet kvarstår, kontakta en fackman.

Hur ska jag kassera produkten?

Kassera inte med hushållsavfall. Lämna den till en lokal återvinningsstation eller återlämna till inköpsstället för miljövänlig återvinning i enlighet med EU-direktiv.

BRUKSANVISNING HH 500-L Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för fram- tida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

Generella säkerhetsinstruktioner för elektriska handverktyg

Varning! Läs alla instruktioner. Om nedanstående instruktioner inte följs kan detta leda till elektrisk stöt, brand eller allvarlig skada.

SPARA DESSA INSTRUKTIONER.

Termen "elektriskt handverktyg" i varningstexten nedan refererar till ditt nätanslutna eller batteridrivna handverktyg.

1) Arbetsutrymmet

a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen inbjuder till olyckor.
b) Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av lättantändliga vätskor, gaser eller damm. Elektriska handverktyg genererar gnistor som kan antända damm eller ångor.
c) Håll undan barn och åskådare medan du använder det elektriska handverktyget. Störningsmoment kan göra att du tappar kontrollen över verktyget.

2) Elektrisk säkerhet

a) Det elektriska handverktygets stickpropp måste passa i vägguttaget.
Modifiera aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med jordade elektriska handverktyg. Omodifierade stickproppar och passande vägguttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade föremål, t.ex. rör, element, köksspis och kylskåp. Det innebär ökad risk för elektrisk stöt om din kropp är jordad.
c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden.
Om vatten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.
d) Misshandla inte nätsladden. Använd aldrig nätsladden för att bära, dra eller rycka stickproppen ur vägguttaget. Håll undan nätsladden från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för elektrisk stöt.

e) När du använder ett elektriskt handverktyg utomhus, använd en skarvsladd anpassad för detta ändamål. Användning av en skarvsladd för utomhusbruk minskar risken för elektrisk stöt.
f) Om det inte går att undvika att det elektriska handverktyget används i fuktig miljö, använd ett vägguttag utrustat med jordfelsbrytare. Användning av jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var uppmärksam på vad du gör och använd sunt förnuft när du använder ett elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du använder ett elektriskt handverktyg kan resultera i allvarlig personskada.
b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Att vid behov använda skyddsutrustning, t.ex. andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd, minskar risken för personskada.
c) Undvik oavsiktlig start. Se till att strömbrytaren är i läge OFF innan du ansluter stickproppen till vägguttaget, ansluter batteriet eller lyfter upp/bär det elektriska handverktyget. Att bära ett elektriskt handverktyg med ett finger på strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet när strömbrytaren är i läge ON inbjuder till olyckor.
d) Ta bort alla serviceverktyg/nycklar innan du slår på det elektriska handverktyget. Ett kvarglömt serviceverktyg på en roterande del av det elektriska handverktyget kan resultera i personskada.
e) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden. Detta möjliggör bättre kontroll över det elektriska handverktyget i oväntade situationer.
f) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll undan hår, kläder och handskar från rörliga delar. Lösa kläder, smycken och långt hår kan fastna i rörliga delar.
g) Om utrustning för utsugning och uppsamling av damm finns tillgänglig, se till att denna är ansluten och används på korrekt sätt. Användning av dessa hjälpmedel kan minska dammrelaterade faror.
4) Användning och underhåll av det elektriska handverktyget

a) Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör jobbet bättre och säkrare med avsedd matningshastighet.

b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.

c) Ta ut stickpropen ur vägguttaget eller ta ur batteriet innan du utför några justeringar, byter tillbehör eller lägger undan det elektriska handverktyget för förvaring. Dessa förebyggande skyddsåtgärder minskar risken för att starta det elektriska handverktyget oavsiktligt.

d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och låt inte personer som inte är förtrogna med det elektriska handverktyget eller dessa instruktioner använda det. Elektriska handverktyg är farliga om de kommer i händerna på ovana användare.
e) Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om rörliga delar kärvar, om delar har gått sönder eller om något annat har inträffat som kan påverka funktionen hos det elektriska handverktyget. Om något är skadat måste det repareras före användning. Många olyckor beror på dåligt underhållna elektriska handverktyg.
f) Håll skärverktyg vassa och rena. Ordentligt underhållna skärverktyg med vassa eggar är mindre benägna att kärva och lättare att kontrollera.
g) Använd det elektriska handverktyget, tillbehör etc. enligt dessa instruktioner, ta hänsyn till arbetsförhållanden och till det arbete som ska utföras. Användning av det elektriska handverktyget för andra arbeten än vad det är ämnat för kan resultera i en farlig situation.

5) Service

a) Låt behörig personal utföra service och reparationer, och endast med original-reservdelar. Detta garanterar att säkerheten hos det elektriska handverktyget behålls.

Särskilda säkerhetsföreskrifter för häcksaxar

• Håll undan alla kroppsdelar ifrån svärdet. Rensa inte bort klippt material eller håll i material som ska klippas när svärdets knivar är i rörelse. Ta bort batteriet innan material som fastnat avlägsnas. Ett ögonblicks ovarsamhet vid användning kan resultera i allvarliga skador.
• Stäng av häcksaxen och bär den i handtaget när du har klippt färdigt på en plats. Vid transport eller förvaring av häcksaxen ska alltid svärdskyddet monteras. Korrekt användning av häcksaxen reducerar risken för personskador orsakade av svärdets knivar.
• Låt aldrig barn leka med häcksaxen.
• Häcksaxen får inte användas av personer (inklusive barn) med nedsatt fysisk eller mental förmåga. Den får inte heller användas av personer utan tillräcklig erfarenhet och kunskap ifall de inte har fått instruktioner om användningen av någon som ansvarar för deras säkerhet.
• Håll alltid häcksaxen med båda händerna vid användning.
• Efter att du stängt av häcksaxen fortsätter knivarna att röra sig någon sekund.
• Obs! Rör inte knivar som är i rörelse.
• Håll undan alla kroppsdelar ifrån svärdet. Rensa inte bort klippt material eller håll i material som ska klippas när svärdets knivar är i rörelse. Ta bort batteriet innan material som fastnat avlägsnas.
• Vid förflyttning och transport av häcksaxen ska den vara avstängd och ha svärds-skyddet monterat.
• Kontrollera att det inte finns främmande föremål bland de grenar och kvistar som ska klippas.
• Håll alltid häcksaxen med båda händerna vid användning.

Säkerhetssymboler

Läs hela bruksanvisningen innan du börjar använda häcksaxen.

Varning! Fara! Felaktig användning av produkten kan utgöra fara för dig själv och din omgivning.

Använd alltid skyddsglasögon.

Använd alltid hörselskydd.

Använd alltid andningsskydd.

Lämna inte produkten ute i regn eller fuktiga förhållanden.

Dra omedelbart ut stickproppen ur vägguttaget om kabeln blivit avskuren eller på något sätt skadad samt även om produkten lämnas utan uppsikt.

Föremål som kastas iväg av produkten kan träffa användaren eller andra i närheten. Se alltid till att andra människor och husdjur befinner sig på säkert avständ när produkten används. Barn får inte under några omständigheter vara inom området där produkten används.

Knappar och funktioner

1. Svärd
2. Skydd för stödhandtag
3. Stödhandtag
4. Spärr för startreglage
5. Kåpa
6. Bakre handtag
7. Startreglage
8. Bakre skydd
9. Nätkabel med stickpropp
10. Fäste för förlängningskabel
11. Motors ventilationsöppningar
12. Tryckpunkter
13. Svärdskydd

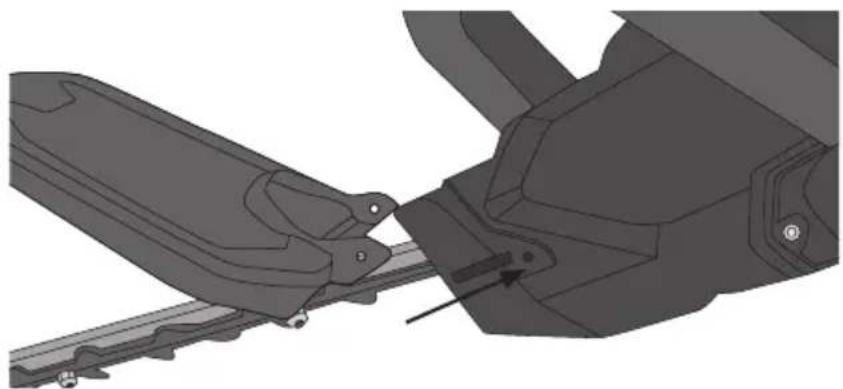

Montering

Montera skyddet för stödhandtaget.

1. Skjut in skyddet på sin plats.

2. Fäst skyddet med de medföljande skruvarna.

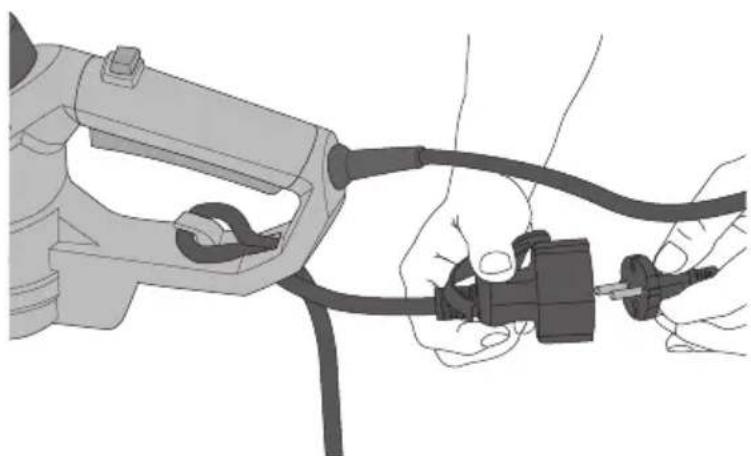

Användning Förberedelser

1. Ta en förlängningskabel, gör en böj på kabeln ca 30 cm från skarvuttaget och tryck fast den i fästet (10).

2. Anslut nätkabeln (9) till förlängningskabeln.

3. Anslut förlängningskabeln till ett jordat eluttag.

4. Pressa in tryckpunkterna (12) och dra bort svärdskyddet från svärdet.

Kontrollera före start att:

• motorns ventilationsöppningar (11) inte är övertäckta.
• häcksaxen och nätkabeln är oskadade.
• spärren för startreglaget (4) och startreglaget (7) går lätt och inte fastnar eller på annat sätt fungerar onormalt.

• handtagen (3 och 6) är rena och ger bra grepp.

• Håll sågen stadigt med ena handen på stödhandtaget (3) och andra handen på det bakre handtaget (6).

• Tryck först in spärren för startreglaget (4) och sedan startreglaget (7). Häcksaxen startar.
• Släpp startreglaget eller spärren för startreglaget för att stänga av häcksaxen.

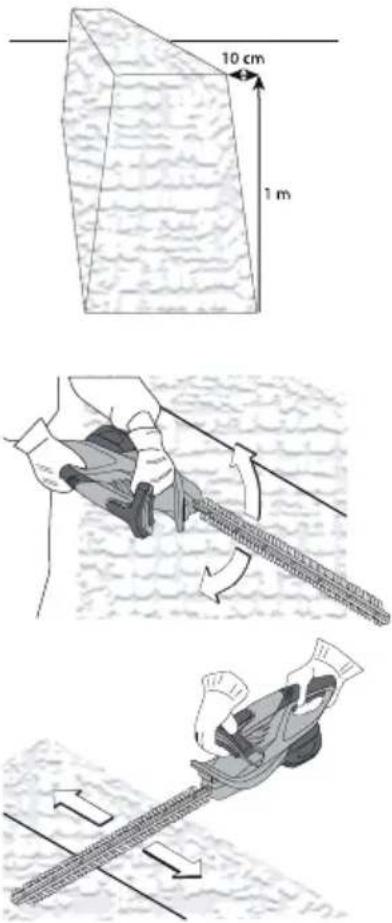

Klippning/beskärning

• Kontrollera att inga främmande föremål (t.ex. metalltrådar, stolpar) finns där du ska klippa.
  • Max grentjocklek ∅ 20 mm.
• Håll häcksaxen ordentligt och stå stadigt, luta dig inte för långt. Var extra försiktig om du använder stege.
• För häcksaxen framåt, sakta och stadigt i den tänkta klipplinjen.
• Med det dubbelsidiga svärdet kan klippning ske i båda riktningarna eller med pendlande rörelser från sida till sida.
• För jämn klippning på sidorna är det bäst att klippa i tillväxtriktning nerifrån och upp. Om klippning sker uppifrån och ner böjer sig de tunnare kvistarna utåt varvid risk finns att tunna ställen eller hål uppstår i häcken.
• För att få en jämn övre kant kan du spänna upp snören över häcken som riktmärke.

Skötsel och underhåll

Obs! Koppla bort häcksaxen från elnätet och låt den kallna innan skötsel eller underhåll utförs.

• Utsätt inte häcksaxen för regn.
• Använd skyddshandskar vid hantering och rengöring av svärdet.
• Kontrollera regelbundet att spärren för startreglaget och startreglaget är oskadade och fungerar på rätt sätt.
• Kontrollera regelbundet knivarnas skick och se till att muttrarna på svärdet är åtdragna.
• Olja in svärdet och knivarna med lämplig olja om häcksaxen inte ska användas under en längre period.
• Rengör häcksaxen utvändigt med en mjuk borste och en trasa. Använd inte vatten, lösningsmedel eller polermedel.
• Avlägsna alla föroreningar, särskilt i motorns ventilationsöppningar.
• Förvara häcksaxen dammfritt och torrt, utom räckhåll för barn.
• Ha alltid svärdskyddet monterat då häcksaxen inte används.

Felsökningsschema

Problem Lösning
Häcksaxen startar inte.	Kontrollera att nätkabeln är hel och ordentligt ansluten till vägguttaget.Finns det ström i vägguttaget?Försäkra dig om att du trycker in både spärren för startreglaget och startreglaget ordentligt.
Svärdet och knivarna blir heta.	Olja in svärdet och låt en fackman slipa knivarna vid behov.
Häcksaxen verkar inte ge full effekt.	Kontrollera att förlängningskabeln ör oskadad.Anslut till annat vägguttag.Rengör motorns ventilationsöppningar.
Klippresultatet är otillfredsställande.	Klipp inte grenar som är grövre än max ∅ 20 mm.Låt en fackman slipa knivarna.
Onormala vibrationer.	Kontrollera att knivarna är oskadade.Dra åt lösa bultar/skruvar.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Max klipplängd 492 mm

Grenkapacitet ∅ 20 mm

Vikt 2,6 kg

Mått 90 × 20 × 17 cm

Ljud LpA = 87 dB(A), K = 3 dB(A)

LwA = 99 dB(A), K = 3 dB(A)

Vibration 5,8 m/s ^2 , K = 1,5 m/s ^2

500W hekksaks

Art.nr. 18-4760 Modell HTEG48B-550

31-9409 HTEG48B-550

Försäkran om överensstämmelse

Samsvarerklæring

Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder
