Produkttyp	Häcksax
Märke	Cocraft
Modell	LXC HTP18
Strömkälla	Sladdlös elektrisk (batteridriven)
Batterispänning	18 V
Batterityp	Litiumjon
Bladlängd	18 tum (46 cm)
Kapacitet	3/4 tum (19 mm)
Slagfrekvens (obelastad)	2400 spm
Vikt (med batteri)	3,5 kg (7,7 lbs)
Ljudtrycksnivå	85 dB(A)
Ljudeffektnivå	95 dB(A)
Vibrationsnivå	2,5 m/s²
Säkerhetsfunktioner	Dubbel brytare, handskydd, säkerhetsspärr
Underhåll	Rengör efter användning, olja bladen regelbundet
Medföljande tillbehör	Batteri (ingår ej), Laddare (ingår ej), Bladskydd
Laddningstid	Ca 1 timme
Garanti	2 år
Färg	Grön / Svart
Bladmaterial	Kolstål (högkol)

Vanliga frågor - LXC HTP18 Cocraft

Hur laddar jag batteriet till Cocraft LXC HTP18 häcksaxen?

Sätt i batteriet i den officiella Cocraft-laddaren. Laddarens LED visar laddningsstatus. En full laddning tar vanligtvis cirka 1 timme.

Vilken typ av batteri använder LXC HTP18?

Den använder ett 18V litiumjonbatteri från Cocraft LXC-plattformen.

Kan jag använda vilket Cocraft-batteri som helst med denna häcksax?

Ja, alla 18V Cocraft LXC-batterier är kompatibla. Se till att batteriet är fulladdat före användning.

Hur underhåller jag bladen på min Cocraft häcksax?

Håll bladen rena och torra. Applicera en lätt olja (t.ex. Cocraft bladolja) på bladytan före och efter varje användning för att minska friktion och förhindra rost.

Varför startar inte min häcksax?

Se till att batteriet är laddat och korrekt isatt. Kontrollera att säkerhetsspärren är urkopplad och att båda strömbrytarna trycks in samtidigt.

Vad är kapaciteten för LXC HTP18?

Den maximala gren diameter som den kan klippa är cirka 19 mm (3/4 tum). För tjockare grenar, använd en grensåg.

Hur förvarar jag häcksaxen säkert?

Ta bort batteriet, rengör bladen och sätt på bladskyddet. Förvara på en torr, frostfri plats utom räckhåll för barn.

Är Cocraft LXC HTP18 lämplig för tung beskärning?

Den är utformad för medeltung beskärning av häckar, buskar och snår. Vid långvarig tung användning, låt verktyget svalna med jämna mellanrum.

Vad ska jag göra om bladet fastnar?

Släpp båda strömbrytarna omedelbart. Ta bort batteriet, avlägsna sedan försiktigt det fastnade skräpet med en pinne eller handskar. Tvinga inte bladet.

Var kan jag hitta reservdelar till min Cocraft LXC HTP18?

Reservdelar som blad och batterier finns hos Cocraft-återförsäljare eller online. Använd endast äkta Cocraft-delar för säkerhet och prestanda.

BRUKSANVISNING LXC HTP18 Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstått den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Kundtjänst tel: [phone]

fax: [phone]

e-post: [e-mail]

Internet www.clasohlson.se

Post Clas Ohlson AB, 793 85 INSJÖN

NORGE

Kundesenter tlf.: 23 21 40 00

faks: 23 21 40 80

e-post: [e-mail]

Internett www.clasohlson.no

Post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

SUOMI

Häcksax/grensåg med teleskophandtag

Art.nr 31-9460 Modell ASYPHT5450

31-9461 ASYPCS7200

31-9462 ASYPHT5450

31-9463 ASYPCS7200

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

Generella säkerhetsinstruktioner för elektriska handverktyg

Varning! Läs alla instruktioner. Om nedanstående instruktioner inte följs kan detta leda till elektrisk stöt, brand eller allvarlig skada.

SPARA DESSA INSTRUKTIONER.

Termen "elektriskt handverktyg" i varningstexten nedan refererar till ditt nätanslutna eller batteridrivna handverktyg.

1) Arbetsutrymmet

a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen inbjuder till olyckor.

b) Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av lättantändliga vätskor, gaser eller damm. Elektriska handverktyg genererar gnistor som kan antända damm eller ångor.

c) Håll undan barn och åskådare medan du använder det elektriska handverktyget. Störningsmoment kan göra att du tappar kontrollen över verktyget.

2) Elektrisk säkerhet

a) Det elektriska handverktygets stickpropp måste passa i vägguttaget. Modifiera aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med jordade elektriska handverktyg. Omodifierade stickproppar och passande vägguttag minskar risken för elektrisk stöt.

b) Undvik kroppskontakt med jordade föremål, t.ex. rör, element, köksspis och kylskåp. Det innebär ökad risk för elektrisk stöt om din kropp är jordad.

c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden. Om vatten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.

d) Misshandla inte nätsladden. Använd aldrig nätsladden för att bära, dra eller rycka stickproppen ur vägguttaget. Håll undan nätsladden från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för elektrisk stöt.

e) När du använder ett elektriskt handverktyg utomhus, använd en skarvsladd anpassad för detta ändamål. Användning av en skarvsladd för utomhusbruk minskar risken för elektrisk stöt.
f) Om det inte går att undvika att det elektriska handverktyget används i fuktig miljö, använd ett vägguttag utrustat med jordfelsbrytare. Användning av jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var uppmärksam på vad du gör och använd sunt förnuft när du använder ett elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du använder ett elektriskt handverktyg kan resultera i allvarlig personskada.
b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Att vid behov använda skyddsutrustning, t.ex. andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd, minskar risken för personskada.
c) Undvik oavsiktlig start. Se till att strömbrytaren är i läge OFF innan du ansluter stickproppen till vägguttaget, ansluter batteriet eller lyfter upp/bär det elektriska handverktyget. Att bära ett elektriskt handverktyg med ett finger på strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet när strömbrytaren är i läge ON inbjuder till olyckor.
d) Ta bort alla serviceverktyg/nycklar innan du slår på det elektriska handverktyget. Ett kvarglömt serviceverktyg på en roterande del av det elektriska handverktyget kan resultera i personskada.
e) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden. Detta möjliggör bättre kontroll över det elektriska handverktyget i oväntade situationer.
f) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll undan hår, kläder och handskar från rörliga delar. Lösa kläder, smycken och långt hår kan fastna i rörliga delar.
g) Om utrustning för utsugning och uppsamling av damm finns tillgänglig, se till att denna är ansluten och används på ett korrekt sätt. Användning av dessa hjälpmedel kan minska dammrelaterade faror.

4) Användning och underhåll av det elektriska handverktyget

a) Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör jobbet bättre och säkrare med avsedd matningshastighet.
b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.
c) Ta stickproppen ur vägguttaget eller ta ur batteriet innan du utför några justeringar, byter tillbehör eller lägger undan det elektriska handverktyget för förvaring. Dessa förebyggande skyddsåtgärder minskar risken för att starta det elektriska handverktyget oavsiktligt.

d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och låt inte personer som inte är förtrogna med det elektriska handverktyget eller dessa instruktioner använda det. Elektriska handverktyg är farliga om de kommer i händerna på ovana användare.
e) Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om rörliga delar kärvar, om delar har gått sönder eller om något annat har inträffat som kan påverka funktionen hos det elektriska handverktyget. Om något är skadat måste det repareras före användning. Många olyckor beror på dåligt underhållna elektriska handverktyg.
f) Håll skärverktyg vassa och rena. Ordentligt underhållna skärverktyg med vassa eggar är mindre benägna att kärva och lättare att kontrollera.
g) Använd det elektriska handverktyget, tillbehör etc. enligt dessa instruktioner, ta hänsyn till arbetsförhållanden och till det arbete som ska utföras.

Användning av det elektriska handverktyget för andra arbeten än vad det är ämnat för kan resultera i en farlig situation.

5) Användning och service av det laddbara handverktyget

a) Ladda batteriet endast med en laddare som är utvald av tillverkaren. En laddare som passar till en typ av batteri kan orsaka brandrisk om den används till en annan typ av batteri.
b) Använd laddbara handverktyg endast tillsammans med därför ämnade batterier. Användning av andra batterier kan orsaka skade- och brandrisk.
c) När batteriet inte används, förvara det på avständ från andra metallföremål som gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa kontakt från den ena batteripolen till den andra. Kortslutning av batteripolerna kan orsaka brännskador eller brand.
d) Om batteriet misshandlas kan syra läcka ut. Undvik kontakt med syran. Om du av misstag kommer i kontakt med syran, spola med vatten. Om syran kommer i kontakt med ögonen, uppsök läkare. Syra som kommer från batteriet kan orsaka irritation och brännskador.
6) Service
a) Låt behörig personal utföra service och reparationer, och endast med originalreservdelar. Detta garanterar att säkerheten hos det elektriska handverktyget behålls.

Särskilda säkerhetsföreskrifter för häcksaxar

• Häcksaxen får inte användas av personer (inklusive barn) med nedsatt fysisk eller mental förmåga. Personer utan tillräcklig erfarenhet och kunskap får endast använda häcksaxen om de har fått instruktioner om användningen av någon som ansvarar för deras säkerhet.
• Håll undan alla kroppsdelar ifrån svärdet. Rensa inte bort klippt material eller håll i material som ska klippas när svärdets knivar är i rörelse. Ta bort batteriet innan material som fastnat avlägsnas. Ett ögonblicks ovarsamhet vid användning kan resultera i allvarlig personskada.
• Låt aldrig barn leka med häcksaxen.
• Stäng av häcksaxen och bär den i handtaget vid kortare förflyttning. Vid längre förflyttning och transport ska häcksaxen vara avstängd och ha svärdsskyddet monterat.
• Kontrollera före användning att inga främmande föremål som t.ex. trådstängsel finns i häcken/buskarna som ska klippas.
• Håll alltid häcksaxen med båda händerna vid användning.
• Efter att du stängt av häcksaxen fortsätter knivarna att röra sig någon sekund.

Vaning! Rör inte knivar som är i rörelse.

Särskilda säkerhetsföreskrifter för grensågar

• Tänk på att grensågen kan omgärdas av nationella och/eller lokala säkerhetsföreskrifter. Ta reda på vad som gäller för ditt område.
• Ett säkerhetsavständ på minst 10 m måste alltid upprätthållas mellan grensågen och ev. högspänningsledning.
• Läs instruktionerna och försäkra dig om att du förstår hur grensågen ska användas.
• Se till att alltid ha god balans under arbetet. Ta ordentliga pauser om arbetet pågår under en längre period.
• Stå stadigt och upprätt och använd alltid den medföljande bärselen.
• Håll åskådare på behörigt avständ från arbetet.

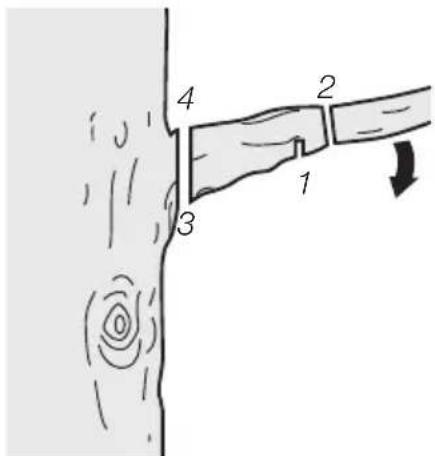

• Såga alltid ner grenar i mindre delar utifrån och in mot stammen. Stå alltid så att du inte kan träffas av nedfallande grenar.
• Använd aldrig grensågen om någon säkerhetsanordning saknas eller är skadad.
• Använd skyddsglasögon och hörselskydd. Dessutom rekommenderas användning av personlig skyddsutrustning för huvud, händer, ben och fötter. Rätt skyddsutrustning minskar risken för personskada på grund av flygande föremål eller oavsiktlig kontakt med sågkedjan.

Säkerhetssymboler

Läs hela bruksanvisningen.

Utsätt inte det elektriska handverktyget för regn.

Skyddshjälm, ögon- och hörselskydd måste användas.

Håll undan alla kroppsdelar ifrån skärverktygen (sågkedjan, häcksaxens svärd) under start och användning av det elektriska handverktyget.

Skyddshandskar måste användas.

Obs! Ta bort batteriet innan skötsel eller underhåll utförs på det elektriska handverktyget.

Skyddsskor obligatoriska.

Var uppmärksam på nedfallande föremål. Håll åskådare på säkert avständ från arbetsområdet.

Ett säkerhetsavständ på 10 m till högspänningskabel måste upprätthållas.

Produktbeskrivning

31-9460 Häcksax med teleskophandtag (batteri och laddare säljs separat). 31-9461 Grensåg med teleskophandtag (batteri och laddare säljs separat). 31-9462 Häcksaxhuvud, tillbehör till 31-9461 (batteri och laddare säljs separat). 31-9463 Grensågshuvud, tillbehör till 31-9460 (batteri och laddare säljs separat).

1. Bakre handtag
2. Strömbrytare
3. Säkerhetsspärr för strömbrytare

4. Batterianslutning

5. Excenterlås för justering av teleskopskaftets längd

6. Excenterlås för häcksax-/grensågshuvud

7. Bärrem

8. Justerbart fäste för bärrem
9. Främre handtag

1. Svärd
2. Motors ventilationsöppningar
3. Lås för justering av häcksax huvudets vinkel
4. Fäste för teleskopskaft
5. Svärdskydd

1. Sågkedja

2. Svärd

3. Lock för påfyllning av sågkedjeolja

4. Motorns ventilationsöppningar

5. Lås för justering av grensågshuvudets vinkel

6. Fäste för teleskopskaft

7. Nivåfönster för sågkedjeolja

8. Barkstöd

9. Svärdskydd

1. Drevkåpa
2. Vred för justering av sågkedjespänning
3. Drevkåpans låsvred

Överbelastning och skydd

Batteriet är utrustat med ett antal skydd för att undvika skada på häcksax/grensåg och batteri.

- Vid kortvarig hög belastning kan överbelastningsskyddet stänga av häcksaxen/grensågen. Skyddet är självåterställande. Släpp strömbrytaren och vänta några sekunder, se till att häcksaxen/grensågen är utan belastning och starta den på nytt. Häcksaxen/grensågen ska nu fungera normalt igen.

• Vid hög belastning under längre tid kan ett överhettningsskydd stänga av häcksaxen/grensågen. Skyddet är självåterställande men häcksaxen/grensågen går inte att starta förrän temperaturen sjunkit till en säker nivå. Låt häcksaxen/grensågen/batteriet svalna innan du försöker starta. Skadliga temperaturer kan även uppstå vid direkt sollius vilket ska undvikas.
• Batteriet har ett underspänningsskydd vilket träder in när batteriet blir urladdat. Underspänningsskyddet stänger då av häcksaxen/grensågen automatiskt och batteriet måste laddas.

Justering och montering av grensågs-/häcksaxhuvud

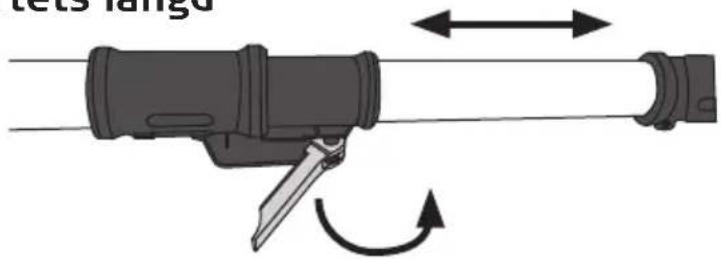

Justering av teleskopskaftets längd

1. Öppna excenterlåset.
2. Dra ut skaftet till önskad längd.
3. Stäng excenterlåset.

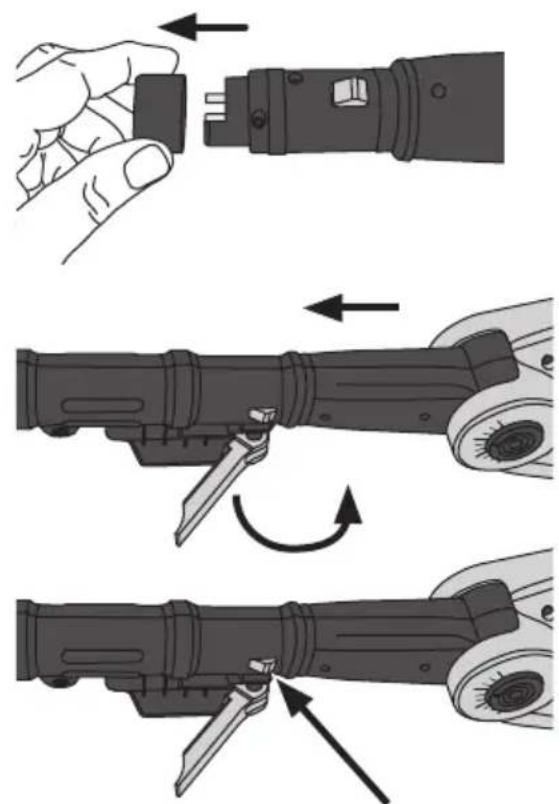

Montering av häcksax- huvudet på teleskopskaftet

1. Ta bort skyddskåpan över elanslutningarna.

2. Öppna excenterlåset och skjut på häcksaxhuvudet på teleskopskaftet.

3. Se till att låsklackarna fjädrar ut ordentligt

4. Stäng excenterlåset.

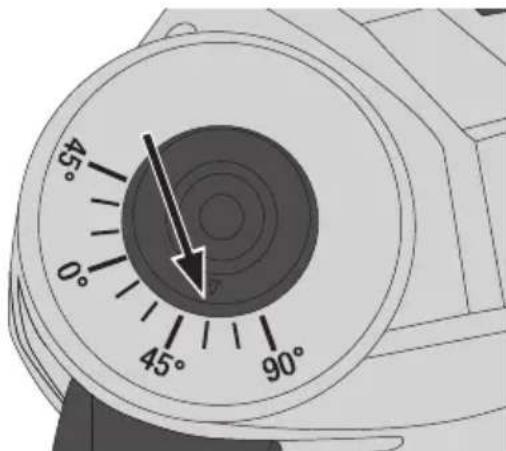

Justering av häcksax- huvudets vinkel

Tryck in låset (12) och vrid huvudet till en av de 10 fasta vinklarna. Försäkra dig om att låset fjädrar ut ordentligt så att huvudet är låst i önskad vinkel.

Grensåg

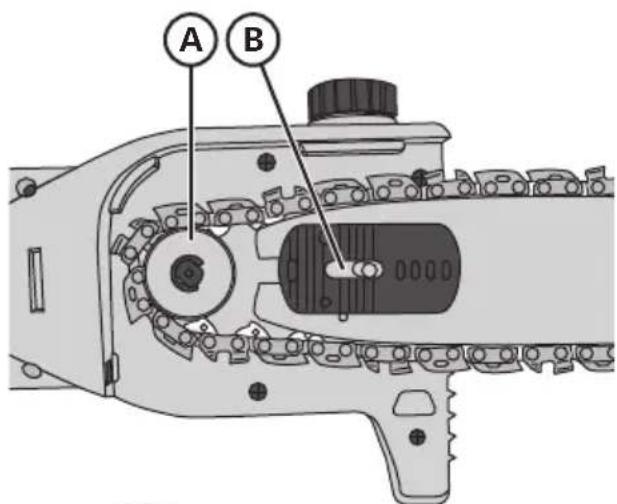

Montering av svärd och kedja

1. Lossa drevkåpans låsvred (26) och ta bort käpan.

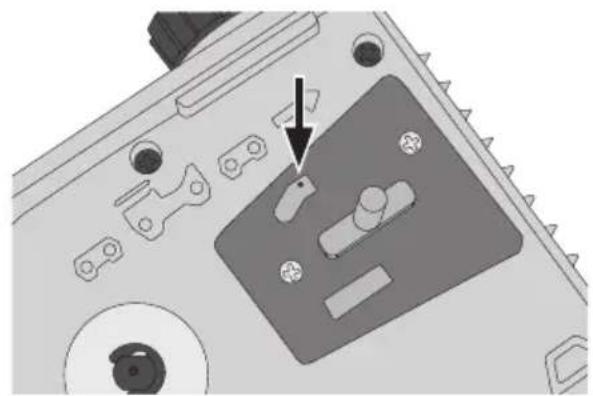

2. Placera sågkedjan i spåret i svärdet. Lägg kedjan i drevet (A) och svärdet över styrklacken (B).

3. Sätt tillbaka drevkåpan. Dra åt så mycket att svärdet hamnar i rätt position men dra inte åt låsvredet helt.

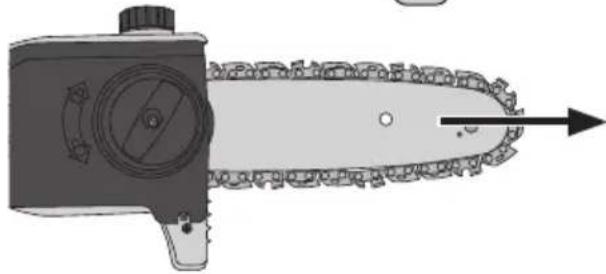

4. Dra svärdet framåt för hand så att kedjan inte är för slak.

5. Vrid vredet för justering av såg-kedjespänningen (25) medurs tills kedjan är spänd. Kedjan är rätt spänd när den kan dras ut 2 mm från svärdet för att sedan fjädra tillbaka.

En ny sågkedja tänjs ut under arbetets gång och behöver kontrolleras och ev. spännas redan efter ett par minuters sågning. Även fortsättningsvis ska kedjespänningen kontrolleras regelbundet. Sågkedjan ska inte vara så slak att den hänger ner från svärdet. Den ska justeras så att den kan lyftas ca 2 mm upp från svärdet för att sedan fjädra tillbaka.

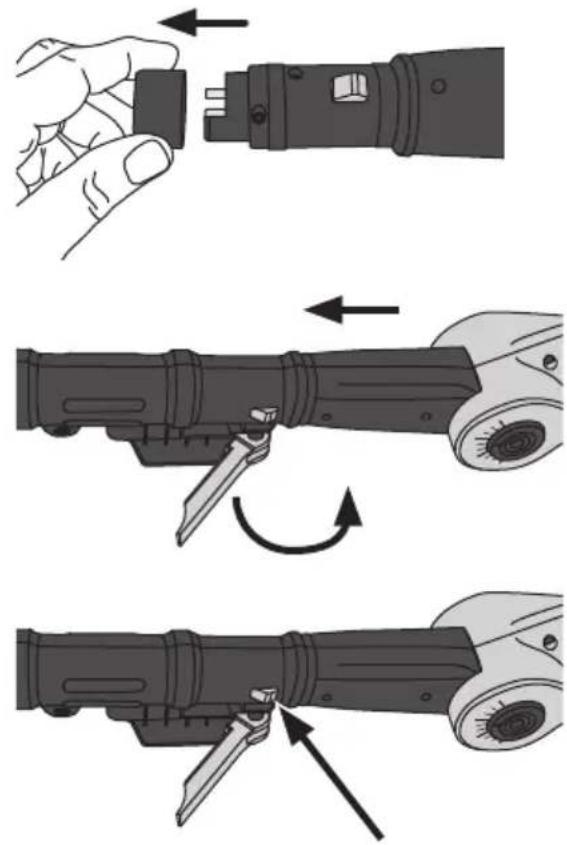

Montering av grensågshuvudet på teleskopskaftet

1. Ta bort skyddskåpan över elanslutningarna.
2. Öppna excenterlåset och skjut på grensågshuvudet på teleskopskaftet.
3. Se till att låsklackarna fjädrar ut ordentligt.
4. Stäng excenterlåset.

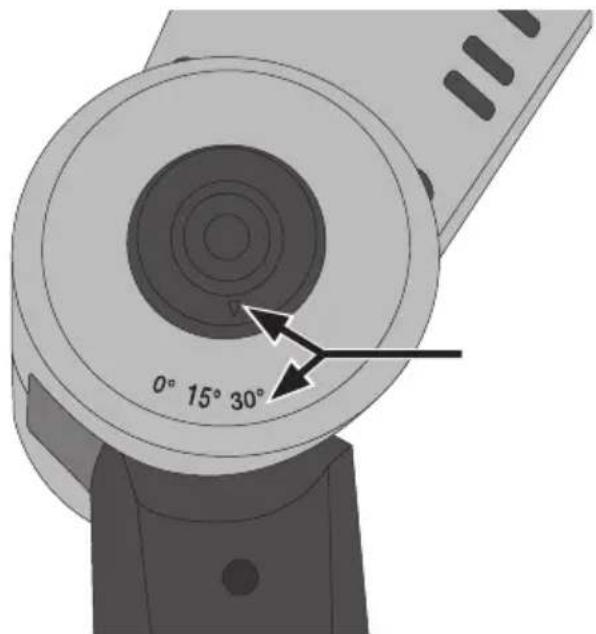

Justering av grensågshuvudets vinkel

Tryck in låset (19) och vrid huvudet till en av de 3 fasta vinklarna. Försäkra dig om att låset fjädrar ut ordentligt så att huvudet är låst i önskad vinkel.

Användning

Häcksax

Varning!

• Röj alltid upp i arbetsområdet så att du kan röra dig fritt och inte riskerar att fastna eller snubbla över något.
• Kontrollera att inga löst hängande eller avbrutna grenar kan fastna i häcksaxen.
• Se till att du bär nödvändig skyddsutrustning.
• Försäkra dig om att häcksaxen är hel och att inga delar fattas eller på något sätt är skadade.
• Kontrollera att svärdets knivar är vassa och smorda.
• Se till att motorns ventilationsöppningar är fria från föroreningar.
• Spärren för strömbrytaren (3) och strömbrytaren (2) ska gå lätt och inte fastna eller på annat sätt fungera onormalt.
• Se till att handtagen är rena och ger bra grepp.

Start

1. Ta bort svärdskyddet.
2. Öppna vredet på bärremmens fäste (6) och justera fästet till önskad position.
3. Skjut in batteriet i batterianslutningen (4) och se till att det klickar fast ordentligt.
4. Skjut spärren för strömbrytaren (3) framåt och tryck in strömbrytaren (2). Häcksaxen startar.
5. Häcksaxen slås av genom att du släpper strömbrytaren.

Gnistor kan ibland synas i motorns ventilationsöppningar när den stängs av.

Detta är helt normalt.

Klippning/beskärning

• Kontrollera att inga främmande föremål (metalltrådar/stolpar) finns osynliga inne i området som ska klippas.
  • Max grentjocklek ∅ 14 mm.
• Håll häcksaxen ordentligt och stå stadigt, luta dig inte för långt. Var extra försiktig om du använder stege.
• För häcksaxen framåt, sakta och stadigt i den tänkta klipplinjen.
• Med det dubbelsidiga svärdet kan klippning ske i båda riktningarna eller med pendlande rörelser från sida till sida.
• För jämn klippning på sidorna är det bäst att klippa i tillväxtriktning nerifrån och upp.
• När klippning sker uppifrån och ner böjer sig de tunnare kvistarna utåt varvid risk finns för att tunna ställen eller hål uppstår i häcken.
• För att få en jämn övre kant kan du spänna upp snören över häcken som riktmärke.

Grensåg

Varning!

• Röj alltid upp i arbetsområdet så att du kan röra dig fritt och inte riskerar att fastna eller snubbla över något.
• Kontrollera att inga löst hängande eller avbrutna grenar kan fastna i grensågen.
• Se till att du bär nödvändig skyddsutrustning.
• Försäkra dig om att grensågen är hel och att inga delar fattas eller på något sätt är skadade.
• Kontrollera att sågkedian är vass och är spänd på rätt sätt.
• Se till att motorns ventilationsöppningar är fria från föroreningar.
• Spärren för strömbrytaren (3) och strömbrytaren (2) ska gå lätt och inte fastna eller på annat sätt fungera onormalt.
• Se till att handtagen är rena och ger bra grepp.

1. Öppna locket för påfyllning av sågkedjeolja (17) och fyll på med en sågkedjeolja av god kvalitet. Kontrollera nivån i fönstret (21).
2. Skruva tillbaka locket.
3. Kontrollera regelbundet oljenivån under arbetets gång.

Sågteknik

Det kan vara klokt att först öva sågteknik på någon lättåtkomlig gren. Man kan då på ett bekvämt och säkert sätt lära sig hur sågen fungerar i olika situationer. Det är sedan lättare och säkrare att gå vidare till mer avancerad sågning.

Varning! Såga aldrig i buskar eller tunna grenar. Dessa kan fastna i sågen och a till kast och okontrollerade rörelser.

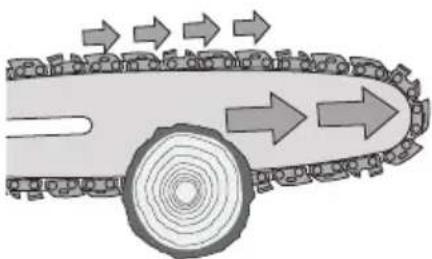

Sågning med dragande kedja (rekommenderas)

Svärdets undersida läggs mot grenen som ska kapas. Denna teknik innebär att av grenen kapas uppifrån och ner. Sågkedjan drar grensågen framåt, bort från användaren. Med denna teknik har man bäst kontroll över sågen och kan lättare parera kast och oförutsedda händelser.

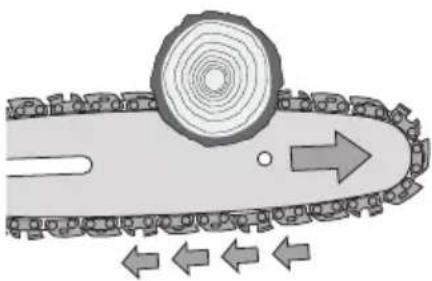

Sågning med skjutande kedja

Denna teknik innebär att av grenen kapas underifrån och upp. Sågkedjan skjuter grensågen bakåt mot användaren. Detta innebär att man måste kompensera för sågens skjutande kraft. Om man inte är beredd på den skjutande kraften skjuts sågen bakåt och den främre, övre delen av kedjan kan komma i kontakt med grenen. Detta kan leda till kast och oförutsedda rörelser.

Vid sågning av tunnare grenar räcker det oftast att använda sågning med dragande teknik.

Vid sågning av grövre grenar, använd följande teknik:

1. Såga det första snittet underifrån ca 15–20 cm ut från stammen. Låt snittet bli ungefär 1/3 av grenens tjocklek.
2. Gör det andra snittet ca 5–10 cm utanför det första snittet. Såga uppifrån och såga av hela grenen.
3. Gör det tredje snittet så nära stammen som möjligt. Snittet ska vara ungefär 1/3 av grenens tjocklek. Såga underifrån.
4. Gör ett fjärde snitt så nära stammen som möjligt och såga igenom hela grenen. Såga uppifrån.

Tänk på:

• Börja alltid med de grenar som sitter längst ner på stammen.
  • Stå stadigt med god balans.
• Arbeta aldrig stående på en stege.
• Såga inte av grenar rakt ovanför ditt huvud.
• Böj dig inte för långt fram eller luta dig för långt bak.
• Arbeta endast vid goda väderförhållanden och i fullt dagsljus.
• Använd alltid bärselen.
• Röj upp i arbetsområdet innan arbetet påbörjas och se till att inga främmande föremål kan störa arbetet.
• Håll alltid i sågen med båda händerna.

Start

1. Ta bort svärdskyddet.
2. Öppna vredet på bärremmens fäste (6) och justera fästet till önskad position.
3. Skjut in batteriet i batterianslutningen (4) och se till att det klickar fast ordentligt.
4. Skjut spärren för strömbrytaren (3) framåt och tryck in strömbrytaren (2). Grensågen startar.
5. Grensågen slås av genom att du släpper strömbrytaren.

Skötsel och underhåll

Häcksax

Varning!

• Ta ut batteriet ur häcksaxen före service och underhåll.
- Använd skyddshandskar vid hantering och rengöring av svärdet.
- Kontrollera regelbundet att säkerhetsspärren för strömbrytaren och strömbrytaren är oskadade och fungerar på rätt sätt.

- Kontrollera och olja in svärdet med lämplig olja regelbundet och se till att skruvarna på svärdet är åtdragna.

- Olija in svärdet med lämplig olija om häcksaxen inte ska användas under en längre period.

- Rengör häcksaxen utvändigt med en lätt fuktad trasa. Använd ett milt rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.

- Avlägsna alla föroreningar, speciellt från motorns ventilationsöppningar.

- Förvara häcksaxen torrt och dammfritt, utom räckhåll för barn om den inte ska användas under en längre period.

- Förvara inte batteriet i minusgrader.

- Ha alltid svärdskyddet monterat då häcksaxen inte används.

Grensåg

Varning!

• Ta ut batteriet ur grensågen före service och underhåll.
- Använd skyddshandskar vid hantering och rengöring av svärd och kedja.
- Kontrollera regelbundet att säkerhetsspärren för strömbrytaren och strömbrytaren är oskadade och fungerar på rätt sätt.
- Rengör grensågen utvändigt med en lätt fuktad trasa. Använd ett milt rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.
- Avlägsna alla föroreningar, speciellt från motorns ventilationsöppningar.
- Förvara inte batteriet i minusgrader.
- Ha alltid svärdskyddet monterat då grensågen inte används och bär sågen med svärdet bakåt när du förlvttar dig.
- För att grensågningen ska kunna utföras på ett tillfredsställande och säkert sätt måste sågkedjan alltid vara vass och spänd på rätt sätt. Låt någon med kunskap om slipning av sågkedjor sköta slipningen om du känner dig osäker.

• Ta regelbundet bort svärdet och sågkedjan och rengör svärdets oljekanal samt området runt sågkedjans drev.
• Töm ur sågkedjeoljan och förvara sågen horisontellt i ett torrt, välventilerat utrymme utom räckhåll för barn om den inte ska användas under en längre period.

Felsökningsschema

Grensågen/häcksaxen startar inte.	Batteriet är urladdat eller felaktigt monterat. Ladda batteriet och se till att det är helt inskjutet i batterianslutningen.
Grensågen/häcksaxen går sakta och/eller stängs av.	Svärd/sågkedja är oskarp eller skadad.Kontrollera svärdet/sågkedjan och byt ut eller slipa.För hård matning. Minska på matningen.Batteriet kan vara överhettat.Se avsnittet Överbelastning och skydd.
Dålig batteritid.	Batteriet är inte fulladdat. Det kan behöva några laddcykler där det laddas till 100 % innan det uppnår full kapacitet.Batteriet behöver bytas ut.
Batteriet laddas inte.	Batteriet sitter inte ordentligt inskjutet i laddaren.Batteriets eller laddarens kontakter är förorenade.Dra ut laddarens stickpropp ur vägguttaget och gör ren kontakterna.Stickproppen sitter inte ordentligt i vägguttaget.Finns det ström i vägguttaget?Laddaren eller nätkabeln är skadade.Batteriet behöver bytas ut.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Maxlängd teleskopskaft 2,95 m

31-9461 Grensåg

Svärdlängd 18 cm

Kedjehastighet 5,5 m/s

Oljetank, volym 80 ml

Ljudnivåer LpA = 79,5 dB(A), K = 3 dB(A)

$$ \mathrm{LwA} = 9 4 \mathrm{dB(A)}, \mathrm{K} = 3 \mathrm{dB(A)} $$

Vibration 1,79 m/s ^2 , K = 1,5 m/s ^2

Vikt 3,3 kg (utan batteri)

Sågkedja delning 3/8", antal länkar 33, lämplig fil ∅ 4,0 mm

Längd 194–270 cm

Vibrations- och ljudvärden

• Mätningen av den vibrationsnivå (vektorsumma i tre led) och de ljudvärden som anges i denna bruksanvisning har utförts enligt en mätmetod som är standardiserad i EN 50636-2-91 och kan användas vid jämförelse av olika elektriska handverktyg.
• Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen.
• Den angivna vibrationsnivån gäller när det elektriska handverktyget används på det sätt som beskrivs i den här bruksanvisningen. Om däremot det elektriska handverktyget används för andra ändamål och med andra tillbehör eller inte har underhållits ordentligt kan vibrationsnivån under arbetsperioden öka betydligt.
• För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när det elektriska handverktyget är frånkopplat eller är igång utan att det används. Detta reducerar vibrationsbelastningen betydligt för den totala arbetsperioden. Bestäm säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan vid alla typer av användning.

Hekksaks/grensag med teleskophåndtak

Art.nr. 31-9460 Modell ASYPHT5450

31-9461 ASYPCS7200

31-9462 ASYPHT5450

31-9463 ASYPCS7200

Les brukerveiledningen grundig før produktet tas i bruk og ta vare på den for framtidig bruk.

Försäkran om överensstämmelse Samsvarerklæring

Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder

Försäkran om överensstämmelse Samsvarerklæring

Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder
