BRUKSANVISNING 246 BIO HUSQVARNA

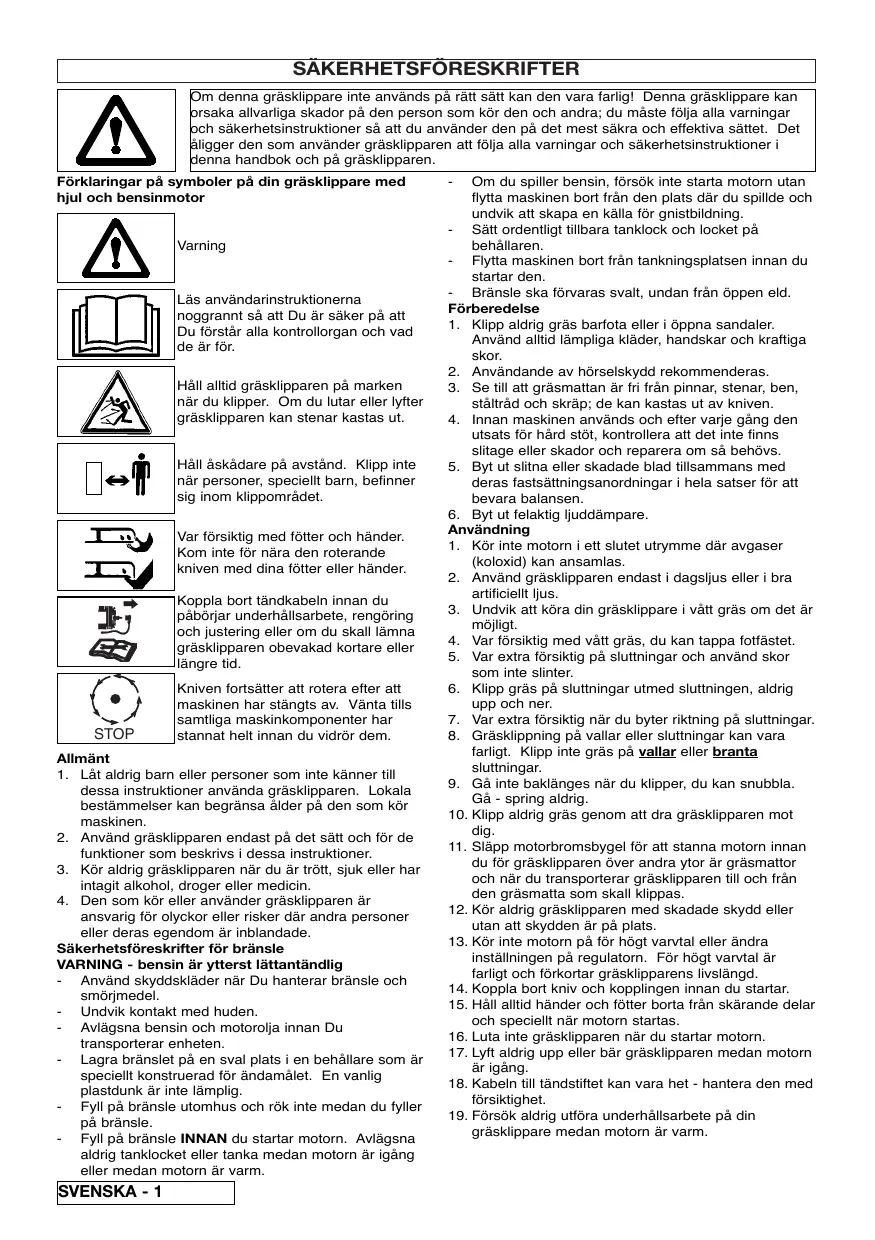

SÄKERHETSFÖRESKRIFTER

Om denna gräsklippare inte används på rätt sätt kan den vara farlig! Denna gräsklippare kan orsaka allvarliga skador på den person som kör den och andra; du måste följa alla varningar och säkerhetsinstruktioner så att du använder den på det mest säkra och effektiva sättet. Det åligger den som använder gräsklipparen att följa alla varningar och säkerhetsinstruktioner i denna handbok och på gräsklipparen. Förklaringar på symboler på din gräsklippare med hjul och bensinmotor Varning Läs användarinstruktionerna noggrannt så att Du är säker på att Du förstår alla kontrollorgan och vad de är för. Håll alltid gräsklipparen på marken när du klipper. Om du lutar eller lyfter gräsklipparen kan stenar kastas ut. Håll åskådare på avstånd. Klipp inte när personer, speciellt barn, befinner sig inom klippområdet. Var försiktig med fötter och händer. Kom inte för nära den roterande kniven med dina fötter eller händer. Koppla bort tändkabeln innan du påbörjar underhållsarbete, rengöring och justering eller om du skall lämna gräsklipparen obevakad kortare eller längre tid. STOP Kniven fortsätter att rotera efter att maskinen har stängts av. Vänta tills samtliga maskinkomponenter har stannat helt innan du vidrör dem. Allmänt

1. Låt aldrig barn eller personer som inte känner till

dessa instruktioner använda gräsklipparen. Lokala bestämmelser kan begränsa ålder på den som kör maskinen.

2. Använd gräsklipparen endast på det sätt och för de

funktioner som beskrivs i dessa instruktioner.

3. Kör aldrig gräsklipparen när du är trött, sjuk eller har

intagit alkohol, droger eller medicin.

4. Den som kör eller använder gräsklipparen är

ansvarig för olyckor eller risker där andra personer eller deras egendom är inblandade. Säkerhetsföreskrifter för bränsle VARNING - bensin är ytterst lättantändlig - Använd skyddskläder när Du hanterar bränsle och smörjmedel. - Undvik kontakt med huden. - Avlägsna bensin och motorolja innan Du transporterar enheten. - Lagra bränslet på en sval plats i en behållare som är speciellt konstruerad för ändamålet. En vanlig plastdunk är inte lämplig. - Fyll på bränsle utomhus och rök inte medan du fyller på bränsle. - Fyll på bränsle INNAN du startar motorn. Avlägsna aldrig tanklocket eller tanka medan motorn är igång eller medan motorn är varm. SVENSKA - 1

Om du spiller bensin, försök inte starta motorn utan flytta maskinen bort från den plats där du spillde och undvik att skapa en källa för gnistbildning. - Sätt ordentligt tillbara tanklock och locket på behållaren. - Flytta maskinen bort från tankningsplatsen innan du startar den. - Bränsle ska förvaras svalt, undan från öppen eld. Förberedelse

1. Klipp aldrig gräs barfota eller i öppna sandaler.

Använd alltid lämpliga kläder, handskar och kraftiga skor.

2. Användande av hörselskydd rekommenderas.

3. Se till att gräsmattan är fri från pinnar, stenar, ben,

ståltråd och skräp; de kan kastas ut av kniven.

4. Innan maskinen används och efter varje gång den

utsats för hård stöt, kontrollera att det inte finns slitage eller skador och reparera om så behövs.

5. Byt ut slitna eller skadade blad tillsammans med

deras fastsättningsanordningar i hela satser för att bevara balansen.

6. Byt ut felaktig ljuddämpare.

1. Kör inte motorn i ett slutet utrymme där avgaser

(koloxid) kan ansamlas.

2. Använd gräsklipparen endast i dagsljus eller i bra

3. Undvik att köra din gräsklippare i vått gräs om det är

4. Var försiktig med vått gräs, du kan tappa fotfästet.

5. Var extra försiktig på sluttningar och använd skor

6. Klipp gräs på sluttningar utmed sluttningen, aldrig

7. Var extra försiktig när du byter riktning på sluttningar.

8. Gräsklippning på vallar eller sluttningar kan vara

farligt. Klipp inte gräs på vallar eller branta sluttningar.

9. Gå inte baklänges när du klipper, du kan snubbla.

10. Klipp aldrig gräs genom att dra gräsklipparen mot

11. Släpp motorbromsbygel för att stanna motorn innan

du för gräsklipparen över andra ytor är gräsmattor och när du transporterar gräsklipparen till och från den gräsmatta som skall klippas.

12. Kör aldrig gräsklipparen med skadade skydd eller

utan att skydden är på plats.

13. Kör inte motorn på för högt varvtal eller ändra

inställningen på regulatorn. För högt varvtal är farligt och förkortar gräsklipparens livslängd.

14. Koppla bort kniv och kopplingen innan du startar.

15. Håll alltid händer och fötter borta från skärande delar

och speciellt när motorn startas.

16. Luta inte gräsklipparen när du startar motorn.

17. Lyft aldrig upp eller bär gräsklipparen medan motorn

18. Kabeln till tändstiftet kan vara het - hantera den med

19. Försök aldrig utföra underhållsarbete på din

gräsklippare medan motorn är varm.

SÄKERHETSFÖRESKRIFTER

20. Släpp upp motorbromsbygel för att stanna motorn,

vänta tills bladet har stannat, koppla bort kabeln till tändstiftet och vänta tills motorn har svalnat: - innan du lämnar gräsklipparen utan uppsikt för kortare eller längre tid. - innan du fyller på tanken. - innan du tar bort något som blockerar; - innan du kontrollerar, rengör eller arbetar på maskinen; - om du kör på något. Använd inte gräsklipparen förrän du är säker på att hela maskinen är i säkert skick för vidare körning; - om gräsklipparen börjar vibrera onormalt. Kontrollera omedelbart. Stora vibrationer kan förorsaka skador. Underhåll och förvaring

1. Se till att alla muttrar, bultar och skruvar är ordentligt

åtdragna för att vara säker på att gräsklipparen är säker att köra.

2. Byt ut slitna eller skadade delar av säkerhetsskäl.

3. Använd endast den ersättningkniv och den knivbult

som specificeras för produkten.

4. Ställ aldrig undan gräsklipparen med bränsle i

tanken inne i en byggnad där ångor kan nå en öppen låga eller gnista.

5. Låt motorn svalna innan du ställer in den i ett

6. För att minska risk för eldsvåda, håll motorn,

ljuddämparen, batterilådan och bränsletanken fria från gräs, löv eller för mycket smörjfett.

7. Om bränsletanken måste dräneras, skall detta göras

8. Var försiktig vid justering av maskinen för att

förhindra att dina fingrar fastnar mellan rörliga kniv och fasta delar på maskinen. MONTERINGSINSTRUKTIONER

1. Placera nedre handtaget i handtags- fästerna.(A)

2. Passa in det nedre styret och kontrollera att ändarna

på styret är korrekt placerade i respektive uttag på vardera sidan av gräsklipparen.(B)

3. Pressa in plastpluggarna på båda sidorna.(C)

4. Montera det övre handtaget.

Obs. brickor mellan vingmuttrarna och handtaget.(D) Snörstart Du måste frisläppa motorbromsen genom att dra motorbromsbygeln mot handtaget innan du drar ut snöret.

1. Koppla bort tändkabeln till tändstiftet.(H)

2. Drag upp motorbromsbygeln för att frigöra

4. Placera snöret i startsnörets styrning som finns i

1. I förpackningen finner Du 2 stoppklackar: en märkt H- och en märkt -V-.

2. För att låsa handtaget i ett fast läge, montera

stoppklackarna som visas på bilden (F).

3. Placera -H- på högra sidan och -V- på vänstra sidan.

1. Fyll olja i motorn. Flaska med tillräcklig oljemängd medföljer klipparen, SAE 30. (G)

1. Tag bort tändkabeln före innställing av klipphöjd.

2. Drag ut hjulet ur haken och flytta till önskad position.

1. Kontrollera oljenivån med jämna mellanrum och

alltid efter fem timmars användning.

2. Fyll på olja om det behövs för att hålla nivån vid

märket FULL på oljestickan.

3. Använd en god kvalitet SAE 30 olja för fyrtaktsmotorer.

4. För att fylla på olja:

a) Ta bort locket över oljepåfyllningshålet. b) Fyll upp till märket FULL på oljestickan.

5. Byt olja efter de första fem driftstimmarna och

därefter alltid efter 25 driftstimmar.

6. Byt alltid olja medan motorn är ljummen - men inte

varm - försök aldrig utföra underhåll på en varm motor. Bensin

1. Använd ny ej oljeblandad blyfri bensin.

2. Fyll inte bränsletanken medan motorn är het.

3. Fyll inte bränsletanken när du röker.

4. Fyll inte bränsletanken medan motorn är igång.

5. Föratt undvika att skräp kommer in i

bränslesystemet, torka bort gräs och smuts från locket till bränsletanken innan du skruvar ur det.

6. Vi rekommenderar att du fyller bränsletanken genom

en tratt med ett filter.

7. Torka bort allt spill innan du startar motorn.

singel, grus el. likn. Fyll tanken med blyfri bensin, ej oljeblandad. (K)

2. Fyll ej på bensin medan motorn är i gång. Eventuellt

bensinspill spolas bort med vatten. Spola inte direkt på motorn.

3. Montera tändkabeln.

Tryck in pumpblåsan ordentlig 3 gånger innan kall motorstart. (Om motorn stannat på grund av at brändsle tog slut, häll på nytt brändsle och tryck in pumpblåsan 3 gångar). (L)

2. Start av varm motor

OBS: Flödning behövs vanligtvis inte när en varm motor startas. Vid kall väderlek kan emellertid upprepad flödning behövas. MOTORBROMSBYGELN

3. Drag motorbromsbygeln helt mot det övre handtaget

innan motorn startas. Motorbromsbygeln måste hållas i detta läget för att motorn ska gå. (M)

4. Motorn stoppar inom 3 sekunder om

motorbromsbygeln släpps.

5. Starta motorn genom att hastigt dra i starthandtaget. (N)

Släpp motorbromsbygeln. (M) SVENSKA - 2 ANVÄNDNING Klipparen bör inte användas i terräng som lutar mer än 30o Problem med motorns smörjning kan då uppstå. (P) Innan klippningen påbörjas bör grenar, kvistar, stenar etc. avlägsnas från gräsmattan. (Q) Undvik att kniven slår mot främmande föremål som stenar, rötter el likn, eftersom detta kan leda till att motoraxeln kröks. Om gräsmattan växer snabbt klipp 2 gånger i veckan. Klipp aldrig mer än 1/3 av gräsets längd. (R) Detta gäller särskilt under torrperioder. Klipp först med stor klipphöjd. Kontrollera resultatet och sänk till önskad höjd. Om gräset är extra långt, kör sakta och klipp ev. två gånger. UNDERHÅLL Tag alltid bort tändkabeln före reparation, rengöring eller underhålls- arbete. Efter 5 timmar, drag åt skruvar och muttrar. Kontrollera oljan. När klipparen läggs på sidan måste tändstiftet vara högsta punkt. REGELBUNDET

1. Spola eller borsta bort allt gräs, löv etc. från

2. Kontrollera oljan.

ÅRLIGEN Hantera alltid kniven med försiktighet - vassa eggar kan orsaka skador.

Byt ut dina metallkniv efter 50 timmars klippning eller vartannat år beroende på vilket som kommer först - oberoende av deras kondition. Om kniven har sprickor eller är skadat byt ut det mot ett nytt.

1. Slipning och balansering av kniven. Lossa

tändstiftkabeln. Skruva av kniven och lämna den till slipning och balansering på en serviceverkstad. Dra åt skruven ordentligt när Ni sätter fast kniven igen. Åtdragningsmoment: 35–40 Nm. (T)

2. Byt olja varje säsong eller efter 25 timmar.

Varmkör motorn, lossa tändkabeln, skruva av oljestickan, öppna bottenpluggen och låt oljan rinna ur. Skruva i pluggen och fyll på ny olja,SAE

3. Motorbromsvajern måste alltid vara justerad så att

motorn stoppar inom 3 sekunder. VIKTIGT! För justering kontakta en auktoriserad återförsäljare eller serviceverkstad. (W)

4. Rengörning av luftfilter. Lossa skruven, ta av

locket och ta ut filterinsatsen. (X1 & X2)

5. Rengör filtret i fotogen. Tillsätt 2–3 matskedor olja

som fördelas ordentligt i filtret. TANSPORT Tag bort tändkabeln. Lossa vajer/kabel från handtaget innan det försiktigt lägges ihop. Undvik skador på vajer/kabel. Töm bensintanken. Vid allmänna transportmedel måste såväl bensin som olja tömmes ur.

När gräsklippningssäsongen är slut

1. Byt ut kniv, bultar, muttrar eller skruvar om så

2. Rengör din gräsklippare omsorgsfullt.

3. Be din lokala serviceverkstad att rengöra/byta

luftfiltret och utföra den service eller de reparationer som behövs.

4. Töm bensintank och byt motorolja.

Hur du förvarar din gräsklippare

1. Ställ inte undan din gräsklippare omedelbart efter

det att du använt den. SVENSKA - 3

2. Vänta tills motorn har svalnat för att undvika risk

3. Rengör din gräsklippare.

4. Lagra den på en sval, torr plats där din

gräsklippare är skyddad från skador. Underhållsschema för motor Följ intervallen per timma eller månad beroende på vilket som inträffar först. Service måste utföras oftare om maskinen används under svåra förhållanden. Efter de första 5 timmarna - Byt olja Var femte timma eller dagligen - Kontrollera oljenivån. Rengör fingerskyddet. Rengör runt ljuddämparen. Var 25e timma eller varje säsong - Byt olja om du kör maskinen i tjockt gräs eller i höga omgivningstemperaturer. *Byt luftfilter och rengör. Var 50e timma eller varje säsong - Byt olja. Kontrollera gnistsläckaren om sådan är monterad. Var 100e timma eller varje säsong - Rengör kylsystemet*. Byt tändstift.

• Rengör oftare i dammiga förhållanden eller när det finns luftburet skräp eller efter längre körning när du klippt långt, torrt gräs. MILJÖINFORMATION Husqvarna produkter för användning utomhus tillverkas enligt ett miljöstyrningssystem (ISO 14001) där vi, när så är praktiskt möjligt, använder komponenter som tillverkas enligt företagets metoder på ett sätt som tar hänsyn till miljömässiga faktorer och med möjlighet för återvinning när produkten ej längre är användbar.
• Förpackningen kan återvinnas och plastdelarna har märkts (där så är praktiskt möjligt) för sortering för återvinning.
• Man måste ta hänsyn till miljön när man gör sig av med en produkt som ej längre är användbar.
• Om är nödvändigt, kontakta Din lokala myndighet för information om hur Du skall göra dig av med produkten.

BORTSKAFFNING AV BRÄNSLE OCH

• Använd skyddskläder när Du hanterar bränsle och smörjmedel.
• Undvik kontakt med huden.
• Avlägsna bensin och motorolja innan Du transporterar enheten.
• Kontakta Din lokala myndighet för information om närmaste plats för återvinning/bortskaffning.
• Gör Dig INTE av med förbrukat bränsle/förbrukad olja via hushållsavfallet.
• Avfallsbränsle/oljor är skadliga, men kan återvinnas och skall bortforslas genom godkända kanaler.
• Häll INTE ut använda bränslen/oljor i vattendrag.
• Får ej förbrännas UNDERHÅLL FELSÖKNING Motorn startar inte

1. Se till att motorbromsbygeln är i startläge.

2. Kontrollera att gasreglaget är i körläge (RUN).

3. Kontrollera att det finns tillräckligt med bränsle i

tanken och att luftventilen i tanklocket är ren.

4. Avlägsna och torka av tändstiftet.

5. Bensinen kan vara för gammal. Byt ut.

6. Kontrollera att knivbulten är fastdragen. En lös

bult kan göra motorn svår att starta.

7. Om motorn fortfarande inte startar, koppla

omedelbart bort kabeln till tändstiftet.

8. KONTAKTA DIN LOKALA AUKTORISERADE

SERVICEVERKSTAD. Ingen motorstyrka och/eller överhettning

1. Kontrollera att gasreglaget är i sitt “normala”

2. Koppla bort kabeln till tändstiftet och låt motorn

3. Rensa bort gräsklipp och skräp från runt motorn

och luftintagen och undersidan av klippkåpan inklusive utblasningskanalen och fläkten.

4. Rengör motorns luftfilter (be din lokala

serviceverkstad att rengöra/byta motorns luftfilter).

5. Bensinen kan vara för gammal. Byt ut.

6. Om det fortfarande inte finns någon styrka i

motorn och/eller den överhettas, koppla omedelbart bort kablen till tändstiftet.

7. KONTAKTA DIN LOKALA AUKTORISERADE

SERVICEVERKSTAD. För stora vibrationer

1. Koppla bort kabeln till tändstiftet.

2. Kontrollera att kniven är rätt monterat.

3. Om kniven är skadat eller slitet, byt ut det mot ett

SERVICE OCH GARANTI PÅ MOTORN

Den motor som är monterad på din gräsklippare är försedd med garanti från motortillverkaren. För ytterligare information kontakta din handlare som anges nedan. SERVICEREKOMMENDATIONER

1. Vi rekommenderar på det allvarligaste att Du

lämnar in Din maskin för service minst en gång per år, oftare om den användes professionellt.

2. Använd alltid originalreservdelar.

3. Färdigförpackade reservdelar finns att få hos de

flesta auktoriserade återförsäljarna.

4. Din produkt har en unik identifieringsetikett tryckt

5. Om du har problem med din maskin, kontakta

din lokala, auktoriserade serviceverkstad och se till att du har all information om din produkt som den beskrivs på identifieringsetiketten.

6. Skulle de bli nödvändigt att utföra arbete på

din serviceverkstad är det viktigt att du tar med hela din motordrivna gräsklippare. För att få service utförd på din produkt, ring eller besök din lokala serviceverkstad. Om du skulle behöva service under villkoren i vår garanti kommer serviceverkstaden att begära bevis på inköp. Alla verkstäder lagerför originalreservdelar. OBS: Våra serviceverkstäder arbetar helt för egen räkning och är inte bemyndigade att förpliktiga eller juridiskt binda Husqvarna Outdoor på något sätt.

REKLAMATION OCH REKLAMATIONSPOLLICY

Om någon del befinns vara defekt på grund av fabrikationsfel under garantitiden kommer Husqvarna division för utomhusprodukter genom en auktoriserad verkstad att reparera eller byta ut delen utan kostnad för kunden under förutsättning att: (a) Felet rapporteras direkt till den auktoriserade verkstaden. (b) Bevis på inköp visas. (c) Felet beror inte på felaktig användning, försummelse eller felaktig justering av användaren. (d) Felet har inte uppstått genom normalt slitage. (e) Maskinen har inte servats eller reparerats, tagits isär eller mixtrats med av någon person som inte är auktoriserad av Husqvarna Outdoor. (f) Maskinen har inte använts för uthyrning. (g) Maskinen ägs av den ursprunglige köparen. (h) Denna produkt har inte använts utanför det land i vilket den inköpts. (i) Maskinen har inte använts kommersiellt.

• Denna garanti är utöver, och minskar på inget sätt, kundens lagliga rättigheter. Missöden på grund av följande täcks inte och det är därför viktigt att du läser de instruktioner som ges i denna driftshandbok och förstår hur du skall köra och underhålla din maskin. Missöden som inte täcks av reklamation
• Utbyte av slitna eller skadade blad.
• Missöde som ett resultat av att ett fel inte rapporterats.
• Missöde som ett resultat av en plötslig sammanstötning.
• Missöde som ett resultat av att produkten inte använts i enlighet med de instruktioner och rekommendationer som anges i denna driftshandbok.
• Maskiner som används för uthyrning täcks inte av denna reklamation.
• Följande lista över detaljer räknas som slitagedelar och deras livslängd beror på regelbundet underhåll och ingår därför normalt inte i reklamation: kniv, drivrem.
• Försiktighet Husqvarna Outdoor accepterar inte ansvar under reklamation för defekter som förorsakas helt eller delvis, direkt eller indirekt av montering eller utbytesdelar eller extra delar som varken är tillverkade eller godkända av Husqvarna Outdoor, eller om maskinen har modifierats på något sätt. SVENSKA - 4 SIKKERHEDSREGLER Hvis denne plæneklipper ikke anvendes korrekt, kan den være farlig! Plæneklipperen kan forårsage alvorlige skader på brugeren og andre, og advarsler og sikkerhedsforeskrifter skal følges for at garantere rimelig sikkerhed og effektivitet ved brug af plæneklipperen. Brugeren er ansvarlig for at følge de advarsels- og sikkerhedsforeskrifter, der er angivet i denne brugsvejledning og på plæneklipperen. Forklaring til symboler på benzindrevne rotorplæneklippere på hjul Advarsel Læs brugsvejledningen omhyggeligt, så De lærer betjeningsgrebene og deres funktioner at kende. Hold altid plæneklipperen fladt på jorden, når De klipper græs. De kan risikere, at der kastes sten ud, hvis De vipper eller løfter plæneklipperen. Hold tilskuere væk. Klip ikke græs, mens der er andre, specielt børn eller kæledyr på det område, hvor græsset skal klippes. Stik aldrig tæer eller fingre ind under maskinen. Lad ikke hænder eller fødder komme i nærheden af en roterende kniv. Tag tændrørsledningen af tændrøret, før De forsøger at udføre nogen form for vedligeholdelse, rengøring eller justering, eller hvis De efterlader plæneklipperen uden opsyn. STOP Kniven fortsætter med at rotere efter, at der er slukket for maskinen. Vent til alle maskinkomponenter er standset helt, før du rører ved dem. Generelt
