BRUKSANVISNING H346HL HUSQVARNA

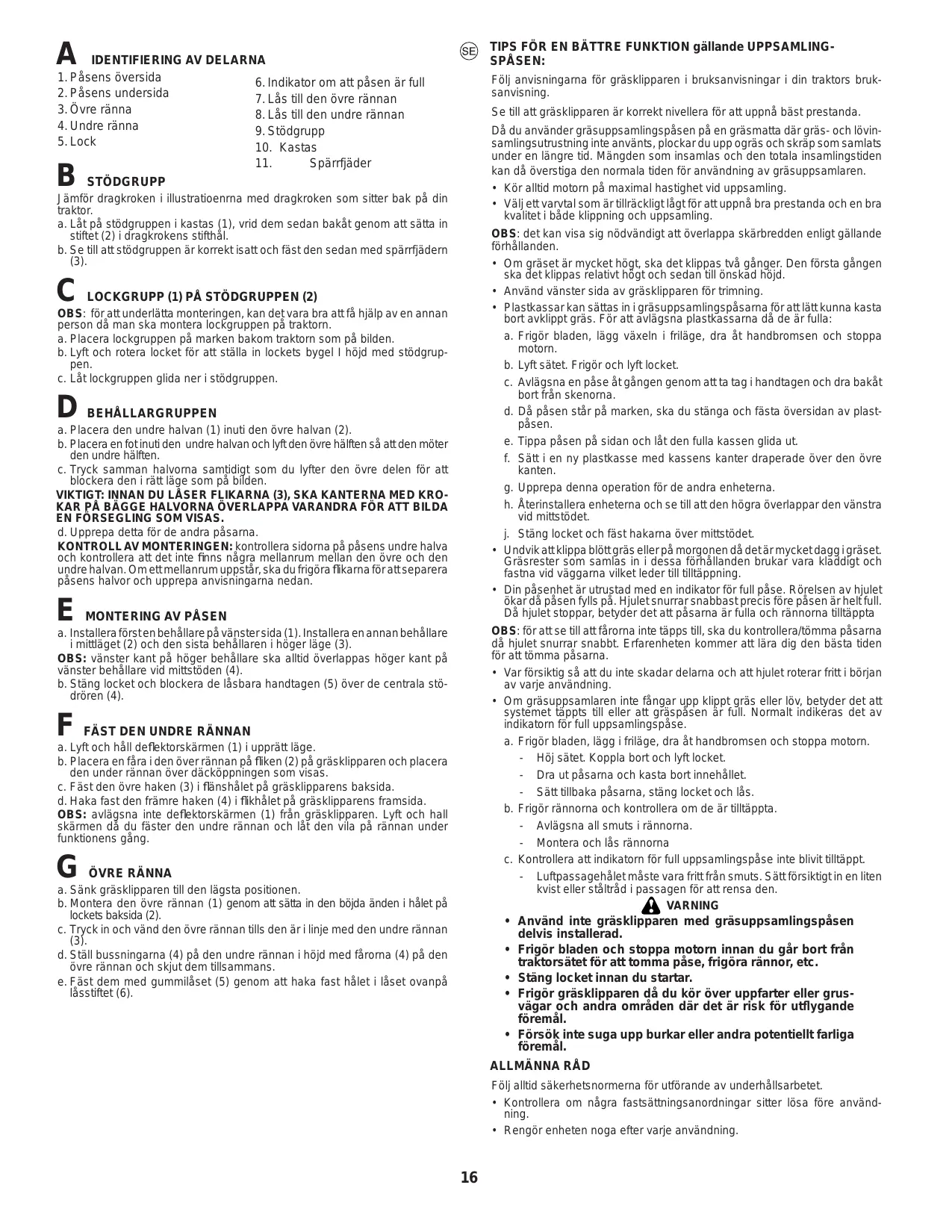

1. Påsens översida

2. Indikator om att pAsen ar full

3. Påsens undersida

4. Lås till den övre rännan

3.Övre ranna

1. Lås till den andere rännan

2. Undre ranna

3. Stödgrupp

4. Lock

5. Kastas

6. Sparrfjader

B STÖDGRUPP

Jämfor dragkroken i illustratioenrna med dragkroken som sitter bak på din traktor.

a. Låt på stödgruppen i kastas (1), vrid dem sedan bakåt genom att satta in stiftet (2) i dragkrokens stifthål.
b. Se till att stödgruppen ar korrekt isatt och fäst den sedan med spärrfjädern (3).

C LOCKGRUPP (1) PÅ STÖDGRUPPEN (2)

OBS: für att underlätta monteringen, kan det vara bra att fã hjälp av en annan person Danish man ska montera lockgruppen på traktorn.

a. Placera lockgruppen på marken bakom traktorn som på bilden.
b. Lyft och rotera locket for att ställa in lockets bygel I höjd med stödgruppen.
c. Lat lockgruppen glida ner i stodgruppen.

DBEHÄLLARGRUPPEN

a. Placera den undre halvan (1) inuti den övre halvan (2).
b. Placera en fot inuti den undre halvan och lyft den övre hälften sà att den moter den undre hälften.
c. Tryck samman halvorna samtidigt som du lyfter den övre delen für att blockera den i rätt lage som på bilden.

VIKTIGT: INNAN DU LASER FLIKARNA (3), SKA KANTERNA MED KROKAR PÁ BAGGE HALVORNA OVERLAPPA VARANDRA FÜR ATT BILDA EN FORSEGLING SOM VISAS.

d. Upprepa detta for de andra pasaarna.

KONTROLL AV MONTERINGEN: kontrollera sidorna på påsens undre halva och kontrollera att det inte finns nagra melanrum mellan den övre och den undre halvan. Om ett melanrum uppstár, sku du frigora flikarna for att seperara påsens halvor och upprepa anvisingarna nedan.

EMONTERING AV PASEN

a. Installera forst en behàllare på vänster sida (1). Installera en annan behàllare i mittlåget (2) och den sista behàllaren i Höger lage (3).
OBS: vänster kant på höger behällare skä alltid overlappas höger kant på vänster behällare vid mittstöden (4).
b. Stäng locket och blockera de låsbara handtagen (5) über de centrala stödrören (4).

a. Lyft och hall deflektorskärmen (1) i uppratt lage.
b. Placera en fára i den over rännan på fliken (2) på gräsklipparen och placera den under rännan over dacköppningen som visas.
c. Fäst den övre haken (3) i flänshålet på gräsklipparents baksida.
d. Haka fast den främre haken (4) i flikhålet på gräsklipparens framsida.
OBS: avlagsna inte deflektorskärmen (1) frän gräsklipparen. Lyft och hall skärmen dà du fäster den undre rännan och lât den vila pa rännan under Funktionen gäng.

GÖVRE RÄNNA

a. Sänk gräsklipparen till den lagsta positionen.
b. Montera den övre rännan (1) genom att satta in den böjdaänden i hålet pɑ lockets baksida (2).
c. Tryck in och vänd den övre rännan tills den är i linje med den andere rännan (3).
d. Ställ bussningarna (4) på den undre rännan i höjd med färorna (4) på den övre rännan och skjut dem tillsammans.
e. Fäst dem med gummilåset (5) genom att haka fast hålet i låset ovanpå låsstiftet (6).

SE

TIPS FÖR EN BÄTTRE Funktion gällande UPPSAMLING-SPÄSEN:

Följ anvisingarna for gräsklipparen i braupsanvisiningar i din traktors bruk-sanvisning.

Se till att gräsklipparen ar korrekt nivellera for att uppnă bist prestanda.

Dá du anvander grayscalemlangspäsen på en grayscale där grayscale- och lvävin-sammlingsutrustning inte användents, plockar du upp ögrå och skrapp somamlats under en langre tid. Mängden som insamlas och den totala insammlstiden kan daß overstiga den normala tiden for användning av grayscalemålsen.

Kör alltid motorn på maximal hastigkeit vid uppsamling.
Välj ett varvital som ar tillrackligt lagt for att uppna bra prestanda och en bra kvalitet i体系建设 kippning och uppsamling.

OBS: det kan visa sig nödvändigt att überlappa skärbredden enligt gällande forhällanden.

• Om gräset är mycket högt, ská det klippas två gänger. Den Första gangen ske det klippas relativ Högt och sedan till önskad Höjd.
• Använd vänster sida av gräsklipparen for trimming.
• Plastkassar kan sattas in i grasupspsamlingspasarna for att latt kunna kasta bort avklippt grat. For att avlagsna plastkassarna da de ar fulla:

a. Frigör bladen, lagg växeln i friläge, dra Åt handbromsen och stoppa motorn.

b. Lyf t sätet. Frigör och lyft locket.
c. Avlagsna en pase at gangen genom att ta tag i handtagen och dra bakat bort fr'an skenorna.
d. Då påsen stared på marken, skä du stänga och fästa översidan av plast-påsen.
e. Tippa pasn pa sidan och lát den fulla kassen glida ut.

f. Satt i en ny plastkasse med kassens kanter draperade over den övre kanten.
g. Upprepa denna operation for de andra encheterna.
h. Återinstallera encheterna och se till att den högra örllappar den vänstra vid mittstödet.

j. Stäng locket och fasp hakarna over mittstodet.

• Undvik att klippa blott gräs aller morgonen dà det ar mycket dagg i graset. Grästrester som samlas in i dessa forhallanden brukar vara kladdigt och fastna vid vaggarna vilket leder till tilltappning.
• Din pāsenhet ār utrustad med en indicator För full påse. Rörelsen av hjulet ökar dà pāsen fylls på. Hjulet snurrar snabbast precis före pāsen ār helt full. Dà hjulet stoppar, betyder det att pāsarna ār fulla och rännorna tilläppta

OBS: für att se till att färorna inte täpps till, ska du kontrollera/tömma pāsarna dā hjulet snurr arsnabbt. Erfarenhetenkommen att lara dig den basta tiden for att tömma pāsarna.

• Var försiktig sä att du inte skadar delarna och att hjulet roterar fritt i bördjan av varje användning.
• Om gräsupsaṃlaren inte fāngar upp klippt grās ellöv, betyder det att systemet tāpPTS tills ell att grāpsāen ār full. Normait indikeras det av indikatorn for full uppsamlingspase.

a. Frigör bladen, lagg i friläge, dra át handbromsen och stoppa motorn.

• Hoj sātet. Koppla bort och lyft locket.
• Dra ut pâsarna och kasta bort innehållet.
• Satt tillbaka pāsarna, stäng locket och lás.

b. Frigör rännorna och kontrollera om de ar tilläppta.

• Avlagsna all smuts i rannoma.
• Montera och lås rännorna

c. Kontrollera att indikatorn for full uppsamlingspase inte blivit tillappt.

• Luftpassagehålet måste vare fritt frän smuts. Sätt försiktigt in en literskvist eller stältränd i passagen for att rensa den.

A VARNING

• Använd inte gräsklipparen med gräsuppsamlingspåsen delvis installerad.
• Frigör bladen och stoppa motorn innan du går bort frän traktorsätet for att tomma pase, frigöra rännor, etc.
• Stäng locket innan du startar.
• Frigör gräsklipparen dà du kör över uppfarter erller grusvāgar och andra områden där det ár risk für utflygande foremål.
• Forsök inte suga upp burkar eller andra potentiellt farliga foremål.

ALLMÄNNARAD

Föl allt sakerhetsnormerna for utforande av underhallsarbetet.

• Kontrollera om nagra fastsattningsanordningar sitter söla före användning.
• Rengör encheten noga after varje användning.

BLADVARD

För;bastresultat, skagräsklipparens bladvara vassa.Byt ut blad som ar böjda ether skadade.

Se anvisiningarna om BLADVARD i din traktors braksanvising.

OBS: INNAN DU UTFOR UNDERHÄLLSARBETE, SERVICE ELLER REGLERINGAR:

Tryck ner kopplingspedalen helt och dra at handbromsen.
- Ställ växelspaken i friläge (N)
- Ställ växlen i "FRIGJORT"läge.
Vrid tändnyckeln till "OFF"-låget.
- Se till att bladen och alla de rörliga delarna stär helt stilla.
- Koppla bort tandstiftets ledning是从 tandstiftet och lagg den, där den inte kan komma i kontakt med stiftet.

OBS: gräsuppsamlarens bestandsdelar ár utsatta für slitage, skador och fösärmingar, som gäller de róliga delarna eller gör sà att foremål slungas ut. Kontrolera bestandsdelarna ofter och byt ut dem med tilverkarens rekomenderade delar vid behov.

FÖRVARING

Dá du ská forvara gratuppsamlaren under en langre tid, ská du rengóra den noga, avlagsna all smuts, grás, lov osv. Förvara den pa ren torr plats.

OBS: Lämna inte kvar gräs i pāsarna. Töm pāsarna after varje användning och före forvaring. Annars kan spontan forbrännung uppsta med risk För brand.

SAKERHETSFORESKRIFTER

Säker användning av tractorklippare

VIKTIGT: Dena klippare kan klippa av händer och fötteramt slunga ivag foremål. Underlætenhet att folja sakerhetsanvisingarna kan resultera i allvarlige skador eller dödsfall.

I.ÖVNING

• Läs nogaigenom anvisingarna. Se till att du har bekantat dig med alla reglage och hur utrustingen ske användas.
• Tillåt aldrig barn eller personer som inte ár införstådda med anvisningarna att använda gräsklipparen. Lokala foreskrifter kan reglera förarens Ålder.
• Använd aldrig klippare om personer, speziellt barn, eller husdjur uppehäller sig i narheten.
• Kom ihåg att Föraren År ansvig for olyckor eller olyckstillbud som påverkar andra personer eller deras ägor och ägodelar.
  Passagerarefarinte medtagas.

• Alla forare ske uppsoka och erhalla professionell och praktisk utbildning. Denna undervisning ske innefatta och starkt betona:

• behovet av forsiktigkeit och koncentration vid arbete med traktorer;

• att man inte kan Återfå kontrollen over en maskin som glider i en sluttning genom att bromsa.

Huvudsakliga skäl till förlust av kontrollen über maskinen ar:

a) otillräckligt fäste für hjulen;
b) fordonet har framforts vid allt for hog hastiget;
c) otillräckligabromsr;
d) maskinen var olamplig for uppgiften;
e) underlåtenhet att uppmärksamma markens beskaffenhet, speziellt sluttningar;
f) oriktig koppling av tillbehör och viktdistribution.

II. FÖRBERDELSER

• For att minska brandrisken - fore använding, vid pafyllning av bransle och after varje gräsklippningstillfalle - kontrollera och ta bort all ansamling av skräp/grasavfall fran tractorn, gräsklipparen och bakom alla skyddsanordninger.
• Bär alltid kraftiga skor och längbyxor under användning av klippen. Var aldrig barfota eller bär sandaler nar du använder utrustingen.
• Undersök noga omgivningen dar urustningen ske användas och avlågsna alla foremål som kan komma att slungas ivåg av maskinen.

• VARNING - Bensin ésytterlättantändigt.

• Förvara alltid bränse i behällare som är avsedda for detta an-damål.

• Fyll alltid på bransle utomhus och rök inte under tiden.
• Fyll pa bransle innan motorn startas. Avlagsna aldrig locket till bensintanken erller fyll pa bensin medan motorn ar igang ell er medan den fortfarande ar varm.
• Om du skulle spilla bensin ska duinte starta motorn utan rulla undan maskinen fran området med den utspillda bensinen samt undvika alla former av gnistbildning tills dess att bensinen har dunstat.

• Satt alltid tillbaka locket tillbensintanken och andra behallare.

• Ersatt trasiga ljuddampare.

• Utför alltid en visuell inspektion für att kontrollera att knivbladen, bultarna och klipparen inte ar slitna eller skadade fore starten. Ersätt hela satsen av knivblad och bultar für att bibehälla balansen.

• Var försiktig när du roterar ett knivblad på en maskin med flera blad eftersom detta kan fororsaka att även de andere bladen roterar.

III. ANVÄNDNING

• Kör inte motorn i ett slutet rum)där farligamängder av koloxid kan samlas.
• Klipp endast i dagsljus aller under fullgott artificielt ljis.
• Koppla frän alla tillbehörskopplingar och lagg in växeln i neutralläge innan du startar motorn.
  Kör inte på mark som sluttar mer än 5^

• Kom ihag att det inte finns nagra "sakra" sluttningar. Körning over grassluttningar kraver speciell fösiktigkeit. Skydda dig emot att traktorn välter genom att:

• inte starta aller stanna plotsligt medan du kör uppför aller nedfor

• koppla in kopplingen langsamt, lát alltid en væxel ligga i, speciellt vid körning i nedförsbacke;
• kōra längsamt i sluttningar och i tvära svängar;
• var uppmärksam på forhöjningar och fordjupningar i marken samandra dolda faror;

• kör aldrig tvärs over en sluttning.

• Var forsiktig nar du bogserar tungt lass erer anvander tung utrustning.

• Använd endast godkända dragstångskrokar.

• Begransa lasten till det du kan klara av pa ett saker tatt.
  Gör inga tvära svängar. Var försiktig Near du backar.

• Använd motvikter eller hjulvikter nar detta anges i handboken.

• Se upp für trafiken när du korsar vägar eller uppehäller dig i narheten av en vög.

• Stanna knivbladen när du kör över annat underlag an gräs.
  När du anvander tillbehör skä du se till att material inte slungas emot askadare somt tillse att ingen befinner sig i narheten av maskinen medan den ar i gäng.
  Kor aldrig maskinen om nagon av sakerhetsskydden inte finns ppls ell er skadade.
• Ändra inte strypklackens inställing eller kör motorn på allt für hög hastiget. Om motorn körns med for hög hastiget kan detta öka riskema for olyckor och persoksdator.

• Innan du lämnar forarplatsen ska du:

• koppla bort kraftuttaget och sanka ner tillbehör;

• laggga in vaxeln i neutralläget och dra at handbromsen;

• stanna motorn och ta ur tändningsnyckeln.

• Koppla bort driften av tillbehör, stanna motorn och avlågsna ledningarna till tändstiften eller ta ur tandningsnyckeln

innan du rensar utkastet fran material som fastnat;
- innan du kontrollera, rengör uller reparar gräsklipparen;
- efter det att du har kört in i ett främnde foremål. Undersök gräsklipparen for att se om den har skadats och utfor reparationer innan du äter startar och kör maskinen;
- om maskinen börjar att vibrerat onormalt mycket (kontrollera omedelbart).

• Koppla bort driften av tillbehör under transport eller nar maskinen inte används.
• Stanna motorn och koppla bort driften till maskinen

innan du fyller pa bransle;
- innan du avlågsnar gräsuppsamlaren;
-innan du justerar hójden sávida detta inte kan utforas frän Förarplatsen.

• Minska gasreglagets inställning medan motorn stannar och om motorn ar försedd med en avständningsventil sca du stänga av bransletillförseln after avslutad klippning.

IV. UNDERHÄLL OCH FÖRVARING

• Se till att alla muttrar, bultar och skruvar ar ordentligt Åtdragna for att varasaker på att utrustingen ar saker att anvanda.
• Se till att det inte finns bensin i tanken om du forvarar utrustningen i en byggnad där Ångorna kan nå öppen eld eller gnistor.
• Lát motorn svalna innan du Förvarar den i ett stängt utrémme.
• Undvik brandrisk genom att se till att motorn,ljuddämparen, batterihällaren ochbensinförvaringsutry-mmet ar fritt frän gräs, lov och overflödig smörj-medel.
• Kontrollera ofta att grasuppsamlare inte ar sliten eller trasig.
• Av sakerhetskål skall slitna eller skadade delar omedelbart bytas ut.
• Om du maste tōmma bensintanken ská detta góras utomhus.
• Var fösigtig när du roterar ett knivblad på en maskin med flera blad eftersom detta kan fororsaka att även de andra bladen roterar.
• När maskinen parkeras, forvaras eller lämnas obevakad skn knivbladen sankas sāvida inte ett positivt, mekaniskt lás används.

VARNING: Koppla alltid bort ledningarna till tändstiften och placera dessa sa att de intekommen i kontakt med tändstiften, sa att inte motorn startas av misstag under inställning, trans port, justering eller reparation.

A

BESKRIVELSE AV DELER
