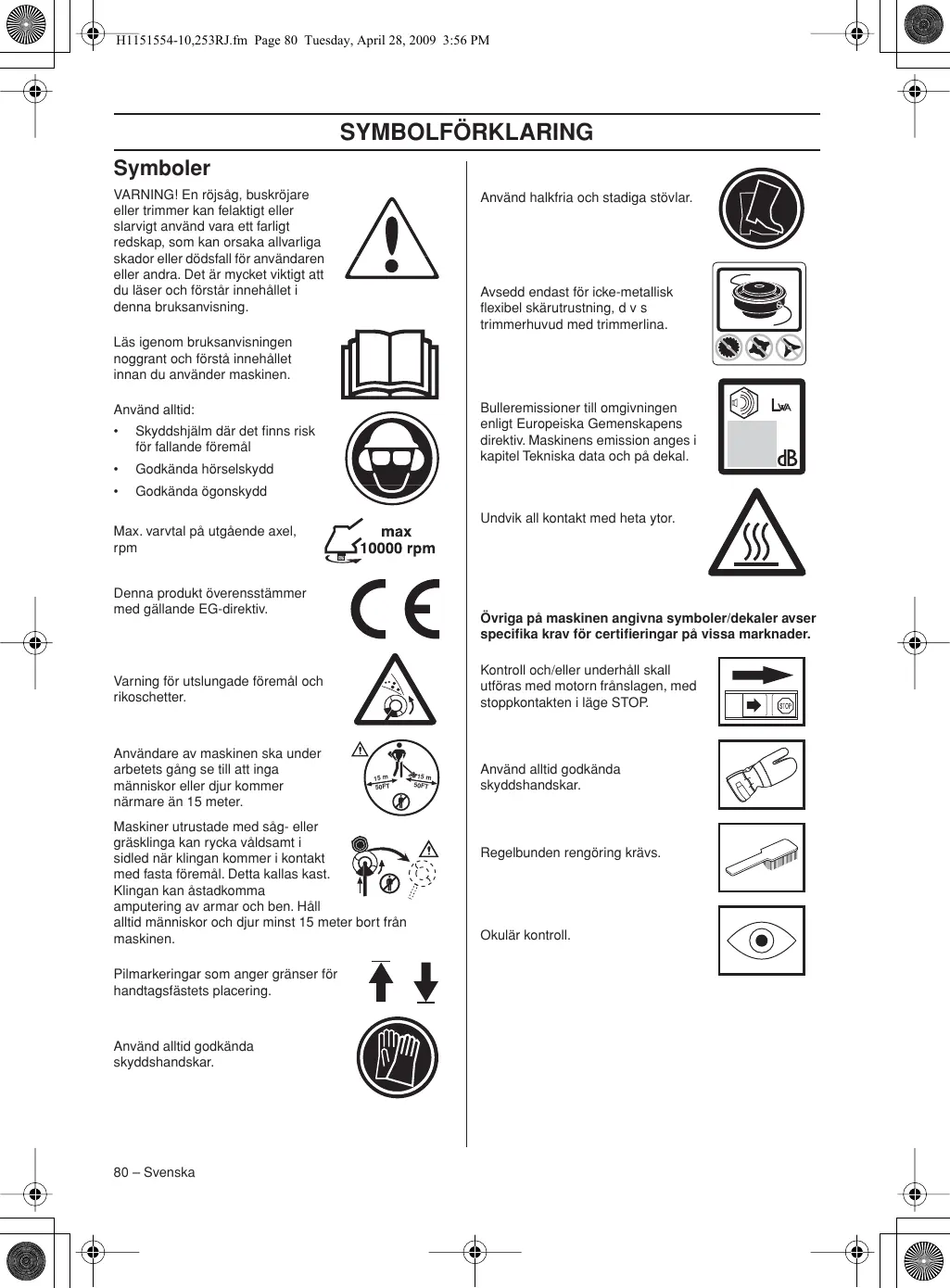

BRUKSANVISNING 253 RJ HUSQVARNA

Skyddshjälm där det finns risk för fallande föremål

Godkända hörselskydd

Godkända ögonskydd Undvik all kontakt med heta ytor. Max. varvtal på utgående axel, rpm Denna produkt överensstämmer med gällande EG-direktiv. Övriga på maskinen angivna symboler/dekaler avser specifika krav för certifieringar på vissa marknader. Kontroll och/eller underhåll skall utföras med motorn frånslagen, med stoppkontakten i läge STOP. Varning för utslungade föremål och rikoschetter. Användare av maskinen ska under arbetets gång se till att inga människor eller djur kommer närmare än 15 meter. 15 m 50FT Maskiner utrustade med såg- eller gräsklinga kan rycka våldsamt i sidled när klingan kommer i kontakt med fasta föremål. Detta kallas kast. Klingan kan åstadkomma amputering av armar och ben. Håll alltid människor och djur minst 15 meter bort från maskinen. Pilmarkeringar som anger gränser för handtagsfästets placering. Använd alltid godkända skyddshandskar. 80 – Svenska 15 m 50FT Använd alltid godkända skyddshandskar. Regelbunden rengöring krävs. Okulär kontroll. H1151554-10,253RJ.fm Page 81 Tuesday, April 28, 2009 3:56 PM INNEHÅLL Innehåll SYMBOLFÖRKLARING Symboler .............................................................. INNEHÅLL Innehåll ................................................................. Innan start måste följande observeras: ................ INLEDNING Bäste kund! .......................................................... VAD ÄR VAD? Vad är vad? ..........................................................

Läs igenom bruksanvisningen noggrant.

VARNING! Långvarig exponering för buller kan ge bestående hörselskador. Använd därför alltid godkända hörselskydd. VARNING! Under inga förhållanden får maskinens ursprungliga utformning ändras utan tillstånd från tillverkaren. Använd alltid originaltillbehör. Icke auktoriserade ändringar och/eller tillbehör kan medföra allvarliga skador eller dödsfall för föraren eller andra. VARNING! En röjsåg, buskröjare eller trimmer kan felaktigt eller slarvigt använd vara ett farligt redskap, som kan orsaka allvarliga skador eller dödsfall för användaren eller andra. Det är mycket viktigt att du läser och förstår innehållet i denna bruksanvisning.

Svenska – 81 H1151554-10,253RJ.fm Page 82 Tuesday, April 28, 2009 3:56 PM INLEDNING Bäste kund! Gratulerar till Ditt val att köpa en Husqvarna-produkt! Husqvarna har anor som går tillbaka till 1689 då kung Karl XI lät uppföra en fabrik på stranden av Huskvarnaån för tillverkning av musköter. Placeringen vid Huskvarnaån var logisk, eftersom ån användes för att alstra vattenkraft och på så sätt utgjorde ett vattenkraftverk. Under de mer än 300 år som Husqvarna-fabriken funnits har otaliga produkter tillverkats, allt från vedspisar till moderna köksmaskiner, symaskiner, cyklar, motorcyklar mm. 1956 lanserades den första motorgräsklipparen som följdes av motorsågen 1959 och det är inom detta område Husqvarna idag verkar. Husqvarna är idag en av världens ledande tillverkare av skogs- och trädgårdsprodukter med kvalitet och prestanda som högsta prioritet. Affärsidén är att utveckla, tillverka och marknadsföra motordrivna produkter för skogs- och trädgårdsbruk samt bygg- och anläggningsindustrin. Husqvarnas mål är också att vara i framkant vad gäller ergonomi, användarvänlighet, säkerhet och miljötänkande, varför en mängd olika finesser tagits fram för att förbättra produkterna inom dessa områden. Vi är övertygade om att ni med tillfredsställelse kommer att uppskatta vår produkts kvalitet och prestanda under en lång tid framöver. Ett köp av någon av våra produkter ger dig tillgång till proffessionell hjälp med reparationer och service om något ändå skulle hända. Om inköpsstället för maskinen inte var någon av våra auktoriserade återförsäljare, fråga dem efter närmaste serviceverkstad. Vi hoppas att Du kommer att vara nöjd med Din maskin och att den ska få vara Din följeslagare under en lång tid framöver. Tänk på att denna bruksanvisning är en värdehandling. Genom att följa dess innehåll (användning, service, underhåll etc) kan Du väsentligt höja maskinens livslängd och även dess andrahandsvärde. Om Du säljer Din maskin, se till att överlåta bruksanvisningen till den nya ägaren. Tack för att du använder en Husqvarna-produkt! Husqvarna AB arbetar ständigt med att vidareutveckla sina produkter och förbehåller sig därför rätten till ändringar beträffande bl.a. form och utseende utan föregående meddelande. 82 – Svenska H1151554-10,253RJ.fm Page 83 Tuesday, April 28, 2009 3:56 PM VAD ÄR VAD?

Klinga 15 Bränsletank

Vinkelväxel 16 Trimmerhuvud

Påfyllning av smörjmedel, vinkelväxel 17 Medbringare

Skydd för skärutrustning 18 Stödkopp

Riggrör 19 Stödfläns

Upphängning för sele 22 Transportskydd

Viktigt Personlig skyddsutrustning VIKTIGT! VIKTIGT! Maskinen är endast konstruerad för grästrimning. En röjsåg, buskröjare eller trimmer kan felaktigt eller slarvigt använd vara ett farligt redskap, som kan orsaka allvarliga skador eller dödsfall för användaren eller andra. Det är mycket viktigt att du läser och förstår innehållet i denna bruksanvisning. De enda tillbehör du får använda motorenheten som drivkälla till är de skärutrustningar vi rekommenderar i kapitel Tekniska data. Använd aldrig maskinen om du är trött, om du har druckit alkohol eller om du tar mediciner, som kan påverka din syn, ditt omdöme eller din kroppskontroll. Använd personlig skyddsutrustning. Se anvisningar under rubrik ”Personlig skyddsutrustning”. Vid all användning av maskinen skall godkänd personlig skyddsutrustning användas. Personlig skyddsutrustning eliminerar inte skaderisken, men den reducerar effekten av en skada vid ett olyckstillbud. Be din återförsäljare om hjälp vid val av utrustning. Använd aldrig en maskin som modifierats så att den ej längre överensstämmer med originalutförandet. Använd aldrig en maskin som är felaktig. Följ underhålls-, kontroll- och serviceinstruktioner i denna bruksanvisning. Vissa underhålls- och serviceåtgärder skall utföras av tränade och kvalificerade specialister. Se anvisningar under rubrik Underhåll. Samtliga kåpor, skydd och handtag måste vara monterade före start. Se till att tändhatt och tändkabel är oskadade för att undvika risk för elektrisk stöt. Användare av maskinen ska se till att inga människor eller djur under arbetet kommer närmare än 15 meter. Då flera användare arbetar med samma arbetsställe ska säkerhetsavståndet vara minst dubbla trädlängden, dock minst 15 meter.

VARNING! Tändsystemet i denna maskin alstrar under drift ett elektromagnetiskt fält. Detta fält kan under vissa omständigheter ge påverkan på pacemakerfunktionen. För att reducera risken för allvarliga eller livshotande skador rekommenderar vi därför pacemakeranvändare att rådgöra med läkare samt tillverkaren av pacemakern innan denna maskin används. VARNING! Att köra en motor i ett instängt eller dåligt ventilerat utrymme kan orsaka dödsfall genom kvävning eller kolmonoxidförgiftning.

VARNING! Var alltid uppmärksam på varningssignaler eller tillrop när hörselskydd används. Tag alltid av hörselskydden så snart motorn stoppats. HJÄLM Skyddshjälm där det finns risk för fallande föremål HÖRSELSKYDD Hörselskydd med tillräcklig dämpeffekt ska användas. ÖGONSKYDD Godkända ögonskydd skall alltid användas. Används visir måste även godkända skyddsglasögon användas. Med godkända skyddsglasögon menas de som uppfyller standard ANSI Z87.1 för USA eller EN 166 för EU-länder. HANDSKAR Handskar ska användas när det behövs, t ex vid montering av skärutrustning. STÖVLAR 84 – Svenska H1151554-10,253RJ.fm Page 85 Tuesday, April 28, 2009 3:56 PM

ALLMÄNNA SÄKERHETSINSTRUKTIONER

Använd stövlar med stålhätta och halkfri sula. varandra oberoende returfjädersystem. Detta läge innebär att gasreglaget automatiskt låses på tomgång. KLÄDSEL Använd rivstarkt material i klädseln och undvik alltför vida kläder som lätt hakar fast i ris och grenar. Använd alltid kraftiga långbyxor. Bär inte smycken, kortbyxor eller sandaler och gå inte barfota. Se till att håret inte hänger nedanför axlarna.

Kontrollera att gasreglaget är låst i tomgångsläge när gasreglagespärren är i sitt ursprungsläge. Första förband ska alltid finnas till hands. Maskinens säkerhetsutrustning I detta avsnitt förklaras vilka maskinens säkerhetsdetaljer är, vilken funktion de har samt hur kontroll och underhåll skall utföras för att säkerställa att de är i funktion. Se kapitel Vad är vad?, för att hitta var dessa detaljer är placerade på din maskin. Tryck in gasreglagespärren och kontrollera att den återgår till sitt ursprungsläge när den släpps. Maskinens livslängd kan förkortas och risken för olyckor kan öka om underhåll av maskinen inte utförs på rätt sätt och om service och/eller reparationer inte utförs fackmannamässigt. Om du behöver ytterligare upplysningar kontakta närmaste serviceverkstad. VIKTIGT! All service och reparation av maskinen kräver specialutbildning. Detta gäller särskilt maskinens säkerhetsutrustning. Om maskinen inte klarar någon av nedan listade kontroller ska du uppsöka din serviceverkstad. Ett köp av någon av våra produkter garanterar att du kan få en fackmannamässig reparation och service utförd. Om inköpsstället för maskinen inte är en av våra servande fackhandlare, fråga dem efter närmaste serviceverkstad.

VARNING! Använd aldrig en maskin med defekt säkerhetsutrustning. Maskinens säkerhetsutrustning ska kontrolleras och underhållas som beskrivits i detta avsnitt. Om din maskin inte klarar alla kontrollerna ska serviceverkstad uppsökas för reparation. Gasreglagespärr Kontrollera att gasreglaget och gasreglagespärren går lätt samt att deras returfjädersystem fungerar. Se anvisningar under rubrik Start. Starta maskinen och ge full gas. Släpp gasreglaget och kontrollera att skärutrustningen stannar och att den förblir stillastående. Om skärutrustningen roterar med gasreglaget i Gasreglagespärren är konstruerad att förhindra ofrivillig aktivering av gasreglaget. När spärren (A) trycks ner i handtaget (= när man håller om handtaget) frikopplas gasreglaget (B). När greppet om handtaget släpps återställes både gasreglaget samt gasreglagespärren till sina respektive ursprungslägen. Detta sker via två av Svenska – 85 H1151554-10,253RJ.fm Page 86 Tuesday, April 28, 2009 3:56 PM

ALLMÄNNA SÄKERHETSINSTRUKTIONER

tomgångsläge ska förgasarens tomgångsjustering kontrolleras. Se anvisningar under rubrik Underhåll. Använd alltid rekommenderat skydd för den specifika skärutrustningen. Se kapitel Tekniska data.

VARNING! Under inga omständigheter får någon skärutrustning användas utan att godkänt skydd monterats. Se kapitel Tekniska data. Om fel eller defekt skydd monteras, kan detta orsaka allvarlig personskada. Avvibreringssystem Din maskin är utrustad med ett avvibreringssystem, vilket är konstruerat att ge en så vibrationsfri och behaglig användning som möjligt. Stoppkontakt Stoppkontakten ska användas för att stänga av motorn. Starta motorn och kontrollera att motorn stängs av när stoppkontakten förs till stoppläget. Skydd för skärutrustning Detta skydd är avsett att förhindra att lösa föremål slungas iväg mot användaren. Skyddet förhindrar också användaren från att komma i kontakt med skärutrustningen. Användning av felaktigt lindad lina eller av oskärpt, felaktig skärutrustning (fel typ eller felaktigt filad, se anvisningar under rubrik Filning av klinga) ökar vibrationsnivån. Maskinens avvibreringssystem reducerar överföringen av vibrationer mellan motorenhet/skärutrustning och maskinens handtagsenhet. Kontrollera att skyddet är oskadat och fritt från sprickbildning. Byt skydd om det utsatts för slag eller har sprickor. 86 – Svenska H1151554-10,253RJ.fm Page 87 Tuesday, April 28, 2009 3:56 PM

ALLMÄNNA SÄKERHETSINSTRUKTIONER

Kontrollera regelbundet avvibreringselementen efter materialsprickor och deformationer. Kontrollera att avvibreringselementen är hela och fast förankrade.

VARNING! Överexponering av vibrationer kan leda till blodkärls- eller nervskador hos personer som har blodcirkulationsstörningar. Uppsök läkare om ni upplever kroppsliga symptom som kan relateras till överexponering av vibrationer. Exempel på sådana symptom är domningar, avsaknad av känsel, ”kittlingar”, ”stickningar”, smärta, avsaknad eller reducering av normal styrka, förändringar i hudens färg eller dess yta. Dessa symptom uppträder vanligtvis i fingrar, händer eller handleder. Riskerna kan öka vid låga temperaturer. Kontrollera regelbundet att ljuddämparen sitter fast på motorn. Är din maskins ljuddämpare utrustad med ett gnistfångarnät, skall detta rengöras regelbundet. Ett igensatt nät leder till varmkörning av motorn med allvarlig motorskada som följd.

Ljuddämpare Ljuddämparen är konstruerad för att ge så låg ljudnivå som möjligt samt för att leda bort motorns avgaser från användaren. Ljuddämpare utrustad med katalysator är även konstruerad för att reducera skadliga ämnen i avgaserna.

För ljuddämpare är det mycket viktigt att instruktionerna för kontroll, underhåll och service följs. Använd aldrig en maskin som har en defekt ljuddämpare. VARNING! Katalysatorljuddämparen blir mycket het såväl vid användning som efter stopp. Detta gäller även vid tomgångskörning. Beröring kan orsaka brännskador på huden. Var uppmärksam på brandfaran! VARNING! Ljuddämparen innehåller kemikalier som kan vara cancerframkallande. Undvik kontakt med dessa kemikalier ifall ljuddämparen skulle gå sönder. VARNING! Tänk på att: Motorns avgaser är heta och kan innehålla gnistor vilka kan orsaka brand. Starta därför aldrig maskinen inomhus eller nära eldfängt material! Låsmutter För viss typ av skärutrustning används låsmutter för fastsättning. Vid montering, drag åt muttern mot skärutrustningens rotationsriktning. Vid demontering, lossa muttern i skärutrustningens rotationsriktning. (OBS! Muttern är Svenska – 87 H1151554-10,253RJ.fm Page 88 Tuesday, April 28, 2009 3:56 PM

ALLMÄNNA SÄKERHETSINSTRUKTIONER

vänstergängad.) Drag åt muttern med klingmutternyckeln. Skärutrustning Gräsklinga och gräskniv är avsedda att användas för röjning av grövre gräs. Trimmerhuvud är avsett för grästrimning. Låsmutterns nylonlåsning får ej vara så sliten att den kan skruvas med fingrarna. Låsningen ska hålla minst 1,5 Nm. Muttern ska bytas efter det att den skruvats på ca 10 gånger. Skärutrustning Grundregler Detta avsnitt behandlar hur du genom korrekt underhåll samt genom användning av korrekt typ av skärutrustning:

Erhåller maximal skärprestanda.

Ökar skärutrustningens livslängd. Använd endast skärutrustning tillsammans med det skydd som vi rekommenderar! Se kapitel Tekniska data. VIKTIGT! Använd endast skärutrustning tillsammans med det skydd som vi rekommenderar! Se kapitel Tekniska data. Se skärutrustningens anvisningar för korrekt laddning av lina och val av rätt lindiameter. Håll klingans skärtänder väl och korrekt skärpta! Följ våra rekommendationer. Se även instruktion på klingförpackningen.

VARNING! Stanna alltid motorn innan du arbetar med något på skärutrustningen. Denna fortsätter att rotera även sedan gasreglaget släppts. Kontrollera att skärutrustningen har stannat helt och tag bort kabeln från tändstiftet innan du börjar med något arbete på den. VARNING! En felaktig skärutrustning eller en felaktigt filad klinga ökar risken för kast. 88 – Svenska Håll klingans skärtänder väl och korrekt skärpta! Följ våra instruktioner och använd rekommenderad filmall. En felskärpt eller skadad klinga ökar risken för olyckor. Kontrollera skärutrustningen med avseende på skador och sprickbildning. En skadad skärutrustning ska alltid bytas ut. H1151554-10,253RJ.fm Page 89 Tuesday, April 28, 2009 3:56 PM

ALLMÄNNA SÄKERHETSINSTRUKTIONER

Filning av gräskniv och gräsklinga

Se skärutrustningens förpackning för korrekt filning. Klingan och kniven filas med en enkelgradig flatfil.

Fila alla eggar lika mycket för att bevara balansen.

VARNING! Kassera alltid en klinga som är böjd, skev, spräckt, brusten eller skadad på något annat sätt. Försök aldrig att rikta en skev klinga för ny användning. Använd endast originalklingor av föreskriven typ. Trimmerhuvud VIKTIGT! Se alltid till att trimmerlinan lindas hårt och jämnt runt trumman, annars uppstår hälsofarliga vibrationer i maskinen.

Använd endast de trimmerhuvuden och trimmerlinor som rekommenderas. De har utprovats av tillverkaren för att passa en viss motorstorlek. Speciellt viktigt är detta när ett helautomatiskt trimmerhuvud används. Använd endast rekommenderad skärutrustning. Se kapitel Tekniska data.

Generellt fordrar en mindre maskin små trimmerhuvuden och vice versa. Detta på grund av att vid avverkning med lina måste motorn slunga ut linan radiellt från trimmerhuvudet samt även möta motståndet från det gräs som avverkas.

Linans längd är också viktig. En längre lina fordrar större motorstyrka än en kort, vid samma diameter på linan.

Se till att den kniv som sitter på trimmerskyddet är intakt. Den används för att skära av linan till rätt längd.

För att få en längre livslängd på linan kan den läggas i vatten ett par dygn. Linan blir då segare och håller längre. Svenska – 89 H1151554-10,253RJ.fm Page 90 Tuesday, April 28, 2009 3:56 PM MONTERING Montering av J-handtag

Placera handtaget mot riggröret. Observera att handtaget måste monteras nedanför pilmarkeringen på riggröret. Montering av klinga och trimmerhuvud

Skjut in distansen i spåret i loophandtaget.

Montera muttern och skruven. Drag ej åt för hårt.

J-handtaget monteras i loophandtaget med tre skruvar enligt bild. VARNING! Vid montering av skärutrustning är det ytterst viktigt att medbringarens/ stödflänsens styrning hamnar rätt i skärutrustningens centrumhål. Felaktigt monterad skärutrustning kan orsaka allvarlig och/eller livshotande personskada. VARNING! Under inga omständigheter får någon skärutrustning användas utan att godkänt skydd monterats. Se kapitel Tekniska data. Om fel eller defekt skydd monteras, kan detta orsaka allvarlig personskada. VIKTIGT! För att få använda såg- eller gräsklinga måste maskinen vara utrustad med rätt styre, klingskydd och sele. Montering av skyddskappa OBS! Vid användning av trimmerhuvud/plastknivar och kombiskydd, ska skyddskappan alltid vara monterad. När gräsklinga och kombiskydd används, ska skyddskappan vara demonterad.

Gör nu en finjustering så att trimmern ger en bekväm arbetsställning. Drag åt skruven/vredet. Klingskyddet/kombiskyddet (A) krokas fast i fästet på riggröret och fixeras med en skruv. Passa in skyddskappans styrning i spåret på kombiskyddet. Snäpp sedan fast skyddskappan på skyddet med de fyra snabbspännena.

VARNING! Vid montering av J-handtag får endast gräsklingor/gräsknivar eller trimmerhuvud/plastknivar användas. Sågklinga får aldrig användas tillsammans med J-handtag. 90 – Svenska H1151554-10,253RJ.fm Page 91 Tuesday, April 28, 2009 3:56 PM MONTERING Demontering av skyddskappan görs enklast med hjälp av en skruvmejsel, se bild.

Montering av klingskydd, gräsklinga och gräskniv

Klingskyddet/kombiskyddet (A) krokas fast i fästet på riggröret och fixeras med en skruv (L). Använd rekommenderat klingskydd. Se kapitel Tekniska data. OBS! Se till att skyddskappan är demonterad.

Montering av trimmerskydd och trimmerhuvud

Montera medbringare (B) på utgående axel.

Vrid runt klingaxeln tills ett av medbringarens hål sammanfaller med motsvarande hål i växelhuset.

För in låspinnen (C) i hålet så att axeln låses.

Placera klingan (D), stödkopp (E) och stödfläns (F) på utgående axel.

Montera muttern (G). Muttern skall dras åt med ett moment av 35-50 Nm (3,5-5 kpm). Använd hylsnyckeln i verktygssatsen. Håll i nyckelns skaft så nära klingskyddet som möjligt. Muttern dras åt när nyckeln förs mot rotationsriktningen (OBS! vänstergängad). Montera trimmerskydd (A) för arbete med trimmerhuvud. OBS! Se till att skyddskappan är monterad.

Trimmerskyddet/kombiskyddet krokas fast i fästet på riggröret och fixeras med en skruv (L).

Montera medbringare (B) på utgående axel.

Vrid runt klingaxeln tills ett av medbringarens hål sammanfaller med motsvarande hål i växelhuset.

För in låspinnen (C) i hålet så att axeln låses.

Gänga på trimmerhuvudet/plastknivarna (H) mot rotationsriktningen.

Demontering sker i omvänd ordningsföljd. Svenska – 91 H1151554-10,253RJ.fm Page 92 Tuesday, April 28, 2009 3:56 PM MONTERING Montering av transportskydd Jämn axelbelastning En väl inpassad sele och maskin underlättar arbetet avsevärt. Justera selen för bästa arbetsställning. Spänn sidoremmarna så att tyngden blir jämn på båda axlarna.

Snäpp i de två fästarmarna (B) i spåren (C) för att säkra transportskyddet. Rätt höjd Inpassning av sele och röjsåg

Justera axelremmen så att skärutrustningen blir parallell med marken. VARNING! Vid arbete med röjsåg ska den alltid hakas fast i selen. Annars kan du inte manövrera röjsågen säkert och detta kan orsaka skada på dig själv eller andra. Använd aldrig en sele med trasig snabbutlösning. Snabbutlösning Framtill finns en lättåtkomlig snabbutlösning. Använd den om motorn fattar eld eller i någon annan nödsituation, när det gäller att snabbt göra sig fri från sele och maskin. 92 – Svenska Rätt balans Låt skärutrustningen vila lätt mot marken. Flytta upphängningsöglan för att få rätt balans på röjsågen. H1151554-10,253RJ.fm Page 93 Tuesday, April 28, 2009 3:56 PM BRÄNSLEHANTERING Bränslesäkerhet Bensin Starta aldrig maskinen:

Om du spillt bränsle på den. Torka av allt spill och låt bensinresterna avdunsta.

Om du spillt bränsle på dig själv eller dina kläder, byt kläder. Tvätta de kroppsdelar som varit i kontakt med bränsle. Använd tvål och vatten.

Om maskinen läcker bränsle. Kontrollera regelbundet efter läckage från tanklock och bränsleledningar. Transport och förvaring

Förvara och transportera maskinen och bränslet så att eventuellt läckage och ångor inte riskerar att komma i kontakt med gnistor eller öppen låga, exempelvis från elmaskiner, elmotorer, elkontakter/ strömbrytare eller värmepannor.

Vid förvaring och transport av bränsle ska för ändamålet speciellt avsedda och godkända behållare användas.

Vid längre tids förvaring av maskin ska bränsletanken tömmas. Hör med närmaste bensinstation var du kan göra dig av med bränsleöverskott.

OBS! Använd alltid oljeblandad kvalitetsbensin med minst 90 oktan (RON). Om din maskin är utrustad med katalysator (se kapitel Tekniska data) skall alltid blyfri oljeblandad kvalitetsbensin användas. En blyad bensin förstör katalysatorn. Där miljöanpassad bensin, s.k. alkylatbensin finns tillgänglig skall sådan användas.

Se till att maskinen är väl rengjord och att fullständig service är utförd innan långtidsförvaring. Rekommenderat lägsta oktantal är 90 (RON). Om man kör motorn på bensin med ett lägre oktantal än 90 kan så kallad spikning uppträda. Detta leder till ökad motortemperatur, som kan orsaka svåra motorhaverier.

Skärutrustningens transportskydd ska alltid vara monterat under transport eller förvaring av maskinen. Vid arbete med kontinuerligt höga varvtal rekommenderas högre oktantal. Tvåtaktsolja

För att undvika ofrivillig start av motorn, ska alltid tändhatten avlägsnas vid långtidsförvaring, om maskinen ej är under uppsikt och vid alla förekommande serviceåtgärder.

VARNING! Var försiktig vid hantering av bränsle. Tänk på brand-, explosions- och inandningsrisker.

För bästa resultat och funktion använd HUSQVARNA tvåtaktsolja, som är speciellt tillverkad för våra luftkylda tvåtaktsmotorer.

Använd aldrig tvåtaktsolja avsedd för vattenkylda utombordsmotorer, s.k. outboardoil (benämnd TCW).

Använd aldrig olja avsedd för fyrtaktsmotorer.

En låg oljekvalitet eller för fet olje/bränsle blandning kan äventyra katalysatorns funktion och minska dess livstid.

Blandningsförhållande Drivmedel OBS! Maskinen är försedd med en tvåtaktsmotor och måste alltid köras på en blandning av bensin och tvåtaktsolja. För att säkerställa rätt blandningsförhållande är det viktigt att noggrant mäta den oljemängd som skall blandas. Vid tillblandning av små bränslemängder inverkar även små felaktigheter i oljemängden kraftigt på blandningsförhållandet.

VARNING! Bränsle och bränsleångor är mycket brandfarliga och kan ge allvarliga skador vid inandning och hudexponering. Var därför försiktig vid hantering av bränsle och sörj för god luftventilation vid bränslehantering. 1:50 (2%) med HUSQVARNA tvåtaktsolja. 1:50 (2%) med andra oljor gjorda för luftkylda tvåtaktsmotorer klassade för JASO FC/ISO EGC. Bensin, liter Tvåtaktsolja, liter 2% (1:50)

Blanda alltid bensin och olja i en ren behållare godkänd för bensin.

Börja alltid med att fylla i hälften av bensinen som skall tillblandas. Fyll därefter i hela oljemängden. Blanda (skaka) bränsleblandningen. Fyll återstående mängd bensin.

Blanda (skaka) bränsleblandningen omsorgsfullt innan maskinens bränsletank fylls. VARNING! Följande försiktighetsåtgärder minskar brandrisken: Rök inte eller placera något varmt föremål i närheten av bränsle. Tanka aldrig med motorn igång. Stanna motorn och låt den svalna några minuter före tankning. Öppna tanklocket sakta vid bränslepåfyllning så att eventuellt övertryck sakta försvinner. Drag åt tanklocket noga efter tankning. Flytta alltid maskinen från tankningsplatsen före start.

Använd bränslebehållare med överfyllnadsskydd.

Blanda inte bränsle för mer än max 1 månads behov.

Om maskinen inte används under en längre tid skall bränsletanken tömmas och rengöras. Torka rent runt tanklocket. Föroreningar i tanken orsakar driftstörningar.

Se till att bränslet är väl blandat genom att skaka behållaren innan tanken fylls.

VARNING! Katalysatorljuddämparen blir mycket het såväl vid användning som efter stopp. Detta gäller även vid tomgångskörning. Var uppmärksam på brandfaran, speciellt vid hantering nära brandfarliga ämnen och/eller gaser. 94 – Svenska H1151554-10,253RJ.fm Page 95 Tuesday, April 28, 2009 3:56 PM

Använd aldrig maskinen utan skydd eller med defekt skydd.

Samtliga kåpor skall vara korrekt monterade och felfria före start av maskinen.

Kontrollera klingan så att sprickor inte har uppstått i tandbottnar eller vid centrumhålet. Vanligaste orsaken till att sprickor bildas är att skarpa hörn i tandbottnarna har uppstått vid filning eller att klingan använts med slöa tänder. Kassera klingan om sprickor kan upptäckas. trimmerhuvud eller trimmerskydd om de utsatts för slag eller har sprickor. Start och stopp

VARNING! Komplett kopplingskåpa med riggrör måste vara monterad innan maskinen startas, annars kan kopplingen lossna och orsaka personskador. Flytta alltid maskinen från tankningsplatsen före start. Placera maskinen på ett fast underlag. Se till att skärutrustningen ej kan ta i något föremål. Kontrollera stödflänsen så att inga sprickor har uppstått på grund av utmattning eller för hård åtdragning. Kassera stödflänsen om sprickor kan upptäckas. Se till att inga obehöriga finns inom arbetsområdet, annars finns risk för allvarliga personskador. Säkerhetsavståndet är 15 meter.

Se till att låsmuttern inte förlorar sin låskraft. Mutterlåsningen ska ha ett låsmoment på minst 1,5 Nm. Låsmutterns åtdragningsmoment ska vara på 3550 Nm. Start Tändning: Ställ stoppkontakten i startläge.

Kontrollera klingskyddet så att det är oskadat och fritt från sprickbildning. Byt klingskydd om det utsatts för slag eller har sprickor.

Kontrollera trimmerhuvudet och trimmerskyddet så att de är oskadade och fria från sprickbildning. Byt Bränslepump: Tryck på bränslepumpens gummiblåsa upprepade gånger tills bränsle börjar fylla blåsan. Blåsan behöver ej fyllas helt. Svenska – 95 H1151554-10,253RJ.fm Page 96 Tuesday, April 28, 2009 3:56 PM

Choke: Ställ chokereglaget i chokeläge. alltid handskar. Använd aldrig en maskin med defekt tändhatt. Stopp

VARNING! När motorn startas med chokereglaget i choke- eller startgasläge börjar skärutrustningen omedelbart att rotera. Tryck maskinkroppen mot marken med vänster hand (OBS! Ej med foten!). Grip starthandtaget, drag med höger hand långsamt ut startlinan tills ett motstånd känns (starthakarna griper in) och gör därefter snabba och kraftfulla ryck. Vira aldrig startlinan runt handen. Återställ chokereglaget omedelbart när motorn tänder och gör förnyade startförsök tills motorn startar. När motorn startar, ge snabbt fullgas och startgasen kopplas automatiskt ur. OBS! Drag inte ut startlinan helt och släpp inte heller starthandtaget från helt utdraget läge. Detta kan orsaka skador på maskinen. OBS! Placera inte någon del av kroppen på den markerade ytan. Kontakt kan resultera i brännskador på huden eller elekrisk stöt om tändhatten är defekt. Använd 96 – Svenska Motorn stannas genom att tändningen slås ifrån. H1151554-10,253RJ.fm Page 97 Tuesday, April 28, 2009 3:56 PM ARBETSTEKNIK Allmänna arbetsinstruktioner

Använd alltid båda händerna för att hålla i maskinen. Håll maskinen på höger sida av kroppen.

Vid förflyttning ska motorn stängas av. Vid längre förflyttningar samt transporter ska transportskyddet användas.

Ställ aldrig ner maskinen med motorn i drift utan att du har uppsikt över den. VIKTIGT! Detta avsnitt behandlar grundläggande säkerhetsregler för arbete med röjsåg och trimmer. När du råkar ut för en situation som gör dig osäker angående fortsatt användning ska du rådfråga en expert. Vänd dig till din återförsäljare eller din serviceverkstad. Undvik all användning du anser dig otillräckligt kvalificerad för. Före användning måste du förstå skillnaden mellan skogsröjning, gräsröjning och grästrimning. Grundläggande säkerhetsregler

För att säkerställa att inte människor, djur eller annat kan påverka din kontroll över maskinen.

För att säkerställa att inte människor, djur eller annat riskerar att komma i kontakt med skärutrustningen eller lösa föremål som slungas iväg av skärutrustningen.

OBS! Använd aldrig maskinen utan möjlighet att kunna påkalla hjälp i händelse av olycka.

Inspektera arbetsområdet. Avlägsna alla lösa föremål, så som stenar, krossat glas, spikar, ståltråd, snören med mera, som kan slungas iväg eller sno in sig i skärutrustningen.

Undvik användning vid ogynnsamma väderleksförhållanden. Exempelvis tät dimma, kraftigt regn, hård vind, stark kyla, osv. Att arbeta i dåligt väder är tröttsamt och kan skapa farliga omständigheter, exempelvis halt underlag, påverkande på trädets fallriktning, m.m.

Se till att du kan gå och stå säkert. Titta efter eventuella hinder vid en oväntad förflyttning (rötter, stenar, grenar, gropar, diken, osv.). Iaktta stor försiktighet vid arbete i sluttande terräng.

VARNING! Varken användaren av maskinen eller någon annan får försöka att dra undan det skurna materialet när motorn eller skärutrustningen roterar, eftersom detta kan medföra allvarliga skador. Stanna motorn och skärutrustningen innan du tar bort material som lindats runt klingaxeln, eftersom det annars finns risk för skador. Under samt en stund efter användning kan vinkelväxeln vara varm. Det finns risk för brännskada vid kontakt.

VARNING! Varning för utslungade föremål. Använd alltid godkända ögonskydd. Luta dig aldrig över skärutrustningens skydd. Stenar, skräp m.m. kan kastas upp i ögonen och vålla blindhet eller allvarliga skador. Håll obehöriga på avstånd. Barn, djur, åskådare och medhjälpare ska befinna sig utanför säkerhetszonen på 15 m. Stanna maskinen omedelbart om någon närmar sig. Sväng aldrig runt med maskinen utan att först kontrollera bakåt att ingen befinner sig inom säkerhetszonen.

Håll god balans och säkert fotfäste. Svenska – 97 H1151554-10,253RJ.fm Page 98 Tuesday, April 28, 2009 3:56 PM ARBETSTEKNIK Grundläggande arbetsteknik

Släpp ner motorn på tomgångsvarvtal efter varje arbetsmoment. Längre tids fullvarv utan att motorn belastas kan ge allvarlig motorskada. Låt stödkoppen ligga an lätt mot marken. Den är till för att skydda klingan från markansättning.

Minska risken för att materialet ska lindas runt klingan genom att följa dessa regler: 1 Arbeta alltid med full gas.

VARNING! Ibland fastnar grenar eller gräs mellan skydd och skärutrustning. Stanna alltid motorn vid rengöring. VARNING! Maskiner som är försedda med sågklingor eller gräsknivar kan rycka våldsamt i sidled när klingan eller kniven kommer i kontakt med ett fast föremål. Detta kallas kast. Ett kast kan vara så kraftigt att maskinen och/eller den som handhar den knuffas åt oberäkneligt håll, och kan medföra att kontrollen över maskinen går förlorad. Kast kan inträffa utan förvarning om maskinen hakar i något, stannar eller kör fast. Kast inträffar oftare i områden där det är svårt att se det material som kapas eller skärs. Undvik att såga i skärområdet mellan klockan 12 och 3 på klingan. Av klingans rotationshastighet kan kast inträffa just i detta ansättningsområde på klingan, då ansättning sker på grövre stammar. 2 Undvik det just skurna materialet under returrörelsen.

Grästrimning med trimmerhuvud Trimning

Håll trimmerhuvudet strax ovanför marken och luta det i vinkel. Det är linans ände som utför arbetet. Låt linan arbeta i sin egen takt. Pressa aldrig in linan i materialet som ska tas bort.

Linan avlägsnar lätt gräs och ogräs intill väggar, staket, träd och rabatter, men den kan också skada ömtålig bark på träd och buskar samt skada staketstolpar.

Minska risken för skador på växtligheten genom att korta linan till 10-12 cm och minska motorvarvtalet. Gräsröjning med gräsklinga

Gräsklingor och gräsknivar får ej användas till vedartade stammar.

För alla typer av högt eller kraftigt gräs används gräsklinga.

Gräs mejas ned med pendlande rörelse i sidled, där rörelse från höger till vänster är röjningsmomentet och rörelse från vänster till höger är returrörelse. Låt klingan arbeta med vänstra sidan (mellan klockan 8 och 12).

Om klingan lutas något åt vänster vid gräsröjning, samlas gräset i en sträng som underlättar uppsamling vid t ex krattning.

Sträva efter att arbeta rytmiskt. Stå stadigt med fötterna isär. Flytta framåt efter returrörelsen och ställ dig stadigt igen. 98 – Svenska Stanna motorn, lossa selen och placera maskinen på marken innan du samlar ihop det skurna materialet. Renskrapning

Skrapningstekniken avlägsnar all oönskad vegetation. Håll trimmerhuvudet strax ovanför marken och luta det. Låt linans ände slå mot marken runt träd, stolpar, statyer och liknande. OBS! Denna teknik ökar slitaget på linan.

Linan slits fortare och måste matas fram oftare vid arbete mot stenar, tegel, betong, metallstaket etc än vid kontakt med träd och trästaket.

Vid trimning och skrapning ska du använda mindre än full gas, för att linan ska hålla längre och trimmerhuvudet ska slitas mindre. H1151554-10,253RJ.fm Page 99 Tuesday, April 28, 2009 3:56 PM ARBETSTEKNIK Klippning

Trimmern är idealisk för klippning på platser som är svåra att komma åt med en vanlig gräsklippare. Håll linan parallell med marken vid klippning. Undvik att trycka ned trimmerhuvudet mot marken eftersom detta kan förstöra gräsmattan och skada redskapet.

Undvik att låta trimmerhuvudet ha ständig kontakt med marken under normal klippning. En sådan ständig kontakt kan vålla skador och slitage på trimmerhuvudet. Sopning

Den roterande linans fläktverkan kan användas för snabb och enkel rengöring. Håll linan parallell med och över de ytor som ska sopas och för redskapet fram och tillbaka.

Vid klippning och sopning ska du använda full gas för att få ett bra resultat. Svenska – 99 H1151554-10,253RJ.fm Page 100 Tuesday, April 28, 2009 3:56 PM UNDERHÅLL Förgasare Ljuddämpare Justering av tomgång (T) Kontrollera att luftfiltret är rent. När tomgången är korrekt inställd, skall skärutrustningen ej rotera. Om justering krävs, stäng (medurs) T-skruven med motorn igång tills skärutrustningen börjar rotera. Öppna (moturs) skruven tills skärutrustningen stannar. Korrekt tomgångsvarvtal har uppnåtts när motorn går jämnt i alla positioner, med god marginal till det varvtal då skärutrustningen börjar rotera.

VARNING! Kan tomgångsvarvtalet ej justeras så att skärutrustningen står stilla, kontakta din återförsäljare/ serviceverkstad. Använd inte maskinen förrän den är korrekt inställd eller reparerad. OBS! Vissa ljuddämpare är försedda med katalysator. Se kapitel Tekniska data för att ta reda på om din maskin är försedd med katalysator. Ljuddämparen är utformad för att dämpa ljudnivån och för att leda avgaserna bort från användaren. Avgaserna är heta och kan innehålla gnistor vilka kan orsaka brand om avgaserna riktas mot ett torrt och brännbart material. Vissa ljuddämpare är utrustade med ett speciellt gnistfångarnät. Om Din maskin är utrustad med en sådan ljuddämpare bör nätet rengöras en gång per vecka. Detta görs bäst med en stålborste. På ljuddämpare utan katalysator bör nätet rengöras och eventuellt bytas en gång per vecka. På katalysatorljuddämpare skall nätet kontrolleras och eventuellt rengöras en gång per månad. Vid ev. skador på nätet skall detta bytas. Om nätet ofta är igensatt, kan detta vara ett tecken på att katalysatorns funktion är nedsatt. Kontakta din återförsäljare för kontroll. Med ett igensatt nät överhettas maskinen med skador på cylinder och kolv som följd. OBS! Använd aldrig maskinen med en ljuddämpare som är i dåligt skick.

100 – Svenska VARNING! Katalysatorljuddämparen blir mycket het såväl vid användning som efter stopp. Detta gäller även vid tomgångskörning. Beröring kan orsaka brännskador på huden. Var uppmärksam på brandfaran! H1151554-10,253RJ.fm Page 101 Tuesday, April 28, 2009 3:56 PM UNDERHÅLL Kylsystem

Onormalt hög bränsleförbrukning. För att erhålla en så låg driftstemperatur som möjligt är maskinen utrustad med ett kylsystem.

Rengör filtret efter 25 timmars drift eller oftare om förhållandena är ovanligt dammiga. Rengöring av luftfilter Kylsystemet består av:

Kylflänsar på cylindern.

Luftintag. Rengör kylsystemet med en borste en gång per vecka, vid svårare förhållanden oftare. Ett smutsigt eller igensatt kylsystem leder till överhettning av maskinen med skador på cylinder och kolv som följd. Demontera luftfilterkåpan och tag bort filtret. Tvätta det rent i varmt tvålvatten. Se till att filtret är torrt då det åter monteras. Ett länge använt luftfilter kan aldrig bli fullständigt rent. Därför måste filtret med jämna mellanrum ersättas med ett nytt. Ett skadat luftfilter måste alltid bytas ut. Bränslefilter Luftfilter Luftfiltret skall regelbundet rengöras från damm och smuts för att undvika:

Bränslefilter När motorn inte får något bränsle, kontrollera att tanklocket och bränslefiltret inte är blockerade. Svenska – 101 H1151554-10,253RJ.fm Page 102 Tuesday, April 28, 2009 3:56 PM UNDERHÅLL Vinkelväxel Vinkelväxeln är från fabriken fylld med lämplig mängd fett. Innan maskinen tas i bruk bör man dock kontrollera att växeln är fylld med fett till 3/4. Använd HUSQVARNA specialfett. Smörjmedlet i växelhuset behöver normalt inte bytas annat än vid eventuella reparationer. Tändstift Tändstiftets kondition påverkas av:

En felaktigt inställd förgasare.

En felaktig oljeblandning i bränslet (för mycket eller felaktig olja).

Ett smutsigt luftfilter. Dessa faktorer orsakar beläggningar på tändstiftets elektroder och kan förorsaka driftstörningar och startsvårigheter. Om maskinens effekt är låg, om den är svår att starta eller om tomgången är orolig: kontrollera alltid först tändstiftet innan ytterligare åtgärder vidtages. Om tändstiftet är igensatt, rengör det och kontrollera samtidigt att elektrodgapet är 0,6-0,7 mm. Tändstiftet bör bytas efter ungefär en månad i drift eller om nödvändigt tidigare. OBS! Använd alltid rekommenderad tändstiftstyp! Felaktigt tändstift kan förstöra kolv/cylinder. Se till att tändstiftet har s.k. radioavstörning. 102 – Svenska H1151554-10,253RJ.fm Page 103 Tuesday, April 28, 2009 3:56 PM UNDERHÅLL Underhållsschema Nedan följer en lista över den skötsel som skall utföras på maskinen. De flesta av punkterna finns beskrivna i avsnittet Underhåll. Användaren får endast utföra sådana underhålls- och servicearbeten som beskrivs i denna bruksanvisning. Mer omfattande ingrepp skall utföras av en auktoriserad serviceverkstad. Underhåll Daglig tillsyn Rengör maskinen utvändigt.

Kontrollera att selen är oskadad.

Kontrollera att gasreglagespärr och gasreglage fungerar säkerhetsmässigt.

Kontrollera att handtaget och styret är hela och sitter fast ordentligt.

Kontrollera att stoppkontakten fungerar.

Kontrollera att skärutrustningen inte roterar på tomgång.

Rengör luftfiltret. Byt om det behövs.

Kontrollera att skyddet är oskadat och fritt från sprickbildning. Byt skydd om det utsatts för slag eller har sprickor.

Kontrollera klingan så att den är väl centrerad, har god skärpa och ej har sprickbildningar. En ocentrerad klinga ger upphov till vibrationer som kan orsaka maskinskada.

Kontrollera att trimmerhuvudet är oskadat och inte har några sprickor. Byt trimmerhuvudet om det behövs.

Kontrollera att skärutrustningens låsmutter är korrekt åtdragen.

Se till att klingans transportskydd är helt och att det kan sättas fast ordentligt.

Kontrollera att skruvar och muttrar är åtdragna.

Kontrollera att inget bränsleläckage finns från motor, tank eller bränsleledningar.

Kontrollera att vibrations-isolatorerna inte är skadade.

Rengör tändstiftet utvändigt. Demontera det och kontrollera elektrodavståndet. Justera avståndet till 0,6-0,7 mm eller byt tändstift. Se till att tändstiftet har s.k. radioavstörning.

Rengör förgasaren utvändigt och utrymmet runt denna.

Kontrollera att vinkelväxeln är fylld till 3/4 med smörjmedel. Fyll på med specialfett om det behövs.

Månadstillsyn Rengör ljuddämparen.

Kontrollera att bränslefiltret ej är förorenat eller att bränsleslangen har sprickor eller andra defekter. Byt om erforderligt.

Kontrollera alla kablar och anslutningar.

Kontrollera koppling, kopplingsfjädrar och kopplingstrumma med avseende på slitage. Byt om nödvändigt hos auktoriserad serviceverkstad.

Byt tändstift. Se till att tändstiftet har s.k. radioavstörning.

Max. motoreffekt enligt ISO 8893 2,3/9500 Katalysatorljuddämpare Nej Tändsystem Tillverkare/typ av tändsystem Oppama Tändstift

Elektrodgap, mm 0,6-0,7 Bränsle-/smörjsystem Tillverkare/typ av förgasare Walbro WT Volym bensintank, liter 0,8 Vikt Vikt, utan bränsle, skärutrustning och skydd, kg 7,9 Bulleremissioner (se anm. 1) Ljudeffektnivå, uppmätt dB(A)

Ljudnivåer (se anm. 2) Ekvivalent ljudtrycksnivå vid användarens öra, uppmätt enligt EN ISO 22868, dB(A), min/max: 101/105 Vibrationsnivåer Vibrationsnivåer i handtag, uppmätt enligt EN ISO 22867, m/s2 Vid tomgång, vänster/höger handtag, min: 1,1/2,0 Vid tomgång, vänster/höger handtag, max: 1,8/3,0 Vid rusvarv, vänster/höger handtag, min: 3,7/3,0 Vid rusvarv, vänster/höger handtag, max: 9,3/12,2 Anm. 1: Emission av buller till omgivningen uppmätt som ljudeffekt (LWA) enligt EG-direktiv 2000/14/EG. Anm. 2: Ekvivalent ljudtrycksnivå beräknas som den tidsviktade energisumman för ljudtrycksnivåerna vid olika driftstillstånd under följande tidsindelning: 1/2 tomgång och 1/2 max varvtal. OBS! Ljudtrycket vid användarens öra och vibrationer i handtag är mätta med alla till maskinen godkända skärutrustningar. I tabellen anges lägsta och högsta värde. 104 – Svenska H1151554-10,253RJ.fm Page 105 Tuesday, April 28, 2009 3:56 PM TEKNISKA DATA Godkända tillbehör Gräsklinga/gräskniv Trimmerhuvud Stödkopp Typ Skydd för skärutrustning, Art. nr. Multi 300-3 (Ø 300 3-tänder) 537 33 16-03 Multi 275-4 (Ø 275 4-tänder) 537 33 16-03 T45x 537 33 16-03 T55x 537 33 16-03 Fast
