BRUGSANVISNING 253 RJ HUSQVARNA

Onödigt slitage på motorns delar.

Sikkerhedshjelm, hvor der er risiko for nedfaldende genstande

Godkendt øjenværn Støjemissioner til omgivelserne i henhold til EF-direktiv. Maskinens emission fremgår af kapitlet Tekniske data og af en mærkat. Undgå at berøre de varme flader. Maks. omdrejningstal på udgående aksel, rpm Andre symboler/etiketter på maskinen gælder specifikke krav for certificering på visse markeder. Dette produkt er i overensstemmelse med gældende CE-direktiv. Kontrol og/eller vedligeholdelse skal udføres med slukket motor, med stopkontakten på STOP. Pas på udslyngede genstande og rikochettering. Brugeren af maskinen skal under arbejdets udførelse sørge for, at ingen mennesker eller dyr kommer nærmere end 15 meter. Brug altid godkendte beskyttelseshandsker. 15 m 50FT 15 m 50FT Maskiner udstyret med savklinger eller græsklinger kan blive kastet voldsomt til siden, hvis klingen kommer i kontakt med en fast genstand. Dette kaldes kickback. Klingen kan amputere en arm eller et ben. Sørg altid for, at personer og dyr opholder sig på en afstand af mindst 15 meter fra maskinen. Pilmarkeringer, som viser grænser for håndtagsholderens placering. Brug altid godkendte beskyttelseshandsker. 106 – Danish Regelmæssig rengøring kræves. Visuel kontrol. H1151554-10,253RJ.fm Page 107 Tuesday, April 28, 2009 3:56 PM INDHOLD Indhold SYMBOLFORKLARING Symboler .............................................................. INDHOLD Indhold .................................................................. Inden start skal du være opmærksom på følgende: INDLEDNING Til vore kunder! ..................................................... HVAD ER HVAD? Hvad er hvad? ...................................................... GENERELLE SIKKERHEDSINSTRUKTIONER Vigtigt ................................................................... Personligt beskyttelsesudstyr ............................... Maskinens sikkerhedsudstyr ................................ Skæreudstyr ......................................................... MONTERING Montering af J-håndtag ....................................... Montering af klinge og trimmerhoved ................... Montering af transportbeskyttelse ........................

Læs brugsanvisningen omhyggeligt igennem.

ADVARSEL! Langvarig eksponering for støj kan medføre permanente høreskader. Brug derfor altid godkendt høreværn. ADVARSEL! Maskinens oprindelige udformning må under ingen omstændigheder ændres uden producentens samtykke. Brug altid originaltilbehør. Ikke-autoriserede ændringer og/eller ikke-godkendt tilbehør kan medføre alvorlige skader eller døden for brugeren eller andre. ADVARSEL! En rydningssav, buskrydder eller trimmer kan, hvis den bruges forkert eller skødesløst, være et farligt redskab, som kan forårsage alvorlige skader eller dødsfald for brugeren eller andre. Det er meget vigtigt, at du læser og forstår indholdet i denne brugsanvisning.

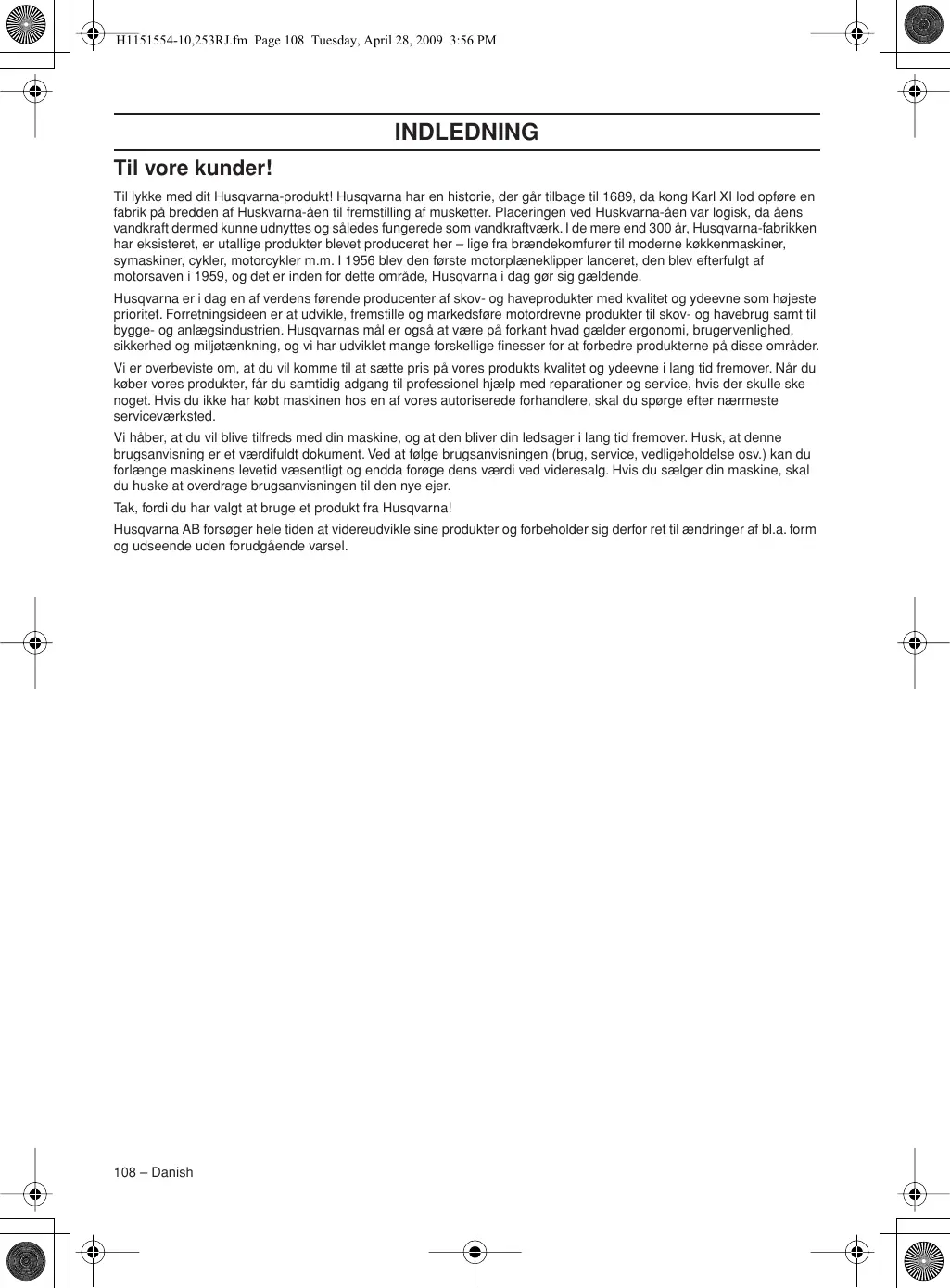

Danish – 107 H1151554-10,253RJ.fm Page 108 Tuesday, April 28, 2009 3:56 PM INDLEDNING Til vore kunder! Til lykke med dit Husqvarna-produkt! Husqvarna har en historie, der går tilbage til 1689, da kong Karl XI lod opføre en fabrik på bredden af Huskvarna-åen til fremstilling af musketter. Placeringen ved Huskvarna-åen var logisk, da åens vandkraft dermed kunne udnyttes og således fungerede som vandkraftværk. I de mere end 300 år, Husqvarna-fabrikken har eksisteret, er utallige produkter blevet produceret her – lige fra brændekomfurer til moderne køkkenmaskiner, symaskiner, cykler, motorcykler m.m. I 1956 blev den første motorplæneklipper lanceret, den blev efterfulgt af motorsaven i 1959, og det er inden for dette område, Husqvarna i dag gør sig gældende. Husqvarna er i dag en af verdens førende producenter af skov- og haveprodukter med kvalitet og ydeevne som højeste prioritet. Forretningsideen er at udvikle, fremstille og markedsføre motordrevne produkter til skov- og havebrug samt til bygge- og anlægsindustrien. Husqvarnas mål er også at være på forkant hvad gælder ergonomi, brugervenlighed, sikkerhed og miljøtænkning, og vi har udviklet mange forskellige finesser for at forbedre produkterne på disse områder. Vi er overbeviste om, at du vil komme til at sætte pris på vores produkts kvalitet og ydeevne i lang tid fremover. Når du køber vores produkter, får du samtidig adgang til professionel hjælp med reparationer og service, hvis der skulle ske noget. Hvis du ikke har købt maskinen hos en af vores autoriserede forhandlere, skal du spørge efter nærmeste serviceværksted. Vi håber, at du vil blive tilfreds med din maskine, og at den bliver din ledsager i lang tid fremover. Husk, at denne brugsanvisning er et værdifuldt dokument. Ved at følge brugsanvisningen (brug, service, vedligeholdelse osv.) kan du forlænge maskinens levetid væsentligt og endda forøge dens værdi ved videresalg. Hvis du sælger din maskine, skal du huske at overdrage brugsanvisningen til den nye ejer. Tak, fordi du har valgt at bruge et produkt fra Husqvarna! Husqvarna AB forsøger hele tiden at videreudvikle sine produkter og forbeholder sig derfor ret til ændringer af bl.a. form og udseende uden forudgående varsel. 108 – Danish H1151554-10,253RJ.fm Page 109 Tuesday, April 28, 2009 3:56 PM HVAD ER HVAD?

Klinge 15 Brændstoftank

Påfyldning af smøremiddel, vinkelgear 17 Medbringer

Beskyttelse til skæreudstyr 18 Støttekop

Ophæng til sele 22 Transportbeskyttelse

Stopkontakt 23 Låsepind 10 Gasregulering 24 Sele 11 Gasreguleringslås 25 Brugsanvisning 12 Tændhætte og tændrør 26 Luftfilterdæksel 13 Cylinderdæksel 27 Choker 14 Starthåndtag 28 Brændstofpumpe Danish – 109 H1151554-10,253RJ.fm Page 110 Tuesday, April 28, 2009 3:56 PM GENERELLE SIKKERHEDSINSTRUKTIONER Vigtigt Personligt beskyttelsesudstyr VIGTIGT! VIGTIGT! Maskinen er kun konstrueret til græstrimning. En rydningssav, buskrydder eller trimmer kan, hvis den bruges forkert eller skødesløst, være et farligt redskab, som kan forårsage alvorlige skader eller dødsfald for brugeren eller andre. Det er meget vigtigt, at du læser og forstår indholdet i denne brugsanvisning. Det eneste tilbehør, du må anvende motorenheden som drivkilde til, er det skæreudstyr, vi anbefaler i kapitlet Tekniske data. Brug aldrig maskinen, hvis du er træt, hvis du har drukket alkohol, eller hvis du tager medicin, som kan påvirke dit syn, dit overblik eller din kropskontrol. Brug personligt beskyttelsesudstyr. Se instruktionerne i afsnittet ”Personligt beskyttelsesudstyr”. Ved enhver anvendelse af maskinen skal der bruges godkendt personligt beskyttelsesudstyr. Det personlige beskyttelsesudstyr udelukker ikke risikoen for skader, men det mindsker effekten af en skade ved en ulykke. Bed din forhandler om hjælp ved valg af udstyr. Brug aldrig en maskine, der er blevet ændret, så den ikke længere svarer til originalmodellen. Brug aldrig en maskine, som er behæftet med fejl. Følg vedligeholdelses-, kontrol- og serviceinstruktionerne i denne brugsanvisning. Visse vedligeholdelses- og serviceforanstaltninger må kun udføres af erfarne og kvalificerede specialister. Se instruktionerne i afsnittet Vedligeholdelse. Alle afskærmninger, skærme og greb skal monteres, før du starter maskinen. Kontrollér, at tændhætten og tændkablet er intakte, så du ikke får stød. Brugeren af maskinen skal sørge for, at ingen mennesker eller dyr kommer nærmere end 15 meter under arbejdet. Da flere brugere kan arbejde inden for samme arbejdsområde, skal sikkerhedsafstanden være mindst det dobbelte af længden på et træ, dog mindst 15 meter.

ADVARSEL! Maskinens tændingssystem skaber et elektromagnetisk felt under brug. Dette felt kan i nogle tilfælde påvirke pacemakere. For at reducere risikoen for alvorlige eller endda dødbringende skader anbefaler vi, at personer med pacemakere kontakter deres læge og producenten af pacemakeren, før de tager maskinen i brug. ADVARSEL! At køre en motor i et lukket eller dårligt udluftet rum kan medføre døden som følge af kvælning eller kulilteforgiftning.

ADVARSEL! Vær altid opmærksom på advarselssignaler eller tilråb, når høreværnet bruges. Tag altid høreværnet af, så snart motoren er standset. HJELM Sikkerhedshjelm, hvor der er risiko for nedfaldende genstande

Høreværn med tilstrækkelig dæmpning skal bruges. ØJENVÆRN Godkendt øjenværn skal altid anvendes. Hvis der anvendes visir, skal der også anvendes godkendte beskyttelsesbriller. Med godkendte beskyttelsesbriller menes briller, som opfylder standarden ANSI Z87.1 for USA eller EN 166 for EU-lande. HANDSKER Handsker skal benyttes, når det er nødvendigt, f.eks. ved montering af skæreudstyr. 110 – Danish H1151554-10,253RJ.fm Page 111 Tuesday, April 28, 2009 3:56 PM GENERELLE SIKKERHEDSINSTRUKTIONER STØVLER Anvend støvler med stålsnude og skridsikre såler grebet om håndtaget slippes, sættes både gasreguleringen og gasreguleringslåsen tilbage i deres respektive udgangsstilling. Dette sker via to af hinanden uafhængige returfjedersystemer. Denne stilling bevirker, at gasreguleringen automatisk låses i ”tomgang”. TØJ Brug rivefast materiale i tøjet og undgå alt for løstsiddende tøj, som nemt sætter sig fast i kviste og grene. Brug altid kraftige, lange bukser. Bær ikke smykker, shorts eller sandaler, og gå ikke barfodet. Sørg for, at håret ikke hænger neden for skuldrene.

Forbindingskasse skal altid findes i nærheden. Kontrollér, at gasreguleringen er låst i tomgangsstilling, når gasreguleringslåsen befinder sig i udgangsstilling. Maskinens sikkerhedsudstyr I dette afsnit forklares mere om maskinens sikkerhedsdetaljer, hvilken funktion de har, samt hvordan kontrol og vedligeholdelse skal udføres for at sikre, at de fungerer. Se kapitel Hvad er hvad? for at se, hvor disse detaljer er placeret på maskinen. Tryk gasreguleringslåsen ind, og kontrollér, at den vender tilbage til udgangsstillingen, når den slippes. Maskinens levetid kan forkortes, og risikoen for ulykker kan øges, hvis maskinen ikke vedligeholdes korrekt, og hvis service og/eller reparation ikke udføres fagligt korrekt. Hvis du har brug for yderligere oplysninger, kan du kontakte nærmeste serviceværksted. VIGTIGT! Al service og reparation af maskinen kræver specialuddannelse. Dette gælder særligt maskinens sikkerhedsudstyr. Hvis maskinen ikke klarer nogen af de nedennævnte kontroller, skal du kontakte dit serviceværksted. Ved at købe nogle af vores produkter kan du være sikker på at få en faglig korrekt reparation og service. Hvis maskinen er købt et sted, som ikke er en af vores serviceydende forhandlere, skal du spørge dem efter det nærmeste serviceværksted.

ADVARSEL! Brug aldrig en maskine med defekt sikkerhedsudstyr. Maskinens sikkerhedsudstyr skal kontrolleres og vedligeholdes som beskrevet i dette afsnit. Klarer maskinen ikke alle kontrollerne, skal du kontakte et serviceværksted for at få den repareret. Gasreguleringslås Gasreguleringslåsen er konstrueret med henblik på at forhindre ufrivillig aktivering af gasreguleringen. Når spærren (A) trykkes ned mod håndtaget (= når man holder om håndtaget) frikobles gasreguleringen (B). Når Kontrollér, at gasreguleringen og gasreguleringslåsen går let, og at returfjedersystemet fungerer. Se anvisningerne under overskriften Start. Start maskinen, og giv fuld gas. Slip gasreguleringen, og kontrollér, at skæreudstyret standser, og at det forbliver i stilstand. Hvis skæreudstyret roterer med gasreguleringen i tomgangsstilling, skal karburatorens Danish – 111 H1151554-10,253RJ.fm Page 112 Tuesday, April 28, 2009 3:56 PM GENERELLE SIKKERHEDSINSTRUKTIONER tomgangsjustering kontrolleres. Se anvisningerne under overskriften Vedligeholdelse. Brug altid den anbefalede beskyttelse for det pågældende skæreudstyr. Se kapitlet Tekniske data.

ADVARSEL! Intet skæreudstyr må under nogen omstændigheder bruges, uden at en godkendt beskyttelse er monteret. Se kapitlet Tekniske data. Hvis forkert eller defekt beskyttelse monteres, kan det forårsage alvorlige personskader. Vibrationsdæmpningssystem Din maskine er udstyret med et vibrationsdæmpningssystem, som er konstrueret med henblik på at give en så vibrationsfri og behagelig brug som muligt. Stopkontakt Stopkontakten skal bruges til at slukke for motoren. Start motoren, og kontrollér, at motoren slukkes, når stopkontakten sættes i stopposition. Beskyttelse til skæreudstyr Denne beskyttelse er beregnet til at forhindre, at der slynges løse genstande mod brugeren. Beskyttelsen forhindrer også, at brugeren kommer i kontakt med skæreudstyret. Brug af forkert opviklet snor eller uslebet, forkert skæreudstyr (forkert type eller forkert tilfilet, se anvisningerne under overskriften Filning af klinge) øger vibrationsniveauet. Maskinens vibrationsdæmpningssystem reducerer overførslen af vibrationer mellem motorenheden/ skæreudstyret og maskinens håndtagsenhed. Kontrollér regelmæssigt vibrationsdæmpningselementerne for materialerevner og deformationer Kontrollér, at Kontrollér, at beskyttelsen er intakt og fri for revner. Udskift beskyttelsen, hvis den har været udsat for slag eller har revner. 112 – Danish H1151554-10,253RJ.fm Page 113 Tuesday, April 28, 2009 3:56 PM GENERELLE SIKKERHEDSINSTRUKTIONER vibrationsdæmpningskomponenterne er intakte og fast forankrede.

ADVARSEL! Overeksponering af vibrationer kan medføre blodkar- eller nerveskader hos personer med blodcirkulationsproblemer. Kontakt en læge, hvis du oplever kropslige symptomer, som kan relateres til overeksponering af vibrationer. Eksempler på sådanne symptomer er følelsesløshed, manglende følesans, ”kildren”, ”stikken”, smerte, manglende eller reduceret styrke i forhold til normalt, forandringer i hudens farve eller i dens overflade. Disse symptomer forekommer almindeligvis i fingre, hænder eller håndled. Risiciene kan øges ved lave temperaturer. Kontrollér regelmæssigt, at lyddæmperen sidder fast i maskinen. Er din maskines lyddæmper udstyret med et gnistfangernet, skal dette renses regelmæssigt. Et tilstoppet net medfører, at motoren kører varm med alvorlig motorskade til følge.

Lyddæmper Lyddæmperen er konstrueret med henblik på at give et så lavt lydniveau som muligt samt lede motorens udstødningsgasser væk fra brugeren. Lyddæmpere udstyret med katalysator er desuden konstrueret med henblik på at reducere skadelige stoffer i udstødningsgasserne.

For lyddæmpere er det meget vigtigt, at instruktionerne for kontrol, vedligeholdelse og service overholdes. Brug aldrig en maskine med en defekt lyddæmper. ADVARSEL! Katalysatorlyddæmperen bliver meget varm både under brug og efter stop. Dette gælder også ved tomgangskørsel. Berøring kan give forbrændinger på huden. Vær opmærksom på brandfaren! ADVARSEL! Lyddæmperen indeholder kemikalier, som kan være kræftfremkaldende. Undgå kontakt med disse elementer, hvis lyddæmperen bliver beskadiget. ADVARSEL! Husk, at: Motorens udstødningsgasser er varme og kan indeholde gnister, som kan forårsage brand. Start derfor aldrig maskinen indendørs eller i nærheden af brandfarligt materiale! Låsemøtrik Låsemøtrik anvendes til fastgørelse af visse typer skæreudstyr. Spænd møtrikken mod skæreudstyrets rotationsretning ved montering. Løsn møtrikken i skæreudstyrets rotationsretning ved afmontering. (OBS! Møtrikken har Danish – 113 H1151554-10,253RJ.fm Page 114 Tuesday, April 28, 2009 3:56 PM GENERELLE SIKKERHEDSINSTRUKTIONER venstregevind.) Tilspænd møtrikken med klinkemøtriknøglen. Skæreudstyr Græsklinge og græskniv er beregnet til rydning af grovere græs. Trimmerhoved er beregnet til græstrimning. Låsemøtrikkens nylonlås må ikke være så slidt, at den kan drejes med fingrene. Låsen skal holde mindst 1,5 Nm. Møtrikken skal udskiftes, når den har været skruet på ca. 10 gange. Skæreudstyr Grundregler Dette afsnit behandler, hvordan du med korrekt vedligeholdelse og ved brug af korrekt type skæreudstyr:

Øger skæreudstyrets levetid. Brug kun skæreudstyr sammen med den beskyttelse, som vi anbefaler! Se kapitlet Tekniske data. VIGTIGT! Brug kun skæreudstyr sammen med den beskyttelse, som vi anbefaler! Se kapitlet Tekniske data. Se anvisningerne til skæreudstyret for korrekt indføring af line og valg af korrekt diameter for line. Hold klingens skæretænder i god stand og med korrekt skærpning! Følg vore anbefalinger. Se også instruktionen på klingeemballagen.

ADVARSEL! Stands altid motoren, inden du foretager arbejde på skæreudstyret. Denne fortsætter med at rotere, også efter at gasreguleringen er sluppet. Kontrollér, at skæreudstyret er standset helt, og fjern kablet fra tændrøret, inden du begynder at arbejde på udstyret. ADVARSEL! Et forkert skæreudstyr eller en forkert filet klinge øger risikoen for kast. 114 – Danish Hold klingens skæretænder i god stand og med korrekt skærpning! Følg vores instruktioner, og brug anbefalet ryttermål. En forkert skærpet eller beskadiget klinge øger risikoen for ulykker. Kontrollér skæreudstyret med hensyn til skader og revnedannelse. Et beskadiget skæreudstyr skal altid udskiftes. H1151554-10,253RJ.fm Page 115 Tuesday, April 28, 2009 3:56 PM GENERELLE SIKKERHEDSINSTRUKTIONER Filning af græskniv og græsklinge

Se skæreudstyrets emballage for at få oplysninger om korrekt filning. Klingen og kniven slibes med en fladfil med enkeltskær.

Fil alle ægge lige meget for at bevare balancen.

ADVARSEL! Kassér altid en klinge, som er bøjet, skæv, sprækket, bristet eller på anden måde beskadiget. Prøv aldrig at rette en skæv klinge op med henblik på genbrug. Brug kun originalklinger af foreskreven type. Trimmerhoved VIGTIGT! Sørg altid for, at trimmerlinen rulles hårdt og jævnt på tromlen, ellers opstår der sundhedsfarlige vibrationer i maskinen.

Brug kun de trimmerhoveder og trimmerliner, som anbefales. De er testet af producenten for at passe til en vis motorstørrelse. Dette er specielt vigtigt, når der bruges et fuldautomatisk trimmerhoved. Brug kun anbefalet skæreudstyr. Se kapitlet Tekniske data.

Generelt kræver en mindre maskine små trimmerhoveder og vice versa. Dette skyldes, at motoren ved klipning med line både skal slynge linen radialt fra trimmerhovedet og møde modstanden fra det græs, som klippes.

Linens længde er også vigtig. En længere line kræver større motorstyrke end en kort med samme diameter på linen.

Sørg for, at den kniv, som sidder på trimmerbeskyttelsen, er intakt. Den bruges til at skære linen af til korrekt længde.

For at opnå en længere levetid for linen kan den lægges i vand et par døgn. Linen bliver da mere sej og holder længere. Danish – 115 H1151554-10,253RJ.fm Page 116 Tuesday, April 28, 2009 3:56 PM MONTERING Montering af J-håndtag

Anbring håndtaget mod styrestangen. Husk, at håndtaget skal monteres neden for pilmarkeringen på styrestangen. Montering af klinge og trimmerhoved

Skub afstandsstykket ind i sporet på loophåndtaget.

Monter møtrikken og skruen. Spænd ikke for hårdt.

J-håndtaget monteres på loop-håndtaget med tre skruer som vist på billedet. ADVARSEL! Ved montering af skæreudstyr er det yderst vigtigt, at medbringerens/ støtteflangens styr placeres korrekt i skæreudstyrets midterste hul. Forkert monteret skæreudstyr kan medføre alvorlige og/eller livsfarlige personskader. ADVARSEL! Intet skæreudstyr må under nogen omstændigheder bruges, uden at en godkendt beskyttelse er monteret. Se kapitlet Tekniske data. Hvis forkert eller defekt beskyttelse monteres, kan det forårsage alvorlige personskader. VIGTIGT! Før sav- eller græsklinge må tages i brug, skal maskinen være forsynet med korrekt styr, klingebeskyttelse og sele. Montering af beskyttelseskappe

Foretag nu en finjustering, så trimmeren giver en bekvem arbejdsstilling. Spænd skruen/ vingemøtrikken. BEMÆRK! Ved anvendelse af trimmerhoved/plastknive og kombibeskyttelse skal beskyttelseskappen altid være monteret. Når der anvendes græsklinge og kombibeskyttelse, skal beskyttelseskappen være demonteret. Klingebeskyttelsen/kombibeskyttelsen (A) sættes fast i fæstet på styrestangen og fastgøres med en skrue. Indpas beskyttelseskappens styr i sporet på kombibeskytteren. Klik derefter beskyttelseskappen fast på beskyttelsen med de fire lynbespændinger.

ADVARSEL! Ved montering af J-håndtag må der kun bruges græsklinger/ græsknive eller trimmerhoved/ plastknive. Savklinge må aldrig bruges sammen med J-håndtag. 116 – Danish H1151554-10,253RJ.fm Page 117 Tuesday, April 28, 2009 3:56 PM MONTERING spændes, når nøglen drejes imod rotationsretningen (OBS! venstregevind). Afmontering af beskyttelseskappen foretages lettest ved hjælp af en skruetrækker, se illustrationen.

Montering af klingebeskyttelse, græsklinge og græskniv

Klingebeskyttelsen/kombibeskyttelsen (A) sættes fast i fæstet på styrestangen og fastgøres med en skrue (L). Brug anbefalet klingebeskyttelse. Se kapitlet Tekniske data. BEMÆRK! Sørg for at beskyttelseskappen er afmonteret.

Monter medbringer (B) på den udgående aksel.

Drej klingeakslen rundt, indtil et af medbringerens huller passer sammen med et tilsvarende hul i gearhuset.

Montér møtrikken (G). Møtrikken skal spændes med et moment på 35-50 Nm (3,5-5 kpm). Brug topnøglen fra værktøjssættet. Hold fast i nøglens skaft så nær som muligt ved klingebeskyttelsen. Møtrikken Monter trimmerbeskyttelse (A) ved arbejde med trimmerhoved. BEMÆRK! Sørg for at beskyttelseskappen er monteret.

Trimmerbeskyttelsen/kombibeskyttelsen sættes fast i fæstet på styrestangen og fastgøres med en skrue (L).

Monter medbringer (B) på den udgående aksel.

Drej klingeakslen rundt, indtil et af medbringerens huller passer sammen med et tilsvarende hul i gearhuset.

Hægt de to fastgøringer (B) ind i åbningerne (C) for at fastgøre transportbeskyttelsen. Jævn skulderbelastning En godt tilpasset sele og maskine gør arbejdet betydeligt lettere. Justér selen for at opnå den bedste arbejdsstilling. Spænd sideremmene, så tyngden fordeles jævnt over begge skuldre. Korrekt højde Tilpasning af sele og rydningssav

Justér skulderremmen, så skæreudstyret løber parallelt med jorden. ADVARSEL! Ved arbejde med rydningssav skal den altid hægte fast i selen. I modsat fald kan du ikke manøvrere rydningssaven sikkert, og dette kan forårsage skade på dig selv eller andre. Brug aldrig en sele med defekt snapudløsning. Snapudløsning Foran er der en lettilgængelig snapudløsning. Brug den, hvis motoren bryder i brand, eller i en anden nødsituation, hvor det gælder om hurtigt at gøre sig fri af selen og maskinen. 118 – Danish Korrekt balance Lad skæreudstyret hvile let mod jorden. Flyt ophængsøjet for at få den rette balance på rydningssaven. H1151554-10,253RJ.fm Page 119 Tuesday, April 28, 2009 3:56 PM

Brændstofsikkerhed Benzin Start aldrig maskinen:

Hvis du har spildt brændstof på den. Aftør alt det spildte brændstof, og lad benzinresterne fordampe.

Hvis du har spildt brændstof på dig selv eller dit tøj, skift tøj. Vask de legemsdele, som har været i kontakt med brændstoffet. Brug vand og sæbe.

Hvis maskinen lækker brændstof. Kontrollere regelmæssigt for lækage fra tankdæksel og brændstofslanger. BEMÆRK! Brug altid kvalitetsbenzin med et oktantal på mindst 90 (RON). Hvis maskinen er forsynet med katalysator (se afsnittet Tekniske data), skal du altid anvende blyfri kvalitetsbenzin iblandet olie. Blyholdig benzin ødelægger katalysatoren. Hvor det er muligt at få miljøtilpasset benzin, såkaldt alkylatbenzin, skal denne anvendes. Transport og opbevaring

Opbevar og transporter maskinen og brændstoffet, så eventuel lækage og dampe ikke risikerer at komme i kontakt med gnister eller åben ild, f.eks. fra elmaskiner, elmotorer, elkontakter/afbrydere eller oliefyr.

Ved opbevaring og transport af brændstof skal der bruges en til formålet passende og godkendt beholder.

Det laveste anbefalede oktantal er 90 (RON). Hvis du kører motoren på benzin med et lavere oktantal end 90, kan der opstå såkaldt bankning. Dette medfører øget motortemperatur, som kan forårsage motorhavari. Ved arbejde med kontinuerligt højt omdrejningstal anbefales et højere oktantal.

Ved længere tids opbevaring af maskinen skal brændstoftanken tømmes. Spørg på den nærmeste benzinstation, hvor du kan komme af med overskydende brændstof.

Sørg for, at maskinen er ordentligt rengjort, og at der er udført fuldstændig service, inden langtidsopbevaring. Totaktsolie

Skæreudstyrets transportbeskyttelse skal altid være monteret under transport og opbevaring af maskinen.

For at undgå utilsigtet start af motoren skal tændhætten altid fjernes, når maskinen ikke skal bruges i længere tid, når den ikke er under opsyn, og når den skal efterses.

ADVARSEL! Vær forsigtig ved håndtering af brændstof. Tænk på brand-, eksplosions- og indåndingsrisikoen. Drivmiddel BEMÆRK! Maskinen er forsynet med en totaktsmotor og skal altid anvendes med en blanding af benzin og totaktsolie. For at sikre et korrekt blandingsforhold er det vigtigt at måle den oliemængde, der skal blandes, helt nøjagtigt. Ved blanding af små brændstofmængder påvirker selv små fejl i oliemængden blandingsforholdet kraftigt.

ADVARSEL! Brændstof og brændstofslanger er meget brandfarlige og kan give alvorlige skader ved indånding og hudeksponering. Vær derfor forsigtig ved håndtering af brændstof, og sørg for god luftventilation ved brændstofhåndtering.

For at opnå det bedste resultat og en optimal funktion skal HUSQVARNAS totaktsolie, som er specielt udviklet til vores luftafkølede totaktsmotorer, anvendes.

Brug aldrig totaktsolie beregnet til vandafkølede udenbordsmotorer, såkaldt outboardolie (kaldes TCW).

En lav oliekvalitet eller en for fed olie/ brændstofblanding kan forværre katalysatorens funktion og reducere dens levetid.

Bland altid benzin og olie i en ren beholder, der er godkendt til benzin.

Begynd altid med at hælde halvdelen af benzinen i. Hæld derefter al olien i. Bland (ryst) brændstofblandingen. Hæld den resterende mængde benzin i.

Bland (ryst) brændstofblandingen omhyggeligt, inden maskinens brændstoftank fyldes. ADVARSEL! Følgende sikkerhedsforskrifter mindsker risikoen for brand: Ryg ikke, og anbring aldrig varme genstande i nærheden af brændstoffet. Tank aldrig med motoren i gang. Stands motoren, og lad den afkøle nogle minutter før tankning. Åbn tankdækslet langsomt ved brændstofpåfyldning, så et eventuelt overtryk langsomt forsvinder. Spænd tankdækslet omhyggeligt efter tankning. Flyt altid maskinen væk fra tankningsstedet inden start.

Bland ikke brændstof til mere end maks. 1 måneds behov. Hvis maskinen ikke bruges i længere tid, skal brændstoftanken tømmes og rengøres.

ADVARSEL! Katalysatorlyddæmperen bliver meget varm både under og efter brug. Dette gælder også ved kørsel i tomgang. Vær opmærksom på brandfaren, specielt ved håndtering i nærheden af brandfarlige emner og/eller gasser. 120 – Danish

Anvend en brændstofdunk med overløbssikring.

Tør rent omkring tankdækslet. Forureninger i tanken kan medføre driftsforstyrrelser.

Brug aldrig maskinen uden beskyttelse eller med defekt beskyttelse.

Alle dæksler skal være monteret korrekt og være fejlfri før start af maskinen.

Kontrollér, at klingen ikke har revner i tandbunde eller i midterhullet. Den almindeligste årsag til revnedannelse er, at der er opstået skarpe hjørner i tandbundene ved filning, eller at klingen er blevet brugt med sløve tænder. Kassér klingen, hvis der konstateres revner. trimmerbeskyttelse, hvis de har været udsat for slag eller er revnet. Start og stop

Kontrollér, at støtteflangen ikke har revner på grund af metaltræthed eller for hård tilspænding. Kassér støtteflangen, hvis der konstateres revner. Sørg for, at låsemøtrikken ikke mister sin låsekraft. Møtriklåsen skal have et låsemoment på 1,5 Nm. Låsemøtrikkens tilspændingsmoment skal være på 35-50 Nm. Kontroller, at klingebeskyttelsen er intakt og fri for revner. Udskift klingebeskyttelsen, hvis den har været udsat for slag eller er revnet. ADVARSEL! Et komplet koblingsdæksel med styrestang skal være monteret, inden maskinen startes, da koblingen ellers kan løsne sig og forårsage personskader. Flyt altid maskinen væk fra tankningsstedet inden start. Placer maskinen på et fast underlag. Sørg for, at skæreudstyret ikke kan gribe fat i genstande. Sørg for, at der ikke opholder sig uvedkommende inden for arbejdsområdet, ellers er der risiko for alvorlige personskader. Sikkerhedsafstanden er 15 meter. Start Tænding: Sæt stopkontakten i startstilling. Brændstofpumpe: Tryk flere gange på brændstofpumpens gummiblære, indtil blæren fyldes Kontroller, at trimmerhovedet og trimmerbeskyttelsen er intakte og fri for revner. Udskift trimmerhoved eller Danish – 121 H1151554-10,253RJ.fm Page 122 Tuesday, April 28, 2009 3:56 PM

med brændstof. Det er ikke nødvendigt at fylde blæren helt. Choker: Stil chokeren i chokestilling. BEMÆRK! Træk ikke startsnoren helt ud, og slip heller ikke starthåndtaget fra udstrakt stilling. Dette kan give skader på maskinen. BEMÆRK! Anbring ikke nogen legemsdele på den markerede overflade. Kontakt kan medføre forbrændinger af huden eller elektrisk stød, hvis tændhætten er defekt. Anvend altid handsker. Anvend aldrig en maskine med defekt tændhætte. Stop

ADVARSEL! Når motoren startes med chokeren i choker- eller startgasstilling, begynder skæreudstyret straks at rotere. Tryk maskinkroppen mod jorden med venstre hånd (OBS! Ikke med foden!). Tag fat i starthåndtaget, træk langsomt startsnoren ud med højre hånd indtil modstand (starthagerne griber fat), og træk derefter i snoren med nogle hurtige og kraftige ryk. Vikl aldrig startsnoren rundt om hånden. Sæt chokeren tilbage, straks når motoren tænder, og foretag nye startforsøg, indtil motoren starter. Når motoren starter, skal der gives fuld gas, hvorefter startgassen frakobles automatisk. 122 – Danish Motoren stoppes ved, at tændingen slås fra. H1151554-10,253RJ.fm Page 123 Tuesday, April 28, 2009 3:56 PM ARBEJDSTEKNIK Generelle arbejdsinstruktioner

Hold altid fast om maskinen med begge hænder. Hold maskinen på højre side af kroppen.

Hold skæreudstyret under taljehøjde.

Ved flytning skal motoren slukkes. Ved længere flytninger samt transporter skal transportbeskyttelsen benyttes.

Stil aldrig maskinen ned på jorden med motoren i drift, uden at du har den under opsyn. VIGTIGT! Dette afsnit behandler grundlæggende sikkerhedsregler for arbejde med rydningssave og trimmere. Når du kommer ud for en situation, som gør dig usikker med hensyn til fortsat brug, skal du spørge en ekspert til råds. Henvend dig til din forhandler eller dit serviceværksted. Undgå al brug, som du ikke synes, du er tilstrækkeligt kvalificeret for. Inden du går i gang, skal du forstå forskellen mellem skovrydning, græsrydning og græstrimning. Grundlæggende sikkerhedsregler

Hold øje med omgivelserne:

For at du kan være sikker på, at hverken mennesker, dyr eller andet kan påvirke din kontrol over maskinen.

For at sikre at hverken mennesker, dyr eller andet risikerer at komme i kontakt med skæreudstyret eller løse genstande, som slynges væk af skæreudstyret.

BEMÆRK! Brug aldrig maskinen uden mulighed for at kunne tilkalde hjælp i tilfælde af en ulykke.

Kontrollér arbejdsområdet. Fjern alle løse genstande som for eksempel sten, knust glas, søm, ståltråd, snor og lignende, som kan slynges ud eller sno sig ind i skæreudstyret.

Undgå anvendelse i dårligt vejr. F.eks. i tæt tåge, kraftig regn, hård vind og kraftig kulde osv. At arbejde i dårligt vejr er trættende og kan skabe farlige situationer, f.eks. ved glat underlag, påvirkning af træets faldretning m.m.

Sørg for, at du kan gå og stå sikkert. Kig efter eventuelle forhindringer ved en uventet retræte (rødder, sten, grene, huller, grøfter osv.). Vær meget forsigtig ved arbejde i skrånende terræn.

ADVARSEL! Hverken brugeren af maskinen eller nogen anden må prøve at fjerne det afklippede materiale, når motoren eller skæreudstyret roterer, da dette kan medføre alvorlige skader. Stands motoren og skæreudstyret, inden du fjerner materiale, som har viklet sig rundt om klingeakslen, da der ellers er risiko for skader. Under og et stykke tid efter anvendelse kan vinkelgearet være varmt. Der er derfor risiko for forbrændinger ved kontakt.

ADVARSEL! Pas på udslyngede genstande. Brug altid godkendt øjenværn. Læn dig aldrig ind over skæreudstyrets beskyttelse. Sten, skidt m.m. kan blive slynget op i øjnene og forårsage blindhed eller alvorlige skader. Hold uvedkommende på afstand. Børn, dyr, tilskuere og medhjælpere skal befinde sig uden for sikkerhedszonen på 15 meter. Stands omgående maskinen, hvis nogen nærmer sig. Sving aldrig rundt med maskinen uden først at kontrollere bagud, at der ikke befinder sig nogen i sikkerhedszonen.

Hold god balance og sikkert fodfæste. Danish – 123 H1151554-10,253RJ.fm Page 124 Tuesday, April 28, 2009 3:56 PM ARBEJDSTEKNIK Grundlæggende arbejdsteknik

Lad motoren gå i tomgang efter hvert arbejdsmoment. Køres motoren i længere tid ved fulde omdrejninger, uden at motoren belastes, kan det give alvorlig motorskade. Sørg for at arbejde rytmisk. Stå stabilt med fødderne let spredte. Ryk fremad efter returmomentet, og stil dig igen stabilt.

Lad støttekoppen hvile let mod jorden. Den bruges til at beskytte klingen mod belægning af jord.

Nedsæt risikoen for, at materialet skal vikle sig rundt om klingen, ved at overholde følgende regler:

ADVARSEL! Undertiden sætter grene eller græs sig fast mellem beskyttelse og skæreudstyr. Stands altid motoren ved rengøring. ADVARSEL! Maskiner med savklinger eller græsklinger kan blive kastet voldsomt til siden, hvis klingen kommer i kontakt med en fast genstand. Dette kaldes kickback. Et kickback kan være så voldsomt, at maskinen og/eller operatøren bliver slynget i en bestemt retning, så vedkommende mister kontrollen over maskinen. Der kan opstå kickback, hvis maskinen sætter sig fast, standser eller binder. Risikoen for kickback er større på steder, hvor der ikke er frit udsyn til det materiale, der klippes. Undgå at save i skæreområdet mellem kl. 12 og 3 på klingen. På grund af klingens rotationshastighed kan kast ske netop i dette kontaktområde på klingen på kontakttidspunktet ved kraftigere stammer. 1 Arbejd altid med fuld gas. 2 Undgå det afskårne materiale ved returmomentet.

Græstrimning med trimmerhoved Trimning

Hold trimmerhovedet lige over jorden, og hold det i vinkel. Det er linens ende, som udfører arbejdet. Lad linen arbejde i sit eget tempo. Pres aldrig linen ind i det materiale, som skal fjernes.

Linen fjerner nemt græs og ukrudt tæt ved mure, stakitter, træer og rabatter, men kan også beskadige ømtålelig bark på træer og buske og forvolde skade på hegnspæle.

Nedsæt risikoen for skader på planterne ved at afkorte linen til 10-12 cm, og nedsæt motoromdrejningstallet. Græsrydning med græsklinge

Græsklinger og græsknive må ikke anvendes til træagtige stilke.

Til alle former for højt eller kraftigt græs anvendes en græsklinge.

Græs mejes ned fra side til side, hvor bevægelsen fra højre mod venstre kaldes rydningsmomentet, og bevægelsen fra venstre mod højre kaldes returmomentet. Lad klingen arbejde i venstre side (placeret mellem klokken 8 og 12).

Hvis klingen vippes lidt mod venstre under græsrydning, samles græsset i en stribe, som gør opsamlingsarbejdet lettere, f.eks. med en rive. 124 – Danish Stands motoren, løsn selen, og placer maskinen på jorden, inden du opsamler det afskårne materiale. Renskrabning

Skrabningsteknikken fjerner al uønsket vegetation. Hold trimmerhovedet lige over jorden, og hold det på skrå. Lad linens ende gå imod jorden rundt om træ, stolper, statuer og lignende. OBS! Denne teknik øger slitagen på linen.

Linen slides hurtigere og skal føres frem oftere ved arbejde mod sten, tegl, beton, metalstakit etc. end ved kontakt med træ og træstakit.

Ved trimning og skrabning skal du bruge mindre end fuld gas, så linen holder længere, og trimmerhovedet slides mindre. H1151554-10,253RJ.fm Page 125 Tuesday, April 28, 2009 3:56 PM ARBEJDSTEKNIK Klipning

Trimmeren er perfekt til at slå græs på steder, hvor det er svært at komme til med en almindelig plæneklipper. Hold linen parallelt med jorden ved klipning. Undgå at trykke trimmerhovedet ned mod jorden, da dette kan ødelægge græsplænen og beskadige redskabet.

Den roterende lines ventilationsvirkning kan bruges til en nem og hurtig rengøring. Hold linen parallelt med og over de overflader, der skal fejes, og før redskabet frem og tilbage.

Ved klipning og fejning skal du bruge fuld gas for at få et godt resultat. Danish – 125 H1151554-10,253RJ.fm Page 126 Tuesday, April 28, 2009 3:56 PM VEDLIGEHOLDELSE Karburator Lyddæmper Justering af tomgang (T) Kontrollér, at luftfilteret er rent. Når tomgangen er indstillet korrekt, skal skæreudstyret ikke rotere. Hvis en justering er nødvendig, skal T-skruen spændes (med uret), mens motoren kører, indtil skæreudstyret begynder at rotere. Løsn skruen (mod uret), indtil skæreudstyret standser. Det korrekte tomgangsomdrejningstal er nået, når motoren kører jævnt i alle positioner, med god margen til det omdrejningstal, hvor skæreudstyret begynder at rotere.

ADVARSEL! Hvis tomgangsomdrejningstallet ikke kan justeres, så skæreudstyret står stille, skal du kontakte din forhandler/dit serviceværksted. Brug ikke maskinen, før den er indstillet korrekt eller repareret. BEMÆRK! Visse lyddæmpere er forsynet med katalysator. Se kapitlet Tekniske data for at se, om din maskine er forsynet med katalysator. Lyddæmperen er beregnet til at dæmpe lydniveauet og til at lede udstødningsgasserne væk fra brugeren. Udstødningsgasserne er varme og kan indeholde gnister, som kan forårsage brand, hvis udstødningsgasserne rettes mod et tørt og brændbart materiale. Visse lyddæmpere er udstyret med et specielt gnistfangernet. Hvis din maskine er udstyret med en sådan lyddæmper, bør nettet rengøres en gang om ugen. Dette gøres bedst med en stålbørste. På lyddæmpere uden katalysator bør gnistfangernettet rengøres og eventuelt udskiftes en gang om ugen. På katalysatorlyddæmpere skal gnistfangernettet kontrolleres og eventuelt rengøres en gang om måneden. Ved eventuelle skader på gnistfangernettet skal det udskiftes. Hvis gnistfangernettet ofte er tilstoppet, kan dette være tegn på, at katalysatorens funktion er nedsat. Kontakt din forhandler for at få det kontrolleret. Med et tilstoppet gnistfangernet overophedes maskinen med skader på cylinder og stempel til følge. BEMÆRK! Brug aldrig maskinen med en lyddæmper, der er i dårlig stand.

126 – Danish ADVARSEL! Katalysatorlyddæmperen bliver meget varm både under brug og efter stop. Dette gælder også ved tomgangskørsel. Berøring kan give forbrændinger på huden. Vær opmærksom på brandfaren! H1151554-10,253RJ.fm Page 127 Tuesday, April 28, 2009 3:56 PM VEDLIGEHOLDELSE Kølesystem Luftfilter For at holde en så lav driftstemperatur som muligt er maskinen udstyret med et kølesystem. Luftfilteret skal rengøres regelmæssigt for støv og snavs for at undgå:

Unormalt højt brændstofforbrug.

Kølesystemet består af:

Luftindtag. Rens kølesystemet med en børste en gang om ugen, under støvfyldte forhold oftere. Et snavset eller tilstoppet kølesystem medfører overopvarmning af maskinen med skader på cylinderen og stemplet til følge. Rengør filteret efter 25 timers drift eller oftere, hvis forholdene er usædvanligt støvede. Rengøring af luftfilter Afmonter luftfilterdækslet, og fjern filteret. Vask det i varmt sæbevand. Sørg for, at filtret er helt tørt, når det genmonteres. Et længe brugt luftfilter kan aldrig blive helt rent. Derfor skal filteret regelmæssigt udskiftes med et nyt. Et beskadiget luftfilter skal altid udskiftes. Brændstoffilter

Brændstoffilter Hvis motoren kører tør for brændstof, skal tankdækslet og brændstoffilteret kontrolleres for blokering. Danish – 127 H1151554-10,253RJ.fm Page 128 Tuesday, April 28, 2009 3:56 PM VEDLIGEHOLDELSE Vinkelgear Vinkelgearet er fra fabrikken blevet fyldt med en passende mængde fedt. Inden maskinen tages i brug, bør man dog kontrollere, at gearet er fyldt 3/4 op med fedt. Brug HUSQVARNA specialfedt. Smøremidlet i gearhuset skal normalt blot udskiftes i forbindelse med eventuelle reparationer. Tændrør Tændrørets tilstand påvirkes af:

En forkert olieblanding i brændstoffet (for meget eller forkert olie).

Et snavset luftfilter. Disse faktorer forårsager belægninger på tændrørets elektroder og kan forårsage driftsforstyrrelser og startproblemer. Hvis maskinens effekt er for lav, hvis den er svær at starte, eller hvis tomgangen er urolig, skal du altid først kontrollere tændrøret, inden der gøres noget andet. Hvis tændrøret er tilstoppet, skal det renses, og samtidig skal det kontrolleres, at elektrodeafstanden er 0,6-0,7 mm. Tændrøret bør udskiftes efter ca. en måneds drift, eller hvis det er nødvendigt, endnu tidligere. BEMÆRK! Brug altid anbefalet tændrørstype! Forkert tændrør kan ødelægge stempel/cylinder. Kontrollér, at tændrøret har såkaldt radiostøjdæmpning. 128 – Danish H1151554-10,253RJ.fm Page 129 Tuesday, April 28, 2009 3:56 PM VEDLIGEHOLDELSE Vedligeholdelsesskema Nedenfor vises en oversigt over det vedligeholdelsesarbejde, der skal udføres på maskinen. De fleste af punkterne er beskrevet i afsnittet Vedligeholdelse. Brugeren må kun udføre den form for vedligeholdelses- og servicearbejde, der beskrives i denne brugsanvisning. Mere omfattende arbejde skal udføres af et autoriseret serviceværksted. Vedligeholdelse Dagligt eftersyn Rengør maskinen udvendigt.

Kontrollér, at gasreguleringsspærren og gasreguleringen fungerer i sikkerhedsmæssigt henseende.

Kontrollér, at håndtaget og styret er intakte og ordentligt fastgjorte.

Kontrollér, at skæreudstyret ikke roterer i tomgang.

Rens luftfilteret. Udskift om nødvendigt.

Kontrollér, at beskyttelsen er intakt og fri for revner. Udskift beskyttelsen, hvis den har været udsat for slag eller har revner.

Kontrollér, at klingen er centreret ordentligt, er godt skarp og ikke har revner. En ikke-centreret klinge kan forårsage vibrationer, som kan beskadige maskinen.

Kontrollér, at trimmerhovedet er intakt og ikke har revner. Udskift trimmerhovedet om nødvendigt.

Kontrollér, at skæreudstyrets låsemøtrik er spændt korrekt.

Kontrollér, at skruer og møtrikker er spændte.

Kontrollér, at hverken motor, tank eller brændstofrør lækker brændstof.

Ugentligt eftersyn Kontrollér startmotoren og dens startsnor.

Rengør tændrøret udvendigt. Afmonter det, og kontrollér elektrodeafstanden. Juster afstanden til 0,6-0,7 mm, eller udskift tændrøret. Kontrollér, at tændrøret har såkaldt radiostøjdæmpning.

Rengør maskinens kølesystem.

Rengør karburatoren udvendigt og rummet omkring den.

Kontrollér, at vinkelgearet er fyldt 3/4 op med smøremiddel. Fyld specialfedt på om nødvendigt.

Månedligt eftersyn Rengør lyddæmperen.

Kontrollér, at brændstoffilteret er rent, og at der ikke er sprækker eller andre defekter i brændstofslangen. Udskift den om nødvendigt.

Kontrollér kobling, koblingsfjedre og koblingstromle for slitage. Udskift om nødvendigt delene på et autoriseret serviceværksted.

Udskift tændrøret. Kontrollér, at tændrøret har såkaldt radiostøjdæmpning.

Anbefalet maks. rusningshastighed, o/min.

Maks. motoreffekt i henhold til ISO 8893 2,3/9500 Lyddæmper med katalysator Nej Tændingssystem Producent/type af tændingssystem Oppama Tændrør

Elektrodeafstand, mm 0,6-0,7 Brændstof-/smøresystem Producent/type af karburator Walbro WT Volumen benzintank, liter 0,8 Vægt Vægt uden benzin, skæreudstyr og beskyttelse, kg 7,9 Støjemissioner (se anm. 1) Lydeffektniveau, målt dB(A)

Lydniveauer (se anm. 2) Ækvivalent lydtryksniveau ved brugerens ører målt i henhold til EN ISO 22868, dB(A), min./maks.: 101/105 Vibrationsniveauer Vibrationsniveauer i håndtag målt i henhold til EN ISO 22867, m/sek2 Ved tomgang, venstre/højre håndtag, min.: 1,1/2,0 Ved tomgang, venstre/højre håndtag, maks.: 1,8/3,0 Ved høje omdrejninger, venstre/højre håndtag, min.: 3,7/3,0 Ved høje omdrejninger, venstre/højre håndtag, maks.: 9,3/12,2 Anm.1: Emission af støj til omgivelserne målt som lydeffekt (LWA) i henhold til Rådets direktiv 2000/14/EF. Anm. 2: Ækvivalent lydtrykniveau beregnes som den tidsvægtede energisum for lydtrykniveauerne ved forskellige driftstilstande med følgende tidsinddeling: 1/2 tomgang og 1/2 maks. omdrejningstal. BEMÆRK! Lydtrykket ved brugerens øre og vibrationerne i håndtaget er målt med alt det skæreudstyr, der er godkendt til maskinen. I tabellen angives den laveste og højeste værdi. 130 – Danish H1151554-10,253RJ.fm Page 131 Tuesday, April 28, 2009 3:56 PM TEKNISKE DATA Godkendt tilbehør Græsklinge/græskniv Trimmerhoved Støttekop Type Beskyttelse til skæreudstyr, Art. nr. Multi 300-3 (Ø 300 3 tænder) 537 33 16-03 Multi 275-4 (Ø 275 4 tænder) 537 33 16-03 T45x 537 33 16-03 T55x 537 33 16-03 Fast
