MODE D'EMPLOI 246 BIO HUSQVARNA

- Apercu Etrier du frein moteur Mancheron partie supérieure Mancheron partie inférieure Démarreur Manuel d’utilisation Plaquette d’identification Etiquette d’avertissement

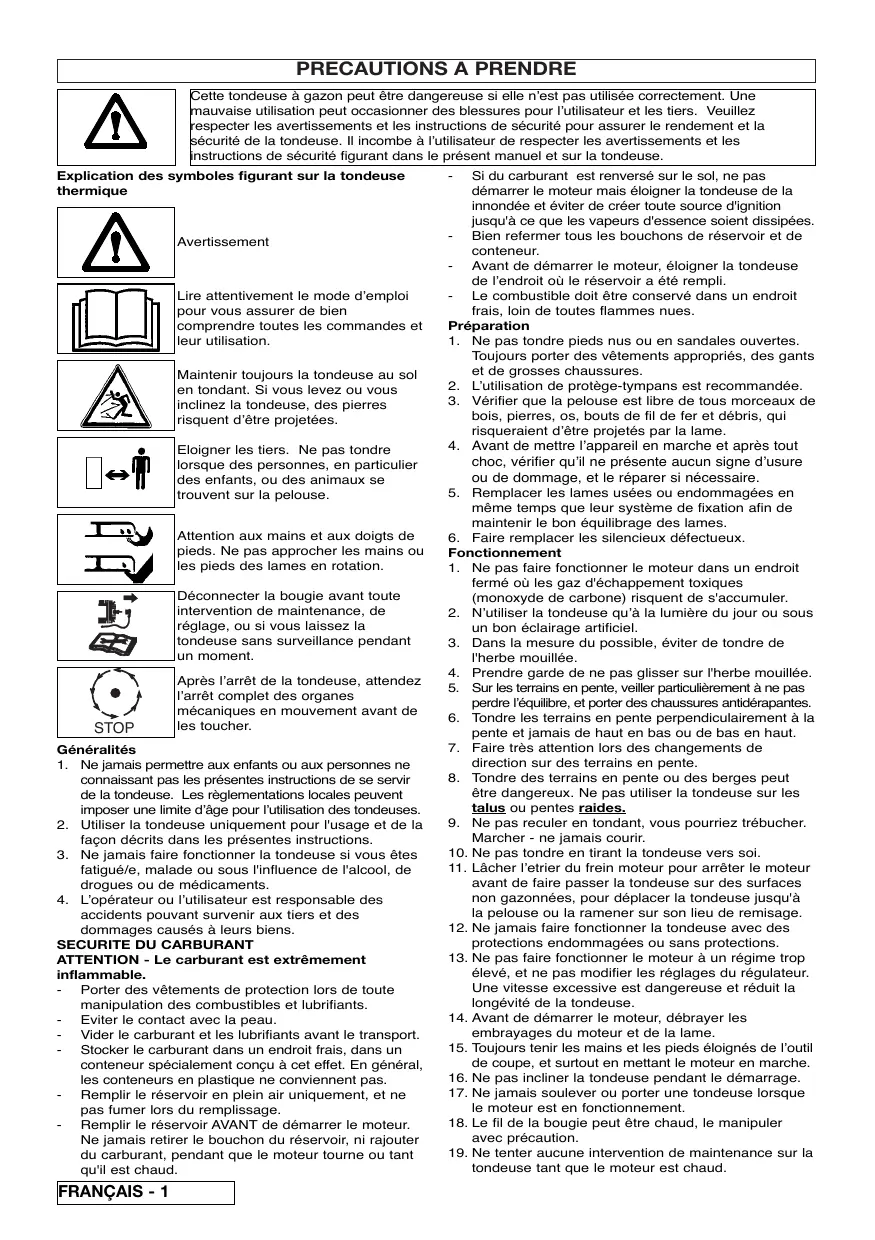

PRECAUTIONS A PRENDRE

Cette tondeuse à gazon peut être dangereuse si elle n’est pas utilisée correctement. Une mauvaise utilisation peut occasionner des blessures pour l’utilisateur et les tiers. Veuillez respecter les avertissements et les instructions de sécurité pour assurer le rendement et la sécurité de la tondeuse. Il incombe à l’utilisateur de respecter les avertissements et les instructions de sécurité figurant dans le présent manuel et sur la tondeuse. Explication des symboles figurant sur la tondeuse thermique Avertissement Lire attentivement le mode d’emploi pour vous assurer de bien comprendre toutes les commandes et leur utilisation. Maintenir toujours la tondeuse au sol en tondant. Si vous levez ou vous inclinez la tondeuse, des pierres risquent d’être projetées. Eloigner les tiers. Ne pas tondre lorsque des personnes, en particulier des enfants, ou des animaux se trouvent sur la pelouse. Attention aux mains et aux doigts de pieds. Ne pas approcher les mains ou les pieds des lames en rotation. Déconnecter la bougie avant toute intervention de maintenance, de réglage, ou si vous laissez la tondeuse sans surveillance pendant un moment. STOP Après l’arrêt de la tondeuse, attendez l’arrêt complet des organes mécaniques en mouvement avant de les toucher. Généralités

1. Ne jamais permettre aux enfants ou aux personnes ne

connaissant pas les présentes instructions de se servir de la tondeuse. Les règlementations locales peuvent imposer une limite d’âge pour l’utilisation des tondeuses.

2. Utiliser la tondeuse uniquement pour l'usage et de la

façon décrits dans les présentes instructions.

3. Ne jamais faire fonctionner la tondeuse si vous êtes

fatigué/e, malade ou sous l'influence de l'alcool, de drogues ou de médicaments.

4. L’opérateur ou l’utilisateur est responsable des

accidents pouvant survenir aux tiers et des dommages causés à leurs biens.

SECURITE DU CARBURANT

ATTENTION - Le carburant est extrêmement inflammable. Porter des vêtements de protection lors de toute manipulation des combustibles et lubrifiants. Eviter le contact avec la peau. Vider le carburant et les lubrifiants avant le transport. Stocker le carburant dans un endroit frais, dans un conteneur spécialement conçu à cet effet. En général, les conteneurs en plastique ne conviennent pas. Remplir le réservoir en plein air uniquement, et ne pas fumer lors du remplissage. Remplir le réservoir AVANT de démarrer le moteur. Ne jamais retirer le bouchon du réservoir, ni rajouter du carburant, pendant que le moteur tourne ou tant qu'il est chaud.

Si du carburant est renversé sur le sol, ne pas démarrer le moteur mais éloigner la tondeuse de la innondée et éviter de créer toute source d'ignition jusqu'à ce que les vapeurs d'essence soient dissipées. Bien refermer tous les bouchons de réservoir et de conteneur. Avant de démarrer le moteur, éloigner la tondeuse de l’endroit où le réservoir a été rempli. Le combustible doit être conservé dans un endroit frais, loin de toutes flammes nues. Préparation

1. Ne pas tondre pieds nus ou en sandales ouvertes.

Toujours porter des vêtements appropriés, des gants et de grosses chaussures.

2. L’utilisation de protège-tympans est recommandée.

3. Vérifier que la pelouse est libre de tous morceaux de

bois, pierres, os, bouts de fil de fer et débris, qui risqueraient d’être projetés par la lame.

4. Avant de mettre l’appareil en marche et après tout

choc, vérifier qu’il ne présente aucun signe d’usure ou de dommage, et le réparer si nécessaire.

5. Remplacer les lames usées ou endommagées en

même temps que leur système de fixation afin de maintenir le bon équilibrage des lames.

6. Faire remplacer les silencieux défectueux.

1. Ne pas faire fonctionner le moteur dans un endroit

fermé où les gaz d'échappement toxiques (monoxyde de carbone) risquent de s'accumuler.

2. N’utiliser la tondeuse qu’à la lumière du jour ou sous

un bon éclairage artificiel.

3. Dans la mesure du possible, éviter de tondre de

4. Prendre garde de ne pas glisser sur l'herbe mouillée.

5. Sur les terrains en pente, veiller particulièrement à ne pas

perdre l’équilibre, et porter des chaussures antidérapantes.

6. Tondre les terrains en pente perpendiculairement à la

pente et jamais de haut en bas ou de bas en haut.

7. Faire très attention lors des changements de

direction sur des terrains en pente.

8. Tondre des terrains en pente ou des berges peut

être dangereux. Ne pas utiliser la tondeuse sur les talus ou pentes raides.

9. Ne pas reculer en tondant, vous pourriez trébucher.

Marcher - ne jamais courir.

10. Ne pas tondre en tirant la tondeuse vers soi.

11. Lâcher l’etrier du frein moteur pour arrêter le moteur

avant de faire passer la tondeuse sur des surfaces non gazonnées, pour déplacer la tondeuse jusqu'à la pelouse ou la ramener sur son lieu de remisage.

12. Ne jamais faire fonctionner la tondeuse avec des

protections endommagées ou sans protections.

13. Ne pas faire fonctionner le moteur à un régime trop

élevé, et ne pas modifier les réglages du régulateur. Une vitesse excessive est dangereuse et réduit la longévité de la tondeuse.

14. Avant de démarrer le moteur, débrayer les

embrayages du moteur et de la lame.

15. Toujours tenir les mains et les pieds éloignés de l’outil

de coupe, et surtout en mettant le moteur en marche.

16. Ne pas incliner la tondeuse pendant le démarrage.

17. Ne jamais soulever ou porter une tondeuse lorsque

le moteur est en fonctionnement.

18. Le fil de la bougie peut être chaud, le manipuler

19. Ne tenter aucune intervention de maintenance sur la

tondeuse tant que le moteur est chaud.

PRECAUTIONS A PRENDRE

20. Lâcher l’etrier du frein moteur pour arrêter le moteur,

attendre que la lame arrête de tourner, déconnecter le câble de la bougie et attendre que le moteur refroidisse: - avant de laisser la tondeuse sans surveillance. - avant de remplir le réservoir; - avant de dégager une obstruction; - avant d’inspecter, de nettoyer ou d’entretenir la tondeuse; - Si l'on heurte un objet. Ne pas redémarrer la tondeuse tant que l'on est pas certain/e que la tondeuse, dans son ensemble, peut fonctionner en toute sécurité. si la tondeuse se met à vibrer de manière excessive. Effectuer une vérification immédiate. Des vibrations excessives peuvent être cause d’accidents. Entretien et entreposage

1. Pour assurer des conditions de sécurité optimales

de fonctionnement, veiller à ce que tous les boulons, écrous et vis soient toujours bien serrés.

2. Pour assurer la sécurité, remplacer les pièces usées

3. Pour remplacer la lame, le boulon de lame, utiliser

uniquement les pièces spécifiques pour cette tondeuse.

4. Ne jamais entreposer la tondeuse avec du carburant

dans le réservoir à l’intérieur d’un bâtiment où les vapeurs pourraient atteindre une flamme nue ou une étincelle.

5. Laisser le moteur refroidir avant d’entreposer la

tondeuse dans un endroit fermé.

6. Pour réduire les risques d'incendie, débarrasser le

moteur, le silencieux, le compartiment de la batterie et la zone d'entreposage du carburant, de tous déchets d'herbe, de feuilles ou de graisse.

7. Si le réservoir de carburant doit être vidangé, le faire

8. Pendant les interventions de réglage, prendre soin

de ne pas se coincer les doigts entre les lames en rotation et les pièces fixes de la machine.

INSTRUCTIONS DE MONTAGE

1. Fixer le mancheron inférieur aux supports. (A)

2. Ajustez le guidon inférieur de sorte que les

extrémités s'adaptent aux fixations prévues à cet effet, des deux côtés de la tondeuse.(B)

3. Enforcer les chevilles de plastique de chaque côté.(C)

4. Fixer le mancheron supérieur, Attention, rondelle

entre écrou et mancheron. (D) Lanceur à retour automatique Il est impératif de libérer le frein en rapprochant l’etrier du frein moteurdu guidon, avant de tirer sur la corde du lanceur

1. Déconnecter le fil de bougie.(H)

2. Tirer l’etrier du frein moteur pour libérer le frein du moteur.(E1)

3. Tirer à fond sur la corde du lanceur (E2)

4. Replacer la corde du lanceur dans le support de la

poignée de lancement (E3). Arrêt de guidon

• MONTER LES DEUX ARRETS DE GUIDON

AVANT TOUTE UTILISATION

1. Vous trouverez 2 arrêts dans l’emballage, l’un

marqué H et l’autre V.

2. Pour verrouiller le guidon en une position donnée,

attacher les arrêts comme indiqué sur le schéma (F).

3. Monter l’arrêt H du côté droit et l’arrêt V du côté gauche.

1. Verser environ d'huile dans le moteur. Le flacon ci-joint contient la quantité d'huile nécessaire, SAE 30. (G)

1. Débrancher le fil de bougie avant entretien. (H)

2. Tirer la roue hors du cran et placer en position

1. Vérifier régulièrement le niveau d'huile et au

minimum toutes les 5 heures de fonctionnement.

2. Ajouter de l'huile si nécessaire pour que le niveau

reste toujours au niveau FULL (plein) de la jauge.

3. Utiliser une huile pour moteur à quatre temps SAE

30 de bonne qualité.

4. Pour faire le plein d’huile:

a) Déposer le bouchon du réservoir d’huile. b) Remplir jusqu’à ce que le niveau FULL de la jauge soit atteint.

5. Remplacer l'huile après les 5 premières heures de

fonctionnement et ensuite toutes les 25 heures d'utilisation.

6. Remplacer toujours l'huile lorsque le moteur est tiède - mais

pas chaud - Ne jamais intervenir sur un moteur chaud. Essence

1. Utiliser de l’essence sans plomb ordinaire fraîche.

2. Ne pas faire le plein lorsque le moteur est chaud.

3. Ne pas faire le plein tout en fumant.

4. Ne pas faire le plein lorsque le moteur tourne.

5. Pour éviter d’introduire des saletés dans le circuit de

carburant, essuyer toute trace d’herbe ou de graisse du bouchon du réservoir avant de le dévisser.

6. Il est recommandé de faire le plein avec un

entonnoir muni d’un filtre.

7. Essuyer tout déversement accidentel avant de faire

1. Placer la tondeuse sur une surface plane. Attention:

ni graviers, ni gravillons. Remplir le réservoir d'essence sans plomb, pas de mélange huileessence. (K)

2. Ne pas faire le plein quand le moteur est en marche.

En cas d'éclaboussures d'essence, rincer au jet d'eau. Ne pas faire couler directement sur le moteur.

3. Brancher la bougie

1. Mise en marche du moteur froid

Pressez fermement la poire d'amorcage 3 fois avant de démarrer le moteur à froid. (De mame, lorsque le moteur est tombé en panne d'essence, faites le plein de carburant et pressez la poire d'amorcage 3 fois.) (L)

2. Mise en marche du moteur chaud

NOTE: En général, il n'est pas nécessaire d'amorcer pour redémarrer un moteur chaud. En revanche, par temps froid, il peut s'avérer nécessaire de répéter l'amorcage

L’ETRIER DU FREIN MOTEUR

3. Tirer l´étrier du frein moteur jasqu´au mancheron

supérieur avant de mettre le moteur en marche. L´étrier du frein moteur doit être maintenu dans cette position pour permettre au moteur de continuer á tourner. (M)

4. Si vous relâchez l´étrier du frein moteur, celui-ci

s´arrêtera dans les 3 secondes.

5. Lancer le moteur en tirant rapidement la piognée de

dèmarrage vers le haut. (N)

Relâchez l´étrier du frein moteur. (M)

FONCTIONNEMENT La tondeuse ne doit pas être utilisée sur un terrain dont la pente dépasse 30˚. Il pourrait se produire des problèmes avec la graissage du moteur. (P) Avant de commencer à tondre, il faut débarrasser la pelouse des branches, des jouets, des pierres etc. qui pourraient s'y trouver. (Q) Veiller à ce que la lame ne rencontre pas de corps étrangers tels que pierres, racines, etc., ce qui risquerait de fausser l'axe de moteur. Au cours de la période de croissance intensive, couper l'herbe au moins deux fois par semaine. Ne jamais couper plus de 1/3 de la hauteur de l'herbe, en particulier en période de sécheresse. (R) Tondre la première fois avec la tondeuse réglée sur une position haute de coupe. Vérifier le résultat et abaisser ensuite ¡ la hauteur souhaitée. Si l'herbe est très haute, passer la tondeuse lentement, éventuellement, la passer deux fois. MAINTENANCE Toujours debrancher la bougie avant réparation nettoyage entretien. Après 5 heures d'utilisation, resserrer vis et écrous. Vérifier l'huile. Lorsque la tondeuse est inclinée sur l’herbe, il faut que la bougie occupent la position la plus élevée.

1. Débarrasser la tondeuse de tous les restes d'herbe,

de feuillage etc. en la rincant ou en la brossant. (S)

2. Vérifier l'huile.

ANNUELLEMENT Toujours manipuler la lame avec soin - ses bords tranchants peuvent blesser. PORTER DES GANTS. Changer la lame toutes les 50 heures d'utilisation ou au moins une fois tous les 2 ans, quel que soit son état. Si la lame est fissurée ou endommagée, la remplacer par une lame neuve.

1. Aiguisage et équilibrage de la lame. Debrancher la

bougie. La démonter et la donner ¡ aiguiser ¡ une station-service. Bien resserre la vis après remontage. Moment d'torsion: 35–40 Nm.(T)

2. Vidanger l'huile ¡ chaque saison ou bien toutes les

25 heures de service. Faire chauffer le moteur, debrancher la bougie, dévisser la jauge, ouvrir le bouchon du fond et faire couler l'huile. Revisser le bouchon et faire le plein d'huile, SAE 30.(V)

3. Le câble du frein moteur doit toujours être rêglé pour

arrêter le moteur dans les 3 seconds. PRUDENCE! Pour le réglage s´adresser à un concessionnaire agrée. (W)

4. Démontage du filtre ¡ air. Dévisser, enlever le

counvercle et sortir le bloc filtre. (X1 & X2)

5. Nettoyer le filtre à l'pétrole. Ajouter 2–3 cuillers à

soupe d'huile, bien répartir sur le filtre. TRANSPORT Débrancher la bougie. Dégager le fil/câble du mancheron avant de plier avec précautions. Eviter d'endommager le fil/le câble. Vider le réservoir d'essence. En cas de transport par un service public, il faut vider et l'essence et l'huile ENTRETIEN A la fin de la belle saison

1. Remplacer la lame, les boulons, les écrous et les vis

2. Nettoyer la tondeuse à fond.

3. Demander au Centre Après-Vente de nettoyer le

filtre à air et d’effectuer toute intervention de maintenance ou de réparation nécessaire.

4. Vidanger l’huile et l’essence.

Remisage de la tondeuse

1. Ne pas remiser la tondeuse dès la fin d'une tonte.

2. Attendre que le moteur refroidisse pour éviter tout

3. Nettoyer la tondeuse.

4. Remiser la tondeuse dans un local frais et sec ou

elle sera à l'abri de tout dégât.

Programme de maintenance du moteur Respecter les intervalles horaires ou de calendrier, si la tondeuse est peu utilisée. Effectuer ces opérations plus fréquemment si la tondeuse est utilisée dans des conditions difficiles. Cinq premières heures - Changer l’huile. Toutes les 5 heures ou tous les jours - Vérifier le niveau d'huile. Nettoyer la protection pour les doigts. Nettoyer autour du silencieux d'échappement. Toutes les 25 heures ou chaque saison - Remplacer l'huile si la tondeuse est utilisée sous de fortes charges ou si la température ambiante est élevée. Nettoyer le filtre à air. Toutes les 50 heures ou chaque saison - Remplacer l'huile. Inspecter le pare-étincelles si la tondeuse en est équipée. Toutes les 100 heures ou chaque saison - Nettoyer le circuit de refroidissement *. Changer la bougie.

• Nettoyer plus souvent la tondeuse si elle est utilisée dans des conditions poussiéreuses, lorsque des particules sont en suspension dans l'air ou après une longue utilisation dans de l'herbe haute et sèche.

INFORMATIONS CONCERNANT L’ENVIRONNEMENT

Les articles Husqvarna Outdoor Products sont fabriqués conformément à un Système de Gestion de l’Environnement (ISO 14001) qui utilise, autant que possible, des composants fabriqués dans le respect de l’environnement, conformément aux procédures de l’entreprise, et ayant le potentiel d’être recyclés à la fin de leur vie utile.

• L’emballage est recyclable et les composants en plastique sont identifiés (dans la mesure du possible) pour leur permettre d’être recyclés selon leur catégorie.
• Prendre l’environnement en considération lors de la mise au rebut du produit à la fin de sa vie utile.
• Si nécessaire, consulter les services municipaux pour toute information concernant la mise au rebut.

MISE AU REBUT DES COMBUSTIBLES ET

• Porter des vêtements de protection lors de toute manipulation des combustibles et lubrifiants.
• Eviter le contact avec la peau.
• Vider le carburant et les lubrifiants avant le transport.
• Consulter les services municipaux pour toute information concernant le centre de recyclage et mise au rebut le plus proche.
• Ne PAS jeter les combustibles et lubrifiants avec les ordures ménagères.
• Les déchets de lubrifiants sont dangereux et doivent être mis au rebut uniquement dans un centre agréé.
• NE PAS jeter les déchets de combustibles et lubrifiants dans l’eau.
• NE PAS incinérer. MAINTENANCE

Le moteur ne démarre pas

1. Vérifier que l’etrier du frein moteur est en

position de démarrage.

2. Vérifier que le levier de commande des gaz est

sur la position RUN (marche).

3. Vérifiez qu'il y a suffisamment de carburant dans

le réservoir et que le trou de ventilation du bouchon est bien dégagé.

4. Retirer et sécher la bougie.

5. Le carburant peut être éventé, le remplacer.

6. Vérifier que le boulon de lame est serré. Un

boulon desserré peut causer des difficultés au démarrage.

7. Si le moteur ne démarre toujours pas,

déconnecter immédiatement le fil de bougie.

8. CONTACTER LA STATION SERVICE AGREEE.

Manque de puissance et/ou surchauffe du moteur

1. Vérifier que le levier de commande des gaz est

sur la position "normale".

2. Déconnecter le fil de bougie et laisser le moteur

3. Enlever les brins d'herbe et les débris accumulés

autour du moteur et des admissions d'air, et sous le carter (y compris le canal d'éjection et le ventilateur).

4. Nettoyer le filtre à air (Demander à la station

service agréée de nettoyer à fond le filtre à air).

5. Le carburant peut être éventé, le remplacer.

6. Si le moteur manque toujours de puissance,

et/ou surchauffe, déconnecter immédiatement le fil de bougie.

7. CONTACTER LA STATION SERVICE AGREEE.

Vibrations excessives

1. Déconnecter le fil de bougie.

2. Vérifier que la lame est montée correctement.

3. Si la lame est usée ou abîmée, la remplacer par

4. Si les vibrations persistent, déconnecter

immédiatement le fil de bougie.

5. CONTACTER LA STATION SERVICE AGREEE.

ENTRETIEN DU MOTEUR ET GARANTIE

Le moteur qui équipe la tondeuse est garanti par son fabricant. Pour obtenir toute information complémentaire, s'adresser à un agent de la marque comme indiqué ci-dessous.

RECOMMANDATIONS POUR LES RÉVISIONS

1. Nous vous recommandons vivement de faire

réviser votre machine au moins tous les douze mois, plus souvent dans le cas d’un usage professionnel.

2. Toujours utiliser des pièces d’origine.

3. Des pièces détachées pré-emballées sont

disponibles chez la plupart des distributeurs.

4. Cet appareil n’est identifié que par une plaque de

qualité de produit, argentée et noire.

5. En cas de problème avec la tondeuse, s’adresser

à la Station Service agréée la plus proche, en fournissant tous les détails du produits tels qu’ils figurent sur la fiche signalétique.

6. S’il est nécessaire d’effectuer des réparations

à la Station Service, il est important d’y apporter la tondeuse complète. Pour faire réviser ou réparer la tondeuse, il suffit de téléphoner ou de se rendre à la Station Service agréée la plus proche. Pour toute intervention sous garantie, la Station Service demandera une preuve d’achat. Toutes les Stations Service proposent des pièces détachées d’origine. NOTE: Nos réparateurs agréés agissent pour leur propre compte et n’ont pas le droit d’engager la société Husqvarna Outdoor de quelque manière que ce soit.

GARANTIE ET CONDITIONS DE GARANTIE

Si une pièce s’avère défectueuse pour cause de défaut de fabrication, au cours de la période de garantie, Husqvarna Produits d’extérieur se chargera, sans frais pour le consommateur, de la réparation ou du remplacement, via ses agents de service aprèsvente agréés, dès lors que : a) la panne est signalée directement au réparateur agréé, b) une preuve d’achat est fournie, c) la panne n’est pas due à un mauvais usage, la négligence ou un mauvais réglage de l’utilisateur, d) la panne n’est pas due à une usure normale, e) l’appareil n’a pas été entretenu, réparé, démonté ni faussé par une personne non autorisée par Husqvarna Outdoor Products, f) l’appareil n’a pas été loué g) l’appareil appartient toujours à son premier acheteur, h) Ce produit n'a pas été utilisé en dehors du pays où il a été acheté.

i) l’appareil n’a pas été utilisée pour un usage

• La présente garantie s’ajoute aux droits prévus par la loi et ne les diminue en rien. La garantie ne couvre pas les dommages énumérés ci-dessous. Il est donc essentiel de lire les instructions contenues dans le présent mode d'emploi et de comprendre le fonctionnement et les opérations d'entretien de votre tondeuse. Dommages non couverts par la garantie:
• Remplacement des lames usées ou endommagées.
• Dommages survenus à la suite de la non déclaration d'une panne initiale.
• Dommages résultant d'un choc brutal.
• Dommages survenus du fait d'une utilisation non conforme aux instructions et recommandations contenues dans le présent manuel d'utilisation.
• Les appareils loués ne sont pas couverts par la présente garantie.
• Les pièces énumérées ci-dessous sont considérées comme des pièces d'usure et leur longévité dépend de leur entretien régulier. Elles ne sont donc pas normalement couvertes par la garantie: lame, courroie d'entraînement, etc...
• Attention! Husqvarna Outdoor Products n’accepte aucune responsabilité au titre de la présente garantie en cas de dommages causés en totalité ou en partie, directement ou indirectement, par des pièces de rechange ou des pièces supplémentaires non fabriquées ou agréées par Husqvarna Outdoor Products, ou par une modification quelconque de l’appareil.
