MODE D'EMPLOI 535RXT HUSQVARNA

Symboles Destiné uniquement à des équipements de coupe flexibles et non métalliques, c’est-à-dire les têtes de désherbage avec fil. AVERTISSEMENT! Les débroussailleuses et les coupeherbes peuvent être dangereux! Une utilisation erronée ou négligente peut occasionner des blessures graves, voire mortelles pour l’utilisateur ou d’autres personnes. Lire attentivement et bien assimiler le manuel d’utilisation avant d’utiliser la machine.

Instruction de démarrage

Un casque de protection là où il y a risque de chute d’objets

Protecteurs d’oreilles homologués

• Des protège-yeux homologués Régime maxi. recommandé de l’axe sortant, tr/min Attention: projections et ricochets. L’utilisateur de la machine doit s’assurer qu’aucune personne ou animal ne s’approche à moins de 15 mètres pendant le travail. 15 m 50FT 15 m 50FT Les machines équipées d’une lame d’éclaircissage ou à herbe peuvent être projetées violemment sur le côté quand la lame rencontre un objet dur. La lame peut sectionner les bras et les jambes. Toujours maintenir les personnes et les animaux à au moins 15 mètres de la machine. Flèches indiquant les limites quant à l’emplacement de la fixation de la poignée. Les autres symboles/autocollants présents sur la machine concernent des exigences de certification spécifiques à certains marchés. Arrêter le moteur en déplaçant l’interrupteur d’arrêt en position d’arrêt. REMARQUE! L'interrupteur d'arrêt se remet automatiquement en position de démarrage. Toujours retirer le chapeau de bougie de la bougie lors du montage, contrôle et/ou entretien, afin d'éviter tout démarrage accidentel. Toujours porter des gants de protection homologués. Un nettoyage régulier est indispensable. Examen visuel. Toujours porter des gants de protection homologués. Le port de protège-yeux homologués est obligatoire. Utiliser des bottes antidérapantes et stables. 2 – French SOMMAIRE Sommaire

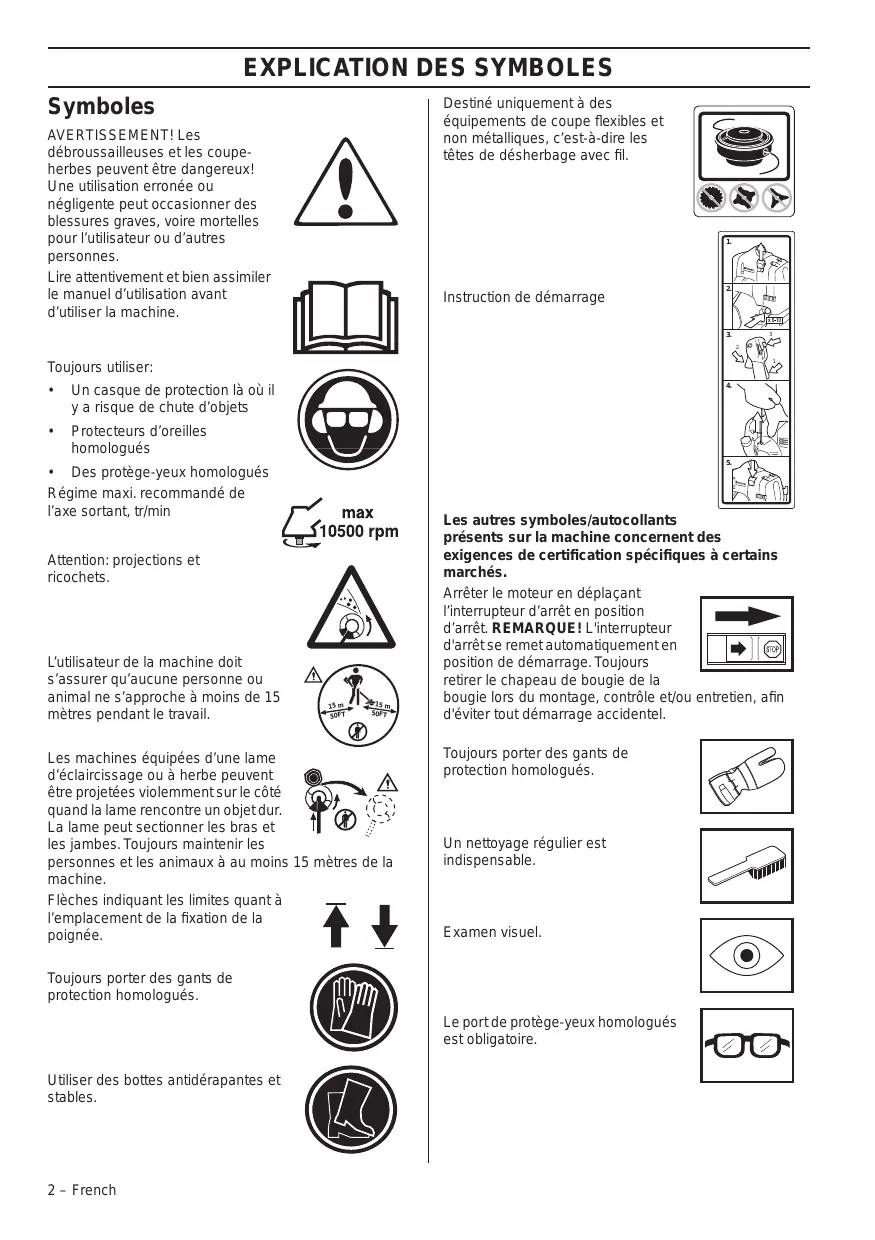

EXPLICATION DES SYMBOLES

Symboles .............................................................. SOMMAIRE Sommaire ............................................................. Contrôler les points suivants avant la mise en marche: ................................................................. INTRODUCTION Cher client, ........................................................... QUELS SONT LES COMPOSANTS? Quels sont les composants de la débroussailleuse? ................................................ INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ Impor tant! ............................................................. Équipement de protection personnelle ................. Équipement de sécurité de la machine ................ Équipement de coupe .......................................... MONTAGE Montage du guidon et de la poignée d’accélération Montage de l’équipement de coupe ..................... Montage du bouclier de protection ....................... Montage du protège-lame, de la lame à herbe et du couteau à herbe .............................................. Montage du protège-lame et de la lame d’éclaircissage ...................................................... Montage des autres protections et équipements de coupe .................................................................... Adaptation du harnais et de la débroussailleuse . Harnais standard .................................................. Harnais Triobalance ..............................................

Sécurité carburant ................................................ Carburant .............................................................. Remplissage de carburant ....................................

Contrôles avant la mise en marche ...................... Démarrage et arrêt ...............................................

Méthodes de travail .............................................. ENTRETIEN Carburateur .......................................................... Silencieux ............................................................. Système de refroidissement ................................. Renvoi d’angle ...................................................... Filtre à air ............................................................. Bougie .................................................................. Schéma d’entretien ..............................................

Caractéristiques techniques .................................

Contrôler les points suivants avant la mise en marche: Lire attentivement le manuel d’utilisation. L’entretien, le remplacement ou la réparation des dispositifs et des systèmes antipollution peuvent être effectués par tout établissement ou personne qui répare des produits motorisés manuels.

AVERTISSEMENT! Ne jamais modifier sous aucun prétexte la machine sans l’autorisation du fabricant. N’utiliser que des accessoires et des pièces d’origine. Des modifications non-autorisées et l’emploi d’accessoires non-homologués peuvent provoquer des accidents graves et même mortels, à l’utilisateur ou d’autres personnes. Votre garantie ne couvre ni les dommages ni la responsabilité qu’entraîne l’utilisation de pièces ou d’accessoires non autorisés.

AVERTISSEMENT! Une exposition prolongée au bruit risque de causer des lésions auditives permanentes. Toujours utiliser des protecteurs d'oreille agréés.

AVERTISSEMENT! Utilisés de manière négligente ou erronée, les débroussailleuses et les coupe-herbes peuvent devenir des outils dangereux pouvant occasionner des blessures graves, voire mortelles pour l’utilisateur ou d’autres. Il est très important de lire attentivement et de bien comprendre les instructions contenues dans ce mode d’emploi.

La période de conformité des émissions à laquelle il est fait référence sur l’étiquette de conformité des émissions indique le nombre d’heures de fonctionnement pour lesquelles il a été établi que le moteur répond aux exigences californiennes et fédérales en matière d’émissions.

French – 3 INTRODUCTION Cher client, Félicitations pour ce choix d’un produit Husqvarna. Husqvarna a vu le jour en 1689 lorsque le roi Karl XI décida de construire un arsenal pour la fabrication des mousquets au bord de la rivière Huskvarna. Le choix de l’emplacement était logique puisque la rivière Huskvarna servait à produire de l’énergie hydraulique et constituait donc une sorte de centrale hydraulique. En plus de 300 ans d’existence, l’usine Husqvarna a fabriqué de nombreux produits, depuis les cuisinières à bois jusqu’aux équipements de cuisine modernes, sans oublier les machines à coudre, les bicyclettes, les motos, etc. La première tondeuse à moteur a été lancée en 1956, suivie en 1959 de la première tronçonneuse. C’est dans ce secteur que Husqvarna est actif aujourd’hui. Husqvarna est aujourd’hui un des plus grands fabricants du monde de produits destinés à l’entretien des forêts et des jardins. La qualité et les performances sont nos priorités. Notre concept d’affaires est de développer, fabriquer et commercialiser des produits à moteur pour l’entretien des forêts et des jardins et pour les entreprises de construction et d’aménagement des sols. L’objectif d’Husqvarna est aussi d’être à la pointe du progrès en matière d’ergonomie, de facilité d’utilisation, de sécurité et de protection de l’environnement; un grand nombre d’innovations ont été développées pour améliorer les produits dans ces domaines. Nous sommes persuadés que vous apprécierez la qualité et les performances de nos produits pendant de longues années. L’achat d’un de nos produits vous garantit une assistance professionnelle au niveau du service et des réparations en cas de besoin. Si la machine n’a pas été achetée chez un de nos revendeurs autorisés, demandez à un revendeur l’adresse de l’atelier d’entretien le plus proche. Nous espérons que cette machine vous donnera toute satisfaction et qu’elle vous accompagnera pendant de longues années. N’oubliez pas que ce manuel d’utilisation est important. En suivant les instructions qu’il contient (utilisation, révision, entretien, etc.), il est possible d’allonger considérablement la durée de vie de la machine et d’augmenter sa valeur sur le marché de l’occasion. En cas de vente de la machine, ne pas oublier de remettre le manuel d’utilisation au nouveau propriétaire. Nous vous remercions d'utiliser un produit Husqvarna ! Husqvarna AB travaille continuellement au développement de ses produits et se réserve le droit d’en modifier, entre autres, la conception et l’aspect sans préavis. 4 – French QUELS SONT LES COMPOSANTS?

Quels sont les composants de la débroussailleuse?

Tête de désherbage 18 Contre-écrou

Ravitaillement en lubrifiant, renvoi d’angle 19 Bride de support

Renvoi d’angle 20 Bol de garde au sol

Protection pour l’équipement de coupe 21 Toc d’entraînement

Guidon 23 Clé pour l’écrou de lame

Commande de l’accélération 24 Manuel d’utilisation

Bouton d’arrêt 25 Dispositif de protection pour le transport

Blocage de l’accélération 26 Clé à six pans 10 Œillet de suspension 27 Goupille d’arrêt 11 Capot de cylindre 28 Harnais 12 Poignée de lanceur 29 Chapeau de bougie et bougie 13 Réservoir d’essence 30 Bouton de l’accélération au démarrage 14 Commande de starter 31 Réglage du câble d’accélération 15 Pompe à carburant 32 Clé pour la bougie 16 Carter de filtre à air 33 Bouclier de protection 17 Réglage de poignée French – 5 INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ Important! IMPORTANT!

La machine n’est construite que pour le désherbage, le débroussaillage et/ou le déblayage forestier. Les seuls accessoires pouvant utiliser le moteur comme source motrice sont les équipements de coupe que nous recommandons au chapitre Caractéristiques techniques. Éviter d’utiliser la machine en cas de fatigue, d’absorption d’alcool ou de prise de médicaments susceptibles d’affecter l’acuité visuelle, le jugement ou la maîtrise du corps. Utiliser les équipements de protection personnelle. Voir au chapitre ”Équipement de protection personnelle”. Ne jamais utiliser une machine qui a été modifiée au point de ne plus être conforme au modèle original. Ne jamais utiliser une machine qui n’est pas en parfait état de marche. Suivre dans ce manuel d’utilisation les instructions de maintenance, de contrôle et d’entretien. Certaines mesures de maintenance et d’entretien doivent être confiées à un spécialiste dûment formé et qualifié. Voir au chapitre Entretien. Tous les capots, toutes les protections et toutes les poignées doivent avoir été montées avant d’utiliser la machine. Vérifier que le capuchon de la bougie et le câble d’allumage sont en bon état afin d’éliminer tout risque de choc électrique. L’utilisateur de la machine doit s’assurer qu’aucune personne ou animal ne s’approche à moins de 15 mètres pendant le travail. Lorsque plusieurs utilisateurs travaillent dans une même zone, il convient d’observer une distance de sécurité égale au moins au double de la longueur de l’arbre, mais jamais moins de 15 mètres.

6 – French AVERTISSEMENT! Cette machine génère un champ électromagnétique en fonctionnement. Ce champ peut dans certaines circonstances perturber le fonctionnement d’implants médicaux actifs ou passifs. Pour réduire le risque de blessures graves ou mortelles, les personnes portant des implants médicaux doivent consulter leur médecin et le fabricant de leur implant avant d’utiliser cette machine. AVERTISSEMENT! Faire tourner un moteur dans un local fermé ou mal aéré peut causer la mort par asphyxie ou empoisonnement au monoxyde de carbone. AVERTISSEMENT! Ne jamais laisser des enfants utiliser la machine ou se tenir à proximité. La machine est équipée d'un interrupteur d'arrêt à détente et peut être démarrée par une activation à faible vitesse et de faible puissance de la poignée de démarrage ; dans certaines circonstances, de jeunes enfants peuvent produire la force nécessaire au démarrage de la machine. Ceci peut entraîner un risque de blessures personnelles. Retirer donc le chapeau de bougie lorsque la machine n'est pas sous surveillance. Équipement de protection personnelle IMPORTANT! Utilisés de manière négligente ou erronée, les débroussailleuses et les coupe-herbes peuvent devenir des outils dangereux pouvant occasionner des blessures graves, voire mortelles pour l’utilisateur ou d’autres. Il est très important de lire attentivement et de bien comprendre les instructions contenues dans ce mode d’emploi. Un équipement de protection personnelle homologué doit impérativement être utilisé lors de tout travail avec la machine. L’équipement de protection personnelle n’élimine pas les risques mais réduit la gravité des blessures en cas d’accident. Demander conseil au concessionnaire afin de choisir un équipement adéquat.

AVERTISSEMENT! Soyez toujours attentifs aux signaux d’alerte ou aux appels en portant des protège-oreilles. Enlevez-les sitôt le moteur arrêté. CASQUE Utiliser un casque si les troncs à sectionner font plus de 2 m de haut. PROTÈGE-OREILLES Porter des protège-oreilles ayant un effet atténuateur suffisant. INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ PROTÈGE-YEUX Toujours porter des protège-yeux homologués. L’usage d’une visière doit toujours s’accompagner du port de lunettes de protection homologuées. Par lunettes de protection homologuées, on entend celles qui sont en conformité avec les normes ANSI Z87.1 (États-Unis) ou EN 166 (pays de l’UE). GANTS IMPORTANT! L’entretien et la réparation de la machine exigent une formation spéciale. Ceci concerne particulièrement l’équipement de sécurité de la machine. Si les contrôles suivants ne donnent pas un résultat positif, s’adresser à un atelier spécialisé. L’achat de l’un de nos produits offre à l’acheteur la garantie d’un service et de réparations qualifiés. Si le point de vente n’assure pas ce service, s’adresser à l’atelier spécialisé le plus proche.

Au besoin, utiliser des gants, notamment lors du montage de l’équipement de coupe. AVERTISSEMENT! Ne jamais utiliser une machine dont les équipements de sécurité sont défectueux. Contrôler et entretenir les équipements de sécurité de la machine conformément aux instructions données dans ce chapitre. Si les contrôles ne donnent pas de résultat positif, confier la machine à un atelier spécialisé. Blocage de l’accélération BOTTES Utiliser des bottes avec coquille en acier et semelle antidérapante. HABITS Porter des vêtements fabriqués dans un matériau résistant à la déchirure, éviter les vêtements excessivement amples qui risqueraient de se prendre dans les broussailles et les branches. Toujours utiliser des pantalons longs et robustes. Ne pas porter de bijoux, de shorts ou de sandales, et ne pas marcher pieds-nus. Veiller à ce que les cheveux ne tombent pas sur les épaules. PREMIERS SECOURS Une trousse de premiers secours doit toujours être disponible. Le blocage de l’accélération a pour but d’empêcher toute accélération involontaire. Une fois le cliquet (A) enfoncé dans la poignée (= en tenant celle-ci), la commande de l’accélération (B) se trouve libérée. Quand la poignée est relâchée, la commande de l’accélération et le cliquet reviennent en position initiale, Ce retour en position initiale s’effectue grâce à deux ressorts de rappel indépendants. Cette position signifie que la commande d’accélération est alors automatiquement bloquée sur le ralenti.

Vérifier d’abord que la commande de l’accélération est bloquée en position de ralenti quand le blocage de l’accélération est en position initiale. Équipement de sécurité de la machine Ce chapitre présente les équipements de sécurité de la machine, leur fonction, comment les utiliser et les maintenir en bon état. Voir au chapitre Quels sont les composants? pour trouver leur emplacement sur la machine. French – 7 INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ Appuyer sur le blocage de l’accélération et vérifier qu’il revient de lui-même en position initiale quand il est relâché. Protection pour l’équipement de coupe Cette protection a pour but d’empêcher que des objets ne soient projetés en direction de l’utilisateur. La protection prévient aussi le contact entre l’utilisateur et l’équipement de coupe. Vérifier que le blocage de l’accélération, la commande d’accélération et leurs ressorts de rappel fonctionnent correctement. S’assurer que la protection est intacte et qu’elle ne présente pas de fissures. Remplacer la protection si elle a subi des coups ou si elle présente des fissures. Voir le chapitre Démarrage. Démarrer la machine et donner les pleins gaz. Relâcher l’accélérateur et s’assurer que l’équipement de coupe s’arrête et qu’il reste immobile. Si l’équipement de coupe tourne lorsque l’accélérateur est au régime de ralenti, contrôler le réglage du ralenti du carburateur. Voir le chapitre Entretien. Toujours utiliser la protection recommandée prévue pour l’équipement de coupe en question. Voir Caractéristiques techniques.

AVERTISSEMENT! Un équipement de coupe ne peut en aucun cas être utilisé si une protection homologuée n’a pas été préalablement montée. Voir le chapitre Caractéristiques techniques. La mise en place d’une protection erronée ou défectueuse peut provoquer des blessures graves. Système anti-vibrations La machine est équipée d’un système anti-vibrations conçu pour assurer une utilisation aussi confortable que possible. Bouton d’arrêt Le bouton d’arrêt est utilisé pour arrêter le moteur. Mettre le moteur en marche et s’assurer qu’il s’arrête lorsque le bouton d’arrêt est amené en position d’arrêt. 8 – French L’utilisation d’un fil mal enroulé ou d’un équipement de coupe mal affûté, défectueux (équipement non adapté ou mal affûté, voir le chapitre Affûtage de la lame) augmente le niveau des vibrations. INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ Le système anti-vibrations réduit la transmission des vibrations de l’unité moteur/l’équipement de coupe à l’unité que constituent les poignées. Certains harnais sont également équipés d’une plaque pectorale à libération rapide au niveau du crochet de suspension. Vérifier régulièrement l’état des éléments afin de détecter fissures et déformations. S’assurer du bon positionnement des bretelles du harnais. Quand le harnais et la machine sont ajustés, contrôler le bon fonctionnement du dispositif de libération rapide du harnais. Silencieux 535RX, 535RXT Le silencieux est conçu pour réduire au maximum le niveau sonore et détourner les gaz d’échappement loin de l’utilisateur. Le silencieux équipé d’un pot catalytique est aussi conçu pour réduire la teneur des gaz d’échappement en substances toxiques. Vérifier que les éléments anti-vibrations sont entiers et solidement fixés.

AVERTISSEMENT! Une exposition excessive aux vibrations peut entraîner des troubles circulatoires ou nerveux chez les personnes sujettes à des troubles cardio-vasculaires. Consulter un médecin en cas de symptômes liés à une exposition excessive aux vibrations. De tels symptômes peuvent être: engourdissement, perte de sensibilité, chatouillements, picotements, douleur, faiblesse musculaire, décoloration ou modification épidermique. Ces symptômes affectent généralement les doigts, les mains ou les poignets. Les risques peuvent augmenter à basses températures. Le risque d’incendie est important dans les pays au climat chaud et sec. C’est pourquoi nous avons équipé certains silencieux de grilles antiflamme. Vérifier si le silencieux de la machine est muni d’un tel dispositif. Libération rapide Sur le devant du harnais se trouve une plaque pectorale à libération rapide constituant une bonne sécurité au cas où le moteur prendrait feu ou dans l’éventualité d’une situation nécessitant de rapidement se libérer de la machine et du harnais. Voir les instructions au chapitre Adaptation du harnais et de la débroussailleuse. En ce qui concerne le silencieux, il importe de bien suivre les instructions de contrôle, de maintenance et d’entretien. French – 9 INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ Ne jamais utiliser une machine dont le silencieux est défectueux. Contre-écrou Un contre-écrou est utilisé pour la fixation de certains types d’équipements de coupe. Vérifier régulièrement la fixation du silencieux dans la machine. Pose: serrer l’écrou dans le sens contraire de la rotation de l’équipement de coupe. Dépose: desserrer l’écrou dans le sens de la rotation de l’équipement de coupe. (NOTA! L’écrou est fileté à gauche.) Serrer l’écrou à l’aide de la clé pour l’écrou de lame. Si le silencieux comporte une grille antiflamme, la nettoyer régulièrement. Une grille colmatée résulte en un échauffement du moteur pouvant donner lieu à de graves avaries du moteur. L’usure du verrouillage nylon du contre-écrou ne doit pas être telle qu’il peut se visser à l’aide des doigts. Le verrouillage doit résister à 1,5 Nm au moins. Remplacer le contre-écrou après une dizaine de serrages. Équipement de coupe

10 – French AVERTISSEMENT! Un silencieux muni d’un catalyseur est très chaud aussi bien à l’utilisation qu’après arrêt. Ceci est également vrai pour le régime au ralenti. Tout contact peut causer des brûlures à la peau. Attention au risque d’incendie! AVERTISSEMENT! L’intérieur du silencieux contient des produits chimiques pouvant être cancérigènes. Eviter tout contact avec ces éléments si le silencieux est endommagé. AVERTISSEMENT! N’oubliez pas que: Les gaz d’échappement du moteur sont très chauds et peuvent contenir des étincelles pouvant provoquer un incendie. Par conséquent, ne jamais démarrer la machine dans un local clos ou à proximité de matériaux inflammables! Cette section explique comment, grâce à l’utilisation du bon équipement de coupe et grâce à un entretien correct:

Réduire le risque de rebond de la machine.

Obtenir la meilleure coupe possible.

Augmenter la durée de vie de l’équipement de coupe. IMPORTANT! N’utiliser l’équipement de coupe qu’avec la protection recommandée! Voir le chapitre Caractéristiques techniques. Voir les instructions relatives à l’équipement de coupe pour poser correctement le fil et choisir le diamètre de fil approprié. Maintenir les dents de la lame correctement affûtés! Suivre nos recommandations. Voir aussi les instructions sur l’emballage des lames. Conserver un avoyage correct! Suivre nos instructions et utiliser le gabarit de lime recommandé. INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

AVERTISSEMENT! Toujours arrêter le moteur avant d’entamer des travaux sur l’équipement de coupe. Celui-ci continue de tourner après qu’on a relâché l’accélérateur. S’assurer que l’équipement de coupe est complètement immobilisé et débrancher le câble de la bougie d’allumage avant de commencer l’intervention sur l’équipement de coupe. AVERTISSEMENT! Un équipement de coupe inadéquat ou une lame mal affûtée augmentent les risques de rebond. recommandé. Une lame mal affûtée ou endommagée augmente les risques d’accident. Maintenir un avoyage correct de la lame d’éclaircissage! Suivre nos instructions et utiliser le gabarit d'affûtage recommandé. Une lame d’éclaircissage mal affûtée augmente le risque de blocage et de rebond ainsi que d’endommagement de la lame. Équipement de coupe La lame d’éclaircissage est destinée au dégagement des bosquets et des arbustes. Inspecter l’équipement de coupe afin de détecter d’éventuels dommages ou fissures. Toujours remplacer un équipement de coupe endommagé. Les lame et couteau à herbe sont destinés à la coupe de l’herbe épaisse. La tête de désherbage est destinée au désherbage. Affûtage des lames et couteaux à herbe

Voir les instructions d’affûtage sur l’emballage de l’équipement de coupe. Les lames et couteaux s’affûtent à l’aide d’une lime plate à taille simple.

Limer les tranchants de manière égale afin de préserver l’équilibre. Règles élémentaires N’utiliser l’équipement de coupe qu’avec la protection recommandée! Voir le chapitre Caractéristiques techniques. Maintenir les dents de la lame correctement affûtées! Suivre nos instructions et utiliser le calibre d’affûtage

AVERTISSEMENT! Toujours jeter une lame pliée, faussée, fissurée, cassée ou abîmée de toute autre façon. Ne jamais essayer de redresser une lame faussée pour l’utiliser de nouveau. Utiliser uniquement des lames d’origine du modèle recommandé. French – 11 INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ Affûtage de la lame d’éclaircissage

Ajuster l’avoyage. Il doit être de 1 mm. Voir les instructions d’affûtage sur l’emballage de l’équipement de coupe. Un affûtage correct de la lame est une condition indispensable pour l’obtention d’un travail efficace et pour éviter une usure anormale de la lame et de la débroussailleuse. Tête de désherbage IMPORTANT! Veiller à ce que le fil du coupe-herbe soit toujours enroulé de manière serrée et régulière autour du tambour, autrement la machine produit des vibrations dangereuses pour la santé.

N’utiliser que les têtes de désherbage et les fils recommandés. Ils ont été testés par le fabricant pour aller de pair avec une certaine puissance de moteur. Ceci est d’autant plus important lors de l’utilisation d’une tête de désherbage entièrement automatique. N’utiliser que l’équipement de coupe recommandé. Voir le chapitre Caractéristiques techniques.

En général, les petites machines demandent des petites têtes de désherbage, et vice versa. Cela vient du fait que lors du désherbage au moyen de fils, le moteur doit éjecter le fil radialement depuis la tête de désherbage tout en affrontant la résistance de l’herbe à couper.

La longueur du fil est également importante. Un fil long demande un moteur plus puissant qu’un fil court, même en cas de diamètre égal de fil.

S’assurer que le couteau monté sur le carter de protection est intact. Il sert à découper le fil à la bonne longueur.

Pour améliorer la durée de vie du fil, laisser le fil tremper dans de l’eau pendant quelques nuits. Le fil devient alors plus résistant et dure plus longtemps. Veiller à disposer d’un support solide en affûtant la lame. Utiliser une lime ronde de 5,5 mm et un support de lime. Angle d’affûtage 15°. Affûter les dents alternativement à droite et à gauche. Si les dents sont sérieusement émoussées, il peut s’avérer nécessaire, exceptionnellement, de limer leur partie supérieure avec une lime plate. Dans ce cas, effectuer cette opération avant de commencer l’affûtage avec la lime ronde. La partie supérieure des dents doit être limée de manière identique sur toutes les dents. 12 – French MONTAGE Montage du guidon et de la poignée d’accélération

Démonter la vis à l’arrière de la poignée d’accélération.

Enfiler la poignée d’accélération sur la partie droite du guidon (voir la figure).

Serrer la manette. Montage de l’équipement de coupe

Aligner le trou de la vis de fixation de la poignée avec le trou du guidon.

Remonter la vis à l’arrière de la poignée d’accélération.

Passer la vis à travers la poignée et le guidon. Serrer. RXT Lors du montage de l’équipement de coupe, il est de la plus grande importance que la commande du bras d’entraînement/de la bride de renfort soit positionnée correctement dans l’ouverture centrale de l’équipement de coupe. Un équipement de coupe mal monté peut causer des blessures personnelles très graves, voire mortelles.

Monter les éléments de fixation comme indiqué sur la figure.

Serrer légèrement les quatre vis. (R)

Enfiler le harnais et suspendre la machine dans le crochet de suspension. Effectuer un réglage de précision de sorte à obtenir une position de travail confortable lorsque la machine est suspendue dans le harnais. AVERTISSEMENT! AVERTISSEMENT! Un équipement de coupe ne peut en aucun cas être utilisé si une protection homologuée n’a pas été préalablement montée. Voir le chapitre Caractéristiques techniques. La mise en place d’une protection erronée ou défectueuse peut provoquer des blessures graves. IMPORTANT! L’utilisation d’une lame d’éclaircissage ou à herbe exige que la machine soit équipée d’un guidon approprié, d’un protège-lame et d’un harnais. French – 13 MONTAGE Montage du bouclier de protection l’aide d’une vis. REMARQUE! Veiller à ce que le bouclier de protection soit démonté. Utiliser le protège-lame recommandé. Voir le chapitre Caractéristiques techniques. REMARQUE! Le bouclier de protection doit toujours être en place lors d’utilisation de la tête de désherbage/des couteaux en plastique et de la protection combinée. Lorsque une lame à herbe et la protection combinée sont utilisées, le bouclier de protection doit toujours être déposé. Insérer la rainure de guidage du bouclier de protection dans la gorge de la protection combinée. Accrocher ensuite le bouclier à la protection combinée à l’aide des quatre fixations rapides.

Monter un toc d’entraînement (B) sur l’axe sortant.

Faire tourner l’axe de la lame jusqu’à ce que l’un des trous du toc d’entraînement coïncide avec le trou correspondant du carter.

Insérer la goupille d’arrêt (C) dans le trou afin de bloquer l’axe.

Placer la lame (D), le bol de garde au sol (E) et la bride de support (F) sur l’axe sortant.

Monter l’écrou (G). Serrer l’écrou au couple de serrage de 35-50 Nm (3,5-5 kpm). Utiliser la clé à douille du jeu d’outils. Tenir le manche de la clé le plus près possible du protège-lame. Serrer l’écrou en tournant la clé dans le sens de rotation (NB! filetage à gauche). La dépose du bouclier de protection s’effectue le plus simplement à l’aide de la clé à bougie, voir la figure. Montage du protège-lame et de la lame d’éclaircissage Montage du protège-lame, de la lame à herbe et du couteau à herbe

Emboîter le protège-lame/la protection combinée (A) dans la fixation du tube de transmission et fixer à 14 – French

Démonter la plaque de fixation (H). Monter l’adaptateur (I) et la languette (J) à l’aide des deux vis (K) comme indiqué sur la figure. Le protège-lame (A) se monte contre l’adaptateur à l’aide de 4 vis (L) comme indiqué sur la figure. MONTAGE REMARQUE! Utiliser le protège-lame recommandé. Voir le chapitre Caractéristiques techniques.

Montage des autres protections et équipements de coupe

Emboîter le carter de protection/la protection combinée (A) sur les deux crochets du support de tôle (M). Plier la protection autour du tube de transmission et serrer avec la vis (L) du côté opposé au tube de transmission. Utiliser la goupille de blocage (C). Placer la goupille de blocage dans la rainure de la tête de vis et serrer. Voir fig.

Monter un toc d’entraînement (B) sur l’axe sortant.

Faire tourner l’axe de la lame jusqu’à ce que l’un des trous du toc d’entraînement coïncide avec le trou correspondant du carter.

Insérer la goupille d’arrêt (C) dans le trou afin de bloquer l’axe.

Placer la lame (D) et la bride de support (F) sur l’arbre sortant.

Monter l’écrou (G). Serrer l’écrou au couple de serrage de 35-50 Nm (3,5-5 kpm). Utiliser la clé à douille du jeu d’outils. Tenir le manche de la clé le plus près possible du protège-lame. Serrer l’écrou en tournant la clé dans le sens de rotation (NB! filetage à gauche). Monter le carter de protection/la protection combinée (A) destiné(e) au travail avec la tête de désherbage/ les couteaux en plastique. REMARQUE! Veiller à ce que le bouclier de protection soit monté.

Monter un toc d’entraînement (B) sur l’axe sortant.

Les dents de la lame d’éclaircissage risquent de causer des blessures aussi bien lors du serrage que du desserrage de l’écrou de la lame. Veiller à ce que la main soit toujours protégée par le protège-lame lors de ces interventions. Toujours utiliser une clé à douille munie d’un manche assez long. La flèche sur l’illustration indique la zone dans laquelle la clé doit être utilisée, aussi bien pour serrer que pour desserrer l’écrou.

Faire tourner l’axe de la lame jusqu’à ce que l’un des trous du toc d’entraînement coïncide avec le trou correspondant du carter.

Insérer la goupille d’arrêt (C) dans le trou afin de bloquer l’axe.

Visser la tête de désherbage/les couteaux en plastique (H) dans le sens contraire de la rotation.

Le démontage s’effectue dans l’ordre inverse. French – 15 MONTAGE Adaptation du harnais et de la débroussailleuse

sol. Régler la hauteur à l'aide de la courroie au niveau du crochet de suspension du harnais. AVERTISSEMENT! Lors de travail avec une débroussailleuse, toujours l’accrocher au harnais. Sinon, il est impossible de manipuler la débroussailleuse en toute sécurité et le risque de blessures à l’utilisateur et aux autres est élevé. Ne jamais utiliser un harnais dont le dispositif de libération rapide est défectueux.

Harnais standard Désherbage Pour le débroussaillage, la machine doit être portée dans le harnais de manière à ce que l'équipement de coupe soit parallèlle au sol. Libération rapide Sur le devant du harnais se trouve une plaque pectorale à libération rapide constituant une bonne sécurité au cas où le moteur prendrait feu ou dans l’éventualité d’une situation nécessitant de rapidement se libérer de la machine et du harnais. Harnais Triobalance Libération rapide Répartition égale de la charge au niveau des épaules Relever le levier de verrouillage droit pour libérer la machine du harnais. Un harnais et une machine correctement adaptés facilitent considérablement le travail. Ajuster le harnais afin d’obtenir la position de travail la plus confortable. Tendre les courroies latérales pour bien répartir la charge sur les deux épaules. Réglage du harnais

Déblayage forestier Pour le débrousaillage forestier, la machine doit être portée dans le harnais de manière à ce que l'équipement de coupe penche légèrement vers l'avant par rapport au 16 – French Serrer la courroie des hanches afin qu’elle soit bien stable. MONTAGE

Serrer la courroie qui passe autour de la poitrine sous le bras gauche afin qu’elle soit bien ajustée contre le corps.

Afin de transmettre une charge plus importante de la courroie des épaules à celle des hanches, serrer davantage la bande élastique (B).

Régler la courroie des épaules de manière à obtenir une répartition égale de la charge sur les épaules. Pousser le crochet de suspension vers le bas pour charger le harnais.

Déblayage forestier Équilibrer la machine en déplaçant l'œillet de suspension vers l'avant ou l'arrière. Sur certains modèles, l'œillet de suspension est fixe mais comporte plusieurs trous pour le crochet de suspension. La machine présente un équilibre correct lorsqu'elle pend librement et à l'horizontale au crochet de suspension. De cette manière, le risque de heurter les cailloux diminue si l'utilisateur doit lâcher le guidon.

Régler la hauteur du crochet de suspension selon les instructions du harnais standard. (Déblayage forestier)

Pour descendre le crochet de suspension en cas, par exemple, de travail de désherbage, déplacer la courroie du crochet de suspension (A) sur la fixation inférieure de la plaque dorsale.

Désherbage Laisser la lame se balancer à une hauteur de coupe adéquate, c.-à-d. près du sol. French – 17

Ne jamais démarrer la machine:

Si du carburant a été renversé. Essuyer soigneusement toute trace et laisser les restes d’essence s’évaporer.

Si vous avez renversé du carburant sur vous ou sur vos vêtements, changez de vêtements. Lavez les parties du corps qui ont été en contact avec le carburant. Utilisez de l’eau et du savon.

S’il y a fuite de carburant. Vérifier régulièrement que le bouchon du réservoir et la conduite de carburant ne fuient pas. Transport et rangement

Transporter et ranger la machine et le carburant de façon à éviter que toute fuite ou émanation éventuelle entre en contact avec une flamme vive ou une étincelle: machine électrique, moteur électrique, contact/interrupteur électrique ou chaudière.

Lors du stockage et du transport de carburant, toujours utiliser un récipient homologué et conçu à cet effet.

Lors des remisages de la machine, vider le réservoir de carburant. S’informer auprès d’une station-service comment se débarrasser du carburant résiduel.

Avant de remiser la machine pour une période prolongée, veiller à ce qu'elle soit bien nettoyée et que toutes les mesures d'entretien aient été effectuées.

Lors du stockage et du transport de la machine, toujours utiliser la protection de transport de l’équipement de coupe.

Sécurisez la machine pendant le transport.

Afin d'éviter tout démarrage accidentel du moteur, toujours retirer le chapeau de bougie lors du remisage prolongé, si la machine n'est pas sous surveillance et lors de toute mesure de service. AVERTISSEMENT! Le carburant et les vapeurs de carburant sont très inflammables et peuvent causer des blessures graves en cas d’inhalation ou de contact avec la peau. Il convient donc d’observer la plus grande prudence lors de la manipulation du carburant et de veiller à disposer d’une bonne aération. Essence REMARQUE! Toujours utiliser une essence de qualité d’au moins 87 octanes ((RON+MON)/2) mélangée avec de l’huile. Si la machine est équipée d’un pot catalytique (voir Caractéristiques techniques), n’utiliser que de l’essence sans plomb de qualité mélangée à de l’huile. Une essence au plomb détruirait le pot catalytique. Choisissez de l’essence écologique (alkylat) si vous pouvez vous en procurer. Ce moteur est homologué pour fonctionner avec de l’essence sans plomb.

L’indice d’octane le plus bas recommandé est de 87 ((RON+MON)/2). Si le moteur utilise une essence d’un indice d’octane inférieur à 87, des cognements risquent de se produire. Ceci résulte en une augmentation de la température du moteur et une charge élevée au niveau des paliers pouvant causer de graves avaries moteur.

Si on travaille en permanence à des régimes élevés, il est conseillé d’utiliser un carburant d’un indice d’octane supérieur. Huile deux temps

AVERTISSEMENT! Manipuler le carburant avec précaution. Penser aux risques d’incendie, d’explosion et d’inhalation. Carburant REMARQUE! La machine est équipée d’un moteur deux temps et doit toujours être alimentée avec un mélange d'essence et d’huile deux temps. Afin d’obtenir un mélange approprié, il est important de mesurer avec précision la quantité d’huile à mélanger. Pour le mélange de petites quantités de carburant, la moindre erreur peut sérieusement affecter le rapport du mélange. 18 – French

Pour obtenir un fonctionnement et des résultats optimaux, utiliser une huile moteur deux temps HUSQVARNA fabriquée spécialement pour nos moteurs deux temps à refroidissement à air.

Ne jamais utiliser d’huile deux temps pour moteurs hors-bord refroidis par eau, appelée huile outboard (désignation TCW).

Ne jamais utiliser d’huile pour moteurs à quatre temps.

Rapport de mélange 1:50 (2%) avec huile deux temps HUSQVARNA.

MANIPULATION DU CARBURANT

Essence, litres Huile deux temps, litres Remplissage de carburant 2% (1:50)

Ne jamais fumer ni placer d’objet chaud à proximité du carburant. Ne jamais faire le plein, moteur en marche. Mélange

Toujours effectuer le mélange dans un récipient propre et destiné à contenir de l’essence.

Toujours commencer par verser la moitié de l’essence à mélanger. Verser ensuite la totalité de l’huile. Mélanger en secouant le récipient. Enfin, verser le reste de l’essence.

AVERTISSEMENT! Les mesures de sécurité ci-dessous réduisent le risque d’incendie: Arrêter le moteur et le laisser refroidir pendant quelques minutes avant de faire le plein. Ouvrir le bouchon du réservoir lentement pour laisser baisser la surpression pouvant régner dans le réservoir. Mélanger (secouer) soigneusement le mélange avant de faire le plein du réservoir de la machine. Serrer soigneusement le bouchon du réservoir après le remplissage. Toujours éloigner la machine de l’endroit où le plein a été fait avant de la mettre en marche.

Ne jamais préparer plus d’un mois de consommation de carburant à l’avance.

Si la machine n’est pas utilisée pendant une longue période, vidanger et nettoyer le réservoir.

Si du carburant a été renversé. Essuyer soigneusement toute trace et laisser les restes d’essence s’évaporer.

Nettoyer le pourtour du bouchon de réservoir. Les impuretés dans le réservoir causent des troubles de fonctionnement.

Bien mélanger le carburant en agitant le récipient avant de remplir le réservoir. Ce moteur est homologué pour fonctionner avec de l’essence sans plomb.

AVERTISSEMENT! Le pot d’échappement à catalyseur est très chaud pendant et après le service. C’est également vrai pour le ralenti. Soyez attentif au risque d’incendie, surtout à proximité de produits inflammables et/ou en présence de gaz. French – 19

Contrôles avant la mise en marche

carter de protection si l’un ou l’autre a subi des dommages ou présente des fissures. Contrôler la lame afin de détecter d’éventuelles fissures au niveau des dents et du trou central. Les raisons les plus fréquentes de la présence de fissures sont la formation de coins pointus lors de l’affûtage et l’utilisation d’une lame aux dents émoussées. Si des fissures sont constatées, mettre la lame au rebut.

Ne jamais utiliser la machine sans protection ou avec une protection défectueuse.

Tous les carters doivent être correctement montés et sans défaut avant le démarrage de la machine. Démarrage et arrêt

S’assurer que la bride de support ne présente pas de fissures par suite d’usure ou de serrage trop fort. En cas de fissures, mettre la bride de support au rebut.

S’assurer que le contre-écrou n’a pas perdu son pouvoir bloquant. Le contre écrou doit résister à au moins 1,5 Nm. Le couple de serrage du contre-écrou doit être de 35-50 Nm.

Contrôler le protège-lame afin de détecter d’éventuels dommages ou fissures. Remplacer le protège-lame s’il a subi des dommages ou s’il présente des fissures. AVERTISSEMENT! Un carter d’embrayage complet avec tube de transmission doit être monté avant de démarrer la machine, sinon l’embrayage risque de lâcher et de provoquer des blessures. Toujours éloigner la machine de l’endroit où le plein a été fait avant de la mettre en marche. Placer la machine sur une surface plane. S’assurer que l’équipement de coupe ne risque pas de rencontrer un obstacle. Veiller à ce qu’aucune personne non autorisée ne se trouve dans la zone de travail pour éviter le risque de blessures graves. Distance de sécurité: 15 mètres. Démarrage Starter: Tirer la commande de starter.

Contrôler la tête de désherbage et le carter de protection afin de détecter d’éventuels dommages ou fissures. Remplacer la tête de désherbage ou le Pompe à carburant: Appuyer sur la poche en caoutchouc de la pompe à carburant plusieurs fois 20 – French

jusqu’à ce que le carburant commence à remplir la poche. Il n’est pas nécessaire de remplir la poche complètement.

AVERTISSEMENT! Lorsque le moteur est démarré avec la commande de starter en position starter/accélérateur, l’équipement de coupe commence à tourner immédiatement. Plaquer la machine contre le sol à l’aide de la main gauche (NOTA! Pas à l’aide du pied!). Saisir ensuite la poignée de démarrage de la main droite et tirer lentement sur le lanceur jusqu’à ce qu’une résistance se fasse sentir (les cliquets d’entraînement grippent), puis tirer énergiquement et rapidement sur le lanceur. Ne jamais enrouler la corde du lanceur autour de la main. Remettre la commande de starter en position initiale dès que le moteur s’allume et continuer les essais de démarrage jusqu’à ce que le moteur démarre. Au démarrage du moteur, donner rapidement les pleins gaz pour désactiver automatiquement l’accélération de démarrage. Pour poignée d’accélération avec blocage de l’accélération au démarrage: Pour passer sur la position accélération au démarrage, appuyer d’abord sur le blocage de la commande d’accélération et la commande d’accélération, puis appuyer sur le bouton de l’accélération au démarrage (A). Relâcher ensuite le blocage de la commande d’accélération et la commande d’accélération, puis le bouton de l’accélération au démarrage. La fonction d’accélération au démarrage est maintenant activée. Pour faire repasser le moteur au ralenti, appuyer sur le blocage de la commande d’accélération et la commande d’accélération. Arrêt Pour arrêter le moteur, couper l’allumage. REMARQUE! Ne pas sortir complètement la corde du lanceur et ne pas lâcher la poignée avec la corde du lanceur complètement sortie. Cela pourrait endommager la machine. REMARQUE! L'interrupteur d'arrêt se remet automatiquement en position de démarrage. Toujours retirer le chapeau de bougie de la bougie lors du montage, contrôle et/ou entretien, afin d'éviter tout démarrage accidentel. REMARQUE! Ne pas placer aucune partie du corps sur la surface marqué. Contact peut causer en brûlures à la peau ou les chocs électriques si le chapeau de bougie est defecteux. Toujours utiliser des gants. Ne jamais utiliser une machine dont le chapeau de bougie est defecteux. French – 21

TECHNIQUES DE TRAVAIL

Méthodes de travail fondrières, etc. Observer la plus grande prudence lors de travail sur des terrains en pente. IMPORTANT! Ce chapitre traite des consignes de sécurité de base lors du travail avec une débroussailleuse ou un coupeherbe. Dans l’éventualité d’une situation rendant la suite du travail incertaine, consulter un expert. S’adresser au revendeur ou à l’atelier de réparation. Évitez les tâches pour lesquelles vous ne vous sentez pas suffisamment qualifié. Avant l’utilisation, il est essentiel de comprendre la différence entre le déblayage forestier, le débroussaillage et le désherbage.

Observer la plus grande prudence lors de l’abattage des arbres sous tension. Avant et après le sciage, les arbres sous tension risquent de brutalement retrouver leur position initiale. Un mauvais placement de l’utilisateur ou de l’entaille d’abattage peut entraîner un choc avec l’arbre pouvant résulter en une chute ou en une perte du contrôle de la machine. Ces deux cas de figure sont susceptibles de provoquer des blessures graves.

Soyez bien en équilibre, les pieds d’aplomb. Ne vous éloignez pas trop. Restez toujours en équilibre et sur vos appuis.

Toujours tenir la machine avec les deux mains. Tenir la machine du côté droit du corps.

L’équipement de coupe doit se trouver sous la taille de l’utilisateur.

Lors des déplacements, arrêter le moteur. Lors des déplacements longs et des transports, utiliser le dispositif de protection prévu à cet effet. Règles élémentaires de sécurité

Bien observer la zone de travail:

S’assurer qu’aucune personne, aucun animal ou aucun autre facteur ne risque de gêner l’utilisateur de la machine.

Afin d’éviter que des personnes, des animaux ou autre n’entrent en contact avec l’équipement de coupe ou avec des objets lancés par celui-ci.

REMARQUE! Ne jamais utiliser une machine s’il n’est pas possible d’appeler au secours en cas d’accident.

Inspecter la zone de travail. Retirer tous les objets tels que les pierres, les morceaux de verre, les clous, les fils de fer, les bouts de ficelle, etc. pouvant être projetés ou risquant de bloquer l’équipement de coupe.

Ne pas travailler par mauvais temps: brouillard épais, pluie diluvienne, vent violent, grand froid, etc. Travailler par mauvais temps est cause de fatigue et peut même être dangereux: sol glissant, direction de chute d’arbre modifiée, etc.

S’assurer de pouvoir se tenir et se déplacer en toute sécurité. Repérer les éventuels obstacles en cas de déplacement imprévu: souches, pierres, branchages, 22 – French

TECHNIQUES DE TRAVAIL

10 Ne jamais placer la machine sur le sol avec le moteur en marche sans pouvoir la surveiller. Méthodes de travail L’ABC du déblayage

Toujours utiliser un équipement adéquat.

Toujours utiliser un équipement correctement adapté.

Respecter les consignes de sécurité.

Lorsque la lame est appliquée sur le tronc, toujours faire tourner le moteur à plein régime.

Toujours utiliser des lames correctement affûtées.

Eviter la taille de pierres.

Contrôler le sens d’abattage (se servir du vent).

AVERTISSEMENT! Ni l’utilisateur de la machine, ni qui que ce soit ne doit essayer de retirer le matériel végétal coupé tant que le moteur ou l’équipement de coupe tourne, sous peine de blessures graves. Arrêter le moteur et l’équipement de coupe avant de retirer le matériel végétal qui s'est enroulé autour de l’axe de la lame, sous peine de blessures. Après l’utilisation, le renvoi d’angle peut être chaud pendant un moment. Risque de brûlures au contact.

AVERTISSEMENT! Il arrive que des branches ou de l’herbe se coincent entre la protection et l’équipement de coupe. Toujours arrêter le moteur avant de procéder au nettoyage. AVERTISSEMENT! Les machines équipées de lames d’éclaircissage ou de disques à herbe peuvent être projetées violemment d’un côté quand la lame heurte un objet fixe. Ce phénomène est appelé rebond. Un rebond peut être suffisamment violent pour projeter la machine et/ou l’opérateur dans une direction quelconque et faire perdre le contrôle de la machine à l’opérateur. Les rebonds se produisent sans prévenir si la machine s’accroche sur un objet, cale ou se bloque. Un rebond est plus apte à se produire dans des zones où il est difficile de voir le matériau coupé. Eviter d’utiliser la plage 12 h - 15 h de la lame. Du fait de la vitesse de rotation de la lame, c’est justement sur cette plage que l’éjection d’objets risque de se produire lorsque la lame est appliquée sur des troncs plus épais.

Avant de commencer le déblayage, vérifier le terrain à déblayer, la nature du terrain, l’inclinaison du sol, la présence de cailloux, de fossés, etc.

Commencer par le côté du terrain le plus facile à déblayer afin d’obtenir une bonne ouverture de déblayage.

Travailler systématiquement en allant et en venant sur le terrain sur une largeur de travail de 4-5 mètres. Ainsi, le rayon d’action total de la machine est utilisé, dans les deux sens, et l’utilisateur bénéficie d’un domaine de travail facile et variable.

La distance à parcourir doit être d’environ 75 m. Déplacer le stock de carburant en fonction de l’avancement du travail.

Si le terrain est en pente, déterminer le parcours de manière qu’il soit perpendiculaire à la pente. Il est beaucoup moins fatiguant de marcher en travers d’une pente, plutôt que de la descendre et de la remonter constamment.

Le parcours doit être déterminé de manière à éviter les fossés et autres obstacles du terrain. Adapter AVERTISSEMENT! Attention aux objets projetés. Toujours utiliser des protections homologuées pour les yeux. Ne jamais se pencher au-dessus de la protection de l'équipement de coupe. Des cailloux, débris, etc. peuvent être projetés dans les yeux et causer des blessures très graves, voire la cécité. Maintenir à distance toutes les personnes non concernées par le travail. Les enfants, les animaux, les spectateurs et les collègues de travail devront se trouver en dehors de la zone de sécurité, soit à au moins 15 mètres. Arrêter immédiatement la machine si une personne s’approche. Ne tournez jamais sur vous-même avec la machine sans vous assurer d’abord que personne ne se trouve dans la zone de sécurité.

également le parcours en fonction du vent afin que les troncs déblayés tombent dans la partie déjà déblayée. la lame amène la partie inférieure de l’arbre vers la gauche.

Pour faire chuter l’arbre en avant, tirer la partie inférieure de l’arbre vers l’arrière. Tirer la lame en arrière d’un mouvement rapide et décidé.

Les troncs épais doivent être sciés depuis deux côtés. Estimer d’abord le sens de chute du tronc. Commencer la coupe par le côté se trouvant dans le sens de chute de l’arbre. Effectuer la coupe d’abattage de l’autre côté. Ajuster la pression d’alimentation en fonction de l’épaisseur et du degré de dureté du type d’arbre. Les troncs minces demandent une alimentation plus importante, les troncs plus épais une alimentation plus légère.

Si les troncs sont très proches les uns des autres, ajuster la vitesse de travail.

Si la lame se bloque dans un arbre, ne jamais chercher à la dégager en tirant sur la machine. Ceci pourrait endommager la lame, le renvoi d’angle, le tube de transmission ou le guidon. Lâcher les poignées, saisir le tube de transmission des deux mains et dégager lentement la machine. Déblayage forestier avec une lame d’éclaircissage

En présence de troncs épais, les risques de rebond sont plus importants. Éviter donc de scier au niveau de la plage 12 h - 15 h de la lame. Pour que l’arbre tombe vers la gauche, la partie inférieure de l’arbre doit être amenée vers la droite. Incliner la lame et la déplacer vers le bas, à droite, d’un mouvement décidé. Simultanément, pousser le tronc à l’aide du protège-lame. Appliquer la lame contre le tronc au niveau de la plage 15 h - 17 h de la lame. Passer au plein régime avant d’apposer la lame sur le tronc. Pour que l’arbre chute vers la droite, la partie inférieure de l’arbre doit être amenée vers la gauche. Incliner la lame et la déplacer vers le haut, à droite. Appliquer la lame contre le tronc au niveau de la plage 15 h -17 h de la lame afin que le sens de rotation de 24 – French

TECHNIQUES DE TRAVAIL

Débroussaillage avec une lame d’éclaircissage

Si on penche légèrement la lame vers la gauche pendant le débroussaillage, l’herbe coupée est disposée en bandes, ce qui facilite le ramassage, par exemple lors du ratissage.

Essayer d’adopter un rythme de travail régulier. Prendre une position stable, les pieds écartés. Faire un pas en avant après le mouvement de retour et reprendre la même position stable.

Faucher les troncs minces et les broussailles. Travailler en balayant le terrain latéralement.

Essayer de couper plusieurs troncs d’un même geste de balayage.

Laisser le bol de garde au sol. Son rôle est de protéger la lame contre tout contact avec le sol.

Pour les bosquets, commencer par couper autour du bosquet. Commencer par couper les hautes branches pour éviter de tout risque de blocage. Couper ensuite les branches à la hauteur souhaitée. Essayer ensuite de pénétrer dans le bosquet et de couper à partir du centre du bosquet. S’il est toujours difficile de pénétrer dans le bosquet, couper les branches les plus hautes et les laisser retomber. De cette manière le risque de blocage de la machine diminue.

Respecter les règles suivantes afin d’éviter que les matériaux ne s’enroulent autour de la lame: 1Toujours travailler en faisant tourner le moteur à plein régime. 2Éviter de toucher le matériel végétal coupé au cours du mouvement de retour.

Arrêter le moteur, ouvrir le harnais et poser la machine par terre avant de rassembler le matériel végétal coupé. Désherbage avec tête de désherbage Désherbage

Maintenir la tête de désherbage juste au-dessus du sol, l’incliner. Le travail est effectué par l’extrémité du fil. Laisser le fil travailler à son propre rythme. Ne jamais forcer le fil dans le matériau à couper.

Le fil facilite l’enlèvement d’herbe et de mauvaises herbes au pied des murs, clôtures, arbres et massifs fleuris, mais il peut aussi endommager l’écorce des arbres et des broussailles ainsi que les poteaux des clôtures.

Réduire les risques d’endommager la végétation en limitant la longueur du fil à 10-12 cm et en réduisant le régime moteur. Débroussaillage avec une lame à herbe

Ne pas utiliser les lames et les couteaux à herbe pour les tiges ligneuses.

La lame à herbe s’utilise pour tous les types d’herbe haute ou épaisse.

Faucher l’herbe d’un mouvement de balancier latéral, le mouvement de droite à gauche constituant la fauche et le mouvement de gauche le retour. Faire travailler la lame du côté gauche (secteur 8h à 12 h). Nettoyage par grattage

La technique du grattage permet d’enlever toute végétation indésirable. Maintenir la tête de désherbage juste au-dessus du sol, puis l’incliner. Laisser l’extrémité du fil battre le sol autour des French – 25

TECHNIQUES DE TRAVAIL

arbres, poteaux, statues et similaires. NOTA! Cette technique accélère l’usure du fil.

Le fil s’use plus vite et doit être déroulé plus souvent au contact de cailloux, briques, béton, clôtures métalliques, etc. qu’au contact d’arbres et de clôtures en bois.

Lors du désherbage et du grattage, ne pas faire tourner le moteur tout à fait à plein régime, ceci afin que le fil dure plus longtemps et la tête de désherbage s’use moins. Coupe

Le coupe-herbe est idéal pour atteindre l’herbe aux endroits difficilement accessibles avec une tondeuse ordinaire. Maintenir le fil parallèlement au sol lors du désherbage. Éviter de presser la tête de désherbage contre le sol, puisque cela risque d’endommager la pelouse et le matériel.

Éviter de maintenir la tête de désherbage constamment au contact avec le sol en utilisation normale. Un contact permanent peut endommager la tête de désherbage et accélérer son usure. Balayage

L’effet soufflant du fil rotatif peut être utilisé pour un nettoyage simple et rapide. Maintenir le fil parallèle et au-dessus des surfaces à balayer, puis balader l’outil suivant un mouvement de balancier.

Lors de la coupe et du balayage, faire tourner à plein régime afin d’obtenir un bon résultat. 26 – French ENTRETIEN Carburateur Réglage de base Les caractéristiques techniques de cette machine Husqvarna assurent des émissions de gaz nocifs réduites au minimum. Après 8-10 pleins, le moteur est rodé. Pour s’assurer qu’il fonctionne de manière optimale en émettant aussi peu de gaz nocifs que possible après la période de rodage, il convient de demander au revendeur/à l’atelier de réparation (s’il dispose d’un compte-tours) d’effectuer un réglage fin du carburateur.

Fonctionnement Le réglage de base du carburateur est effectué à l’usine. Le réglage de base est plus riche que le mélange optimal et doit être maintenu pendant les premières heures de service de la machine. Ensuite, il faut effectuer un réglage fin du carburateur. Le réglage fin doit être effectué par une personne qualifiée. REMARQUE! Si l’équipement de coupe tourne au ralenti, tourner le pointeau de ralenti T dans le sens contraire des aiguilles jusqu’à l’arrêt de l’équipement de coupe. Réglage du régime de ralenti

Le carburateur détermine le régime du moteur via la commande de l’accélération. C’est dans le carburateur que l’air est mélangé à l’essence. Ce mélange air/essence est réglable. Pour pouvoir utiliser la puissance maximale de la machine, le réglage doit être correctement effectué.

Le réglage du carburateur implique que celui-ci est adapté aux conditions locales, notamment le climat et l’altitude, mais aussi à l’essence et au type d’huile 2temps.

Le carburateur comporte trois possibilités de réglage: Régler le régime de ralenti avec le pointeau de ralenti T si un ajustage est nécessaire. Tourner d’abord le pointeau T dans le sens des aiguilles jusqu’à ce que l’équipement de coupe commence à tourner. Tourner ensuite le pointeau dans le sens inverse jusqu’à l’arrêt de l’équipement de coupe. Un régime de ralenti correctement réglé permet au moteur de tourner régulièrement dans toutes les positions. Il doit également y avoir une bonne marge avant que l’équipement de coupe se mette à tourner.

L = Pointeau de bas régime H = Pointeau de haut régime T = Vis de ralenti

Les pointeaux L et H règlent le débit de carburant nécessaire par rapport au flux d’air permis par l’ouverture de la commande de l’accélération. S’ils sont tournés dans le sens des aiguilles d’une montre, le mélange est plus pauvre (moins d’essence); s’ils sont tournés dans le sens contraire des aiguilles d’une montre, le mélange est alors plus riche (plus d’essence). Un mélange pauvre donne un régime plus haut et un mélange riche donne un régime plus bas.

AVERTISSEMENT! S’il est impossible de régler le régime de ralenti de manière à immobiliser l’équipement de coupe, contacter le revendeur ou l’atelier de réparation. Ne pas utiliser la machine tant qu’elle n’est pas correctement réglée ou réparée. Réglage du régime de ralenti accéléré Un réglage situé près de la partie arrière de la poignée d’accélération permet d’obtenir le régime de ralenti accéléré correct. Cette vis (vis hexagonale de 4 mm) La vis T règle la position de la commande de l’accélération au ralenti. Si la vis T est tournée dans le sens des aiguilles d’une montre, on obtient un régime de ralenti plus haut; si elle est tournée dans le sens contraire des aiguilles d’une montre, on obtient un régime de ralenti plus bas. French – 27 ENTRETIEN permet d’augmenter ou de réduire le régime de ralenti accéléré. 5 mm Procéder de la manière suivante:

Faire tourner la machine au ralenti.

Appuyer sur le blocage du ralenti accéléré conformément aux instructions de la section Mise en marche et arrêt.

Si le régime du ralenti accéléré est trop faible (moins de 4000 tr/min), visser la vis de réglage A dans le sens des aiguilles d’une montre jusqu’à ce que l’équipement de coupe commence à tourner. Visser ensuite la vis A dans le sens des aiguilles d’une montre de 1/2 tour supplémentaire.

Si le régime du ralenti accéléré est trop élevé, visser la vis de réglage A dans le sens contraire des aiguilles d’une montre jusqu’à ce que l’équipement de coupe s’arrête. Visser ensuite la vis A dans le sens des aiguilles d’une montre de 1/2 tour.

AVERTISSEMENT! S’il est impossible de régler le régime de ralenti de manière à immobiliser l’équipement de coupe, contacter le revendeur ou l’atelier de réparation. Ne pas utiliser la machine tant qu’elle n’est pas correctement réglée ou réparée. Silencieux REMARQUE! Certains silencieux sont dotés d’un pot catalytique. Voir le chapitre Caractéristiques techniques pour déterminer si la machine est pourvue d’un pot catalytique. Le silencieux est conçu pour atténuer le bruit et dévier le flux des gaz d’échappement loin de l’utilisateur. Ces gaz sont chauds et peuvent transporter des étincelles 28 – French risquant de causer un incendie si elles entrent en contact avec un matériau sec et inflammable. Certains silencieux sont munis d’une grille antiflamme. Cette grille doit être nettoyée une fois par semaine si la machine en est équipée. Utiliser de préférence une brosse en acier. Sur les silencieux sans pot catalytique, la grille doit être nettoyée et si nécessaire remplacée une fois par semaine. Sur les machines dont le silencieux est muni d’un pot catalytique, la grille devra être inspectée et si nécessaire nettoyée une fois par mois. Si la grille est abîmée, elle devra être remplacée. Si la grille est souvent bouchée, ceci peut être dû à un mauvais fonctionnement du pot catalytique. Contacter le revendeur pour effectuer un contrôle. Une grille antiflamme bouchée provoque la surchauffe de la machine et la détérioration du cylindre et du piston. REMARQUE! Ne jamais utiliser la machine si le silencieux est en mauvais état.

AVERTISSEMENT! Un silencieux muni d’un catalyseur est très chaud aussi bien à l’utilisation qu’après arrêt. Ceci est également vrai pour le régime au ralenti. Tout contact peut causer des brûlures à la peau. Attention au risque d’incendie! ENTRETIEN Système de refroidissement La machine est équipée d’un système de refroidissement permettant d’obtenir une température de fonctionnement aussi basse que possible.

Un mauvais fonctionnement du carburateur

Des problèmes de démarrage

Une perte de puissance

Une usure prématurée des éléments du moteur

Une consommation anormalement élevée de carburant

Le système de refroidissement est composé des éléments suivants:

La prise d’air dans le lanceur.

Les ailettes de refroidissement sur le cylindre.

Le carter de cylindre (dirige l’air de refroidissement vers le cylindre). Nettoyer le système de refroidissement avec une brosse une fois par semaine, voire plus souvent dans des conditions difficiles. Un système de refroidissement sale ou colmaté provoque la surchauffe de la machine, endommageant le cylindre et le piston. Renvoi d’angle Le renvoi d’angle est enduit en usine de la quantité de graisse nécessaire. Toutefois, avant d’utiliser la machine, il convient de s’assurer que le renvoi d’angle est au 3/4 rempli de graisse. Utiliser une graisse HUSQVARNA spéciale. En général, il n’est pas nécessaire de remplacer le lubrifiant du carter, sauf en cas de réparations. Nettoyer le filtre après 25 heures de service, ou plus souvent si les conditions de travail sont exceptionnellement poussiéreuses. Nettoyage du filtre à air Déposer le capot de filtre et retirer le filtre. Nettoyer le filtre avec de l’eau chaude savonneuse. S’assurer que le filtre est sec avant de le remonter. Un filtre ayant servi longtemps ne peut plus être complètement nettoyé. Le filtre à air doit donc être remplacé à intervalles réguliers. Tout filtre endommagé doit être remplacé immédiatement. Si la machine est utilisée dans un environnement poussiéreux, le filtre à air doit être huilé. Voir le chapitre Huilage du filtre à air. Huilage du filtre à air Toujours utiliser l’huile pour filtre HUSQVARNA, réf. 531 00 92-48. L’huile pour filtre contient un solvant permettant une distribution régulière de l’huile dans tout le filtre. Éviter par conséquent tout contact avec la peau. Mettre le filtre dans un sac en plastique et verser l’huile pour filtre dessus. Pétrir le sac en plastique pour bien distribuer l’huile. Presser le filtre dans son sac et jeter le surplus d’huile avant de reposer le filtre dans la machine. Ne jamais utiliser de l’huile moteur ordinaire. Celle-ci traverse le filtre assez vite et s’accumule au fond. Filtre à air Le filtre à air doit être maintenu propre pour éviter: French – 29 ENTRETIEN Bougie L’état de la bougie dépend de:

L’exactitude du réglage du carburateur.

Mauvais mélange de l’huile dans le carburant (trop d’huile ou huile inappropriée).

La propreté du filtre à air. Ces facteurs peuvent concourir à l’apparition de calamine sur les électrodes, ce qui à son tour entraîne un mauvais fonctionnement du moteur et des démarrages difficiles. Si la puissance de la machine est trop faible, si la machine est difficile à mettre en marche ou si le ralenti est irrégulier, toujours commencer par contrôler l’état de la bougie avant de prendre d’autres mesures. Si la bougie est encrassée, la nettoyer et vérifier que l’écartement des électrodes est de 0,5 mm. Remplacer la bougie une fois par mois ou plus souvent si nécessaire. REMARQUE! Toujours utiliser le type de bougie recommandé! Une bougie incorrecte peut endommager le piston/le cylindre. Remarque: N’utiliser que les pièces de rechange HUSQVARNA. L’utilisation de pièces d’autres marques pourrait endommager votre machine ou encore causer des blessures à l’opérateur ou à d’autres personnes. Votre garantie ne couvre ni les dommages ni la responsabilité causés par l’utilisation d’accessoires et/ ou de pièces qui ne sont pas spécialement recommandés par HUSQVARNA. 30 – French ENTRETIEN Schéma d’entretien La liste ci-dessous indique l’entretien à effectuer sur la machine. La plupart des points sont décrits à la section Entretien. L’utilisateur ne peut effectuer que les travaux d’entretien et de révision décrits dans ce manuel d’utilisation. Les mesures plus importantes doivent être effectuées dans un atelier d’entretien agréé. Entretien Entretien quotidien Nettoyer l’extérieur de la machine.

Vérifier que le harnais est intact.

Vérifier que l’oeillet de suspension est intact.

Contrôler le bon fonctionnement du verrou d’accélérateur et de l’accélérateur

Contrôler le bon fonctionnement du contacteur d’arrêt.

Contrôler que la poignée et le guidon sont entiers et solidement attachés.

S’assurer que l’équipement de coupe ne tourne pas lorsque le moteur tourne au ralenti.

Nettoyer le filtre à air. Le remplacer si nécessaire.

S’assurer que la protection est intacte et qu’elle ne présente pas de fissures. Remplacer la protection si elle a subi des coups ou si elle présente des fissures.

Vérifier le centrage de la lame, son affûtage et la présence d’éventuelles fissures. Une lame mal centrée provoque des vibrations pouvant endommager la machine.

S’assurer que la tête de désherbage est intacte et qu’elle n’est pas fissurée. Au besoin, remplacer la tête de désherbage.

Contrôler que le contre-écrou de l’équipement de coupe est serré correctement.

S’assurer que toutes les vis et tous les écrous sont bien serrés.

Vérifier qu’il n’y a pas de fuite de carburant du moteur, du réservoir ou des conduits de carburant.

S’assurer que la protection de transport de la lame est intacte et qu’il se fixe correctement.

Entretien hebdomadaire Contrôler le démarreur et son lanceur.

S’assurer que les amortisseurs ne sont pas endommagés.

Nettoyer la bougie d’allumage extérieurement. Déposer la bougie et vérifier la distance entre les électrodes. Au besoin, ajuster la distance de sorte qu’elle soit de 0,5 mm, ou remplacer la bougie. S’assurer que la bougie est dotée d’un antiparasites.

Nettoyer le système de refroidissement de la machine.

Nettoyer ou remplacer la grille antiflamme du silencieux (valable uniquement pour les silencieux sans pot catalytique).

Nettoyer le carburateur extérieurement, ainsi que l’espace autour.

Vérifier que le renvoi d’angle est au 3/4 rempli de graisse. Au besoin, faire un remplissage d’appoint avec une graisse spéciale.

Entretien mensuel Contrôler que l’interrupteur de sécurité du harnais fonctionne correctement et est en bon état.

Contrôler que le filtre à carburant n’est pas contaminé ou que le tuyau de carburant ne comporte pas de fissures ou d’autres avaries. Remplacer si nécessaire.

Inspecter tous les câbles et connexions.

Vérifier l’état d’usure de l’embrayage, des ressorts d’embrayage et du tambour d’embrayage. Faire remplacer si nécessaire dans un atelier d’entretien agréé.

Remplacer la bougie d’allumage. S’assurer que la bougie est dotée d’un antiparasites.

Contrôler et nettoyer la grille antiflamme du silencieux (valable uniquement pour les silencieux avec pot catalytique).

Régime d'emballement maximal recommandé, tr/min

Régime de l’axe sortant, tr/min

Puissance moteur maxi selon ISO 8893, kW/ tr/min 1,6/8400 1,6/8400 Moteur Silencieux avec pot catalytique Oui Oui Système d’allumage réglé en fonction du régime Oui Oui Système d’allumage Bougie Champion RCJ 6Y Champion RCJ 6Y Écartement des électrodes, po/mm 0,02/0,5 0,02/0,5 1,27/0,6 1,27/0,6 Système de graissage/de carburant Contenance du réservoir de carburant, pint/litres Poids Poids, sans carburant, équipement de coupe et dispositifs de sécurité, 13,4/6,1 Lbs/kg 6,2 Niveaux sonores (voir remarque 1) Niveau de pression acoustique équivalent aux oreilles de l’utilisateur mesuré selon ANSI B175.3-1997, dB(A), min/max: Équipée d’une tête de désherbage (d’origine)

Équipée d’une lame à herbe (d’origine)

Niveaux de vibrations (voir remarque 2) Niveau de vibrations au niveau des poignées mesuré selon ANSI B175.3-1997, m/s2 Équipée d’une tête de désherbage (d’origine), gauche/droite 3,0/3,4 2,4/3,1 Équipée d’une lame à herbe (d’origine), gauche/droite 3,4/4,1 2,5/2,7 REMARQUE! Ce système d’allumage par étincelle de véhicule est conforme à la norme NMB-002 du Canada. Remarque 1 Les données reportées pour le niveau de pression sonore équivalent pour la machine montrent une dispersion statistique typique (déviation standard) de 1 dB (A). Remarque 2: Les données reportées pour le niveau de vibrations équivalent montrent une dispersion statistique typique (déviation standard) de 1 m/s2. 32 – French

CARACTÉRISTIQUES TECHNIQUES

Accessoires homologués Type Protection pour équipement de coupe, réf. Multi 255-3 (Ø 255 3 dents) 537 33 16-01 Trou central des lames/couteaux Ø 25,4 mm Axe de lame fileté M12 Lame/couteau à herbe Grass 255-4 (Ø 255 4 dents) 537 33 16-01 Multi 275-4 (Ø 275 4 dents) 537 33 16-01 Multi 300-3 (Ø 300 3 dents) 537 33 16-01 Lame d’éclaircissage Scarlet 200-22 (Ø 200 22 dents) 537 38 77-01 Couteaux en plastique Tricut Ø 300 mm (les lames séparées portent le numéro d’article 531 01 77- 537 33 16-01 / 537 34 94-01 15) Tête de désherbage Bol de garde au sol T35, T35x (fil Ø 2.4 - 3.0 mm) 537 33 16-01 / 537 34 94-01 S35 (fil Ø 2.4 - 3.0 mm) 537 33 16-01 / 537 34 94-01 T45x (fil Ø 2.7 - 3.3 mm) 537 33 16-01 / 537 34 94-01 Auto 55 (fil Ø 2.7 - 3.3 mm) 537 33 16-01 / 537 34 94-01 Trimmy S II (fil Ø 2.4 - 3.3 mm) 537 33 16-01 / 537 34 94-01 503 89 01-02

EN GARANTIE EPA (U.S. Environmental Protection Agency), CARB (California Air Resources Board), Environment Canada et Husqvarna Forest & Garden ont le plaisir d’expliquer la garantie relative au système de contrôle des émissions des petits moteurs fabriqués en 2009 et ultérieurement. Aux États-Unis et au Canada, les nouveaux équipements utilisant de petits moteurs doivent être conçus, fabriqués et équipés conformément aux normes d’anti-pollution atmosphérique applicables en Californie ou au niveau fédéral. Husqvarna Forest & Garden garantit le système de contrôle des émissions de votre petit moteur pour la période indiquée ci-dessous à condition que l’équipement n’ait pas été exposé à une utilisation abusive, des négligences ou une maintenance inappropriée. Le système de contrôle des émissions comprend des éléments tels que le carburateur, le système d’allumage, un convertisseur catalytique, un réservoir de carburant, des filtres et des composants annexes. Des tuyaux, courroies, connecteurs, capteurs et d’autres équipements relatifs à la protection contre les émissions sont inclus. Si la garantie est applicable, Husqvarna Forest & Garden s’engage à réparer votre petit moteur à ses frais, diagnostic, pièces et main d’oeuvre compris.

GARANTIE DU FABRICANT

Le système de contrôle des émissions est garanti deux (2) ans. Toute pièce défectueuse du système de contrôle des émissions sera réparée ou remplacée par Husqvarna Forest & Garden.

En tant que propriétaire d’un petit moteur, vous êtes responsable d’effectuer la maintenance décrite dans le manuel de l’utilisateur de la machine. Husqvarna Forest & Garden vous recommande de conserver toutes les factures prouvant que des mesures de maintenance ont été effectuées ; Cependant, Husqvarna Forest & Garden ne peut en aucun cas refuser une demande de prise en charge selon les termes de la garantie si les factures ne peuvent pas être produites ou si toutes les mesures de maintenance prescrites n’ont pas été effectuées.

En tant que propriétaire d’un petit moteur, vous devez néanmoins savoir que Husqvarna Forest & Garden peut refuser votre demande en garantie si la panne du moteur ou d’un de ses composants est due à une utilisation abusive, à des négligences, à une maintenance inappropriée ou des modifications non approuvées.

Il vous imcombe d’apporter votre moteur à un centre de distribution ou d’entretien Husqvarna Forest & Garden dès que le problème est détecté. Les réparations couvertes par la garantie doivent être effectuées dans des délais raisonnables inférieurs à 30 jours. Si vous avez des questions concernant la 34 – French garantie, veuillez contacter Husqvarna Forest & Garden au numéro suivant: +1-800-487-5951 ou visitez www.usa.husqvarna.com. DATE D’ENTRÉE EN VIGUEUR DE LA GARANTIE La période de garantie commence à la date à laquelle le moteur ou l’équipement est livré à l’acheteur final.

DURÉE DE LA GARANTIE

Husqvarna Forest & Garden garantit à l’acheteur final et à tout propriétaire ultérieur que le moteur ou l’équipement est conçu, construit et équipé conformément à toutes les réglementations applicables adoptées par EPA et CARB et qu’il ne comporte pas de défauts de matériel ou de fabrication pouvant causer la panne d’une pièce sous garantie durant une période de deux (2) ans.

CE QUI EST COUVERT PAR LA

GARANTIE RÉPARATION OU REMPLACEMENT DE PIÈCES: La réparation ou le remplacement de toute pièce sous garantie, dans le cadre de la garantie, doit être effectué sans frais pour le propriétaire dans un atelier agréé. Les révisions ou réparations couvertes par la garantie seront disponibles dans tous les centres de distribution Husqvarna Forest & Garden agréés pour l’entretien de ce type de moteur. Durant la période de garantie de deux ans des systèmes de contrôle des émissions, Husqvarna Forest & Garden s’engage à maintenir un stock adéquat des pièces sous garantie afin de répondre à la demande pour ce type de pièces. PÉRIODE DE GARANTIE: Toute pièce sous garantie devant être remplacée conformément au calendrier de maintenance est garantie pour la période de temps précédant le premier remplacement planifié pour cette pièce. Si la pièce tombe en panne avant le premier remplacement planifié, elle sera réparée ou remplacée gratuitement par Husqvarna Forest & Garden. Toute pièce réparée ou remplacée durant la période de garantie est garantie pour le reste de la période précédant le premier remplacement planifié pour cette pièce. Toute pièce qui n’est pas supposée être remplacée comme requis dans le calendrier de maintenance est garantie deux (2) ans. Si la pièce tombe en panne durant la période de garantie, elle sera réparée ou remplacée gratuitement par Husqvarna Forest & Garden. Toute pièce réparée ou remplacée durant la période de garantie est garantie pour la période de garantie restante. Toute pièce couverte par la garantie et devant être inspectée régulièrement conformément au calendrier de maintenance, sera garantie pour une période de deux (2) ans. L’indication ”réparer ou remplacer selon les besoins” dans les instructions ne limite pas la période de garantie. Toute pièce réparée ou remplacée durant la période de garantie est garantie pour la période de garantie restante. DIAGNOSTIC: Les mesures de diagnostic permettant de déterminer le dysfonctionnement d’une pièce sous garantie ne sont pas à la charge du propriétaire à DÉCLARATION DE GARANTIE CONTRÔLE DES ÉMISSIONS EN CALIFORNIE ET AU NIVEAU FÉDÉRAL condition que ces mesures soient effectuées dans un alelier agréé selon la garantie. DOMMAGES INDIRECTS: Husqvarna Forest & Garden est responsable des dommages aux autres composants du moteur causés par une panne de toute pièce sous garantie survenant durant la période de garantie.

DÉCLARATION D’ENTRETIEN

L’utilisateur est chargé d’effectuer l’entretien prévu tel qu’il est défini dans le Manuel de l’utilisation.

Carburateur et pièces internes

Conduit d’entrée, porte-filtre du filtre à air et boulons du carburateur

Filtre à air et filtre à carburant garantis selon l’entretien prévu

Bougie garantie selon l’entretien prévu

Silencieux doté d’un convertisseur catalytique

Réservoir d’essence CE QUI N’EST PAS COUVERT PAR LA GARANTIE Aucune défaillance résultant de l’abus, de la négligence et de l’entretien contraire aux instructions n’est couverte par la garantie.

AJOUT OU MODIFICATION DE PIÈCES

Des pièces supplémentaires ou modifiées qui ne sont pas acceptées par CARB ou EPA ne doivent pas être utilisées. L’utilisation de pièces supplémentaires ou modifiées non acceptées annule la garantie. Husqvarna Forest & Garden n’est pas responsable des pannes des pièces sous garantie si ces pannes sont causées par l’utilisation de pièces supplémentaires ou modifiées non acceptées.

Si vous avez des questions concernant vos droits et charges en garantie, contactez votre revendeur autorisé le plus proche ou téléphonez à Husqvarna Forest & Garden, au numéro suivant: +1-800-487-5951 ou visitez www.usa.husqvarna.com.

Les révisions ou réparations sous garantie sont disponibles auprès de tous les revendeurs agréés Husqvarna Forest & Garden.

Les pièces de rechange utilisées pour des travaux de maintenance ou de réparation couverts par la garantie ne doivent pas être débitées au propriétaire. Une telle utilisation ne réduit pas les obligations du fabricant en matière de garantie. French – 35

2,7-3,3 mm .106-.13"
