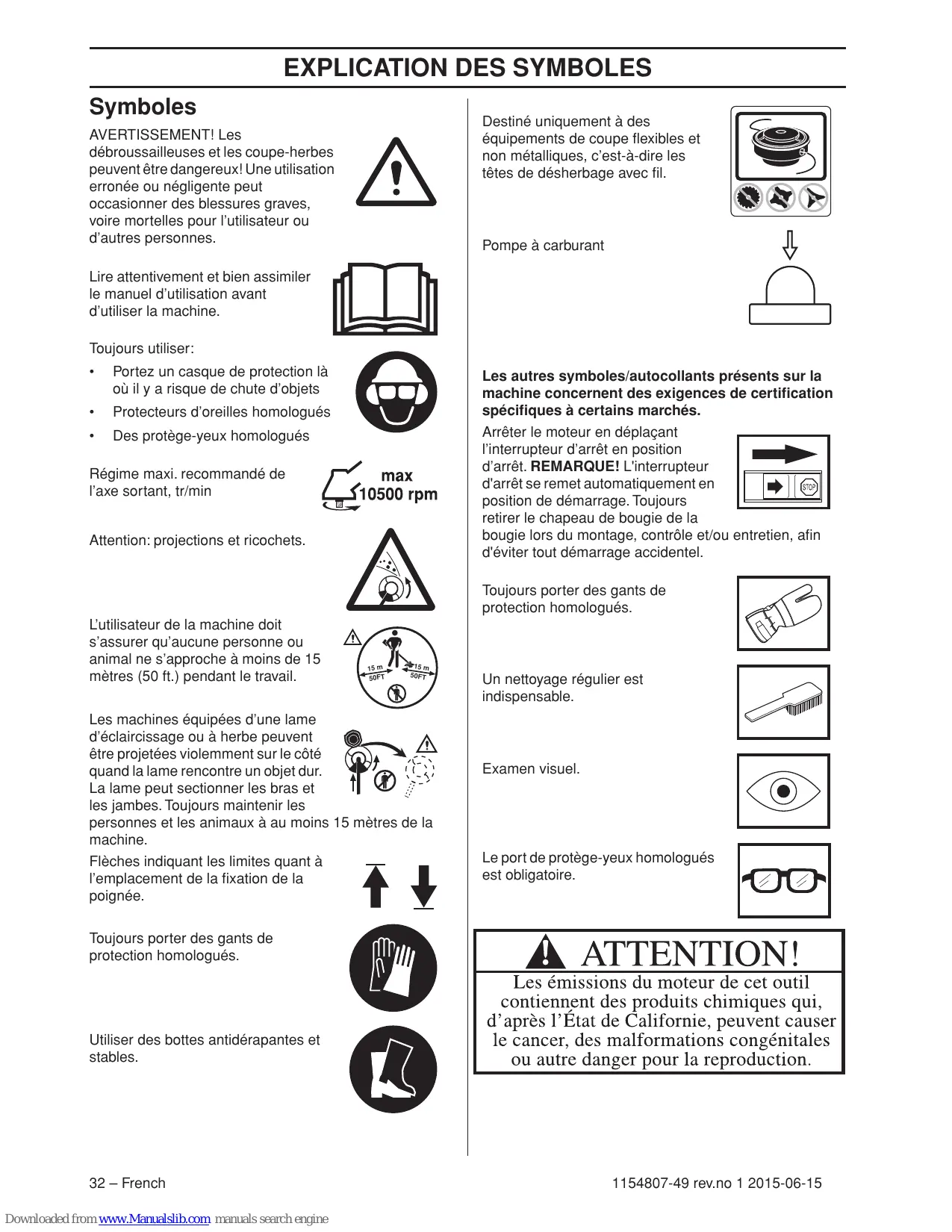

EXPLICATION DES SYMBOLES Symboles

AVERTISSEMENT! Les débroussailleuses et les coupe-herbes peuvent être dangereux! Une utilisation erronée ou négligente peut occasionner des blessures graves, voire mortelles pour l'utilisateur ou d'autres personnes.

Lire attentivement et bien assimiler le manuel d'utilisation avant d'utiliser la machine.

+ Portez un casque de protection là où il y a risque de chute d'objets

+ Protecteurs d'oreilles homologués

+ Des protège-yeux homologués

Régime maxi. recommandé de max l'axe sortant, tr/min 10500 rpm

TT Attention: projections et ricochets.

Lutilisateur de la machine doit s'assurer qu'aucune personne ou animal ne s'approche à moins de 15 mètres (50 ft.) pendant le travail.

Les machines équipées d'une lame d'éclaircissage ou à herbe peuvent être projetées violemment sur le côté quand la lame rencontre un objet dur. La lame peut sectionner les bras et les jambes. Toujours maintenir les personnes et les animaux à au moins 15 mètres de la

Flèches indiquant les limites quant à l'emplacement de la fixation de la poignée.

Toujours porter des gants de protection homologués.

Utiliser des bottes antidérapantes et stables.

Downloaded from www.Manualsib.com manuals search engine

Destiné uniquement à des équipements de coupe flexibles et non métalliques, c'est-à-dire les têtes de désherbage avec fil.

Les autres symboles/autocollants présents sur la machine concernent des exigences de certification spécifiques à certains marchés.

Arrêter le moteur en déplaçant l'interrupteur d'arrêt en position d’arrêt. REMARQUE! L'interrupteur d'arrêt se remet automatiquement en position de démarrage. Toujours retirer le chapeau de bougie de la bougie lors du montage, contrôle et/ou entretien, afin d'éviter tout démarrage accidentel.

IE Toujours porter des gants de protection homologués.

Un nettoyage régulier est indispensable.

Le port de protège-yeux homologués est obligatoire.

Les émissions du moteur de cet outil contiennent des produits chimiques qui, d’après l’État de Californie, peuvent causer le cancer, des malformations congénitales ou autre danger pour la reproduction.

1154807-49 rev.no 1 2015-06-15

SOMMAIRE Sommaire EXPLICATION DES SYMBOLES Symboles ……. SOMMAIRE Sommaire .

Contrôler les pains suivants avant la mise en marche: .

INTRODUCTION Cher client, .…. QUELS SONT LES COMPOSANTS?

Quels sont les cor posants dk de la débroussailleuse? .

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ Important! . Équipement de protection personnelle . Équipement de sécurité de la machine Équipement de coupe … MONTAGE Montage du guidon Montage et démontage d'un tube de transmission

démontable … 43 Montage de l'équipement de | coupe . 44 Montage du protège-lame, de la lame à herbe et

du couteau à herbe n . 44 Montage du protège” lame et de la lame d'éclaircissage . en … 45 Montage des autres protections et équipements d de coupe . 45

Adaptation du harnais et de la débroussailleuse . 46 Harnais standard . MANIPULATION pu CARBURANT Sécurité carburant . Carburant

Remplissage de carburant … . 48

DÉMARRAGE ET ARRÊT Contrôles avant la mise en marche … 49 Démarrage et arrêt . . 49

TECHNIQUES DE TRAVAIL. Méthodes de travail ENTRETIEN Carburateur .

Silencieux . Système de refroidissement . Bougie … Filtre à air

CARACTÉRISTIQUES TECHNIQUES Caractéristiques techniques …. . 60

Downloaded from www.Manualslib.com manuals search engine

DÉCLARATION DE GARANTIE CONTRÔLE DES ÉMISSIONS EN CALIFORNIE ET AU NIVEAU FÉDÉRAL VOS DROITS ET OBLIGATIONS EN GARANTIE 62

Contrôler les points suivants avant la mise en marche:

Lire attentivement le manuel d'utilisation.

L'entretien, le remplacement ou la réparation des dispositifs et des systèmes antipollution peuvent être effectués par tout établissement ou personne qui répare des produits motorisés manuels.

AVERTISSEMENT! Une exposition

prolongée au bruit risque de causer des lésions auditives permanentes. Toujours utiliser des protecteurs d'oreille agréés.

AVERTISSEMENT! Ne jamais modifier sous aucun prétexte la machine sans l'autorisation du fabricant. N’utiliser que des accessoires et des pièces d'origine. Des modifications non-autorisées et l'emploi d'accessoires non-homologués peuvent provoquer des accidents graves et même mortels, à l'utilisateur ou d’autres personnes.

Votre garantie ne couvre ni les dommages ni la responsabilité qu'’entraîne l’utilisation de pièces ou d'accessoires non autorisés.

AVERTISSEMENT! Utilisés de manière négligente ou erronée, les débroussailleuses et les coupe-herbes peuvent devenir des outils dangereux pouvant occasionner des blessures graves, voire mortelles pour l'utilisateur ou d’autres. Il est très important de lire attentivement et de bien comprendre les instructions contenues dans ce mode d'emploi.

[ EMISSION CONTROL INFORMATION à

HUSQVARNA AB HUSKVARNA SWEDEN THIS ENGINE MEETS US EPA AND CALIFORNIA EXH/EVP REGS FOR DM SORE . REFER TO OPERATOR'S MANUAL FOR MAINTENANCE SPECIFICATIONS AND \CADJUSTMENTS. EMISSONS COMPLIANCE PERIOD : DS |

La période de conformité des émissions à laquelle il est fait référence sur l'étiquette de conformité des émissions indique le nombre d'heures de fonctionnement pour lesquelles il a été établi que le moteur répond aux exigences californiennes et fédérales en matière d'émissions.

INTRODUCTION Cher client,

Félicitations pour ce choix d’un produit Husqvarna. Husqvarna a vu le jour en 1689 lorsque le roi Karl XI décida de construire un arsenal pour la fabrication des mousquets au bord de la rivière Huskvarna. Le choix de l'emplacement était logique puisque la rivière Huskvarna servait à produire de l'énergie hydraulique et constituait donc une sorte de centrale hydraulique. En plus de 300 ans d'existence, l'usine Husqvarna a fabriqué de nombreux produits, depuis les cuisinières à bois jusqu'aux équipements de cuisine modernes, sans oublier les machines à coudre, les bicyclettes, les motos, etc. La première tondeuse à moteur a été lancée en 1956, suivie en 1959 de la première tronçonneuse. C'est dans ce secteur que Husqvarna est actif aujourd’hui.

Husqvarna est aujourd'hui un des plus grands fabricants du monde de produits destinés à l'entretien des forêts et des jardins. La qualité et les performances sont nos priorités. Notre concept d’affaires est de développer, fabriquer et commercialiser des produits à moteur pour l'entretien des forêts et des jardins et pour les entreprises de construction et d'aménagement des sols. L'objectif d'Husqvarna est aussi d’être à la pointe du progrès en matière d'ergonomie, de facilité d'utilisation, de sécurité et de protection de l’environnement; un grand nombre d'innovations ont été développées pour améliorer les produits dans ces domaines.

Nous sommes persuadés que vous apprécierez la qualité et les performances de nos produits pendant de longues années. L'achat d'un de nos produits vous garantit une assistance professionnelle au niveau du service et des réparations en cas de besoin. Si la machine n’a pas été achetée chez un de nos revendeurs autorisés, demandez à un revendeur l'adresse de l'atelier d'entretien le plus proche.

Nous espérons que cette machine vous donnera toute satisfaction et qu'elle vous accompagnera pendant de longues années. N'oubliez pas que ce manuel d'utilisation est important. En suivant les instructions qu'il contient (utilisation, révision, entretien, etc.), il est possible d’allonger considérablement la durée de vie de la machine et d'augmenter sa valeur sur le marché de l'occasion. En cas de vente de la machine, ne pas oublier de remettre le manuel d'utilisation au nouveau propriétaire.

Nous vous remercions d'utiliser un produit Husqvarna !

Husqvarna AB travaille continuellement au développement de ses produits et se réserve le droit d'en modifier, entre autres, la conception et l'aspect sans préavis.

34 — French 1154807-49 rev.no 1 2015-06-15

Downloaded from www.Manualslib.com manuals search engine

QUELS SONT LES COMPOSANTS?

Quels sont les composants de la débroussailleuse?

1 Lame 17 Réglage de poignée

2 Ravitaillement en lubrifiant, renvoi d'angle 18 Contre-écrou

3 Renvoi d'angle 19 Bride de support

4 Protection pour l'équipement de coupe 20 Bol de garde au sol

5 Tube de transmission 21 Toc d'entraînement

6 Guidon 22 Tête de désherbage

7. Commande de l'accélération 23 Clé pour l'écrou de lame

8 Bouton d'arrêt 24 Manuel d'utilisation

9 Blocage de l'accélération 25 Dispositif de protection pour le transport 10 Œillet de suspension 26 Goupille d'arrêt

11 Capot de cylindre 27 Harnais

12 Poignée de lanceur 28 Raccord du tube de transmission (525RK) 13 Réservoir d'essence 29 Bouton de l'accélération au démarrage 14 Commande de starter 30 Réglage du câble d'accélération

15 Pompe à carburant 31 Chapeau de bougie et bougie

16 Carter de filtre à air 32 Clé à six pans

1154807-49 rev.no 1 2015-06-15 French — 35

La machine n'est construite que pour le désherbage, le débroussaillage et/ou le déblayage forestier.

La législation nationale ou locale peut réglementer l’utilisation. Respectez la législation en vigueur.

Les seuls accessoires pouvant utiliser le moteur comme source motrice sont les équipements de coupe que nous recommandons au chapitre Caractéristiques techniques.

Ne jamais utiliser la machine en cas de fatigue ou malade, d'ingestion d'alcool, de drogues ou de certains médicaments pouvant agir sur la vision, la capacité de jugement ou la coordination.

Utiliser les équipements de protection personnelle. Voir au chapitre "Équipement de protection personnelle”.

Ne jamais utiliser une machine qui a été modifiée au point de ne plus être conforme au modèle original.

Ne jamais utiliser une machine qui n'est pas en parfait état de marche. Appliquer les instructions de maintenance et d'entretien ainsi que les contrôles de sécurité indiqués dans ce manuel d'utilisation. Certaines mesures de maintenance et d'entretien doivent être confiées à un spécialiste dûment formé et qualifié. Voir les instructions à la section Maintenance.

Tous les capots, toutes les protections et toutes les poignées doivent avoir été montées avant d'utiliser la machine. Vérifier que le capuchon de la bougie et le câble d'allumage sont en bon état afin d'éliminer tout risque de choc électrique.

L'utilisateur de la machine doit s'assurer qu'aucune personne ou animal ne s'approche à moins de 15 mètres pendant le travail. Lorsque plusieurs utilisateurs travaillent dans une même zone, il convient d'observer une distance de sécurité égale au moins au double de

la longueur de l'arbre, mais jamais moins de 15 mètres.

Effectuez une inspection générale de la machine avant de l'utiliser, voir le Calendrier de maintenance.

AVERTISSEMENT! Cette machine génère un champ électromagnétique en fonctionnement. Ce champ peut dans certaines circonstances perturber le fonctionnement d’implants médicaux actifs ou passifs. Pour réduire le risque de blessures graves ou mortelles, les personnes portant des implants médicaux doivent consulter leur médecin et le fabricant de leur implant avant d'utiliser cette machine.

AVERTISSEMENT! Faire tourner un moteur dans un local fermé ou mal aéré

peut causer la mort par asphyxie ou empoisonnement au monoxyde de carbone.

Downloaded from www.Manualsib.com manuals search engine

AVERTISSEMENT! Ne jamais laisser des enfants utiliser la machine ou se tenir à proximité. La machine est équipée d'un interrupteur d'arrêt à détente et peut être démarrée par une activation à faible vitesse et de faible puissance de la poignée de démarrage ; dans certaines

circonstances, de jeunes enfants peuvent produire la force nécessaire au démarrage de la machine. Ceci peut entraîner un risque de blessures personnelles. Retirer donc le chapeau de bougie lorsque la machine n'est pas sous surveillance.

Équipement de protection personnelle

Utilisés de manière négligente ou erronée, les débroussailleuses et les coupe-herbes peuvent devenir des outils dangereux pouvant occasionner des blessures graves, voire mortelles pour l'utilisateur ou d'autres. Il est très important de lire attentivement et de bien comprendre les instructions contenues dans ce mode d'emploi.

Un équipement de protection personnelle homologué doit impérativement être utilisé lors de tout travail avec la machine. L'équipement de protection personnelle n'élimine pas les risques mais réduit la gravité des blessures en cas d'accident. Demander conseil au concessionnaire afin de choisir un équipement adéquat.

AVERTISSEMENT! Soyez toujours attentifs aux signaux d’alerte ou aux appels en portant des protège-oreilles. Enlevez-les sitôt le moteur arrêté.

CASQUE Portez un casque de protection là où il y a risque de chute d'objets

PROTÈGE-OREILLES Porter des protège-oreilles ayant un effet atténuateur suffisant.

1154807-49 rev.no 1 2015-06-15

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

PROTÈGE-YEUX Toujours porter des protège-yeux homologués. L'usage d'une visière doit toujours s'accompagner du port de lunettes de protection homologuées. Par lunettes de protection homologuées, on entend celles qui sont en conformité avec les normes ANSI Z87.1 (États-Unis) ou EN 166 (pays de l'UE).

GANTS Au besoin, utiliser des gants, notamment lors du montage de l'équipement de coupe.

Utiliser des bottes avec coquille en acier et semelle antidérapante.

HABITS Porter des vêtements fabriqués dans un matériau résistant à la déchirure, éviter les vêtements excessivement amples qui risqueraient de se prendre dans les broussailles et les branches. Toujours utiliser des pantalons longs et robustes. Ne pas porter de bijoux, de shorts ou de sandales, et ne pas marcher pieds-nus. Veiller à ce que les cheveux ne tombent pas sur les épaules.

PREMIERS SECOURS Une trousse de premiers secours doit toujours être disponible.

Équipement de sécurité de la machine

Ce chapitre présente les équipements de sécurité de la machine, leur fonction, comment les utiliser et les maintenir en bon état. Voir au chapitre Quels sont les composants? pour trouver leur emplacement sur la machine.

1154807-49 rev.no 1 2015-06-15

Downloaded from www.Manualslib.com manuals search engine

La durée de vie de la machine risque d'être écourtée et le risque d'accidents accru sila maintenance de la machine n'est pas effectuée correctement et si les mesures d'entretien et/ou de réparation ne sont pas effectuées de manière professionnelle. Pour obtenir de plus amples informations, contacter l'atelier de réparation le plus proche.

L'entretien et la réparation de la machine exigent une formation spéciale. Ceci concerne particulièrement l'équipement de sécurité de la machine. Si les contrôles suivants ne donnent pas un résultat positif, s'adresser à un atelier spécialisé. L'achat de l’un de nos produits offre à l'acheteur la garantie d’un service et de réparations qualifiés. Si le point de vente n'assure pas ce service, s'adresser à l'atelier spécialisé le plus proche.

AVERTISSEMENT! Ne jamais utiliser une machine dont les équipements de sécurité sont défectueux. Contrôler et entretenir les équipements de sécurité de la machine conformément aux instructions données dans ce chapitre. Si les contrôles ne donnent pas de résultat positif, confier la machine à un atelier spécialisé.

Blocage de l'accélération

Le blocage de l'accélération a pour but d'empêcher toute accélération involontaire. Une fois le cliquet (A) enfoncé dans la poignée (= en tenant celle-ci), la commande de l'accélération (B) se trouve libérée. Quand la poignée est relâchée, la commande de l'accélération et le cliquet reviennent en position initiale, Ce retour en position initiale s'effectue grâce à deux ressorts de rappel indépendants. Cette position signifie que la commande d'accélération est alors automatiquement bloquée sur le

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

Vérifier d'abord que la commande de l'accélération est bloquée en position de ralenti quand le blocage de l'accélération est en position initiale.

Appuyer sur le blocage de l'accélération et vérifier qu'il revient de lui-même en position initiale quand il est relâché.

Vérifier que le blocage de l'accélération, la commande d'accélération et leurs ressorts de rappel fonctionnent correctement.

Voir le chapitre Démarrage. Démarrer la machine et donner les pleins gaz. Relâcher l'accélérateur et s'assurer que l'équipement de coupe s'arrête et qu'il reste immobile. Si l'équipement de coupe tourne lorsque l'accélérateur est au régime de ralenti, contrôler le réglage du ralenti du carburateur. Voir le chapitre Entretien.

Downloaded from www.Manualslib.com manuals search engine

Le bouton d'arrêt est utilisé pour arrêter le moteur.

Mettre le moteur en marche et s'assurer qu'il s'arrête lorsque le bouton d'arrêt est amené en position d'arrêt.

Protection pour l’équipement de coupe

Cette protection a pour but d'empêcher que des objets ne soient projetés en direction de l'utilisateur. La protection prévient aussi le contact entre l'utilisateur et l'équipement de coupe.

S'assurer que la protection est intacte et qu'elle ne présente pas de fissures. Remplacer la protection si elle a subi des coups ou si elle présente des fissures.

Toujours utiliser la protection recommandée prévue pour l'équipement de coupe en question. Voir Caractéristiques techniques.

AVERTISSEMENT! Un équipement de coupe ne peut en aucun cas être utilisé si une protection homologuée n’a pas été préalablement montée. Voir le

chapitre Caractéristiques techniques. La mise en place d’une protection erronée ou défectueuse peut provoquer des blessures graves.

1154807-49 rev.no 1 2015-06-15

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

Système anti-vibrations

La machine est équipée d'un système anti-vibrations conçu pour assurer une utilisation aussi confortable que possible.

L'utilisation d'un fil mal enroulé ou d'un équipement de coupe inadéquat augmente le niveau de vibration. Voir les instructions au chapitre Équipement de coupe.

Le système anti-vibrations réduit la transmission des vibrations de l'unité moteur/l'équipement de coupe à l'unité que constituent les poignées.

Vérifier régulièrement l'état des éléments afin de détecter fissures et déformations. Vérifier que les éléments anti- vibrations sont entiers et solidement fixés.

AVERTISSEMENT! Une exposition excessive aux vibrations peut entraîner des troubles circulatoires ou nerveux chez les personnes sujettes à des troubles cardio-vasculaires. Consulter un médecin en cas de symptômes liés aux vibrations, tels qu’insensibilisation ouirritation locale, douleur, chatouillements, faiblesse musculaire, décoloration ou modification épidermique. Ces symptômes affectent généralement les doigts, les mains ou les poignets.

Le silencieux est conçu pour réduire au maximum le niveau sonore et détourner les gaz d'échappement loin de l'utilisateur. Le silencieux équipé d'un pot catalytique

1154807-49 rev.no 1 2015-06-15

Downloaded from www.Manualslib.com manuals search engine

est aussi conçu pour réduire la teneur des gaz d'échappement en substances toxiques.

Le risque d'incendie est important dans les pays au climat chaud et sec. C'est pourquoi nous avons équipé certains silencieux de grilles antiflamme. Vérifier si le silencieux de la machine est muni d'un tel dispositif.

En ce qui concerne le silencieux, il importe de bien suivre les instructions de contrôle, de maintenance et d'entretien.

Ne jamais utiliser une machine dont le silencieux est défectueux.

Vérifier régulièrement la fixation du silencieux dans la machine.

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

Si le silencieux comporte une grille antiflamme, la nettoyer régulièrement. Une grille colmatée résulte en un échauffement du moteur pouvant donner lieu à de graves avaries du moteur.

Assurez-vous que le pare-étincelles est vissé en place correctement.

AVERTISSEMENT! Un silencieux muni d’un catalyseur est très chaud aussi bien à l’utilisation qu'après arrêt. Ceci est également vrai pour le régime au ralenti. Tout contact peut causer des brûlures à la peau. Attention au risque d'incendie!

AVERTISSEMENT! L'intérieur du silencieux contient des produits chimiques pouvant être cancérigènes. Eviter tout contact avec ces éléments si le silencieux est endommagé.

AVERTISSEMENT! N'oubliez pas que:

Les gaz d'échappement du moteur sont très chauds et peuvent contenir des étincelles pouvant provoquer un incendie. Par conséquent, ne jamais démarrer la machine dans un local clos ou à proximité de matériaux inflammables!

Cette section explique comment, grâce à l'utilisation du

bon équipement de coupe et grâce à un entretien correct:

+ Réduire le risque de rebond de la machine. + Obtenir la meilleure coupe possible.

+ Augmenter la durée de vie de l'équipement de coupe.

Downloaded from www.Manualsib.com manuals search engine

N'utiliser l'équipement de coupe qu'avec la protection recommandée! Voir le chapitre Caractéristiques techniques.

Voir les instructions relatives à l'équipement de coupe pour poser correctement le fil et choisir le diamètre de fil approprié.

Maintenir les dents de la lame correctement affûtés! Suivre nos recommandations. Voir aussi les instructions sur l'emballage des lames.

Conserver un avoyage correct! Suivre nos instructions et utiliser le gabarit de lime recommandé.

AVERTISSEMENT! Toujours arrêter le moteur avant d'entamer des travaux sur l'équipement de coupe. Celui-ci continue de tourner après qu’on a relâché l'accélérateur. S'assurer que l'équipement de coupe est complètement immobilisé et débrancher le câble de la bougie d'allumage avant de commencer l'intervention sur l'équipement de coupe.

AVERTISSEMENT! Un équipement de coupe inadéquat ou une lame mal affütée augmentent les risques de rebond.

La lame d'éclaircissage est destinée au dégagement des bosquets et des arbustes.

Les lame et couteau à herbe sont destinés à la coupe de l'herbe épaisse.

N'utiliser l'équipement de coupe qu'avec la protection recommandée! Voir le chapitre Caractéristiques techniques.

CAE Maintenir les dents de la lame correctement affütées! Suivre nos instructions et utiliser le calibre d'affütage recommandé. Une lame mal affûtée ou endommagée augmente les risques d'accident.

Maintenir un avoyage correct de la lame d'éclaircissage! Suivre nos instructions et utiliser le gabarit d'affûtage recommandé. Une lame d'éclaircissage mal affütée augmente le risque de blocage et de rebond ainsi que d'endommagement de la lame.

Inspecter l'équipement de coupe afin de détecter d'éventuels dommages ou fissures. Toujours remplacer un équipement de coupe endommagé.

Affûtage des lames et couteaux à herbe

+ Voir les instructions d’affütage sur l'emballage de l'équipement de coupe. Les lames et couteaux s'affütent à l’aide d’une lime plate à taille simple.

1154807-49 rev.no 1 2015-06-15

Downloaded from www.Manualslib.com manuals search engine

+__ Limer les tranchants de manière égale afin de préserver l'équilibre.

AVERTISSEMENT! Toujours jeter une lame pliée, faussée, fissurée, cassée ou abîmée de toute autre façon. Ne jamais essayer de redresser une lame faussée pour l’utiliser de nouveau. Utiliser uniquement des lames d’origine du modèle recommandé.

Affûtage de la lame d’éclaircissage

ee + Voirles instructions d'affûtage sur l'emballage de l'équipement de coupe.

Un affütage correct de la lame est une condition indispensable pour l'obtention d’un travail efficace et pour éviter une usure anormale de la lame et de la débroussailleuse.

+ Veiller à disposer d'un support solide en affütant la lame. Utiliser une lime ronde de 5,5 mm et un support de lime.

+ Angle d’affütage 15°. Affûter les dents alternativement à droite et à gauche. Si les dents sont sérieusement émoussées, il peut s'avérer nécessaire, exceptionnellement, de limer leur partie supérieure avec une lime plate. Dans ce cas, effectuer cette opération avant de commencer l'affûtage avec la lime

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

ronde. La partie supérieure des dents doit être limée de manière identique sur toutes les dents.

Veiller à ce que le fil du coupe-herbe soit toujours enroulé de manière serrée et régulière autour du tambour, autrement la machine produit des vibrations dangereuses pour la santé.

+ Nutiliser que les têtes de désherbage et les fils recommandés. Ils ont été testés par le fabricant pour aller de pair avec une certaine puissance de moteur. Ceci est d'autant plus important lors de l'utilisation d'une tête de désherbage entièrement automatique. N'utiliser que l'équipement de coupe recommandé. Voir le chapitre Caractéristiques techniques.

+ En général, les petites machines demandent des petites têtes de désherbage, et vice versa. Cela vient du fait que lors du désherbage au moyen de fils, le moteur doit éjecter le fil radialement depuis la tête de désherbage tout en affrontant la résistance de l'herbe à couper.

+ La longueur du fil est également importante. Un fil long demande un moteur plus puissant qu'un fil court, même en cas de diamètre égal de fil.

+ S'assurer que le couteau monté sur le carter de protection est intact. Il sert à découper le fil à la bonne longueur.

+ Pour améliorer la durée de vie du fil, laisser le fil

tremper dans de l'eau pendant quelques nuits. Le fil devient alors plus résistant et dure plus longtemps.

42 — French 1154807-49 rev.no 1 2015-06-15

Downloaded from www.Manualslib.com manuals search engine

MONTAGE Montage du guidon + Enfiler le harnais et suspendre la machine dans le

crochet de suspension. Effectuer un réglage de précision de sorte à obtenir une position de travail confortable lorsque la machine est suspendue dans le harnais. Serrer la manette.

+ Démonter la vis à l'arrière de la poignée d'accélération.

+ Enfiler la poignée d'accélération sur la partie droite du guidon (voir la figure).

Montage et démontage d’un tube de transmission démontable (525RK)

+ Aligner le trou de la vis de fixation de la poignée avec le trou du guidon.

+ Remonter la vis à l'arrière de la poignée Montage d'accélération.

+ Desserrer l'assemblage en tournant le bouton dans le + Passer la vis à travers la poignée et le guidon. Serrer. sens antihoraire.

+ __ Desserrer les vis du support du guidon + Aligner la languette de la fixation (A) sur la flèche du

+ Positionner le support de guidon de la manière raccord (B).

+ Pousser la fixation dans le raccord jusqu'à ce qu'un déclic indique qu'elle est bien en place.

+ Serrer les vis. + Desserrer la manette sur la fixation du guidon.

+ Placer le guidon comme indiqué sur la figure. Monter les éléments de fixation et serrer légèrement la manette.

+ Serrer fortement la manette avant d'utiliser l'unité.

115400. LR OS .j French — 43

Downloaded from www.Manualslib.com manuals search engine

+ Desserrerle raccord en tournant la manette (au moins 3 fois).

+ Appuyez sur le bouton (C) et le maintenir enfoncé. Tout en maintenant solidement l'extrémité du moteur, tirer la fixation hors du raccord.

Montage de l’équipement de coupe

Lors du montage de l’équipement de coupe, il est de la plus grande importance que la commande du bras d’entraînement/de la bride de renfort soit positionnée correctement dans l'ouverture centrale de l'équipement de coupe. Un équipement de coupe mal monté peut causer des blessures personnelles très graves, voire mortelles.

AVERTISSEMENT! Un équipement de coupe ne peut en aucun cas être utilisé si une protection homologuée n’a pas été préalablement montée. Voir le chapitre Caractéristiques techniques. La mise en place d’une protection erronée

ou défectueuse peut provoquer des blessures graves.

IMPORTANT! Lutilisation d'une lame d'éclaircissage ou à herbe exige que la machine soit équipée d'un guidon approprié, d'un protège-lame et d'un harnais.

Downloaded from www.Manualsib.com manuals search engine

Montage du protège-lame, de la lame à herbe et du couteau à herbe

+ Emboîter le protège-lame/la protection combinée (A) dans la fixation du tube de transmission et fixer à l'aide d’une vis.

REMARQUE! Utiliser le protège-lame recommandé. Voir le chapitre Caractéristiques techniques.

+ Monter un toc d'entraînement (B) sur l’axe sortant.

-__ Faire tourner l'axe de la lame jusqu'à ce que l’un des trous du toc d'entraînement coïncide avec le trou correspondant du carter.

+ Insérer la goupille d'arrêt (C) dans le trou afin de bloquer l'axe.

+ Placer la lame (D), le bol de garde au sol (E) et la bride de support (F) sur l'axe sortant.

+ Monter l'écrou (G). Serrer l'écrou au couple de serrage de 35-50 Nm (26-36 ft-lb). Utiliser la clé à douille du jeu d'outils. Tenir le manche de la clé le plus près possible du protège-lame. Serrer l'écrou en tournant la clé dans le sens de rotation (NB! filetage à gauche).

1154807-49 rev.no 1 2015-06-15

MONTAGE Montage du protège-lame et de la lame d’éclaircissage

+ Démonter la plaque de fixation (H). Monter l'adaptateur (1) et la languette (J) à l’aide des deux vis (K) comme indiqué sur la figure. Le protège-lame (A) se monte contre l'adaptateur à l'aide de 4 vis (L) comme indiqué sur la figure.

REMARQUE! Uiiliser le protège-lame recommandé. Voir le chapitre Caractéristiques techniques.

+ Monter un toc d'entraînement (B) sur l'axe sortant.

+ Faire tourner l'axe de la lame jusqu'à ce que l'un des trous du toc d'entraînement coïncide avec le trou correspondant du carter.

+ Insérer la goupille d'arrêt (C) dans le trou afin de bloquer l'axe.

+ Placer la lame (D) et la bride de support (F) sur l'arbre sortant.

+ Monter l'écrou (G). Serrer l'écrou au couple de serrage de 35-50 Nm (26-36 ft-lb). Utiliser la clé à douille du jeu d'outils. Tenir le manche de la clé le plus près possible du protège-lame. Serrer l'écrou en

1154807-49 rev.no 1 2015-06-15

Downloaded from www.Manualslib.com manuals search engine

tournant la clé dans le sens de rotation (NB! filetage à gauche).

+ Les dents de la lame d'éclaircissage risquent de causer des blessures aussi bien lors du serrage que du desserrage de l'écrou de la lame. Veiller à ce que la main soit toujours protégée par le protège-lame lors de ces interventions. Toujours utiliser une clé à douille munie d'un manche assez long. La flèche sur l'illustration indique la zone dans laquelle la clé doit être utilisée, aussi bien pour serrer que pour desserrer l'écrou.

Montage des autres protections et équipements de coupe

> \® + Monter le carter de protection/la protection combinée (A) destiné(e) au travail avec la tête de désherbage/ les couteaux en plastique. La protection s'accroche à

la fixation du tube de transmission et maintenue en place par une vis (L).

+ Monter un toc d'entraînement (B) sur l'axe sortant.

+ Faire tourner l'axe de la lame jusqu'à ce que l'un des trous du toc d'entraînement coïncide avec le trou correspondant du carter.

+ Insérer la goupille d'arrêt (C) dans le trou afin de bloquer l'axe.

+ Visser la tête de désherbage/les couteaux en plastique (H) dans le sens contraire de la rotation.

+ __ Le démontage s'effectue dans l'ordre inverse.

Adaptation du harnais et de la débroussailleuse

AVERTISSEMENT! Lors de travail avec une débroussailleuse, toujours l’accrocher au harnais. Sinon, il est impossible de manipuler la débroussailleuse en toute sécurité et le

risque de blessures à l'utilisateur et aux autres est élevé. Ne jamais utiliser un harnais dont le dispositif de libération rapide est défectueux.

Sur le devant du harnais se trouve une plaque pectorale à libération rapide constituant une bonne sécurité au cas où le moteur prendrait feu ou dans l'éventualité d'une situation nécessitant de rapidement se libérer de la machine et du harnais.

Répartition égale de la charge au niveau des épaules

Un harnais et une machine correctement adaptés facilitent considérablement le travail. Ajuster le harnais afin d'obtenir la position de travail la plus confortable.

Downloaded from www.Manualslib.com manuals search engine

Tendre les courroies latérales pour bien répartir la charge sur les deux épaules.

Ajuster les bretelles de telle sorte que l'équipement de coupe soit parallèle au sol.

Laisser l'équipement de coupe reposer légèrement sur le sol. Si une lame d'éclaircissage est utilisée, elle doit se balancer de quelques dm au-dessus du sol afin d'éviter tout contact avec des pierres et autres obstacles. Déplacer la boucle de suspension pour que la débroussailleuse soit correctement équilibrée.

1154807-49 rev.no 1 2015-06-15

MANIPULATION DU CARBURANT Sécurité carburant

Ne jamais démarrer la machine:

Si du carburant a été renversé. Essuyer soigneusement toute trace et laisser les restes d'essence s'évaporer.

Si vous avez renversé du carburant sur vous ou sur vos vêtements, changez de vêtements. Lavez les parties du corps qui ont été en contact avec le carburant. Utilisez de l’eau et du savon.

S'il y a fuite de carburant. Vérifier régulièrement que le bouchon du réservoir et la conduite de carburant ne fuient pas. En cas de duite, communiquez avec un atelier spécialisé.

Transport et rangement

Transporter et ranger la machine et le carburant de façon à éviter que toute fuite ou émanation éventuelle entre en contact avec une flamme vive ou une étincelle: machine électrique, moteur électrique, contact/interrupteur électrique ou chaudière.

Lors du stockage et du transport de carburant, toujours utiliser un récipient homologué et conçu à cet effet.

Lors des remisages de la machine, vider le réservoir de carburant. S'informer auprès d'une station-service comment se débarrasser du carburant résiduel. Vidangez le réservoir dans un contenant approprié et dans un endroit bien aéré.

Avant de remiser la machine pour une période prolongée, veiller à ce qu'elle soit bien nettoyée et que toutes les mesures d'entretien aient été effectuées.

Lors du stockage et du transport de la machine, toujours utiliser la protection de transport de l'équipement de coupe.

Sécurisez la machine pendant le transport.

Afin d'éviter tout démarrage accidentel du moteur, toujours retirer le chapeau de bougie lors du remisage

prolongé, si la machine n'est pas sous surveillance et lors de toute mesure de service.

Après utilisation, laissez le taille-haie refroidir avant de le ranger.

AVERTISSEMENT! Manipuler le carburant avec précaution. Penser aux

risques d'incendie, d'explosion et d’inhalation.

Carburant REMARQUE! La machine est équipée d'un moteur deux

AVERTISSEMENT! Le carburant et les vapeurs de carburant sont très inflammables et peuvent causer des blessures graves en cas d’inhalation ou de contact avec la peau. Il convient donc d'observer la plus grande prudence lors

de la manipulation du carburant et de veiller à disposer d’une bonne aération.

AVERTISSEMENT! Veiller à une bonne aération pendant toute manipulation de carburant.

REMARQUE! Utilisez toujours un mélange essence/huile d'indice d'octane égal à au moins 90 (RON). Si la machine est équipée d’un pot catalytique (voir Caractéristiques techniques), utilisez toujours un mélange essence sans plomb/huile de bonne qualité. Une essence au plomb détruirait le pot catalytique. Choisissez de l'essence écologique (alkylat) si vous pouvez vous en procurer.

Possibilité d'utiliser du carburant mélangé à base d'éthanol, E10 (la teneur en éthanol ne doit pas dépasser 10 %). L'utilisation de carburants mélangés contenant plus d'éthanol que l'E10 perturbe le fonctionnement de la machine et risque d'endommager le moteur.

Ce moteur est homologué pour fonctionner avec de

l'essence sans plomb.

+ L'indice d'octane le plus bas recommandé est de 87 ((RON+MON)/2). Si le moteur utilise une essence d'un indice d'octane inférieur à 87, des cognements risquent de se produire. Ceci résulte en une augmentation de la température du moteur et une charge élevée au niveau des paliers pouvant causer de graves avaries moteur.

+__ Sion travaille en permanence à des régimes élevés, il est conseillé d'utiliser un carburant d’un indice d'octane supérieur.

+ Pour obtenir un fonctionnement et des résultats optimaux, utiliser une huile moteur deux temps HUSQVARNA fabriquée spécialement pour nos moteurs deux temps à refroidissement à air.

temps et doit toujours être alimentée avec un mélange d'essence et d'huile deux temps. Afin d'obtenir un

+__ Ne jamais utiliser d'huile deux temps pour moteurs

hors-bord refroidis par eau, appelée huile outboard

mélange approprié, il est important de mesurer avec (désignation TCW).

précision la quantité d'huile à mélanger. Pour le mélange +__ Ne jamais utiliser d'huile pour moteurs à quatre de petites quantités de carburant, la moindre erreur peut temps.

sérieusement affecter le rapport du mélange. + Une huile de mauvaise qualité ou un rapport huile/

carburant trop élevé pourrait affecter le

1154807-49 rev.no 1 2015-06-15 French — 47

Downloaded from www.Manualslib.com manuals search engine

MANIPULATION DU CARBURANT

fonctionnement du pot catalytique et en réduire la durée de vie utile.

Rapport de mélange 50:1 (2%) avec huile deux temps HUSQVARNA.

Remplissage de carburant

AVERTISSEMENT! Les mesures de sécurité ci-dessous réduisent le risque d'incendie:

Essence, litres | Huile deux temps, litres 2% (1:50)

Toujours effectuer le mélange dans un récipient propre et destiné à contenir de l'essence.

Toujours commencer par verser la moitié de l'essence à mélanger. Verser ensuite la totalité de l'huile. Mélanger en secouant le récipient. Enfin, verser le reste de l'essence.

Mélanger (secouer) soigneusement le mélange avant de faire le plein du réservoir de la machine.

Ne jamais préparer plus d'un mois de consommation de carburant à l'avance.

Si la machine n'est pas utilisée pendant une longue période, vidanger et nettoyer le réservoir.

Ce moteur est homologué pour fonctionner avec de

‘essence sans plomb.

AVERTISSEMENT! Le pot d'échappement à catalyseur est très chaud pendant et après le service. C’est également vrai

pour le ralenti. Soyez attentif au risque d'incendie, surtout à proximité de produits inflammables et/ou en présence de gaz.

Downloaded from www.Manualsib.com manuals search engine

Mélangez et versez le carburant à l'extérieur, en l'absence d'étincelles ou de flammes.

Ne jamais fumer ni placer d’objet chaud à proximité du carburant.

Ne jamais faire le plein, moteur en marche.

Arrêter le moteur et le laisser refroidir pendant quelques minutes avant de faire

le plein. Mélangez et versez le carburant à l'extérieur, en l'absence d'étincelles ou de flammes. Procédez au remplissage dans un endroit bien aéré. Ne remplissez jamais la machine à l'intérieur.

Ouvrir le bouchon du réservoir lentement pour laisser baisser la surpression pouvant régner dans le réservoir.

Serrer soigneusement le bouchon du réservoir après le remplissage.

Éloignez toujours la machine de la zone et de la source du plein en carburant avant de la mettre en marche.

Utiliser un bidon d'essence comportant un dispositif d'arrêt de remplissage automatique.

Si du carburant a été renversé. Essuyer soigneusement toute trace et laisser les restes d'essence s'évaporer.

Nettoyer le pourtour du bouchon de réservoir. Les impuretés dans le réservoir causent des troubles de fonctionnement.

Bien mélanger le carburant en agjitant le récipient avant de remplir le réservoir.

1154807-49 rev.no 1 2015-06-15

DÉMARRAGE ET ARRÊT Contrôles avant la mise en marche

Contrôler la lame afin de détecter d'éventuelles fissures au niveau des denis et du trou central. Les raisons les plus fréquentes de la présence de fissures sont la formation de coins pointus lors de l’affûtage et l’utilisation d'une lame aux dents émoussées. Si des fissures sont constatées, mettre la lame au rebut.

+ S'assurer que la bride de support ne présente pas de fissures par suite d'usure ou de serrage trop fort. En cas de fissures, mettre la bride de support au rebut.

S'assurer que le contre-écrou n'a pas perdu son pouvoir bloquant. Le contre écrou doit résister à au moins 1,5 Nm. Le couple de serrage du contre-écrou doit être de 35-50

+ Contrôler la tête de désherbage et le carter de protection afin de détecter d'éventuels dommages ou fissures. Remplacer la tête de désherbage ou le carter de protection si l'un ou l'autre a subi des dommages ou présente des fissures.

+ Ne jamais utiliser la machine sans protection ou avec une protection défectueuse.

+ Tous les carters doivent être correctement montés et sans défaut avant le démarrage de la machine.

1154807-49 rev.no 1 2015-06-15

AVERTISSEMENT! Un carter d'embrayage complet avec tube de transmission doit être monté avant de démarrer la machine, sinon l'embrayage risque de lâcher et de provoquer des blessures.

Éloignez toujours la machine de la zone et de la source du plein en carburant

avant de la mettre en marche. Placer la machine sur une surface plane. S'assurer que l'équipement de coupe ne risque pas de rencontrer un obstacle.

Veiller à ce qu'aucune personne non autorisée ne se trouve dans la zone de travail pour éviter le risque de blessures graves. Distance de sécurité: 15 mètres (50 ft).

(1) Pompe à carburant: Appuyer sur la poche en caoutchouc de la pompe à carburant plusieurs fois jusqu'à ce que le carburant commence à remplir la poche. Il n'est pas nécessaire de remplir la poche complètement.

DÉMARRAGE ET ARRÊT AVERTISSEMENT! Lorsque le moteur est démarré avec la commande de starter en position starter/accélérateur, l'équipement de coupe commence à tourner immédiatement.

Plaquer la machine contre le sol à l’aide de la main gauche (NOTA! Pas à l'aide du pied!).

(3) Saisir ensuite la poignée de démarrage de la main droite et tirer lentement sur le lanceur jusqu'à ce qu'une résistance se fasse sentir (les cliquets d'entraînement grippent), puis tirer énergiquement et rapidement sur le lanceur. Ne jamais enrouler la corde du lanceur autour de la main.

Tirez plusieurs fois sur le fil jusqu'à ce que le moteur tente de démarrer (ou 5 fois au maximum).

(4) Déplacez la commande du volet de départ à la position du volet de marche.

(5) Tirez sur le fil jusqu'à ce que le moteur démarre, puis actionnez progressivement la gâchette d'accélération pour augmenter le régime du moteur jusqu'à atteindre la vitesse de fonctionnement.

(1) Pompe à carburant: Appuyer sur la poche en caoutchouc de la pompe à carburant plusieurs fois jusqu'à ce que le carburant commence à remplir la poche.

Il n'est pas nécessaire de remplir la poche complètement.

(5) Tirez sur le fil jusqu'à ce que le moteur démarre, puis actionnez progressivement la gâchette d'accélération pour augmenter le régime du moteur jusqu'à atteindre la vitesse de fonctionnement.

REMARQUE! Ne pas sortir complètement la corde du lanceur et ne pas lâcher la poignée avec la corde du lanceur complètement sortie. Cela pourrait endommager la machine.

Downloaded from www.Manualslib.com manuals search engine

REMARQUE! Ne pas placer aucune partie du corps sur la surface marqué. Contact peut causer en brûlures à la peau ou les chocs électriques si le chapeau de bougie est defecteux. Toujours utiliser des gants. Ne jamais utiliser une machine dont le chapeau de bougie est defecteux.

Le moteur est arrêté en poussant l'interrupteur d'arrêt en position d'arrêt.

REMARQUE! L'interrupteur d'arrêt se remet automatiquement en position de démarrage. Toujours retirer le chapeau de bougie de la bougie lors du montage, contrôle et/ou entretien, afin d'éviter tout démarrage accidentel.

1154807-49 rev.no 1 2015-06-15

TECHNIQUES DE TRAVAIL Méthodes de travail

Ce chapitre traite des consignes de sécurité de base lors du travail avec une débroussailleuse ou un coupe- herbe.

Dans l'éventualité d’une situation rendant la suite du travail incertaine, consulter un expert. S'adresser au revendeur ou à l'atelier de réparation.

Évitez les tâches pour lesquelles vous ne vous sentez pas suffisamment qualifié.

Avant l’utilisation, il est essentiel de comprendre la différence entre le déblayage forestier, le débroussaillage et le désherbage.

Règles élémentaires de sécurité

Bien observer la zone de travail:

S'assurer qu'aucune personne, aucun animal ou aucun autre facteur ne risque de gêner l'utilisateur de la machine.

Afin d'éviter que des personnes, des animaux ou autre n'entrent en contact avec l'équipement de coupe ou avec des objets lancés par celui-ci.

REMARQUE! Ne jamais utiliser une machine s’il n'est pas possible d'appeler au secours en cas d'accident.

2 Inspecter la zone de travail. Retirer tous les objets tels que les pierres, les morceaux de verre, les clous, les fils de fer, les bouts de ficelle, etc. pouvant être projetés ou risquant de bloquer l'équipement de coupe.

3 Ne pas travailler par mauvais temps: brouillard épais, pluie diluvienne, vent violent, grand froid, etc. Travailler par mauvais temps est cause de fatigue et peut même être dangereux: sol glissant, direction de chute d'arbre modifiée, etc.

4 S'assurer de pouvoir se tenir et se déplacer en toute sécurité. Repérer les éventuels obstacles en cas de déplacement imprévu: souches, pierres, branchages,

1154807-49 rev.no 1 2015-06-15

Downloaded from www.Manualslib.com manuals search engine

fondrières, etc. Observer la plus grande prudence lors de travail sur des terrains en pente.

Observer la plus grande prudence lors de l'abattage des arbres sous tension. Avant et après le sciage, les arbres sous tension risquent de brutalement retrouver leur position initiale. Un mauvais placement de l'utilisateur ou de l'entaille d'abattage peut entraîner un choc avec l'arbre pouvant résulter en une chute ou en une perte du contrôle de la machine. Ces deux cas de figure sont susceptibles de provoquer des blessures graves.

Soyez bien en équilibre, les pieds d'aplomb. Ne vous éloignez pas trop. Restez toujours en équilibre et sur vos appuis.

Toujours tenir la machine avec les deux mains. Tenir la machine du côté droit du corps. Attacher la machine aux anneaux de suspension sur le harnais Maintenez toutes les parties de votre corps à distance des surfaces chaudes et brûlantes. Maintenez toutes les parties de votre corps à distance de l'équipement de coupe en rotation.

TECHNIQUES DE TRAVAIL

8 L'équipement de coupe doit se trouver sous la taille de

9 Lors des déplacements, arrêter le moteur. Lors des

déplacements longs et des transports, utiliser le dispositif de protection prévu à cet effet.

10 Ne jamais placer la machine sur le sol avec le moteur

en marche sans pouvoir la surveiller.

AVERTISSEMENT! Ni l'utilisateur de la machine, ni qui que ce soit ne doit essayer de retirer le matériel végétal coupé tant que le moteur ou l'équipement de coupe tourne, sous peine de blessures graves.

Arrêter le moteur et l'équipement de coupe avant de retirer le matériel végétal qui s'est enroulé autour de l’axe de la lame, sous peine de blessures. Après l'utilisation, le renvoi d'angle peut être chaud pendant un moment. Risque de brûlures au contact.

AVERTISSEMENT! Attention aux objets projetés. Toujours utiliser des protections homologuées pour les yeux. Ne jamais se pencher au-dessus de la protection de l'équipement de coupe. Des cailloux, débris, etc. peuvent être

projetés dans les yeux et causer des blessures très graves, voire la cécité.

Maintenir à distance toutes les personnes non concernées par le travail. Les enfants, les animaux, les spectateurs et les collègues de travail devront se trouver en dehors de la zone de sécurité, soit à au moins 15 mètres (50 ft.). Arrêter immédiatement la machine si une personne s’approche. Ne tournez jamais sur vous-même avec la machine sans vous assurer d’abord que personne ne se trouve dans la zone de sécurité.

AVERTISSEMENT! Il arrive que des branches ou de l'herbe se coincent entre la protection et l'équipement de coupe. Toujours arrêter le moteur avant de procéder au nettoyage.

Downloaded from www.Manualsib.com manuals search engine

AVERTISSEMENT! Les machines équipées de lames d’éclaircissage ou de disques à herbe peuvent être projetées violemment d’un côté quand la lame heurte un objet fixe. Ce phénomène est appelé rebond. Un rebond peut être suffisamment violent pour projeter la machine et/ou l'opérateur dans une direction quelconque et faire perdre le contrôle de la machine à l'opérateur. Les rebonds se produisent sans prévenir si la machine s'accroche sur un objet, cale ou se bloque. Un rebond est plus apte à se produire dans des zones où il est difficile de voir le matériau coupé.

Eviter d'utiliser la plage 12 h - 15 h de la lame. Du fait de la vitesse de rotation de la lame, c’est justement sur cette plage que l’éjection d'objets risque de se produire lorsque la lame est appliquée sur des troncs plus épais.

Avant de commencer le déblayage, vérifier le terrain à déblayer, la nature du terrain, l'inclinaison du sol, la présence de cailloux, de fossés, etc.

Commencer par le côté du terrain le plus facile à déblayer afin d'obtenir une bonne ouverture de déblayage.

Travailler systématiquement en allant et en venant sur le terrain sur une largeur de travail de 4-5 mètres. Ainsi, le rayon d'action total de la machine est utilisé, dans les deux sens, et l'utilisateur bénéficie d’un domaine de travail facile et variable.

La distance à parcourir doit être d'environ 75 m. Déplacer le stock de carburant en fonction de l'avancement du travail.

Si le terrain est en pente, déterminer le parcours de manière qu'il soit perpendiculaire à la pente. Il est beaucoup moins fatiguant de marcher en travers d'une pente, plutôt que de la descendre et de la remonter constamment.

Le parcours doit être déterminé de manière à éviter les fossés et autres obstacles du terrain. Adapter

1154807-49 rev.no 1 2015-06-15

TECHNIQUES DE TRAVAIL

également le parcours en fonction du vent afin que les troncs déblayés tombent dans la partie déjà déblayée.

Déblayage forestier avec une lame d’éclaircissage

* En présence de troncs épais, les risques de rebond sont plus importants. Éviter donc de scier au niveau de la plage 12 h - 15 h de la lame.

+ Pour que l'arbre tombe vers la gauche, la partie inférieure de l'arbre doit être amenée vers la droite. Incliner la lame et la déplacer vers le bas, à droite, d'un mouvement décidé. Simultanément, pousser le tronc à l’aide du protège-lame. Appliquer la lame contre le tronc au niveau de la plage 15h-17hdela lame. Passer au plein régime avant d'apposer la lame sur le tronc.

+ Pour que l'arbre chute vers la droite, la partie inférieure de l'arbre doit être amenée vers la gauche. Incliner la lame et la déplacer vers le haut, à droite. Appliquer la lame contre le tronc au niveau de la plage 15h-17 h de la lame afin que le sens de rotation de

1154807-49 rev.no 1 2015-06-15

Downloaded from www.Manualslib.com manuals search engine

la lame amène la partie inférieure de l'arbre vers la gauche.

Pour faire chuter l'arbre en avant, tirer la partie inférieure de l'arbre vers l'arrière. Tirer la lame en arrière d'un mouvement rapide et décidé.

Les troncs épais doivent être sciés depuis deux côtés. Estimer d'abord le sens de chute du tronc. Commencer la coupe par le côté se trouvant dans le sens de chute de l'arbre. Effectuer la coupe d'abattage de l'autre côté. Ajuster la pression d'alimentation en fonction de l'épaisseur et du degré de dureté du type d'arbre. Les troncs minces demandent une alimentation plus importante, les troncs plus épais une alimentation plus légère.

Si les troncs sont très proches les uns des autres, ajuster la vitesse de travail.

Si la lame se bloque dans un arbre, ne jamais chercher à la dégager en tirant sur la machine. Ceci pourrait endommager la lame, le renvoi d'angle, le tube de transmission ou le guidon. Lâcher les poignées, saisir le tube de transmission des deux mains et dégager lentement la machine.

TECHNIQUES DE TRAVAIL Débroussaillage avec une lame d’éclaircissage

Faucher les troncs minces et les broussailles. Travailler en balayant le terrain latéralement.

Essayer de couper plusieurs troncs d'un même geste de balayage.

Pour les bosquets, commencer par couper autour du bosquet. Commencer par couper les hautes branches pour éviter de tout risque de blocage. Couper ensuite les branches à la hauteur souhaitée. Essayer ensuite de pénétrer dans le bosquet et de couper à partir du centre du bosquet. S'il est toujours difficile de pénétrer dans le bosquet, couper les branches les plus hautes et les laisser retomber. De cette manière le risque de blocage de la machine diminue.

Ne pas utiliser les lames et les couteaux à herbe pour les tiges ligneuses.

La lame à herbe s'utilise pour tous les types d'herbe haute ou épaisse.

Faucher l'herbe d'un mouvement de balancier latéral, le mouvement de droite à gauche constituant la fauche et le mouvement de gauche le retour. Faire travailler la lame du côté gauche (secteur 8h à 12h).

Si on penche légèrement la lame vers la gauche pendant le débroussaillage, l'herbe coupée est

Downloaded from www.Manualslib.com manuals search engine

disposée en bandes, ce qui facilite le ramassage, par exemple lors du ratissage.

Essayer d'adopter un rythme de travail régulier. Prendre une position stable, les pieds écartés. Faire un pas en avant après le mouvement de retour et reprendre la même position stable.

Laisser le bol de garde au sol. Son rôle est de protéger la lame contre tout contact avec le sol.

Respecter les règles suivantes afin d'éviter que les matériaux ne s'enroulent autour de la lame:

{Toujours travailler en faisant tourner le moteur à plein régime.

2Éviter de toucher le matériel végétal coupé au cours du mouvement de retour.

Arrêter le moteur, ouvrir le harnais et poser la machine par terre avant de rassembler le matériel végétal coupé.

Désherbage avec tête de désherbage

Maintenir la tête de désherbage juste au-dessus du sol, l'incliner. Le travail est effectué par l'extrémité du fil. Laisser le fil travailler à son propre rythme. Ne jamais forcer le fil dans le matériau à couper.

Le fil facilite l'enlèvement d'herbe et de mauvaises herbes au pied des murs, clôtures, arbres et massifs fleuris, mais il peut aussi endommager l'écorce des arbres et des broussailles ainsi que les poteaux des clôtures.

Réduire les risques d'endommager la végétation en limitant la longueur du fil à 10-12 cm et en réduisant le régime moteur.

Nettoyage par grattage

La technique du grattage permet d'enlever toute végétation indésirable. Maintenir la tête de désherbage juste au-dessus du sol, puis l'incliner. Laisser l'extrémité du fil battre le sol autour des

1154807-49 rev.no 1 2015-06-15

TECHNIQUES DE TRAVAIL

arbres, poteaux, statues et similaires. NOTA! Cette technique accélère l'usure du fil.

+ __Le fil s'use plus vite et doit être déroulé plus souvent au contact de cailloux, briques, béton, clôtures métalliques, etc. qu'au contact d'arbres et de clôtures en bois.

+__ Lors du désherbage et du grattage, ne pas faire tourner le moteur tout à fait à plein régime (80%), ceci afin que le fil dure plus longtemps et la tête de désherbage s'use moins.

+ Le coupe-herbe est idéal pour atteindre l'herbe aux endroits difficilement accessibles avec une tondeuse ordinaire. Maintenir le fil parallèlement au sol lors du désherbage. Éviter de presser la tête de désherbage contre le sol, puisque cela risque d'endommager la pelouse et le matériel.

\ WTA WG ENAE ANA IL AS wi

+ Éviter de maintenir la tête de désherbage constamment au contact avec le sol en utilisation normale. Un contact permanent peut endommager la tête de désherbage et accélérer son usure.

+ L'effet soufflant du fil rotatif peut être utilisé pour un nettoyage simple et rapide. Maintenir le fil parallèle et au-dessus des surfaces à balayer, puis balader l'outil suivant un mouvement de balancier.

1154807-49 rev.no 1 2015-06-15

Downloaded from www.Manualslib.com manuals search engine

Lors de la coupe et du balayage, faire tourner à plein régime afin d'obtenir un bon résultat.

IMPORTANT! Pour éviter tout déséquilibre et toute vibration dans la

gâchette, le bouchon de la tête de désherbage doit être lavé à chaque fois qu'un fil est réutilisé. Vérifiez en outre si d’autres parties de la tête ont besoin d'être nettoyées.

ENTRETIEN Carburateur

Les caractéristiques techniques de cette machine Husqvarna assurent des émissions de gaz nocifs réduites au minimum.

Réglage du régime de ralenti

Pour tous les réglages, le filtre à air doit être propre et son couvercle posé.

Régler le régime de ralenti avec le pointeau de ralenti T si un ajustage est nécessaire. Tourner d'abord le pointeau T dans le sens des aiguilles jusqu'à ce que l'équipement de coupe commence à tourner. Tourner ensuite le pointeau dans le sens inverse jusqu'à l'arrêt de l'équipement de coupe. Un régime de ralenti correctement réglé permet au moteur de tourner régulièrement dans toutes les positions. Il doit également y avoir une bonne marge avant que l'équipement de coupe se mette à tourner.

Régime de ralenti recommandé: Voir le chapitre Caractéristiques techniques.

AVERTISSEMENT! S’il est impossible de régler le régime de ralenti de manière à immobiliser l'équipement de coupe, contacter le revendeur ou l'atelier de réparation. Ne pas utiliser la machine tant qu’elle n’est pas correctement réglée ou réparée.

REMARQUE! Certains silencieux sont dotés d’un pot catalytique. Voir le chapitre Caractéristiques techniques pour déterminer si la machine est pourvue d'un pot catalytique.

Le silencieux est conçu pour atténuer le bruit et dévier le flux des gaz d'échappement loin de l'utilisateur. Ces gaz sont chauds et peuvent transporter des étincelles

Downloaded from www.Manualslib.com manuals search engine

risquant de causer un incendie si elles entrent en contact avec un matériau sec et inflammable.

Certains silencieux sont munis d'une grille antiflamme. Cette grille doit être nettoyée une fois par semaine si la machine en est équipée. Utiliser de préférence une brosse en acier. Sur les silencieux sans pot catalytique, la grille doit être nettoyée et si nécessaire remplacée une fois par semaine. Sur les machines dont le silencieux est muni d'un pot catalytique, la grille devra être inspectée et si nécessaire nettoyée une fois par mois. Si la grille est abîmée, elle devra être remplacée. Si la grille est souvent bouchée, ceci peut être dû à un mauvais fonctionnement du pot catalytique. Contacter le revendeur pour effectuer un contrôle. Une grille antiflamme bouchée provoque la surchauffe de la machine et la détérioration du cylindre et du piston.

REMARQUE! Ne jamais utiliser la machine si le silencieux est en mauvais état.

AVERTISSEMENT! Un silencieux muni d’un catalyseur est très chaud aussi bien à l’utilisation qu'après arrêt. Ceci est

également vrai pour le régime au ralenti. Tout contact peut causer des brûlures à la peau. Attention au risque d'incendie!

1154807-49 rev.no 1 2015-06-15

ENTRETIEN Système de refroidissement

LP La machine est équipée d’un système de refroidissement permettant d'obtenir une température de fonctionnement aussi basse que possible.

Le système de refroidissement est composé des éléments suivants:

1 La prise d'air dans le lanceur.

2 Les ailettes de ventilation sur le volant.

3 Les ailettes de refroidissement sur le cylindre. 4

Le carter de cylindre (dirige l'air de refroidissement vers le cylindre). 5 Capot de silencieux 6 Plaque du silencieux Nettoyer le système de refroidissement avec une brosse une fois par semaine, voire plus souvent dans des conditions difficiles. Un système de refroidissement sale

ou colmaté provoque la surchauffe de la machine, endommageant le cylindre et le piston.

at de la bougie dépend de: + L'exactitude du réglage du carburateur.

+ Mauvais mélange de l'huile dans le carburant (trop d'huile ou huile inappropriée).

+ La propreté du filtre à air.

Ces facteurs peuvent concourir à l'apparition de calamine sur les électrodes, ce qui à son tour entraîne un mauvais fonctionnement du moteur et des démarrages difficiles.

1154807-49 rev.no 1 2015-06-15

Downloaded from www.Manualslib.com manuals search engine

Si la puissance de la machine est trop faible, si la machine est difficile à mettre en marche ou si le ralenti est irrégulier, toujours commencer par contrôler l'état de la bougie avant de prendre d'autres mesures. Si la bougie est encrassée, la nettoyer et vérifier que l'écartement des électrodes est de 0,026 inch (0,65 mm). Remplacer la bougie une fois par mois ou plus souvent si nécessaire.

REMARQUE! Toujours utiliser le type de bougie recommandé! Une bougie incorrecte peut endommager le piston/le cylindre. S'assurer que la bougie est dotée d'un antiparasites.

Le filtre à air doit être maintenu propre pour éviter:

+ Un mauvais fonctionnement du carburateur.

+__ Des problèmes de démarrage.

+ Une perte de puissance.

+ Une usure prématurée des éléments du moteur

+ Une consommation anormalement élevée de carburant

Nettoyer le filtre après 25 heures de service, ou plus souvent si les conditions de travail sont exceptionnellement poussiéreuses.

ENTRETIEN Nettoyage du filtre à air

Fermez la commande du starter en le réglant en position de starter.

Déposer le capot de filtre et retirer le filtre. Nettoyer le filtre avec de l'eau chaude savonneuse. Nettoyez aussi l'intérieur du couvercle du filtre avec de l'air ou une brosse. S'assurer que le filtre est sec avant de le remonter.

Retirez le filtre en feutre du support de filtre et brossez doucement afin d'éliminer les débris du filtre. Vérifiez la surface du joint en caoutchouc. Remplacez le filtre sur le joint en caoutchouc s'il est endommagé.

Un filtre ayant servi longtemps ne peut plus être complètement nettoyé. Le filtre à air doit donc être remplacé à intervalles réguliers. Tout filtre endommagé doit être remplacé immédiatement. Tout filtre à air endommagé, très sale ou imbibé d'essence doit être remplacé.

Le renvoi d'angle est enduit en usine de la quantité de graisse nécessaire. Toutefois, avant d'utiliser la machine, il convient de s'assurer que le renvoi d'angle est au 3/4 rempli de graisse. Utiliser une graisse HUSQVARNA spéciale.

En général, il n'est pas nécessaire de remplacer le lubrifiant du carter, sauf en cas de réparations.

Tube de transmission démontable (525RK)

L'extrémité de l'arbre d'entraînement dans le tube inférieur doit être lubrifiée intérieurement avec de la graisse toutes les 30 heures d'utilisation. À défaut de

Downloaded from www.Manualslib.com manuals search engine

graissage régulier, les extrémités de l'arbre d'entraînement sur les modèles démontables (raccords cannelés) risqueraient de gripper.

REMARQUE! N'utiliser que les pièces de rechange HUSQVARNA. L'utilisation de pièces d’autres marques pourrait endommager votre machine ou encore causer des blessures à l'opérateur ou à d’autres personnes. Votre garantie ne couvre ni les dommages ni la responsabilité causés par l’utilisation d'accessoires et/ ou de pièces qui ne sont pas spécialement recommandés par HUSQVARNA.

1154807-49 rev.no 1 2015-06-15

ENTRETIEN Schéma d'entretien

La liste ci-dessous indique l'entretien à effectuer sur la machine. La plupart des points sont décrits à la section Entretien.

Entretien Entretien Entretien Entretien quotidien hebdomadaire] mensuel

Nettoyer l'extérieur de la machine. X Contrôler le bon fonctionnement du verrou d'accélérateur et de x

Contrôler le bon fonctionnement du contacteur d'arrêt. X S'assurer que l'équipement de coupe ne tourne pas lorsque le x

moteur tourne au ralenti.

Nettoyer le filtre à air. Le remplacer si nécessaire. X S'assurer que la protection est intacte et qu'elle ne présente pas de fissures. Remplacer la protection si elle a subi des coups ou X si elle présente des fissures.

S'assurer que la tête de désherbage est intacte et qu'elle n'est x pas fissurée. Au besoin, remplacer la tête de désherbage.

S'assurer que toutes les vis et tous les écrous sont bien serrés. X Vérifier qu'il n'y a pas de fuite de carburant du moteur, du x réservoir ou des conduits de carburant.

Contrôler le démarreur et son lanceur. X S'assurer que les amortisseurs ne sont pas endommagés. X Nettoyer la bougie d'allumage extérieurement. Déposer la bougie et vérifier la distance entre les électrodes. Au besoin,

ajuster la distance de sorte qu'elle soit de 0,65 mm (.026”), ou X remplacer la bougie. S'assurer que la bougie est dotée d'un

Nettoyer le système de refroidissement de la machine. X Nettoyer ou remplacer la grille antiflamme du silencieux (valable x uniquement pour les silencieux sans pot catalytique).

Nettoyer le carburateur extérieurement, ainsi que l’espace x autour.

Vérifier que le renvoi d'angle est au 3/4 rempli de graisse. Au x

besoin, faire un remplissage d'appoint avec une graisse spéciale.

Contrôler que le filtre à carburant n'est pas contaminé ou que le tuyau de carburant ne comporte pas de fissures ou d’autres X avaries. Remplacer si nécessaire.

Inspecter tous les câbles et connexions. X Vérifier l’état d'usure de l'embrayage, des ressorts d'embrayage et du tambour d'embrayage. Faire remplacer si nécessaire dans X un atelier d'entretien agréé.

Remplacer la bougie d'allumage. S'assurer que la bougie est x dotée d'un antiparasites.

Contrôler et nettoyer la grille antiflamme du silencieux (valable x uniquement pour les silencieux avec pot catalytique).

1154807-49 rev.no 1 2015-06-15 French — 59

Downloaded from www.Manualslib.com manuals search engine

CARACTÉRISTIQUES TECHNIQUES Caractéristiques techniques

Caractéristiques techniques 525RX 525RXT 525RK Moteur

Cylindrée, po/cm 1,55/25,4 1,55/25,4 1,55/25,4 Alésage, po/mm 1,34/34 1,34/34 1,34/34 Course, po/mm 1.10/28 1.10/28 1.10/28 Régime de ralenti, tr/min 3000 3000 3000 Régime d'emballement maximal recommandé, tr/min 9500/11000 9500/11000 9500/11000 Tête de coupe/lame à herbe

Régime de l'axe sortant, tr/min 6500/7500 6500/7500 6500/7500 Tête de coupe/lame à herbe

Puissance moteur maxi selon ISO 8893, KW/ tr/min 1.0/8500 1.0/8500 1.0/8500 Silencieux avec pot catalytique Oui Oui Oui Système d'allumage réglé en fonction du régime Oui Oui Oui

Période de durabilité des émissions selon la commission 300 300 300 californienne chargée de la qualité de l'air.

Fabricant du système d'allumage IKEDA/UK IKEDA/UK IKEDA/UK Bougie NGK BPMR8Y NGK BPMR8Y NGK BPMR8Y Écartement des électrodes, po/mm 0.026/0,65 0.026/0,65 0.026/0,65 Système de graissage/de carburant

Fabricant/type de carburateur Walbro WTEA-8C Walbro WTEA-8C Walbro WTEA-8C Contenance du réservoir de carburant, US pint/litres 1,08/0,51 1,08/0,51 1,08/0,51

Poids, sans carburant, équipement de coupe et dispositifs de sécurité, Lbs/kg

11.2/5,1 11.9/5,4 12.3/5,6

Pression acoustique équivalente au niveau des oreilles de l'utilisateur, mesurée selon ISO 22868, dB(A):

Équipée d'une tête de désherbage (d'origine) 98 98 98 Niveaux de vibrations (voir remarque 2)

Niveaux de vibrations équivalents (ahve) MeSurés au niveau des poignées selon ISO 22867, en m/s.

Équipée d'une tête de désherbage (d'origine), gauche/

2,1/2,3 1,8/1,9 2.1/1.9 droite

REMARQUE ! Ce système d’allumage par étincelle de véhicule est conforme à la norme NMB-002 du Canada.

Remarque 1: Les données reportées pour le niveau de pression sonore équivalent pour la machine montrent une dispersion statistique typique (déviation standard) de 1 dB (A).

Remarque 2: Les données reportées pour le niveau de vibrations équivalent montrent une dispersion statistique typique (déviation standard) de 1 m/s?.

60 — French 1154807-49 rev.no 1 2015-06-15

Downloaded from www.Manualslib.com manuals search engine

CARACTÉRISTIQUES TECHNIQUES Modèle d'outil à moteur

525RK Accessoire de taille-haie avec tige HA 110

Accessoire de taille-haie avec tige HA 850

Accessoire de balayeuse avec tige SR600

Accessoire de tranche-bordure avec tige

Accessoire de sciage avec tige PA 1100

Accessoire de cultivateur avec tige CA 150

Les accessoires recommandés pour être utilisés avec les têtes de coupe indiquées ont été évalués selon les normes de sécurité applicables ISO et EN par l'institut national des tests de l'outillage mécanique.

Accessoires homologués

Protection pour équipement de coupe, réf.

Trou central des lames/couteaux © 25,4 mm

Filet axe de lame M10

Lame/couteau à herbe

Grass 255-4 1" (D 255 4 dents)

Les accessoires utilisés avec les têtes de coupe indiquées ont été évalués conformément aux exigences de sécurité ANSIB175.3-2003 pour les coupe-herbe et les débrousailleuses. Ces combinaisons ont été évaluées par Underwriters Laboratories Inc. (UL) et sont donc listés UL.

Downloaded from www.Manualslib.com manuals search engine

DÉCLARATION DE GARANTIE CONTRÔLE DES ÉMISSIONS EN CALIFORNIE ET AU NIVEAU IMPORTANT: Ce produit est conforme à la réglementation de la Phase 3 de l'Agence de Protection de l'Environnement des États-Unis (EPA) en ce qui touche les emissions d'échappement et d'évaporation. Pour assurer la conformité à la Phase 3 de l'EPA, nous recommandons le recours à des pièces de remplacement d'origin Husqvarna uniquement. L'utilisation de pièces de remplacement non conformes est une infraction à la législation fédérale.

VOS DROITS ET OBLIGATIONS EN GARANTIE L'EPA (Environmental Protection Agency, l'agence de protection de l'environnement des États-Unis), le CARB (California Air Resources Board : direction des ressources atmosphériques de Californie), Environnement Canada et Husqvarna Forest & Garden sont heureux de détailler pour vous la garantie du système antipollution de votre petit moteur hors

route 2015-2016". Aux États-Unis et au Canada, les petits moteurs hors route doivent être conçus, fabriqués et équipés de manière à respecter les normes strictes fédérales ou californiennes antipollution applicables. Husqvarna Forest & Garden doit garantir les systèmes de contrôle antipollution de votre petit moteur hors route pendant la période figurant sur la liste ci-dessous à condition que votre petit moteur hors route ne présente aucun signe d'abus, de négligence ou d'entretien inapproprié. Votre système de contrôle antipollution peut comprendre des pièces telles qu'un carburateur, un système d'injection de carburant, un système d'allumage, un pot catalytique, des réservoirs de carburant, des canalisations d'essence, des bouchons de réservoir de carburant, des clapets, des absorbeurs, des filtres, des durites de vapeur, des pinces, des connecteurs et d'autres composants associés reliés aux émissions. Pour les moteurs inférieurs ou égaux à 80 centimètres cubes, seul le réservoir de carburant doit répondre aux exigences de la garantie de contrôle des émissions d'évaporation de carburant de cette section (Californie uniquement). Si la garantie est applicable, Husqvarna Forest & Garden s'engage à réparer votre petit moteur à ses frais, diagnostic, pièces et main d'oeuvre compris.

GARANTIE DU FABRICANT Le système antipollution est garanti deux ans. Si une pièce de votre moteur liée aux émissions est défectueuse, elle doit alors être réparée ou remplacée par Husqvarna Forest & Garden.

CHARGES DE LA GARANTIE DE L'UTILISATEUR

+ En tant que propriétaire d'un petit moteur, vous êtes responsable d'effectuer la maintenance décrite dans le manuel de l'utilisateur de la machine. Husqvarna Forest & Garden vous recommande de conserver toutes les factures prouvant que des mesures de maintenance ont été effectuées ; Cependant, Husqvarna Forest & Garden ne peut en aucun cas

Downloaded from www.Manualslib.com manuals search engine

refuser une demande de prise en charge selon les termes de la garantie si les factures ne peuvent pas être produites ou si toutes les mesures de maintenance prescrites n'ont pas été effectuées.

+ En tant que propriétaire d'un petit moteur, vous devez néanmoins savoir que Husqvarna Forest & Garden peut refuser votre demande en garantie si la panne du moteur ou d'un de ses composants est due à une utilisation abusive, à des négligences, à une maintenance inappropriée ou des modifications non approuvées.

+ __ Il vous imcombe d'apporter votre moteur à un centre de distribution ou d'entretien Husqvarna Forest & Garden dès que le problème est détecté. Les réparations couvertes par la garantie doivent être effectuées dans des délais raisonnables inférieurs à 30 jours. Pour toute question relative à la couverture de votre garantie, communiquez avec Husqvarna Forest & Garden au CANADA au 1-800-805-5523, ou aux ÉTATS-UNIS au 1-800-487-5951, ou envoyez un courriel à l'adresse emissions@husqvarnagroup.com.

DATE D'ENTRÉE EN VIGUEUR DE LA GARANTIE La période de garantie commence à la date à laquelle le moteur ou l'équipement est livré à l'acheteur final.

DURÉE DE LA GARANTIE Husqvarna Forest & Garden garantit à l'acheteur final et à tout propriétaire ultérieur que le moteur ou l'équipement est conçu, construit et équipé conformément à toutes les réglementations applicables adoptées par EPA et CARB et qu'il ne comporte pas de défauts de matériel ou de fabrication pouvant causer la panne d'une pièce sous garantie durant une période de deux (2) ans.

CE QUI EST COUVERT PAR LA GARANTIE RÉPARATION OU REMPLACEMENT DE PIÈCES: La réparation ou le remplacement de toute pièce sous garantie, dans le cadre de la garantie, doit être effectué sans frais pour le propriétaire dans un atelier agréé. Les révisions ou réparations couvertes par la garantie seront disponibles dans tous les centres de distribution Husqvarna Forest & Garden agréés pour l'entretien de ce type de moteur. Durant la période de garantie de deux ans des systèmes de contrôle des émissions, Husqvarna Forest & Garden s'engage à maintenir un stock adéquat des pièces sous garantie afin de répondre à la demande pour ce type de pièces.

PÉRIODE DE GARANTIE: Toute pièce sous garantie devant être remplacée conformément au calendrier de maintenance est garantie pour la période de temps précédant le premier remplacement planifié pour cette pièce. Si la pièce tombe en panne avant le premier remplacement planifié, elle sera réparée ou remplacée gratuitement par Husqvarna Forest & Garden. Toute pièce réparée ou remplacée durant la période de garantie

1154807-49 rev.no 1 2015-06-15

DÉCLARATION DE GARANTIE CONTRÔLE DES ÉMISSIONS EN CALIFORNIE

est garantie pour le reste de la période précédant le premier remplacement planifié pour cette pièce. Toute pièce qui n'est pas supposée être remplacée comme requis dans le calendrier de maintenance est garantie deux (2) ans. Si la pièce tombe en panne durant la période de garantie, elle sera réparée ou remplacée gratuitement par Husqvarna Forest & Garden. Toute pièce réparée ou remplacée durant la période de garantie est garantie pour la période de garantie restante. Toute pièce couverte par la garantie et devant être inspectée régulièrement conformément au calendrier de maintenance, sera garantie pour une période de deux (2) ans. L'indication "réparer ou remplacer selon les besoins” dans les instructions ne limite pas la période de garantie. Toute pièce réparée ou remplacée durant la période de

garantie est garantie pour la période de garantie restante.

DIAGNOSTIC: Les mesures de diagnostic permettant de déterminer le dysfonctionnement d'une pièce sous garantie ne sont pas à la charge du propriétaire à condition que ces mesures soient effectuées dans un alelier agréé selon la garantie.

DOMMAGES INDIRECTS: Husqvarna Forest & Garden est responsable des dommages aux autres composants du moteur causés par une panne de toute pièce sous garantie survenant durant la période de garantie.

LISTE DES PIÈCES GARANTIE ÉMISSIONS

1 Carburateur et pièces internes

2 Conduit d'entrée, porte-filtre du filtre à air et boulons du carburateur

3 Filtre à air et filtre à carburant garantis selon l'entretien prévu

4 Bougie garantie selon l'entretien prévu 5 Module d'allumage 6 Réservoir de carburant, conduite et bouchon

CE QUI N’EST PAS COUVERT PAR LA GARANTIE Aucune défaillance résultant de l'abus, de la négligence et de l'entretien contraire aux instructions n'est couverte par la garantie.

AJOUT OÙ MODIFICATION DE PIÈCES Des pièces supplémentaires ou modifiées qui ne sont pas acceptées par CARB ou EPA ne doivent pas être utilisées. L'utilisation de pièces supplémentaires ou modifiées non acceptées annule la garantie. Husqvarna Forest & Garden n'est pas responsable des pannes des pièces sous garantie si ces pannes sont causées par l’utilisation de pièces supplémentaires ou modifiées non acceptées.

Pour toute question relative à vos droits et responsabilités relativement à la garantie, communiquez avec le centre de services agréé le plus proche, appelez Husqvarna

1154807-49 rev.no 1 2015-06-15

Downloaded from www.Manualslib.com manuals search engine

Forest & Garden au CANADA au 1-800-805-5523, ou aux ÉTATS-UNIS au 1-800-487-5951, ou bien envoyez un courriel à l'adresse emissions@husqvarnagroup.com.

SERVICE APRÈS-VENTE Les révisions ou réparations sous garantie sont disponibles auprès de tous les revendeurs agréés Husqvarna Forest & Garden.

ENTRETIEN, REMPLACEMENT ET RÉPARATION DES PIÈCES DU SYSTÈME DE LUTTE CONTRE LES ÉMISSIONS Les pièces de rechange utilisées pour des travaux de maintenance ou de réparation couverts par la garantie ne doivent pas être débitées au propriétaire. Une telle utilisation ne réduit pas les obligations du fabricant en matière de garantie.

DÉCLARATION D'ENTRETIEN Lutilisateur est chargé d'effectuer l'entretien prévu tel qu'il est défini dans le Manuel de l'utilisation.

“L'année modèle courante et suivante sera mise à jour annuellement dans la déclaration de garantie fournie au consommateur. Par exemple, 2012-2013 sera spécifié pour l’année modèle 2012.
