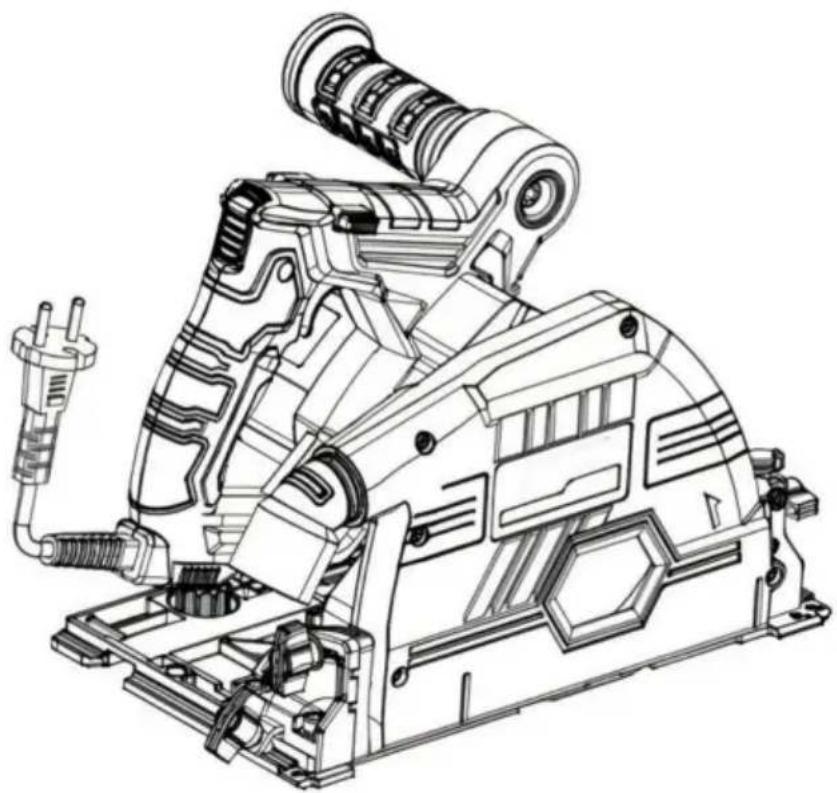

Spårsåg

MODELL: 80165

(Bilden är endast för referens, se det faktiska objektet)

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Varning - För att minska risken för skada måste användaren läsa instruktionerna handbok noggrant.

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EG. Symbolen som visar en soptunna på hjul korsad indikerar att produkten kräver separat sophämtning i Europeiska unionen. Detta gäller produkten och alla tillbehör märkt med denna symbol. Produkter märkta som sådana kanske inte är det kasseras med vanligt hushållsavfall, men måste tas till en insamlingsställe för återvinning av elektriska och elektroniska apparater

Allmän säkerhetsvarning för elverktyg

Varning!

Läs alla säkerhetsvarningar, instruktioner, ritningar och föreskrifter som medföljer elverktyg. Underlåtenhet att följa instruktionerna nedan kan resultera i elektrisk chock, brand och/eller allvarlig skada.

Spara alla varningar och instruktioner för framtida referens.

Termen "elverktyg" i varningen betyder antingen en nätströmförsörjd (kabelansluten) ström verktyg eller ett batteridrivet (trådlöst) elverktyg.

A) Säkerhet på arbetsplatsen

1. Håll arbetsplatsen ren och ljus. Stökiga och mörka fält kan leda till olyckor.
2. Använd inte elverktyg i explosiva miljöer, t.ex. brandfarliga vätskor, gaser eller damm. Gnistor från elverktyg kan antända damm eller gas.
3. Håll elverktyg borta från barn och åskådare. En brist på koncentration kan få dig att tappa kontrollen över dina verktyg.

B) Elektrisk säkerhet

1. Elverktygets kontakt måste matcha uttaget. Pluggen får aldrig vara modifierad på något sätt.

Elverktyg som behöver jordas bör inte använda några adapterkontakter.

Omodifierade stickproppar och matchande uttag minskar risken för elektriska stötar.

1. Håll din kropp borta från markytor, såsom rör, kylflänsar och kylskåp. Om du rör en jordad yta.
2. Utsätt inte elverktyg för regn eller fukt. Vatten kommer in i kraften verktyg ökar risken för elektriska stötar.
3. Missbruk inte sladden. Hantera, dra eller dra aldrig ur elverktyg med sladdar. Håll sladdar borta från värmekällor, olja, vassa kanter eller rörliga delar. Skadad eller trassliga sladdar ökar risken för stötar.
4. När du använder elverktyg utomhus, använd en förlängningssladd som är lämplig för utomhusbruk. Elektriska ledningar som är lämpliga för utomhusbruk minskar risken för el chock.
5. Använd en strömkälla med jordfelsbrytare (RCD) skydd om det är inte möjligt att undvika att använda apparaten i en fuktig miljö. Användningen RCD minskar risken för elektriska stötar.
6. Rör inte stickkontakten med våta händer.
7. Om tråden är skadad kommer den att ersättas av tillverkaren eller dess agent till undvika säkerhetsrisker.

c) Personsäkerhet

1. Var uppmärksam, var uppmärksam på operationen och håll dig vaken när du operar elverktyg. Använd inte elverktyg när du är trött eller när du har en reaktion på droger, alkohol eller behandling.
   Tillfällig vårdslöshet vid användning av elverktyg kan leda till allvarliga personskador skada.

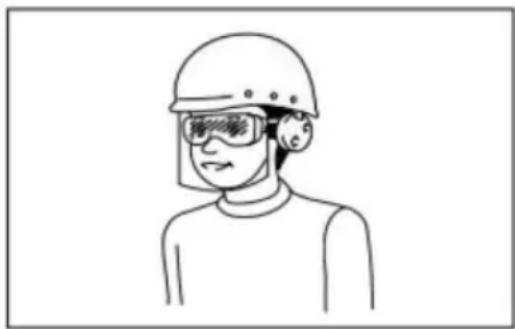

2. Använd personlig skyddsutrustning. Bär alltid skyddsglasögon. Skyddsanordningar, såsom dammasker, halkfria skyddsskor, hårda hattar, hörselskydd och andra anordningar som används under lämplig förhållanden kan minska personskador.
3. Förhindra oavsiktlig start. Se till att strömbrytaren är i avstängt läge innan ansluta ström och/eller batteripaket, plocka upp eller hantera verktyg. Hantering verktyg med fingrar på strömbrytaren eller strömmen på medan strömbrytaren är på kan orsaka fara.

4. Ta bort alla justeringsnycklar eller skiftnycklar innan elverktyget slås på. En skiftnyckel eller nyckel som finns kvar på en roterande del av ett elverktyg kan resultera i personskada.

5. Översträck inte dina händer. Var alltid uppmärksam på ditt fotfäste och balans. Detta möjliggör bättre kontroll av elverktyg i händelse av en olycka.

6. Klä dig lämpligt. Bär inte löst sittande kläder eller accessoarer. Behåll ditt här och kläder borta från rörliga delar. Lösa kläder, accessoarer eller långt här kan involvera rörliga delar.
7. Om en anordning tillhandahålls för anslutning till spånavlägsnande och dammuppsamling utrustning, se till att den är korrekt ansluten och använd. Användningen av damm uppsamlingsanordningar kan minska risken för damm.
8. Låt inte förtrogenhet med frekvent användning av verktyg få dig att ignorera säkerheten verktygets riktlinjer. Ett slarvigt agerande kan leda till allvarliga skador på ett ögonblick.
9. Bär alltid skyddsglasögon när du använder elverktyg för att undvika ögonskador. Skyddsglasögon måste överensstämma med ANSI Z87.1, European EN 166 eller Australia/New Zealand AS/ NZS 1336. I Australien/Nya Zeeland krävs en mask enligt lag för att skydda ansiktet.

Det är arbetsgivarens ansvar att se till att verktygsoperatörer och annan personal nära arbetsområdet bär lämplig säkerhetsutrustning.

D) Elverktyg och försiktighetsåtgärder

1. Tvinga inte användningen av elverktyg, enligt användningen av lämplig kraft verktyg. Att välja rätt elverktyg designat enligt det nominella värdet kommer få dig att arbeta mer effektivt och säkrare.
2. Om strömbrytaren inte kan slås på eller av, använd inte elverktyget.

Elektriska verktyg som inte kan styras med en strömbrytare är farliga och måste vara det repareras.

1. Koppla ur och/eller ta bort batteripaketet (om det går att ta bort) från strömmen försörjning före eventuell justering, byte av tillbehör eller förvaring av el utrustning. Denna skyddande säkerhetsåtgärd minskar risken för oavsiktlig start av elverktyg.

2. Förvara oanvända elverktyg utom räckhåll för barn och gör det inte tillåt personer som inte är bekanta med elverktyg och inte förstår dessa instruktioner för att använda elverktyg. Elverktyg är farliga i händerna på outbildade användare.

3. Underhåll elverktyg och tillbehör. Kontrollera om rörliga delar är justerad på plats eller fastnat, kontrollera om det finns trasiga delar och andra förhållanden som påverkar driften av elverktyg. Om det finns skador, reparera elverktyget innan många olyckor orsakas av dåligt underhållna elverktyg.
4. Håll skärverktyg vassa och rena. Ett välskött verktyg med skarp skärning kanten är mindre benägna att fastna och lättare att kontrollera.
5. Välj elverktyg, tillbehör och verktygshuvuden enligt operationen instruktioner och beakta driftsförhållandena och den operation som ska utföras ut.Använda elverktyg för operationer som inte är lämpliga för deras syfte kan leda till farliga situationer.
6. Håll handtaget och greppytan torra, rena och fria från fett. I händelse av en olycka, ett halt handtag garanterar inte ett säkert grepp och kontroll över verktyg.
7. Bär inte arbetshandskar av tyg som kan trassla in sig när du använder

eÿUnderhåll

1. Använd samma reservdelar för att reparera elverktyg av professionella underhållspersonal. Detta kommer att säkerställa strömsäkerheten verktyg som servas.
2. Vänligen följ instruktionerna i denna manual när du ansöker smörjolja och byte av tillbehör.

Elektriska cirkelsågar använder säkerhetsvarningar

Fara:

a) Håll alltid händerna borta från sågområdet och bladet. Håll alltid hjälphandtaget eller motorhuset med din andra hand. Om du håller i cirkuläret såg med båda händerna, du kommer inte att skadas av bladet.
b) Rör inte undersidan av arbetsstycket. Vakten skyddar inte mot faran med sågbladet under arbetsstycket.
c) Anpassa skärdjupet till arbetsstyckets tjocklek. De tandningen som är synlig under arbetsstycket bör vara mindre än en tandhöjd.
d) Håll inte i arbetsstycket eller håll arbetsstycket på benet för sågning arbetsstycket ska klämmas fast på en stabil plattform. Korrekt stöd av arbetsstycket är viktigt för att minska personskador, sågblad som fastnar eller förlust av kontrollera.

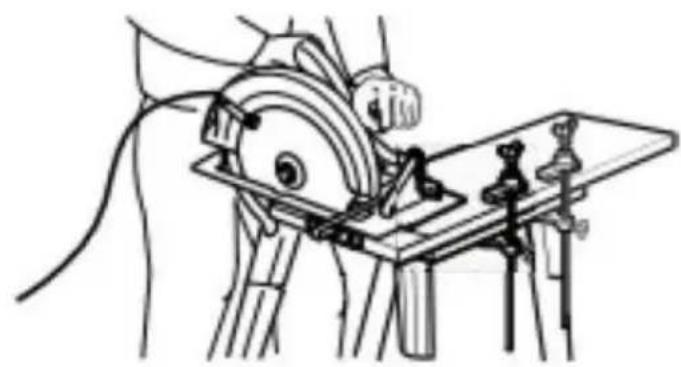

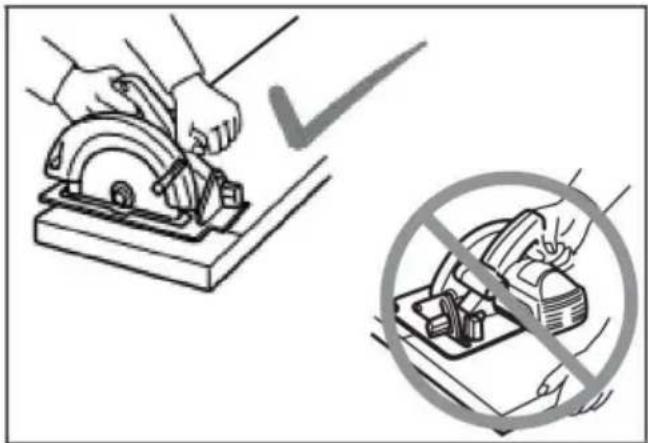

Typiskt diagram över rätt hand hållning, stöd för arbetsstycket och kraft linjedirigering (när tillgänglig).

e) När sågningsarbetsstycket manövreras är det möjligt att vidröra den mörka linjen eller sin egen tråd. Maskinen måste hållas genom en isolerad greppyta.

Att röra en "strömförande" ledning kan också elektrifiera

exponerad metalldel av verktyget, vilket orsakar elektriska stötar för operatören.

f) Vid användning som klyvsåg, använd alltid ett klyvskydd och ett klyvskydd rak kantstyrning. Detta förbättrar skärnoggrannheten och minskar risken för sågbladet fastnar. g) Använd

alltid ett sågblad med rätt storlek och skaftform (diamant eller runda). Om sågbladet och cirkelsågens klämdelar inte matchar, kommer det att göra det orsaka excentrisk drift och leda till förlust av kontroll.

h) Skadade brickor och bultar som inte överensstämmer med dimensionerna får inte användas. För förbättrad drift och säker drift är sågbladsbrickor och bultar speciellt designad för cirkelsågar.

Orsaker till rebound och operatörsskydd:

Rebound är den plötsliga omvända operationen när sågbladet kläms ihop, fastnar eller är förskjutet, vilket gör att cirkelsågen lyfts okontrollerat och bort från arbetsstycket mot operatören.

När sågbladet kläms ihop eller sitter hårt fast av det stängda snittet, sågbladet är blockerat och motorns reaktionskraft driver maskinen till snäpp tillbaka mot operatören.

Om bladet är vridet eller avviker från skärytan, den tandade kanterna på bladets bakkant kan gräva sig in i träets övre yta. vilket gör att bladet kryper ut ur snittet och studsar tillbaka mot operatören.

Rebound är resultatet av felaktig användning av cirkelsågen och/eller felaktig driftsprocedurer eller förhållanden, och kan undvikas genom att vidta lämpliga försiktighetsåtgärder.

a) Ta tag i cirkelsågens handtag med båda händerna och placera din överdel armar tillräckligt för att stå emot returnen. Kroppen är på vardera sidan av cirkuläret såg och inte i linje med bladet. Rebound kommer att få cirkelsågen att fjädra

tillbaka, men om det är lämpligt

Försiktighetsåtgärder vidtas, kan returen kontrolleras av operatören. b) När sågbladet sitter fast, eller sågningen avbryts för ev anledning, släpp avtryckaren och håll cirkelsågen i material utan att röra sig tills sågbladet har stannat helt. Gör det inte försök att ta bort sågen från arbetsstycket eller dra sågen bakåt medan sågbladet är i drift eller kommer sannolikt att fjädra tillbaka. Undersök och ta ordentligt åtgärder för att eliminera orsaken till att sågbladet fastnar

c) När du startar om cirkelsågen i arbetsstycket, rikta in sågbladet mot kapa och kontrollera att sågbladet är insatt i materialet. Om sågbladet får fastnat kommer den att krypa ut ur biten eller studsa av biten när verktyget är startas om.

d) Stöd stora plåtmaterial för att minska skadorna på sågbladet extrudering och rebound. Det stora plåtmaterialiet sjunker på grund av sitt eget vikt, och stödmaterialet måste placeras i de två måtten under arkmaterial, nära skärlinjen och kanten på arkmaterial.

För att undvika att studsa, placera ett stöd plåt eller panel nära snittet. e)	Placera inte stödplattan eller panelen långt från skärområdet.

Använd inte slöa eller skadade sågblad. Sågblad utan öppen egg eller felaktigt installerad kan bilda smala sågmärken, vilket kan leda till kraftig friktion, knivar som fastnar och studsar.

f) Låsknapparna för skärdjup och vinkeljustering måste dras åt och säkras före sågning. Om bladregulatorn rör sig under sågning kan det orsaka bladet fastnar och studsar. g) Var

extra försiktig vid "insättningssågning" på befintliga väggar eller andra blinda områden. Att sticka ut sågbladet kan skära av ett föremål som orsakar studs.

Guard rebound beskrivning

a) Före varje användning, kontrollera att locket är fritt stängt. Om det nedre skyddet kommer inte tillbaka snabbt, använd inte cirkelsågen. Klipp eller knyt inte den nedre skydd i öppet läge. Om cirkelsågen plötsligt tappas, det nedre skyddet kan böjas ur form. Lyft det nedre skyddet med ett infällt handtag och se till att skyddet backar vid valfri skärvinkel och djup utan att röra sågbladet eller någon annan del. b) Kontrollera att den nedre skyddsfjädern fungerar. Om vakten och fjädern inte fungerar som den ska, de måste repareras före användning. Den lägre skyddet kan vara långsamt att röra sig på grund av skador på delar, tandköttsbeläggningar eller avfall

uppbyggnad. c) Lyft det nedre skyddet manuellt endast för specialsågning, såsom "plugg-in-sågning" och "kombisågning". Lyft det nedre skyddet med det infällbara handtaget. De nedre skyddet måste lossas så snart sågbladet kommer in i sågen material. För alla andra sågoperationer bör det nedre skyddet gå tillbaka automatiskt.

d) Se alltid till att det nedre skyddet täcker sågbladet innan du placerar cirkelsåg på bordet eller marken. Ett oskyddat, trögt sågblad orsakar cirkelsågen att dra sig tillbaka och skära ett föremål på dess färd, med hänsyn till tid då sågbladet stannar efter att strömbrytaren släppts.

Ytterligare säkerhetsvarning

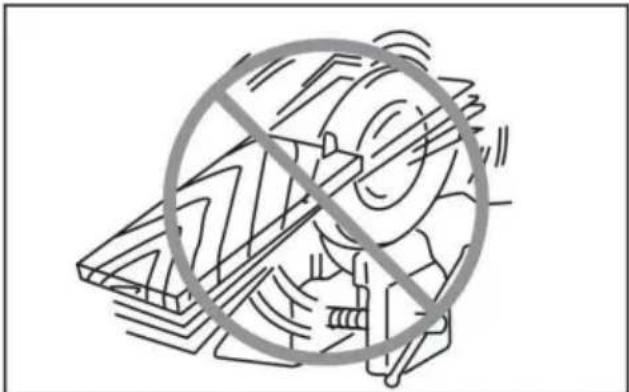

1. Var särskilt försiktig när du sågar vått trä, trycksatt trä eller träd som innehåller knoppar. Utan att minska sågbladets hastighet, behåll verktyget trycks smidigt för att undvika överhettning av tandningarna, samt för att undvika att plasten smälter vid skärning.

2. Försök inte att ta bort skärmaterialet när sågbladet är rörlig. Vänta tills sågbladet har stannat helt innan du tar tag i sågbladet skärmaterial.

Sågbladet kommer fortfarande att röra sig en bit efter att strömmen stängts av.

1. Var noga med att inte skära i naglar.

Kontrollera trä för spikar och ta bort dem innan du skär.

1. När du skär, vänligen placera bredare del av basen av den elektriska cirkelsågen på den del av arbetsstycket som är stadigt stödd, inte på den del som ska skäras ner. Om arbetsstycket är kort eller liten, klämma fast den. Försök inte hålla korta bitar!

2. Innan du lägger ner verktyget efter kapning, se till att det nedre skyddskåpan stängs och sågbladet är helt stoppat.

3. Försök inte såga med en elektrisk cirkelsåg som hålls bakåt med ett skruvstycke. Detta är mycket farligt och kan leda till allvarliga olyckor.

1. Vissa material innehåller giftiga kemikalier. Var noga med att inte andas in damm och undvika hudkontakt. Följ materialleverantörens säkerhetstips.

2. Stoppa inte sågbladet genom att trycka på det från sidan.

3. Använd inte någon slipskiva.

4. Använd endast sågklingor med den diameter som anges på verktyget eller specificeras i instruktioner. Att använda ett sågblad av fel storlek kan påverka sågbladets korrekta skydd eller skyddets funktion skydd, vilket resulterar i allvarlig personskada.

5. Håll sågbladet skarpt och rent. Harts och träbitumen som fastnar på bladet och härda kan bromsa den elektriska cirkelsågen och öka sannolikheten för återhämtning. Ta därför bort sågbladet från verktyget först och rengör det sedan med harts och asfalt remover, varmvatten eller fotogen.

Håll sågbladet rent. Använd inte bensin.

1. Bär dammask och skyddande hörselkåpor när du använder verktyg.

2. Se till att använda ett sågblad som är lämpligt för materialet som skärs.

3. Använd endast sågblad vars markerade hastighet är lika med eller större än hastighet som anges på verktyget.

Behåll denna manual.

Följ inte relevanta produktsäkerhetsregler för bekvämlighets skull eller för att du är det tillräckligt bekant med produkten (erfarenhet genom återanvändning). Felaktig användning eller underlåtenhet att följa säkerhetsreglerna i bruksanvisningen kan leda till allvarliga problem personskada.

Produktspecifikation

- På grund av det pågående utvecklingsprogrammet förbehåller vi oss rätten att ändra specifikationerna utan föregående meddelande.

Art.nr.		80165
Bladets diameter		165 MM
Skärande djup	90°	57 MM
	45°	42 MM
Ingen belastningshastighet (rpm)		4500
Spänning		110V / 220V
Säkerhetsnivå

Driftinstruktion

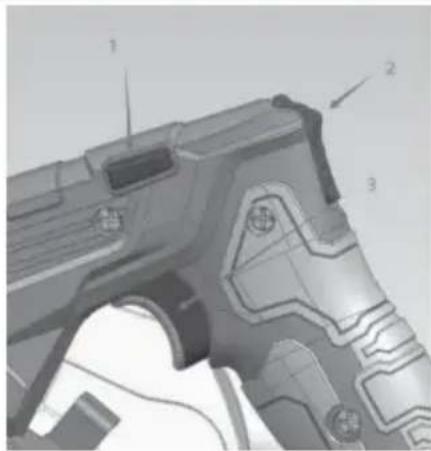

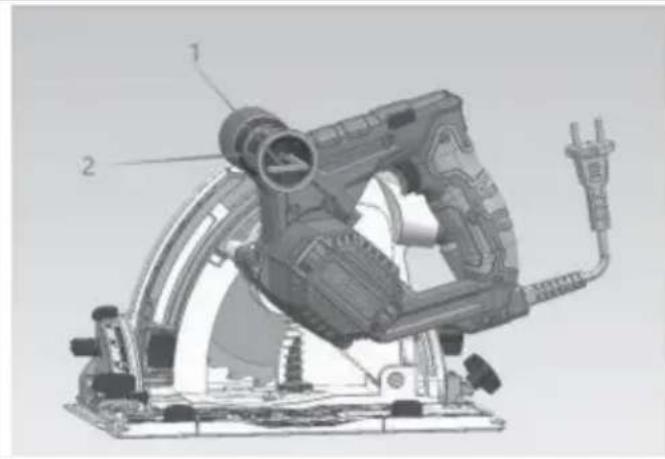

ÿ Växlingsfunktion

1. Låsknappÿ
2. tryckstång;
3. Switchÿ

Notera:

- Innan du slår på strömmen, se till att kontrollera om strömbrytaren knappen är normalt aktiv och är i öppet och normalt stängt läge.

För att förhindra att användaren av misstag trycker på avtryckaren på strömbrytaren verktyget antar en låsmekanism. När skäroperationen krävs,

läsknappen trycks åt sidan, och omkopplarknappen aktiveras efter att tryckstången skjuts till toppen. Därefter kan skäroperationen utföras.

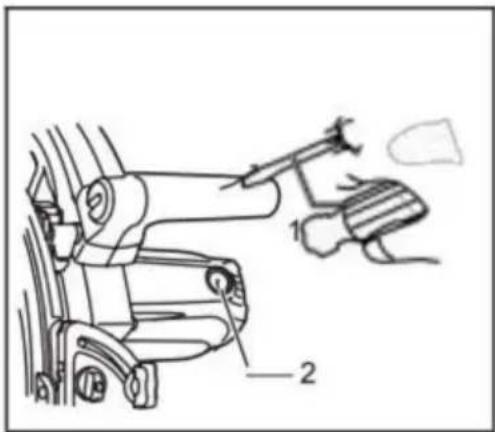

ÿ Förvaring av sexkantnyckel

Insexnyckeln är lagrad på verktyget. För att ta bort insexnyckeln, dra ut den.

För att installera insexnyckeln, placera den på handtaget och för in den så långt som möjligt.

ÿ Ta bort eller installera sågbladet

Notera:

- Använd inte sågklingor som inte överensstämmer med specifikationerna i denna handbok. - Den

använda knivhastigheten bör åtminstone nå den maximala tomgångshastigheten i det angivna värdet

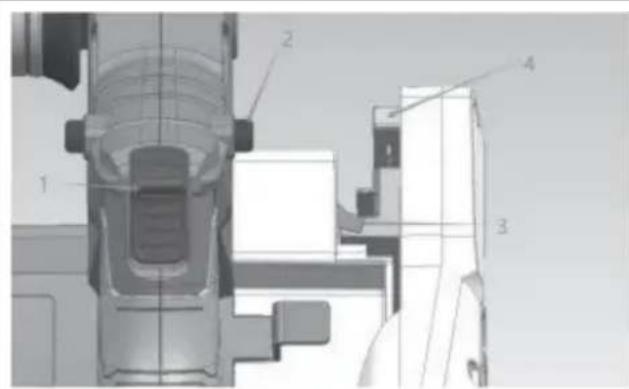

1. Tryckstång 2. Självlåsning
   3.Begränsad borad 4.Djupregel

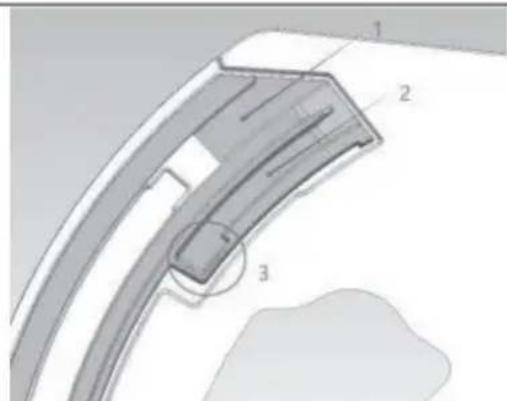

1. Lead 2. Ledning 3. Stoppa spår

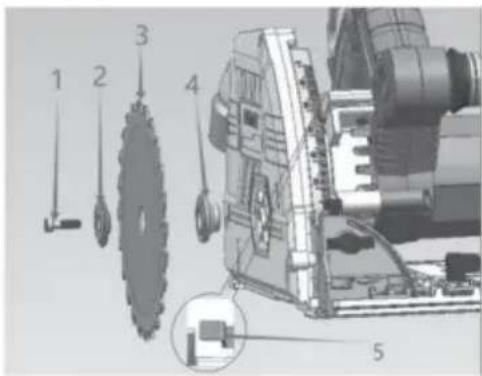

Steg 1: För att underlätta borttagningen av sågbladet är djuplinjalen utformad med två blyslitsar. När du tar bort sågbladet, tryck spärren åt höger samtidigt som du trycker upp stängen, tryck in gränsplattan i banan för ledning 2, släpp tryckstången och tryck ner handtag och gränsplattan kommer att bäddas in i stoppslitsen.

Steg 2: Tryck på självlåsningen helt, rotera sågbladet tills sågbladet inte kan vridas, använd sedan en skiftnyckel för att vrida moturs för att lossa skruven på presskniven, och ta sedan bort pressknivens skruv och den yttre tryckplattan och ta bort sågbladet från botten.

Om maskinen inte är i steg 1-läge när du vill installera sågbladet, upprepa steg 1 och gör motsatsen till steg 2. Lås knivskruven medurs.

1 2 3 4 5

1.Tryck på skruven

2.Extern pressplatta 3.Blad

1. Innerfläns

5.Självlåsning

ÿ Justera skärdjupet

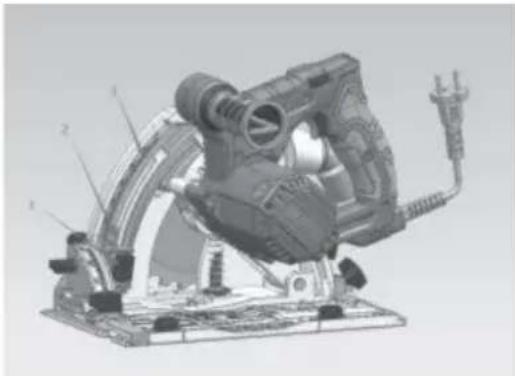

Djupjusteringsplatta 3. Djupmätare

Tryck på tryckknappen på djupjusteringsplattan och flytta A/B-skalan på djupjusteringsplattan till önskat djup, släpp tryckknappen och fjädrar tillbaka. (A/B-skalan motsvarar skärdjupet utan styrskena/med styrskena) För att göra skärningen mer ren och säker, vänligen justera skärdjupet till läget på högst en tand under arbetsstycket.

Att använda rätt skärdjup kan minska risken för personskador som orsakas av att sågbladet studsar.

ÿ Fasskärning

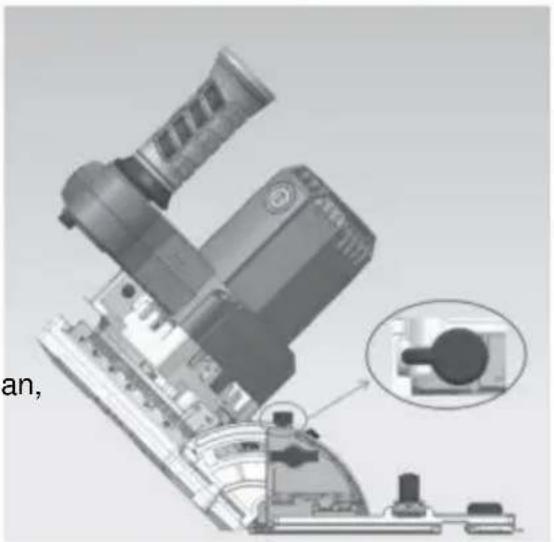

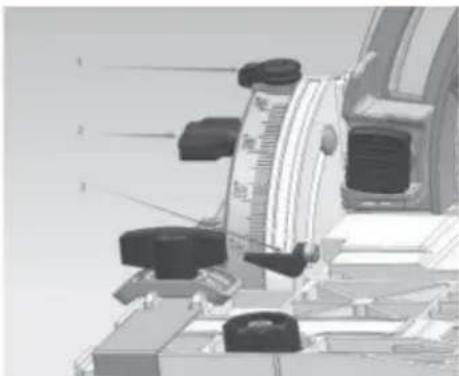

0°-45°: Lossa den främre och bakre låsningen rattar, luta maskinen, observera pekaren anger skalan, rikta den mot önskad Vinkla, dra åt låsvreden på båda sidor, så att det är fixat.

-1°/47° : För att få -1°/47° sned skärvinkel, vrid den översta stången för att göra det på bilden nedan, luta maskinen, när pekaren pekar mot - 1°/47° vinkel, dra åt låsvreden på båda sidor för att fixa det.

Notera:

Ställ tillbaka sågbladet till rätt vinkel för att ställa tillbaka utkastarspaken.

Uppriktning kl

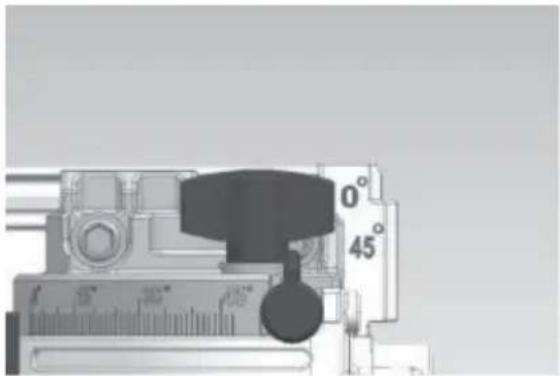

Rikta in skärlinjen med 0°-skalan på bottenplattan när ett 0°-snitt utförs, och rikta in skärlinjen med 45° skallinjen på basplattan när en 45° skärning utförs.

ÿ kapning (konventionell sågning)

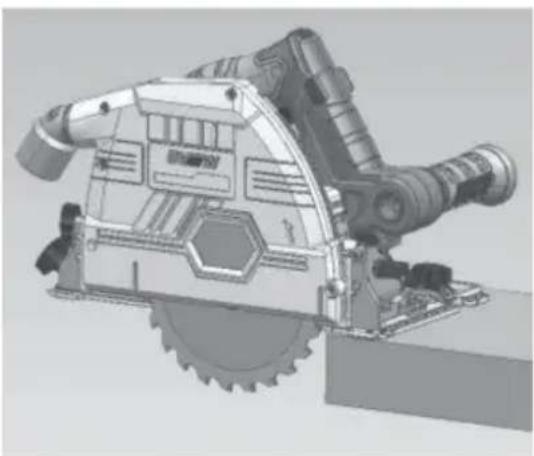

Uppmärksamhet:

Var noga med att försiktigt flytta verktyget framåt i en rak linje. Att applicera överdrivet tryck på verktyg eller vridning av verktyget kan orsaka att motorn överhettas och få verktyget att studsa, kan leda till allvarliga skador.

Placera aldrig någon del av din kropp under basen av verktyget vid skärning, speciellt vid början av snittet.

Annars kan allvarliga skador uppstå. Sågbladet är exponerat under verktygsbasen.

Håll i verktygen. Detta verktyg är utrustat med både ett extra handtag och ett handtag. Att använda båda handtagen samtidigt är det bästa sättet att greppa verktyget. Om båda händerna är på cirkelsågen, skär bladet inte dem. Framsidan av basen placeras på arbetsstycket för kapning utan kontakt med sågbladet. Starta sedan verktyget enligt strömbrytaren och vänta tills sågbladet när full hastighet. Tryck nu försiktigt ner cirkelsåghuvudet till det förinställda skärdjupet och flytta sedan verktyget framåt på arbetsstyckets yta för att hålla det jämnt och plant tills skäroperationen är klar.

För att göra skäret renare, se till att verktyget skär i en rak linje och vid a konstant hastighet framåt. Om den faktiska skärlinjen skiljer sig från den planerade skärlinjen, försök inte att vända eller trycka tillbaka verktyget till den ursprungligen planerade skärlinjen. Om du gör det kan sågbladet fastna och få verktyget att studsa eller eventuellt orsaka allvarliga skador. Släpp strömbrytaren, vänta tills sågbladet stannar och dra sedan tillbaka verktyget.

Rikta in verktyget med den nya skärlinjen och börja skära igen. När man bestämmer klippläget, försök att undvika att utsätta operatören för skräp och sågspån som sprutas av motorsågen. Använd skyddsglasögon för att undvika skador.

ÿ När du använder styrskena (tillval)

1 2 3

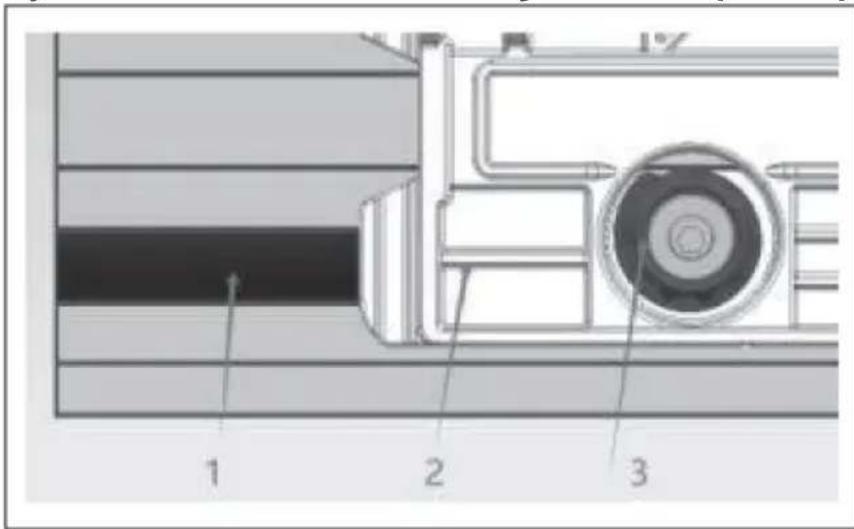

1. Styrskena

2. Bottenplatta 3. Excentriskt hjul

Placera verktyget i änden av styrskenan. Vrid de två excentriska hjul på verktygsbasen så att verktyget kan glida smidigt. Håll i verktygen. Verktyget är utrustat med både ett sekundärt handtag och ett handtag. Använder båda

handtag samtidigt är det bästa sättet att greppa verktyget. Öppna verktyget, tryck ner verktyget till det förinställda skärdjupet (B-skalan på djupjusteringsbrädan motsvarar skärdjupet när det finns en styrskena) och skär sedan.

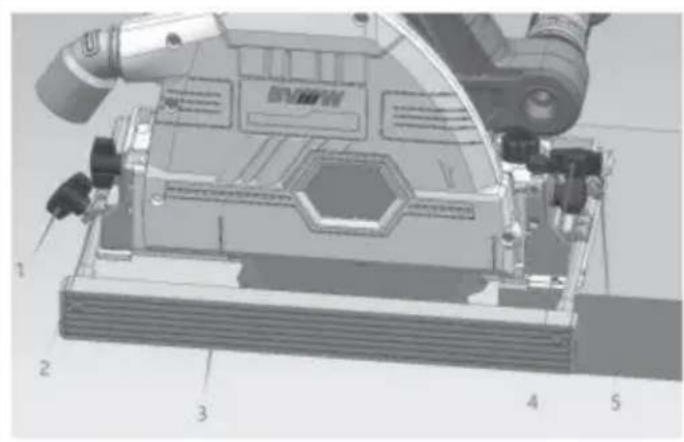

ÿ styrlinjal (valfritt)

1\4. Tryck på regelknappen

2.Bakre trycklinjalplatta 3.Guidlinjal

5.Främre

pressplatta

Vinkelmätare kan användas för snedskärning i olika vinklar En guide gör att du kan göra mer exakta raka snitt. Sätt bara in styrlinjalen i spåret som är reserverat på bottenplattan och lås presslinjalvredet, styrlinjalen kan pressas hårt genom att trycka på de främre och bakre presslinjalplattorna, och justera insidan och utsidan efter önskad klippbredd, så att upprepad skärning av samma bredd är möjlig.

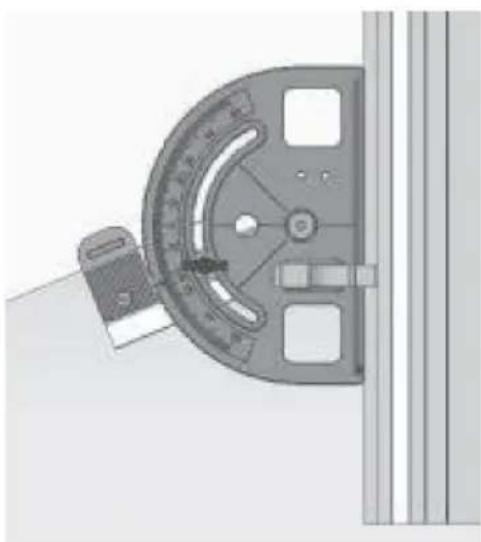

ÿ Vinkelmätare (tillval)

Vinkelmätare kan användas för snedskärning i olika vinklar.

• Innan du förbereder dig för inspektion eller underhåll, se till att stänga av strömbrytaren och koppla ur verktyget.
• Rengör skyddskåpan för att säkerställa att sågspån avlägsnas

som kan försvåra funktionen av skyddskåpan. Ett smutsigt skydd

täcksystemet kan begränsa dess funktion, vilket kan leda till allvarliga skador. Den mest effektiva

sättet att slutföra rengöringen är att använda tryckluft. Om du blåser ur sågspån

skyddslocket, se till att du bär ordentliga skyddsglasögon och andningsskydd

skydd. •

Använd inte bensin, bensen, thinner, alkohol eller liknande material för att rengöra verktyg. Annars kan verktyget bli missfärgat, deformeras eller spricka.

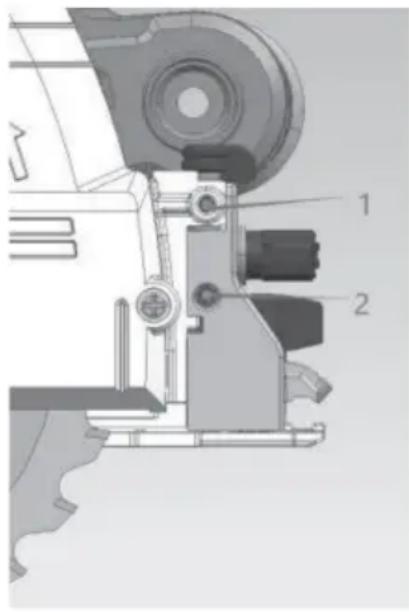

Justera noggrannheten för 45° skärning och vertikal skärning

Denna justering har slutförts innan produkten lämnar fabriken.

Men om verktyget är avstängt, använd insexnyckeln för att justera justerskruven och kontrollera 90° eller 45° sågbladet med en trekantslinjal och en Vinkellinjal.

Byt ut och kontrollera kolborstar regelbundet. Båda borstarna ska vara det byts ut samtidigt. Använd endast samma kolborste.

Ta bort kolborstklämmans lock med en skruvmejsel. Ta bort sliten kolborste, sätt i en ny och dra åt locket.

Dessa tillbehör eller enheter är avsedda att användas med angivna elverktyg i denna specifikation. Om andra tillbehör eller enheter används finns det en ris av skada. Valfria tillbehör eller enheter får endast användas för

angivet ändamål. •

Styrskena

• Styrlinjal
  • Vinkelmätare

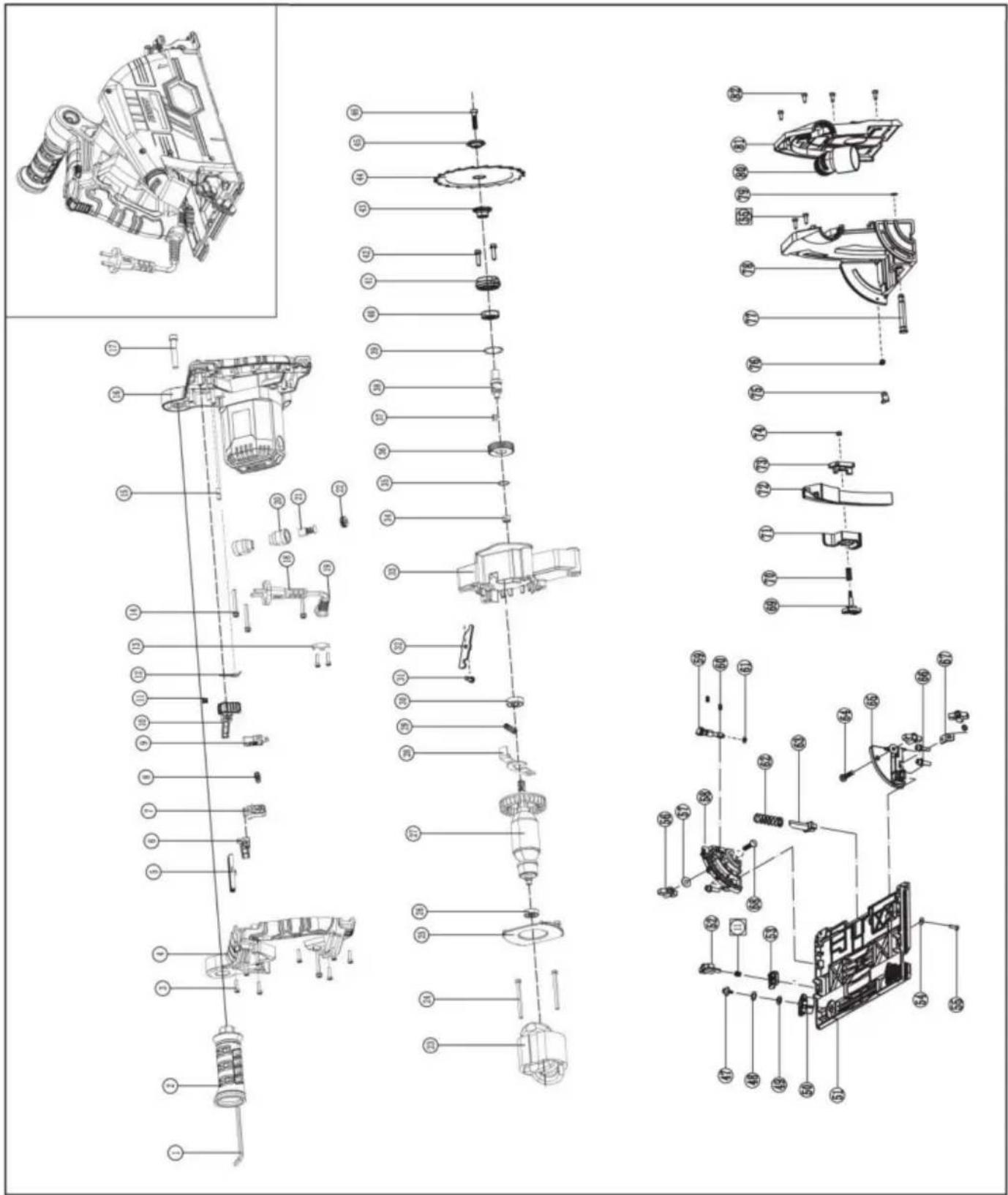

80165 Delar Brokdown
Fig	Delnamn	ANTAL	Fig	Delnamn	ANTAL
1	sexkantnyckel	1	43	Inre fläns	1
2	Hjälphandtag	1	44	165MM blad	1
3	Själgängande korspannahuvud skruv ST4*16	8	45	Ytterflåns	1
4	Handtagsskydd	-	-	Tryck på skruv M6x20 (motsvarande betyg 12,9)	-
		1	46		1
5	Låsspärr	1	47	Sexkantig cylindrisk skruv M5x12 (triplett) platt bricka y15	2
6	Byt styrstång	1	48	Plattbricka y8,3*y15,2*1,2	2
7	Växlingsknapp	1	49	Korrugerad bricka	2
8	Byt fjäder	1	50	Excentriskt hjul	2
9	Växla	-	-	Basilatta	-
		1	51		1
10	Tryckstång	1	52	Tryck på knappen	2
11	Tryckstångsfjäder y0,5*7*20*y5,2	3	53	Främre pressplatta	1
12	Vridfjäder 13	1	54	Platt bricka y4 x y12 x 1	1
Pressplatta av kabel		1	55	Själgängande skruv med korshuvud	5
				ST4*12
14	Skruv med korshuvud M5*40 (trippel)	4 56		Låsknopp	2
15	Gummipelare 5,5*9 (borttaget)	2 57		Platt brickay 6* 16*1	2
16	Motorhus 17	1	58	Framben	1
Insexkruv M8*45		1	59	Domkraftsstång	1
18	Kabel	1	60	Ställskruv M5×10	2
19	Kabelmantel	1	61	O-ring dl=5 d2=2,5	1
20	Borsthållare	2 62		Återvänd våren	1
21	Kolborste	2 63	Fjäderram		1
22	Borsthållare Lock	2 64		Liten halvrund kvadratisk diameter skruv M6×25	1
23	Stator 72*45	1	65	Bakre ben	1
24	Själgängande korspannahuvud skruv ST5*58	2 66		Sexkantig cylindrisk skruv M6×20 (trippel)	4
25	vindruta	1	67	Bakre pressplatta	1
26	Kullager 608	1	68	Liten halvrund kvadratisk diameter skruv M6×30	1
27	rotor	1	69	Tryckknapp	1
28	självlåsande	1	70	Tryckknappsfjäder 1*8*28* 8,5	1
29	Självlåsande fjäder	1	71	Djupjusteringsplatta	1
30	Kullager 6000	1	72	Djupmätare	1
31	Korsskruv M5*15	1	73	Tejpfäste	1
32	Gränsplatta	1	74	Låsmutter M4	1
33	Växelhus	1	75	Pekare	1
34	Nållager HK0808	1	76	Skruv med korshuvud M4 x 8	1
35	Axelhållarring 15	1	77	Stift	1
36	Stor utrustning	1	78	Huvudhus säte	1
37	Flatnyckel 5*5*8	1	79	Axelhållarring 8	1
38	Spindel	1	80	Dammrör	1
39	Låsring för 28 hål	1	81	Huvudmössa	1
40	Kullager 6001	1	82	Phillips skruv med pannhuvud M4 x 10	5
41	Främre omslag	1
42	Skruv med korshuvud M5*15 (trippel)	2

Teknisk support och e-garanticertifikat www.vevor.com/support
