BEDIENUNGSANLEITUNG 80165 Vevor

Technischer Support und E-Garantie-Zertifikat

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht notwendigerweise alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

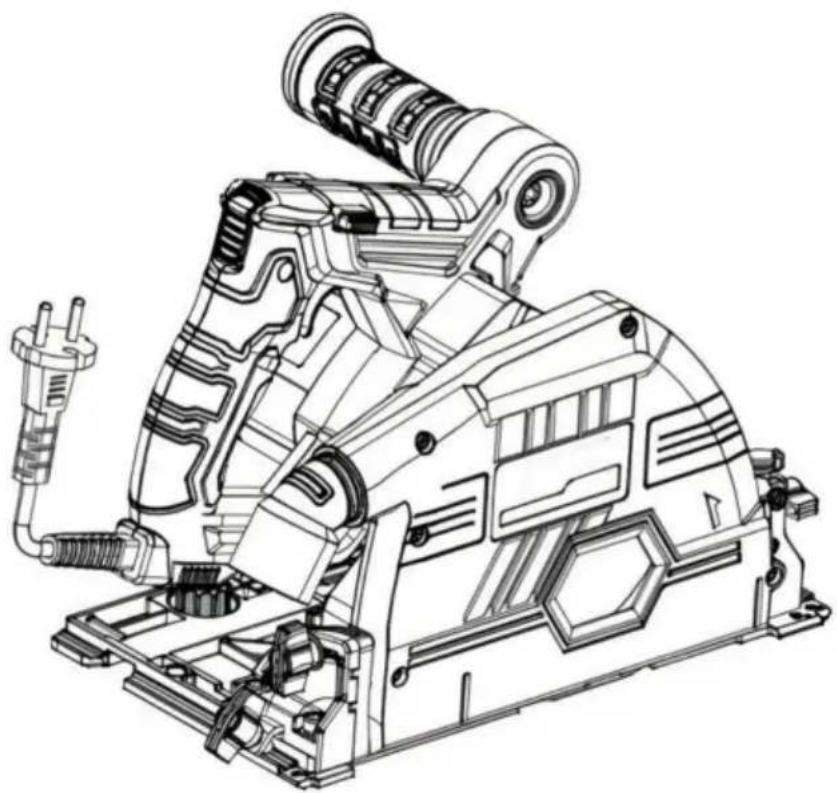

Tauchsäge

MODELL:80165

(Das Bild dient nur als Referenz, bitte beziehen Sie sich auf das tatsächliche Objekt)

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer die Anweisungen lese Lesen Sie das Handbuch sorgfältig durch.

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt einer getrennten Müllentsorgung im Europäische Union. Dies gilt für das Produkt und alle Zubehörteile gekennzeichnet. Produkte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen an einen Sammelstelle für das Recycling von elektrischen und elektronischen Geräten

Allgemeiner Sicherheitshinweis für Elektrowerkzeuge

Warnung!

Lesen Sie alle Sicherheitshinweise, Anweisungen, Zeichnungen und Vorschriften, die mit dem Elektrowerkzeuge. Die Nichtbeachtung der unten aufgeführten Anweisungen kann zu Stromschlägen führen. Stromschlag, Feuer und/oder schwere Verletzungen.

Bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen auf. Der Begriff "Elektrowerkzeug" in der Warnung bezieht sich entweder auf ein netzbetriebenes (kabelgebundenes) Werkzeug oder ein batteriebetriebenes (kabelloses) Elektrowerkzeug.

A) Sicherheit am Arbeitsplatz

1. Halten Sie den Arbeitsplatz sauber und hell. Unordentliche und dunkle Felder können zu Unfälle.
2. Betreiben Sie Elektrowerkzeuge nicht in explosionsgefährdeten Bereichen, wie z. B.
   Flüssigkeiten, Gase oder Staub. Funken von Elektrowerkzeugen können Staub oder Gas entzünden.
3. Halten Sie Elektrowerkzeuge von Kindern und Passanten fern. Unkonzentriertheit kann dazu führen, dass Sie die Kontrolle über Ihre Werkzeuge verlieren.

B) Elektrische Sicherheit

1. Der Stecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf nicht in irgendeiner Weise verändert.
   Bei Elektrowerkzeugen, die geerdet werden müssen, dürfen keine Adapterstecker verwendet werden.

Unveränderte Stecker und passende Steckdosen verringern das Risiko eines Stromschlags.

1. Halten Sie Ihren Körper fern von Bodenflächen wie Rohren, Kühlkörpern und Kühlschränke. Wenn Sie eine geerdete Oberfläche berühren.
2. Setzen Sie Elektrowerkzeuge nicht dem Regen oder Feuchtigkeit aus. Werkzeuge erhöhen die Gefahr eines Stromschlags.
3. Missbrauchen Sie das Kabel nicht. Fassen Sie Elektrowerkzeuge niemals mit Kabeln an, ziehen Sie nicht daran und ziehen Sie auch nicht den Stecker. Halten Sie Kabel von Wärmequellen, Öl, scharfen Kanten oder beweglichen Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Stromschlagrisiko.
4. Wenn Sie Elektrowerkzeuge im Freien verwenden, verwenden Sie ein Verlängerungskabel, das für Verwendung im Freien. Für den Außenbereich geeignete elektrische Leitungen verringern das Risiko von Stromschlägen Schock.
5. Verwenden Sie ein Netzteil mit Fehlerstrom-Schutzschalter (RCD), wenn Der Betrieb des Gerätes in feuchter Umgebung lässt sich nicht vermeiden. Der Einsatz von RCD verringert das Risiko eines Stromschlags.
6. Berühren Sie den Netzstecker nicht mit nassen Händen.
7. Wenn das Kabel beschädigt ist, wird es vom Hersteller oder seinem Vertreter ersetzt, um Vermeiden Sie Sicherheitsrisiken.

c) Persönliche Sicherheit

1. Bleiben Sie wachsam, achten Sie auf den Betrieb und bleiben Sie wach, wenn Sie arbeiten

Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder wenn Sie

Reaktion auf Medikamente, Alkohol oder Behandlungen.

Kurzzeitige Unachtsamkeit beim Umgang mit Elektrowerkzeugen kann zu schweren Verletzungen führen.

Verletzung.

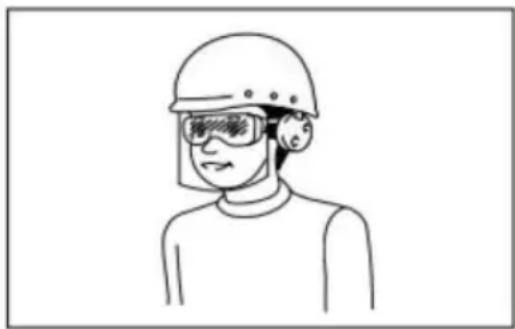

1. Verwenden Sie persönliche Schutzausrüstung. Tragen Sie immer eine Schutzbrille.

Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, harte

Hüte, Gehörschutz und andere Geräte unter angemessenen

Bedingungen können Personenschäden verringern.

1. Vermeiden Sie versehentliches Einschalten. Stellen Sie sicher, dass sich der Schalter in der Aus-Position befindet, bevor Anschließen des Strom- und/oder Akkupacks, Aufnehmen oder Hantieren mit Werkzeugen. Handhabung Werkzeuge mit den Fingern am Schalter oder das Einschalten des Geräts bei eingeschaltetem Schalter können zu Gefahr.

2. Entfernen Sie alle Einstellschlüssel oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Schraubenschlüssel oder Schlüssel, der auf einem rotierenden Teil eines Elektrowerkzeugs stecken bleibt, kann zu Verletzungen führen.

3. Überstrecken Sie Ihre Hände nicht. Achten Sie immer auf Ihren Stand und Gleichgewicht. Dies ermöglicht im Falle eines Unfalls eine bessere Kontrolle des Elektrowerkzeugs.

4. Kleiden Sie sich angemessen. Tragen Sie keine weite Kleidung oder Accessoires. Halten Sie Ihr Haar und Kleidung von beweglichen Teilen fernhalten. Lockere Kleidung, Accessoires oder lange Haare können bewegliche Teile berühren.

5. Wenn eine Vorrichtung zum Anschluss an die Späneabsaugung und Staubabsaugung vorgesehen ist Geräte müssen ordnungsgemäß angeschlossen und verwendet werden. Die Verwendung von Staub Auffangvorrichtungen können die Staubgefahr verringern.

6. Lassen Sie sich nicht von der Vertrautheit mit dem häufigen Einsatz von Werkzeugen dazu verleiten, die Sicherheitshinweise zu ignorieren. Richtlinien des Werkzeugs. Eine unachtsame Handlung kann sofort zu schweren Verletzungen führen.

7. Tragen Sie beim Einsatz von Elektrowerkzeugen immer eine Schutzbrille, um Augenschäden zu vermeiden. Schutzbrillen müssen ANSI Z87.1, der europäischen Norm EN 166 oder der australischen/neuen Neuseeland AS/ NZS 1336. In Australien/Neuseeland ist eine Maske gesetzlich vorgeschrieben, um das Gesicht schützen.

Es liegt in der Verantwortung des Arbeitgebers, sicherzustellen, dass Werkzeugbediener und anderes Personal in der Nähe des Arbeitsbereichs trägt entsprechende Schutzausrüstung.

D) Elektrowerkzeuge und Vorsichtsmaßnahmen

1. Verwenden Sie keine Elektrowerkzeuge mit Gewalt, sondern verwenden Sie geeignete Werkzeuge. Die Wahl des richtigen Elektrowerkzeugs entsprechend der Nennleistung wird lässt Sie effizienter und sicherer arbeiten.
2. Wenn sich der Schalter nicht ein- oder ausschalten lässt, verwenden Sie das Elektrowerkzeug nicht. Elektrowerkzeuge ohne Schalter sind gefährlich und müssen repariert.

3. Trennen Sie den Akku (sofern herausnehmbar) vom Stromnetz und/oder entnehmen Sie ihn vor jeder Einstellung, jedem Austausch von Zubehör oder jeder Lagerung von elektrischen Diese Schutzmaßnahme verringert das Risiko eines unbeabsichtigten Starts von Elektrowerkzeugen.

4. Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf und Lassen Sie Personen, die mit Elektrowerkzeugen nicht vertraut sind und diese nicht verstehen, Anweisungen zum Betrieb von Elektrowerkzeugen. Elektrowerkzeuge sind gefährlich in den Händen ungeschulte Benutzer.

5. Warten Sie Elektrowerkzeuge und Zubehör. Überprüfen Sie, ob bewegliche Teile festsitzend oder verklebt, prüfen Sie, ob Teile defekt sind oder andere Bedingungen vorliegen, die den Betrieb von Elektrowerkzeugen. Wenn Schäden vorliegen, reparieren Sie das Elektrowerkzeug, bevor Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
6. Halten Sie Schneidwerkzeuge scharf und sauber. Ein gut gepflegtes Werkzeug mit scharfer Schneide Die Kante bleibt weniger hängen und ist leichter zu kontrollieren.
7. Wählen Sie Elektrowerkzeuge, Zubehör und Werkzeugköpfe entsprechend der Anwendung und berücksichtigen Sie die Betriebsbedingungen und die durchzuführende Operation Der Einsatz von Elektrowerkzeugen für Arbeiten, die nicht für ihren Zweck geeignet sind, kann zu gefährlichen Situationen führen.
8. Halten Sie Griff und Grifffläche trocken, sauber und fettfrei. Bei Ein rutschiger Griff garantiert bei einem Unfall keinen sicheren Halt und keine Kontrolle über das Werkzeug.
9. Tragen Sie keine Arbeitshandschuhe aus Stoff, die sich bei der Verwendung des

e) Wartung

1. Verwenden Sie die gleichen Ersatzteile für die Reparatur von Elektrowerkzeugen durch professionelle Wartungspersonal. Dadurch wird die Sicherheit der Stromversorgung gewährleistet Werkzeuge werden gewartet.
2. Bitte folgen Sie den Anweisungen in diesem Handbuch bei der Anwendung Schmieröl und Zubehör austauschen.

Elektrische Kreissägen verwenden Sicherheitswarnungen

Gefahr:

a) Halten Sie Ihre Hände stets vom Sägebereich und Sägeblatt fern. den Zusatzhandgriff oder das Motorgehäuse mit der anderen Hand. Wenn Sie den Rundumgriff Säge mit beiden Händen, Sie werden nicht durch das Sägeblatt verletzt.
b) Berühren Sie nicht die Unterseite des Werkstücks. Die Schutzhaube schützt nicht gegen die Gefahr des Sägeblattes unter dem Werkstück.
c) Passen Sie die Schnitttiefe an die Dicke des Werkstücks an.
Die unter dem Werkstück sichtbare Verzahnung sollte weniger als eine Zahnhöhe betragen.
d) Halten Sie das Werkstück nicht fest oder halten Sie das Werkstück am Bein zum Sägen, die Das Werkstück sollte auf einer stabilen Plattform festgeklemmt werden. Die richtige Unterstützung des Werkstück ist wichtig, um Verletzungen, Sägeblattklemmen oder Verlust der Kontrolle.

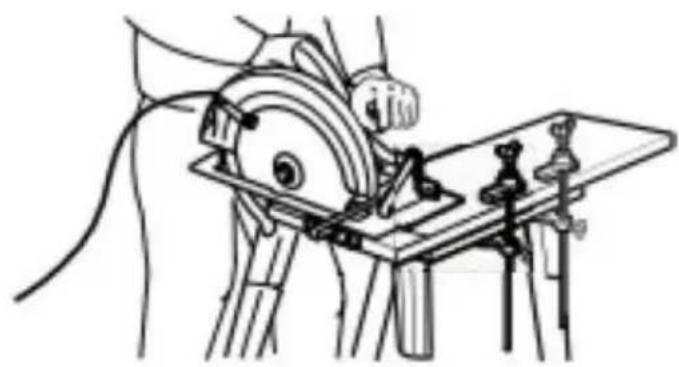

Typisches Diagramm der rechten Hand Halten, Werkstückunterstützung und Kraft Leitungsrouting (sofern verfügbar).

e) Beim Sägen des Werkstückes ist es möglich, die dunkle Linie zu berühren oder eigenes Kabel. Die Maschine muss über eine isolierte Grifffläche gehalten werden.

Das Berühren eines stromführenden Kabels kann ebenfalls zu einem elektrischen Schlag führen.

freiliegende Metallteile des Werkzeugs, wodurch der Bediener einen Stromschlag erleiden kann.

f) Bei Verwendung als Spaltsäge immer einen Spaltschutz und eine gerader Kantenführung. Dies verbessert die Schnittgenauigkeit und verringert die Gefahr g) Benutzen Sie immer ein Sägeblatt

mit der richtigen Größe und Schaftform (Diamant- oder rund). Wenn Sägeblatt und Kreissägen-Klemmteile nicht zusammenpassen, wird es kann zu exzentrischem Betrieb und zum Verlust der Kontrolle führen.

h) Beschädigte Unterlegscheiben und Schrauben, deren Abmessungen nicht denen der Originalgröße entsprechen, dürfen nicht verwendet werden. Für eine bessere Funktion und einen sicheren Betrieb sind Sägeblattscheiben und -bolzen speziell für Kreissägen konzipiert.

Gründe für Rückprall und Bedienerschutz:

Der Rückprall ist der plötzliche Rückwärtsgang, wenn das Sägeblatt eingeklemmt, feststeckt oder außermittig ist, wodurch die Kreissäge unkontrolliert angehoben und weg von das Werkstück zum Bediener.

Wenn das Sägeblatt durch den geschlossenen Schnitt gequetscht oder festgeklemmt wird, Sägeblatt blockiert und die Reaktionskraft des Motors treibt die Maschine zum zum Bediener zurückschnappen.

Wenn die Klinge verdreht oder von der Schneidefläche abweicht, Die Kanten an der Hinterkante des Sägeblatts können sich in die obere Oberfläche des Holzes eingraben, wodurch das Sägeblatt aus dem Schnitt herauskriecht und auf den Bediener zurückprallt.

Der Rückprall ist das Ergebnis einer Fehlbedienung der Kreissäge und/oder einer falschen Betriebsabläufe oder Bedingungen und können durch entsprechende Maßnahmen vermieden werden Vorsichtsmaßnahmen.

a) Fassen Sie den Griff der Kreissäge mit beiden Händen und positionieren Sie Ihren Oberkörper Arme genug, um dem Rückstoß standzuhalten. Der Körper befindet sich auf beiden Seiten des Kreises Säge und nicht mit dem Sägeblatt ausgerichtet. Der Rückprall führt dazu, dass die Kreissäge springt zurück, aber wenn richtig
Vorsichtsmaßnahmen getroffen werden, kann der Rückschlag vom Bediener kontrolliert werden. b) Wenn das Sägeblatt feststeckt oder der Sägevorgang aus irgendeinem
Lassen Sie deshalb den Ein-/Ausschalter los und halten Sie die Kreissäge
das Sägeblatt ohne Bewegung durch das Material bewegen, bis es vollständig zum Stillstand kommt.
Versuchen Sie nicht, die Säge aus dem Werkstück zu entfernen oder die Säge nach hinten zu ziehen, während die Sägeblatt ist in Betrieb oder wird wahrscheinlich zurückfedern. Untersuchen Sie und ergreifen Sie die richtigen Maßnahme zur Beseitigung der Ursache für das Feststecken des Sägeblattes
c) Beim Wiedereinsetzen der Kreissäge in das Werkstück das Sägeblatt mit der
Schnitt und prüfen Sie, ob das Sägeblatt in das Material eindringt. Wenn das Sägeblatt festsitzt, kriecht es aus dem Werkstück oder prallt vom Werkstück ab, wenn das Werkzeug neu gestartet.
d) Stützen Sie große Platten, um Schäden am Sägeblatt zu vermeiden
Extrusion und Rückprall. Das große Plattenmaterial hängt durch seine eigene
Gewicht, und das Trägermaterial muss in den beiden Maßen unterhalb des
Blattmaterial, in der Nähe der Schnittlinie und der Kante der Plattenmaterial.

Um ein Aufprallen zu vermeiden, platzieren Sie eine Stütze Platte oder Paneel in der Nähe des Schnitts.	Legen Sie die Trägerplatte oder das Paneel nicht weit vom Schneidebereich entfernt.

e) Verwenden Sie keine stumpfen oder beschädigten Sägeblätter. Sägeblätter ohne offene Kante oder
Bei unsachgemäßer Installation können schmale Sägespuren entstehen, die zu starker Reibung, feststeckenden Sägeblättern und Rückprall führen können.
f) Die Feststellknöpfe für Schnitttiefe und Winkeleinstellung müssen festgezogen werden und
vor dem Sägen gesichert werden. Wenn sich der Sägeblattregler während des Sägens bewegt, kann dies zu Das Sägeblatt kann sich verklemmen und
zurückprallen. g) Seien Sie beim Einstichsägen an bestehenden Wänden oder anderen unübersichtlichen Stellen besonders vorsichtig. Das Herausragen des Sägeblattes kann einen Gegenstand schneiden, der einen Rückprall verursacht.

Beschreibung des Guard-Rebounds

a) Überprüfen Sie vor jedem Gebrauch, ob die Abdeckung frei geschlossen ist. Wenn die untere nicht schnell zurückkommt, die Kreissäge nicht in Betrieb nehmen. Die untere Säge nicht abklemmen oder festbinden. Schutz in geöffneter Stellung. Wenn die Kreissäge plötzlich fallen gelassen wird, kann der untere Schutz kann sich verformen. Heben Sie den unteren Schutz mit einem eingefahrenen Griff an und stellen Sie sicher, dass sich der Schutz bei jedem Schnittwinkel und jeder Schnitttiefe aufrichtet, ohne das Sägeblatt zu berühren oder ein anderes Teil. b)

Überprüfen Sie den Funktionszustand der unteren Schutzfeder. Wenn die Schutzfeder und Feder nicht richtig funktionieren, müssen sie vor dem Gebrauch repariert werden. Die untere Der Schutz kann sich aufgrund von Beschädigungen an Teilen, Gummiablagerungen oder Abfällen langsam bewegen c) Heben

Sie die untere Schutzhaube nur bei Spezialsägen wie „Stecksägen“ und „Kombinationssägen“ manuell an. Heben Sie die untere Schutzhaube mit dem einziehbaren Griff an. Die

Die untere Schutzhaube muss gelöst werden, sobald das Sägeblatt in den Sägespalt eintritt.

Material. Für alle anderen Sägearbeiten sollte die untere Schutzhaube automatisch.

d) Stellen Sie immer sicher, dass die untere Schutzhaube das Sägeblatt abdeckt, bevor Sie das Kreissäge auf dem Tisch oder dem Boden. Ein ungeschütztes, träges Sägeblatt verursacht die Kreissäge zurückzuziehen und ein Objekt auf ihrem Weg zu schneiden, unter Berücksichtigung der Zeit, mit der das Sägeblatt nach dem Loslassen des Schalters stoppt.

Zusätzlicher Sicherheitshinweis

1. Seien Sie besonders vorsichtig beim Schneiden von nassem Holz, unter Druck stehendem Holz oder Bäume, die Äste enthalten. Halten Sie die Sägeblattgeschwindigkeit aufrecht, ohne sie zu verringern. Das Werkzeug wird sanft vorgeschoben, um eine Überhitzung der Verzahnung und ein Schmelzen des Kunststoffs beim Schneiden zu vermeiden.

2. Versuchen Sie nicht, das Schnittgut zu entfernen, wenn das Sägeblatt Warten Sie, bis das Sägeblatt vollständig zum Stillstand gekommen ist, bevor Sie das Schneidmaterial.

Das Sägeblatt bewegt sich auch nach dem Abschalten der Stromzufuhr noch eine gewisse Strecke.

1. Achten Sie darauf, nicht in die Nägel zu schneiden.

Überprüfen Sie das Holz auf Nägel und entfernen Sie diese vor dem Schneiden.

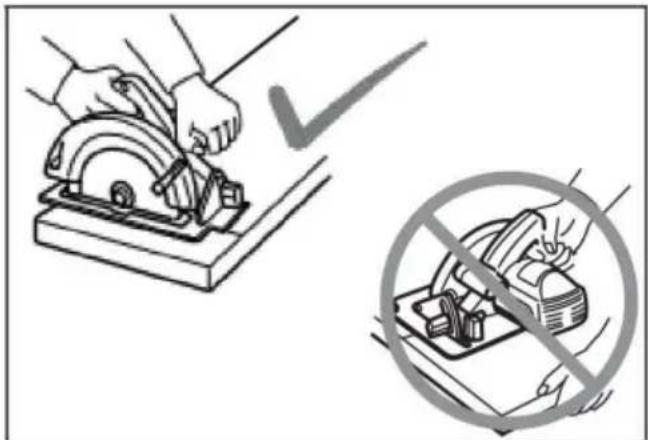

1. Beim Schneiden legen Sie bitte die breiteren Teil der Basis der elektrischen Kreissäge auf dem Teil des Werkstücks, der fest abgestützt ist, nicht auf dem zu sägenden Teil. Wenn das Werkstück kurz oder klein, klemmen Sie es fest. Versuchen Sie nicht, kurze Stücke festzuhalten!

2. Bevor Sie das Werkzeug nach dem Schneiden ablegen, vergewissern Sie sich, dass die untere Schutzabdeckung ist geschlossen und das Sägeblatt steht komplett still.

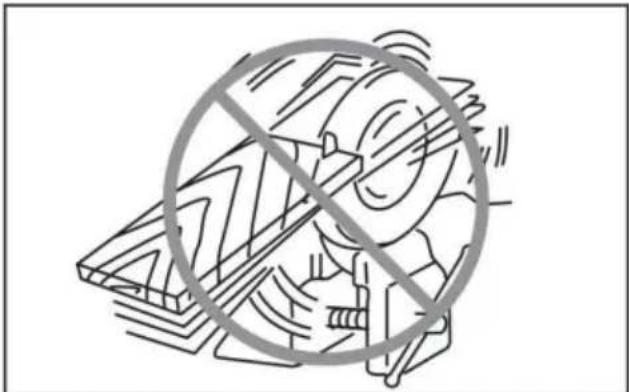

3. Versuchen Sie nicht, mit einer elektrischen Kreissäge zu schneiden, die rückwärts in einem Schraubstock eingespannt ist. Dies ist sehr gefährlich und kann zu schweren Unfällen führen.

1. Einige Materialien enthalten giftige Chemikalien. Achten Sie darauf, keinen Staub einzuatmen und Hautkontakt vermeiden. Sicherheitshinweise des Materiallieferanten beachten.

2. Stoppen Sie das Sägeblatt nicht durch seitlichen Druck.

3. Keine Schleifscheiben verwenden.

4. Verwenden Sie nur Sägeblätter mit dem auf dem Gerät angegebenen oder in der

Die Verwendung eines Sägeblattes mit falscher Größe kann

den ordnungsgemäßen Schutz des Sägeblattes oder die Funktion der Schutzvorrichtung beeinträchtigen.

Abdeckung, was zu schweren Verletzungen führen kann.

1. Halten Sie das Sägeblatt scharf und sauber. Harz und Holzbitumen, die festsitzen

auf der Klinge und verhärten kann die elektrische Kreissäge verlangsamen und erhöhen die

Wahrscheinlichkeit eines Rückpralls. Entfernen Sie daher die

Sägeblatt zuerst vom Werkzeug entfernen und dann mit Harz und Asphalt reinigen Entferner, heißes Wasser oder Kerosin.

Halten Sie das Sägeblatt sauber. Verwenden Sie kein Benzin.

1. Tragen Sie beim Arbeiten mit Werkzeugen eine Staubmaske und einen Gehörschutz.

2. Verwenden Sie unbedingt ein für das zu schneidende Material geeignetes Sägeblatt.

3. Verwenden Sie nur Sägeblätter, deren angegebene Geschwindigkeit gleich oder größer ist als die Die auf dem Werkzeug angegebene Drehzahl.

Bitte bewahren Sie dieses Handbuch auf.

Befolgen Sie die geltenden Produktsicherheitsvorschriften nicht aus Bequemlichkeit oder weil Sie mit dem Produkt ausreichend vertraut sind (Erfahrung durch Wiederverwendung). Unsachgemäßer Gebrauch oder die Nichtbeachtung der Sicherheitshinweise in der Bedienungsanleitung kann zu schweren oder Personenschäden.

Produktspezifikation

- Aufgrund des laufenden Entwicklungsprogramms behalten wir uns das Recht vor, Änderungen der Spezifikationen ohne Vorankündigung vorbehalten.

Artikelnr.		80165
Klingendurchmesser		165 MM
Schneiden	90°	57 MM
Tiefe	45°	42 MM
Leerlaufdrehzahl (U/min)		4500
Stromspannung		110 V / 220 V
Sicherheitsniveau

Bedienungsanleitung

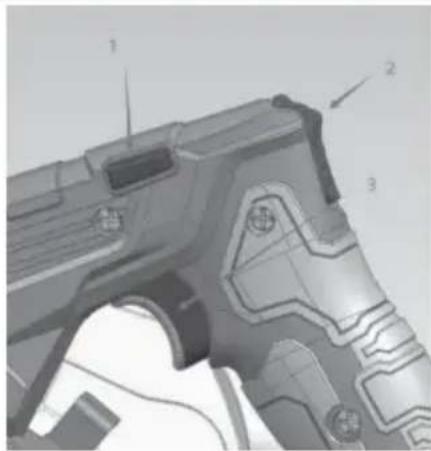

ÿ Schalterbetrieb

1. Sperrtaste;

2. Schubstange;

3. Schalter;

Notiz:

- Bevor Sie den Strom einschalten, überprüfen Sie, ob der Schalter

Der Knopf ist normalerweise aktiv und befindet sich im geöffneten und im normalen geschlossenen Zustand.

Um zu verhindern, dass der Benutzer versehentlich den Auslöser des Schalters betätigt,

Das Werkzeug verfügt über einen Verriegelungsmechanismus. Wenn der Schneidvorgang erforderlich ist,

Verriegelungsknopf zur Seite gedrückt wird, und der Schalterknopf wird aktiviert, nachdem die

Die Schubstange wird nach oben geschoben. Anschließend kann der Schneidvorgang durchgeführt werden.

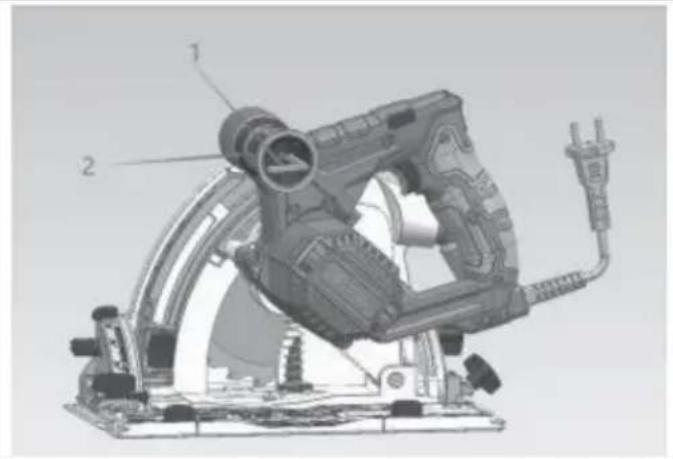

ÿ Aufbewahrung des Sechskantschlüssels

1. Inbusschlüssel;
   2.Zusätzlicher Griff

Der Inbusschlüssel ist am Werkzeug verstaut. Um den Inbusschlüssel zu entnehmen, ziehen Sie ihn heraus.

Um den Inbusschlüssel zu montieren, setzen Sie ihn auf den Griff und führen Sie ihn so weit wie möglich ein.

ÿ Sägeblatt ausbauen oder montieren

Notiz:

- Verwenden Sie keine Sägeblätter, die nicht den in dieser Anleitung angegebenen Spezifikationen

entsprechen. • Die verwendete

Sägeblattgeschwindigkeit sollte mindestens die maximale Leerlaufdrehzahl im Spezifikationswert erreichen.

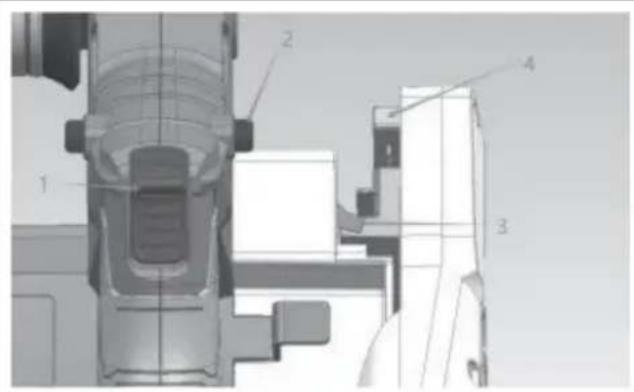

1. Schubstange 2. Selbstverriegelung

2. Limitiertes Brett 4. Tiefenregel

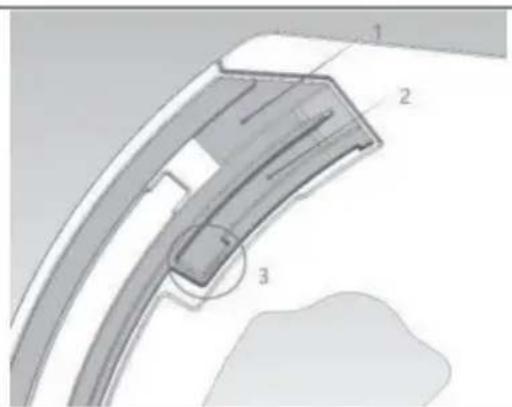

1. Führung 2. Führung 3. Stoppschlitz

Schritt 1: Um das Entfernen des Sägeblatts zu erleichtern, ist das Tiefenlineal mit zwei Führungsschlitzen ausgestattet. Wenn Sie das Sägeblatt entfernen, drücken Sie die Verriegelung nach rechts, während Sie die Stange nach oben drücken, drücken Sie die Begrenzungsplatte in den Weg der Führung 2, lassen Sie die Schubstange los und drücken Sie den Griff nach unten. Die Begrenzungsplatte wird in den Stoppschlitz eingebettet.

Schritt 2: Drücken Sie die Selbsthemmung vollständig durch, drehen Sie das Sägeblatt, bis es sich nicht mehr drehen lässt, verwenden Sie dann einen Schraubenschlüssel, um die Schraube des Pressmessers durch Drehen gegen den Uhrzeigersinn zu lösen, und entfernen Sie anschließend die Schraube des Pressmessers und der äußeren Druckplatte und nehmen Sie das Sägeblatt von der Unterseite ab.

Wenn sich die Maschine nicht im Zustand Schritt 1 befindet, wenn Sie das Sägeblatt installieren möchten, Wiederholen Sie Schritt 1 und führen Sie das Gegenteil von Schritt 2 aus. Feststellen der Messerschraube im Uhrzeigersinn.

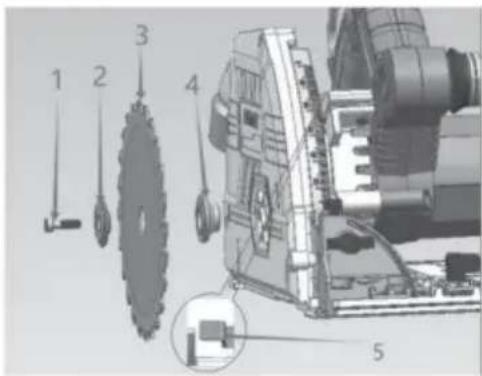

1 2 3 4 5

1. Pressschraube

2. Externe Pressplatte 3.

Klinge

4.Innenflansch

5.Selbstverriegelung

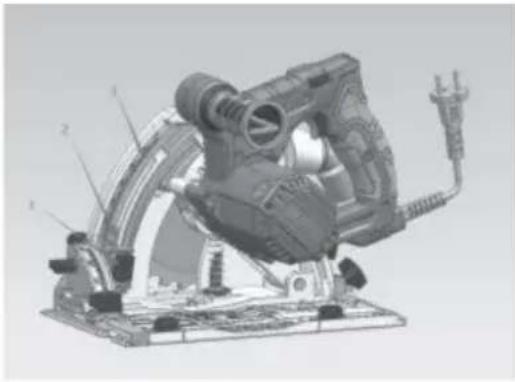

ÿ Passen Sie die Schnitttiefe an

Tiefeneinstellungsplatte 3.

Tiefenmesser

Drücken Sie den Druckknopf auf der Tiefeneinstellungsplatte und verschieben Sie die A/B-Skala auf der Tiefeneinstellungsplatte auf die gewünschte Tiefe, lassen Sie den Druckknopf los und lassen Sie ihn zurückfedern. (Die A/B-Skala entspricht der Schnitttiefe ohne Führungsschiene/mit Führungsschiene.) Um das Schneiden sauberer und sicherer zu machen, stellen Sie die Schnitttiefe bitte so ein, dass sie nicht mehr als einen Zahn unterhalb des Werkstücks liegt.

Durch die richtige Schnittiefe können Sie die Verletzungsgefahr durch ein springendes Sägeblatt verringern.

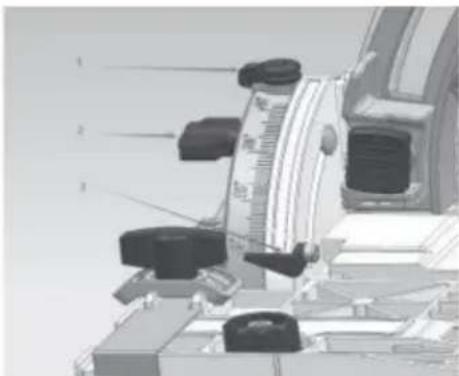

ÿ Fasenschneiden

Stange 2.Feststellknopf

3.Zeiger

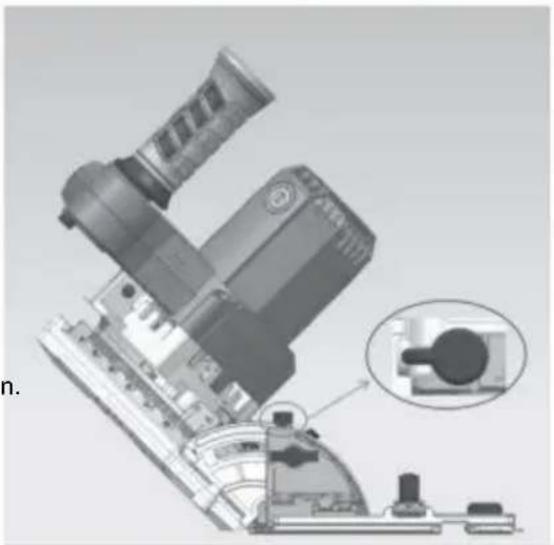

-1°-47°Neigung

0°-45°: Lösen der vorderen und hinteren Verriegelung Knöpfe, kippen Sie die Maschine, beobachten Sie den Zeiger den Maßstab angibt, richten Sie ihn auf den gewünschten Winkel, Feststellknöpfe auf beiden Seiten festziehen, damit es feststeht.

-1°/47°: Um einen schrägen Schnittwinkel von -1°/47° zu erhalten, Drehen Sie die obere Stange, um sie wie im Bild unten darzustellen. Neigen Sie die Maschine, wenn der Zeiger auf - 1°/47° Winkel zeigt, ziehen Sie die Feststellknöpfe fest beide Seiten, um es zu fixieren.

Notiz:

Stellen Sie das Sägeblatt wieder auf den richtigen Winkel ein, um den Auswurfhebel zurückzusetzen.

Ausrichtung bei

Richten Sie die Schnittlinie mit der 0°-Skala auf die Grundplatte bei einem 0°-Schnitt und Richten Sie die Schnittlinie mit der 45°-Skala auf der Grundplatte, wenn ein 45°-Schnitt durchgeführt wird.

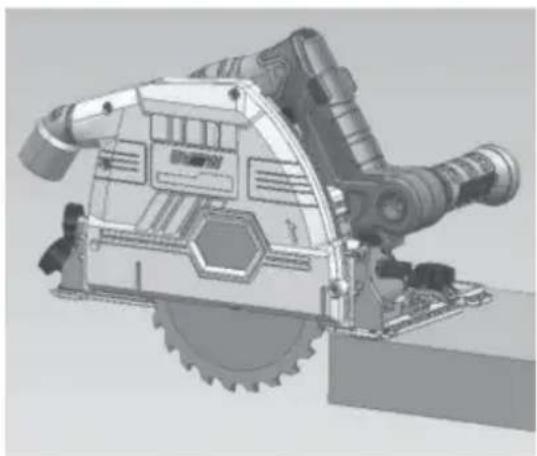

ÿ Schneiden (konventionelles Sägen) Aufmerksamkeit:

Achten Sie darauf, das Werkzeug vorsichtig nach vorne zu bewegen, gerade Linie. Übermäßiger Druck auf die oder das Verdrehen des Werkzeugs kann dazu führen, dass der Motor überhitzen und zum Rückprall des Werkzeugs führen, Dies kann zu schweren Verletzungen führen.

Bringen Sie niemals einen Teil Ihres Körpers unter die Basis des Werkzeugs beim Schneiden, insbesondere an der Anfang des Schnitts.

Andernfalls kann es zu schweren Verletzungen kommen. Das Sägeblatt liegt unterhalb der Werkzeugbasis frei.

Halten Sie die Werkzeuge fest. Dieses Werkzeug ist sowohl mit einem Zusatzgriff als auch mit einem Griff ausgestattet. Die gleichzeitige Verwendung beider Griffe ist die beste Art, das Werkzeug zu greifen. Wenn beide Hände an der Kreissäge sind, schneidet das Sägeblatt sie nicht. Die Vorderseite der Basis wird zum Schneiden auf das Werkstück gelegt, ohne Kontakt mit dem Sägeblatt. Starten Sie dann das Werkzeug gemäß der Schalterbetätigung und warten Sie, bis das Sägeblatt die volle Geschwindigkeit erreicht hat. Drücken Sie nun den Kreissägekopf vorsichtig auf die voreingestellte Schnitttiefe und bewegen Sie das Werkzeug dann einfach auf der Oberfläche des Werkstücks nach vorne, um es glatt und flach zu halten, bis der Schneidvorgang abgeschlossen ist.

Um den Schnitt sauberer zu machen, achten Sie darauf, dass das Werkzeug in einer geraden Linie und in einem konstante Vorwärtsgeschwindigkeit. Wenn die tatsächliche Schnittlinie von der geplanten Schnittlinie abweicht, versuchen Sie nicht, das Werkzeug zurück zur ursprünglich geplanten Schnittlinie zu drehen oder zu schieben. Dies kann dazu führen, dass das Sägeblatt stecken bleibt und das Werkzeug zurückprallt oder möglicherweise schwere Verletzungen verursacht. Lassen Sie den Schalter los, warten Sie, bis das Sägeblatt zum Stillstand kommt, und ziehen Sie dann das Werkzeug zurück.

Richten Sie das Werkzeug auf die neue Schnittlinie aus und beginnen Sie erneut mit dem Schneiden. Bei der Bestimmung Vermeiden Sie in der Schnittposition, dass der Bediener von der Kettensäge aufgewirbeltem Sägestaub und Staub ausgesetzt wird. Tragen Sie eine Schutzbrille, um Verletzungen zu vermeiden.

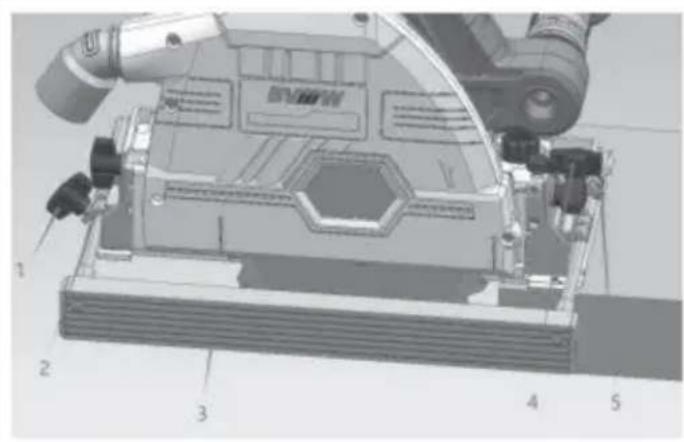

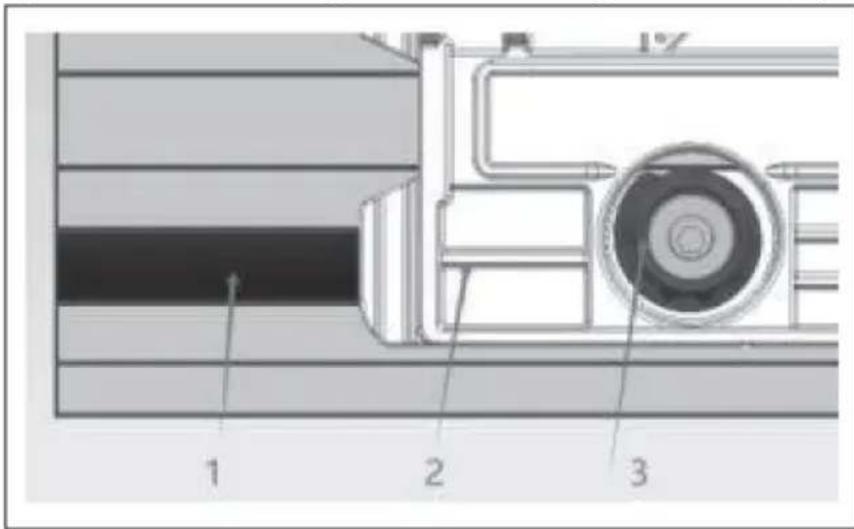

ÿ Bei Verwendung einer Führungsschiene (optionales Zubehör)

1 2 3

1.Führungsschiene
2.Bodenplatte
3.Exzenterrad

Platzieren Sie das Werkzeug am Ende der Führungsschiene. Drehen Sie die beiden Exzenter Räder an der Werkzeugbasis, damit das Werkzeug reibungslos gleiten kann. Halten Sie die Werkzeuge fest. Das Werkzeug ist mit einem zweiten Handgriff und einem Handgriff ausgestattet.

Die gleichzeitige Verwendung der Griffe ist die beste Art, das Werkzeug zu greifen. Öffnen Sie das Werkzeug, drücken Sie es auf die voreingestellte Schnitttiefe herunter (die B-Skalenlinie auf der Tiefeneinstellungsplatte entspricht der Schnitttiefe, wenn eine Führungsschiene vorhanden ist) und schneiden Sie dann.

ÿ Führungslineal (optional)

1\4. Regelknopf drücken

2.Hintere Drucklinealplatte

3.Führungslineal

5.Vordere Druckplatte

Winkelmesser können für Schrägschnitte in verschiedenen Winkeln verwendet werden. Eine Führung ermöglicht Ihnen präzisere gerade Schnitte. Stecken Sie das Führungslineal einfach in die dafür vorgesehene Nut an der Bodenplatte und verriegeln Sie den Drucklinealknopf. Das Führungslineal kann durch Drücken der vorderen und hinteren Drucklinealplatten festgedrückt und innen und außen entsprechend der erforderlichen Schnittbreite eingestellt werden, sodass wiederholtes Schneiden derselben Breite möglich ist.

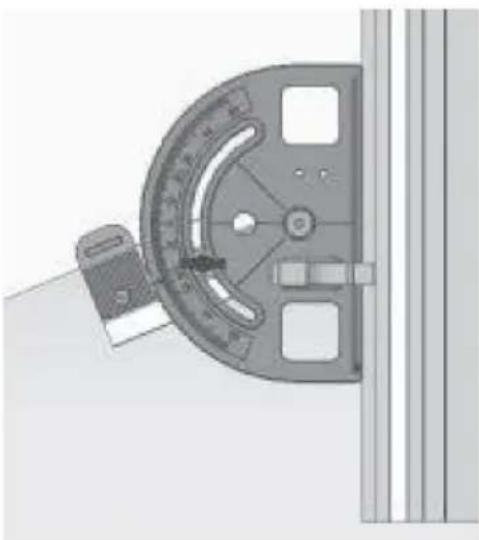

ÿ Winkelmesser (optionales Zubehör)

Winkellehren können zum Schrägschneiden in unterschiedlichen Winkeln verwendet werden.

- Bevor Sie eine Inspektion oder Wartung durchführen, schalten Sie unbedingt den Schalter aus und ziehen Sie den Stecker

aus der Steckdose. • Reinigen Sie die Schutzabdeckung, um sicherzustellen, dass angesammelter Sägestaub entfernt wird die die Funktion des Schutzabdeckungssystems beeinträchtigen können. Eine verschmutzte Schutzabdeckung Abdeckungssystem kann dessen Funktion einschränken, was zu schweren Verletzungen führen kann. Die effektivste Die Reinigung erfolgt am besten mit Druckluft. Wenn Sie Sägespäne ausblasen,

Tragen Sie beim Schutz der Abdeckung unbedingt eine Schutzbrille und eine Atemschutzmaske.

Schutz. •

Verwenden Sie kein Benzin, Benzol, Verdünner, Alkohol oder ähnliche Materialien zum Reinigen Andernfalls kann es zu Verfärbungen, Verformungen oder Rissen am Werkzeug kommen.

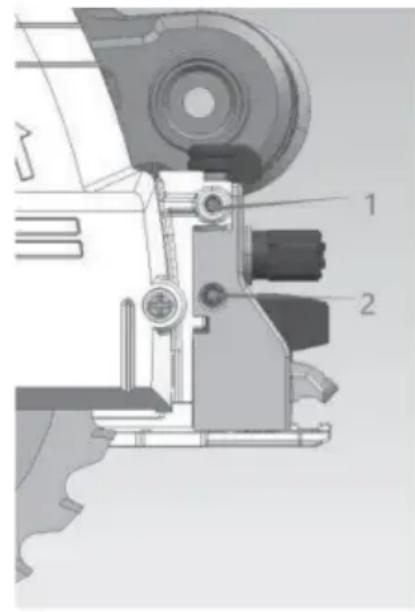

Passen Sie die Genauigkeit von 45°-Schnitt und Vertikalschnitt an

Diese Justierung wurde abgeschlossen, bevor das Produkt das Werk verlässt.

Sollte sich das Werkzeug dennoch einmal ausschalten, justieren Sie die Justierschraube mit dem Inbusschlüssel und prüfen Sie das 90° bzw. 45° Sägeblatt mit einem Dreikantlineal und einem Winkellineal.

1. 45°-Schnitt einstellen;

2. Vertikal anpassen

Winkelschneiden

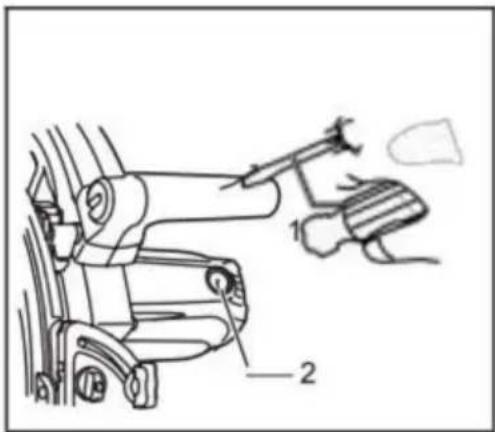

Kohlebürstenwechsel

Ersetzen und überprüfen Sie die Kohlebürsten regelmäßig. Beide Bürsten sollten

Kohlebürsten müssen gleichzeitig ausgetauscht werden. Bitte verwenden Sie nur die gleiche Kohlebürste.

Entfernen Sie die Abdeckung der Kohlebürstenklemme mit einem Schraubendreher.

Abgenutzte Kohlebürste, neue einsetzen und Kappe festziehen.

Diese Zubehörteile bzw. Geräte sind für die Verwendung mit den aufgeführten Elektrowerkzeugen vorgesehen in dieser Spezifikation. Bei Verwendung anderer Zubehörteile oder Geräte besteht das Risiko

Verletzungsgefahr. Optionales Zubehör oder Geräte dürfen nur für den

bestimmungsgemäßem

Gebrauch. • Führungsschiene

• Führungslineal
• Winkelmesser

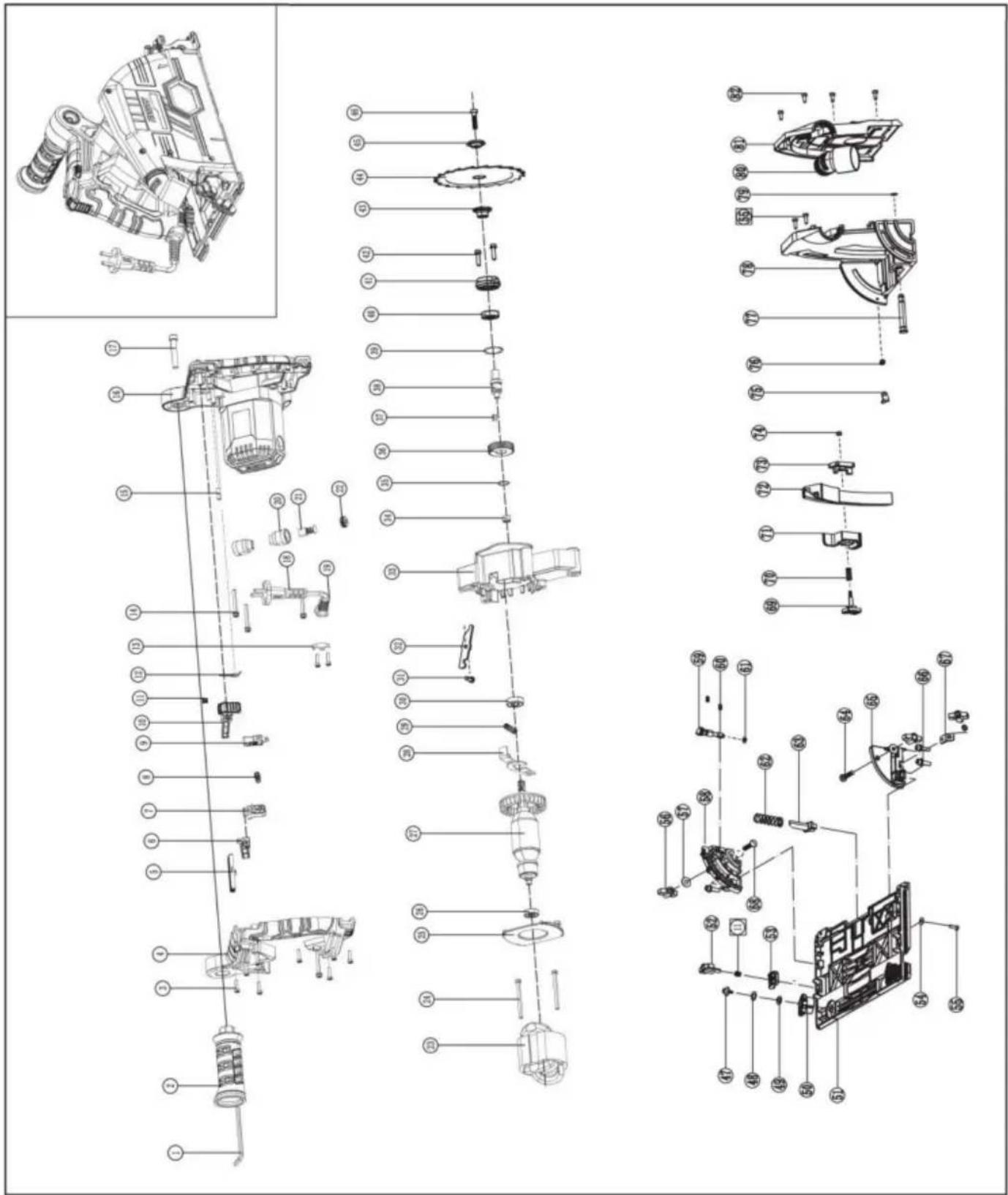

80165 Teileaufschlüsselung
Abb.	Teilebezeichnung	Menge	Abb.	Teilebezeichnung	Menge
1	Sechskantschlüssel	1	43	Innenflansch	1
2	Zusatzhandgriff	1	44	165MM Klinge	1
3	Kreuzschlitz-Linsenkopf selbstschneidend Schraube ST4*16	8 45	Außenflansch		1
4	Griffabdeckung	-	-	Druckschraube M6x20 (entspricht Note 12,9)	-
		1	46		1
5	Schlossfalle	1	47	Sechskantschraube mit Zylinderkopf M5×12 (Drilling) Unterlegscheibe 15	2
6	Schalterführungsstange	1	48	Flache Unterlegscheibe	2
7	Umschalttaste	1	49	8,3^+15,2^+1,2 Wellscheibe	2
8	Schalterfeder	1	50	Exzenterrad	2
9	Schalten	-	-	-	-
		1	51	Grundplatte	1
10	Schubstange	1	52	Knopf drücken	2
11	Druckstangenfeder 0,5^*7^*20^*5,2	3 53		Vordere Druckplatte	1
12	Torsionsfeder 13	1	54	Flache Unterlegscheibe 4 × 12 × 1	1
Druckplatte des Kabels		1	55	Selbstschneidende Schraube mit Kreuzschlitz	5
				ST4*12
14	Kreuzschlitzschraube M5*40(verdreifachen)	4 56		Feststellknopf	2
15	Gummisäule 5.5*9 (ENTFERNT)	2 57		Flache Unterlegscheibe 6*y16*1	2
16	Motorgehäuse 17	1	58	Vorderbein	1
Innensechskantschraube M8*45		1	59	Hebestange	1
18	Kabel	1	60	Stellschraube M5×10	2
19	Kabelmantel	1	61	O-Ring d1=5 d2=2,5	1
20	Bürstenhalter	2 62		Rückholfeder	1
21	Kohlebürste	2 63	Federrahmen		1
22	Bürstenhalter Abdeckung	2 64		Kleiner halbrunder quadratischer Durchmesser Schraube M6x25	1
23	Ständer 72*45	1	65	Hinterbein	1
24	Kreuzschlitz-Linsenkopf selbstschneidendSchraube ST5*58	2 66		Sechskant-ZylinderkopfschraubeM6x20 (dreifach)	4
Windschutzscheibe		1	67	Hintere Pressplatte	1
26	Kugellager 608	1	68	Kleiner halbrunder quadratischer Durchmesser Schraube M6x30	1
27	Rotor	1	69	Druckknopf	1
28	selbsthemmend	1	70	Druckknopffeder 1*8*28*y8,5	1
29	Selbstsichernde Feder	1	71	Tiefeneinstellungsplatte	1
30	Kugellager 6000	1	72	Tiefenmesser	1
31	Kreuzschlitzschraube M5*15	1	73	Bandverschluss	1
32	Begrenzungsplatte	1	74	Kontermutter M4	1
33	Getriebegehäuse	1	75	Zeiger	1
34	Nadellager HK0808	1	76	Kreuzschlitzschraube M4 x 8	1
35	Wellensicherungsring 15	1	77	Stift	1
36	Großes Getriebe	1	78	Kopfgehäusesitz	1
37	Flachschlüssel 5*5*8	1	79	Wellensicherungsring 8	1
38	Spindel	1	80	Staubrohr	1
39	Sicherungsring für 28 Löcher	1	81	Kopfkappe	1
40	Kugellager 6001	1	82	Kreuzschlitzschraube mit Linsenkopf M4 x 10	5
41	Vordere Abdeckung	1
42	Kreuzschlitzschraube M5*15(verdreifachen)	2

Vertreter der EG

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK REP

YH CONSULTING LIMITED.

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE
