INSTRUKCJA OBSŁUGI 80165 Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Piła tarczowa

INSTRUKCJA OBSŁUGI

MODEL:80165

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

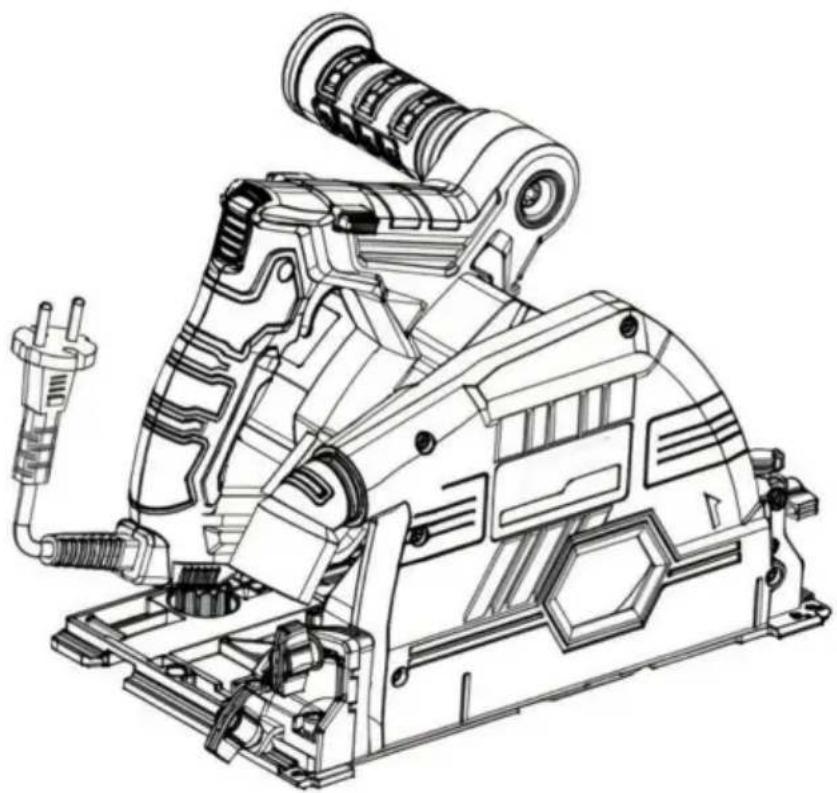

Piła tarczowa

MODEL:80165

(Zdjęcie ma charakter poglądowy, proszę odnosić się do rzeczywistego obiektu)

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Ostrzeżenie - aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać instrukcję instrukcję uważnie.

Niniejszy produkt podlega postanowieniom Dyrektywy Europejskiej2012/19/WE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów wUnia Europejska. Dotyczy produktu i wszystkich akcesoriówoznaczone tym symbolem. Produkty oznaczone w ten sposób nie mogą byćwyrzucać razem z normalnymi odpadami domowymi, lecz należy je oddać do punktu zbiórki odpadów.punkt zbiórki sprzętu elektrycznego i elektronicznego do recyklingu

Ogólne ostrzeżenie dotyczące bezpieczeństwa w przypadku elektronarzędzi

Ostrzeżenie!

Przeczytaj wszystkie ostrzeżenia dotyczące bezpieczeństwa, instrukcje, rysunki i przepisy dostarczone wraz z produktem. elektronarzędzia. Nieprzestrzeganie poniższych instrukcji może skutkować porażeniem elektrycznym porażenie prądem, pożar i/lub poważne obrażenia.

Zachowaj wszystkie ostrzeżenia i instrukcje, aby móc z nich skorzystać w przyszłości. Termin „elektronarzędzie” w ostrzeżeniu oznacza albo zasilane z sieci (przewodowo) narzędzie, narzędzie lub elektronarzędzie zasilane bateryjnie (bezprzewodowo).

A) Bezpieczeństwo w miejscu pracy

1. Utrzymuj miejsce pracy w czystości i jasności. Nieporządne i ciemne pola mogą prowadzić do Wypadki.
2. Nie używaj elektronarzędzi w środowiskach zagrożonych wybuchem, takich jak środowiska z materiałami łatwopalnymi. ciecze, gazy lub pył. Iskry z elektronarzędzi mogą zapalić pył lub gaz.
3. Trzymaj elektronarzędzia z dala od dzieci i osób postronnych. Brak koncentracji może spowodować utratę kontroli nad narzędziami.

B) Bezpieczeństwo elektryczne

1. Wtyczka elektronarzędzia musi pasować do gniazda. Wtyczka nigdy nie może być modyfikować w jakikolwiek sposób.

Do elektronarzędzi wymagających uziemienia nie należy używać żadnych przejściówek.

Niemodyfikowane wtyczki i dopasowane gniazda zmniejszają ryzyko porażenia prądem.

1. Trzymaj ciało z dala od powierzchni gruntu, takich jak rury, radiatory i
   lodówki. Jeśli dotkniesz uziemionej powierzchni.

2. Nie wystawiaj elektronarzędzi na działanie deszczu i wilgoci. Woda może dostać się do wnętrza elektronarzędzi. narzędzia zwiększają ryzyko porażenia prądem.

3. Nie nadużywaj przewodu. Nigdy nie dotykaj, nie ciągnij ani nie odłączaj elektronarzędzi z przewodami. Trzymaj kable z dala od źródeł ciepła, oleju, ostrych krawędzi lub ruchomych części. Uszkodzone lub splątane kable zwiększają ryzyko porażenia prądem.

4. Używając elektronarzędzi na zewnątrz, należy używać przedłużacza odpowiedniego do do użytku na zewnątrz. Przewody elektryczne odpowiednie do użytku na zewnątrz zmniejszą ryzyko porażenia prądem zaszokować.

5. W przypadku zasilania z wyłącznikiem różnicowoprądowym (RCD) należy stosować zasilacz nie można uniknąć używania urządzenia w wilgotnym środowisku. Zastosowanie RCD zmniejsza ryzyko porażenia prądem elektrycznym.

6. Nie dotykaj wtyczki zasilania mokrymi rękami.

7. W przypadku uszkodzenia przewodu, zostanie on wymieniony przez producenta lub jego przedstawiciela. unikaj zagrożeń bezpieczeństwa.

c) Bezpieczeństwo osobiste

1. Zachowaj czujność, zwracaj uwagę na działanie i pozostań czujny podczas obsługi. elektronarzędzia. Nie używaj elektronarzędzi, gdy jesteś zmęczony lub masz reakcja na leki, alkohol lub leczenie.

Chwilowe zaniedbanie w obsłudze elektronarzędzi może skutkować poważnymi obrażeniami ciała. obrażenia.

1. Używaj osobistego sprzętu ochronnego. Zawsze zakładaj okulary ochronne. Środki ochrony, takie jak maski przeciwpyłowe, antypoślizgowe obuwie robocze, twarde czapki, ochronniki słuchu i inne urządzenia używane zgodnie z przeznaczeniem warunki mogą zmniejszyć ryzyko obrażeń ciała.

2. Zapobiegaj przypadkowemu uruchomieniu. Przed włączeniem upewnij się, że przełącznik jest w pozycji wyłączonej. podłączanie zasilania i/lub akumulatora, podnoszenie lub obsługa narzędzi. Obsługa narzędzia z palcami na przełączniku lub włączanie zasilania, gdy przełącznik jest włączony, może spowodować niebezpieczeństwo.

3. Przed włączeniem elektronarzędzia należy wyjąć wszystkie klucze regulacyjne i nasadowe. Klucz lub kluczyk pozostawiony na obracającej się części elektronarzędzia może spowodować obrażenia ciała.

4. Nie wyciągaj rąk zbyt daleko. Zawsze zwracaj uwagę na swoje stopy i równowaga. Pozwala to na lepszą kontrolę elektronarzędzi w razie wypadku.

5. Ubieraj się odpowiednio. Nie noś luźnych ubrań ani akcesoriów. Trzymaj włosy w nieładzie. i ubrania z dala od ruchomych części. Luźne ubrania, akcesoria lub długie włosy mogą powodować kontakt z ruchomymi częściami.

6. Jeżeli przewidziano urządzenie do podłączenia do usuwania wiórów i zbierania pyłu sprzęt, upewnij się, że jest on prawidłowo podłączony i używany. Użycie pyłu urządzenia zbierające mogą ograniczyć ryzyko powstawania pyłu.

7. Nie pozwól, aby znajomość częstego używania narzędzi sprawiła, że zignorujesz zasady bezpieczeństwa. wytyczne narzędzia. Nieostrożne działanie może w jednej chwili doprowadzić do poważnych obrażeń.

8. Podczas korzystania z elektronarzędzi zawsze zakładaj okulary ochronne, aby uniknąć uszkodzenia oczu. Okulary ochronne muszą być zgodne z normami ANSI Z87.1, europejską EN 166 lub australijską/nową Zelandia AS/NZS 1336. W Australii/Nowej Zelandii noszenie maski jest wymagane przez prawo. chroń twarz.

Pracodawca jest odpowiedzialny za zapewnienie, że operatorzy narzędzi i

Pozostały personel znajdujący się w pobliżu miejsca pracy powinien nosić odpowiedni sprzęt ochronny.

D) Narzędzia elektryczne i środki ostrożności

1. Nie należy używać elektronarzędzi na siłę, zgodnie z przeznaczeniem i przeznaczeniem.
   narzędzia. Wybór odpowiedniego elektronarzędzia zaprojektowanego zgodnie z wartością znamionową sprawią, że będziesz pracować wydajniej i bezpieczniej.
2. Jeżeli nie można włączyć lub wyłączyć przełącznika, nie należy używać elektronarzędzia.
   Narzędzia elektryczne, których nie można obsługiwać za pomocą przełącznika, są niebezpieczne i muszą być naprawiony.

3. Odłącz i/lub wyjmij akumulator (jeśli jest wyjmowany) z gniazdka zasilania.
   przed jakąkolwiek regulacją, wymianą akcesoriów lub przechowywaniem urządzeń elektrycznych sprzęt. Ten środek bezpieczeństwa ochronnego zmniejsza ryzyko przypadkowego uruchomienia elektronarzędzi.

4. Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci i nie wolno ich używać. zezwalaj osobom, które nie znają się na elektronarzędziach i nie rozumieją ich działania instrukcje obsługi elektronarzędzi. Elektronarzędzia są niebezpieczne w rękach nieprzeszkoleni użytkownicy.

5. Konserwacja elektronarzędzi i akcesoriów. Sprawdź, czy ruchome części są ustawione na swoim miejscu lub zablokowane, sprawdź, czy nie ma uszkodzonych części i innych warunków, które mogą mieć wpływ eksploatacja elektronarzędzi. W przypadku uszkodzenia należy naprawić elektronarzędzie przed użytkowanie. Wiele wypadków jest spowodowanych przez źle konserwowane elektronarzędzia.

6. Utrzymuj narzędzia tnące ostre i czyste. Dobrze utrzymane narzędzie z ostrym ostrzem tnącym krawędź jest mniej podatna na zakleszczanie się i łatwiejsza do kontrolowania.

7. Wybierz elektronarzędzia, akcesoria i głowice narzędziowe zgodnie z operacją instrukcje i wziąć pod uwagę warunki pracy oraz wykonywaną operację Używanie elektronarzędzi do prac, które nie są przeznaczone do ich przeznaczenia, może prowadzić do niebezpiecznych sytuacji.

8. Utrzymuj uchwyt i powierzchnię uchwytu suchą, czystą i wolną od smaru. W przypadku wypadek, śliska rączka nie gwarantuje bezpiecznego chwytu i kontroli nad narzędzie.

9. Nie zakładaj rękawic roboczych z materiału, ponieważ mogą się one zaplątać podczas używania urządzenia.

e) Konserwacja

1. Do naprawy elektronarzędzi przez profesjonalistę należy używać tych samych części zamiennych. personel konserwacyjny. Zapewni to bezpieczeństwo zasilania narzędzia poddawane serwisowaniu.

2. Przy składaniu wniosku należy postępować zgodnie z instrukcjami zawartymi w niniejszej instrukcji. olej smarowy i wymiana akcesoriów.

W przypadku elektrycznych pił tarczowych stosuje się ostrzeżenia dotyczące bezpieczeństwa

Niebezpieczeństwo:

a) Trzymaj ręce z dala od obszaru piłowania i ostrza przez cały czas. Zawsze trzymaj uchwyt pomocniczy lub obudowę silnika drugą ręką. Jeśli trzymasz okrągły piłuj obiema rękami, nie zostaniesz zraniony ostrzem. b) Nie dotykaj

spodniej strony obrabianego przedmiotu. Oślona nie chroni

przed niebezpieczeństwem, jakie może stwarzać ostrze piły znajdujące się pod obrabianym przedmiotem.

c) Dostosuj głębokość cięcia do grubości przedmiotu obrabianego. ząbkowanie widoczne pod przedmiotem obrabianym powinno być mniejsze niż wysokość jednego zęba.

d) Nie trzymaj przedmiotu obrabianego ani nie trzymaj przedmiotu obrabianego za nogę piły, przedmiot obrabiany powinien być zamocowany na stabilnej platformie. Prawidłowe podparcie obrabiany przedmiot jest niezbędny, aby zmniejszyć ryzyko obrażeń ciała, zacięcia się ostrza piły lub utraty kontrola.

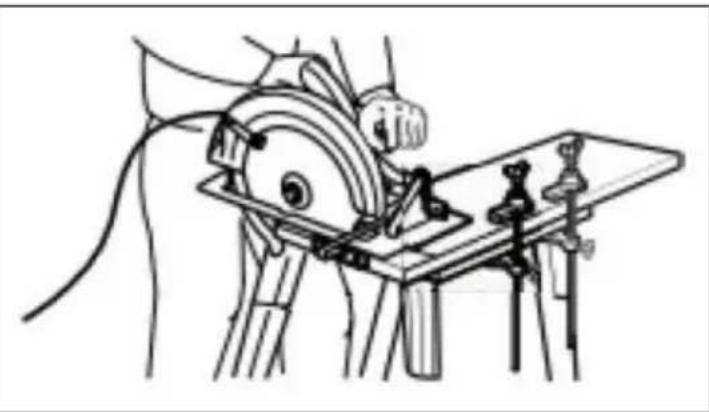

Typowy schemat prawidłowej ręki trzymanie, podparcie przedmiotu obrabianego i moc wytyczanie tras linii (jeśli dostępne).

e) Podczas pracy piłą istnieje możliwość dotknięcia ciemnej linii lub własny przewód. Maszyna musi być trzymana przez izolowaną powierzchnię uchwytu.

Dotknięcie przewodu pod napięciem może również spowodować porażenie prądem.

odsłoniętą metalową część narzędzia, powodując porażenie operatora prądem.

f) Używając piły rozłupującej, zawsze należy używać osłony rozłupującej i prowadnica krawędzi prostej. Poprawia to dokładność cięcia i zmniejsza ryzyko zakleszczenia się ostrza piły. g) Zawsze

używaj ostrza piły o odpowiednim rozmiarze i kształcie trzonka (diamentowego lub okrągły). Jeśli ostrze piły i elementy mocujące piłę tarczową nie pasują do siebie, spowodować nierównomierne działanie i doprowadzić do utraty kontroli.

h) Nie należy używać uszkodzonych podkładek i śrub, które nie odpowiadają wymiarom. Aby zapewnić lepszą i bezpieczniejszą pracę, podkładki i śruby tarczy piły są specjalnie zaprojektowane do pił tarczowych.

Powody odbicia i ochrony operatora:

Odbicie to nagła operacja odwrotna, gdy ostrze piły jest ściskane, blokowane lub przesunięte poza środek, powodująca niekontrolowane podnoszenie się piły tarczowej i oddalanie się od niej. przedmiot obrabiany w kierunku operatora.

Gdy ostrze piły jest ściśnięte lub mocno przyklejone przez zamknięte cięcie, tarcza piły jest zablokowana, a siła reakcji silnika napędza maszynę szybko odwróć się w stronę operatora.

Jeżeli ostrze jest skręcone lub odchylone od powierzchni tnącej, ząbki Krawędzie na tylnej krawędzi ostrza mogą wbijać się w górną powierzchnię drewna, powodując, że ostrze wyjdzie z cięcia i odbije się w kierunku operatora.

Odbicie jest wynikiem niewłaściwego użycia piły tarczowej i/lub nieprawidłowego procedur lub warunków operacyjnych i można ich uniknąć, podejmując odpowiednie działania środki ostrożności.

a) Chwyć uchwyt piły tarczowej obiema rękami i ustaw górną część ciała ramiona wystarczająco, aby wytrzymać odbicie. Ciało znajduje się po obu stronach koła piła i nie jest wyrównana z ostrzem. Odbicie spowoduje, że piła tarczowa zacznie się sprężynować z powrotem, ale jeśli właściwe

jeśli zostaną podjęte środki ostrożności, odbicie może być kontrolowane przez operatora. b) gdy ostrze piły jest zablokowane lub cięcie jest przerwane z jakiegokolwiek powodu z tego powodu zwolnij spust przełącznika i przytrzymaj piłę tarczową w materiału bez poruszania nim, aż ostrze piły zatrzyma się całkowicie. Nie nie próbuj odłączyć piły od obrabianego przedmiotu ani nie ciągnij piły do tyłu, gdy ostrze piły jest w użyciu lub prawdopodobnie odskoczy. Zbadaj i podejmij odpowiednie działanie mające na celu usunięcie przyczyny zacinania się ostrza piły

c) Po ponownym uruchomieniu piły tarczowej w obrabianym przedmiocie należy wyrównać brzeszczot piły z przeciąć i sprawdzić, czy ostrze piły jest włożone w materiał. Jeśli ostrze piły zostanie utknie, wypełznie z elementu lub odbije się od niego, gdy narzędzie zostanie

ponownie uruchomiony.

d) Podpieraj duże arkusze materiału, aby zmniejszyć uszkodzenia ostrza piły wytłaczanie i odbicie. Duży arkusz materiału ugina się z powodu własnego ciężar, a materiał nośny musi być umieszczony w dwóch pomiarach poniżej materiału arkuszowego, w pobliżu linii cięcia i krawędzi materiał arkuszowy.

Aby uniknąć odbijania się, umieść podporę płyty lub panelu blisko cięcia. e) Nie	Nie umieszczaj płyty lub panelu podporowego daleko od obszaru cięcia.

używaj tępych lub uszkodzonych brzeszczotów. Brzeszczoty bez otwartej krawędzi lub

nieprawidłowo zamontowane mogą powodować powstawanie wąskich śladów po pile, co może prowadzić do silnego tarcia, zacięcia się ostrzy i odbicia.

f) Należy dokręcić przyciski blokujące głębokość cięcia i kąt nachylenia.

zabezpieczone przed cięciem. Jeśli regulator ostrza porusza się podczas cięcia, może to spowodować zacięcia się ostrza i odbicia. g) Należy

zachować szczególną ostrożność podczas „wciskania piły” w istniejące ściany lub inne niewidoczne obszary. Wysunięcie ostrza piły może spowodować przecięcie przedmiotu, co spowoduje odbicie.

Opis odbicia stražnika

a) Przed każdym użyciem sprawdź, czy pokrywa jest swobodnie zamknięta. Jeśli dolna osłona nie wraca szybko, nie używaj piły tarczowej. Nie przycinaj ani nie przywiązuj dolnej osłona w pozycji otwartej. Jeśli piła tarczowa zostanie nagle upuszczona, dolna osłona może odkształcić się. Podnieś dolną osłone z cofniętą rączką i upewnij się,

że osłona podnosi się przy każdym kącie i głębokości cięcia, nie dotykając ostrza piły lub jakiejkolwiek innej

części. b) Sprawdź stan roboczy sprężyny dolnej osłony. Jeśli osłona i sprężyna nie działają prawidłowo, należy je naprawić przed użyciem. Dolna osłona może poruszać się powoli z powodu uszkodzenia części, osadów gumy lub odpadów

nagromadzenie. c) Podnieś osłonę dolną ręcznie tylko w przypadku specjalnego cięcia, takiego jak „cięcie wtykowe” i „cięcie łączone”. Podnieś osłonę dolną za pomocą chowanego uchwytu.

dolną osłonę należy zwolnić natychmiast po wejściu brzeszczotu piły w otwór tnący materiał. W przypadku wszystkich innych operacji cięcia, dolna osłona powinna powrócić automatycznie.

d) Przed umieszczeniem piły zawsze upewnij się, że dolna osłona zakrywa ostrze piły. piły tarczowej na stole lub ziemi. Niezabezpieczona, bezwładnościowa tarcza piły powoduje piła tarczowa umożliwia cofanie się i cięcie przedmiotu podczas jego ruchu, biorąc pod uwagę czas, w którym ostrze piły zatrzymuje się po zwolnieniu przełącznika.

Dodatkowe ostrzeżenie dotyczące bezpieczeństwa

1. Należy zachować szczególną ostrożność podczas cięcia mokrego drewna, drewna pod ciśnieniem lub drzewa, które zawierają guzki. Nie zmniejszając prędkości ostrza piły, należy zachować narzędzie przesuwane płynnie, aby zapobiec przegrzaniu ząbków, a także stopieniu się plastiku podczas cięcia.

2. Nie próbuj usuwać materiału tnącego, gdy ostrze piły jest w ruchu. poruszający się. Poczekaj, aż ostrze piły zatrzyma się całkowicie, zanim chwycisz cięcie materiału.

Ostrze piły będzie nadal przesuwać się na pewną odległość po wyłączeniu zasilania.

1. Uważaj, żeby nie przeciąć paznokci.

Sprawdź, czy w drewnie nie ma gwoździ i usuń je przed cięciem.

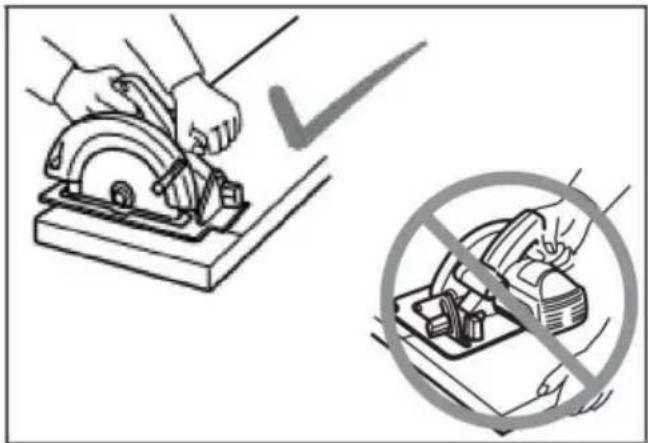

1. Podczas cięcia należy umieścić

szersza część podstawy elektrycznej piły tarczowej na części obrabianego przedmiotu, która jest mocno podparty, nie na części, która będzie cięta. Jeśli obrabiany przedmiot jest krótki lub mały, zaciśnij go. Nie próbuj trzymać krótkich kawałków!

1. Przed odłożeniem narzędzia po cięciu należy upewnić się, że dolna część osłona ochronna jest zamknięta, a ostrze piły całkowicie zatrzymane.

2. Nie próbuj ciąć elektryczną piłą tarczową trzymaną tyłem w imadle. Jest to bardzo niebezpieczne i może prowadzić do poważnych wypadków.

1. Niektóre materiały zawierają toksyczne substancje chemiczne. Uważaj, aby nie wdychać pyłu i unikać kontaktu ze skórą. Postępuj zgodnie ze wskazówkami bezpieczeństwa dostawcy materiału.

2. Nie zatrzymuj ostrza piły poprzez wywieranie na nie nacisku bocznego.

3. Nie używaj żadnej tarczy szlifierskiej.

4. Używaj wyłącznie brzeszczotów o średnicy podanej na narzędziu lub określonej w instrukcji. instrukcje. Użycie nieodpowiednio dobranego ostrza piły może

wpływać na właściwą ochronę ostrza piły lub działanie osłony ochronnej okładka, powodując poważne obrażenia ciała.

1. Utrzymuj ostrze piły ostre i czyste. Żywica i bitum drzewny, które się przyklejają na ostrzu i hartowanie może spowolnić pracę elektrycznej piły tarczowej i zwiększyć prawdopodobieństwo odbicia. Dlatego usuń

najpierw wyjmij ostrze piły z narzędzia, a następnie wyczyść je żywicą i asfaltem środek do usuwania plam, gorąca woda lub nafta.

Utrzymuj ostrze piły w czystości. Nie używaj benzyny.

1. Podczas korzystania z narzędzi należy nosić maskę przeciwpyłową i ochronne nauszniki.

2. Należy upewnić się, że używana tarcza tnąca jest odpowiednia do ciętego materiału.

3. Używaj wyłącznie brzeszczotów, których oznaczona prędkość jest równa lub większa od prędkość podana na narzędziu.

Proszę zachować tę instrukcję.

Nie stosuj się do odpowiednich zasad bezpieczeństwa produktu dla wygody lub z własnej woli.

wystarczająco dobrze zaznajomiony z produktem (doświadczenie zdobyte dzięki ponownemu użyciu). Niewłaściwe użycie lub nieprzestrzeganie zasad bezpieczeństwa zawartych w instrukcji obsługi może skutkować poważnymi konsekwencjami obrażenia ciała.

Specyfikacja produktu

- Ze względu na trwający program rozwoju zastrzegamy sobie prawo do zmienić specyfikację bez powiadomienia.

Pozycja nr.		80165
Średnica ostrza		165 MM
Ciecie głębokość	90°	57 MM
	45°	42 MM
Prędkość bez obciążenia (obr./min)		4500
Woltaż		110V / 220V
Poziom bezpieczeństwa		2.

Instrukcja obsługi

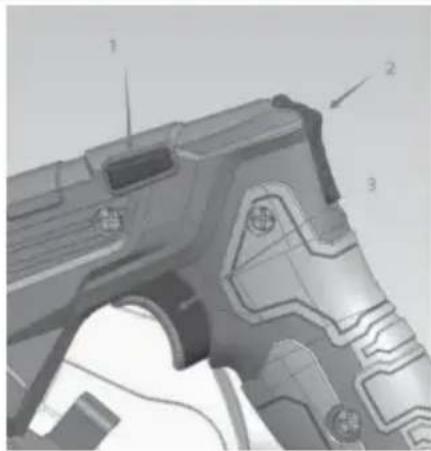

Działanie przełącznika

1. Przycisk blokady;
2. drążek popychający;
3. Przełącznik;

Notatka:

- Przed włączeniem zasilania należy sprawdzić, czy przełącznik Przycisk jest normalnie aktywny i znajduje się w stanie otwartym i normalnie zamkniętym. Aby zapobiec przypadkowemu naciśnięciu przez użytkownika spustu przełącznika, narzędzie przyjmuje mechanizm blokujący. Gdy wymagana jest operacja cięcia, przycisk blokujący jest przesunięty na jedną stronę, a przycisk przełącznika jest aktywowany po popychacz jest przesuwany do góry. Następnie można wykonać operację cięcia.

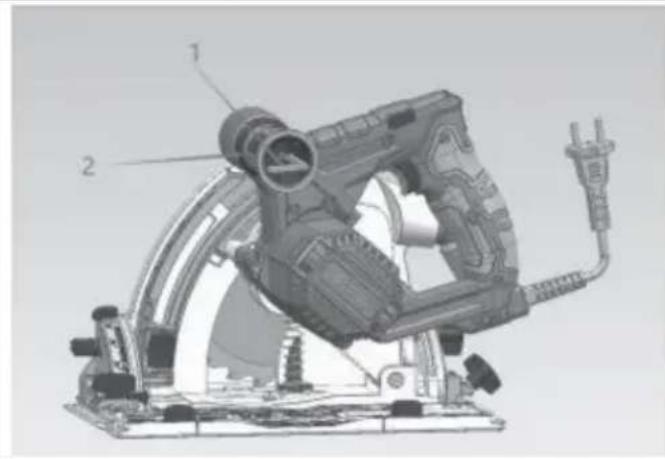

Przechowywanie klucza imbusowego

Klucz imbusowy jest przechowywany w narzędziu. Aby wyjąć klucz imbusowy, należy go wyciągnąć.

Aby zamontować klucz imbusowy, należy umieścić go na rękojeści i wsunąć tak głęboko, jak to możliwe.

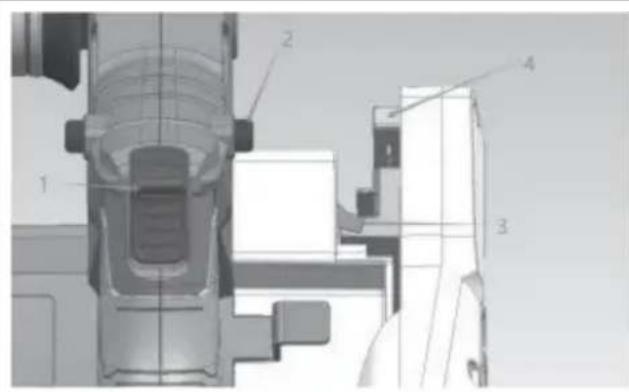

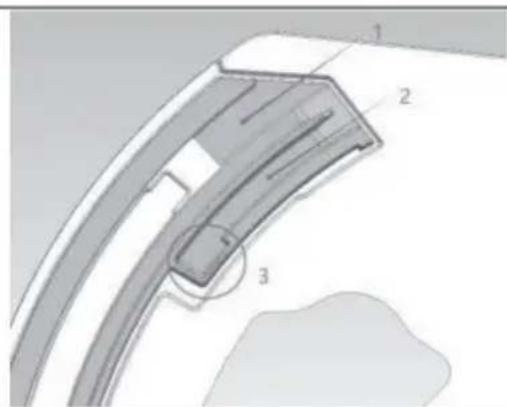

Wyjmij lub zamontuj ostrze piły

Notatka:

- Nie należy używać brzeszczotów, które nie są zgodne ze specyfikacjami podanymi w niniejszej instrukcji.

- Prędkość używanego brzeszczotu

powinna co najmniej osiągać maksymalną prędkość bez obciążenia podaną w wartościach specyfikacji.

1. Pręt popychający 2. Samoblokada

2. Ograniczony borad 4. Zasada głębokości

Krok 1: Aby ułatwić wyjmowanie brzeszczotu, liniał głębokości jest zaprojektowany z dwoma szczelinami prowadzącymi. Podczas wyjmowania brzeszczotu, przesuń zatrzask w prawo, jednocześnie przesuwając pręt w góre, przesuń płytkę ograniczającą w ścieżkę prowadzenia 2, zwolnij pręt popychający i naciśnij uchwyt w dół, a płytka ograniczająca zostanie osadzona w szczelinie ograniczającej.

Krok 2: Dociśnij całkowicie blokadę samoczynną, obróć ostrze piły, aż ostrze nie będzie się dało obrócić, a następnie za pomocą klucza obróć je w kierunku przeciwnym do ruchu wskazówek zegara, aby poluzować śrubę noża prasy, a następnie wyjmij śrubę noża prasy i zewnętrzną płytę dociskową, a następnie wyjmij ostrze piły od dołu.

Jeżeli maszyna nie znajduje się w stanie Kroku 1, gdy chcesz zainstalować brzeszczot, powtórz krok 1 i wykonaj czynność odwrotną do kroku 2. Zablokuj śrubę noża zgodnie z ruchem wskazówek zegara.

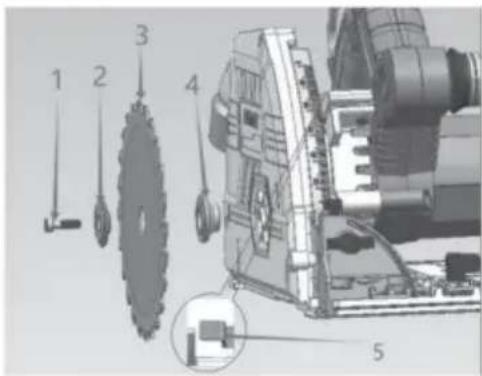

1 2 3 4 5

1. Śruba dociskowa

2. Zewnętrzna płyta dociskowa

3. Ostrze

4. Kołnierz wewnętrzny

5. Samoblokujący

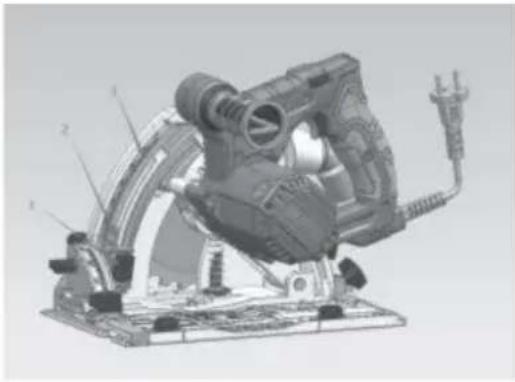

Dostosuj głębokość cięcia

regulacji głębokości 3. Wskaznik głębokości

Naciśnij przycisk na płytce regulacji głębokości i przesuń skalę A/B na płytce regulacji głębokości do wymaganej głębokości, zwolnij przycisk i odskocz. (Skala A/B odpowiada głębokości cięcia bez szyny prowadzącej/z szyną prowadzącą) Aby cięcie było czystsze i bezpieczniejsze, wyreguluj głębokość cięcia tak, aby znajdowała się nie więcej niż jeden ząb poniżej przedmiotu obrabianego.

Użycie właściwej głębokości cięcia może zredukować ryzyko obrażeń ciała spowodowanych odbijaniem się ostrza piły.

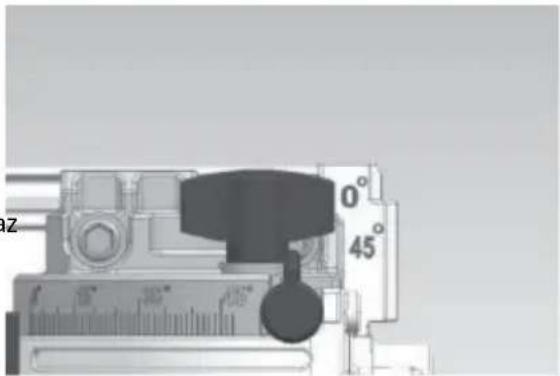

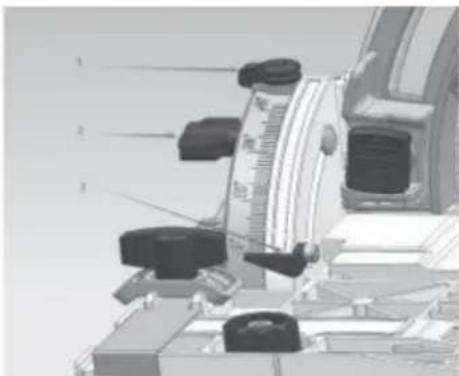

Ciecie skośne

1. Pręt górny

2. Gałka blokująca

3.Wskaźnik

-1°-47°Pochylenie

0°-45°: Poluzuj blokadę przednią i tylną

pokrętła, przechyl maszynę, obserwuj wskaźnik

wskazując skalę, skieruj ją na żądany punkt

Kąt, dokręć pokrętła blokujące po obu stronach,

tak, żeby było to naprawione.

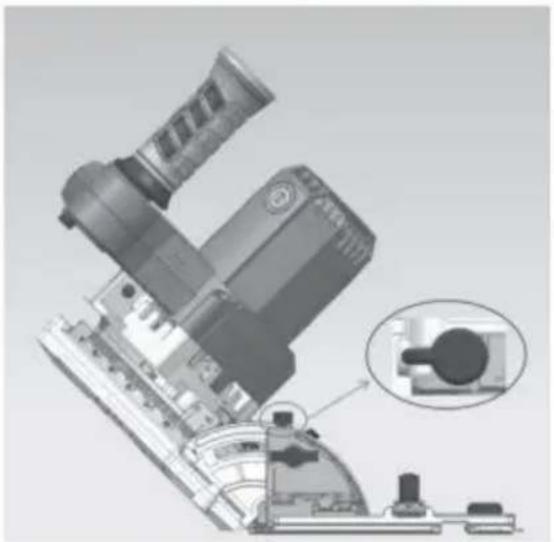

-1°/47°: Aby uzyskać kąt cięcia skośnego -1°/47°,

obróć górny pręt tak, aby wyglądał jak na poniższym zdjęciu,

przechyl maszynę, gdy wskaźnik wskaże kąt - 1°/47°, dokręć

pokrętła blokujące

obie strony, żeby to naprawić.

Notatka:

Ustaw tarczę piły pod właściwym kątem, aby cofnąć dźwignię wyrzutnika.

Wyrównaj linię cięcia z linią skali 0° na

płyta podstawowa, gdy wykonywane jest cięcie pod kątem 0°, oraz

wyrównaj linię cięcia z linią skali 45°

płyta podstawowa w przypadku wykonania cięcia pod kątem 45°.

cieście (cięcie konwencjonalne)

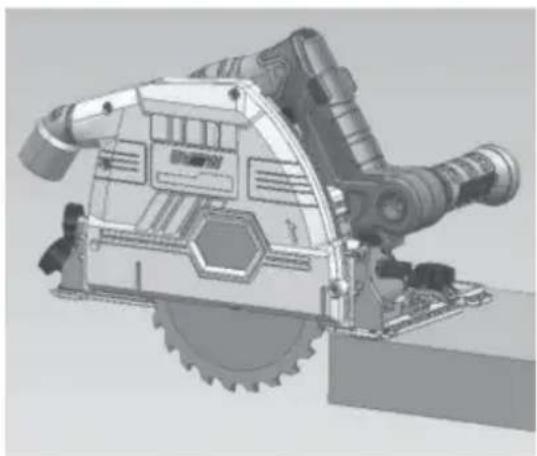

Uwaga:

Należy pamiętać o delikatnym przesuwaniu narzędzia do przodu

linia prosta. Stosowanie nadmiernego nacisku na

narzędzie lub skręcanie narzędzia może spowodować, że silnik

przegrzać i spowodować odbicie narzędzia,

potencjalnie powodując poważne obrażenia.

Nigdy nie umieszczaj żadnej części ciała pod podstawą.

narzędzia podczas cięcia, zwłaszcza na

początek cięcia.

W przeciwnym razie może dojść do poważnych obrażeń.

Ostrze piły jest widoczne pod podstawą narzędzia.

Trzymaj narzędzia. To narzędzie jest wyposażone zarówno w uchwyt

pomocniczy, jak i uchwyt. Używanie obu uchwytów jednocześnie to najlepszy sposób na trzymanie narzędzia. Jeśli obie ręce są na pile tarczowej, ostrze ich nie przetnie. Przednia część podstawy jest umieszczona na obrabianym przedmiocie w celu cięcia bez żadnego kontaktu z ostrzem piły. Następnie uruchom narzędzie zgodnie z działaniem przełącznika i poczekaj, aż ostrze piły osiągnie pełną prędkość. Teraz delikatnie naciśnij głowicę piły tarczowej do ustawionej głębokości cięcia, a następnie po prostu przesuń narzędzie do przodu po powierzchni obrabianego przedmiotu, aby zachować

jej gładkość i płaskość, aż operacja cięcia zostanie zakończona.

Aby cięcie było czystsze, należy upewnić się, że narzędzie tnie w linii prostej i pod kątem. stała prędkość do przodu. Jeśli rzeczywista linia cięcia różni

się od planowanej linii cięcia, nie próbuj obracać ani popychać narzędzia z powrotem do pierwotnie zaplanowanej linii cięcia. Może to spowodować zacięcie się ostrza piły i odbicie się narzędzia lub poważne obrażenia. Zwolnij przełącznik, poczekaj, aż ostrze piły się zatrzyma, a następnie cofnij narzędzie.

Wyrównaj narzędzie z nową linią cięcia i zacznij ciąć ponownie. Podczas określania pozycja cięcia, staraj się unikać narażania operatora na zanieczyszczenia i trociny rozpylane przez piłę łańcuchową. Noś okulary ochronne, aby uniknąć obrażeń.

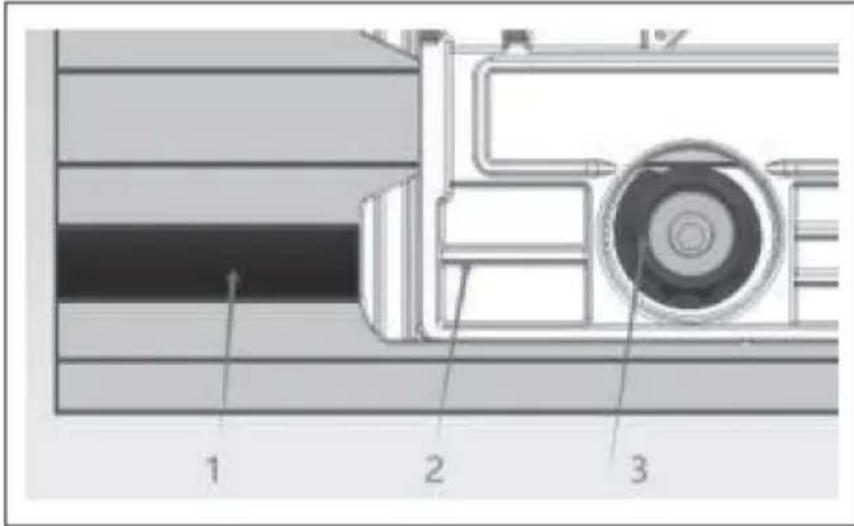

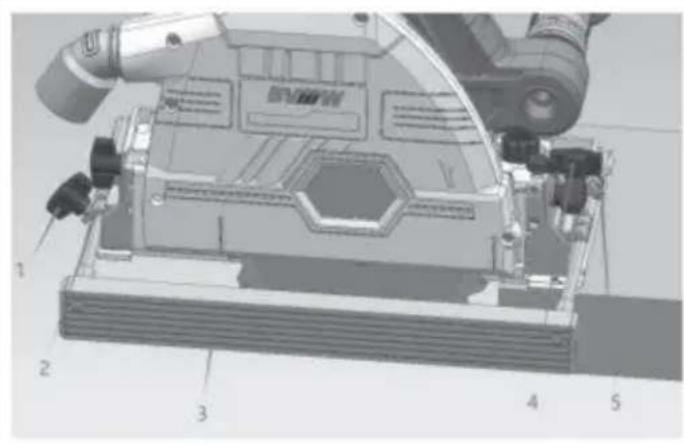

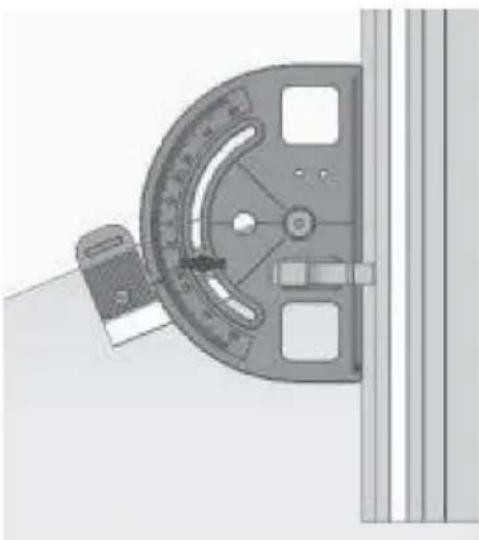

W przypadku korzystania z szyny prowadzącej (akcesoria opcjonalne)

1 2 3

1. Szyna prowadząca

2. Płyta dolna 3. Koło mimośrodowe

Umieść narzędzie na końcu szyny prowadzącej. Obróć dwa mimośrody kółka na podstawie narzędzia, aby narzędzie mogło się płynnie przesuwać. Trzymaj narzędzia. Narzędzie jest wyposażone zarówno w uchwyt pomocniczy, jak i uchwyt. Używanie obu

uchwyty w tym samym czasie to najlepszy sposób na chwycenie narzędzia. Otwórz narzędzie, dociśnij je do ustawionej głębokości cięcia (linia skali B na tablicy regulacji głębokości odpowiada głębokości cięcia, gdy jest szyna prowadząca), a następnie tnij.

linijka prowadząca (opcjonalnie)

1\4. Naciśnij pokrętło reguły

1. Tylna płyta dociskowa 3. Linijka prowadząca 5.

Przednia płyta dociskowa

Kątowniki mogą być używane do cięcia skośnego pod różnymi kątami.

Prowadnica umożliwia wykonywanie dokładniejszych prostych cięć. Wystarczy włożyć linijkę prowadzącą do rowka zarezerwowanego na dolnej płycie i zablokować pokrętło linijki prasy. Linijkę prowadzącą można mocno docisnąć, naciskając przednią i tylną płytę linijki prasy, a także wyregulować wewnątrz i na zewnątrz zgodnie z wymaganą szerokością cięcia, dzięki czemu możliwe jest wielokrotne cięcie o tej samej szerokości.

Kątomierz (akcesoria opcjonalne)

Kątowniki można stosować do cięcia skośnego pod różnymi kątami.

- Przed przystąpieniem do przeglądu lub konserwacji należy wyłączyć wyłącznik. i odłącz narzędzie.

Wyczyść osłone ochronną, aby upewnić się, że usunięto nagromadzone trociny.

które mogą utrudniać działanie systemu osłony ochronnej. Brudna osłona ochronna

system osłon może ograniczyć jego działanie, powodując poważne obrażenia. Najbardziej skuteczny sposobem na ukończenie czyszczenia jest użycie sprężonego powietrza. Jeśli wydmuchasz trociny z osłona ochronna, pamiętaj o założeniu odpowiednich okularów ochronnych i maski oddechowej

• Do

czyszczenia nie należy używać benzyny, benzenu, rozcieńczalnika, alkoholu ani podobnych środków. narzędzi. W przeciwnym razie narzędzie może ulec odbarwieniu, zdeformowaniu lub pęknięciu.

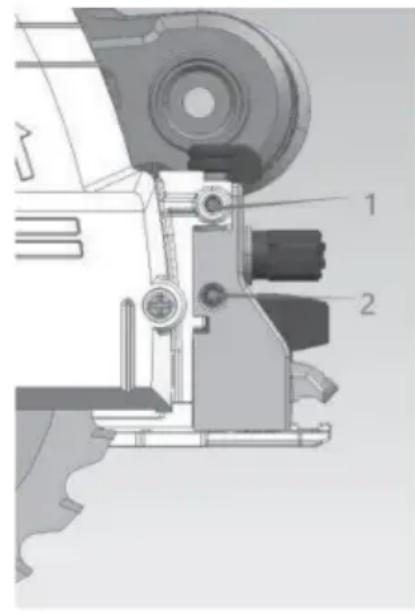

Dostosuj dokładność cięcia pod kątem 45° i cięcia pionowego

Regulacja ta została wykonana przed opuszczeniem fabryki przez produkt.

Jeśli jednak urządzenie jest wyłączone, należy za pomocą klucza imbusowego wyregulować śrubę regulacyjną i sprawdzić kąt ostrza piły 90° lub 45° za pomocą linijki trójstronnej i kątomierza.

1. Ustaw cięcie 45°;

2. Dostosuj pion

Ciecie pod kątem

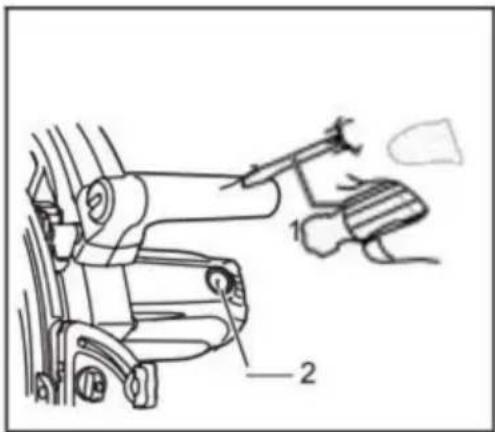

Wymiana szczotek węglowych

Regularnie wymieniaj i sprawdzaj szczotki węglowe. Obie szczotki powinny być wymienione w tym samym czasie. Proszę używać tylko tej samej szczotki węglowej. Zdejmij pokrywę zacisku szczotki węglowej za pomocą śrubokręta. Zdejmij zużytą szczotkę węglową, włóż nową i dokręć korek.

Akcesoria opcjonalne

Akcesoria lub urządzenia te są przeznaczone do stosowania z elektronarzędziami wymienionymi w tej specyfikacji. W przypadku użycia innych akcesoriów lub urządzeń istnieje ryzyko obrażeń. Opcjonalne akcesoria lub urządzenia mogą być używane wyłącznie w celu określony cel. • Szyna prowadząca

• Linijka prowadząca
- Kątomierz

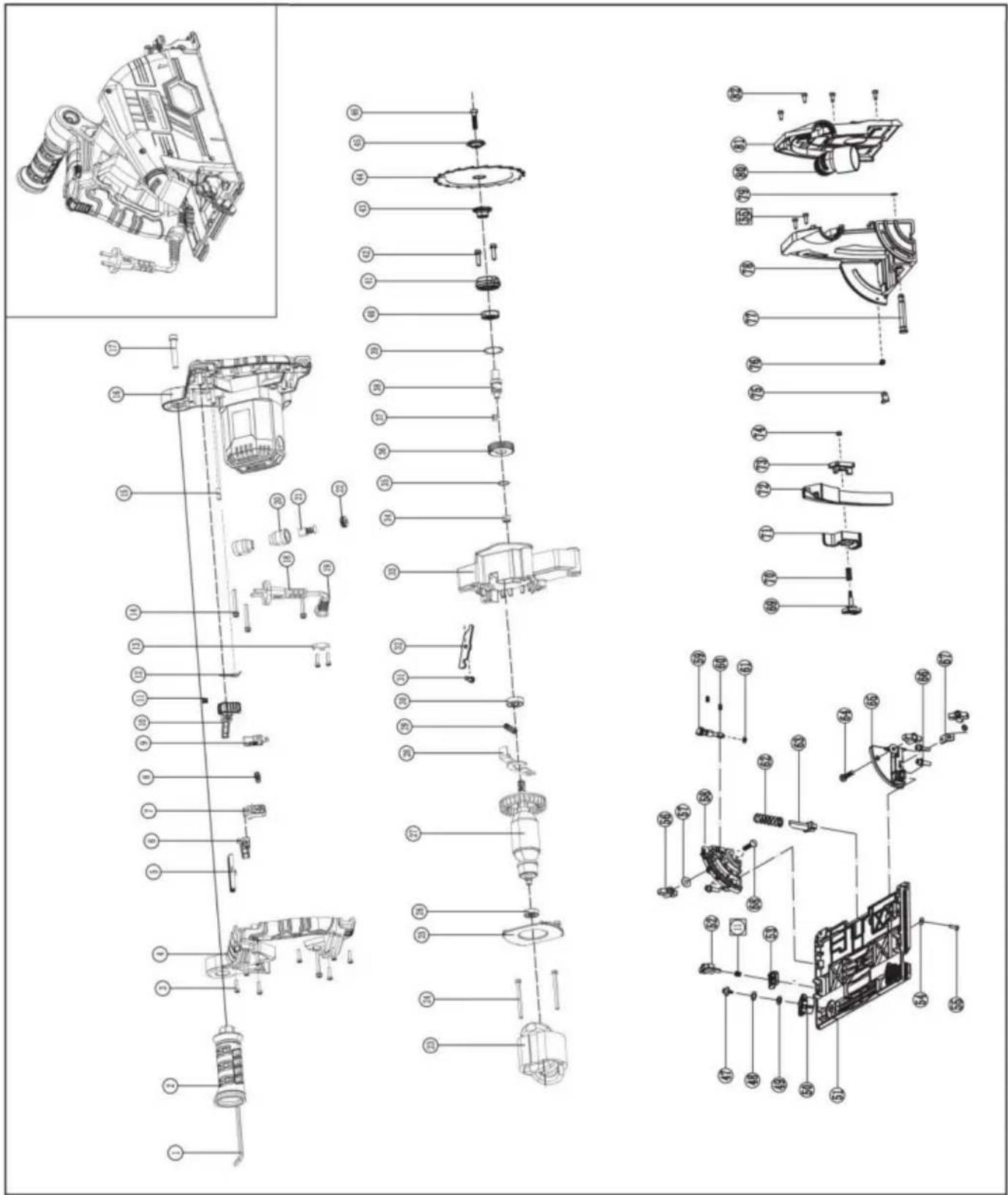

80165 Części Brakdown
Nazwa części figi		Ilość Fig Nazwa części			ILOŚĆ
1 klucz imbusowy		1	43	Kołnierz wewnętrzny	1
2 Uchwyt pomocniczy		1	Ostrze	44 165MM	1
3	Łeb stożkowy samogwintujący śruba ST4*16	8 45	Kołnierz	zewnętrzny	1
4 Ośłona uchwytu		-	-	Śruba dociskowa M6x20 (odpowiednik ocena 12.9)	-
		1	46		1
5. Zaczep zamka		1	47	Śruba z łbem walcowym sześciokątnym M5×12 (trójkątna) podkładka płaska 15	2
6 Przełącznik pręta prowadzącego		1	48	Podkładka płaska 8,3* 15,2*1,2	2
7 Przycisk przełącznika		1	49	Podkładka falista	2
8 Sprężyna przełącznika		1	50	Koło mimośrodowe	2
9	Przełącznik	-	-	-	-
		1	51	Płyta bazowa	1
10 Popychacz		1	52	Naciśnij pokrętło	2
11	Sprężyna popychacza 0,5*7*20* 5,2	3 53		Przednia płyta dociskowa	1
12 Sprężyna skrętna 13		1	54	Podkładka płaska 4 × 12 × 1	1
Płyta dociskowa kabla		1	55	Wkręt samogwintujący z łbem stożkowym	5
				ST4*12
14	Śruba z łbem walcowym krzyżowym M5*40 (potroić)	-4 56		Gałka blokująca	-2
15	Kolumna gumowa φ5,5*9 (REMOVED)	2 57		Podkładka płaskaΦ6*Φ16*1	2
16	Obudowa silnika 17	1	58	Przednia noga	1
Śruba imbusowa M8*45		1	59 Pręt podnośnikowy		1
18	kabli	1	60 Śruba ustalająca M5×10		2
19	Osłona kabla	-1	61	Pierścień uszczelniający d1=5 d2=2,5	-1
20	Uchwyt na szczotki	2 62		Sprężyna powrotna	1
21	Szczotka węglowa	2 63	Rama sprężynowa		1
22	Pokrywa uchwytu szczotki	2 64		Mały, półokrągły kwadrat o średnicy śruba M6x25	1
23	Stojan φ72*45	1	65 Noga tylna		1
24	Łeb stożkowy samogwintujący śruba ST5*58	-2 66		Śruba z łbem walcowym sześciokątnym M6x20 (potrójny)	-4
25	szyba przednia	1	67 Tylna płyta dociskowa		1
26	łożysko kulkowe 608	1	68	Mały, półokrągły kwadrat o średnicy śruba M6x30	1
27	wirnik	1	69 Przycisk		1
28	samoblokujące	1	70 Sprężyna przycisku φ1*8*28*φ8,5		1
29	Sprężyna samoblokująca	-1	71	Płyta regulacji głębokości	-1
30	łożysko kulkowe 6000	1	72	Wskaźnik głębokości	1
31	Śruba z łbem walcowym z gniazdem krzyżowym M5*15	1	73 Taśma mocująca		1
32	Płyta graniczna	1	74	Nakrętka zabezpieczająca M4	1
33	Obudowa przekładni	1	75	Wskaźnik	1
34	łożysko igiełkowe HK0808	-1	76	Śruba z łbem walcowym krzyżowym M4 x 8	-1
35	Pierścień ustalający wału φ15	1	77	Szplika	1
36	Duży sprzęt	1	78 Siedzisko obudowy głowicy		1
37	Klucz płaski 5*5*8	1	79 Pierścień ustalający wału φ8		1
38	Wrzeciono	1	80	Rura pyłowa	1
39	Pierścień osadczy do otworów φ28	-1	81	Czapka na głowę	-1
40	łożysko kulkowe 6001	1	82	Śruba z łbem stożkowym krzyżakowym M4 x 10	5
41	Okładka przednia	1
42	Śruba z łbem walcowym krzyżowym M5*15 (potroić)	2

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE
