GEBRUIKSAANWIJZING 80165 Vevor

Technische ondersteuning en e-garantiecertificaat

Zaag met geleiderail

GEBRUIKERSHANDLEIDING

MODEL:80165

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

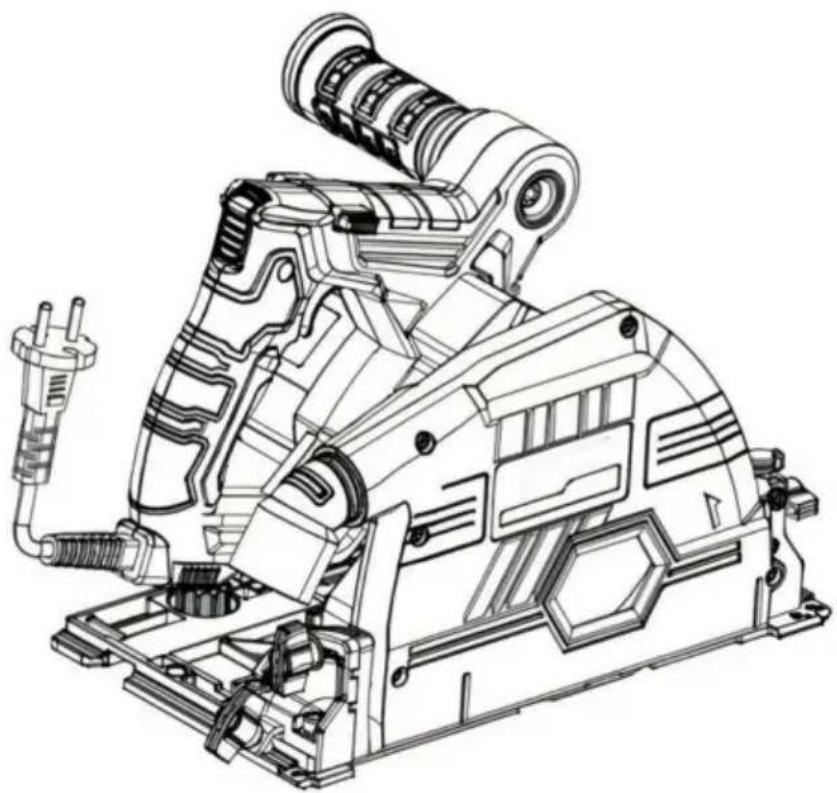

Zaag met geleiderail

MODEL:80165

(De afbeelding is alleen ter referentie, kijk naar het daadwerkelijke object)

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de instructies lez handleiding zorgvuldig door.

Dit product is onderworpen aan de bepalingen van de Europese richtlijn2012/19/EG. Het symbool met een kliko-afvalbak doorkruistgeeft aan dat het product gescheiden afvalinzameling vereist in deEuropese Unie. Dit geldt voor het product en alle accessoiresgemarkeerd met dit symbool. Producten die als zodanig gemarkeerd zijn, mogen nietweggegooid met het normale huisvuil, maar moet naar een afvalverwerkingsbedrijf worden gebracht.inzamelpunt voor recycling van elektrische en elektronische apparaten

Algemene veiligheidswaarschuwing voor elektrisch gereedschap

Waarschuwing!

Lees alle veiligheidswaarschuwingen, instructies, tekeningen en voorschriften die bij dit product zijn geleverd. elektrisch gereedschap. Als u de onderstaande instructies niet opvolgt, kan dit leiden tot elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

De term "elektrisch gereedschap" in de waarschuwing betekent een op het lichtnet aangesloten (bekabeld) apparaat gereedschap of een op batterijen werkend (draadloos) elektrisch gereedschap.

A) Veiligheid op de werkplek

1. Houd de werkplek schoon en helder. Rommelige en donkere velden kunnen leiden tot ongelukken.
2. Gebruik geen elektrisch gereedschap in explosieve omgevingen, zoals brandbare vloeistoffen, gassen of stof. Vonken van elektrisch gereedschap kunnen stof of gas doen ontbranden.
3. Houd elektrisch gereedschap uit de buurt van kinderen en omstanders. Een gebrek aan concentratie kan ertoe leiden dat u de controle over uw gereedschap verliest.

B) Elektrische veiligheid

1. De stekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag nooit op enigerlei wijze gewijzigd.

Elektrisch gereedschap dat geaard moet worden, mag geen adapterstekker gebruiken.

Ongewijzigde stekkers en bijpassende stopcontacten verkleinen het risico op een elektrische schok.

1. Houd uw lichaam uit de buurt van grondoppervlakken, zoals leidingen, koellichamen en koelkasten. Als u een geaard oppervlak aanraakt.
2. Stel elektrisch gereedschap niet bloot aan regen of vochtigheid. Er kan water in het elektrische gereedschap komen. Gereedschap verhoogt het risico op een elektrische schok.
3. Misbruik het snoer niet. Pak, trek of trek nooit aan elektrisch gereedschap met snoeren. Houd snoeren uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen. Beschadigd of verstrengelde snoeren vergroten het risico op schokken.
4. Gebruik bij gebruik van elektrisch gereedschap buitenshuis een verlengsnoer dat geschikt is voor buitengebruik. Elektrische bedrading die geschikt is voor buitengebruik, vermindert het risico op elektrische schok.
5. Gebruik een voeding met aardlekschakelaar (RCD) als het is niet mogelijk om het gebruik van het apparaat in een vochtige omgeving te vermijden. Het gebruik van aardlekschakelaars vermindert het risico op een elektrische schok.
6. Raak de stekker niet aan met natte handen.
7. Als de draad beschadigd is, wordt deze door de fabrikant of diens agent vervangen. veiligheidsrisico's vermijden.

c) Persoonlijke veiligheid

1. Blijf alert, let op de werking en blijf wakker tijdens het bedienen elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of als u een reactie op drugs, alcohol of behandeling.

Een moment van onachtzaamheid bij het bedienen van elektrisch gereedschap kan leiden tot ernstige persoonlijke schade. blessure.

1. Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril.

Beschermende middelen, zoals stofmaskers, antislip veiligheidsschoenen, harde hoeden, gehoorbescherming en andere hulpmiddelen die onder de juiste omstandigheden worden gebruikt omstandigheden kunnen persoonlijk letsel verminderen.

1. Voorkom onbedoeld opstarten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u het apparaat inschakelt. het aansluiten van de stroom en/of het accupakket, het oppakken of hanteren van gereedschap. Hanteren gereedschap met vingers op de schakelaar of het inschakelen terwijl de schakelaar aan staat, kan leiden tot Gevaar.

2. Verwijder alle afstelsleutels of sleutels voordat u het elektrische gereedschap inschakelt. Een sleutel of moersleutel die op een draaiend onderdeel van elektrisch gereedschap blijft liggen, kan leiden tot persoonlijk letsel.

3. Strek je handen niet te ver uit. Let altijd op je voeten en
   evenwicht. Dit zorgt voor een betere controle over elektrisch gereedschap in het geval van een ongeluk.

4. Kleed je gepast. Draag geen losse kleding of accessoires. Houd je haar en kleding uit de buurt van bewegende delen. Losse kleding, accessoires of lang haar kunnen bewegende delen bevatten.

5. Indien er een apparaat is voorzien voor aansluiting op de spaanafvoer en stofafzuiging apparatuur, zorg ervoor dat deze correct is aangesloten en gebruikt. Het gebruik van stof opvangapparaten kunnen het risico op stof verminderen.

6. Laat de vertrouwdheid van het frequente gebruik van gereedschap u er niet toe brengen de veiligheidsvoorschriften te negeren richtlijnen van het gereedschap. Een onzorgvuldige handeling kan in een oogwenk tot ernstig letsel leiden.

7. Draag altijd een veiligheidsbril wanneer u elektrisch gereedschap gebruikt om oogletsel te voorkomen. Veiligheidsbrillen moeten voldoen aan ANSI Z87.1, Europese EN 166 of Australië/Nieuw-Zeeland. Zeeland AS/NZS 1336. In Australië/Nieuw-Zeeland is een masker wettelijk verplicht om bescherm het gezicht.

Het is de verantwoordelijkheid van de werkgever om ervoor te zorgen dat gereedschapsbedieners en Overig personeel in de buurt van het werkgebied draagt passende veiligheidsuitrusting.

D) Elektrisch gereedschap en voorzorgsmaatregelen

1. Forceer het gebruik van elektrisch gereedschap niet, maar gebruik hiervoor de juiste elektrische gereedschappen. gereedschappen. Het kiezen van het juiste elektrische gereedschap, ontworpen volgens de nominale waarde, zal zorgen ervoor dat u efficiënter en veiliger werkt.

2. Als de schakelaar niet aan of uit kan worden gezet, mag u het elektrische gereedschap niet gebruiken. Elektrische gereedschappen die niet met een schakelaar kunnen worden bediend, zijn gevaarlijk en moeten worden gerepareerd.

3. Koppel de batterij los en/of verwijder deze (indien verwijderbaar) uit het stopcontact. levering vóór elke aanpassing, vervanging van accessoires of opslag van elektrische apparatuur. Deze beschermende veiligheidsmaatregel vermindert het risico op onbedoeld starten van elektrisch gereedschap.

4. Bewaar ongebruikte elektrische gereedschappen buiten het bereik van kinderen en gebruik ze niet laat mensen die niet bekend zijn met elektrisch gereedschap en deze niet begrijpen instructies om elektrisch gereedschap te bedienen. Elektrisch gereedschap is gevaarlijk in de handen van ongetrainde gebruikers.

5. Onderhoud elektrisch gereedschap en accessoires. Controleer of bewegende delen goed zijn op zijn plaats aangepast of vastgelopen, controleer op kapotte onderdelen en andere omstandigheden die van invloed zijn de bediening van elektrisch gereedschap. Als er schade is, repareer het elektrisch gereedschap dan voordat u het gebruikt. gebruik. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
6. Houd snijgereedschap scherp en schoon. Een goed onderhouden gereedschap met een scherpe snijkant De rand blijft minder snel plakken en is gemakkelijker te controleren.
7. Selecteer elektrisch gereedschap, accessoires en gereedschapskoppen op basis van de werking instructies, en houd rekening met de bedrijfsomstandigheden en de uit te voeren werkzaamheden uit. Het gebruik van elektrisch gereedschap voor handelingen die niet geschikt zijn voor het doel waarvoor het is bedoeld, kan leiden tot gevaarlijke situaties.
8. Houd het handvat en het gripoppervlak droog, schoon en vetvrij. In het geval van bij een ongeluk garandeert een gladde handgreep geen veilige grip en controle over de hulpmiddel.
9. Draag geen werkhandschoenen van stof. Deze kunnen verstrikt raken bij het gebruik van de

e) Onderhoud

1. Gebruik dezelfde reserveonderdelen om elektrisch gereedschap te repareren door professionals onderhoudspersoneel. Dit zal de veiligheid van de stroomvoorziening garanderen gereedschap dat wordt onderhouden.
2. Volg de instructies in deze handleiding bij het aanbrengen smeerolie en vervanging van accessoires.

Elektrische cirkelzagen gebruiken veiligheidswaarschuwingen

Gevaar:

a) Houd uw handen te allen tijde uit de buurt van het zaaggebied en het zaagblad. Houd altijd de hulphandgreep of motorbehuizing met uw andere hand. Als u de cirkelvormige zaag met beide handen, u zult niet gewond raken door het zaagblad. b)

Raak de onderkant van het werkstuk niet aan. De beschermkap beschermt niet tegen het gevaar van het zaagblad onder het werkstuk.

c) Pas de snijdiepte aan de dikte van het werkstuk aan.

De vertanding die zichtbaar is onder het werkstuk moet minder dan één tandhoogte bedragen.

d) Houd het werkstuk niet vast en houd het werkstuk niet vast aan de poot om te zagen, de werkstuk moet op een stabiel platform worden vastgeklemd. Goede ondersteuning van de werkstuk is essentieel om persoonlijk letsel, vastlopen van het zaagblad of verlies van controle.

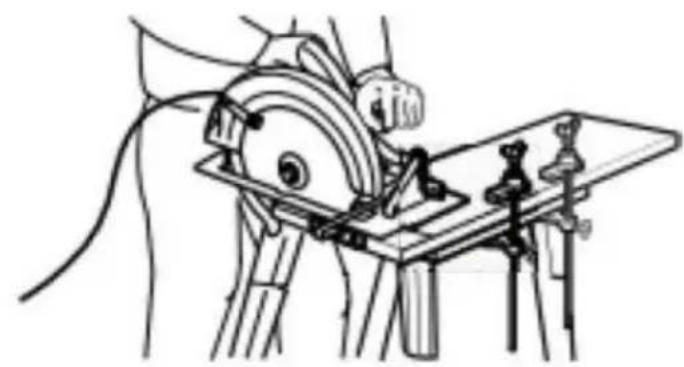

Typisch diagram van de juiste hand vasthouden, werkstukondersteuning en kracht lijnroutering (indien beschikbaar).

e) Wanneer het zaagwerkstuk wordt bediend, is het mogelijk dat de donkere lijn wordt aangeraakt of zijn eigen draad. De machine moet worden vastgehouden door een geïsoleerd gripoppervlak.

Het aanraken van een "levende" draad kan ook de

een blootliggend metalen deel van het gereedschap raakt, waardoor de gebruiker geëlektrocuteerd wordt.

f) Gebruik bij gebruik als splijtzaag altijd een splijtbeschermkap en een rechte randgeleider. Dit verbetert de snijnauwkeurigheid en vermindert de kans op het zaagblad blijft vastzitten. g)

Gebruik altijd een zaagblad met de juiste maat en schachtvorm (diamant of rond). Als het zaagblad en de klemdelen van de cirkelzaag niet overeenkomen, zal het veroorzaken een excentrische werking en leiden tot verlies van controle.

h) Beschadigde ringen en bouten die niet overeenkomen met de afmetingen, mogen niet worden gebruikt. Voor een betere en veilige werking zijn zaagbladringen en bouten nodig speciaal ontworpen voor cirkelzagen.

Redenen voor rebound en bescherming van de operator:

Terugveren is de plotselinge omgekeerde beweging wanneer het zaagblad wordt samengeknepen, vastzit of niet in het midden zit, waardoor de cirkelzaag oncontroleerbaar omhoog komt en van de grond af beweegt. het werkstuk naar de operator toe.

Wanneer het zaagblad wordt samengedrukt of vastzit door de gesloten snede, zaagblad is geblokkeerd en de motorreactiekracht drijft de machine aan om terug naar de operator.

Als het mes verdraaid is of van het snijvlak afwijkt, kan de kartelrand Randen aan de achterkant van het zaagblad kunnen in het bovenste oppervlak van het hout graven, waardoor het zaagblad uit de snede kruipt en terugveert naar de gebruiker.

Terugslag is het gevolg van verkeerd gebruik van de cirkelzaag en/of een onjuiste operationele procedures of omstandigheden, en kunnen worden vermeden door passende maatregelen te nemen voorzorgsmaatregelen.

a) Pak de handgreep van de cirkelzaag met beide handen vast en plaats uw bovenlichaam armen genoeg om de rebound te weerstaan. Het lichaam bevindt zich aan beide kanten van de cirkelvormige zaag en niet uitgelijnd met het blad. Terugslag zorgt ervoor dat de cirkelzaag gaat veren terug, maar als het goed is

Als voorzorgsmaatregelen worden genomen, kan de terugslag door de bediener worden gecontroleerd. b) Wanneer het zaagblad vastloopt of het zagen om welke reden dan ook wordt onderbroken, reden, laat de schakelaar los en houd de cirkelzaag in de materiaal niet bewegen totdat het zaagblad volledig tot stilstand is gekomen.

Probeer de zaag uit het werkstuk te verwijderen of trek de zaag naar achteren terwijl de zaagblad in werking is of waarschijnlijk terug zal veren. Onderzoek en neem de juiste actie om de oorzaak van het vastlopen van het zaagblad te verhelpen

c) Wanneer u de cirkelzaag opnieuw in het werkstuk start, moet u het zaagblad uitlijnen met de zaag en controleer of het zaagblad in het materiaal is gestoken. Als het zaagblad vastzit, zal het uit het stuk kruipen of van het stuk af stuiteren wanneer het gereedschap wordt vastgehouden. opnieuw gestart.

d) Ondersteun groot plaatmateriaal om schade aan het zaagblad te verminderen extrusie en rebound. Het grote plaatmateriaal zakt door zijn eigen gewicht, en het ondersteunende materiaal moet in de twee maten onder de plaatmateriaal, nabij de snijlijn en de rand van de plaatmateriaal.

Om stuiteren te voorkomen, plaats je een steun plaat of paneel dicht bij de snede. e)	Plaats de steunplaat of het paneel niet ver van het snijgebied.

Gebruik geen botte of beschadigde zaagbladen. Zaagbladen zonder open rand of

Als het niet goed is geïnstalleerd, kunnen er smalle zaagsporen ontstaan, wat kan leiden tot ernstige wrijving, vastzittende zaagbladen en terugslag.

f) De vergrendelingsknoppen voor de snijdiepte en de hoekinstelling moeten worden vastgedraaid en vastgezet voor het zagen. Als de bladregelaar beweegt tijdens het zagen, kan dit leiden tot

g) Wees extra voorzichtig bij het zagen

in bestaande muren of andere blinde plekken.

Als het zaagblad uitsteekt, kan het voorwerp worden doorgesneden en kan het terugveren.

Beschrijving van de rebound van de bewaker

a) Controleer voor elk gebruik of de afdekking goed gesloten is. Als de onderste bescherming niet snel terugkeert, bedien de cirkelzaag dan niet. Knip of bind de onderste niet vast beschermkap in de open stand. Als de cirkelzaag plotseling valt, kan de onderste beschermkap kan vervormen. Til de onderste bescherming op met een ingetrokken handgreep en zorg ervoor dat de beschermkap bij elke zaaghoek en -diepte omhoog komt zonder het zaagblad te raken of enig ander onderdeel.

b) Controleer de werkconditie van de onderste beschermveer. Als de beschermveer en de veer niet goed werken, moeten ze voor gebruik worden gerepareerd. De onderste De bescherming kan traag bewegen als gevolg van schade aan onderdelen, gomafzettingen of afval opbouw.

c) Til de onderste beschermkap alleen handmatig op voor speciaal zagen, zoals "plug-in zagen" en "gecombineerd zagen". Til de onderste beschermkap op met de intrekbare handgreep. De

De onderste beschermkap moet worden losgelaten zodra het zaagblad in de zaagsnede komt. materiaal. Voor alle andere zaagbewerkingen moet de onderste beschermkap terug automatisch.

d) Zorg er altijd voor dat de onderste beschermkap het zaagblad bedekt voordat u de machine plaatst. cirkelzaag op tafel of op de grond. Een onbeschermd, traag zaagblad veroorzaakt de cirkelzaag om terug te trekken en een object op zijn reis te zagen, rekening houdend met de het moment dat het zaagblad stopt nadat de schakelaar wordt losgelaten.

Extra beveiligingswaarschuwing

1. Wees vooral voorzichtig bij het zagen van nat hout, hout onder druk of bomen die knoppen bevatten. Houd de snelheid van het zaagblad vast zonder de snelheid te verminderen het gereedschap soepel wordt geduwd om oververhitting van de kartels te voorkomen en om te voorkomen dat het plastic smelt tijdens het snijden.

2. Probeer niet het snijmateriaal te verwijderen als het zaagblad nog in de zaagsnede zit. bewegen. Wacht tot het zaagblad volledig tot stilstand is gekomen voordat u de snijmateriaal.

Het zaagblad zal nog een eindje bewegen nadat de stroom is uitgeschakeld.

1. Let op dat u niet in uw nagels knipt.

Controleer het hout op spijkers en verwijder deze voordat u het gaat zagen.

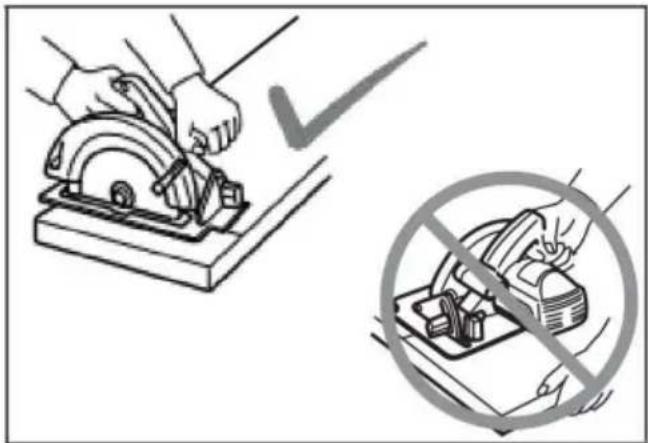

1. Plaats bij het snijden de

breder deel van de basis van de elektrische cirkelzaag op het deel van het werkstuk dat stevig wordt ondersteund, niet op het deel dat wordt afgezaagd. Als het werkstuk kort is of klein, klem het vast. Probeer geen korte stukken vast te houden!

1. Voordat u het gereedschap na het snijden neerlegt, moet u ervoor zorgen dat de onderste De beschermkap is gesloten en het zaagblad staat volledig stil.

2. Probeer niet te zagen met een elektrische cirkelzaag die u met een bankschroef naar achteren houdt. Dit is zeer gevaarlijk en kan tot ernstige ongelukken leiden.

1. Sommige materialen bevatten giftige chemicaliën. Wees voorzichtig dat u geen stof inademt en Vermijd huidcontact. Volg de veiligheidstips van de leverancier van het materiaal.

2. Stop het zaagblad niet door er zijdelingse druk op uit te oefenen.

3. Gebruik geen slijpschijf.

4. Gebruik alleen zaagbladen met de diameter die op het gereedschap is aangegeven of in de gebruiksaanwijzing is vermeld.

instructies. Het gebruik van een zaagblad met de verkeerde maat kan

de juiste bescherming van het zaagblad of de werking van de bescherming beïnvloeden

dekking, wat kan leiden tot ernstig persoonlijk letsel.

1. Houd het zaagblad scherp en schoon. Hars en houtbitumen die vastlopen

op het blad en verharden kan de elektrische cirkelzaag vertragen en de

waarschijnlijkheid van rebound. Verwiider daarom de

zaagblad eerst van het gereedschap verwijderen en daarna schoonmaken met hars en asfalt verwijderaar, heet water of kerosine.

Houd het zaagblad schoon. Gebruik geen benzine.

1. Draag een stofmasker en gehoorbescherming wanneer u gereedschap gebruikt.

2. Zorg ervoor dat u een zaagblad gebruikt dat geschikt is voor het te zagen materiaal.

3. Gebruik alleen zaagbladen waarvan de aangegeven snelheid gelijk is aan of groter is dan de snelheid aangegeven op het gereedschap.

Bewaar deze handleiding.

Volg de relevante productveiligheidsregels niet voor het gemak of omdat u

voldoende vertrouwd met het product (ervaring opgedaan door hergebruik). Onjuist gebruik

of het niet naleven van de veiligheidsvoorschriften in de gebruiksaanwijzing kan leiden tot ernstige persoonlijk letsel.

Productspecificatie

- Vanwege het voortdurende ontwikkelingsprogramma behouden wij ons het recht voor om de specificaties zonder voorafgaande kennisgeving wijzigen.

Artikelnr.		80165
Bladdiameter		165 miljoen
Snijden diepte	90°	57 miljoen
	45°	42 miljoen
Toerental zonder belasting (rpm)		4500
Spanning		110V / 220V
Veiligheidsniveau

Gebruiksaanwijzing

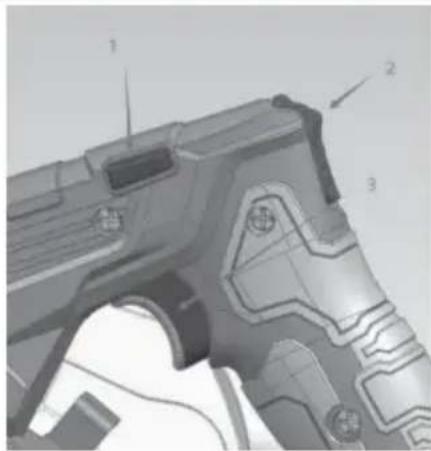

ÿ Schakelbediening

- Controleer voordat u de stroom inschakelt of de schakelaar goed staat.

knop is normaal actief en bevindt zich in de open en normaal gesloten stand.

Om te voorkomen dat de gebruiker per ongeluk de trekker van de schakelaar overhaalt,

gereedschap neemt een vergrendelingsmechanisme aan. Wanneer de snijbewerking vereist is,

De vergrendelingsknop wordt naar één kant geduwd en de schakelknop wordt geactiveerd nadat de duwstang wordt naar boven geduwd. Dan kan de snijbewerking worden uitgevoerd.

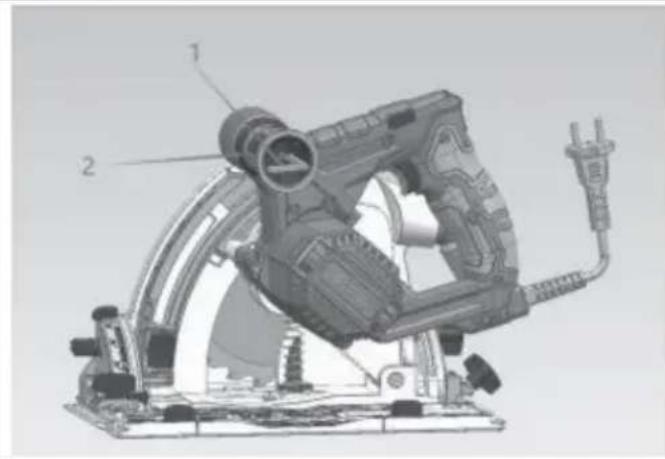

ÿ Opbergen van inbussleutel

De inbussleutel is opgeslagen op het gereedschap. Om de inbussleutel te verwijderen, trekt u deze eruit.

Om de inbussleutel te monteren, plaatst u deze op het handvat en steekt u deze zo ver mogelijk naar binnen.

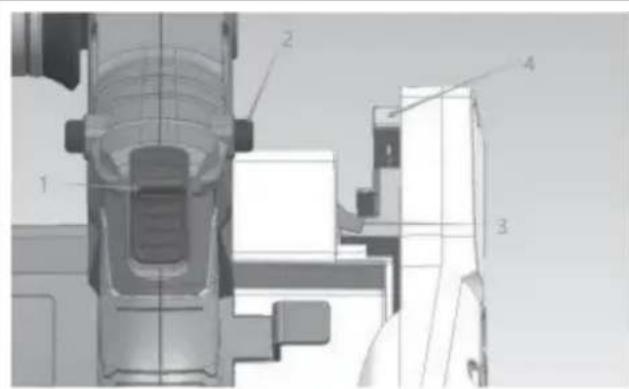

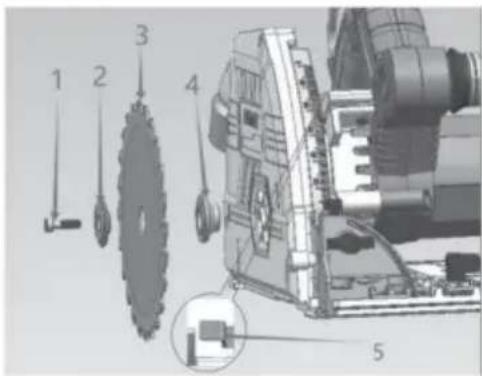

ÿ Verwijder of installeer het zaagblad

Opmerking:

- Gebruik geen zaagbladen die niet voldoen aan de specificaties die in deze handleiding zijn

gespecificeerd. • De gebruikte

bladsnelheid moet ten minste de maximale onbelaste snelheid in de specificatiewaarde bereiken.

Stap 1: Om het verwijderen van het zaagblad te vergemakkelijken, is de diepteliniaal ontworpen met twee loodsleuven. Duw bij het verwijderen van het zaagblad de grendel naar rechts terwijl u de stang omhoog duwt, duw de limietplaat in het pad van lood 2, laat de duwstang los en druk de hendel naar beneden, en de limietplaat wordt in de stopsleuf ingebed.

Stap 2: Druk de zelfvergrendeling volledig in, draai het zaagblad totdat het zaagblad niet meer kan worden gedraaid, draai vervolgens met een sleutel tegen de klok in om de schroef van het persmes los te draaien en verwijder vervolgens de schroef van het persmes en de externe drukplaat en verwijder het zaagblad van onderaf.

Als de machine niet in de stap 1-status staat wanneer u het zaagblad wilt installeren, Herhaal stap 1 en doe het tegenovergestelde van stap 2. Draai de messchroef met de klok mee vast.

1 2 3 4 5

1.Druk op de schroef
2.Externe persplaat 3.Mes

4.Binnenflens

5.Zelfborgend

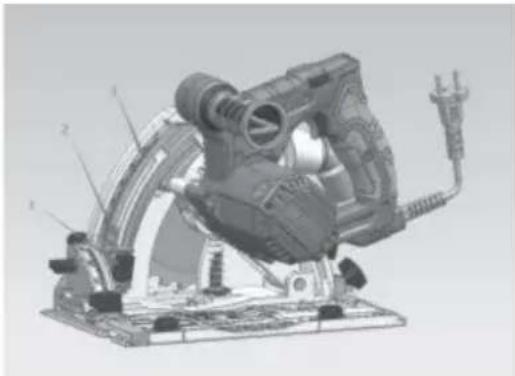

ÿ Pas de diepte van de snede aan

1. Drukknop 2. Diepte-instelplaat 3. Dieptemeter

Druk op de drukknop op de diepte-instelplaat en verplaats de A/B-schaal op de diepte-instelplaat naar de gewenste diepte. Laat de drukknop los en veer terug. (De A/B-schaal komt overeen met de zaagdiepte zonder geleiderail/met geleiderail). Om het zagen schoner en veiliger te maken, stelt u de zaagdiepte in op maximaal één tand onder het werkstuk.

Door de juiste zaagdiepte te gebruiken, kunt u de kans op persoonlijk letsel door stuiterend zaagblad verkleinen.

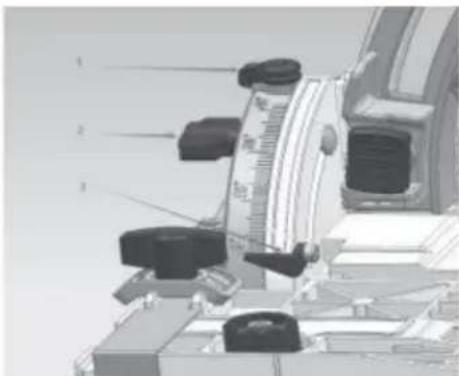

ÿ Schuin snijden

1.Bovenste stang 2.Vergrendelingsknop 3.Aanwijzer

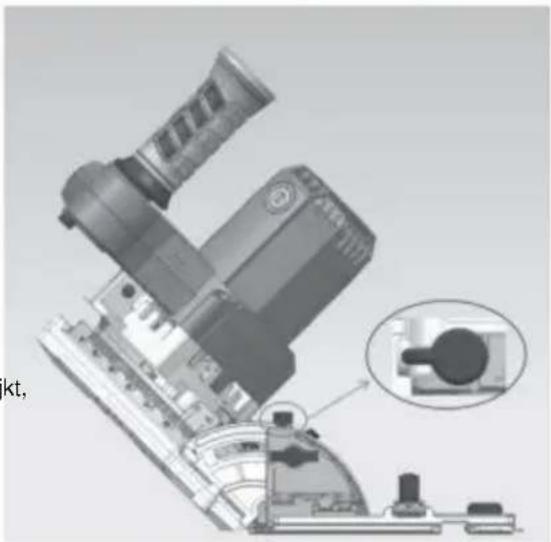

-1°-47°Kantelen

0°-45°: Maak de voorste en achterste vergrendeling los knoppen, kantel de machine, observeer de wijzer door de schaal aan te geven, wijs je deze aan op de gewenste Hoek, draai de vergrendelingsknoppen aan beide zijden vast, zodat het vast zit.

-1°/47°: Om een schuine snijhoek van -1°/47° te verkrijgen, Draai de bovenste stang om zodat het op de onderstaande afbeelding lijkt, kantel de machine, wanneer de wijzer naar een hoek van -1°/47° wijst, draai de vergrendelingsknoppen vast beide kanten om het vast te maken.

Plaats het zaagblad terug in de juiste hoek om de uitwerphendel terug te zetten.

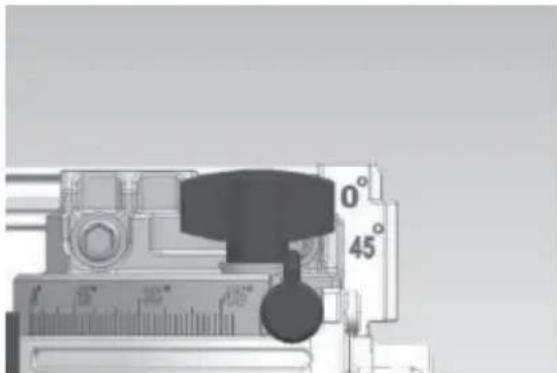

Uitlijning bij

Lijn de snijlijn uit met de 0° schaallijn op de grondplaat wanneer een 0° snede wordt uitgevoerd, en lijn de snijlijn uit met de 45° schaallijn op de grondplaat wanneer een snede van 45° wordt gemaakt.

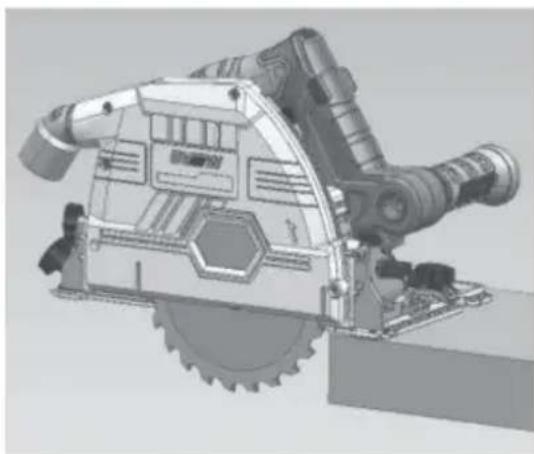

ÿ snijden (conventioneel zagen) Aandacht:

Zorg ervoor dat u het gereedschap voorzichtig naar voren beweegt rechte lijn. Overmatige druk uitoefenen op de gereedschap of het draaien van het gereedschap kan ervoor zorgen dat de motor oververhit raken en het gereedschap doen terugveren, wat mogelijk tot ernstig letsel kan leiden.

Plaats nooit een lichaamsdeel onder de basis van het gereedschap bij het snijden, vooral bij de begin van de snede.

Anders kan er ernstig letsel ontstaan. Het zaagblad is zichtbaar onder de gereedschapsbasis.

Houd de gereedschappen vast. Deze tool is uitgerust met zowel een hulphandvat als een handvat. Het is het beste om beide handvatten tegelijk te gebruiken om de tool vast te houden. Als beide handen op de cirkelzaag zitten, zal het zaagblad ze niet zagen. De voorkant van de basis wordt op het werkstuk geplaatst om te zagen zonder enig contact met het zaagblad. Start vervolgens de tool volgens de schakelaarbediening en wacht tot het zaagblad op volle snelheid is. Druk nu voorzichtig de cirkelzaagkop naar beneden tot de vooraf ingestelde zaagdiepte en beweeg de tool vervolgens eenvoudig naar voren over het oppervlak van het werkstuk om het glad en vlak te houden totdat de zaagbewerking is voltooid.

Om het snijden schoner te maken, moet u ervoor zorgen dat het gereedschap in een rechte lijn en met een consistente voorwaartse snelheid. Als de werkelijke snijlijn afwijkt van de geplande snijlijn, probeer dan niet om het gereedschap terug te draaien of te duwen naar de oorspronkelijk geplande snijlijn. Dit kan ertoe leiden dat het zaagblad vast komt te zitten en het gereedschap kan stuiteren of ernstig letsel kan veroorzaken. Laat de schakelaar los, wacht tot het zaagblad stopt en trek het gereedschap vervolgens terug.

Lijn het gereedschap uit met de nieuwe snijlijn en begin opnieuw met snijden. Bij het bepalen de snijpositie, probeer te voorkomen dat de gebruiker wordt blootgesteld aan vuil en zaagsel dat door de kettingzaag wordt gespoten. Draag een veiligheidsbril om letsel te voorkomen.

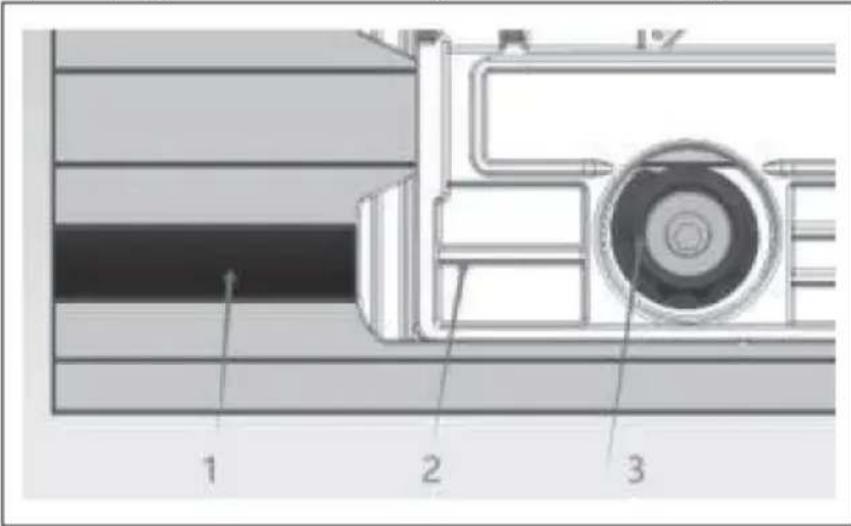

ÿ Bij gebruik van geleiderail (optionele accessoires)

1 2 3

1. Geleiderail

2. Bodemplaat 3. Excentrisch wiel

Plaats het gereedschap aan het uiteinde van de geleiderail. Draai de twee excentrische wielen op de gereedschapsbasis zodat het gereedschap soepel kan glijden. Houd het gereedschap vast. Het gereedschap is uitgerust met zowel een secundaire handgreep als een handgreep. Met behulp van beide

handgrepen tegelijkertijd is de beste manier om het gereedschap vast te pakken. Open het gereedschap, druk het gereedschap naar beneden tot de vooraf ingestelde snijdiepte (de B-schaallijn op het diepte-instelbord komt overeen met de snijdiepte als er een geleiderail is), en snijd dan.

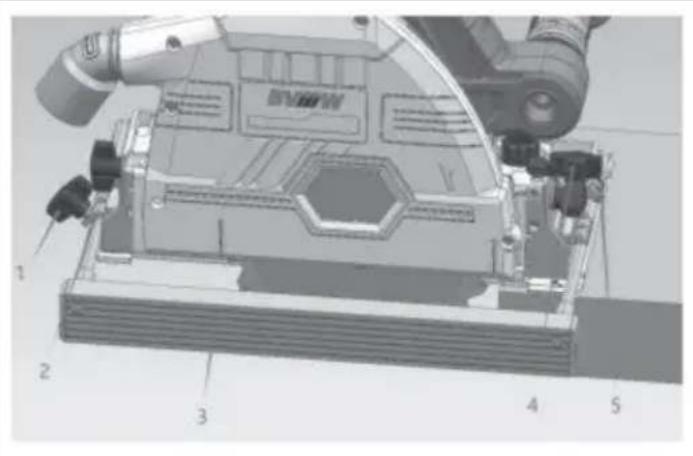

ÿ liniaal (optioneel)

1\4. Druk op de regelknop

1. Achterste drukliniaalplaat 3.

Geleideliniaal 5.

Voorste drukplaat

Hoekmeters kunnen worden gebruikt voor schuine sneden in verschillende hoeken.

Met een geleider kunt u nauwkeurigere rechte sneden maken. Plaats de geleiderliniaal gewoon in de groef die is gereserveerd op de onderste plaat en vergrendel de knop van de persliniaal, de geleiderliniaal kan stevig worden ingedrukt door op de voorste en achterste persliniaalplaten te drukken en de binnen- en buitenkant aan te passen op basis van de vereiste snijbreedte, zodat herhaaldelijk snijden van dezelfde breedte mogelijk is.

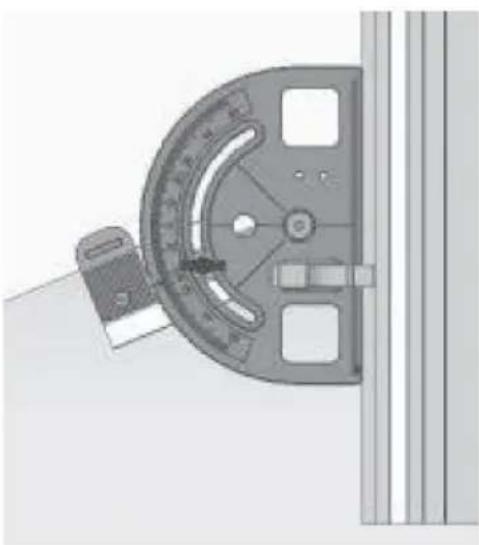

ÿ Hoekmeter (optionele accessoires)

Hoekmeters kunnen worden gebruikt voor schuine sneden onder verschillende hoeken.

- Zorg ervoor dat u de schakelaar uitzet voordat u een inspectie of onderhoud uitvoert.

en haal de stekker van het

gereedschap uit het stopcontact. • Maak de beschermkap schoon om ervoor te zorgen dat al het opgehoopte zaagsel wordt verwijderd

die de werking van het beschermkapsysteem kunnen belemmeren. Een vuile beschermkap

afdeksysteem kan de werking ervan beperken, wat kan leiden tot ernstig letsel. De meest effectieve

manier om de reiniging te voltooien is om perslucht te gebruiken. Als je zaagsel uit de

de beschermende hoes, zorg ervoor dat u een goede veiligheidsbril en ademhalingsbescherming draagt

bescherming.

- Gebruik geen benzine, benzeen, thinner, alcohol of soortgelijke materialen om

gereedschap. Anders kan het gereedschap verkleuren, vervormen of barsten.

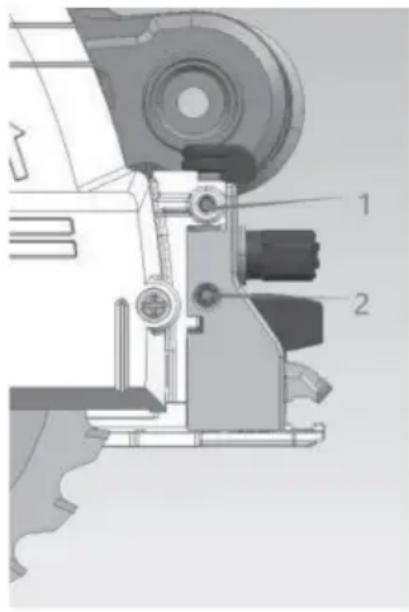

Pas de nauwkeurigheid van 45° snijden en verticaal snijden aan

Deze aanpassing is voltooid voordat het product de fabriek verlaat.

Als het gereedschap echter is uitgeschakeld, gebruikt u de inbussleutel om de stelschroef af te stellen en controleert u het 90° of 45° zaagblad met een driekantliniaal en een hoekliniaal.

1. Pas de 45°-snede aan;

2. Pas de verticale positie aan

Hoek snijden

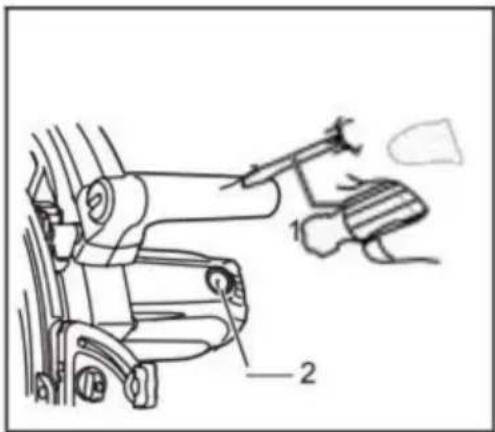

Vervanging van koolborstels

Vervang en controleer koolborstels regelmatig. Beide borstels moeten

tegelijkertijd vervangen. Gebruik alleen dezelfde koolborstel.

Verwijder de afdekking van de koolborstelklem met een schroevendraaier. Verwijder de

Vervang de koolborstel door een nieuwe en draai de dop goed vast.

Deze accessoires of apparaten zijn bedoeld voor gebruik met de elektrische gereedschappen die in de lijst staan vermeld. in deze specificatie. Als er andere accessoires of apparaten worden gebruikt, bestaat er een risico van letsel. Optionele accessoires of apparaten mogen alleen worden gebruikt voor de gespecificeerd doel. •

Geleiderail

• Geleider liniaal
  • Hoekmeter

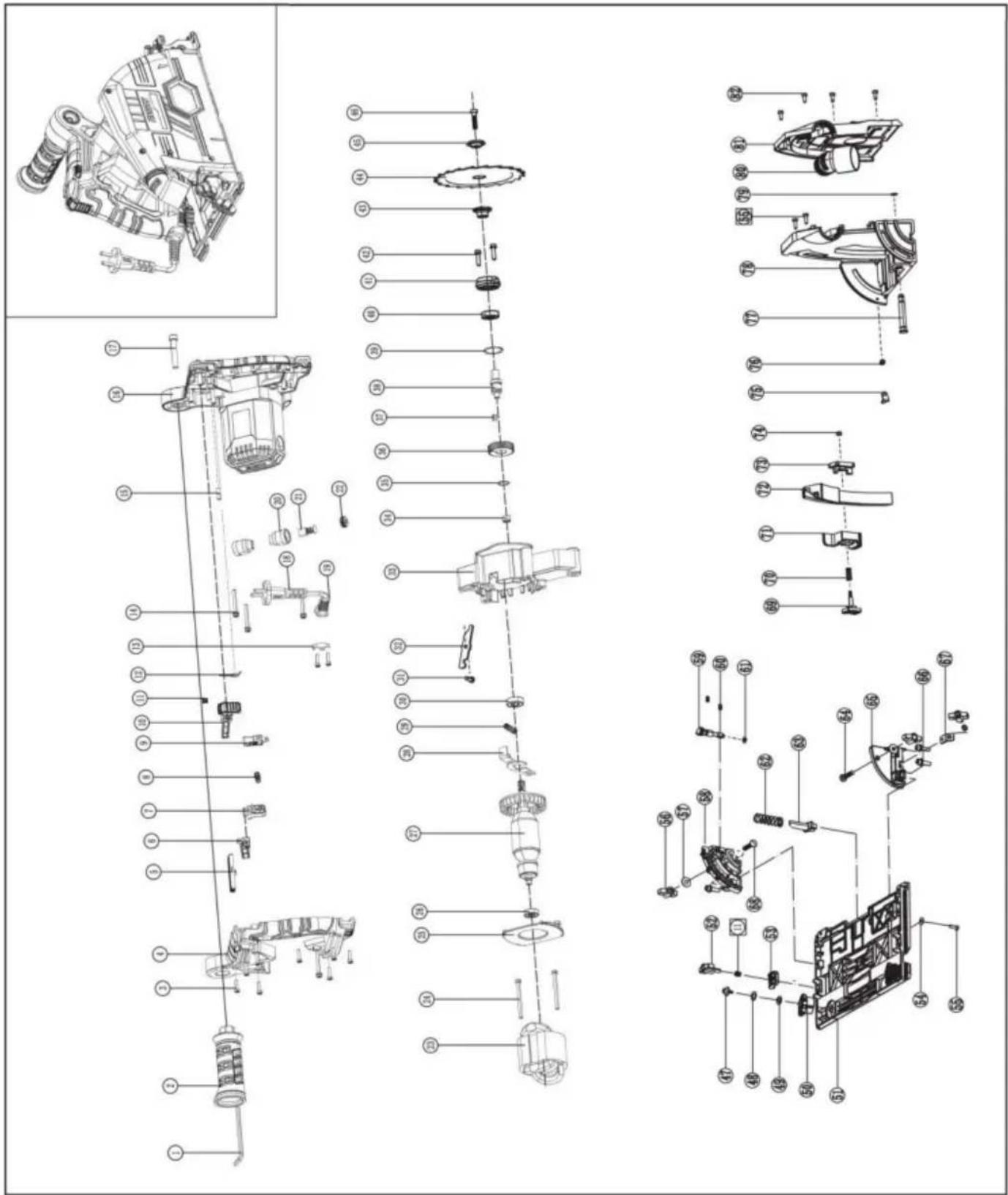

80165 Onderdelenoverzicht
Figuur	Onderdeelnaam	QTY	Afb. Onderdeelnaam		Hoeweelheid
1	inbussleutel	1	43	Binnenflens	1
2	Hulphandgreep	1	44 165MM mes		1
3	Kruiskop zelftappend schroef ST4*16	8 45	Buitenflens		1
4	Handvatdeksel	-	-	Persschroef M6x20 (gelijk aan cijfer 12.9)	-
		1	46		1
5	Slotvergrendeling	1	47	Zeskant cilinderkopschroef M5×12 (triplet) vlakke ring 15	2
6	Schakelgeleidingsstang	1	48	Vlakke ring 8,3*15,2*1,2	2
7	Schakelknop	1	49	Gegolfde ring	2
8	Schakelveer	1	50	Excentrisch wiel	2
9	Schakelaar	-	-	Bodemplaat	-
		1	51		1
10	Duwstang	1	52	Druk op de knop	2
11	Duwstangveer 0,5*7*20*5,2	3 53		Voorste persplaat	1
12	Torsieveer 13	1	54	Vlakke sluitring 4 × 12 × 1	1
Persplaat van kabel		1	55	Zelftappende schroef met kruiskop	5
				ST4*12
14	Kruiskopschroef M5*40(verdlevoudigen)	4 56		Vergrendelingsknop	2
15	Rubberen kolom 5,5*9 (VERWIJDERD)	2 57		Vlakke sluitring 6*y16*1	2
16	Motorbehuizing 17	1	58	Voorste been	1
Inbusschroef M8*45		1	59 Krikstang		1
18	Kabel	1	60 Stelschroef M5×10		2
19	Kabelmantel	1	61	O-ring d1=5 d2=2,5	1
20	Borstelhouder	2 62		Terugkeerveer	1
21	Koolborstel	2 63	Veerframe		1
22	Borstelhouder Deksel	2 64		Kleine halfronde vierkante diameterschroef M6x25	1
23	Stator 72*45	1	65 Achterpoot		1
24	Kruiskop zelftappendschroef ST5*58	2 66		Zeskant cilinderkopschroefM6x20 (drievoudig)	4
25	voorruit	1	67 Achterste persplaat		1
26	Kogellagers 608	1	68	Kleine halfronde vierkante diameterschroef M6x30	1
27	rotor	1	69 Drukknop		1
28	zelfborgend	1	70 Drukknopveer 1*8*28*y8.5		1
29	Zelfborgende veer	1	71	Diepte-aanpassingsplaat	1
30	Kogellagers 6000	1	72	Dieptemeter	1
31	Kruiskopschroef M5*15	1	73 Tapebevestiging		1
32	Limietplaat	1	74	Borgmoer M4	1
33	Tandwielhuis	1	75	Wijzer	1
34	Naaldlager HK0808	1	76	Kruiskopschroef M4 x 8	1
35	Asborgring 15	1	77	Pin	1
36	Grote versnelling	1	78 Hoofdbehuizing zitting		1
37	Platte sleutel 5*5*8	1	79 Asborgring 8		1
38	Spindel	1	80	Stofpijp	1
39	Borgring voor 28 gaten	1	81	Hoofdkap	1
40	Kogellager 6001	1	82	Kruiskopschroef met kruiskop M4 x 10	5
41	Voorkant	1
42	Kruiskopschroef M5*15(verdlevoudigen)	2

Geïmporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC-REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

VK

REP

YH CONSULTING LIMITED.
