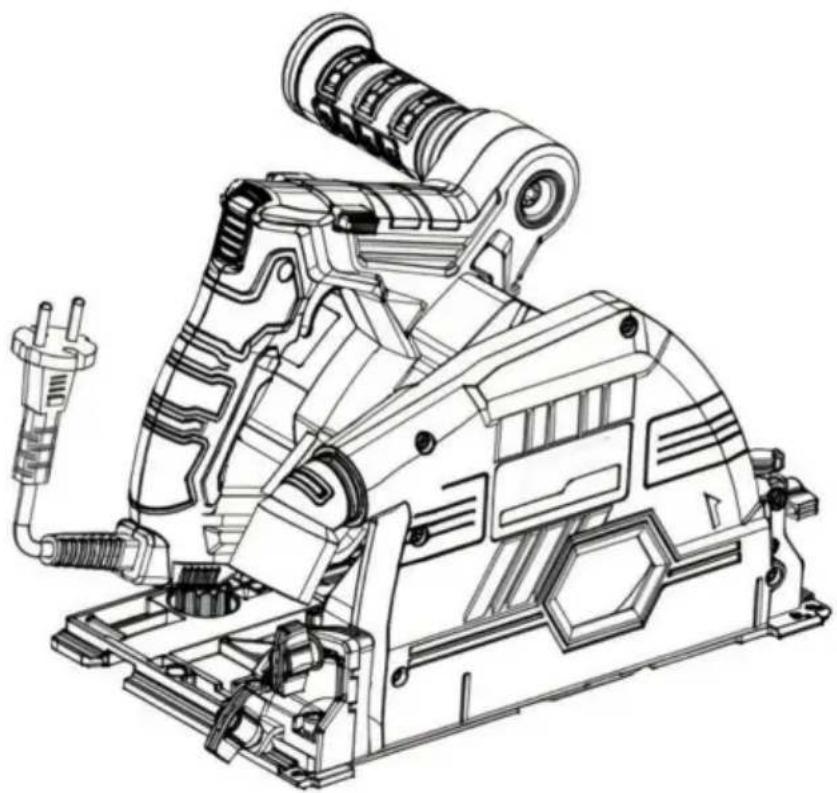

Sega circolare

MODELLO:80165

(L'immagine è solo di riferimento, fare riferimento all'oggetto reale)

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere le istruzioni manuale con attenzione.

Questo prodotto è soggetto alle disposizioni della Direttiva Europea2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barratoindica che il prodotto richiede una raccolta differenziata dei rifiutiUnione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltito insieme ai normali rifiuti domestici, ma deve essere portato in unpunto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche

Avvertenza generale di sicurezza per gli elettroutensili

Avvertimento!

Leggere tutte le avvertenze di sicurezza, le istruzioni, i disegni e le normative fornite con utensili elettrici. La mancata osservanza delle istruzioni elencate di seguito può causare scosse elettriche scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le avvertenze e le istruzioni per riferimento futuro.

Il termine "utensile elettrico" nell'avvertenza indica un apparecchio alimentato dalla rete elettrica (cablato) utensile o elettroutensile alimentato a batteria (senza fili).

A) Sicurezza sul posto di lavoro

1. Mantenere il posto di lavoro pulito e luminoso. I campi disordinati e bui possono portare a incidenti.
2. Non utilizzare utensili elettrici in ambienti esplosivi, come ad esempio infiammabili
   liquidi, gas o polvere. Le scintille degli utensili elettrici possono incendiare polvere o gas.
3. Tenere gli utensili elettrici lontano dalla portata dei bambini e degli astanti. Una mancanza di concentrazione può farti perdere il controllo dei tuoi utensili.

B) Sicurezza elettrica

1. La spina dell'utensile elettrico deve corrispondere alla presa. La spina non deve mai essere modificato in alcun modo.

Gli utensili elettrici che necessitano di messa a terra non devono utilizzare adattatori.

L'uso di spine non modificate e prese adatte riduce il rischio di scosse elettriche.

1. Tenere il corpo lontano dalle superfici del terreno, come tubi, dissipatori di calore e frigoriferi. Se tocchi una superficie messa a terra.
2. Non esporre gli utensili elettrici alla pioggia o all'umidità. L'acqua penetra nell'apparecchio gli utensili aumentano il rischio di scosse elettriche.
3. Non abusare del cavo. Non maneggiare, tirare o scollegare mai utensili elettrici con i cavi. Tenere i cavi lontano da fonti di calore, olio, bordi taglienti o parti in movimento. Danneggiati o cavi aggrovigliati aumentano il rischio di scosse elettriche.
4. Quando si utilizzano utensili elettrici all'aperto, utilizzare una prolunga adatta per uso esterno. Il cablaggio elettrico adatto all'uso esterno ridurrà il rischio di scosse elettriche shock.
5. Utilizzare un alimentatore con protezione da dispositivo di corrente residua (RCD) se non è possibile evitare di far funzionare l'apparecchio in un ambiente umido. L'uso dell'RCD riduce il rischio di scosse elettriche.
6. Non toccare la spina di alimentazione con le mani bagnate.
7. Se il filo è danneggiato, verrà sostituito dal produttore o dal suo agente per evitare pericoli per la sicurezza.

c) Sicurezza personale

1. Rimani vigile, presta attenzione al funzionamento e rimani sveglio durante il funzionamento utensili elettrici. Non utilizzare utensili elettrici quando si è stanchi o quando si ha un reazione a farmaci, alcol o trattamenti.
   La negligenza momentanea nell'uso degli utensili elettrici può causare gravi danni personali infortunio.

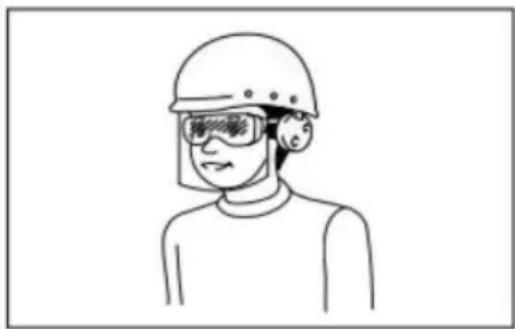

2. Utilizzare dispositivi di protezione individuale. Indossare sempre occhiali di sicurezza. Dispositivi di protezione, come maschere antipolvere, scarpe antinfortunistiche antiscivolo, cappelli, protezioni acustiche e altri dispositivi utilizzati in condizioni appropriate condizioni possono ridurre i danni personali.
3. Prevenire l'avvio accidentale. Assicurarsi che l'interruttore sia in posizione di spegnimento prima collegamento dell'alimentazione e/o del pacco batteria, prelievo o movimentazione di utensili. Movimentazione utensili con le dita sull'interruttore o l'alimentazione mentre l'interruttore è acceso possono causare Pericolo.

4. Rimuovere tutte le chiavi di regolazione o le chiavi inglesi prima di accendere l'utensile elettrico. Una chiave inglese o una chiave lasciata su una parte rotante di un elettroutensile può causare lesioni personali.

5. Non estendere troppo le mani. Fai sempre attenzione alla posizione dei piedi e equilibrio. Ciò consente un migliore controllo degli utensili elettrici in caso di incidente.

6. Vestiti in modo appropriato. Non indossare abiti o accessori larghi. Tieni i capelli e vestiti lontano dalle parti in movimento. Abiti larghi, accessori o capelli lunghi possono coinvolgere parti in movimento.
7. Se è previsto un dispositivo per il collegamento con la rimozione dei trucioli e la raccolta della polvere apparecchiatura, assicurarsi che sia correttamente collegata e utilizzata. L'uso di polvere I dispositivi di raccolta possono ridurre il rischio di polvere.
8. Non lasciare che la familiarità con l'uso frequente degli strumenti ti porti a ignorare la sicurezza linee guida dello strumento. Un'azione negligente può causare lesioni gravi in un istante.
9. Indossare sempre occhiali protettivi quando si utilizzano utensili elettrici per evitare danni agli occhi. Gli occhiali di sicurezza devono essere conformi alla norma ANSI Z87.1, europea EN 166 o Australia/Nuova Zealand AS/NZS 1336. In Australia/Nuova Zelanda, la mascherina è obbligatoria per legge proteggere il viso.

È responsabilità del datore di lavoro garantire che gli operatori degli utensili e

il resto del personale nelle vicinanze dell'area di lavoro indossi adeguati dispositivi di sicurezza.

D) Utensili elettrici e precauzioni

1. Non forzare l'uso degli utensili elettrici, secondo l'uso di potenza appropriata utensili. La scelta dell'utensile elettrico corretto progettato in base al valore nominale per lavorare in modo più efficiente e sicuro.
2. Se non è possibile accendere o spegnere l'interruttore, non utilizzare l'elettroutensile. Gli utensili elettrici che non possono essere controllati da un interruttore sono pericolosi e devono essere riparato.

3. Scollegare e/o rimuovere la batteria (se rimovibile) dall'alimentazione fornitura prima di qualsiasi regolazione, sostituzione di accessori o stoccaggio di componenti elettrici apparecchiatura. Questa misura di sicurezza protettiva riduce il rischio di avviamento accidentale di utensili elettrici.

4. Conservare gli utensili elettrici inutilizzati fuori dalla portata dei bambini e non consentire alle persone che non hanno familiarità con gli utensili elettrici e non li capiscono istruzioni per l'uso degli utensili elettrici. Gli utensili elettrici sono pericolosi nelle mani di utenti non formati.

5. Mantieni gli utensili elettrici e gli accessori. Controlla se le parti mobili sono regolato in posizione o bloccato, controllare parti rotte e altre condizioni che influenzano il funzionamento degli utensili elettrici. In caso di danni, riparare l'utensile elettrico prima utilizzare. Molti incidenti sono causati da utensili elettrici sottoposti a scarsa manutenzione.
6. Mantieni gli utensili da taglio affilati e puliti. Un utensile ben mantenuto con un taglio affilato il bordo ha meno probabilità di incastrarsi ed è più facile da controllare.
7. Selezionare gli elettroutensili, gli accessori e le teste degli utensili in base all'operazione istruzioni e considerare le condizioni operative e l'operazione da effettuare fuori.L'uso di utensili elettrici per operazioni non idonee allo scopo può portare a situazioni pericolose.
8. Mantenere la superficie dell'impugnatura e della maniglia asciutte, pulite e prive di grasso. In caso di un incidente, una maniglia scivolosa non garantisce una presa sicura e il controllo del attrezzo.
9. Non indossare guanti da lavoro in tessuto che potrebbero impigliarsi durante l'uso

e) Manutenzione

1. Utilizzare gli stessi pezzi di ricambio per riparare gli utensili elettrici da parte di professionisti personale addetto alla manutenzione. Ciò garantirà la sicurezza dell'alimentazione utensili in manutenzione.
2. Si prega di seguire le istruzioni contenute nel presente manuale durante l'applicazione olio lubrificante e sostituzione degli accessori.

Le seghe circolari elettriche utilizzano avvertenze di sicurezza

Pericolo:

a) Tenere sempre le mani lontane dall'area di taglio e dalla lama. Tenere sempre la maniglia ausiliaria o l'alloggiamento del motore con l'altra mano. Se tieni la circolare sega con entrambe le mani, non sarai ferito dalla lama. b) Non toccare la parte inferiore del pezzo in lavorazione. La protezione non protegge contro il pericolo della lama della sega sotto il pezzo in lavorazione.
c) Adattare la profondità di taglio allo spessore del pezzo in lavorazione. la dentellatura visibile sotto il pezzo in lavorazione deve essere inferiore all'altezza di un dente.
d) Non tenere il pezzo in lavorazione o tenerlo sulla gamba per segare, il il pezzo in lavorazione deve essere bloccato su una piattaforma stabile. Il supporto adeguato del il pezzo in lavorazione è essenziale per ridurre lesioni personali, inceppamenti della lama della sega o perdita di controllare.

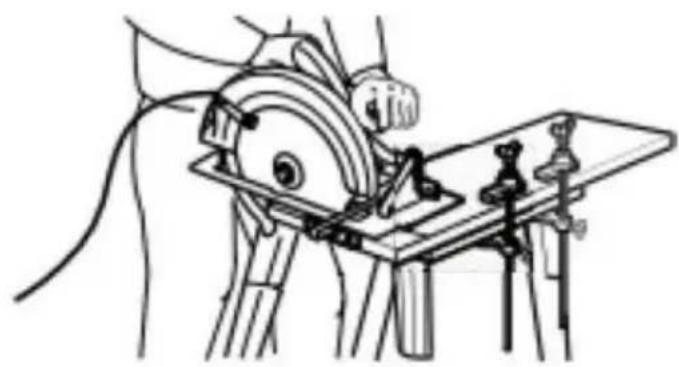

Schema tipico della mano corretta tenuta, supporto del pezzo in lavorazione e potenza instradamento della linea (quando disponibile).

e) Quando si aziona il pezzo da segare, è possibile toccare la linea scura o il proprio filo. La macchina deve essere tenuta attraverso una superficie di presa isolata. Anche toccare un filo "sotto tensione" può elettrificare il parte metallica esposta dell'utensile, folgorando così l'operatore.

f) Quando si utilizza la sega come sega da spacco, utilizzare sempre una protezione da spacco e un guida a bordo dritto. Ciò migliora la precisione del taglio e riduce la possibilità di la lama della sega si incastra. g)

Utilizzare sempre una lama della sega con la giusta dimensione e forma dell'albero (diamante o rotondo). Se la lama della sega e le parti di serraggio della sega circolare non corrispondono, causare un funzionamento eccentrico e portare alla perdita di controllo.

h) Non devono essere utilizzati bulloni e rondelle danneggiati che non corrispondono alle dimensioni. Per un funzionamento migliore e sicuro, le rondelle e i bulloni della lama della sega sono appositamente progettato per seghe circolari.

Motivi del rimbalzo e della protezione dell'operatore:

Il rimbalzo è l'improvvisa operazione inversa quando la lama della sega viene schiacciata, bloccata o fuori centro, facendo sì che la sega circolare si sollevi in modo incontrollato e si allontani da il pezzo in lavorazione verso l'operatore.

Quando la lama della sega viene schiacciata o bloccata saldamente dal taglio chiuso, il la lama della sega è bloccata e la forza di reazione del motore spinge la macchina a tornare di scatto verso l'operatore.

Se la lama è attorcigliata o deviata dalla superficie di taglio, la lama seghettata i bordi sul bordo posteriore della lama possono conficcarsi nella superficie superiore del legno, facendo sì che la lama esca dal taglio e rimbalzi verso l'operatore.

Il rimbalzo è il risultato di un uso improprio della sega circolare e/o di una procedure o condizioni operative, e possono essere evitate adottando misure appropriate precauzioni.

a) Afferrare l'impugnatura della sega circolare con entrambe le mani e posizionare la parte superiore braccia sufficienti per resistere al rimbalzo. Il corpo è su entrambi i lati del cerchio sega e non allineata con la lama. Il rimbalzo farà scattare la sega circolare indietro, ma se è corretto

vengono prese le dovute precauzioni, il rimbalzo può essere controllato dall'operatore. b) Quando la lama della sega è bloccata o il taglio viene interrotto per qualsiasi motivo motivo, rilasciare il grilletto dell'interruttore e tenere la sega circolare in materiale senza muoversi finché la lama della sega non si ferma completamente Non tentare di rimuovere la sega dal pezzo in lavorazione o di tirare la sega all'indietro mentre la lama della sega è in funzione o è probabile che torni indietro. Indagare e adottare le misure appropriate azione per eliminare la causa dell'inceppamento della lama della sega

c) Quando si riavvia la sega circolare nel pezzo in lavorazione, allineare la lama della sega con la tagliare e controllare che la lama della sega sia inserita nel materiale. Se la lama della sega entra bloccato, uscirà dal pezzo o rimbalzerà dal pezzo quando l'utensile è riavviato.

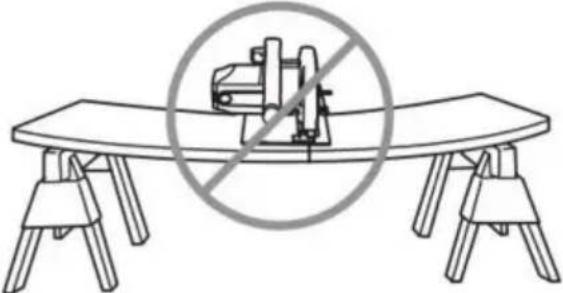

d) Supportare il materiale in fogli di grandi dimensioni per ridurre i danni alla lama della sega estrusione e rimbalzo. Il materiale in fogli grandi si piega a causa della sua stessa peso, e il materiale di supporto deve essere posizionato nelle due misure sottostanti materiale in fogli, vicino alla linea di taglio e al bordo del materiale in fogli.

Per evitare rimbalzi, posizionare un supporto piastra o pannello vicino al taglio. e) Non	Non posizionare la piastra di supporto o il pannello lontano dalla zona di taglio.

utilizzare lame per seghe smussate o danneggiate. Lame per seghe senza bordo aperto o Un'installazione non corretta può causare la formazione di stretti segni di sega, che possono causare forti attriti, lame bloccate e rimbalzi.

f) I pulsanti di bloccaggio della profondità di taglio e della regolazione dell'angolo devono essere serrati e fissato prima di segare. Se il regolatore della lama si muove durante la segatura, potrebbe causare la lama si inceppa e rimbalza. g) Prestare

particolare attenzione quando si esegue il "taglio a inserto" su pareti esistenti o altre aree cieche. Se la lama della sega sporge, si rischia di tagliare un oggetto che provoca un rimbalzo.

Descrizione del rimbalzo della guardia

a) Prima di ogni utilizzo, controllare che il coperchio sia chiuso liberamente. Se la protezione inferiore non ritorna rapidamente, non utilizzare la sega circolare. Non tagliare o legare la parte inferiore protezione in posizione aperta. Se la sega circolare cade improvvisamente, la protezione inferiore potrebbe deformarsi. Sollevare la protezione inferiore con una maniglia retratta e assicurarsi che la protezione si sollevi a qualsiasi angolo e profondità di taglio senza toccare la lama della sega o qualsiasi altra parte.

b) Controllare le condizioni di funzionamento della molla di protezione inferiore. Se la protezione e la molla non funzionano correttamente, devono essere riparati prima dell'uso. La parte inferiore la protezione potrebbe essere lenta a muoversi a causa di danni alle parti, depositi di gomma o rifiuti accumulo.

c) Sollevare manualmente la protezione inferiore solo per tagli speciali, come "taglio a innesto" e "taglio combinato". Sollevare la protezione inferiore con la maniglia retrattile.

la protezione inferiore deve essere rilasciata non appena la lama della sega entra nel taglio materiale. Per tutte le altre operazioni di taglio, la protezione inferiore deve tornare automaticamente.

d) Assicurarsi sempre che la protezione inferiore copra la lama della sega prima di posizionarla sega circolare sul tavolo o sul pavimento. Una lama della sega inerziale non protetta provoca la sega circolare per ritirarsi e tagliare un oggetto durante il suo movimento, tenendo conto della tempo in cui la lama della sega si ferma dopo aver rilasciato l'interruttore.

Avviso di sicurezza aggiuntivo

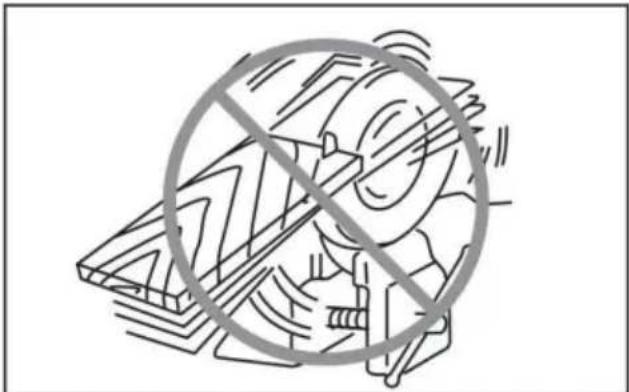

1. Prestare particolare attenzione quando si taglia legno bagnato, legno pressurizzato o alberi che contengono pomelli. Senza ridurre la velocità della lama della sega, mantenere la spingere l'utensile delicatamente per evitare il surriscaldamento delle dentellature e la fusione della plastica durante il taglio.

2. Non tentare di rimuovere il materiale da taglio quando la lama della sega è in movimento. Attendere che la lama della sega si sia fermata completamente prima di afferrare la materiale da taglio.

Anche dopo aver spento l'apparecchio, la lama della sega continuerà a muoversi per un certo tratto.

1. Fare attenzione a non tagliare le unghie.

Controllare che il legno non sia pieno di chiodi e rimuoverli prima di tagliarlo.

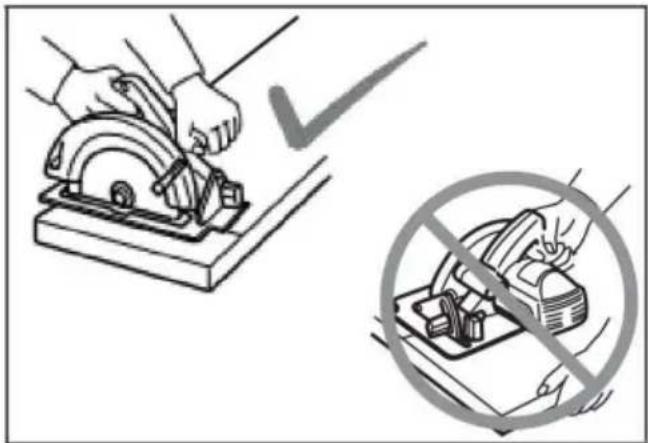

1. Durante il taglio, posizionare il

parte più larga della base della sega circolare elettrica sulla parte del pezzo in lavorazione che è saldamente supportato, non sulla parte che verrà tagliata. Se il pezzo è corto o piccolo, bloccalo. Non cercare di tenere pezzi corti!

1. Prima di riporre l'utensile dopo il taglio, assicurarsi che la parte inferiore il coperchio di protezione è chiuso e la lama della sega è completamente ferma.

2. Non tentare di tagliare con una sega circolare elettrica tenuta all'indietro con una morsa. Ciò è molto pericoloso e può causare incidenti gravi.

1. Alcuni materiali contengono sostanze chimiche tossiche. Fai attenzione a non inalare polvere e evitare il contatto con la pelle. Seguire i consigli di sicurezza del fornitore del materiale.

2. Non fermare la lama della sega esercitando una pressione laterale.

3. Non utilizzare mole abrasive.

4. Utilizzare solo lame per seghe del diametro indicato sull'utensile o specificato nella

istruzioni. L'utilizzo di una lama della sega di dimensioni non corrette può

compromettere la corretta protezione della lama della sega o il funzionamento della protezione

copertura, con conseguenti gravi lesioni personali.

1. Mantenere la lama della sega affilata e pulita. Resina e bitume di legno che si incastrano

sulla lama e indurire può rallentare la sega circolare elettrica e aumentare la

probabilità di rimbalzo. Pertanto, rimuovere il

prima la lama della sega dall'utensile, quindi pulirla con resina e asfalto

solvente, acqua calda o cherosene.

Mantenere pulita la lama della sega. Non usare benzina.

1. Indossare una maschera antipolvere e cuffie protettive quando si utilizzano utensili.

2. Assicurarsi di utilizzare una lama adatta al materiale da tagliare.

3. Utilizzare solo lame per seghe la cui velocità indicata sia uguale o superiore a quella indicata velocità indicata sullo strumento.

Si prega di conservare questo manuale.

Non seguire le norme di sicurezza del prodotto pertinenti per comodità o perché sei

sufficientemente familiare con il prodotto (esperienza acquisita grazie al riutilizzo). Uso improprio

o la mancata osservanza delle norme di sicurezza contenute nel manuale di istruzioni può causare gravi lesioni personali.

Specifiche del prodotto

- A causa del programma di sviluppo in corso, ci riserviamo il diritto di modificare le specifiche senza preavviso.

Articolo n.		80165
Diametro lama		165 MILLIMETRI
Taglioprofondità	90°	57 MILLIMETRI
	45°	42 MILLIMETRI
Velocità a vuoto (giri/min)		4500
Voltaggio		110V / 220V
Livello di sicurezza

Istruzioni per l'uso

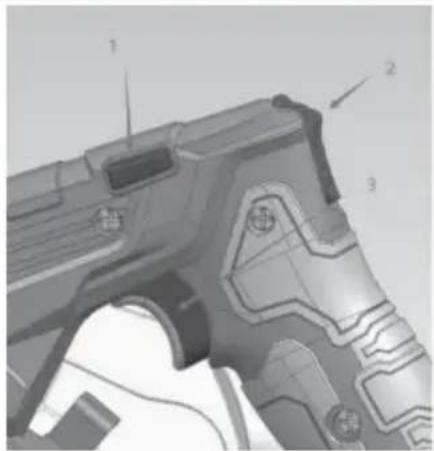

ÿ Funzionamento dell'interruttore

1. Pulsante di blocco;

2. asta di spinta;

3. Cambia;

Nota:

- Prima di accendere l'alimentazione, assicurarsi di controllare che l'interruttore il pulsante è normalmente attivo e si trova nello stato aperto e normalmente chiuso.

Per evitare che l'utente prema accidentalmente il grilletto dell'interruttore,

l'utensile adotta un meccanismo di bloccaggio. Quando è richiesta l'operazione di taglio, il il pulsante di bloccaggio viene spinto da un lato e il pulsante dell'interruttore viene attivato dopo la barra di spinta viene spinta verso l'alto. Quindi è possibile eseguire l'operazione di taglio.

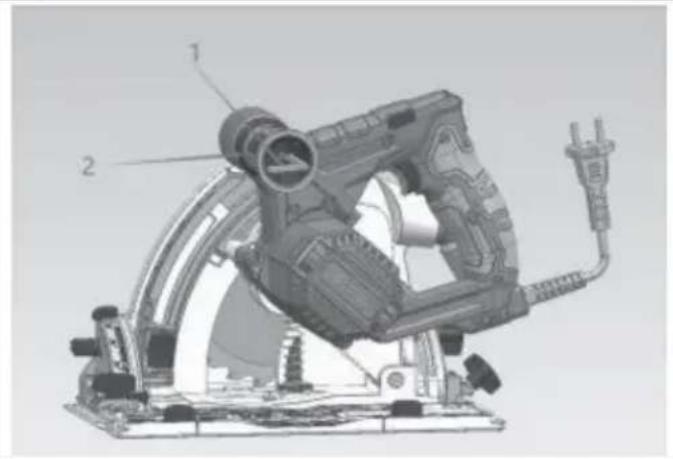

ÿ Conservazione della chiave esagonale

2.Maniglia aggiuntiva

La chiave esagonale è conservata sullo strumento. Per rimuovere la chiave esagonale, estrarla.

Per installare la chiave a brugola, posizionarla sull'impugnatura e inserirla il più possibile.

ÿ Rimuovere o installare la lama della sega

Nota:

• Non utilizzare lame per seghe non conformi alle specifiche indicate nel presente

manuale. • La velocità della

lama utilizzata deve raggiungere almeno la velocità massima a vuoto nel valore di specifica

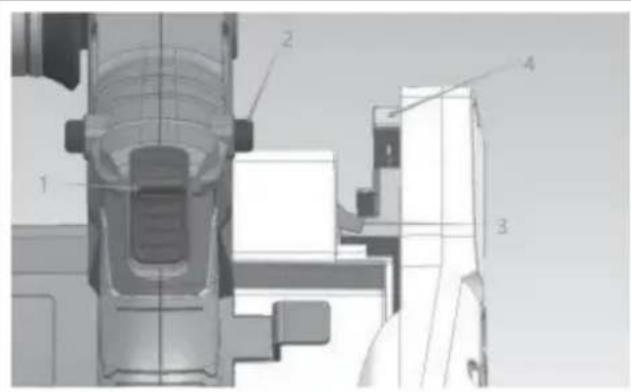

1. Asta di spinta 2. Autobloccante

2. Bordo limitato 4. Regola di profondità

1. Piombo 2. Piombo 3. Fessura di arresto

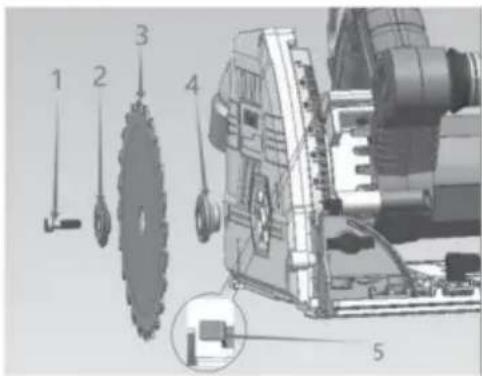

Fase 1: Per facilitare la rimozione della lama della sega, il righello di profondità è progettato con due fessure di guida. Quando si rimuove la lama della sega, spingere il fermo verso destra men si spinge l'asta verso l'alto, spingere la piastra di limite nel percorso della guida 2, rilasciare l'asta di spinta e premere la maniglia verso il basso e la piastra di limite verrà incorporata nella fessura di arresto.

Fase 2: Premere completamente l'autobloccante, ruotare la lama della sega finché non è più possibile girarla, quindi utilizzare una chiave per girare in senso antiorario per allentare la vite del coltello della pressa, quindi rimuovere la vite del coltello della pressa e la piastra di pressione esterna e rimuovere la lama della sega dal fondo.

Se la macchina non si trova nello stato Fase 1 quando si desidera installare la lama della sega, ripetere il passaggio 1 e fare l'opposto del passaggio 2. Bloccare la vite del coltello in senso orario.

1 2 3 4 5

1. Premere la vite

2.Piastra pressa esterna

3.Lama

1. Flangia interna

2. Autobloccante

ÿ Regolare la profondità del taglio

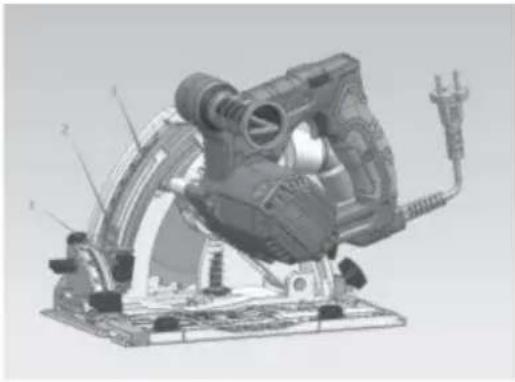

di regolazione della profondità 3.

Calibro di profondità

Premere il pulsante sulla piastra di regolazione della profondità e spostare la scala A/B sulla piastra di regolazione della profondità alla profondità richiesta, rilasciare il pulsante e tornare indietro. (La scala A/ B corrisponde alla profondità di taglio senza guida/con guida) Per rendere il taglio più pulito e sicuro, regolare la profondità di taglio in modo che non sia più di un dente sotto il pezzo in lavorazione.

Utilizzando la giusta profondità di taglio si può ridurre il rischio di lesioni personali causate dal rimbalzo della lama della sega.

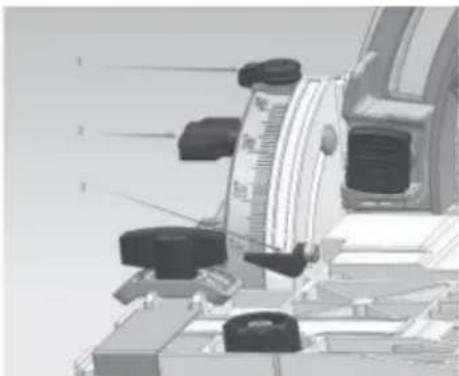

ÿ Taglio smussato

1. Asta superiore

2. Manopola di bloccaggio

3.Puntatore

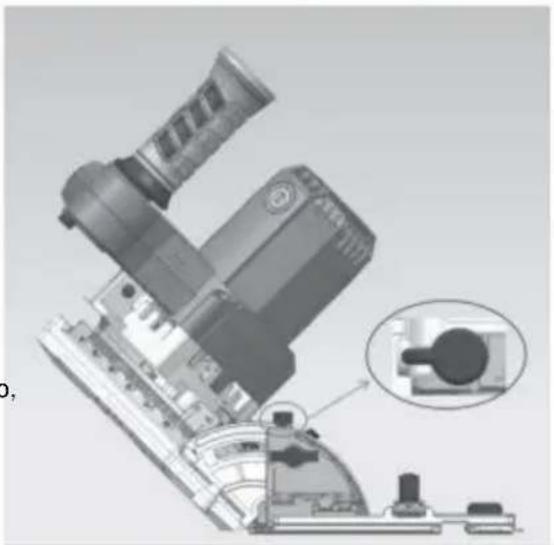

Inclinazione -1°-47°

0°-45°: Allentare il bloccaggio anteriore e posteriore manopole, inclinare la macchina, osservare il puntatore indicando la scala, puntarla verso il punto desiderato Angolo, stringere le manopole di bloccaggio su entrambi i lati, in modo che sia riparato.

-1°/47°: Per ottenere un angolo di taglio obliquo di -1°/47°, gira l'asta superiore per farla apparire come nell'immagine qui sotto, inclinare la macchina, quando l'indicatore indica un angolo di - 1°/47°, stringere le manopole di bloccaggio su entrambi i lati per fissarlo.

Nota:

Riportare la lama della sega all'angolazione corretta per riportare la leva di espulsione nella posizione originale.

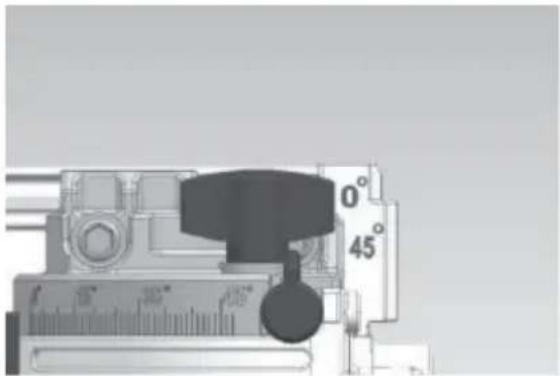

Allineamento a

Allineare la linea di taglio con la linea della scala 0° su la piastra di base quando viene eseguito un taglio a 0°, e allineare la linea di taglio con la linea della scala a 45° su la piastra di base quando si esegue un taglio a 45°.

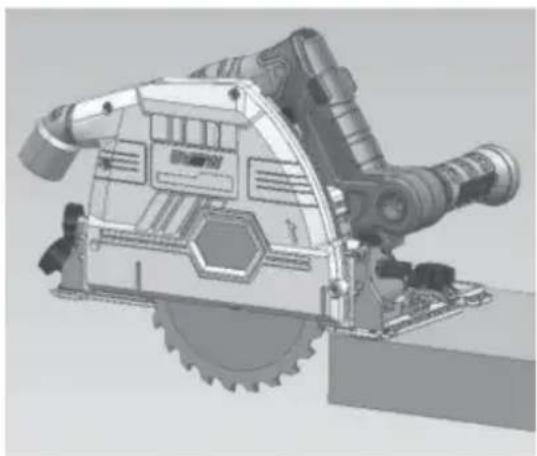

ÿ taglio (segatura convenzionale) Attenzione:

Assicurati di muovere delicatamente lo strumento in avanti in un linea retta. Applicando una pressione eccessiva al

L'utensile o la torsione dell'utensile possono causare il malfunzionamento del motore surriscaldare e causare il rimbalzo dell'utensile, con il rischio potenziale di gravi lesioni.

Non posizionare mai nessuna parte del corpo sotto la base dell'utensile durante il taglio, soprattutto nella

inizio del taglio.

In caso contrario, potrebbero verificarsi gravi lesioni.

La lama della sega è esposta sotto la base dell'utensile.

Tieni gli utensili. Questo utensile è dotato sia di un'impugnatura ausiliaria che di una maniglia. Utilizzare entrambe le maniglie contemporaneamente è il modo migliore per afferrare l'utensile. Se entrambe le mani sono sulla sega circolare, la lama non le taglierà. La parte anteriore della base è posizionata sul pezzo da lavorare per il taglio senza alcun contatto con la lama della sega. Quindi, avvia l'utensile in base al funzionamento dell'interruttore e attendi che la lama della sega raggiunga la massima velocità. Ora, premi delicatamente la testa della sega circolare verso il basso fino alla profondità di taglio preimpostata, quindi sposta semplicemente l'utensile in avanti sulla superficie del pezzo da lavorare per mantenerlo liscio e piatto fino al completamento dell'operazione di taglio.

Per rendere il taglio più pulito, assicurarsi che l'utensile tagli in linea retta e a una velocità di avanzamento costante. Se la linea di taglio effettiva è

diversa dalla linea di taglio pianificata, non tentare di girare o spingere l'utensile indietro sulla linea di taglio pianificata in origine. Ciò potrebbe causare l'inceppamento della lama della sega e il rimbalzo dell'utensile o eventualmente lesioni gravi. Rilasciare l'interruttore, attendere che la lama della sega si fermi e quindi tirare indietro l'utensile.

Allineare l'utensile con la nuova linea di taglio e ricominciare a tagliare. Quando si determina posizione di taglio, cercare di evitare di esporre l'operatore a detriti e segatura spruzzati dalla motosega. Indossare occhiali di sicurezza per evitare lesioni.

ÿ Quando si utilizza la guida di scorrimento (accessori opzionali)

1 2 3

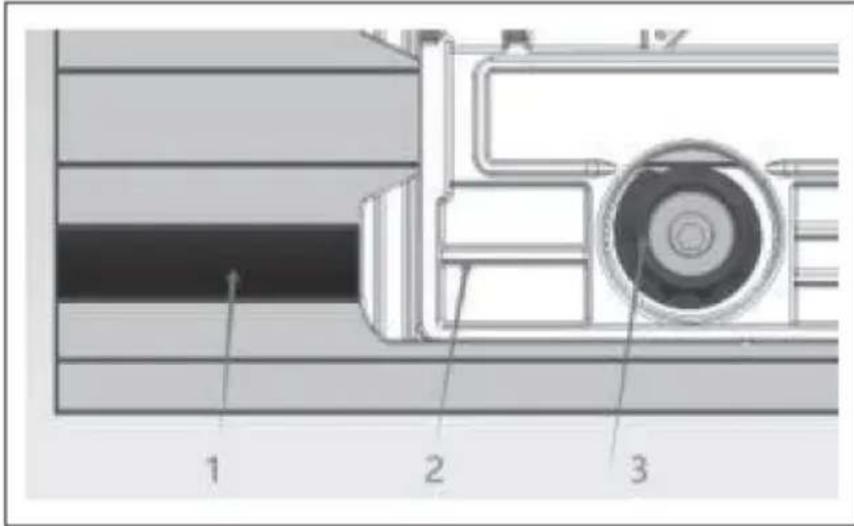

1. Guida di scorrimento
2. Piastra inferiore
3. Ruota eccentrica

Posizionare l'utensile all'estremità della guida. Girare i due eccentrici

ruote sulla base dell'utensile in modo che l'utensile possa scorrere senza problemi. Tenere gli utensili.

L'utensile è dotato sia di un'impugnatura secondaria che di un'impugnatura. Utilizzando entrambi

impugnature contemporaneamente è il modo migliore per afferrare l'utensile. Aprire l'utensile, premere l'utensile verso il basso fino alla profondità di taglio preimpostata (la linea della scala B sulla scheda di regolazione della profondità corrisponde alla profondità di taglio quando è presente una guida), quindi tagliare.

ÿ righello guida (facoltativo)

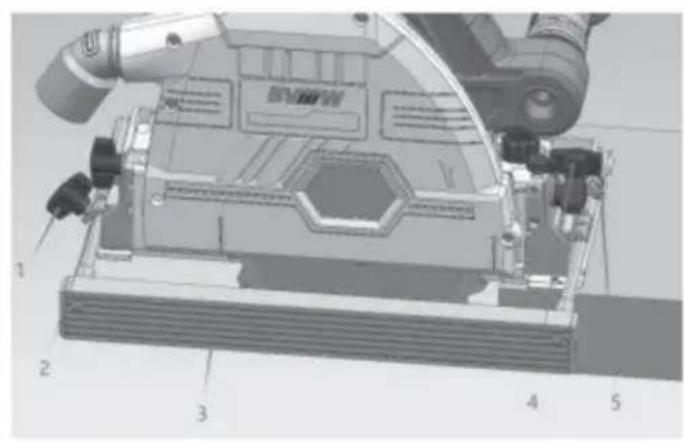

1\4. Premere la manopola della regola

1. Piastra di pressione posteriore 3. Righello guida 5. Piastra di pressione anteriore

I calibri angolari possono essere utilizzati per tagli obliqui a diverse angolazioni. Una guida consente di effettuare tagli dritti più precisi. Basta inserire il righello guida nella scanalatura riservata sulla piastra inferiore e bloccare la manopola del righello della pressa, il righello guida può essere premuto saldamente premendo le piastre del righello della pressa anteriore e posteriore e regolato all'interno e all'esterno in base alla larghezza di taglio richiesta, in modo che sia possibile un taglio ripetuto della stessa larghezza.

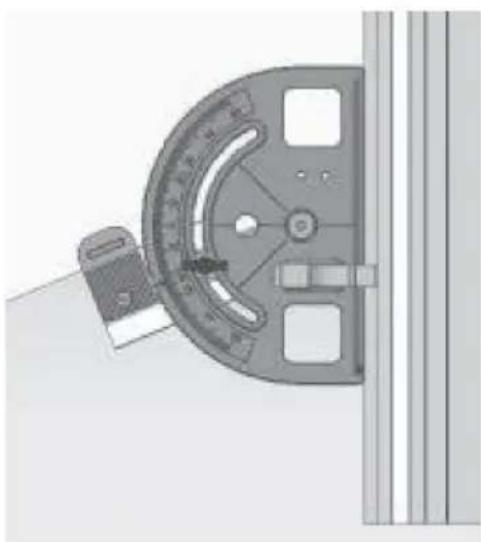

ÿ Misuratore d'angolo (accessori opzionali)

I calibri angolari possono essere utilizzati per tagli obliqui a diverse angolazioni.

- Prima di preparare l'ispezione o la manutenzione, assicurarsi di spegnere l'interruttore e scollegare l'utensile.

Pulire il coperchio protettivo per garantire la rimozione della segatura accumulata che possono impedire il funzionamento del sistema di copertura protettiva. Una copertura protettiva sporca sistema di copertura può limitarne il funzionamento, causando gravi lesioni. Il più efficace modo per completare la pulizia è usare aria compressa. Se si soffia via la segatura la copertura protettiva, assicurarsi di indossare occhiali di sicurezza e respiratori adeguati protezione.

Non utilizzare benzina, benzene, diluenti, alcol o materiali simili per pulire utensili. In caso contrario, l'utensile potrebbe scolorirsi, deformarsi o incrinarsi.

Regola la precisione del taglio a 45° e del taglio verticale

Questa regolazione è stata completata prima che il prodotto lasciasse la fabbrica.

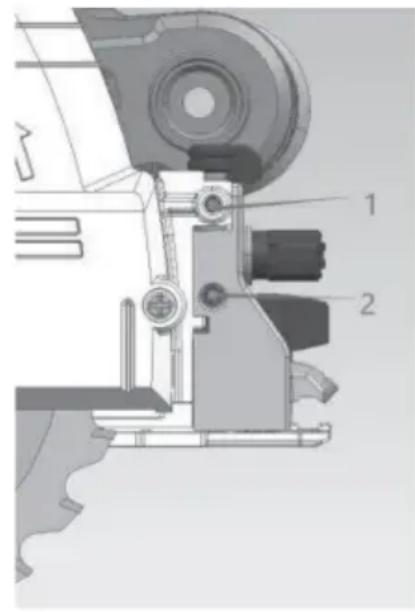

Tuttavia, se l'utensile è spento, utilizzare la chiave esagonale per regolare la vite di regolazione e controllare la lama della sega a 90° o 45° con un righello a tre bordi e un righello angolare.

1. Regolare il taglio a 45°;

2.Regola la verticale

Taglio angolare

Sostituzione della spazzola di carbone

Sostituisci e controlla regolarmente le spazzole di carbone. Entrambe le spazzole devono essere sostituite contemporaneamente. Si prega di utilizzare solo la stessa spazzola di carbone.

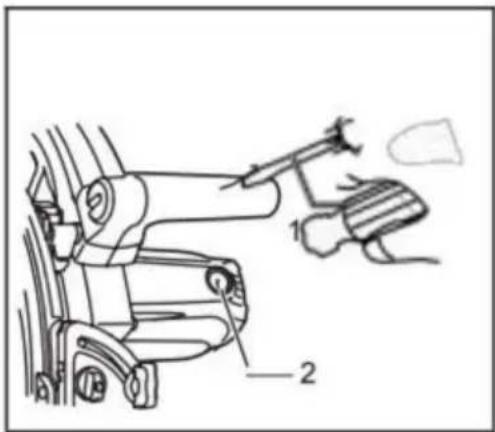

Rimuovere il coperchio del morsetto della spazzola di carbone con un cacciavite. Rimuovere il spazzola di carbone usurata, inserirne una nuova e serrare il tappo.

Questi accessori o dispositivi sono destinati all'uso con gli utensili elettrici elencati in questa specifica. Se vengono utilizzati altri accessori o dispositivi, esiste il rischio di infortunio. Gli accessori o i dispositivi opzionali possono essere utilizzati solo per scopo specificato.

Guida di scorrimento

• Righello guida
- Misuratore d'angolo

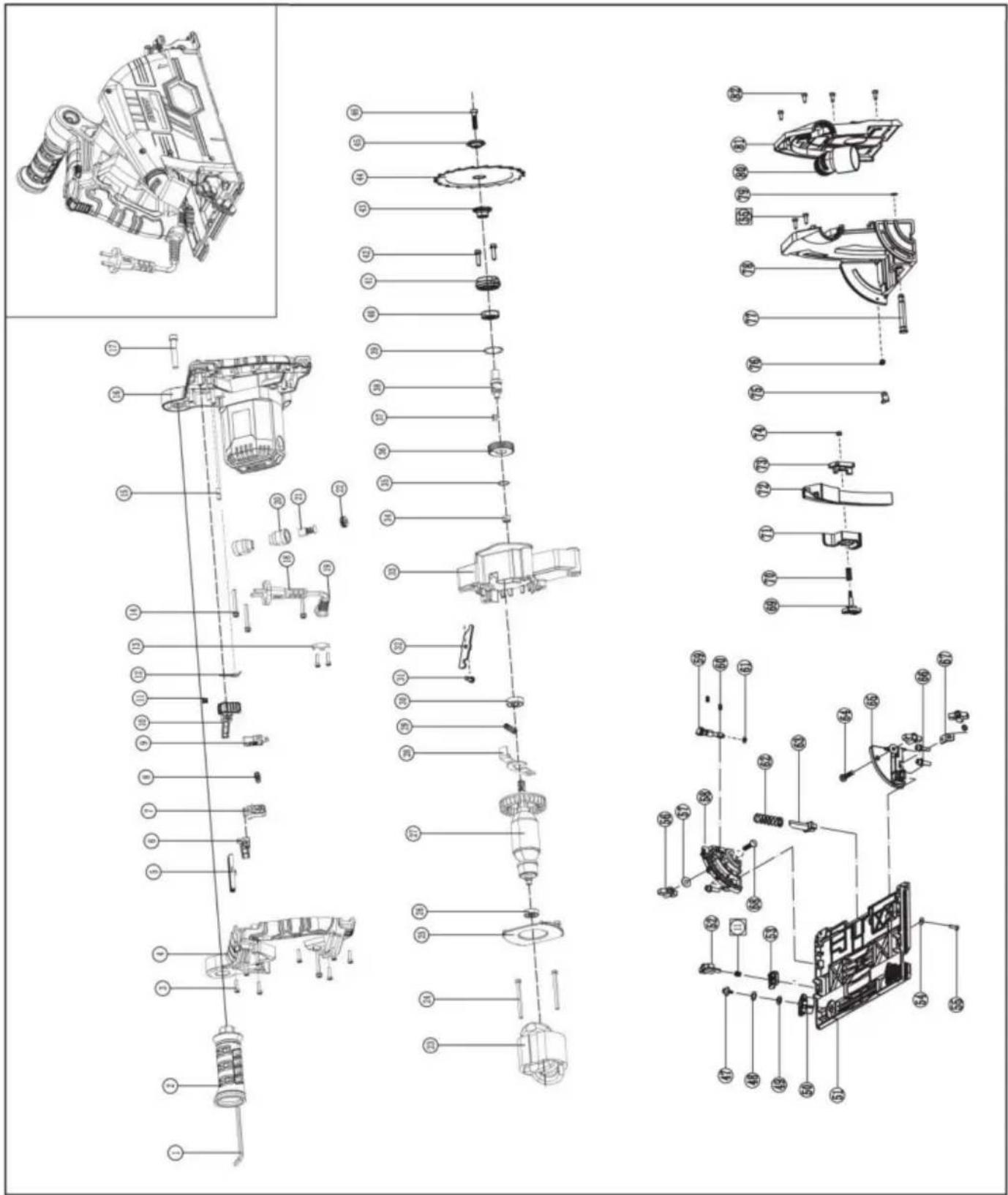

80165 Smontaggio delle parti
Nome	della parte della figura	QTY Fig Nome parte			Quantità
1	chiave esagonale	1	43	Flangia interna	1
2	Maniglia ausiliaria	1	44 Lama da 165 MM		1
3	Testa a croce autofilettante vite ST4*16	8 45	Flangia esterna		1
4	Copertura della maniglia	-1	-46	Vite di pressione M6x20 (equivalente a grado 12.9)	-1
5	Chiusura a scatto	1	47	Vite a testa cilindrica esagonale M5x12 (tripletta) rondella piana 15	2
6	Asta guida interruttore	1	48	Rondella piana 8.3*15.2*1.2	2
7	Pulsante di commutazione	1	49	Rondella ondulata	2
8	Molla dell'interruttore	1	50	Ruota eccentrica	2
9	Interruttore	-1	-51	Piastra di base	-1
10	Asta di spinta	1	52	Premere la manopola	2
11	Molla dell'asta di spinta 0,5*7*20*5,2	3 53		Piastra di stampaggio anteriore	1
12	Molla di torsione 13	1	54	Rondella piana 4 x 12 x 1	1
Piastra di pressatura del cavo		1	55	Vite autofilettante a testa bombata con testa a croce	5
				ST4*12
14	Vite a testa cilindrica conica M5*40 (triplicare)	-4 56		Manopola di bloccaggio	-2
15	Colonna in gomma 5.5*9 (RIMOSSO)	2 57		Rondella pianay 6*y16*1	2
16	Carcassa motore 17	1	58	Zampa anteriore	1
Vite	a testa esagonale M8*45	1	59 Asta di sollevamento		1
18	Cavo	1	60 Vite di fissaggio M5×10		2
19	Guaina del cavo	-1	61	Guarnizione di tenuta d1=5 d2=2,5	-1
20	Portaspazzole	2 62		Molla di ritorno	1
21	Spazzola di carbone	2 63	Telaio a molla		1
22	Coperchio portaspazzole	2 64		Piccolo diametro quadrato semicircolare vite M6x25	1
23	Statore 72*45	1	65 Zampa posteriore		1
24	Testa a croce autofilettante vite ST5*58	-2 66		Vite a testa cilindrica esagonale M6x20 (tripla)	-4
25	parabrezza	1	67 Piastra di pressione posteriore		1
26	Cuscinetto a sfere 608	1	68	Piccolo diametro quadrato semicircolare vite M6x30	1
27	rotor	1	69 Pulsante		1
28	autobloccanti	1	70 Molla pulsante 1*8*28*y8.5		1
29	Molla autobloccante	-1	71	Piastra di regolazione della profondità	-1
30	Cuscinetto a sfere 6000	1	72	Profondimetro	1
31	Vite a testa bombata a croce M5*15	1	73 Nastro di fissaggio		1
32	Piastra limite	1	74	Controdado M4	1
33	Scatola ingranaggi	1	75	Puntatore	1
34	Cuscinetto a rulli HK0808	-1	76	Vite a testa bombata a croce M4 x 8	-1
35	Anello di ritegno dell'albero 15	1	77	Spillo	1
36	Grande ingranaggio	1	78 Sede alloggiamento testa		1
37	Chiave piatta 5*5*8	1	79 Anello di ritegno dell'albero 8		1
38	Mandrino	1	80	Tubo di polvere	1
39	Anello di ritegno per fori 28	-1	81	Copricapo	-1
40	Cuscinetto a sfere 6001	1	82	Vite a testa cilindrica Phillips M4 x 10	5
41	Copertina anteriore	1
42	Vite a testa cilindrica conica M5*15 (triplicare)	2

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Rappresentante della CE

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francoforte sul Meno.

RAPPRESENTANZA DEL REGNO UNITO

CONSULENZA YH LIMITATA.

C/O YH Consulting Limited Ufficio 147, Centurion House, Via Roma, 101, 00186 Roma, Italia

VEVOR®

TOUGH TOOLS, HALF PRICE

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE
