BRUKSANVISNING WTS210F Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

ELEKTRISK BORDSSÅG ANVÄNDARMANUAL

MODELL: WTS210F

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

"Spara hälften", "Halva priset" eller andra liknande uttryck som används av oss representerar endast en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att verifiera noggrant när du gör en beställning hos oss om du sparar faktiskt hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

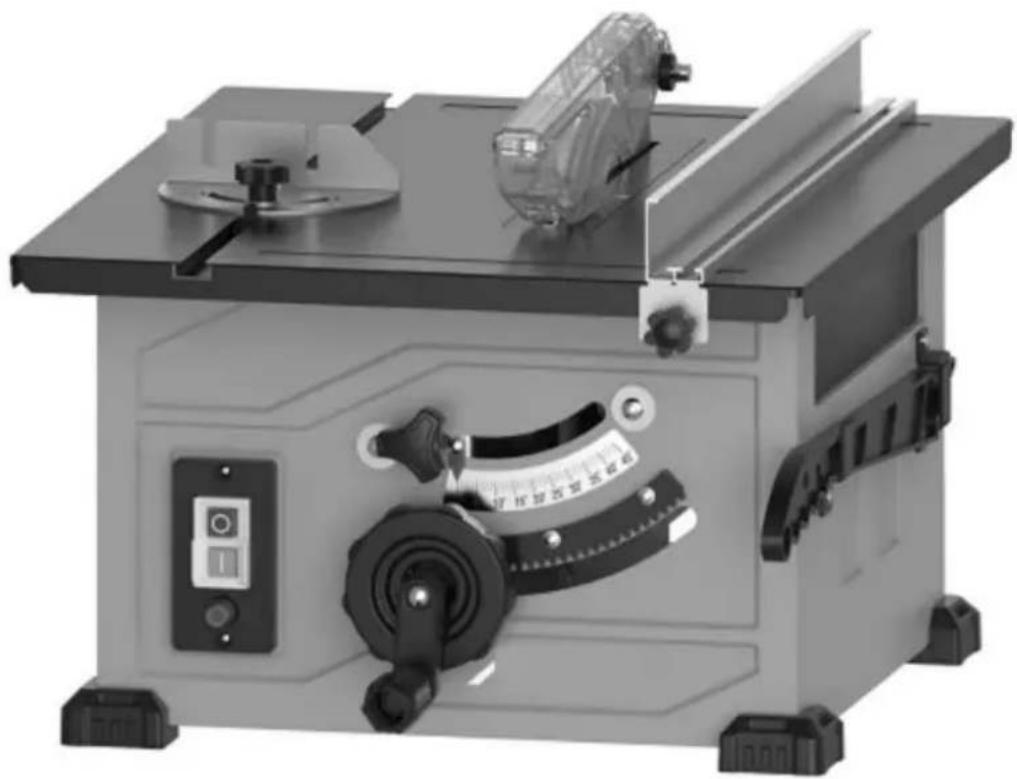

ELEKTRISK BORDSSÅG

MODELL: WTS210F

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Innehållsförteckning

Allmänna säkerhetsregler----3

Säkerhetsinstruktioner för bordssågar----4

Ytterligare säkerhetsregler 7

Symboler----10

Ordlista med villkor 13

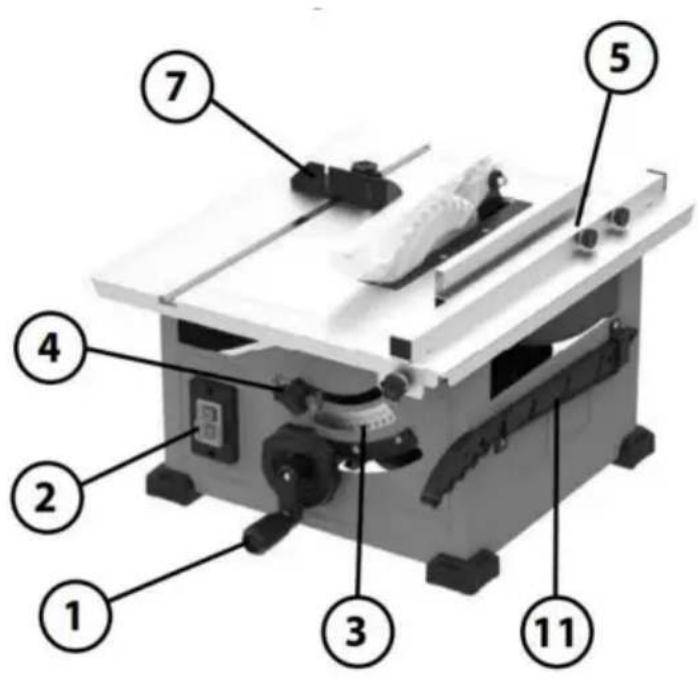

Lär känna din bordssåg ----14

Uppackning och kontroll av innehåll----15

Montering----17

Förvaring, transport och montering----19

Justeringar----20

Grundläggande användning av bordssåg----20

Underhålla din bordssåg----27

Felsökning----29

TEKNISKA DATA----30

WARNING

En del damm som skapas av kraftslipning, sågning, slipning, borrning och andra byggaktiviteter innehåller kemikalier som är kända för att orsaka cancer, fosterskador eller andra reproduktionsskador.

Några exempel på dessa kemikalier är:. Bly från blybaserade färger,. Kristallin kiseldioxid

från tegel och cement och andra murverksprodukter, och.

Arsenik och krom från kemiskt

behandlat virke.

Din risk från dessa exponeringar varierar beroende på hur ofta du utför den här typen av arbete. För att minska din exponering för dessa kemikalier: arbeta i ett väl ventilerat utrymme och arbeta med godkänd säkerhetsutrustning, till exempel de dammasker som är speciellt utformade för att filtrera bort mikroskopiska partiklar.

Undvik långvarig kontakt med damm från kraftslipning, sågning, slipning, borrning och andra byggaktiviteter. Bär skyddskläder och tvätta utsatta områden med tvål och vatten. Att låta damm komma in i munnen eller ögonen eller ligga på huden kan främja absorptionen av skadliga kemikalier.

Allmänna säkerhetsregler

Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som medföljer detta elverktyg. Underlåtenhet att följa alla instruktioner nedan kan leda till

elektriska stötar, brand och/eller allvarliga skador.

SPARA ALLA VARNINGAR OCH INSTRUKTIONER FÖR FRAMTIDA REFERENS.

Termen "elverktyg" i varningarna syftar på ditt nätdrivna (sladd) elverktyg eller batteridrivna (sladdlösa) elverktyg.

SÄKERHET FÖR ARBETSOMRÅDE

Håll arbetsområdet rent och väl upplyst. Rörigt eller mörka områden inbjuder till olyckor.

påverkad av droger, alkohol eller mediciner. Ett ögonblick av ouppmärksamhet under drift elverktyg kan leda till allvarliga personskador.

Använd inte elverktyg i explosiva miljöer, såsom i närvarð Använd personlig skyddsutrustning. Använd alltid av brandfarliga vätskor, gaser eller damm. Elverktyg skapaögonskydd. Skyddsutrustning såsom

gnistor som kan antända damm eller ångor.

Håll barn och åskådare borta under tiden använda ett elverktyg. Distraktioner kan orsaka du att tappa kontrollen.

ELEKTRISK SÄKERHET

Elverktygskontakter måste matcha uttaget. Ändra aldrig kontakten i alla fall. Använd inte alla adapterkontakter med jordade (jordade) elverktyg. Omodifierade pluggar och matchande uttag minskar risken för elektriska stötar.

Undvik kroppskontakt med jordad eller jordad ytor, såsom rör, radiatorer, spisar och kylskåp. Det finns en ökad risk för elektrisk stöt om din kropp är jordad eller jordad.

Utsätt inte elverktyg för regn eller våta förhållanden. Vatten som kommer in i ett elverktyg kommer att öka risken för elektriska stötar.

Missbruk inte sladden. Använd aldrig sladden till bära, dra eller koppla ur elverktyget. Håll sladden borta från värme, olja, vassa kanter eller rörliga delar. Skadade eller intrasslade sladdar ökar risken för elektriska stötar.

När du använder ett elverktyg utomhus, använd en förlängningssladd lämplig för utomhusbruk.

Användning av en sladd som är lämplig för utomhusbruk minska risken för elektriska stötar.

Om man använder ett elverktyg på en fuktig plats oundvikligt, använd en jordfelsbrytare (GFCI) skyddad källa. Användning av en GFCI minskar risken för elektriska stötar.

PERSONLIG SÄKERHET

Var uppmärksam, titta på vad du gör och använder sunt förnuft när du använder ett elverktyg. Använd inte ett elverktyg när du är trött eller

Använd personlig skyddsutrustning. Använd alltid ägonskydd. Skyddsutrustning såsom som dammask, halkfria skyddsskor, hjälm eller hörselskydd som används för lämpliga förhållanden kommer att minska personskador.

Förhindra oavsiktlig start. Se till att strömbrytaren är i avstängt läge innan du ansluter till strömkälla och/eller batteripaket, plockning upp eller bära verktyget. Bär elverktyg med fingret på strömbrytaren eller strömförande elverktyg som har strömbrytaren på inbjuder till olyckor.

Ta bort eventuell justeringsnyckel eller skiftnyckel innan slå på elverktyget. En skiftnyckel eller en nyckel kvar ansluten till en roterande del av elverktyget kan leda till personskada.

Överdriv inte. Håll rätt fotfäste och balans hela tiden. Detta möjliggör bättre kontroll av elverktyget i oväntade situationer.

Klä dig ordentligt. Bär inte löst sittande kläder eller smycke. Behåll ditt hår, kläder och handskar borta från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.

Om enheter tillhandahålls för anslutning av dammsugning och uppsamlingsanläggningar, se till att dessa är anslutna och används på rätt sätt. Användning av dammuppsamling kan minska dammrelaterad faror.

aLåt inte förtrogenhet uppnås genom frekvent användning av verktyg gör att du kan bli självbelåten och ignorera verktygssäkerhetsprinciperna. En slarvig handling kan orsaka allvarliga skador inom en bråkdel av en sekund.

ANVÄNDNING OCH SKÖTSEL AV ELVERKTYG

Tvinga inte elverktyget. Använd rätt elverktyg för din applikation. Det korrekta elverktyg kommer att göra jobbet bättre och säkrare på räntan som den designades för.

Allmänna säkerhetsregler

Använd inte elverktyget om strömbrytaren gör det

inte slå på och av den. Alla elverktyg som inte kan styras

med strömbrytaren är farliga

och måste repareras.

bearbetade elverktyg.

^3 Håll skärverktyg vassa och rena. Ordentligt

underhållna skärverktyg med vassa skäreggar

är mindre benägna att binda och är lättare att kontrollera.

Koppla bort kontakten från strömkällan

och/eller ta bort batteripaketet, om det är löstagbart, från

elverktyget innan du gör några justeringar, byter tillbehö

eller förvarar

elverktyg. Sådana förebyggande säkerhetsåtgärder

minska risken för att elverktyget startas av misstag.

Använd elverktyget, tillbehören och verktygsbitarna

etc. i enlighet med dessa instruktioner, ta

hänsyn till arbetsförhållandena och det arbete som ska

utföras. Användning av elverktyget för

andra operationer än de avsedda skulle kunna

resultera i en farlig situation.

Förvara inaktiva elverktyg utom räckhåll för barn och låt

inte personer som inte är bekanta med dem

elverktyget eller dessa instruktioner för att använda

elverktyget. Elverktyg är farliga

i händerna på outbildade användare.

Håll handtag och greppytor torra, rena och fria från olja

Toch fett. Hal

handtag och greppytor inte tillåter

säker hantering och kontroll av verktyget i oväntade

situationer.

SERVICE

Underhåll elverktyg och tillbehör. Checkfor

felinriktning eller bindning av rörliga delar, brott på dela

och andra tillstånd

som kan påverka elverktygets funktion. Om

skadat, låt elverktyget repareras innan

använda. Många olyckor orsakas av dåligt underhåll

Låt en kvalificerad person serva ditt elverktyg

reparera person som endast använder identiska

reservdelar. Detta kommer att säkerställa att säkerheten för

elverktyget underhålls.

Säkerhetsanvisningar för bordssågar

SKYDDSRELATERADE VARNINGAR

Håll skydd på plats. Skyddar måste vara i fungerande

skick och vara korrekt monterade. A

skydd som är löst, skadat eller inte fungerar

korrekt måste repareras eller bytas ut.

Använd alltid sågbladsskydd, klyvkniv och

för varje genomskärningsoperation. För

genomskärningsoperationer där sågbladet

skär helt igenom arbetsstyckets tjocklek, skyddet och andra

säkerhetsanordningar

hjälpa till att minska risken för skador.

Sätt omedelbart tillbaka skyddssystemet

efter att ha slutfört en operation (som rabbing, dadoing

eller omsågning av snitt) som kräver borttagning av

skyddet, klyvkniven

och/eller. Vakten, klyvkniv, och hjälp till

minska risken för skador.

Se till att sågbladet inte kommer i kontakt med

skydd, klyvkniv eller arbetsstycket före

strömbrytaren är påslagen. Oavsiktlig kontakt med dessa

föremål med sågbladet kan orsaka en farlig

skick.

Justera klyvkniven enligt beskrivningen i denna

bruksanvisning. Felaktigt avstånd, positionering

och inriktning kan göra klyvkniven ineffektiv för att minska

sannolikheten för kast.

För klyvkniven och för att fungera måste de vara det

engagerad i arbetsstycket.

Klyvkniven och är ineffektiva vid skärning av arbetsstycken

som är för korta för att kunna kopplas in med

klyvkniven och anti-kickback-anordningen.

Under dessa förhållanden kan en bakslag inte vara

förhindras av klyvkniven och anti-bakslag

enhet.

Säkerhetsanvisningar för bordssågar

Använd lämpligt sågblad för klyvningen

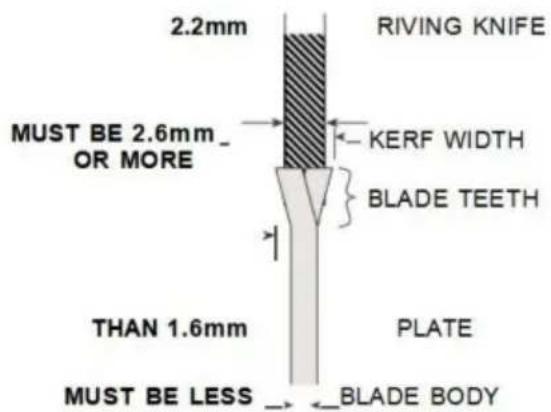

kniv. För att klyvkniven ska fungera korrekt, sågbladets diameter måste matcha den lämpliga klyvkniven och sågbladets kropp måste vara tunnare än tjockleken på klyvkniven och sågbladets skärbredd måste vara bredare än klyvknivens tjocklek.

KLIPPNINGSPROCEDURER VARNINGAR

Placera aldrig fingrarna eller

i närheten eller i linje med

sågbladet. Ett ögonblick av ouppmärksamhet eller ett glidning kan rikta handen mot sågbladet och resultera i allvarliga personskador.

Mata in arbetsstycket i sågbladet eller fräsen endast mot rotationsriktningen. Mata arbetsstycket i samma riktning som

sågbladet roterar ovanför bordet kan resultera i arbetsstycket och din hand som dras in i sågbladet.

Använd aldrig geringsmätaren för att mata arbetsstycket vid rivning och använd inte rivningen staket som längdstopp vid tvärkapning med

geringsmätaren. Styra arbetsstycket med

slitstaket och geringsmättet samtidigt

ökar sannolikheten för att sågklingan binder sig och bakslag.

Vid rivning, applicera alltid arbetsstycket matningskraft mellan staketet och sågen

blad. Använd en tryckpinne när avståndet mellan staketet och sågbladet är mindre än

150 mm, och använd ett tryckblock när detta avständ är mindre än 50 mm. "Arbetshjälpande" anordningar kommer att hålla din hand på säkert avständ från sågbladet.

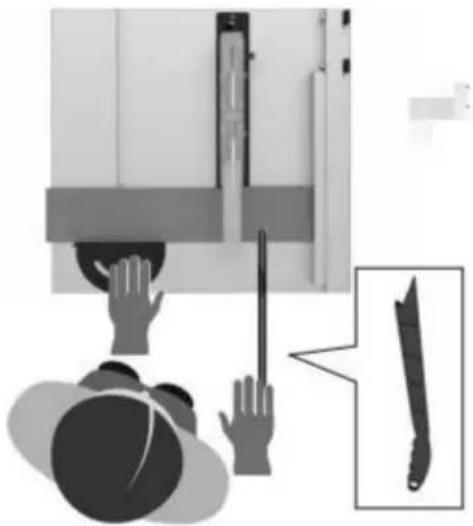

Använd endast den trycksticka som tillhandahålls av tillverkaren eller konstruerad i enlighet med

instruktionerna. Denna tryckstav ger tillräckligt med avständ för handen från sågbladet.

Använd aldrig en skadad eller skuren tryckpinne. A skadad tryckpinne kan gå sönder och orsaka din handen för att glida in i sågbladet.

Utför ingen operation "frihand". Använd alltid antingen klyvstängslet eller geringen mätare för att positionera och styra arbetsstycket.

"Frihand" betyder att du använder dina händer för att stöd eller styra arbetsstycket, i stället för ett rivstängsel eller geringsmätare. Frihandssågning leder till felinriktning, bindning och kast.

Räck aldrig runt eller över en roterande såg blad. Att sträcka sig efter ett arbetsstycke kan leda till oavsiktlig kontakt med det rörliga sågbladet.

Tillhandahåll stöd för hjälparbetsstycket baksidan och/eller sidorna av sågbordet under långa och eller breda arbetsstycken för att hålla dem jämna. En lång och/eller brett arbetsstycke har en tendens att svänga på bordets kant, vilket orsakar förlust av kontroll, såg bladbindning och kast.

Mata arbetsstycket i jämn takt. Gör inte det böja eller vrida arbetsstycket. Om stopp uppstår, stäng av verktyget omedelbart, dra ur kontakten verktyg och rensa trassel. Fastnar sågbladet av arbetsstycket kan orsaka kast eller stopp motor.

Ta inte bort bitar av avskuret material medan sågen är igång. Materialet kan fastna mellan staketet eller innanför stängslet

sågbladsskydd och sågbladet drar din fingrarna i sågbladet. Stäng av sägen och vänta tills sågbladet stannar innan du tar bort den material.

Använd ett extra staket i kontakt med bordet topp vid rivning av arbetsstycken mindre än 2 mm

tjock. Ett tunt arbetsstycke kan kila sig under revan staket och skapa ett kast.

BACKORSAKER OCH RELATERADE VARNINGAR

tBakslag är en plötslig reaktion av arbetsstycket pga till ett klämt, fastklämt sågblad eller felinriktad linje snitt i arbetsstycket i förhållande till sågen klinga eller när en del av arbetsstycket binder sig mellan sågklingan och klyvstaket eller annat fast föremål.

Oftast under kast är arbetsstycket lyfts från bordet av den bakre delen av sågen bladet och drivs mot operatören.

Kickback är resultatet av felaktig användning av såg och/eller felaktiga driftsprocedurer eller förhållanden och kan undvikas genom att vidta lämpliga försiktighetsåtgärder som ges nedan.

Stå aldrig direkt i linje med sågbladet.

järiv arbetsstycket med hög hastighet mot någon som står framför och i linje med sågen blad.

Säkerhetsanvisningar för bordssågar

Räck aldrig över eller baksidan av sågbladet att dra eller stödja arbetsstycket. Tillfällig

kontakt med sågbladet kan uppstå eller kast kan dra in fingrarna i sågbladet.

Håll och tryck aldrig på arbetsstycket skärs av mot det roterande sågbladet.

Trycka arbetsstycket som skärs av mot sågbladet kommer att skapa ett bindande tillständ och kast.

Rikta in stängslet så att det är parallellt med sågen blad. Ett felinriktat staket kommer att klämma arbetsstycket mot sågbladet och skapa kast.

Använd en fjäderbräda för att styra arbetsstycket mot bordet och staket när

göra icke-genomgående snitt som t.ex rabbing, dadoing eller omsågning av snitt. A

fjäderbräda hjälper till att kontrollera arbetsstycket in händelsen av en kast.

Var extra försiktig när du gör ett snitt i blinda områden på sammansatta arbetsstycken. Det utskjutande sågbladet kan skära av föremål som kan d bakslag.

Stöd stora paneler för att minimera risken för sågklingan kläms och kast. Stora paneler tenderar att sjunka under sin egen vikt. Support(er) måste placeras under alla delar av panelen överhängande bordsskivan.

Var extra försiktig när du skär ett arbetsstycke som är vriden, knuten, skev eller inte ha en rak kant för att styra den med en gering mätare eller längs staketet. En skev, knuten eller vridet arbetsstycke är instabilt och orsakar felinriktning av skäret med sågbladet, bindning och bakslag.

Kapa aldrig mer än ett arbetsstycke, staplat vertikalt eller horisontellt. Sågbladet kunde plocka upp en eller flera bitar och orsaka kast.

När du startar om sågen med sågbladet i arbetsstycket, centrera sågbladet i skäret så att sågtänderna inte griper in i material. Om sågbladet fastnar kan det lyfta upp arbetsstycke och orsaka kast när sågen är startat om.

Håll sågklingorna rena, vassa och med tillräckligt ställ. Använd aldrig skeva sågblad eller såg blad med spruckna eller trasiga tänder. Skarp och korrekt inställda sågblad minimerar fastsättning, stopp och kast.

BORDSÅG FUNGERAR PROCEDUR VARNINGAR

Stäng av bordssågen och koppla ur nätsladd när du tar bort bordsinsatsen, byter sågblad eller gör justeringar av klyvkniven, anti-back-anordningen

eller sågbladsskydd, och när maskinen är lämnas obevakad. Försiktighetsåtgärder kommer undvika olyckor.

Lämna aldrig bordssågen igång utan uppsikt. Stäng av den och lämna inte verktyget förrän det stannar helt. En obevakad löpsåg är en okontrollerad fara.

Placera bordssågen på ett väl upplyst och plant område där du kan bibehålla bra fotfäste och balans. Den bör installeras i ett område som ger tillräckligt med utrymme för att enkelt hantera storleken på ditt arbetsstycke. Trånga, mörka områden och ojämna hala golv leder till olyckor.

Rengör ofta och ta bort sågspån från under sågbordet och/eller dammuppsamlingen anordning. Ansamlat sågspån är brännbart och kan självantända.

Bordssågen måste säkras. En bordssåg som inte är ordentligt fastsatt kan röra sig eller välta.

Ta bort verktyg, trärester etc. från bord innan bordssågen slås på. Distraktion eller potentiellt stopp kan vara farligt.

Använd alltid sågklingor med rätt storlek och form (diamant kontra rund) av bersåhål.

Sågblad som inte matchar sågens monteringshårdvara kommer att gå utanför mitten, vilket orsakar förlust av kontroll.

Använd aldrig skadat eller felaktigt sågblad monteringsorgan såsom flänsar, sågbladsbrickor, bultar eller muttrar. Dessa monteringsorgan är speciellt utformade för din såg för säker drift och optimal prestanda.

Stå aldrig på bordssågen; använd den inte som en tramppall. Allvarlig skada kan uppstå om etverktyget tippas eller om skärverktyget oavsiktligt kontaktade.

Se till att sågbladet är monterat på rotera i rätt riktning. Använd inte slipskivor, stålborstar eller slipskivor på en bordssåg. Felaktig sågbladsinstallation eller användning av tillbehör rekommenderas inte

kan orsaka allvarliga skador.

SPARA DESSA INSTRUKTIONER

Ytterligare säkerhetsregler

GÖR VERKSTADEN BARNSÄKER med hänglås, huvudströmbrytare.

Använd endast rekommenderade tillbehör. Använd endast tillbehör som rekommenderas av tillverkaren av din modell. Andra tillbehör kan vara farliga.

Använd inga knivar eller andra skärverktyg märkt för en arbetshastighet mindre än 5000 RPM Risk för allvarliga skador.

Se till att kniven eller annat skärverktyg, brickor och spindelmutter är korrekt installerade. Hänvisning instruktioner för borttagning och installation av bladet.

Använd aldrig sågen om inte rätt insats är installerad. till att bordsinsatsen är

jämnt med eller något under bordsytan framtill och spola till något ovanför baksidan av insatsen.

Inspektera alltid bordsågen före varje användning. Om någon del av din såg saknas, fungerar felaktigt eller har blivit skadad eller trasig (som motorn strömbrytare eller annan manöverkontroll, en säkerhetsanordning eller nätsladden), upphör omedelbart att tills den särskilda delen är propreparerad eller ersatt.

Plast och sammansättning (som hårdpapp) material kan skäras på din såg. Men eftersom dessa vanligtvis är ganska hårda och hala, kanske de inte stoppar en kast. Var därför särskilt uppmärksam på att följa korrekta installations- och skärningsprocedurer för rivning. Gör inte det

stå, eller tillåta någon annan att stå, i linje med en potent kast.

Var extra försiktig när skyddsanordningen är borttagna för omsågning, dadoing, rabbning eller gjutning. Byt ut skyddet så snart den operationen är klar.

Använd extra beläggning på geringsmätaren för att öka stabiliteten och kontrollen. Tvärskärningsoperationer är mer bekvämt bearbetade och med större säkerhet om en extra träbeklädnad är fäst vid geringsmätaren. Se "Revstängslets hjälpbeklädnad.

Undvik besvärliga operationer och handpositioner.

Där en plötslig halka kan orsaka fingrar eller handtos flytta in i sågbladet eller annat skärverktyg.

Om du stannar eller klämmer sågbladet i arbetsstycket, stäng av sågen och koppla ur verktyget, ta bort arbetsstycket från sågbladet och kontrollera om sågbladet är parallellt med bordsöppningar eller spår och om spridaren är i

korrekt inriktning mot sågbladet. Om rivning vid tillfället, kontrollera att klyvstängslet är parallellt med sågbladet. Justera som indikerat.

TÄNK SÄKERHET: Säkerhet är en kombination av operatörens sunt förnuft och vakenhet hela tiden när bordssågen används.

A WARNING

Driften av någon makt verktyget kan resultera i att

främmande föremål kastas in i ögonen, vilket kan

resultera i svåra ögon skada. Bär alltid

eskyddsglasögon som

överensstämmer med ANSI Z87 .1 (visas på förpackningen) innan strömmen startas verktygsdrift.

Före varje användning,

granska alla varningar som finns på bordssågen.

SÄKERHET FÖR BORDSÅGSSTÄLL INSTRUKTIONER

WARNING

Läs allt instruktioner. Fel att följa alla instruktioner listade

nedan kan resultera i allvarliga personskador.

Montera och dra åt alla fästelement helt krävs för detta stativ. Kom också ihåg att då och då kontrollera stativet och se till att det är det fortfarande tätt. Ett löst stativ är instabilt och kan förskjutas

id användning och orsaka allvarliga skador.

Stäng av verktygsbrytaren och koppla ur ström innan du monterar sågen på stativet. Oavsiktlig start under montering kan orsaka skada.

Innan du använder, se till att hela enheten placeras på en solid, plan, plan yta.

Allvarlig skada kan uppstå om verktyget är instabilt och det tipsar.

Stå aldrig på verktyget eller dess stativ eller använd det som "en stege eller ställning. Allvarlig skada kan uppstår om verktyget tippas eller om skärverktyget oavsiktligt kommer i kontakt. Förvara inte material på eller nära verktyget så att det är nödvändigt att stå på verktyget eller dess stativ för att nå dem.

Använd endast VEVOR-reservdelar. Alla andra kan skapa en fara.

SPARA DESSA INSTRUKTIONER

Motorspecifikationer och elektriska krav

Motorspecifikationer

till jordstiftet i fästpluggen vid andra änden.

I händelse av ett fel eller haveri ger jordning en väg med

minsta motständ för

elektrisk ström för att minska risken för elektriska stötar.

Detta verktyg är utrustat med en elektrisk sladd som har en utrustningsjordledare och en jordningskontakt.

Kontakten måste anslutas till ett matchande uttag som är korrekt installerat och jordat

i enlighet med alla lokala bestämmelser och förordningar.

Denna såg är kopplad för drift på 120 volt, 60 Hz.

växelström. Innan du ansluter motorn

sladden till en strömkälla, se till att

omkopplaren är i läge "OFF" och se till att elektrisk ström har samma egenskaper som

som stämplat på bordet såg namnskylten.

Anslutning till en strömkälla

Denna maskin måste vara jordad när den används för att skydda operatören från elektriska stötar.

Anslut nätsladden till en 120V korrekt jordad typ uttag skyddat av ett 15-amp dubbelelement

tidsfördröjd säkring eller strömbrytare.

Alla uttag är inte ordentligt jordade. Om du inte är det säker på att ditt uttag, som bilden på den här sidan, är korrekt jordad; få det kontrollerat av en kvalificerad elektriker.

WARNING

Till a de id electrisk chock ded inte två i c h de metall prongs

på kontakten när du installerar eller tar bort kontakten till eller från uttaget.

WARNING

Underlåtenhet att jorda ordentligt detta elverktyg kan orsaka

elstöt eller allvarliga stötar, särskilt när de används nära metallrör eller annan metall

föremål. Om du blir chockad kan din reaktion orsaka händerna för att träffa verktyget.

WARNING

Om nätsladden är sliten, klipp av eller skadad på något sätt, ha den

byts omedelbart för att undvika stötar eller brand fara.

Din enhet är för användning på 230

volt och är utrustad med

en 2-ledare sladd och

jordad kontakt, godkänd av

Underwriters

Laboratories och Canadian

Standards Associ-

ation. Jordledaren har en grön mantel

och är fäst vid verktygshuset i ena änden och

Om det uttag du planerar att använda för denna ström verktyget är av tvåstiftstyp, TA INTE BORT ELLER ÄNDRA JORDNINGSTIDEN I NÅGON

SÄTT. Låt en behörig elektriker byta ut TVÅ-stifts uttag med korrekt jordat TRE-stifts uttag. Använd inte någon adapter pluggar.

Felaktig anslutning av utrustningens jordning ledare kan leda till risk för elektriska stötar. De

ledare med isolering med en yttre yta som är grön med eller utan gula ränder är utrustning jordledare. Om reparation eller byte av elkabeln eller kontakten är nödvändig, anslut inte utrustningens jordledare till en strömförande terminal.

Kontrollera med en kvalificerad elektriker eller servicepersonal om jordningsinstruktionerna inte förstås helt eller om du är osäker på om verktyget är ordentligt jordad.

Förlängningssladdar

Byt ut skadade sladdar im- medelt. Användning av skadad

sladdar kan stöta, bränna eller få elektriska stötar.

Enligt gällande produktansvar

lagar, den

tillverkaren av enheten antar inte

ansvar

för skador på produkten eller skador orsakas av

produkten som uppstår på grund av: • Felaktig hantering

• Underlåtenhet att följa bruksanvisningen
• Reparationer av tredje part, ej av auktoriserade service tekniker

- Installation och byte av icke-original skona

delar

- Annan tillämpning än den specificerade

- Ett haveri av det elektriska systemet som inträffar

på grund av bristande efterlevnad av elföreskrifterna och VDE-föreskrifter 0100, DIN 57113/VDE0113.

Symboler

Säkerhetssymboler

Syftet med säkerhetssymboler är att uppmärksamma dig på möjliga faror. Säkerhetssymbolerna och förklaringarna med dem förtjänar din noggranna uppmärksamhet och förståelse. Symbolvarningarna eliminerar inte i sig någon fara. Instruktionerna och varningarna de ger är inga ersättningar för lämpliga olycksförebyggande åtgärder.

WARNING

Se till att läsa och förstå alla säkerhetsinstruktioner i denna ägare

Manual, inklusive alla säkerhetsvarningssymboler som "FARA",

"VARNING" och "FÖRSIKTIGHET" innan du använder detta verktyg. Underlåtenhet att följa alla instruktioner nedan kan leda till elektriska stötar, brand och/eller allvarliga personskador.

Definitionerna nedan beskriver svårighetsgraden för varje signalord. Vänligen läs manualen ochvar uppmärksam på dessa symboler.
	Detta är säkerhetsvarningssymbolen. Den används för att uppmärksamma dig på potentiella personliga skaderisk. Följ alla säkerhetsmeddelanden som följer denna symbol för att undvika möjlig skada eller dödsfall.
	FARA indikerar en farlig situation som, om den inte undviks, kommer att resultera vid dödsfall eller allvarlig skada.
	WARNING indikerar en farlig situation som, om den inte undviks, skulle kunna leda till dödsfall eller allvarlig skada.
	IKTIGT, som används med säkerhetsvarningssymbolen, indikerar en farlig situation som, om den inte undviks, kommer att resultera i mindre eller mattlig skada.

Skadeförebyggande och informationsmeddelanden

Dessa informerar användaren om viktig information och/eller instruktioner som kan leda till utrustning eller annan sakskada om de inte följs. Varje meddelande föregås av ordet "OBS", som i exemplet nedan: ANMÄRKNING: Skador på utrustning och/eller

egendom kan uppstå om dessa instruktioner inte följs.

Användningen av alla elverktyg kan resultera i främmande föremål som kastas in i dina ögon, vilket

kan resultera i allvarliga ögonskador. Innan du börjar elverktyget använd alltid skyddsglasögon eller skyddsglasögon med sidoskydd och en hel ansiktsskärm vid behov. Vi rekommenderar en Wide Vision Safety Mask för användning över glasögon eller standardskyddsglasögon med sida sköldar. Använd alltid ögonskydd som är märkt att överensstämma med ANSI Z87.1.

Symboler

VIKTIGT: Några av följande symboler kan användas på ditt verktyg. Vänligen studera dem och lära sig deras betydelse. Korrekt tolkning av dessa symboler gör att du kan använda verktyget bättre och säkrare.

Symbol	Namn	Beteckning/Förklaring
V	Volt	Spänning (potential)
A	ampere	Nuvarande
Hz	Hertz	Frekvens (cykler per sekund)
I	Watt	Driva
kg	Kilogram	Vikt
min	Minuter	Tid
s	Sekunder	Tid
Wh	Watt-timmar	Batterikapacitet
Ah	Ampere-timmar	Batterikapacitet
O	Diameter	Storlek på borr, slipskivor etc.
n0	Ingen lasthastighet	Rotationshastighet, utan belastning
n	Nominell hastighet	Högsta möjliga hastighet
.../min	Revolutioner eller ömsesidighet varje minut	Varv, slag, ythastighet, banor, etc. varje minut
0	Av-läge	Noll varvtal, noll vridmoment...
→	Pil	Åtgård i pilens riktning
~	Växelström	Typ eller en egenskap för ström
---	Likström	Typ eller en egenskap för ström
	Symbol för risk för skador	Räck inte in i det löpande sågbladet.
	Läs manualsymbolen	Meddelar användaren att läsa manualen
	Bär ögonskyddssymbol	Bär alltid skyddsglasögon eller skyddsglasögon med sidoskydd och hel ansiktsskydd när använda denna produkt.
	Bär en mask	Rekommendation för operatören att bära dammmask.
	Använd hörselskydd	Rekommendation för operatören att bära hörselskydd .

Symboler (certifieringsinformation)

VIKTIGT: Några av följande symboler för certifieringsinformation kan användas på din verktyg. Vänligen studera dem och lär dig deras betydelse. Korrekt tolkning av dessa symboler kommer att tillåta du kan använda verktyget bättre och säkrare.

Symbol	Beteckning/Förklaring
	TÜV / GS överensstämmelsemärke
	CE-märkning

Ordlista med termer

ARBOR: Skaftet på vilket ett skärverktyg sitter monterad.

BARRIÄRVAKT: En församling som består av monteringsgaffeln och två sidobarriärer. Detta monteringen är avsedd att tillhandahålla en fysisk barriär mellan operatören och den snurrande sågen blad.

AVFASNING: Bladets vinkel i förhållande till bordsytan.

CROSSCUT: En skärande eller formningsoperation gjord tvärs över arbetsstyckets bredd, skärning arbetsstycket till längd.

DADO: Ett icke-genomgående snitt som ger en fyrkantig skåra eller tråg i arbetsstycket.

FEATHE RBOARD: En enhet som kan hjälpa styra arbetsstycken under rivningsdrift genom hålla arbetsstycket i kontakt med revan staket. Det hjälper också till att förhindra kast.

FRIHAND: Utföra ett snitt utan staket, geringsmätare, fixtur, nedtryckning eller annat lämpligt anordning för att förhindra att arbetsstycket vrids under skärningen och kan utgöra en säkerhetsrisk.

GUMMI: En klibbig, savbaserad rest från trä produkter. Efter att det har stelnat hänvisas det till som "HARDS".

HÄL: Felinriktning av bladet som orsakar bladets bak- eller utmatningssida till kontakta arbetsstyckets skäryta. Häl kan orsaka kast, bindning, överdriven kraft, brännande av arbetsstycket eller splittring. I generellt, häl skapar en dålig kvalitet skärning och kan utgöra en säkerhetsrisk.

KERF: Utrymmet i arbetsstycket där material avlägsnades av bladet.

KICKBACK: Ett okontrollerat grepp och kasta arbetsstycket bakåt framåt av sågen under en rivningsoperation.

INLEDANDE ÄNDE: Änden av arbetsstycket som under en rivningsoperation trycks ned in i skärverktyget först.

GJUTNING: Ett icke-genomgående snitt som ger en speciell form i arbetsstycket; används för sammanfogning eller dekoration.

EJ GENOMSÅGNING: Alla skäroperationer där bladet inte sträcker sig igenom arbetsstycket (t.ex. Dado, Rabbet).

PARALLELL: Placeringen av klyvstängslet lika in avständ vid varje punkt till sidoytan av sågblad.

PERPENDIKULÄR: 90° (rät vinkel) skärning eller position för vertikal och horisontell plan såsom sågbladets position (vertikalt) mot bordsytan (horisontell).

PUSH BLOCK: En enhet som används för rippning operationer som är för snäva för att tillåta användning av en Push Stick. Använd ett Push Block för rivbredder mindre än 2 tum.

PUSH STICK: En anordning som används för att mata arbetsstycket genom sågen under smala rivningsoperationer som hjälper till att hålla operatörens händer långt borta från bladet. Använd Push Stick för rivbredder mindre än 6 tum och mer än 2 tum.

KANIN: Ett skåra i kanten på ett arbetsstycke. Kallas även kantdado.

VARVTAL PER MINUT (RPM): Den

antal varv fullbordade av ett snurrande föremål på en minut.

RIPPNING: En skäroperation längs längden av arbetsstycket skära arbetsstycket till bredden.

RIVANDE KNIV ELLER SPRIDARE: En anordning som håller skäret på arbetsstycket öppet som material skärs. Detta minimerar potentialen för arbetsstycket binder mot sågbladet.

Bladskydd: Består av 2 komponenter: Klyvkniv / Splitter och Huvudbarriärskydd.

GENOMSÅGNING: Alla skäroperationer där bladet sträcker sig genom arbetsstycket.

ARBETSDEL: Det föremål som skärningen på operationen utförs. Ytorna på ett arbetsstycke brukar kallas ytor, ändar och kanter.

Lär känna din bordssåg

1. HJÄLPHJUL Höjer eller sänker

bladet. Används även för att luta bladet 0 till 45 grader.

1. STRÖMBRYTARE

Omkopplaren har ett hål för användning med ett hänglås för att förhindra oavsiktlig start.

1. FASSKALA

Visa sågbladets lutningsvinkel

1. HANDTAG FÖR SLÅSSLÅS FÖR BLAD

Låser bladet till önskad avfasningsvinkel

1. RIVSTÄNGSEL

Fästs säkert på bordet med låsspärrar i båda ändar.

1. DAMMPORT/VAKUUMANSLUTNING

Avtagbar för att rensa bort träbitar som fastnat inuti.

1. GERINGSMÄTARE

Huvudet kan låsas i önskat läge för kapning eller gering genom att dra åt låsvredet. LÅS DEN ALLTID SÄKERT VID ANVÄNDNING.

1. KLIVKNIV För att

klyvkniven ska fungera korrekt måste sågbladets diameter matcha den lämpliga klyvkniven.

1. SÅGBLAD

ÿ210×ÿ30×2,6mm, 24Z, 2ST 10.

BLADSKYDD

Består av två nyckelelement: klyvkniv och spärrskyddsanordning. Bladskyddet måste alltid vara på plats och fungera korrekt för alla genom sågning.

1. PUSH STICK

Använd en tryckpinne när avståndet mellan staketet och sågbladet är mindre än 150 mm.

Uppackning och kontroll av innehåll

För att undvika oväntade start

du from un ex- nry o rele ctri lca

eller elektriska stötar under uppackning och installation, anslut inte nätsladden

till en strömkälla. Denna sladd måste vara urkopplad när du monterar eller gör justeringar av bordssågen med stativ.

Separera alla delar från förpackningsmaterialet och kontrollera var och en med illustrationen och listan över lösa delar för att försäkra dig om att alla delar tas med innan du kasserar eventuellt förpackningsmaterial (Fig. 3).

Om några delar är och sakna i g d o inte att använda ssem b le, han

bordssågen, anslut nätsladden eller slå på strömbrytaren tills de saknade delarna har erhållits och är korrekt installerade.

TABELL ÖVER LÖSA DELAR
PUNKT	BESKRIVNING	ANTAL .
1	Bordssåg	1
2	Bladskydd	1
3	RIVStaket	1
4	Geringsmätare	1
5	Push Stick	1
6	Skiftnyckel (i enheten)	1
7	Manuell	1

TA BORT KABELBINDE OCH STYROFOAM-BLOCK

(används endast för transportändamål)

Med bordsytan på marken, lokalisera buntbandet som förankrar motor/bladenheten vid basen. Klipp och ta bort buntbandet med hjälp av en sax eller trådskärare (Fig 4).

SCOPE OF DELIVERY

FIG.3
1

För att förhindra personskador, dra alltid ur kontakten

från strömkällan innan du ansluter eller ta bort bladskyddet.

FÄSTNING AV SKYDDMONTAGET

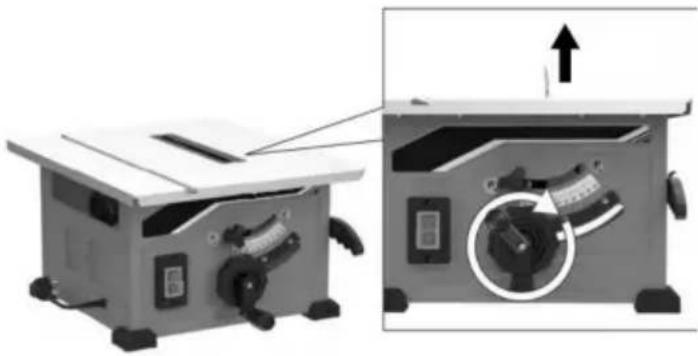

1. Lyft bladet så högt det går och ställ in det vinkelrätt mot bordet (0° på fasskala) (Fig. 5).
2. Montera sågbladsskyddet tillsammans med bult ovanpå klyvkniven, så att bulten är stadigt sittande i spaltknivens skåra.Kontrollera att skyddsenheten är ordentligt ansluten.

(Fig. 6).

Gör 3\~5 mm avständ mellan sågbladet och klyvkniv. Skruva inte i bulten för hårt; de sågbladsskyddet måste röra sig fritt. (Fig. 7).

FIG.5

kontakten från strömkällan innan du utför någon montering, justering eller

reparation för att undvika eventuell skada.

ANVÄNDNING AV KORREKT KLING VIKTIGT:

Sågbladet som medföljer detta verktyg har en diameter på 210 mm. När du letar efter ett ersättningsblad, välj ett med dimensioner nära originalbladet. Denna information kanske inte är tryckt på bladets förpackning. Om den inte är det, kontrollera tillverkarens katalog eller webbplats. VEVOR erbjuder professionella sågblad i premiumkvalitet som matchar kraven för detta verktyg. Du måste välja ett blad med en skärbredd på 2,6 mm eller mer. (Fig. 10).

För att reda ut risken VARNING f i jur y eller "styvkragsidöpå båda "dam pe rs

av ett utbytesblad. Dessa är metallplattor placerade mot sidorna av bladet för att minska nedböjningen som kan uppstå vid användning av tunna sågklingor.

Användning av dessa anordningar på båda sidor kommer att förhindra att bladet är korrekt inriktat med klyvkniven/klyven, vilket kan binda arbetsstycket under skärning. En "stabilisator"-platta får endast placeras mot utsidan av ett tunt ersättningsblad. Dessa plattor krävs inte med det medföljande bladet.

BYTA BLAD

OBS: Rengör bladet från överflödig olja före installation

FIKON. 10

För att minska riskeför inju r d inte extra tunn ke rf s a är

blad. Knivskäret måste vara bredare än 2,6 mm Extra tunna sågblad (mindre än 2,6 mm) kan göra att arbetsstycket binder sig mot klyvkniven/klyven under kapning. Det rekommenderas att skäret på ersättningsbladet som används på denna såg är 2,6 mm eller mer.

FIG. 11

med en tjock kroppsplatta. Om ersättningssågbladets plättjocklek är större än 1,6 mm skulle klyvkniven/klyven inte fungera som ett hjälpmedel för att minska kast. Ersättningsbladets plättjocklek måste vara mindre än 1,6 mm.

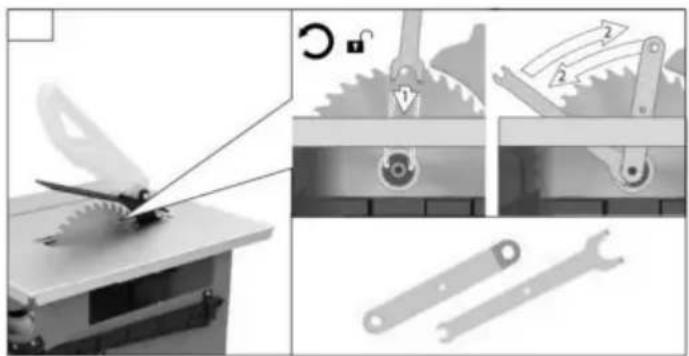

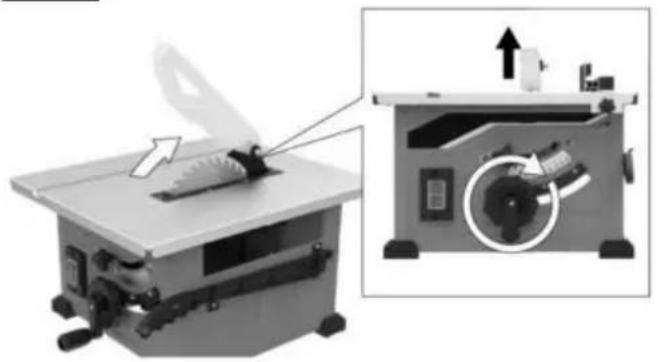

1. Vrid höjdhjulet medurs tills bladet är upp så högt det går. (Bild .11)
2. Tappa skruvarna, ta bort bordsinsatsen. (Bild .11)
3. Sätt in sexkantnyckeln med öppet huvud på axeln axel. Medan du håller i den första skiftnyckeln, lossa spindelmutter moturs med inexnyckeln med ringhuvudet. (Fig .12)
4. Ta bort spindelmuttern och den yttre brickan. De bladet kan nu tas bort eller installeras genom att skjuta det på eller av axeln. (Bild .13)
5. Montera den inre brickan, det nya bladet, den yttre brickan och axelmuttern enligt bilden. (Bild .13)

se till att TÄNDERNA PÅ BLADET PEKAR NER PÅ THE

FRAMFRAM PÅ BORDET.

1. Medan du håller i axeln med det öppna huvudet insexnyckel, använd insexnyckeln med ringhuvud för att Dra åt spindelmuttern ordentligt medurs. (Bild 13)

2. Installera bordsinsats. (Bild .14)

OBS: Trycket på olika sågblad är inte alltid på samma sida.

För att undvika skador från ett utkastat arbetsstycke, klinga del, eller bladkontakt, använd aldrig sågen utan att rätt insats är på plats. Använd bordsinsatsen vid sågning. Använd dado-insatsen när du använder en givet blad.

ANVÄNDNING AV HARDMALTIPS KLADER

Hantera knivar med hårdmetallspets försiktigt. Hårdmetall är mycket spröd och kan vara lätt skadad. Var försiktig när du installerar, använd eller förvara knivarna. Använd inte en hårdmetallspets som är böjd eller har böjda tänder, eller om bladet har sprickor, är trasigt eller har saknade/lösa hårdmetallspetsar. Använd inte a hårdmetallklinga snabbare än sin rekommenderad hastighet. När du väljer en bladet, se till att det är märkt över 5000 rpm Läs, förstå och följ alla varningar och instruktioner som medföljer dina hårdmetallspetsar.

ATT FÄSTA RIVStaket FÖR ANVÄNDNING

1. Välj lämplig installation riktning för det fästa staketet (A och B) och installera den på huvudstängslet.
2. Lås det fästa staketet ordentligt. (Se bild 15)
3. Sänk staketet på bordet och säkra lässpakarna på båda sidor om staketet.
4. Se till att rälslåspaddeln är i låst läge innan du använder sågen
5. Anpassa skärdjupet till tjockleken på arbetsstycket. Sågtanden ska komma ut ur arbetsstycket mindre än en full tandhöjd.

FIKON. 15

Grundläggande användning av bordssåg

SÄKERHETSströmbrytare

OBS: Denna bordssåg har en säkerhetsfunktion som hjälper till att förhindra oavsiktlig start. När strömmen till sågen bryts växlar verktyget till avstängt läge. När strömmen är återställd måste verktyget slås på igen.

För att slå på sågen: Tryck på den gröna knappen (bild 39).

För att stänga av sågen: Tryck på den röda spaken (som trycker in den röda avstängningsknappen undertill) (Fig. 39).

RESET-KNAPP (POWER RESET)

Denna såg levereras med en återställningsknapp för överbelastning. Om sågmotorn överbelastas stoppar en säkerhetsmekanism motorn automatiskt på grund av överbelastning av motorn eller låg spänning. För att förhindra överbelastning av motorn, minska belastningen på motorn eller kontrollera spänningen. Låt motorn svalna, tryck sedan på återställningsknappen och starta om sågen. Om sågen inte startar om, vänta ytterligare 5 minuter innan du startar om.

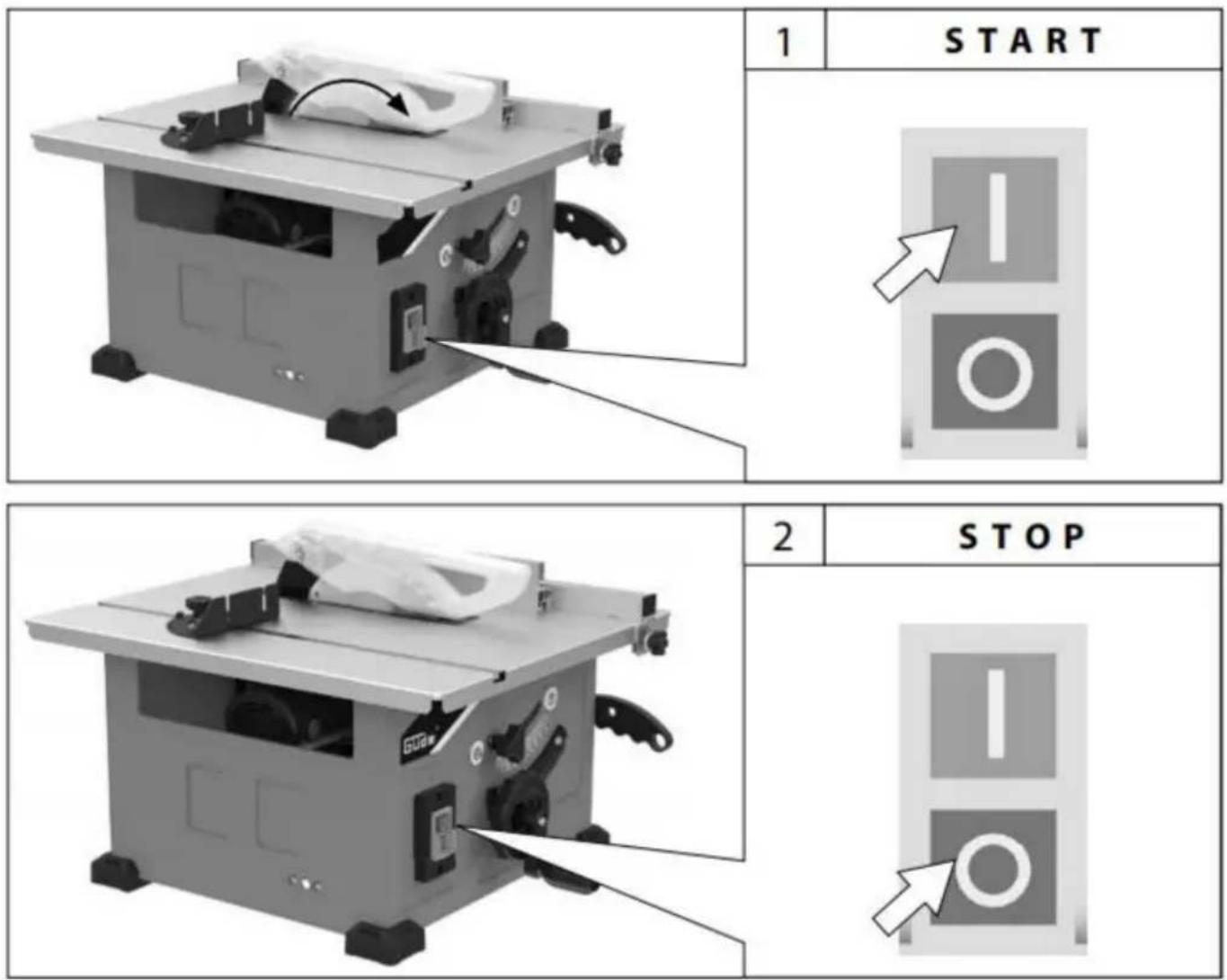

1 START 2 STOP

Grundläggande användning av bordssåg

ANVÄNDNING AV Bladskyddet

Blade Guard har designats för

modularitet, vilket möjliggör användning av flera kombinationer av de två huvudkomponenterna –

1) Rivningskniv / splitter, 2) Huvudbarriär

Vakt, (bild 41). Vilken Blade Guard som helst måste tas bort för att slutföra ett snitt

bör omedelbart installeras om när färdig. Se "Fästa bladskyddet"

för detaljerade installationsanvisningar. Alltid kom ihåg att det bästa förebyggandet av olyckor är operatörens användning av sunt förnuft och vakenhet hela tiden när du använder bordet såg.

Bladskyddet måste fästas på maskiner

rivningskniv.

Obs: Maskinen bör aldrig användas utan detta skydd i

sin tjänsteställning.

WARNING: Maskinen måste vara

fränkopplad från

nätspänning vid montering av bladskyddet.

Montera sågbladsskyddet (A) tillsammans med bulten (B) ovanpå klyvkniven (C), så att bulten sitter stadigt i spalten i spalten kniv (C). Kontrollera att skyddsenheten är ordentligt ansluten

Skruva inte in bulten (B) för hårt; sågen bladskyddet (A) måste röra sig fritt.

Demontering sker i omvänd ordning.

Försiktighet! Sågbladsskyddet (A) måste vara sänkt på arbetsstycket tidigare starta sågningen.

Grundläggande användning av bordssåg

BBLADE BEVEL KONTROLL

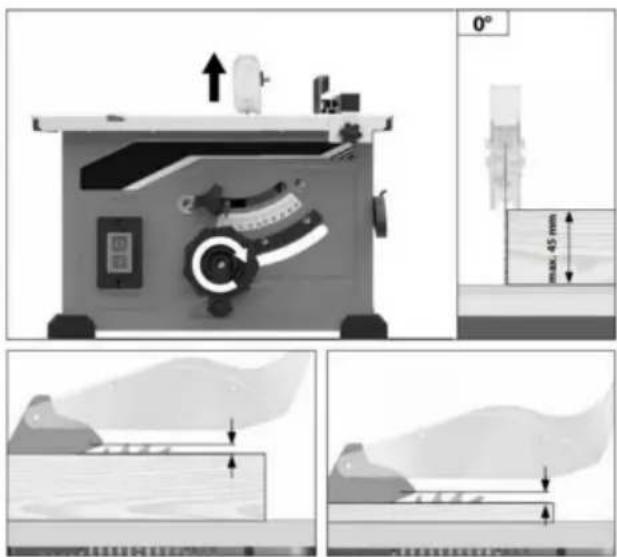

Bladhöjden bör ställas in högre (över) den toppen av arbetsstycket att skära.

Vrid det runda handtaget (A) för att ställa in bladet på erforderligt djup.

• Moturs: mindre skärdjup
• Medurs: större skärdjup.

Grundläggande användning av bordssåg

WARNING

Bär alltid hörselskydd tion under skärning och handskar

vid hantering av sågblad.

ANVÄNDNING AV RIVSTÄNGLET

RIPPNING, SLIPPNING, ÅTERSÅNING OCH RABBETNING utförs med RIP FENCE tillsammans med HJÄLPSTÄNGLET / ARBETE SUPPORT, PUSH STET ELLER PUSH BLOCK.

WARNING

För din egen säkerhet, alltid observera följande säkerhet

försiktighetsåtgärder, utöver säkerhetsinstruktionerna på sidorna 3, 4, 5 och 6.

1. Gör aldrig dessa snitt FRIA HAND (utan att använda klyvstängslet eller hjälpanordningar vid behov), eftersom bladet kan binder in snittet och orsakar ett KICKBACK.
2. Lås alltid klyvstängslet ordentligt när du är inne använda.
3. Ta bort geringsmätaren från bordet under ev verksamhet som utnyttjar klyvstängslet.
4. Se till att bladskyddet är installerat för allt genom sågsnitt. Byt ut bevaka OMEDELBART efter slutförande av återsågning, rabbing eller dado-operationer.
5. Låt bladet sträcka ut ungefär 1/8" ovanför arbetsstyckets övre yta. Ytterligare bladexponering skulle öka riskpotential.
6. Stå inte direkt framför bladet in fallet med ett KICCKBACK. Stå på vardera sidan av bladet.
7. Håll händerna borta från bladet och utåt av bladets bana.
8. Om bladet stannar eller stannar under sågning, STÄNG AV BRYTARE innan du försöker för att frigöra bladet.

9. Räck inte över eller bakom bladet för att dra arbetsstycket genom snittet, för att stödja långa eller tunga arbetsstycken, för att ta bort små avskurna materialbitar, eller FOR NÅGON ANNAN ANLEDNING.

10. Plocka inte upp små bitar av avskuret material från bordet. TA BORT dem genom att trycka bort dem från bordet med en lång pinne. Annars kan de kastas tillbaka på dig vid baksidan av bladet.

11. Ta inte bort små bitar av avskuret material som kan fastna inuti bladskydd medan sågen går. DETTA KAN FARA DINA HÄNDER eller orsaka ett KACKBACK. Stäng AV sågen och koppla bort strömkällan. Efter den bladet har slutat rotera, lyft skyddet och ta bort biten.
12. Om arbetsstycket är skevt, placera den KONKAVA sidan NED. Detta kommer att förhindra det från gungar medan den rivs.

Grundläggande användning av bordssåg

RIPNING

RIPPNING är känt som att kapa en träbit med kornet, eller på längden. Detta görs med hjälp av rippen staket. Placera staketet till önskad BREDD OF RIP och lås den på plats.

Innan du börjar rippa, se till: A.

Rivstaket är parallellt med sågbladet.

B. Klyvkniven är korrekt inriktad med sågbladet.

Placera den bredare delen av arbetsstycket på sidan av staketet.

FAS RIPPNING

Undvik avfasning med stängslet till vänster sida, när det är möjligt. När avfasning rivning material 6" eller smalare, använd staketet på höger sida av ENDAST bladet. Detta kommer att ge mer utrymme mellan staketet och sågbladet för användning av en

tryckpinne. Om staketet är monterat till vänster, är det sågbladsskyddet kan störa korrekt användning av en tryckpinne.

När "WIDTH OF RIP" är 6" och WIDER använd din HÖGER hand för att mata arbetsstycket, använd VÄNSTER handen ENDAST för att styra arbetsstycket, mata inte arbetsstycket med vänster hand (bild 50).

När "RIVNINGSBREDD" är 2" till 6" bred ANVÄND DEN PUSH STICK för att mata verket (bild 51).

När RIP-BREDDEN är MINDRE än 2"

tryckpinnen KAN INTE användas eftersom vakten kommer att störa. ANVÄND TILLÄGGSTÄNGLET, och PUSH BLOCK.

Det extra staketet bör användas när som helst "RIPPENS BREDD" är mindre än 6 tum bred. Om "RIPPENS BREDD" är av en mindre dimension än arbetsstyckets höjd, sedan ett uppoffrande hjälpstångsel av tillräcklig höjd till helt stödja arbetsstycket under skärningen ska vara gjorda och fästa på staketet.

Mata arbetsstycket för hand tills slutet är ungefär. 1" från framkanten av bord. Fortsätt mata med PUSH BLOCK på toppen av extra staket TILL DEN SNITTET ÄR KOMPLETT (Fig. 52).

FIG. 50

Grundläggande användning av bordssåg

ANVÄNDNING AV GERINGSMÄTARE

KORSKÅPNING, GERINGSKAPNING, AVFASNING SKÄRNING, SAMMANSTÄLLD GERINGSKAPNING och vid RABBERING över änden av en smal arbetsstycket används GIRINGSMÄTARE.

För din egen säkerhet, alltid observera följande säkerhet

försiktighetsåtgärder, utöver säkerhetsinstruktionerna i allmänna säkerhetsföreskrifter, säkerhetsinstruktioner för bordssågar och ytterligare säkerhet Regler.

Gör aldrig dessa snitt på fri hand (utan att använda geringsmätaren eller andra hjälpanordningar) eftersom bladet kan fastna i snittet och orsaka ett KICKBACK eller orsaka dina fingrar eller handen för att glida in i bladet.

Lås alltid geringsmätaren ordentligt när den används.

Ta bort klyvstaketet från bordet under alla operationer som använder geringsmätaren.

Geringsmätt vid 90° kan användas från 0 till 15-3/4 tum tvärskärning.

Vid tvärkapning med bladet inställt på 90° eller 45° mot bordet kan geringsmätaren användas i antingen fack på bordet. Vid tvärkapning och bladet lutar, använd skåran på höger sida av bord där bladet lutar bort från din visare och geringsmätt.

För att justera geringsvinkeln:

Lossa låsvredet och ställ in geringsmätaren så att pekaren är i önskad vinkel, dra sedan åt låsvred (bild 53).

GIRINGSMÄTARE HJÄLPSPEL

Geringsmätaren är utformad för att acceptera en Hjälpbeklädnad med förgjutna hål för fästa en lämplig bit slät rakt trä. Använd geringsmätaren som mall för att fäst med lämpliga fästen (Fig. 54).

Exempel:

A. Borra 5/32" dia. hål genom en bräda 3/4" tjock, 3" hög och önskad längd.
B. Fäst med två nr. 12 runda huvuden trä skruvar 1-1/2" långa, medföljer ej (Fig. 54).

Se till att skruvarna aldrig sticker ut ovanför utsidan av beklädnaden.

Se till att beläggningen inte stör korrekt funktion av sågbladsskyddet.

ANMÄRKNING: Fäst beklädnaden vid avfasning så att den sträcker sig till höger om geringsmätaren och använd geringsmätaren i spåret till höger av bladet.

FIG. 53

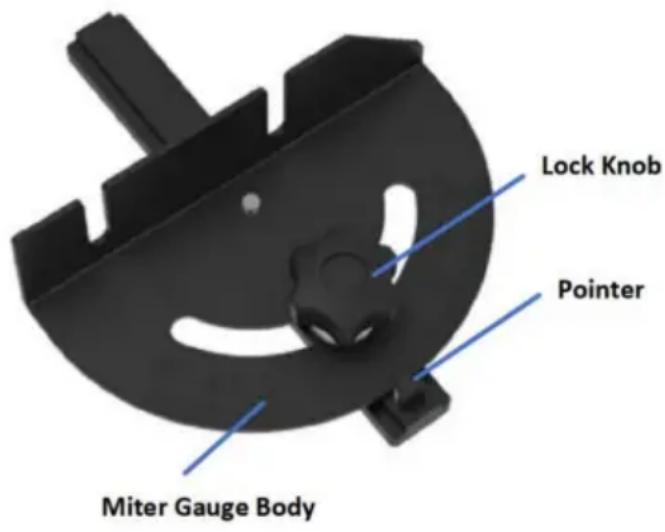

Lock Knob Pointer Miter Gauge Body

FIG. 54

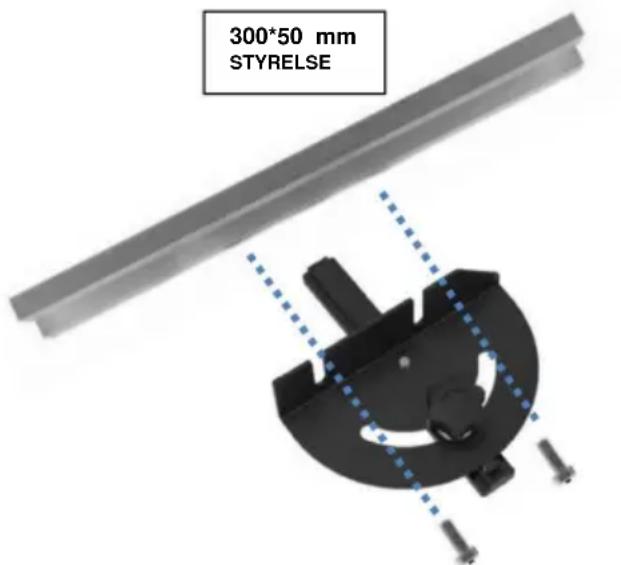

300*50 mm STYRELSE

M6*20MM SKRUVAR

Grundläggande användning av bordssåg

KORSHÅNG

CROSSCUTTING är känt som att kapa trä tvärs över kornet, vid 90°, eller kvadratiskt med båda kanten och den platta sidan av träet. Detta görs med geringsmätaren inställd på 90° (bild 55).

Se till att klingskyddet är installerat för alla "genomsågningsoperationer" (när sågklingan skär helt genom arbetsstyckets tjocklek). Byt ut skyddet OMEDELBART efter att du har slutfört dadning eller rabbing snitt.

Låt bladet sträcka sig ungefär 1/8" ovanför toppen av arbetsstycket. Ytterligare bladexponering skulle öka risken.

Stå inte direkt framför bladet i fall av en TILLBAKA (liten avskuren bit fångad av baksidan av bladet och kastas mot föraren). Stå på vardera sidan av bladet.

Håll händerna borta från bladet och borta från bladet bladets väg.

Om bladet stannar eller stannar under kapning, VÄND STÄNG AV innan du försöker frigöra blad.

Räck inte över eller bakom bladet för att dra arbetsstycket genom snittet, för att stödja långa eller tunga arbetsstycken, för att ta bort avskurna materialbitar, eller AV NÅGON ANNAN SKÄL.

Plocka inte upp små bitar av avskuret material från bordet. TA BORT dem genom att trycka på dem AV bordet med en lång pinne. Annars de kan kastas tillbaka mot dig på baksidan av den blad.

Ta inte bort små bitar av avskuret material som är nära eller kan bli FÅNGDA inuti bladskydd medan sågen går. DETTA KAN FARA DINA HÄNDER eller orsaka a TILLBAKA. Stäng AV sågen. Efter bladet har slutat svänga, lyft skyddet och ta bort stycke.

Om arbetsstycket är skevt, placera CONCAVE sidan NEDÄT. Detta kommer att hjälpa till att förhindra att den gungar medan den skärs.

Graderingarna på geringsmättet ger noggrannhet för genomsnittlig träbearbetning. I vissa fall där extrem noggrannhet krävs, när du gör vinkelsnitt, till exempel, gör en provskärning och kontrollera det sedan igen med en korrekt fyrkant eller gradskiva.

Vid behov kan geringsmätarhuvudet vridas något för att kompensera för eventuella felaktigheter.

TIPS: Utrymmet mellan geringsmätarstången och spåret i bordet hålls till ett minimum under tillverkning. För maximal noggrannhet när Använd geringsmätaren, alltid "gynna" ena sidan av spåret i bordet. Med andra ord, rör dig inte geringsmättet från sida till sida medan du skär men hålla ena sidan av stången ridande mot ena sidan av spåret.

TIPS: Limma fast en bit sandpapper på framsidan av geringsmäthuvud. Detta kommer att hjälpa till att förhindra att arbetsstycket "kryper" medan det skärs.

Geringsmätaren kan användas i vilken som helst av räfflor i bordet. Se till att den är låst.

^a När du använder geringsmätaren i VÄNSTER hand spåret, håll arbetsstycket stadigt mot mätaren huvud med vänster hand och greppa läsknappen med höger hand.

När du använder den HÖGER handens spår, håll arbetsstycket med höger hand och låsknappen med vänster hand.

Grundläggande användning av bordssåg

REPETIVEN KLIPPNING

Använd aldrig klyvstängslet som ängd stopp, eftersom snittet off bit kunde binda mellan staketet och blad som orsakar ett kast.

1. När du gör repetitiva snitt, klämma fast ett block av trä 3" lång till bordet vid önskad längd för att fungera som längdstopp.

klämning av

se tili att slutet av

blocket ligger väl framför sågbladet. Vara se till att den sitter fast ordentligt.

1. Skjut arbetsstycket längs geringsmättet tills den nuddar blocket, håll den sedan ordentligt.

2. Gör snittet, dra sedan tillbaka arbetsstycket tryck bort den avskurna biten från bordet med en lång tryckpinne. FÖRSÖK INTE ATT VÄLJA DET SOM DETTA KAN FARA DIN HÄNDER.

GERINGSKÄRNING

GERINGSKÄRNING är att skära trä i vinkel annat än 90° med träkanten. Följa samma procedur som du skulle göra för tvärskärning (Fig. 56).

Justera geringsmätaren till önskad vinkel, och lås den.

Geringsmätaren kan användas i vilken som helst av räfflor i bordet.

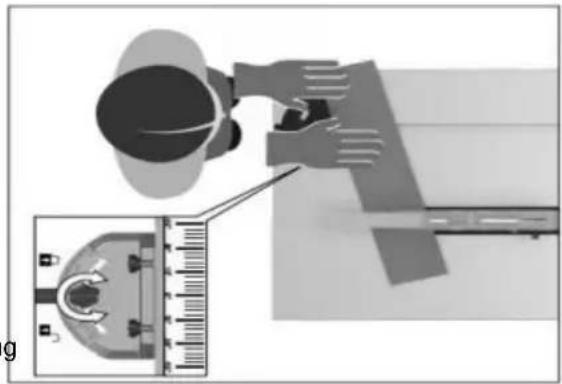

När du använder geringsmätaren i VÄNSTER hand enåret, håll arbetsstycket stadigt mot geringsmätare med vänster hand och greppa läsknappen med höger hand.

När du använder den HÖGER handens spår, håll arbetsstycket med höger hand och låsknappen med vänster hand.

FIG. 56

FASKORSAK är samma sak som kapning förutom att träet också kapas i en fas annan vinkel än 90° med träets plana sida (Fig. 57).

Justera bladet till önskad vinkel.

Använd geringsmätaren i spåret till HÖGER eller VÄNSTER om bladet.

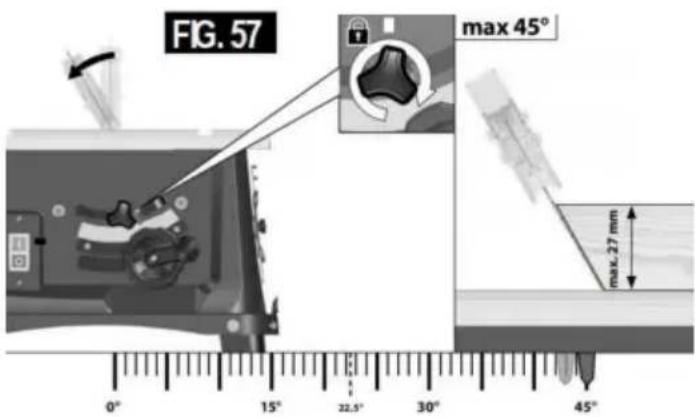

FIG. 57 max 45° max 27 mm 0° 15° 22.5° 30° 45°

SAMMANSTÄLLD GERINGSKÄRNING

COMPOUND GITER CUTTING är en kombination av geringsskärning och fasad skärning. De snittet görs i en annan vinkel än 90° mot båda kanten och den platta sidan av träet.

Justera geringsmätaren och bladet till önskad vinkel och se till att geringsmättet är låst.

Underhåll din bordssåg

SMÖRJNING

Växellådan har varit helt

smord på fabriken. Men efter sex månader till ett år, beroende på användning, är det klokt att returnera ditt

verktyg till närmaste

Servicecenter för följande:

• Borstar bytt. • Delar
  rengjorda och inspekterade. •
  Omsmord med färskt smörjmedel.

- Elsystem testat.

- Alla reparationer.

Följande delar ska oljas in
ibland med SAE nr. 20 eller nej. 30 olja, eller WD 40 (Fig. 67).

1. Upphöjning, stödstänger och kugghjul.

2. Glidskenor och stöd.

3. Bordslåskammar (fram och bak)

Underhåll din bordssåg

Fara!

Dra alltid ur nätkontakten innan påbörja eventuella städningsarbeten.

1. Städning

- Behåll alla säkerhetsanordningar, ventilationsöppningar och motorhus fritt från smuts och damm så långt som möjligt. Torka av utrustningen med en rengöring trasa eller blås den med tryckluft kl lågt tryck. • Vi

rekommenderar att du rengör enheten direkt varje gång du är klar använder

den. • Rengör utrustningen regelbundet med en fuktig trasa och lite mjuk tvål. Använd inte rengöringsmedel eller lösningsmedel; dessa kunde attackera utrustningens plastdelar.

Se till att inget vatten kan tränga in i enheten. Inträngande av vatten i en elektrisk verktyget ökar risken för elektriska stötar.

2. Kolborstar

Vid överdriven gnistbildning, ha kolborstar kontrolleras endast av en kvalificerad elektriker.

Fara! Kolborstarna ska inte vara det ersättas av någon annan än en kvalificerad elektriker.

3. Underhåll

Det finns inga delar inuti utrustningen som kräver ytterligare underhåll.

1. Beställning av reservdelar: Vänligen ange följande data när beställning av reservdelar: •

Typ av maskin

• Maskinens artikelnummer
• Maskinens identifieringsnummer
• Ersättningsartikelnummer för delen nödvändig

Felsökning

WARNING

Stäng av "OFF" och ta alltid bort stickkontakten från strömkällan före felsökning.

PROBLEM	ORSAKA	LÖSNING
Sågen startar inte	Strömsladden är inte ansluten.	Plugsawin.
	Säkring eller kretsbrytare har löst ut.	Byt ut säkring eller återställ utlöst effektbrytare.
	Sladdskadat.	Har sladd ersatt av en auktoriserad VEVOR Servicecenter eller Servicestation.
	Burnedout-brytare.	Har strömbrytaren ersatt av en auktoriserad VEVOR Servicecenter eller Servicestation.
Bladet kommer inte upp i hastighet	Förlängningssladd verktygslampa eller lång.	Byt ut med lämplig ledning.
	Låg matningsspänning.	Kontakta ditt elföretag.
Överdriven vibration	Misslyckas med att spänna fast låshandtaget.	Se avsnittet "Lär känna din tabellsåg".
	Bladet ur balans.	Kassera blad och använd olika blad.
	Sågmonterad inte säkert för att stå eller arbetsbänk.	Dra åt all monteringsutrustning, se "Montering avsnittet Tabellsåg.
	ArborNöttät.	Se avsnittet "Montering" "ChangingThe Blade."
Klipper, bränner, stoppar motorn vid rivning	Slöt blad med felaktigt tanduppsättning.	Slipa eller byt ut blad.
	Warpedboard.	Se till att konkav eller ihålig sida är vänd "NER" och matar långsamt.
	Ripfenceinteparallelltblad.	Se avsnittet "Justeringar" "Justering RipFence."
	Klyvkniv ur linje.	Se avsnittet "Justeringar" "Rivkniv inriktning."
Klipp inte sant i 90° eller 45° positioner	Inriktningskruvarna är inte justerade ordentligt.	Se avsnittet "Justeringar" "Justera Blade Parallelto Miter Gauge Slots."
Plastsmältsorblade tips överhettad när skärande	Mata till högt.	Långsam matningshastighet genom bladet.
	Bladen är inte skarpa	Slipa eller byt ut blad
Tiltlockhandtag höjdhjul svårt att röra sig	Faslåshandtaget lossas inte vid lutningsjustering.	Se avsnittet "Lär känna din bordssåg", "Klinglutningsknapp."
	Sågspåndjupskruvgängor.	Se avsnittet "Underhåll av din bordssåg", "Smörjning".
CircuitBreakerTrips	Strömbrytaren löser ut upprepade gånger under skärning.	Byt ut bladet med ett nytt blad. Minska kraft som appliceras på arbetsstycket under skärning.

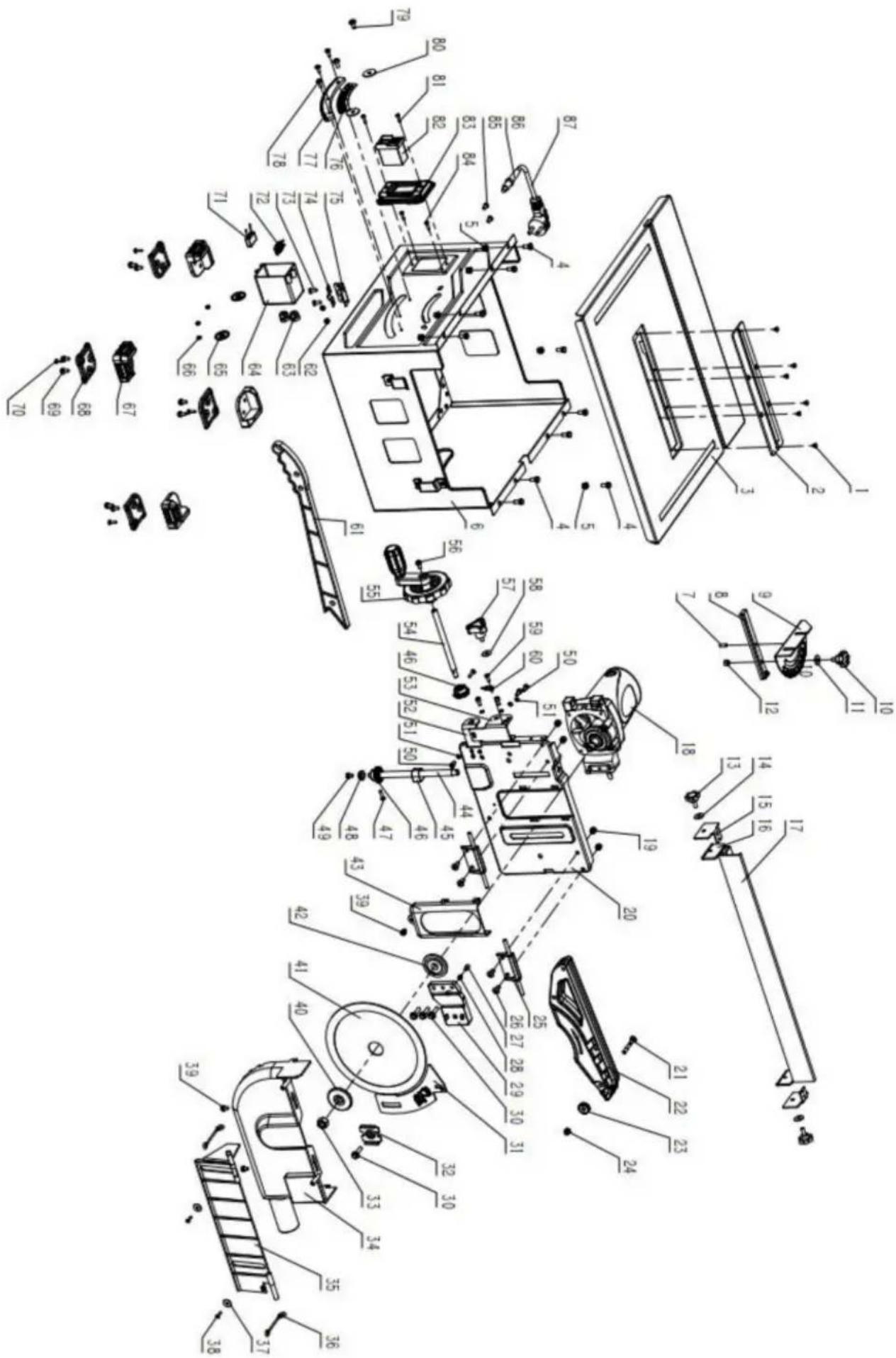

TEKNISKA DATA

AC-motor 230-240V \~ 50Hz

Ström 1200W

Kapskiva ....∅210x∅30x2,6mm

Tomgångsvarvtal n0 4800 RPM

Antal tänder 24

Klipphöjd Max. 45 mm / 90°. 27 mm / 45°

Lutande sågblad oändlig 0 - 45°

extraktionsuttag .... 0 35 mm

Vikt ca. 13,0 kg

Driftsätt S6 40%: Kontinuerlig drift med tomgång (cykeltid 10 minuter).

För att säkerställa att motorn inte blir för varm får den endast användas

under 40 % av cykeln vid angivet märkvärde och måste sedan tillåtas gå på tomgång i 60 % av cykeln.

Fara!

Ljud och vibrationer

Ljud- och vibrationsvärden mättes i enlighet med EN 62841.

LpA ljudtrycksnivå 92,4dB(A)

KpA-osäkerhet 3 dB

LWA ljudeffektnivå 105,4 dB(A)

KWA-osäkerhet 3 dB

De angivna värdena är emissionsvärden och inte nödvändigtvis tillförlitliga arbetsplatsvärden.

Även om det finns ett samband mellan emissions- och immissionsnivåer är det omöjligt att dra några vissa slutsatser om behovet av ytterligare försiktighetsåtgärder.

Faktorer som kan påverka den faktiska immissionsnivån på arbetsplatsen

inkludera påverkans varaktighet, typ av rum och andra bullerkällor etc., t.ex. antalet maskiner och andra närliggande verksamheter. Pålitlig arbetsplats

värden kan också variera från land till land. Med denna information bör användaren

åtminstone kunna göra en bättre bedömning av farorna och riskerna.

Inga.	Namn	Antal.	Inga.	Namn	Antal.
1	Försänkt skruv	6	45	Stoppa mutter	1
2	Knivspår i plast	1	46	Fasad växel	2
3	Arbetsbord	1	47	Själgängande skruvar	2
4	Extern sexkantig skruva	10	48	Skruva på distanshylsan	1
5	Självlåsande mutter	10	49	Cross trippel kombinationsskruv	1
6	Boxkropp	1	50	Invändig sexkantsskruv	5
7	Cylindrisk stift	1	51	Elastisk dyna	5
8	Styrblock	1	52	Handratts axelstödplatta	1
9	Ringa	1	53	U-formad platta	1
10	Styre	1	54	Handrattsaxel	1
11	Platt kudde	1	55	Handtagsmontering	1
12	Mutter	1	56	Cross trippel kombinationsskruv	1
13	Styre	2	57	Styre	1
14	Platt kudde	2	58	Platt kudde	1
15	Fast klipp	2	59	Tvärskruv	1
16	Aktivitetsklipp	2	60	Pekare	1
17	Styr linjal	1	61	Tryckstång	1
18	Motor montering	1	62	Mutter	2
19	Självlåsande mutter M6	4	63	Krympande kort	2
20	Motorns fästplatta	1	64	Switch box lock	1
21	Ej standardvagn med övre lock	1	65	Stopphylsa	2
22	Övre omslag	1	66	Mutter	3
23	Styre	1	67	Ny fot	4
24	Självlåsande mutter M6	1	68	Ny fot - Gummi	4
25	U-formad platta komponenter	2	69	Kors trippelkombinationsskruv 8
26	Tvärskruv	4	70	Själgängande skruvar	4
27	Bromspelare	1	71	kapacitans	1
28	Bromsfjäder	1	72	induktans	1
29	Distributör bottentallrik	1	73	Tvärskruv	2

30	Extern sexkantig flänskantskruv	4	74	Bro	1
31	Splitter	1	75	Bra rät vinkel	1
32 Splittertryckplatta		1	76	Vinkeletikett	1
33	Mutter	1	77	kuggstång	1
34	Nedre locket	1	78	Kors två kombinationsskruv	3
35	Roterande baffel	1	79	Tvärskruv	2
36	Baffelsäte	2	80	Platt kudde	2
37	Bredd platt kudde y fem	2	81	Själgängande skruvar	2
38	Själgängande skruvar	2	82	växla	1
39	Cross trippel kombinationsskruv	3	83	Brytarpanel	1
40	Extern kortdisk	1	84	Själgängande skruvar	2
41	Sågblad	1	85	Tvärskruv	2
42	Invändig chuck	1	86	Slang B visas	1
43	Sågbladsskydd styrelse	1	87	Nätsladd+kontakt	1
44	Blyskruv	1

VEVOR®

TOUGH TOOLS, HALF PRICE

Teknisk support och e-garanticertifikat www.vevor.com/support
