BEDIENUNGSANLEITUNG WTS210F Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

ELEKTRISCHE TISCHSÄGE BENUTZERHANDBUCH MODELL:WTS210F

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

"Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine

Schätzung der Einsparungen, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen könnten, und bedeutet nicht unbedingt, dass alle von uns angebotenen

Werkzeugkategorien abgedeckt sind. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie sparen tatsächlich die Hälfte im Vergleich zu den großen Top-Marken.

VEVOR®

TOUGH TOOLS, HALF PRICE

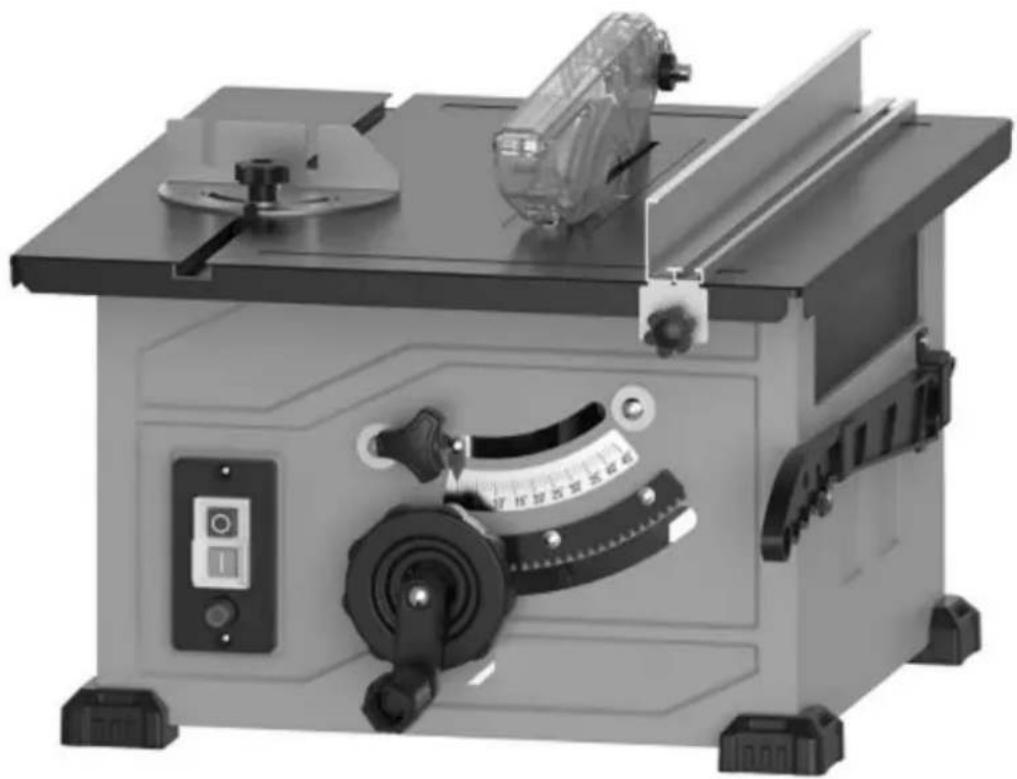

ELEKTRISCHE TISCHSÄGE

MODELL:WTS210F

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Inhaltsverzeichnis

Allgemeine Sicherheitsregeln----3

Sicherheitshinweise für Tischkreissägen----4

Zusätzliche Sicherheitsregeln----7

Symbole----10

Glossar----13

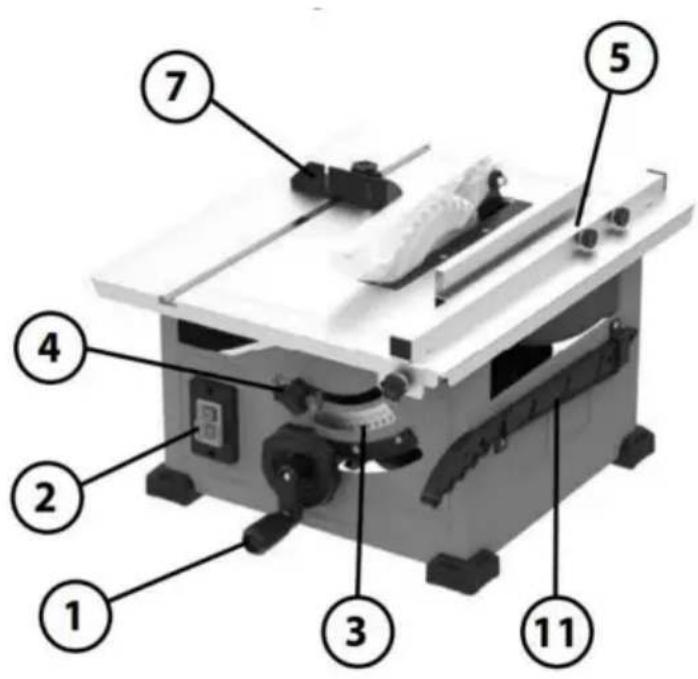

Lernen Sie Ihre Tischkreissäge kennen----14

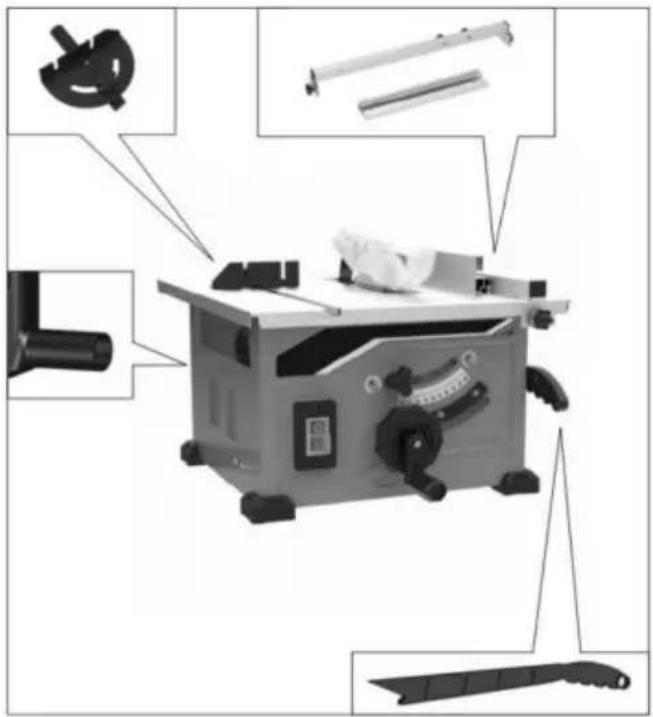

Auspacken und Inhalt prüfen----15

Versammlung----17

Lagerung, Transport und Montage----19

Anpassungen----20

Grundlegende Bedienung einer Tischkreissäge ----20

Wartung Ihrer Tischkreissäge----27

Fehlerbehebung----29

TECHNISCHE DATEN----30

WARNING

Ein Teil des Staubes, der beim maschinellen

Schleifen, Sägen, Fräsen, Bohren und bei anderen Bautätigkeiten entsteht, enthält

Chemikalien, die nachweislich Krebs, Geburtsfehler oder andere Fortpflanzungsschäden verursachen.

Einige Beispiele für diese Chemikalien sind: Blei aus

bleihaltigen Farben, kristalline

Kieselsäure aus Ziegeln, Zement und anderen

Mauerwerksprodukten und Arsen und

Chrom aus chemisch behandeltem Holz.

Ihr Risiko durch diese Belastungen hängt davon ab, wie häufig Sie diese Art von Arbeit verrichten. So verringern Sie Ihre Belastung mit diesen Chemikalien: Arbeiten Sie in einem gut belüfteten Bereich und tragen Sie zugelassene Sicherheitsausrüstung, beispielsweise Staubmasken, die speziell dafür entwickelt wurden, mikroskopisch kleine Partikel herauszufiltern.

Vermeiden Sie längeren Kontakt mit Staub von Schleifmaschinen, Sägen, Fräsen, Bohren und anderen Bautätigkeiten. Tragen Sie Schutzkleidung und waschen Sie freiliegende Bereiche mit Seife und Wasser. Wenn Staub in Ihren Mund oder Ihre Augen gelangt oder auf der Haut liegt, kann dies die Aufnahme schädlicher Chemikalien fördern.

Allgemeine Sicherheitsregeln

WARNING

Lesen Sie alle Sicherheitshinweise, Anweisungen, Abbildungen und technischen Daten, die mit diesem Elektrowerkzeug geliefert werden. Die Nichtbeachtung aller unten aufgeführten Anweisungen kann zu

Stromschlag, Feuer und/oder schwere Verletzungen.

BEWAHREN SIE ALLE WARNHINWEISE UND ANWEISUNGEN FÜR SPÄTERE VERWENDUNG AUF.

Der Begriff „Elektrowerkzeug“ in den Warnhinweisen bezieht sich auf netzbetriebene (kabelgebundene) Elektrowerkzeuge bzw. auf akkubetriebene (kabellose) Elektrowerkzeuge.

SICHERHEIT AM ARBEITSBEREICH

Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Unordnung dunkle Bereiche sind eine Unfallgefahr.

Betreiben Sie Elektrowerkzeuge nicht in explosionsgefährdeten Bereichen, in denen sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

Halten Sie Kinder und Zuschauer fern, während Bedienung eines Elektrowerkzeugs. Ablenkungen können dazu führen, Sie verlieren die Kontrolle.

ELEKTRISCHE SICHERHEIT

Der Stecker des Elektrowerkzeugs muss in die Steckdose passen. Modifizieren Sie das Plug-In auf keinen Fall. Verwenden Sie nicht alle Adapterstecker mit geerdetem

Elektrowerkzeuge. Unveränderte Stecker und passende Das Risiko eines Stromschlags wird durch den Anschluss an eine externe Steckdose verringert.

Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohre, Heizkörper, Herde und Kühlschränken. Es besteht ein erhöhtes Risiko von Stromschlag, wenn Ihr Körper geerdet ist.

Setzen Sie Elektrowerkzeuge nicht dem Regen oder Nässe aus. Wasser das in ein Elektrowerkzeug eindringt, erhöht es besteht die Gefahr eines Stromschlags.

Missbrauchen Sie das Kabel nicht. Verwenden Sie das Kabel niemals Tragen, Ziehen oder Herausziehen des Elektrowerkzeugs. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten oder bewegliche Teile. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines Stromschlags.

Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden SieGefahren. ein für den Außenbereich geeignetes Verlängerungskabel.

Die Verwendung eines für den Außenbereich geeigneten Kabels reduziert es besteht die Gefahr eines Stromschlags.

Wenn der Betrieb eines Elektrowerkzeugs in einer feuchten Umgebung unvermeidbar, verwenden Sie eine Stromversorgung mit Fehlerstrom-Schutzschalter (GFCI). Die Verwendung eines FI-Schutzschalter verringern die Gefahr eines Stromschlags.

PERSÖNLICHE SICHERHEIT

Bleiben Sie wachsam, achten Sie darauf, was Sie tun und verwenden gesunder Menschenverstand beim Bedienen eines Elektrowerkzeugs. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder

unter dem Einfluss von Drogen, Alkohol oder Medikamenten. Ein Moment der Unaufmerksamkeit beim Bedienen der Der Gebrauch von Elektrowerkzeugen kann zu schweren Verletzungen führen.

Benutzen Sie persönliche Schutzausrüstung. Tragen Sie immer eine Schutzbrille. Schutzausrüstung wie wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Der Einsatz eines Gehörschutzes unter entsprechenden Bedingungen verringert das Risiko von Personenschäden.

Verhindern Sie unbeabsichtigtes Starten. Stellen Sie sicher, dass Schalter in der Aus-Position ist, bevor Sie den an Stromquelle und / oder Akkupack, Kommissionierung Das Tragen von Elektrowerkzeugen mit

Ihren Finger auf dem Schalter oder beim Einschalten von Elektrowerkzeugen bei denen der Schalter eingeschaltet ist, besteht eine Gefahr für Unfälle.

Entfernen Sie vor dem Einstellen alle Einstellschlüssel oder Schraubenschlüssel Einschalten des Elektrowerkzeugs. Ein Schraubenschlüssel oder links an einem rotierenden Teil des Elektrowerkzeugs befestigt kann zu Verletzungen führen.

Überstrecken Sie sich nicht. Achten Sie auf einen sicheren Stand und Gleichgewicht zu halten. Dies ermöglicht eine bessere Kontrolle des Elektrowerkzeugs in unerwarteten Situationen.

Kleiden Sie sich angemessen. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe von beweglichen Teilen fernhalten. Lose Kleidung, Schmuck oder lange für Haare können in beweglichen Teilen hängen bleiben.

Sind Geräte vorhanden für den Anschluss von Stellen Sie sicher, dass die Staubabsaug- und Auffangeinrichtungen angeschlossen sind und ordnungsgemäß verwendet werden. Durch die Nutzung der Staubabsaugung können staubbedingte

Lassen Sie sich nicht durch häufigen Gebrauch verwöhnen von Werkzeugen lassen Sie selbstgefällig werden und Sicherheitsgrundsätze für Werkzeuge ignorieren. Eine unachtsame Handlung kann innerhalb von Sekundenbruchteilen schwere Verletzungen verursachen.

VERWENDUNG UND PFLEGE VON ELEKTROWERKZEUGEN

Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie die richtige Elektrowerkzeug für Ihren Einsatzzweck. Die richtige Das Elektrowerkzeug erledigt die Arbeit besser und sicherer bei der für die es entwickelt wurde.

Allgemeine Sicherheitsregeln

Benutzen Sie das Elektrowerkzeug nicht, wenn der Schalter nicht ein- und ausschalten. Jedes Elektrowerkzeug, das nicht mit dem Schalter gesteuert werden kann, ist gefährlich und muss repariert werden.

Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku (sofern abnehmbar) aus dem Elektrowerkzeug, bevor Sie Einstellungen vornehmen, Zubehörteile wechseln oder das Gerät lagern.

Elektrowerkzeuge. Solche vorbeugenden Sicherheitsmaßnahmen Verringern Sie das Risiko eines unbeabsichtigten Startens des Elektrowerkzeugs.

Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf und lassen Sie keine Personen damit arbeiten, die damit nicht vertraud das Elektrowerkzeug oder diese Anleitung, um das Elektrowerkzeug zu bedienen. Elektrowerkzeuge sind gefährlich in den Händen ungeschulter Benutzer.

Warten Sie Elektrowerkzeuge und Zubehör.

Fehlausrichtung oder Blockieren beweglicher Teile, Bruch von Teilen und sonstiger Zustand

die die Funktion des Elektrowerkzeugs beeinträchtigen könne beschädigt ist, lassen Sie das Elektrowerkzeug reparieren, be

viele Unfälle sind auf mangelhafte Wartung zurückzuführen.

Elektrowerkzeugen.

Halten Sie Schneidwerkzeuge scharf und sauber. gepflegte Schneidwerkzeuge mit scharfen Schneiden neigen weniger zum Verkleben und sind leichter zu kontrollieren.

Verwenden Sie Elektrowerkzeug, Zubehör und Werkzeugaufsätze usw. gemäß dieser Anleitung, unter

Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Arbeit. Die Verwendung des Elektrowerkzeugs für Andere als die vorgesehenen Operationen können zu einer gefährlichen Situation führen.

Halten Sie Griffe und Greifflächen trocken, sauber und frei von Öl und Fett. Rutschig

Griffe und Greifflächen ermöglichen kein sichere Handhabung und Kontrolle des Werkzeugs in unerwarteten Situationen.

SERVICE

Lassen Sie Ihr Elektrowerkzeug von einem qualifizierten nur von einem Fachbetrieb repariert werden, der nur identische Ersatzteile verwendet. Dadurch wird die Sicherheit des en. Elektrowerkzeug gewartet wird.

Sicherheitshinweise für Tischkreissägen

SCHUTZHINWEISE

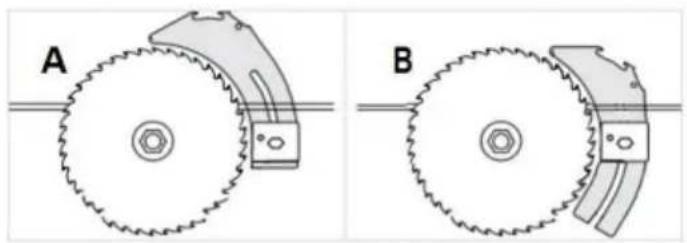

Lassen Sie die Schutzvorrichtungen an ihrem Platz. Die Schutzvorrichtungen müssen funktionsfähig und ordnungsgemäß Schutz, der lose, beschädigt oder nicht funktionsfähig ist nicht richtig funktioniert, muss es repariert oder ersetzt werden.

Benutzen Sie immer Sägeblattschutz, Spaltkeil und für jeden Durchschnitt. Für

Durchschnittsoperationen, bei denen das Sägeblatt schneidet vollständig durch die Dicke des Werkstücks, der Schutzvorrichtung und anderer Sicherheitsvorrichtungen tragen zur Verringerung des Verletzungsrisikos bei.

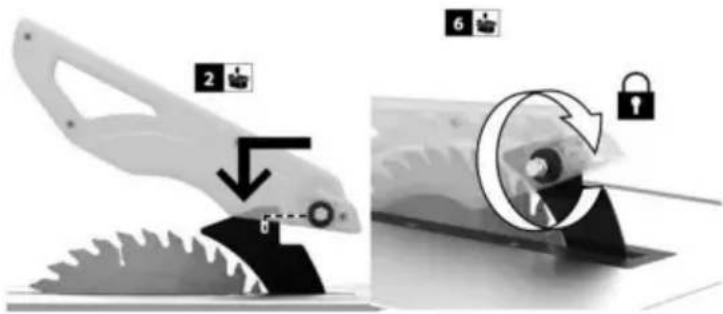

Befestigen Sie das Schutzsystem sofort wieder nach Abschluss einer Operation (wie Falzen, Nuten oder Nachsägen), die das Entfernen der Schutzvorrichtung, des Spaltkeils erfordert

und/oder. Die Schutzhaube, der Spaltkeil und die Reduzieren Sie das Verletzungsrisiko.

Stellen Sie sicher, dass das Sägeblatt nicht mit dem Schutzhaube, Spaltkeil oder Werkstück vor dem Schalter eingeschaltet ist. Unbeabsichtigter Kontakt dieser montiert sein. Gegenstände mit dem Sägeblatt können eine gefährliche Zustand.

Stellen Sie den Spaltkeil wie in dieser Anleitung beschrieben ein. Falsche Abstände, Positionierung und Ausrichtung können dazu führen, dass der Spaltkeil die Wahrscheinlichkeit eines Rückschlags nicht wirksam verringert.

Damit der Spaltkeil funktioniert, müssen sie im Werkstück einrastet.

Der Spaltkeil und sind unwirksam beim Schneiden von Werkstücken, die zu kurz für den Eingriff sind der Spaltkeil und die Rückschlagsicherung. Unter diesen Umständen kann kein Rückschlag

verhindert durch Spaltkeil und Rückschlagsicherung Gerät.

Sicherheitshinweise für Tischkreissägen

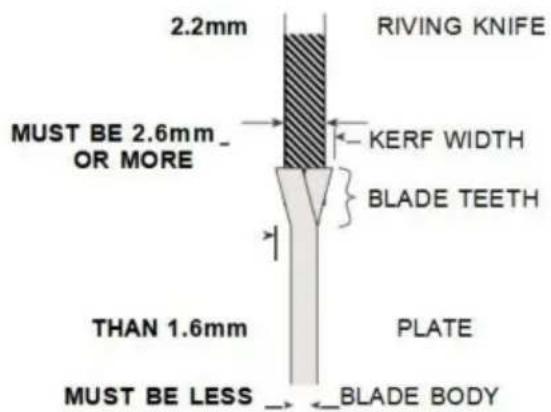

Verwenden Sie das passende Sägeblatt für den Spaltkeil. Die spaltkeil nicht fort, dass die Spaltkeil nicht fort, dass die Spaltkeil nicht fort, dass die Spaltkeil nicht fort, dass die Spaltkeil nicht fort, dass die Spaltkeil nicht fort, dass die Spaltkeil nicht fort, dass die Spaltkeil nicht fort, dass die Spaltkeil nicht fort, dass die Spaltkeil nicht fort, dass die Spaltkeil nicht fort, dass die Spaltkeil nicht fort, dass die Spaltungskenn und die Spaltungskenn nicht fort, dass die Spaltungskenn nicht fort, dass die Spaltungskenn nicht fort, dass die Spaltungskenn nicht fort, dass die Spaltungskenn nicht fort, dass die Spaltungskenn nicht fort, dass die Spaltungskenn nicht fort, dass die Spaltungskenn nicht fort, dass die Spaltungskenn nicht fort, dass die Spaltungskenn nicht fort, dass die Spaltungskenn nicht fort, dass die Spaltungskenn nicht fort, dass der Spaltungskenn nicht fort, dass der Spaltungskenn nicht fort, dass der Spaltungskenn nicht fort, dass der Spaltungskenn nicht fort, dass der Spaltungskenn nicht fort, dass der Spaltungskenn nicht fort, dass der Spaltungskenn nicht fort, dass der Spaltungskenn nicht fort, dass der Spaltungskenn nicht fort, dass der Spaltungskenn nicht fort, dass der Spaltungskenn nicht fort, dass der Plungskenn nicht fort, dass der Plungskenn nicht fort, dass der Plungskenn nicht fort, dass der Plungskenn nicht fort, dass der Plungskenn nicht fort, dass der Plungskenn nicht fort, dass der Plungskenn nicht fort, dass der Plungskenn nicht fort, dass der Plungskenn nicht fort, dass der Plungskenn nicht fort, dass der Plungskenn nicht fort, dass der Plungszukern nicht fort, dass der Plungszukern nicht fort, dass der Plungszukern nicht fort, dass der Plungszukern nicht fort, dass der Plungszukern nicht fort, dass der Plungszukern nicht fort, dass der Plungszukern nicht fort, dass der Plungszukern nicht fort, dass der Plungszukern nicht fort, dass der Plungszukern nicht fort, dass der Plungszukem nicht fort, dass der Plungszukem nicht fort, dass der Plungszukem nicht fort, dass der Plungszukem nicht fort, dass der Plungszukem nicht fort, dass der Plungszukem nicht fort, dass der Plungszukem nicht fort, dass der Plungszukem nicht fort, dass der Plungszukem nicht fort, dass der Plungszukem nicht fort, dass der Plungszukumnot in dem Betriebschaften und eine Betriebschaften und eine Betriebschaften und eine Betriebschaften und eine Betriebschaften und eine Betriebschaften und eine Betriebschaften und eine Betriebschaften und eine Betriebschaften und eine Betriebschaften und eine Betriebschaften und eine Betriebschaften und eine Betriebschaften und eine Betriebschaften und eine Betriebschaften und eine Betriebesellschaften und eine Betriebesellschaften und eine Betriebesellschaften und eine Betriebesellschaften und eine Betriebesellschaften und eine Betriebesellschaften und eine Betriebesellschaften und eine Betriebesellschaften und eine Betriebesellschaften und eine Betriebesellschaften und eine Betriebesellschaften und eine Betriebesellschaften und eine Betriebesellschaften und eine Betriebesellschaften und eine Betriebesellschaften.

Spaltkeil und Sägeblattkörper müssen dünner als die Dicke des Spaltkeils und die Schnittbreite des Sägeblattes muss größer sein als die Dicke des Spaltkeils.

SCHNEIDVERFAHREN WARNHINWEISE

legen Sie niemals Ihre Finger oder der Nähe oder in der Linie

des Sägeblattes. Ein Moment der Unaufmerksamkeit oder Beim Abrutschen kann Ihre Hand in Richtung Sägeblatt gerate und zu schweren Verletzungen führen.

Das Werkstück nur entgegen der Drehrichtung in das Sägeblatt bzw. den Fräser einführen. Das Einführen des Werkstückes in die gleiche Richtung. Das Sägeblatt dreht sich über dem Tisch, was z das Werkstück und Ihre Hand werden hineingezogen das Sägeblatt.

Benutzen Sie den Gehrungsanschlag niemals zum Vorschieben des Werkstücks beim Längsschneiden und benutzen Sie nicht den Längsschr

Anschlag als Längenanschlag beim Querschneiden der Gehrungsanschlag. Führen Sie das Werkstück mit de Parallelanschlag und Gehrungsanschlag gleichzeitig erhöht die Wahrscheinlichkeit des Verklemmens des Sägeblattes und Rückschlag.

Beim Längsschneiden immer das Werkstück Vorschubkraft zwischen Anschlag und Säge Sägeblatt. Verwenden Sie einen Schiebestock, wenn der Abstand zwischen Anschlag und Sägeblatt kleiner

150 mm, und verwenden Sie einen Schiebeblock wenn dieser Abstand weniger als 50 mm beträgt „Arbeitshilfen“ halten Ihre Hand in sicherem Abstand das Sägeblatt.

Benutzen Sie nur den Schiebestock, der vom Hersteller geliefert wird oder gemäß der Anleitung. Dieser Schiebestock sorgt für ausreichend Abstand der Hand zum Sägeblatt.

Benutzen Sie niemals einen beschädigten oder abgeschnittenen Schiebest. Ein beschädigter Schiebestock kann brechen und zu Hand in das Sägeblatt gleiten lassen.

Führen Sie keine Arbeiten „freihändig“ durch. Verwenden Sie immer entweder den Parallelanschlag oder die Gehrungss Messlehre zum Positionieren und Führen des Werkstü- „Freihand“ bedeutet, dass Sie Ihre Hände zum Stützen verwenden oder führen Sie das Werkstück, anstelle eines Parallelanschlags oder Gehrungsanschlag. Freihandsägen führt zu Fehlausrichtung, Verklemmen und Rückschlag.

Zusätzliche Werkstückunterstützung für die Rückseite und/oder Seiten des Sägetisches für lange und oder breite Werkstücke, um sie waagerecht zu halten. Eine lange und/oder breites Werkstück neigt zum Schwenken auf die Tischkante, wodurch der Kontrollverlust eintrat, Säge Sägeblattklemmen und Rückschlag.

Führen Sie das Werkstück mit gleichmäßiger Geschwindigkeit vor. das Werkstück verbiegen oder verdrehen. Bei einem Blockieren das Werkzeug sofort ausschalten, den Netzstecken Werkzeug und beseitigen Sie die Blockierung. Blockieren des Sägeblattes durch das Werkstück kann einen Rückschlag verursachen oder

Entfernen Sie keine Schnittstücke bei laufender Säge. Das Material kann zwischen dem Anschlag oder in der Sägeblattschutz und das Sägeblatt ziehen Ihre Finger in das Sägeblatt. Schalten Sie die Säge aus und warten Sie, bis das Sägeblatt zum Stillstand kommt, bevor Sie Material.

Verwenden Sie einen Hilfszaun in Kontakt mit dem Tisch top beim Längsschneiden von Werkstücken unter 2 mm dick. Ein dünnes Werkstück kann sich unter dem Riss verkeilen Zaun und verursachen einen Rückschlag.

RÜCKSCHLAGURSACHEN UND ZUGEHÖRIGE WARNHINWEISE

Ein Rückschlag ist eine plötzliche Reaktion des Werkstücks aufgrund ist als zu einem eingeklemmen, verklemmten Sägeblatt oder einer verzogenen Schnur „Schnittrichtung des Werkstückes in Bezug zur Säge oder wenn ein Teil des Werkstücks zwischen Sägeblatt und Parallelanschlag oder einem anderen festes Objekt.

Am häufigsten wird bei einem Rückschlag das Werkstück durch den hinteren Teil der Säge vom Tisch angehoben Klinge und wird in Richtung des Bedieners geschleudert.

Ein Rückschlag ist die Folge eines Missbrauchs der Säge

und/oder falscher Betriebsverfahren oder -bedingungen und kann durch die Einhaltung der entsprechenden Vorsichtsmaßnahmen vermieden werden. unten.

Stehen Sie niemals direkt in der Linie des Sägeblattes Positionieren Sie Ihren Körper immer auf der gleichen Seit des Sägeblattes als Anschlag. Ein Rückschlag kann das Werkstück mit hoher Geschwindigkeit auf jeden zu schleudern, der vor und in einer Linie mit der Säge steht Klinge.

Sicherheitshinweise für Tischkreissägen

Greifen Sie niemals über oder hinter das Sägeblatt zum Ziehen oder Stützen des Werkstücks.

Es kann zu Kontakt mit dem Sägeblatt oder zu einem Rückschlag komme. Sie könnten mit den Fingern in das Sägeblatt geraten.

Halten und drücken Sie niemals das Werkstück, das gegen das rotierende Sägeblatt abgeschnitten wird.

Das zu trennende Werkstück wird gegen die Das Sägeblatt kann blockieren und einen Rückschlag verursachen.

Richten Sie den Anschlag parallel zur Säge aus.

Ein falsch ausgerichteter Anschlag klemmt das Werkstück gegen das Sägeblatt und verursacht einen Rückschlag.

Verwenden Sie ein Federbrett, um das Werkstück gegen den Tisch und den Anschlag zu führen, wenn Durchführen von nicht durchgehenden Schnitten wie Falzen, Nuten oder Auftrennen von Schnitten.

Federbrett hilft, das Werkstück in im Falle eines Rückschlags.

Seien Sie besonders vorsichtig beim Schneiden in blinde Bereiche von montierten Werkstücken. Das hervorstehende Sägeblatt kann Gegenstände schneiden, die verursachen können Rückschlag.

Stützen Sie große Paneele, um das Risiko von Sägeblattklemmen und Rückschlag. Große Platten

neigen dazu, unter ihrem eigenen Gewicht durchzuhängen. Stütze(n) muss unter allen Teilen des Panels platziert werden über die Tischplatte hinausragend.

Seien Sie beim Schneiden eines Werkstücks besonders vorsichtig das verdreht, verknotet, verzogen ist oder nicht

haben eine gerade Kante, um es mit einer Gehrung zu führen oder entlang des Zauns. Ein verzogener, verknoteter oder

Das verdrehte Werkstück ist instabil und verursacht eine

Fehlausrichtung des Schnitts mit dem Sägeblatt, ein Verklemmen und Rückschlag.

Schneiden Sie niemals mehr als ein Werkstück, gestapelt vertikal oder horizontal. Das Sägeblatt könnte

ein oder mehrere Stücke aufheben und einen Rückschlag verursachen.

Beim Neustarten der Säge mit Sägeblatt im

das Werkstück, zentrieren Sie das Sägeblatt im Schnitt dass die Sägezähne nicht in die

Material. Wenn das Sägeblatt klemmt, kann es das Werkstück Werkzeug anheben und beim Wiederanlauf der Säge einen Rückschlag verursakveraktiert. neu gestartet.

Halten Sie Sägeblätter sauber, scharf und mit ausreichender Schränkung. Verwenden Sie niemals verzogene Sägeblätter oder

Klingen mit gerissenen oder abgebrochenen Zähnen. Scharfe und richtig eingestellte Sägeblätter minimieren das Verklemmen, Blockieren und Rückschlagen.

TISCHKREISSÄGENBETRIEB VORGEHENSWEISE WARNHINWEISE

eSchalten Sie die Tischkreissäge aus und trennen Sie den

Netzkabel beim Abnehmen der Tischeinlage, beim Wechseln des Sägeblattes oder bei Einstellungen am Spaltkeil, Rückschlagsicherung

oder Sägeblattschutz und wenn die Maschine unbeaufsichtigt gelassen. Vorsichtsmaßnahmen werden Unfälle vermeiden.

Lassen Sie die Tischkreissäge niemals unbeaufsichtigt laufen. Schalten Sie es aus und verlassen Sie das Werkzeug nicht, bis es kommt zum völligen Stillstand. Eine unbeaufsichtigt laufende Säge stellt eine unkontrollierte Gefahr dar.

Stellen Sie die Tischkreissäge an einem gut beleuchteten und ebenen Ort auf, an dem Sie guten Halt und Gleichgewicht haben.

Sie sollte an einem Ort aufgestellt werden, der genügend Platz bietet, um die Größe der Säge problemlos handhaben zu können.

Ihr Werkstück. Enge, dunkle Bereiche und unebene, rutschige Böden sind eine Gefahr für Unfälle.

eReinigen und entfernen Sie regelmäßig Sägespäne unter dem Sägetisch und/oder der Staubabsaugung

Gerät. Angesammeltes Sägemehl ist brennbar und

kann sich selbst entzünden.

Die Tischkreissäge muss gesichert werden. Eine Tischkreissäge

Ein nicht ordnungsgemäß gesichertes Objekt kann sich bewegen oder umkippen.

Entfernen Sie Werkzeuge, Holzreste usw. aus dem

Tisch, bevor die Tischsäge eingeschaltet wird. Ablenkung oder

ein möglicher Stau können gefährlich sein.

Benutzen Sie immer Sägeblätter der richtigen Größe und Form (rautenförmig oder rund) der Dornlöcher.

Sägeblätter, die nicht zur Sägeblattbefestigung passen, laufen ungleichmäßig, was zu Leistungsverlusten führt. Kontrolle.

Verwenden Sie niemals beschädigte oder falsche Sägeblätter Befestigungsmittel wie Flansche, Sägeblattscheiben, Schrauben

oder Muttern. Diese Befestigungsmittel wurden speziell für Ihre

Säge entwickelt, um einen sicheren Betrieb und optimale Leistung zu gewährleisten.

Stellen Sie sich niemals auf die Tischkreissäge. Benutzen Sie sie nicht a

Trittleiter. Es besteht die Gefahr schwerer Verletzungen, wenn die

Werkzeug kippt oder das Schneidwerkzeug versehentlich

Stellen Sie sicher, dass das Sägeblatt richtig installiert ist in die richtige Richtung drehen. Nicht verwenden

Schleifscheiben, Drahtbürsten oder Schleifscheiben an einer

Tischkreissäge. Eine unsachgemäße Sägeblattinstallation oder die Verwendung von Zubehör, das nicht empfohlen wird,

kann zu schweren Verletzungen führen.

Zusätzliche Sicherheitsregeln

MACHEN SIE IHRE WERKSTATT KINDERSICHER mit Vorhängeschlössern, Hauptschaltern usw.

Verwenden Sie nur empfohlenes Zubehör. Verwenden Sie nur Zubehör, das vom Hersteller empfohlen wird Ihr Modell. Anderes Zubehör kann gefährlich sein.

Verwenden Sie keine Klinge oder anderes Schneidwerkzeug gekennzeichnet für eine Betriebsdrehzahl unter 5000 U/min Gefahr schwerer Verletzungen.

Stellen Sie sicher, dass die Klinge oder das andere Schneidwerkzeug, die Unterlegscheiben und die Dornmutter richtig installiert sind. Referenz Anweisungen zum Entfernen und Installieren der Klinge.

Betreiben Sie die Säge niemals ohne den richtigen Einsatz. Stellen Sie sicher, dass der Tischeinsatz bündig oder leicht unterhalb der Tischoberfläche vorne und bündig bis knapp oberhalb der Rückseite des Einsatzes.

Überprüfen Sie die Tischsäge vor jedem Gebrauch. ein Teil Ihrer Säge fehlt, funktioniert nicht richtig oder beschädigt oder kaputt ist (z. B. der Motor Schalter oder andere Bedienelemente, eine Sicherheitsvorrichtung oder das Netzkabel), stellen Sie den Betrieb sofort ein bis das betreffende Teil repariert ist oder ersetzt.

Kunststoffe und Verbundwerkstoffe (wie Hartfaserplatten) können mit Ihrer Säge geschnitten werden. Da diese jedoch normalerweise ziemlich hart und rutschig sind, kann ein Rückschlag nicht verhindert werden. Achten Sie daher besonders auf die richtigen Einstellungen und Schneidverfahren beim Längsschneiden.

stehen oder jemand anderem erlauben, in der Schlange zu stehen, der ein potenzieller Rückschlag droht.

Seien Sie besonders vorsichtig, wenn die Schutzvorrichtung zum Aufsägen, Nuten, Falzen oder Bringen Sie den Schutz sofort wieder an, wenn dieser Vorgang abgeschlossen ist.

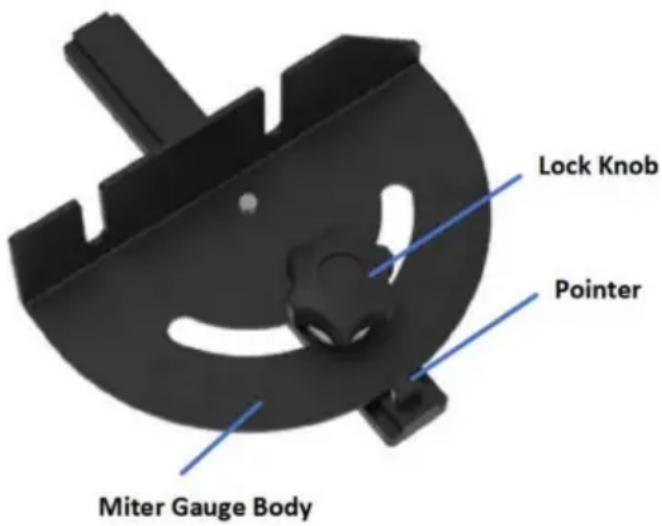

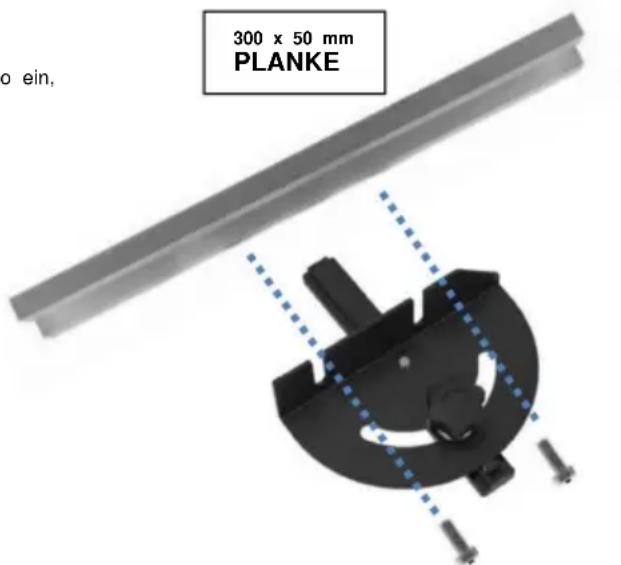

Verwenden Sie eine Hilfsblende am Gehrungsanschlag, um die Stabilität und Kontrolle zu erhöhen. Querschneidearbeiten werden bequemer ausgeführt und mit größere Sicherheit, wenn eine zusätzliche Holzverkleidungsplatte am Gehrungsanschlag angebracht. Siehe „Hilfsplanfräsen für Parallelanschlag“.

Vermeiden Sie ungünstige Bedienvorgänge und Handhaltungen. Bei plötzlichem Ausrutschen können Finger oder Hände verletzt werden. in das Sägeblatt oder ein anderes Schneidwerkzeug eingreifen.

Wenn das Sägeblatt im Werkstück steckenbleibt oder sich verklemmt, schalten Sie die Säge aus, ziehen Sie den Stecker der Steckdose, entfernen Sie das Werkstück vom Sägeblatt und Überprüfen Sie, ob das Sägeblatt parallel zur Tischschlitze oder Nuten und wenn der Spreizer in

richtige Ausrichtung mit dem Sägeblatt. Wenn Sie Überprüfen Sie dabei, ob der Parallelanschlag parallel zum Sägeblatt ist. Passen Sie ihn wie angegeben an.

DENKEN SIE AN DIE SICHERHEIT: Sicherheit erfordert den gesunden Menschenverstand des Bedieners und seine ständige Wachsamkeit bei der Verwendung der Tischkreissäge.

WARNING

Der Betrieb jeglicher Kraft Beim Gebrauch des Werkzeugs können

Fremdkörper in die Augen geschleudert werden, was zu schweren

Augenverletzungen führen kann. Beschädigung. Tragen Sie immer Schutzbrillen nach ANSI Z87 .1

(auf der Verpackung angegeben) vor dem Einschalten der Stromversorgung Werkzeugbedienung.

Lesen Sie vor jedem Gebrauch alle Warnhinweise an der Tischkreissäge.

WARNING Wear Eye Protection

SICHERHEIT DES TISCHKREISSÄGENSTÄNDERS ANWEISUNGEN

WARNING

Alles lesen Anweisungen. Fehler folgen alle aufgeführten Anweisungen

Die nachstehenden Hinweise können zu schweren Verletzungen führen.

Montieren Sie die Teile vollständig und ziehen Sie alle Befestigungselemente fest für diesen Ständer erforderlich. Denken Sie auch daran, den Ständer gelegentlich zu überprüfen und sicherzustellen, dass er noch fest. Ein lockerer Ständer ist instabil und kann sich verschieben im Gebrauch und kann zu schweren Verletzungen führen.

Schalten Sie das Werkzeug aus und trennen Sie die Schalten Sie die Säge aus, bevor Sie sie am Ständer befestigen. Unbeabsichtigter Start während der Montage kann zu Verletzung.

Stellen Sie vor dem Betrieb sicher, dass der gesamte Das Gerät steht auf einer festen, flachen und ebenen Fläche.

Bei instabilem Werkzeug besteht die Gefahr schwerer Verletzungen und es kippt.

Stellen Sie sich niemals auf das Gerät oder den Ständer und verwenden Sie es nicht eine Leiter oder ein Gerüst. Es können schwere Verletzungen auftreten, wenn das Werkzeug gekippt wird oder das Schneidwerkzeug versehentlich berührt wird. Lagern Sie keine Materialien auf oder in der Nähe des Werkzeugs, so dass es notwendig ist, auf das Werkzeug oder dessen Ständer, um sie zu erreichen.

Verwenden Sie nur Ersatzteile von VEVOR. Alle anderen Teile können eine Gefahr darstellen.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

Motorspezifikationen und elektrische Anforderungen

Motorspezifikationen

Im Falle einer Störung oder eines Ausfalls bietet die Erdung den Weg des geringsten Widerstands für

elektrischer Strom, um das Risiko eines Stromschlags zu verringern.

Dieses Werkzeug ist mit einem Elektrokabel ausgestattet, das

einen Erdungsleiter und einen Erdungsstecker. Der Stecker muss in eine passende Steckdose gesteckt werden, die ordnungsgemäß installiert und geerdet ist.

Übereinstimmung mit allen örtlichen Gesetzen und Verordnungen.

Diese Säge ist für den Betrieb mit 120 Volt, 60 Hz Wechselstrom ausgelegt. Vor dem Anschluss des Motors

Netzkabel an eine Stromquelle anschließen, vergewissern Sie sich, dass das

Schalter in der Position „OFF“ ist und stellen Sie sicher, dass der elektrischer Strom hat die gleichen Eigenschaften wie

das steht auf dem Typenschild der Tischkreissäge.

Anschluss an eine Stromquelle

Diese Maschine muss während des Betriebs geerdet sein, um Schützen Sie den Bediener vor Stromschlägen.

Stecken Sie das Netzkabel in eine 120V-Steckdose mit ordnungsgemäßer Erdung.

Steckdose mit 15-Ampere-Doppelelement-Schutz

Zeitverzögerungssicherung oder Leistungsschalter.

Nicht alle Steckdosen sind ordnungsgemäß geerdet. Wenn Sie nicht

Stellen Sie sicher, dass Ihre Steckdose, wie auf dieser Seite abgebildet,

ordnungsgemäß geerdet; lassen Sie es von einem qualifizierten Elektriker.

Zu A Die elektr Trikuspidalschock Die D nicht zwei Inch Metallprothese GSDie

auf den Stecker beim Einsetzen oder Entfernen des

Stecker in die Steckdose stecken oder von ihr trennen.

Fehlerhafte Erdung dieses Elektrowerkzeugs kann zu

Stromschlag oder schwerer Schock, insbesondere bei Verwendung

in der Nähe von Metallrohren oder anderen Metall

Objekte. Wenn Sie einen Schock bekommen, kann Ihre Reaktion

Ihre Hände können gegen das Werkzeug schlagen.

Wenn das Netzkabel abgenutzt, durchgeschnitten oder beschädigt ist, lassen Sie es

sofort ersetzt werden, um einen Stromschlag oder Brand zu vermeiden Gefahr.

Ihr Gerät ist für den Einsatz an 230

Volt und ist ausgestattet mit

ein 2-adriges Kabel und

Erdungsstecker, zugelassen von

Underwriters

Laboratories und die Canadian

Der Erdleiter hat einen grünen Mantel

und ist an einem Ende am Werkzeuggehäuse befestigt und

an den Erdungsstift im Anschlussstecker an das andere Ende.

Wenn die Steckdose, die Sie für dieses Netzteil verwenden möchten, Das Werkzeug ist vom Typ mit zwei Zinken. ODER ÄNDERN SIE DEN ERDUNGSSTIFT IN IRGENDEINER

Lassen Sie den Austausch durch einen qualifizierten Elektriker durchführen. ZWEI-polige Steckdose mit ordnungsgemäß geerdetem DRElpolige Steckdose. Verwenden Sie keinen Adapter Stecker.

Unsachgemäßer Anschluss der Geräteerdung Leiter kann zu einem elektrischen Schlag führen. Der

Leiter mit Isolierung mit einer Außenfläche das ist grün mit oder ohne gelbe Streifen ist die Erdungsleiter des Geräts. Wenn eine Reparatur oder ein Austausch des Stromkabels oder Steckers erforderlich ist, schließen Sie den Erdungsleiter des Geräts nicht an einen stromführenden Anschluss an.

Wenn Sie die Erdungsanweisungen nicht vollständig verstanden haben oder Zweifel haben, ob das Werkzeug richtig funktioniert, wenden Sie sich an einen qualifizierten Elektriker oder an das Servicepersonal. ordnungsgemäß geerdet.

Verlängerungskabel

Ersetzen Sie beschädigte Kabel

Die Verwendung beschädigter

Kabel können einen Stromschlag. Verbrennungen oder einen tödlichen Stromschlag verursachen.

Gemäß der geltenden Produkthaftung

Gesetze, die

Der Hersteller des Gerätes übernimmt keine

Haftung

für Schäden am Produkt oder Schäden

verursacht durch

das Produkt, die entstehen durch: •

Unsachgemäße Handhabung

• Nichtbeachtung der Bedienungsanleitung
• Reparaturen durch Dritte, nicht durch autorisierte Service

Techniker

• Installation und Austausch von nicht originalen
  Ersatzteil

Teile

- Andere als die angegebene Anwendung

- Ein Ausfall der elektrischen Anlage, der tritt auf

aufgrund der Nichteinhaltung der elektrischen Vorschriften

bestimmungen und VDE 0100, DIN 57113/VDE0113.

Symbole

Sicherheitssymbole

Der Zweck von Sicherheitssymbolen besteht darin, Sie auf mögliche Gefahren aufmerksam zu machen. Die Sicherheitssymbole und die dazugehörigen Erklärungen verdienen Ihre aufmerksame Aufmerksamkeit und Ihr Verständnis. Die Symbolwarnungen allein beseitigen keine Gefahr. Die Anweisungen und Warnungen, die sie enthalten, sind kein Ersatz für entsprechende Unfallverhütungsmaßnahmen.

Lesen Sie unbedingt alle Sicherheitshinweise in dieser Bedienungsanleitung.

Handbuch, einschließlich aller Sicherheitswarnsymbole wie „GEFAHR“,

„WARNUNG“ und „VORSICHT“, bevor Sie dieses Werkzeug verwenden. Wenn Sie nicht alle Anweisungen befolgen, Die unten aufgeführten Maßnahmen können zu Stromschlägen, Bränden und/oder schweren Verletzungen führen.

Die folgenden Definitionen beschreiben den Schweregrad für jedes Signalwort. Bitte lesen Sie das Handbuch und achten sie auf diese symbole.
	Dies ist das Sicherheitswarnsymbol. Es wird verwendet, um Sie vor möglichen Personenschäden zu warnen. Verletzungsgefahr. Beachten Sie alle Sicherheitshinweise, die diesem Symbol folgen, um mögliche Verletzungen oder Tod.
	GEFAHR weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, zur Folge hat zum Tod oder zu schweren Verletzungen führen.
	WARNUNG weist auf eine Gefahrensituation hin, die, wenn sie nicht vermieden wird, Dies kann zu schweren oder tödlichen Verletzungen führen .
	Weist in Verbindung mit dem Sicherheitswarnsymbol auf eine Gefahrensituation hin, die, wenn sie nicht vermieden wird, zu leichten oder mittelschweren Verletzungen führt.

Schadensverhütung und Informationsmeldungen

Diese geben dem Benutzer wichtige Informationen und/oder Anweisungen, die zu Geräte- oder andere Sachschäden, wenn sie nicht befolgt werden. Jedem Hinweis geht das Wort „HINWEIS“ voraus, wie im folgenden Beispiel: HINWEIS: Bei Nichtbeachtung

dieser Anweisungen kann es zu Geräte- und/oder Sachschäden kommen.

Der Betrieb von Elektrowerkzeugen kann zu Fremdkörper in die Augen geschleudert werden, was

kann zu schweren Augenschäden führen. Bevor Sie das Elektrowerkzeug

Tragen Sie während des Betriebs immer eine Schutzbrille oder eine Schutzbrille mit Seitenschutz und bei Bedarf einen Vollgesichtsschutz. Wir empfehlen einen Wide Vision Safety Maske zum Tragen über einer Brille oder einer herkömmlichen Schutzbrille mit seitlichen Schutzschilde. Verwenden Sie immer einen Augenschutz, der nach ANSI-Normen gekennzeichnet ist. Z87.1.

Symbole

WICHTIG: Einige der folgenden Symbole können auf Ihrem Werkzeug verwendet werden. Bitte lesen Sie sie und lernen Sie deren Bedeutung kennen. Die richtige Interpretation dieser Symbole ermöglicht Ihnen, das Werkzeug besser zu bedienen und sicherer.

Symbol	Name	Bezeichnung/Erläuterung
V	Volt	Spannung (Potenzial)
A	Ampere	Aktuell
Hz	Hertz	Frequenz (Zyklen pro Sekunde)
IN	Watt	Leistung
kg	Kilogramm	Gewicht
Min	Minuten	Zeit
S	Sekunden	Zeit
W	Wattstunden	Batteriekapazität
Ah	Amperestunden	Batteriekapazität
O	Durchmesser	Größe von Bohrern, Schleifscheiben etc.
No	Leerlaufdrehzahl	Drehzahl, im Leerlauf
N	Nenndrehzahl	Maximal erreichbare Geschwindigkeit
.../min	Revolutionen oder Gegenbewegungen pro Minute	Umdrehungen, Hübe, Oberflächengeschwindigkeit, Umlaufbahnen usw. pro Minute
0	Aus-Stellung	Keine Geschwindigkeit, kein Drehmoment ...
→	Pfeil	Aktion in Pfeilrichtung
~	Wechselstrom	Art oder Charakteristik des Stroms
---	Gleichstrom	Art oder Charakteristik des Stroms
	Symbol für Verletzungsgefahr	Nicht in das laufende Sägeblatt greifen.
	Symbol „Handbuch lesen“	Weist den Benutzer darauf hin, das Handbuch zu lesen
	Symbol „Augenschutz tragen“	Tragen Sie immer eine Schutzbrille oder eine Schutzbrille mit Seitenschutz und einem Vollgesichtsschutz, wenn Bedienung dieses Produkts .
	Tragen Sie eine Maske	Empfehlung für den Bediener zum Tragen Staubmaske.
	Tragen Sie einen Gehörschutz	Empfehlung für den Bediener zum Tragen Gehörschutz .

Symbole (Zertifizierungsinformationen)

WICHTIG: Einige der folgenden Symbole für Zertifizierungsinformationen können auf Ihrem

Werkzeug. Bitte studieren Sie sie und lernen Sie ihre Bedeutung. Die richtige Interpretation dieser Symbole ermöglicht Sie können das Werkzeug besser und sicherer bedienen.

Symbol	Bezeichnung/Erläuterung
	TÜV / GS Prüfzeichen
	CE-Kennzeichnung

Glossar

DORN: Der Schaft, auf dem ein Schneidwerkzeug befestigt ist montiert.

BARRIER GUARD: Eine Baugruppe bestehend aus der Montagegabel und zwei Seitenbarrieren. Diese Die Baugruppe soll eine physische Barriere zwischen dem Bediener und der rotierenden Säge bilden. Klinge.

SCHRÄGE: Klingenwinkel im Verhältnis zur Tischoberfläche.

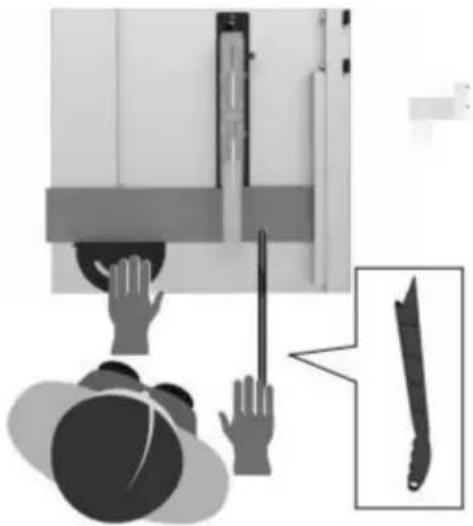

CROSSCUT: Ein Schneide- oder Formgebungsvorgang über die Breite des Werkstücks, Schneiden das Werkstück auf Länge bringen.

DADO: Ein nicht durchgehender Schnitt, der eine quadratische Kerbe oder Mulde im Werkstück.

FEATHE RBOARD: Ein Gerät, das helfen kann Führung der Werkstücke bei Längsschnitten durch Halten Sie das Werkstück in Kontakt mit dem Riss Zaun. Es hilft auch, Rückschläge zu verhindern.

FREIHAND: Das Ausführen eines Schnitts ohne Anschlag, Gehrungsanschlag, Vorrichtung, Niederhalter oder andere geeign Vorrichtung zur Verhinderung des Verdrehens des Werkstücks während des Schnitts und kann ein Sicherheitsrisiko darstellen.

GUMMI: Ein klebriger, harzbasierter Rückstand aus Holz Produkte. Nach dem Aushärten nennt man es als „Harz“ bezeichnet.

FERSE: Fehlausrichtung der Klinge, die verursacht die hintere oder auslaufende Seite der Klinge, um Kontakt mit der Schnittfläche des Werkstücks. Ferse kann zu Rückschlag, Blockieren, übermäßiger Krafteinwirkung, Verbrennen des Werkstücks oder Splittern führen. allgemein, Ferse schafft eine schlechte Qualität Schnitt und kann ein Sicherheitsrisiko darstellen.

KERF: Der Raum im Werkstück, in dem die Es wurde Material durch die Klinge abgetragen.

KICKBACK: Ein unkontrolliertes Greifen und Rückschleudern des Werkstückes nach vorne der Säge während eines Längsschnittvorgangs.

VORNE: Das Ende des Werkstücks, das beim Längsschneiden in die Mitte des Werkstücks geschoben wird. in das Schneidwerkzeug ein.

FORMEN: Ein nicht durchgehender Schnitt, der eine spezielle Form im Werkstück; dient zur Verbindung oder Dekoration.

NICHT DURCHGEHENDES SÄGEN: Jeder Schneidvorgang, bei dem das Sägeblatt nicht durch das das Werkstück (z. B. Nut, Falz).

PARALLEL: Position des Parallelanschlags gleich in Abstand an jedem Punkt zur Seitenfläche des Sägeblatt.

SENKRECHT: 90° (rechter Winkel) Schnittpunkt oder Lage der Senkrechten und Waagerechten Ebenen wie die Position des Sägeblattes (vertikal) zur Tischoberfläche (horizontal).

PUSH BLOCK: Ein Gerät zum Reißen von Operationen, die zu eng sind, um die Verwendung eines Schiebestock. Verwenden Sie einen Schiebeblock für Rissbreiten weniger als 2 Zoll.

SCHIEBESTAB: Ein Gerät, das verwendet wird, um das Werkstück bei schmalen Längsschnittarbeiten durch die Säge zu führen und dabei hilft, das

Halten Sie die Hände des Bedieners ausreichend weit vom Sägeblatt entfernt.

Verwenden Sie den Schiebestock für Schnittbreiten unter 6 Zoll und mehr als 2 Zoll.

FALZ: Eine Kerbe in der Kante eines Werkstücks. Wird auch als Kantennut bezeichnet.

UMDREHUNGEN PRO MINUTE (RPM): Die

Anzahl der Umdrehungen eines sich drehenden Objekts in einer Minute.

RIPPEN: Ein Schneidvorgang entlang der Länge des Werkstücks, Zuschneiden des Werkstücks auf Breite.

Spaltkeil oder Streuer: Ein Gerät, das hält den Schnitt des Werkstücks offen, während die Material wird geschnitten. Dies minimiert das Potenzial von Das Werkstück klemmt gegen das Sägeblatt.

Sägeblattschutz: Besteht aus 2 Komponenten: Spaltkeil/Splitter und Hauptschutz.

DURCHSÄGEN: Jeder Schneidvorgang, bei dem das Sägeblatt durch das Werkstück verläuft.

WERKSTÜCK: Das Werkstück, an dem die Schneide Die Oberflächen von Ein Werkstück wird üblicherweise bezeichnet als Flächen, Enden und Kanten.

Lernen Sie Ihre Tischkreissäge kennen

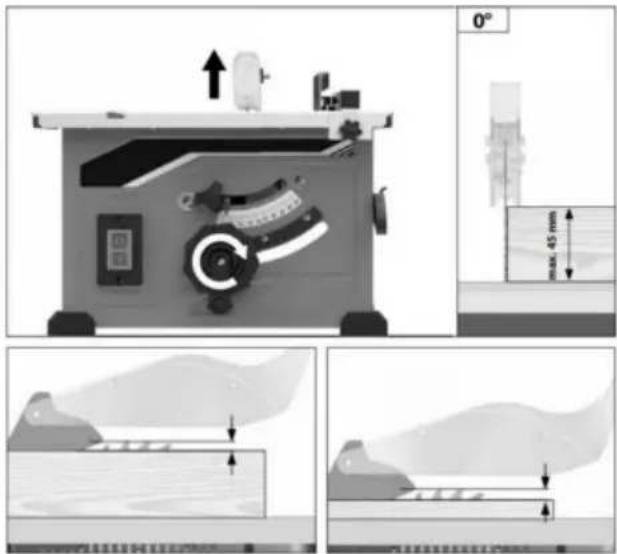

1. HÖHENRAD Hebt oder senkt

das Sägeblatt. Wird auch zum Neigen des Sägeblatts zwischen 0 und 45 Grad verwendet.

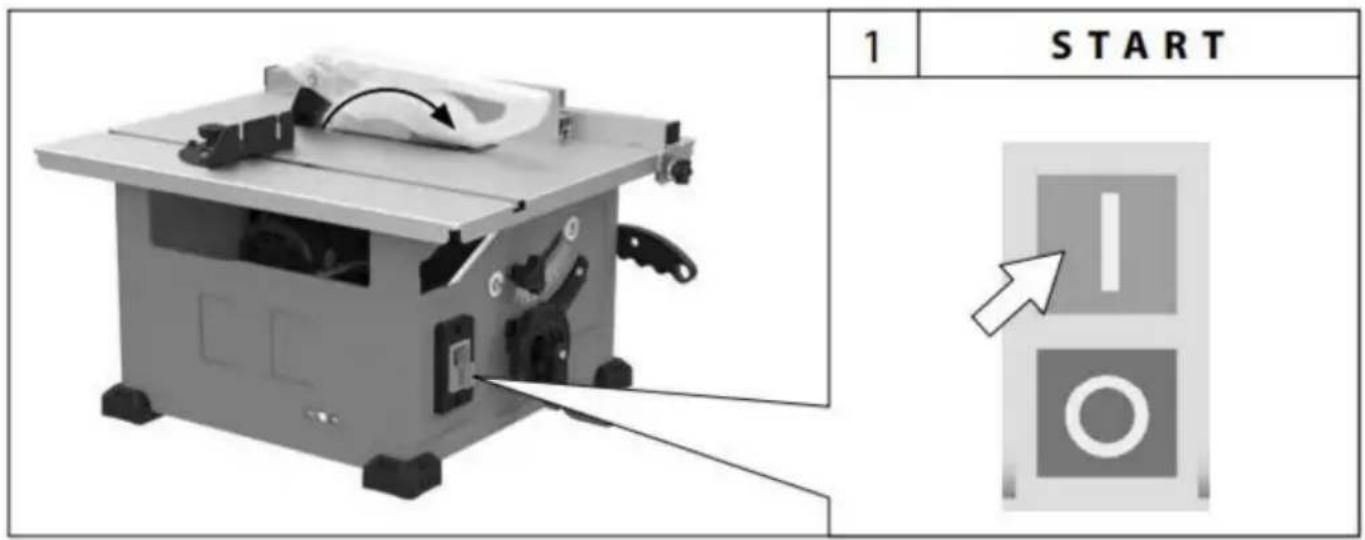

1. EIN-/AUS-SCHALTER

Der Schalter verfügt über ein Loch für die Verwendung eines Vorhängeschlosses, um ein versehentliches Einschalten zu verhindern.

1. ABGESCHRÄGTE SKALA

Anzeige des Neigungswinkels des Sägeblattes

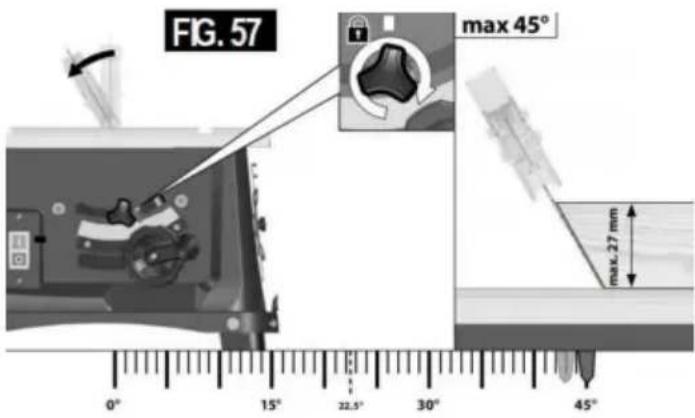

1. Klingenwinkelverriegelungsgriff

Arretiert die Klinge im gewünschten Gehrungswinkel

1. Parallelzaun

Lässt sich durch Verriegelungsriegel an beiden Enden sicher am Tisch befestigen.

1. STAUBANSCHLUSS/STAUBSAUGEANSCHLUSS

Abnehmbar, um darin eingeschlossene Holzstücke zu entfernen.

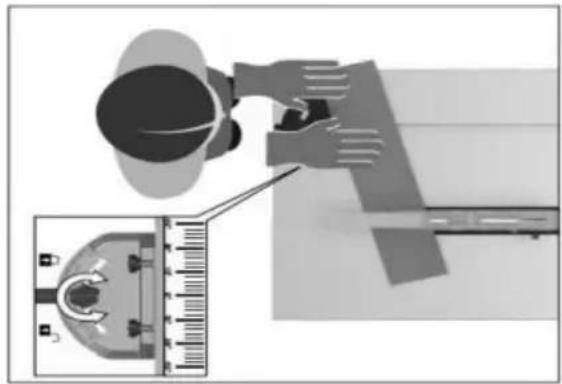

1. GEHRUNGSANSCHLAG

Der Kopf kann durch Festziehen des Feststellknopfes in der gewünschten Position zum Querschneiden oder Gehren arretiert werden. BEI GEBRAUCH IMMER SICHER VERRIEGELN.

1. Spaltkeil Für die

einwandfreie Funktion des Spaltkeils muss der Sägeblattdurchmesser zum entsprechenden Spaltkeil passen.

1. SÄGEBLATT

210×30×2,6mm, 24Z, 2ST 10.

KLINGENSCHUTZ

Besteht aus zwei Hauptelementen: Spaltkeil und Schutzvorrichtung. Der Sägeblattschutz muss bei allen Sägeschnitten immer an seinem Platz und ordnungsgemäß funktionieren.

1. SCHIEBESTOCK

Verwenden Sie einen Schiebestock, wenn der Abstand zwischen Anschlag und Sägeblatt weniger als 150 mm.

Auspacken und Inhalt prüfen

Um Verletzungen

Start überwarteten

du von u n ex ele

N_G^oder ctri Ica

Stromschlag während des Auspackens und Aufstellens zu vermeiden, stecken Sie das Netzkabel nicht in eine Stromquelle. Dieses Kabel muss ausgesteckt bleiben, wenn Sie die Tischkreissäge mit Ständer zusammenbauen oder Einstellungen daran vornehmen.

Trennen Sie alle Teile aus dem Verpackungsmaterial und vergleichen Sie jedes Teil mit der Abbildung und der Liste der losen Teile, um sicherzustellen, dass alle Teile vorhanden sind, bevor Sie das Verpackungsmaterial wegwerfen (Abb. 3).

Wenn Teile fehlen, und fehlen

säge zu

Tun

b le, Erdas

SCOPE OF DELIVERY

Abb. 3

1

Stecken Sie das Netzkabel ein oder schalten Sie den Schalter ein, bis Sie die fehlenden Teile beschafft und richtig installiert haben.

TABELLE DER LOSE TEILE
ARTIKEL	BESCHREIBUNG	MENGE .
1	Tischkreissäge	1
2	Klingenschutz	1
3	Parallelzaun	1
4	Gehrungsanschlag	1
5	Schiebestock	1
6	Schraubenschlüssel (im Gerät)	1
7	Handbuch	1

2

4

3

(Nur für Versandzwecke verwendet)

Legen Sie die Tischplatte auf den Boden und suchen Sie den Kabelbinder, der die Motor-/Sägeblatt-Baugruppe an der Basis befestigt. Schneiden Sie den Kabelbinder mit einer Schere oder einem Seitenschneider durch und entfernen Sie ihn (Abb. 4).

Anbringen des Klingenschutzes

⚠️WARNUNG

Um Verletzungen zu vermeiden,

Immer den Stecker ziehen

von der Stromquelle, bevor Sie das Gerät anschließen oder Entfernen des Klingenschutzes.

BEFESTIGUNG DER SCHUTZBAUGRUPPE

1. Heben Sie das Sägeblatt so hoch wie möglich an und stellen Sie essenkrecht zum Tisch (0° auf der Neigungsskala) (Abb. 5).
2. Montieren Sie den Sägeblattschutz zusammen mit dem Bolzen auf dem Spaltkeil, so dass der Bolzen fest im Schlitz des Spaltkeils sitzt.

dass die Schutzbaugruppe sicher angeschlossen ist.

(Abb. 6).

Halten Sie einen Abstand von 3-5 mm zwischen Sägeblatt und

Spaltkeil.Schrauben Sie die Schraube nicht zu fest ein, die Sägeblattschutz muss sich frei bewegen können. (Abb. 7).

Abb. 5

Sieg es

Abb.7

Abb. 6

Montage, Einstellung oder Reparatur den Stecker von der Stromquelle, um

mögliche Verletzungen zu vermeiden.

VERWENDUNG DES RICHTIGEN

Um das Risiko zu verringern : F Verletzung

e „Stabilisatoren“ oder "0" verdammte Leute

„Versteifungsmanschetten“ auf beiden Seiten eines Ersatzblatts. Dies sind

Metallplatten, die an den Seiten des Blatts angebracht werden, um die

Durchbiegung zu verringern, die bei der Verwendung dünner Sägeblätter

auftreten kann. Die Verwendung dieser Vorrichtungen auf beiden Seiten

verhindert, dass das Blatt richtig mit dem Spaltkeil/Spalter ausgerichtet wird, was

das Werkstück beim Schneiden verklemmen kann. Eine „Stabilisator“-Platte darf

SÄGEBLATTS WICHTIG: Das Sägeblatt dieses Werkzeugs hat einen nur an der Außenseite eines dünnen Ersatzblatts angebracht werden. Diese

Durchmesser von 210 mm. Wenn Sie ein Ersatzblatt suchen, wählen Platten werden bei dem mitgelieferten Blatt nicht benötigt.

Sie eines mit Abmessungen, die denen des Originalblatts nahe

kommen. Diese Information ist möglicherweise nicht auf der Verpackung

des Blatts aufgedruckt. Wenn nicht, prüfen Sie den Katalog oder die

Website des Herstellers. VEVOR bietet professionelle Sägeblätter in

Premiumqualität an, die den Anforderungen für dieses Werkzeug

Klingenwechsel

entsprechen. Sie müssen ein Blatt mit einer Schnittbreite von 2,6 mm oder mehr wählen. (Abb. 10).

Abb. 10

venden Sie kein extra dünnes rfs Alst

Sägeblätter. Der Schnitt des Sägeblatts muss breiter als 2,6 mm sein.

Sägeblätter mit besonders dünnem Schnitt (weniger als 2,6 mm)

können dazu führen, dass das Werkstück beim Schneiden am Spaltkeil/

Spalter hängen bleibt. Es wird empfohlen, dass der Schnitt des

Ersatzsägeblatts, das für diese Säge verwendet wird, 2,6 mm oder

mehr beträgt.

6x

Um die u zu red ce

In fahre

Hont verwenden

Verletzungsgefahmt durch Klingen

mit einer dicken Körperplatte. Wenn die Plattendicke des

Ersatzsägeblatts größer als 1,6 mm ist, kann der Spaltkeil/Spalter nicht richtig als Hilfsmittel zur Reduzierung des Rückschlags dienen. Die

Plattendicke des Ersatzblatts muss weniger als 1,6 mm betragen.

Abb.12

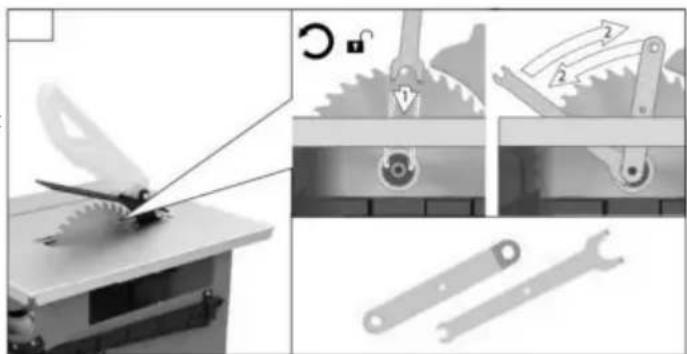

1. Drehen Sie das Höhenrad im Uhrzeigersinn, bis das Blatt so hoch wie möglich. (Abb. 11)

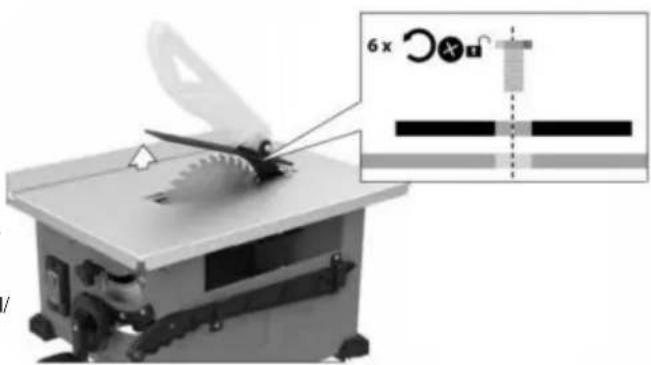

2. Lösen Sie die Schrauben und entfernen Sie den Tischeinsatz. (Abb. 11)
3. Stecken Sie den Sechskantschlüssel mit offenem Kopf auf die Welle Welle. Halten Sie den ersten Schraubenschlüssel fest und lösen Sie die Drehen Sie die Dornmutter mit dem Ringkopf-Inbusschlüssel gegen den Uhrzeigersinn. (Abb. 12)
4. Entfernen Sie die Wellenmutter und die äußere Unterlegscheibe. Die Klinge kann nun durch Schieben entfernt oder installiert werden auf oder von der Wellenwelle. (Abb. 13)
5. Montieren Sie die innere Unterlegscheibe, das neue Sägeblatt, die äußere Unterlegscheibe und die Wellenmutter wie gezeigt. (Abb. 13)

Stellen Sie sicher, dass die ZÄHNE DER KLINGE ZEIGEN NACH UNTEN AUF DIE

VORNE VOM TISCH.

1. Halten Sie den Wellenschaft mit dem offenen Kopf fest Inbusschlüssel, verwenden Sie den Ringkopf-Inbusschlüssel, um Ziehen Sie die Wellenmutter im Uhrzeigersinn fest an. (Abb. 13)

2. Tischeinsatz installieren. (Abb. 14)

HINWEIS: Die Bedruckung der verschiedenen Sägeblätter ist nicht immer auf der gleichen Seite.

Um Verletzungen durch weggeschleuderte Werkstücke, Sägeblätter und oder Sägeblattkontakt, betreiben Sie die Säge niemals ohne den richtigen Einsatz. Verwenden Sie beim Sägen den Tischeinsatz. Verwenden Sie den Nuteinsatz, wenn Sie einen gegebene Klinge.

VERWENDUNG VON HARTMETALLSÄGEN

Gehen Sie mit hartmetallbestückten Klingen vorsichtig um.

Hartmetall ist sehr spröde und kann leicht

beschädigt. Seien Sie vorsichtig bei der Installation, verwenden Sie oder lagern Sie die Sägeblätter. Verwenden Sie keine Sägeblätter

mit Hartmetallspitze, die verbogen sind oder verbogene Zähne haben, oder Die Klinge hat Risse, ist gebrochen oder hat

fehlende/lose Hartmetallspitzen. Betreiben Sie keine

Hartmetall-Sägeblatt schneller als seine

empfohlene Geschwindigkeit. Bei der Auswahl einer

Sägeblatt, stellen Sie sicher, dass es für mehr als 5000 U/min ausgelegt ist Lesen, verstehen und befolgen Sie alle Warnungen

und die Anweisungen, die Ihren Hartmetallsägeblättern beiliegen.

BEFESTIGEN DES PARALLELANZUGS ZUR VERWENDUNG

1. Wählen Sie die passende Installation
   Richtung für den angeschlossenen Zaun (A und B) und Installieren Sie es am Hauptzaun.
2. Den angebrachten Zaun fest verriegeln. (Siehe Abb. 15)
3. Senken Sie den Anschlag auf den Tisch und befestigen Sie ihn die Verriegelungshebel auf beiden Seiten des Zauns.
4. Stellen Sie sicher, dass sich das Schienenverriegelungspaddel in der verriegelte Stellung vor dem Betrieb der Säge
5. Passen Sie die Schnitttiefe an die Dicke des Das Werkstück. Der Sägezahn sollte aus das Werkstück weniger als eine volle Zahnhöhe.

Abb. 15

Grundlegende Bedienung einer Tischkreissäge

SICHERHEITS-NETZSCHALTER

HINWEIS: Diese Tischkreissäge verfügt über eine Sicherheitsfunktion, die ein unbeabsichtigtes Starten verhindert. Wenn die Stromversorgung der Säge unterbrochen wird, schaltet das Werkzeug in den Aus-Modus. Sobald die Stromversorgung wiederhergestellt ist, muss das Werkzeug wieder eingeschaltet werde

So schalten Sie die Säge ein: Drücken Sie die grüne Taste (Abb. 39).

So schalten Sie die Säge aus: Drücken Sie die rote Taste (die den darunter liegenden roten Ausschalter nach unten drückt) (Abb. 39).

RESET-TASTE (Power-Reset)

Diese Säge ist mit einem Überlastungs-Reset-Knopf ausgestattet.

Bei einer Überlastung des Sägemotors stoppt ein

Sicherheitsmechanismus den Motor automatisch aufgrund von

Motorüberlastung oder niedriger Spannung.

Um eine Überlastung des Motors zu vermeiden, reduzieren Sie die

Motorlast oder überprüfen Sie die Spannung.

Lassen Sie den Motor abkühlen, drücken Sie dann die Reset-Taste und starten Sie die Säge neu. Wenn

die Säge nicht neu startet, warten Sie weitere 5 Minuten, bevor Sie sie neu starten.

Grundlegende Bedienung einer Tischkreissäge

VERWENDUNG DES SÄGEBLATTSCHUTZES

Der Klingenschutz wurde entwickelt für Modularität, die den Einsatz vielfältiger Kombinationen der beiden Hauptkomponenten ermöglicht – 1) Abbruchmesser/Splitter, 2) Hauptbarriere Schutz, (Abb. 41). Jeder Klingenschutz, der müssen entfernt werden, um einen Schnitt abzuschließen sollte sofort neu installiert werden, wenn fertig. Siehe „Anbringen des Sägeblattschutzes“ für detaillierte Installationsanweisungen. Denken Sie daran, dass die beste Unfallverhütung ist der gesunde Menschenverstand des Betreibers und ständige Wachsamkeit bei der Benutzung des Tisches gesehen.

BEFESTIGUNG DER SCHUTZBAUGRUPPE

Der Klingenschutz muss an der

Maschinen

Abbruchmesser.

Hinweis: Die Maschine darf niemals ohne diese

Schutzvorrichtung verwendet werden.

seine Serviceposition.

ACHTUNG: Die Maschine muss

getrennt von der

Trennen Sie die Netzstromversorgung, wenn Sie den Sägeblattschutz montieren.

Montieren Sie den Sägeblattschutz (A) zusammen mit den Bolzen (B) auf dem Spaltkeil (C), so dass der Bolzen sitzt fest im Schlitz des Spaltkeils Messer (C). Überprüfen Sie, ob die Schutzvorrichtung sicher befestigt ist

Die Schraube (B) nicht zu fest anziehen, die Säge

Der Sägeblattschutz (A) muss sich frei bewegen können.

Die Demontage erfolgt in umgekehrter Reihenfolge.

Achtung! Der Sägeblattschutz (A) muss

auf das Werkstück abgesenkt, bevor

Starten des Sägevorgangs.

Grundlegende Bedienung einer Tischkreissäge

BBLADE-ABSCHNITTSSTEUERUNG

Die Klingenhöhe sollte höher (über) der

Oberseite des zu schneidenden Werkstücks.

Drehen Sie den runden Griff (A), um die Klinge auf die erforderliche Tiefe.

- Gegen den Uhrzeigersinn: geringere Schnitttiefe

- Im Uhrzeigersinn: größere Schnitttiefe.

Grundlegende Bedienung einer Tischkreissäge

Tragen Sie immer einen Gehörschutz. Schutz beim Schneiden und Handschuhe

beim Umgang mit Sägeblättern.

VERWENDUNG DES PARALLELANZUGS

Längs- und Schrägschnitt, Nachschnitt und FALZEN wird mit dem Parallelanschlag durchgeführt zusammen mit dem Hilfszaun / Arbeits UNTERSTÜTZUNG, SCHIEBESTOCK ODER SCHIEBEBLOCK.

Zu Ihrer eigenen Sicherheit immer Beachten Sie die folgenden Sicherheitshinweise

Beachten Sie zusätzlich zu den Sicherheitshinweisen auf den Seiten 3, 4, 5 und 6 weitere Vorsichtsmaßnahmen.

1. Führen Sie diese Schnitte niemals FREIHAND durch (ohne Parallelanschlag oder Hilfsgeräte, falls erforderlich), da das Sägeblatt im Schnitt verklemmen und einen RÜCKSCHLAG verursachen.
2. Verriegeln Sie den Parallelanschlag immer sicher, wenn er in verwenden.
3. Entfernen Sie den Gehrungsanschlag vom Tisch bei Vorgänge, bei denen der Parallelanschlag verwendet wird.
4. Stellen Sie sicher, dass der Sägeblattschutz richtig montiert ist. alle durch Sägeschnitte. Ersetzen Sie die Wache SOFORT nach Abschluss der Auftrennen, Falzen oder Nutenfräsen.
5. Lassen Sie die Klinge etwa 1/8" herausragen über der oberen Oberfläche des Werkstücks. Eine zusätzliche Freilegung der Klinge würde die Gefährdungspotential.
6. Stellen Sie sich nicht direkt vor das Sägeblatt, Im Falle eines Rückschlags. Stellen Sie sich auf eine der beiden die Klinge.
7. Halten Sie Ihre Hände vom Sägeblatt fern und des Weges der Klinge.
8. Wenn das Sägeblatt beim Schneiden blockiert oder stoppt, Schalten Sie den Schalter aus, bevor Sie versuchen um die Klinge freizugeben.

9. Greifen Sie nicht über oder hinter das Messer, um das Werkstück durch den Schnitt ziehen, lange oder schwere Werkstücke stützen, entfernen kleine abgeschnittene Materialstücke oder FÜR JEGLICHE ANDERE GRÜNDE.

10. Heben Sie keine kleinen Schnittreste vom Tisch auf. ENTFERNEN Sie sie, indem Sie sie mit einem langen Stock vom Tisch schieben. Andernfalls könnten sie auf dich zurückgeworfen werden an der Rückseite der Klinge.

11. Entfernen Sie keine kleinen Stücke von abgeschnittenem Material, die im Inneren des Sägeblattschutz bei laufender Säge. DIES KÖNNTE IHRE HÄNDE GEFÄHRDEN oder einen RÜCKSCHLAG verursachen. Schalten Sie die Säge AUS und trennen Sie die Stromquelle. Nach dem Wenn sich das Sägeblatt nicht mehr dreht, heben Sie die Schutzvorrichtung an und das Stück entfernen.
12. Wenn das Werkstück verzogen ist, legen Sie die konkave Seite nach unten. Dadurch wird verhindert, dass es schaukelt, während es zerrissen wird.

Grundlegende Bedienung einer Tischkreissäge

RIPPEN

Unter RIPPEN versteht man das Schneiden eines Holzstücks mit der Maserung oder in Längsrichtung. Dies geschieht mit dem Rip Zaun. Positionieren Sie den Zaun auf die gewünschte BREITE VON RIP und verriegeln Sie es an seiner Stelle.

Bevor Sie mit dem Sägen beginnen, achten Sie

darauf, dass: A. Der Parallelanschlag parallel zum Sägeblatt ist.

B. Der Spaltkeil ist richtig auf das Sägeblatt ausgerichtet.

Positionieren Sie den breiteren Teil des Werkstücks auf der Seite des Zauns.

FASENRIFF

Vermeiden Sie Schrägschnitte mit dem Anschlag auf der linken Seite Seite, wenn möglich. Beim Schrägschneiden von Material 6" oder schmaler, verwenden Sie den Zaun auf der rechten Seite von NUR die Klinge. Dadurch wird mehr Platz geschaffen zwischen Anschlag und Sägeblatt für den Einsatz eines

Schiebestock. Wenn der Anschlag links montiert ist, Sägeblattschutz kann die ordnungsgemäße Verwendung des ein Schiebestock.

Wenn die „RIP-BREITE“ 6" und BREITER ist, verwenden Sie Ihre RECHTE Hand zum Vorschieben des Werkstücks, LINKE Hand zum Führen Sie das Werkstück NUR mit der Hand, nicht mit dem das Werkstück mit der linken Hand (Abb. 50).

Wenn die „RIP-BREITE“ 2 bis 6 Zoll beträgt, VERWENDEN SIE

SCHIEBEN SIE DEN STOCK, um das Werkstück vorzuschieben (Abb. 51).

Wenn die Breite des Risses schmaler als 2" ist

Der Schiebestock kann NICHT verwendet werden, da die Wache wird eingreifen. VERWENDEN Sie den HILFSZAUN und den SCHIEBEBLOCK.

Der Hilfszaun sollte immer dann verwendet werden, die „BREITE DES RIP“ ist weniger als 6 Zoll breit. Wenn die „RIP-BREITE“ ist kleiner

als die Höhe des Werkstücks, dann ein Opferhilfszaun von ausreichender Höhe, um vollständig Das Werkstück sollte während des Schnitts gestützt werden hergestellt und am Zaun befestigt.

Das Werkstück von Hand bis zum Anschlag vorschieben. ca. 1" von der Vorderkante des

Tisch. Fahren Sie mit dem Vorschub fort, indem Sie die Taste PUSH BLOCK auf dem Hilfszaun, BIS DER DER SCHNITT IST ABGESCHLOSSEN (Abb. 52).

Abb. 50

Grundlegende Bedienung einer Tischkreissäge

VERWENDUNG DES GEHRUNGSANZEIGE

QUERSCHNITT, GEHRUNGSSCHNITT, FASE SCHNEIDEN, GEHRUNGSSCHNEIDEN und FALZEN über das Ende einer schmalen

Werkstück wird der GEHRUNGSANZEIGE verwendet.

HINWEIS: Beim Fasenquerschneiden befestigen Sie die so dass es rechts neben dem Gehrungsanschlag verläuft und verwenden Sie den Gehrungsanschlag in der Nut rechts der Klinge.

Abb. 53

Zu Ihrer eigenen Sicherheit immer Beachten Sie die folgenden Sicherheitshinweise

Vorsichtsmaßnahmen, zusätzlich zu den Sicherheitshinweisen in den Allgemeinen Sicherheitsregeln, den Sicherheitshinweisen für Tischkreissägen und den zusätzlichen Regeln.

Machen Sie diese Schnitte niemals freihändig (ohne Gehrungsanschlag oder andere Hilfsmittel), da das Sägeblatt im Schnitt stecken bleiben und

einen RÜCKSCHLAG verursachen oder Ihre Finger oder Hand in die Klinge gleiten lassen.

Verriegeln Sie den Gehrungsanschlag während des Gebrauchs immer sicher.

Entfernen Sie den Parallelanschlag vom Tisch, wenn Sie Arbeiten durchführen, bei denen der Gehrungsanschlag verwendet wird.

Gehrungsanschlag bei 90° kann von 0 bis 15-3/4 verwendet werden Zoll Querschnitt.

Beim Querschnitt mit einer Klingeneinstellung von 90° oder 45° zum Tisch, der Gehrungsanschlag kann verwendet werden in entweder Schlitz auf dem Tisch. Beim Querschneiden und

Wenn die Klinge geneigt ist, verwenden Sie den Schlitz auf der rechten Seite des Tisch, bei dem das Sägeblatt von Ihrem Körper weg geneigt ist Zeiger und Gehrungsanschlag.

So stellen Sie den Gehrungswinkel

ein: Lösen Sie den Feststellknopf und stellen Sie den Gehrungsanschlag so ein, dass der Zeiger im gewünschten Winkel steht, dann festziehen Feststellknopf (Abb. 53).

Gehrungsanschlag Hilfsplanfräser

Der Gehrungsanschlag ist für die Aufnahme eines

Hilfsverkleidung mit vorgeformten Löchern für

Befestigen Sie ein geeignetes Stück glattes gerades Holz.

Verwenden Sie die Gehrungslehre als Vorlage, um

Mit geeigneten Befestigungselementen befestigen (Abb. 54).

Beispiel: A. Bohren

Sie Löcher mit einem Durchmesser von 5/32 Zoll durch ein Brett mit einem Durchmesser von 3/4 Zoll.

dick, 3" hoch und gewünschte Länge.

B. Befestigung mit zwei № 12 Rundkopf Holz

Schrauben 1-1/2" lang, nicht im Lieferumfang enthalten (Abb. 54).

Achten Sie darauf, dass die Schrauben niemals über die Außenfläche der Verkleidung.

Stellen Sie sicher, dass die Verkleidung nicht mit dem ordnungsgemäße Funktion des Sägeblattschutzes.

Lock Knob Pointer Miter Gauge Body

Abb. 54

300 x 50 mm PLANKE o ein,

M6 x 20 mm
SCHRAUBEN

Grundlegende Bedienung einer Tischkreissäge

QUERSCHNITT

CROSSCUTTING ist bekannt als Schneiden von Holz quer zur Faser, im 90°-Winkel oder rechtwinklig zu beiden Kante und der flachen Seite des Holzes. Dies geschieht mit dem auf 90° eingestellten Gehrungsanschlag (Abb. 55).

Stellen Sie sicher, dass der Sägeblattschutz bei allen Durchsägevorgängen (wenn das Sägeblatt schneidet vollständig durch die Dicke des Werkstücks). Setzen Sie den Schutz SOFORT wieder auf, nachdem Sie die Falz- oder Rillschnitte abgeschlossen haben.

Lassen Sie die Klinge etwa 1/8 Zoll überstehen Oberseite des Werkstücks. Eine zusätzliche Freilegung der Klinge würde erhöhen das Gefahrenpotential.

Stellen Sie sich nicht direkt vor das Sägeblatt, da sonst eines THROWBACK (kleines abgeschnittenes Stück, das von (Das Messer wird von hinten auf die Klinge geworfen und in Richtung des Bedieners geworfen.) Stehen Sie auf beiden Seiten der Klinge.

Halten Sie Ihre Hände von der Klinge und vom Weg der Klinge.

Wenn das Sägeblatt beim Schneiden blockiert oder stoppt, DREHEN DEN SCHALTER AUSSCHALTEN, bevor Sie versuchen, den Klinge.

Greifen Sie nicht über oder hinter das Sägeblatt, um das Werkstück durch den Schnitt zu ziehen, lange oder schwere Werkstücke, zum Entfernen abgeschnittener Materialstücke oder AUS ANDEREN GRÜNDEN.

Kleine Schnittgutstücke nicht aufsammeln vom Tisch. ENTFERNEN Sie sie, indem Sie sie mit einem langen Stock vom Tisch. Sonst könnte vom Heck des Klinge.

Entfernen Sie keine kleinen Schnittstücke, die sich in der Nähe befinden oder darin eingeschlossen sein können Sägeblattschutz bei laufender Säge. KÖNNTE IHRE HÄNDE GEFÄHRDEN oder eine RÜCKSCHLAG. Schalten Sie die Säge aus. Nachdem das Sägeblatt sich nicht mehr dreht, heben Sie die Schutzvorrichtung an und entfernen Sie Stück.

Wenn das Werkstück verzogen ist, platzieren Sie den CONCAVE Seite NACH UNTEN. Dadurch wird ein Wackeln beim Schneiden vermieden.

Die Skalen auf dem Gehrungsmesser bieten Genauigkeit für durchschnittliche Holzarbeiten. In einigen Fällen, in denen extreme Genauigkeit erforderlich ist, beispielsweise bei Winkelschnitten, führen Sie einen Probeschnitt durch und

Überprüfen Sie es anschließend noch einmal mit einem genauen Winkelmesser oder einem Winkelmesser.

Bei Bedarf kann der Gehrungsanschlagkopf leicht geschwenkt werden um eventuelle Ungenauigkeiten auszugleichen.

TIPP: Der Abstand zwischen Gehrungsanschlag und Die Nut im Tisch wird beim

Fertigung. Für höchste Genauigkeit bei

Bei der Verwendung des Gehrungsanschlags immer eine Seite des die Nut im Tisch. Mit anderen Worten, bewegen Sie nicht den Gehrungsanschlag von einer Seite zur anderen während des Schneidens, aber Halten Sie eine Seite der Stange gegen eine Seite des die Nut.

TIPP: Kleben Sie ein Stück Schleifpapier auf die Dadurch wird verhindert, dass das Werkstück beim Schneiden „kriecht“.

Der Gehrungsanschlag kann in beiden

Rillen im Tisch. Stellen Sie sicher, dass er verriegelt ist.

Bei Verwendung des Gehrungsanschlags in der LINKEN Hand Nut, halten Sie das Werkstück fest gegen die Lehre

Halten Sie den Kopf mit der linken Hand fest und greifen Sie mit der rechten Hand den Verriegelungsknopf.

Wenn Sie die RECHTE Nut verwenden, halten Sie das

Werkstück mit der rechten Hand und den Feststellknopf mit der linken Hand.

Grundlegende Bedienung einer Tischkreissäge

WIEDERHOLTES SCHNEIDEN

Sie den Parallelanschlag niemals

Längenanschlag, da der Schnitt

Das abgetrennte Stück könnte zwischen dem Zaun und dem Klinge, die einen Rückschlag verursacht.

1. Bei sich wiederholenden Schnitten klemmen Sie einen Block von Holz 3" lang an den Tisch an der gewünschten Länge, die als Längenanschlag fungiert.

Einspannen des

Stellen Sie sicher, dass das Ende

der Block ist weit vor dem Sägeblatt.

Stellen Sie sicher, dass es sicher festgeklemmt ist.

1. Schieben Sie das Werkstück entlang der Gehrungslehre bis es den Block berührt, dann festhalten.

2. Den Schnitt ausführen, das Werkstück zurückziehen und dann Schieben Sie das abgeschnittene Stück mit einem langen Schiebestock. Versuchen Sie nicht, ihn aufzuheben DA DIES IHRE GEFÄHRDUNG BEEINFLUSSEN KÖNNTE HÄNDE.

Gehrungsschnitt

Beim Gehrungsschneiden wird Holz in einem Winkel geschnitten. anders als 90° mit der Kante des Holzes. Folgen Sie das gleiche Verfahren wie beim Querschneiden (Abb. 56).

Stellen Sie den Gehrungsanschlag auf den gewünschten Winkel ein unoder LINKS von der Klinge. sperr es ab.

Der Gehrungsanschlag kann in beiden Rillen im Tisch.

Bei Verwendung des Gehrungsanschlags in der LINKEN Hand Nut, halten Sie das Werkstück fest gegen die

Halten Sie den Gehrungsanschlag mit der linken Hand fest und greifen Sie den Drücken Sie den Feststellknopf mit der rechten Hand.

Wenn Sie die RECHTE Nut verwenden, halten Sie das Werkstück mit der rechten Hand und den Feststellknopf mit der linken Hand.

Abb. 56

Das Querschneiden ist dasselbe wie das Querschneiden, außer dass das Holz auch in einer Fase geschnitten wird.

Winkel ungleich 90° mit der flachen Seite des Holzes (Abb. 57).

Stellen Sie die Klinge auf den gewünschten Winkel ein.

Verwenden Sie den Gehrungsanschlag in der Nut rechts höder LINKS von der Klinge.

FIG. 57 max 45° max.27 mm 0° 15° 22.5° 30° 45°

Gehrungsschnitt

COMPOUND MITER CUTTING ist eine Kombination aus

Gehrungsschnitt und Gehrungsquerschnitt. Die

Der Schnitt erfolgt in einem anderen Winkel als 90° zu beiden die Kante und die flache Seite des Holzes.

Passen Sie den Gehrungsanschlag und das Sägeblatt an die gewünschten Winkel und stellen Sie sicher, dass der Gehrungswinkel ist gesperrt.

Wartung Ihrer Tischkreissäge

SCHMIERUNG

Das Getriebegehäuse wurde komplett

werkseitig geschmiert. Nach sechs Monaten bis einem

Jahr, je nach Nutzung, ist es jedoch ratsam, Ihr Werkzeug

zum nächsten

Service Center für Folgendes:

• Bürsten ersetzt. • Teile
  gereinigt und überprüft. • Mit frischem
  Schmiermittel neu geschmiert.
• Elektrisches System geprüft.
• Sämtliche Reparaturen.

Folgende Teile sollten geölt werden

gelegentlich mit SAE-Öl № 20 oder № 30 oder

WD 40 (Abb. 67).

1. Höhe, Stützstangen und Zahnräder.
2. Gleitschienen und Stützen.
3. Tischverriegelungsnocken (vorne und hinten)

Wartung Ihrer Tischkreissäge

Gefahr!

Ziehen Sie immer den Netzstecker, bevor Sie bevor Sie mit den Reinigungsarbeiten beginnen.

1. Reinigung

- Halten Sie alle Sicherheitseinrichtungen, Lüftungsöffnungen und Motorgehäuse möglichst frei von Schmutz und Staub wie möglich. Wischen Sie das Gerät mit einem sauberen Tuch oder blasen Sie es mit Druckluft aus niedriger Druck.

- Wir empfehlen Ihnen, das Gerät zu reinigen sofort jedes Mal, wenn Sie fertig sind - Reinigen

Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungsmittel oder Lösungsmittel; diese können die Kunststoffteile des Gerätes angreifen.

Achten Sie darauf, dass kein Wasser in das Gerät eindringen kann Das Eindringen von Wasser in einen elektrischen Werkzeug erhöht das Risiko eines Stromschlags.

2. Kohlebürsten

Bei übermäßiger Funkenbildung den Kohlebürsten nur durch einen qualifizierten Elektriker.

Achtung! Die Kohlebürsten dürfen nicht nur durch einen qualifizierten Elektriker.

3. Wartung

Im Inneren des Gerätes befinden sich keine Teile, die einer zusätzlichen Wartung bedürfen.

1. Ersatzteilbestellung: Bitte geben Sie bei der Bestellung folgende Daten an: Bestellung von Ersatzteilen: • Maschinentyp

2. Artikelnummer der Maschine

3. Identifikationsnummer der Maschine
4. Ersatzteilnummer des Teils erforderlich

Fehlerbehebung

WARNING

Stellen Sie den Schalter auf „OFF“ und ziehen Sie vor der Fehlerbehebung immer den Stecker aus der Stromquelle.

PROBLEM	URSACHE	LÖSUNG
Säge springt nicht an	Das Netzkabel ist nicht eingesteckt.	Plugsawin.
	Sicherung oder Leistungsschalter ausgelöst.	Ersetzen Sie die Sicherung oder setzen Sie den ausgelösten Schutzschalter zurück.
	Kabel beschädigt.	Kabel durch autorisierten VEVOR ersetzen lassen ServiceCenter oder ServiceStation.
	Durchgebrannter Schalter.	Schalter durch autorisierten VEVOR ersetzen lassen ServiceCenter oder ServiceStation.
Blade kommt nicht auf Touren	Verlängerungskabel für Licht oder Licht.	Durch geeignetes Kabel ersetzen.
	Niedrige Versorgungsspannung.	Wenden Sie sich an Ihr Elektrizitätsunternehmen.
Übermäßige Vibration	Fehler beim Festziehen des Gehrungswinkel-Feststellgriffs.	Siehe Abschnitt „Lernen Sie Ihre Tischkreissäge kennen“.
	Unwucht der Klinge.	Werfen Sie die Klinge weg und verwenden Sie eine andere Klinge.
	Sägenichtfest am Ständer montiert oder Werkbank.	Ziehen Sie alle Befestigungsteile fest, siehe „Montage Die Tischsäge“.
	Dornmutter nicht fest.	Siehe Abschnitt „Zusammenbau“, „Klinge wechseln“.
Schnitt klemmt, brennt, blockiert den Motor beim Auftrennen	Stumpfe Klinge mit falscher Zahnstellung.	Klinge schärfen oder ersetzen.
	Verzogenes Brett.	Stellen Sie sicher, dass die konkave oder hohle Seite zugewandt ist „UNTEN“ und führt langsam zu.
	Reißzahn nicht parallel zur Klinge.	Siehe Abschnitt „Anpassungen“, „Ausrichten „RipFence.“
	Spaltkeil ist nicht richtig ausgerichtet.	Siehe Abschnitt „Einstellungen“, „Spaltkeil Ausrichtung.“
Nicht exakter Schnitt in 90°- oder 45°-Position	Justierungsschraubennichteingestellt richtig.	Siehe Abschnitt „Anpassungen“, „Einstellen der Klinge parallel zu den Gehrungsanschlagschlitzen“.
Kunststoffschmelzsorblade Tippsüberhitzenwenn Schneiden	Vorschubgeschwindigkeit zu hoch.	Langsamer Vorschub durch das Sägeblatt.
	Klingenspitze nicht scharf	Klinge schärfen oder ersetzen
Kippverriegelungsgriff Höhenrad schwer zu bewegen	Der Neigungsverriegelungsgriff darf beim Einstellen der Neigung nicht gelöst werden.	Siehe den Abschnitt „Lernen Sie Ihre Tischkreissäge kennen“, „Feststellknopf für Sägeblattneigung“.
	Sägemehl auf tiefen Schraubengewinden.	Siehe Abschnitt „Wartung Ihrer Tischkreissäge“, „Schmierung“.
Leistungsschalter löst aus	Der Leistungsschalter löst beim Schneiden wiederholt aus.	Ersetzen Sie die Klinge durch eine neue. Reduzieren Kraft, die beim Schneiden auf das Werkstück ausgeübt wird.

TECHNISCHE DATEN

Wechselstrommotor 230-240 V \~ 50 Hz

Leistung 1200 W

Trennscheibe ....∅210x∅30x2,6mm

Leerlaufdrehzahl n0 4800 U/min

Anzahl der Zähne 24

Schnitthöhe max. 45 mm / 90°.

27 mm / 45°

Sägeblatt schwenkbar 0 - 45° Absauganschlussbuchse ....

∅ 35 mm

Gewicht ca. 13,0kg

Betriebsart S6 40%: Dauerbetrieb mit Leerlauf (Zykluszeit 10 Minuten).

Um eine übermäßige Erwärmung des Motors zu vermeiden, darf dieser nur betrieben werden

für 40 % des Zyklus bei der angegebenen Leistung und muss dann für 60 % im Leerlauf laufen des Zyklus.

Gefahr!

Schall und Vibration

Die Schall- und Vibrationswerte wurden nach EN 62841 gemessen.

LpA Schalldruckpegel 92,4dB(A)

KpA Unsicherheit 3 dB

LWA-Schallleistungspegel 105,4 dB(A)

KWA Unsicherheit 3 dB

Bei den angegebenen Werten handelt es sich um Emissionswerte und nicht zwangsläufig um verlässliche Arbeitsplatzwerte.

Obwohl ein Zusammenhang zwischen Emissions- und Immissionswerten besteht, ist es unmöglich, daraus bestimmte Schlussfolgerungen hinsichtlich der Notwendigkeit zusätzlicher Vorsichtsmaßnahmen.

Faktoren mit potenziellem Einfluss auf den tatsächlichen Immissionspegel am Arbeitsplatz

Dazu zählen die Dauer der Einwirkung, die Art des Raumes und andere Lärmquellen, z. B. die

Anzahl der Maschinen und andere benachbarte Betriebe. Zuverlässiger Arbeitsplatz

Werte können auch von Land zu Land unterschiedlich sein. Mit diesen Informationen sollte der Benutzer Zumindest können wir die damit verbundenen Gefahren und Risiken besser einschätzen.

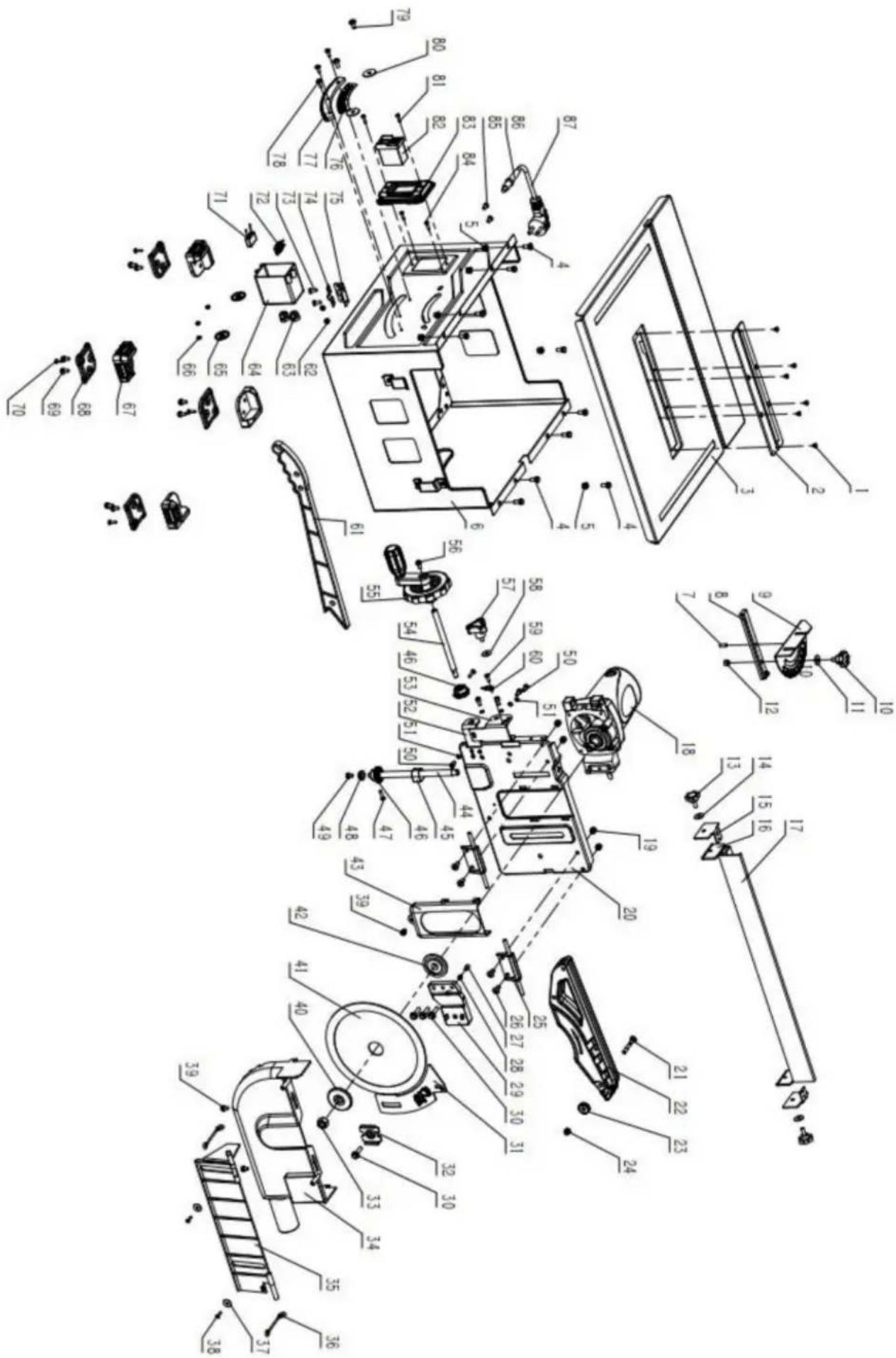

NEIN.	Name	Stk.	NEIN.	Name	Stk.
1	Senkkopfschraube	6	45	Stoppmutter	1
2	Messernut aus Kunststoff	1	46	Kegelradgetriebe	2
3	Arbeitstisch	1	47	Selbstschneidende Schrauben	2
4	Außensechskant schrauben	10	48	Schraube Distanzhülse	1
5	Selbstsichernde Mutter	10	49	Kreuz-Dreifach-Kombischraube	1
6	Kofferaufbau	1	50	Innensechskantschraube	5
7	Zylinderstift	1	51	Elastisches Polster	5
8	Führungsblock	1	52	Handradwellen-Stützplatte	1
9	Wählen	1	53	U-förmige Platte	1
10	Lenker	1	54	Handradwelle	1
11	Flaches Kissen	1	55	Griffmontage	1
12	Nuss	1	56	Kreuz-Dreifach-Kombischraube	1
13	Lenker	2	57	Lenker	1
14		2	58 Flaches Kissen Flaches Kissen	1
15	Fester Clip	2	59	Kreuzschraube	1
16	Aktivitätsclip	2	60	Zeiger	1
17	Führungslineal	1	61	Schubstange	1
18	Motormontage	1	62	Nuss	2
19	Selbstsichernde Mutter M6	4	63	Crimpkarte	2
20	Motorbefestigungsplatte	1	64	Schaltkastendeckel	1
21	Nicht standardmäßiger Transport mit oberer Abdeckung	1	65	Anschlaghülse	2
22	Obere Abdeckung	1	66	Nuss	3
23	Lenker	1	67	Neuer Stand	4
24	Selbstsichernde Mutter M6	1	68	Neuer Untergrund - Gummi	4
25	U-förmige Platte Komponenten	2	69	Kreuz-Dreifach-Kombischraube 8
26	Kreuzschraube	4	70	Selbstschneidende Schrauben	4
27	Bremssäule	1	71	Kapazität	1
28	Bremsfeder	1	72	Induktivität	1
	Verteiler unten Platte	1	73	Kreuzschraube29	2

30	Außensechskant Flanschrandschraube	4	74	Brücke	1
31	Splitter	1	75	Toller rechter Winkel	1
32 Splitterdruckplatte		1	76	Winkelbeschriftung	1
33	Nuss	1	77	Gestell	1
34	Untere Abdeckung	1	78	Kreuz zwei Kombischraube	3
35	Rotierende Blende	1	79	Kreuzschraube	2
36	Schallwandsitz	2	80	Flaches Kissen	2
37	Verbreitertes Flachkissen y fünf	2	81	Selbstschneidende Schrauben	2
38	Selbstschneidende Schrauben	2	82	schalten	1
39	Kreuz dreifach Kombischraube	3	83	Schalttafel	1
40	Externe Kartenfestplatte	1	84	Selbstschneidende Schrauben	2
41	Sägeblatt	1	85	Kreuzschraube	2
42	Innenfutter	1	86	Schlauch B erscheint	1
43	Sägeblattschutz Planke	1	87	Netzkabel+Stecker	1
44	Leitspindel	1

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

ELEKTRISCHE TAFELZAAG

GEBRUIKERSHANDLEIDING

MODEL:WTS210F

ELEKTRISCHE TAFELZAAG

MODEL:WTS210F

TECHNISCHE GEGEVENS----30

WAARSCHUWING

ELEKTRISCHE VEILIGHEID

BEVESTIGING VAN SCHEURHEINIG VOOR GEBRUIK

HET GEBRUIK VAN DE SCHEUROMHEINING
