BRUKSANVISNING VOLD-002A Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

VEDKAMN

ANVÄNDARMANUAL

Modell: VOLD-002A

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och doser behöver inte nödvändigtvis täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

VEDKAMN

Användarmanual

Modell: VOLD-002A

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Säkerhet och varning

- Läs och förstå hela denna manual innan du monterar, installerar, använder eller servar denna produkt. Underlåtenhet att följa dessa varningar och

instruktioner kan orsaka dödsfall, personskada eller skada på värdefull egendom. • Håll

arbetsområdet rent och väl upplyst medan du monterar denna produkt

hålla åskådare och barn borta från arbetsområdet. • När du

använder kaminen, var noga med att kontrollera om den är deformerad eller

skadad. Särskilt om det finns en spricka eller brott på glaset, använd det aldrig. • När kaminen

används en gång kommer färgen på det rostfria gallret att ändras.

Detta har inget med ondska att göra. Det rekommenderas att bränna på hög nivå

temperatur i 2 timmar efter första användningen. •

När du ställer in kaminen, ställ den på ett plant ställe. • Vid

montering av produkten kan handklämmorna och vassa delar vara

demonteras upp och ner. Var noga med att bära handskar vid montering. • Var

uppmärksam på användningen av kaminer i tält eller större utrymmen. Behaga

håll luften väl ventilerad. •

Kolmonoxid är en färglös och genomskinlig gas som måste släppas ut

säkert för att undvika ackumulering i en sluten miljö. • Det är bäst

att placera en kolmonoxiddetektor i kaminen.

Låt aldrig barn och husdjur komma i närheten av spisen, det blir väldigt

varmt. • Försök att installera säkerhetsanordningar och var noga med att inte låta barn röra vid sina händer.

- När du använder kaminen, lägg den på det brandsäkra golvet för att förhindra att

tältgolv från att fatta eld. Fyll försiktigt på bränsle när du öppnar bränslet

injektionsport. •

Varje gång du använder delarna av högtemperaturugnen, vänligen använd

värmebeständiga handskar för att undvika

brännskador. • Bränsle, propan, bränslemunstycke, färg, thinner och brännbart material ska

förvaras på avständ från kaminen och ventilationsrören. Den här typen av brännbart

materialet rekommenderas att vara 6 fot (ca 180 cm) från ugnen. • Ugnen kan välta under

särskilda omständigheter som t.ex

kollision, jordbävning och bränsletillförsel. Var uppmärksam på kaminen noggrant

för att förhindra att den välter! • Rör

inte värmaren med händerna när du använder den, det kommer att orsaka allvarliga problem brännskador.

- Vänta tills spisen har svalnat tillräckligt innan du förvarar den för att förhindra brännskador.

Var uppmärksam. Krukor, vermicelli, krukor och andra föremål som värms på

kaminen ska förhindras från att stå stabilt och falla av! Använd inte

bränsletank för att göra upp eld. Bränsle som bränsletank och tändanordning som innehåller

brännbar gas kan explodera i ugnen och orsaka allvarliga skador, skador, dödsfall och brand.

- Under användningen av ugnen måste det bekräftas kontinuerligt. Gör det inte

lämna den brinnande ugnen utan tillsyn under en längre tid. • När

du förvarar kaminen, observera noggrant omgivningen för att förhindra Mars

från att antända den omgivande miljön • Det är bättre

att ha en brandsläckare av lämplig storlek i närheten. Att bestämma

storlek, diskutera det med den lokala brandkåren. • Var

uppmärksam på valet av bränsle. Eller färgbehandlat trä kommer att rinna ut

skadliga gifter när det brinner. Var uppmärksam när det inte finns några giftiga

kemikalier i bränslet. Denna produkt bör installeras med skorsten och användas.

Vänligen håll bränsleinsprutningsporten stängd förutom för insprutning. • När

du installerar skorstenen, var uppmärksam på om det onormala

luftflöde minst 3m på himlen är lämpligt för den omgivande miljön. Efter

använd, vänligen torka av flödet, damm, mat och andra löv och förvara dem efter

torka av. • I

tillverkningsprocessen har små repor i monteringsprocessen

ingen stil i användningen av produkter, så de har ingenting att göra med produktkvalitet.

Specifikationer

Modellserie	VÅLD-002A
Kavitetsvolym (in3)	3000
Avgasrörets längd (ft)	6.3
Bruttovikt (kg)	25.5
MÅTT(mm)	625×400×340

Komponenter i produkten

INGA. Del				Del	BeskrivningBesk
A Ben			B Brandbox
C	Sidovägg netto		D	Botten Rökkanal Stöd
och	De först/second/tredje/fourth Rökrör		F	Skotta
G	Tratt Täcka		H Dämpare
	M6*15 bult 16 st		J	M5*10 butik+M5 mutter 3 set
K	Bomull handskar		L	Galler

Instruktioner

STEG 2: Fäst det nedre rökrörsstödet (D) till eldstaden (B) med skruven (I).

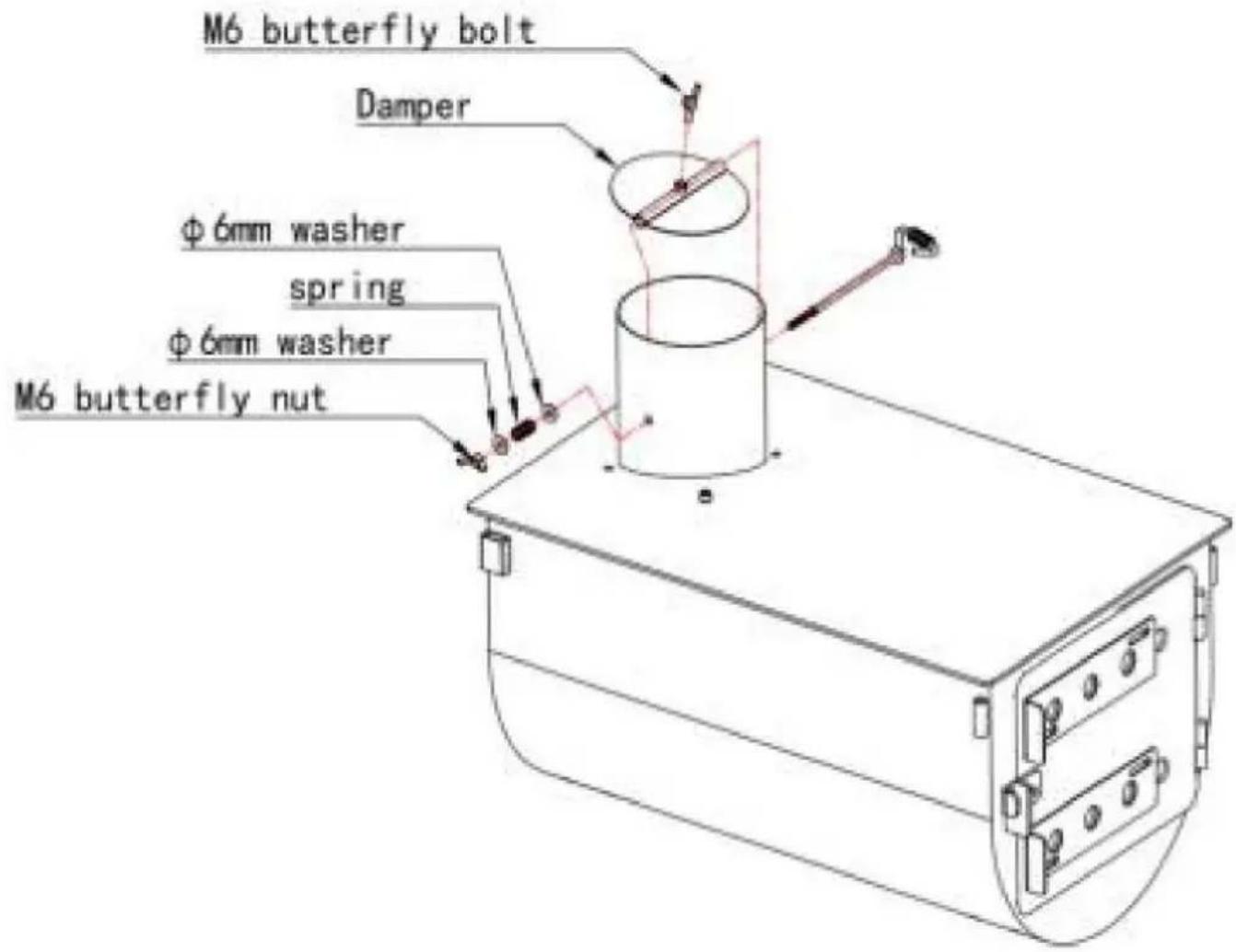

M6 butterfly bolt Damper φ 6mm washer spring φ 6mm washer M6 butterfly nut

STEG 3: Sätt in den runda dumpern i skorstensbasen, anslut den med en lång stång, placera den i mitten, dra åt fjärilsbulten och installera den externt enligt bilden ovan. Justera spjällets täthet genom att skruva på spjällmuttern.

Se till att den interna ventilplattan är öppen under tändningen.

Den fjärde rökkanalen

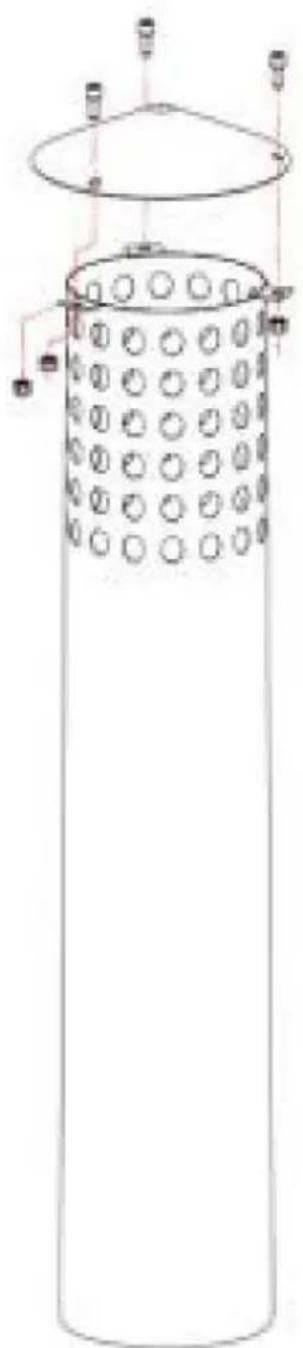

STEG 4: Montera skorstenskåpan. Använd skruven (J) för att montera skorstenslocket och den tunnaste skorstenen (med utloppshål upptill).

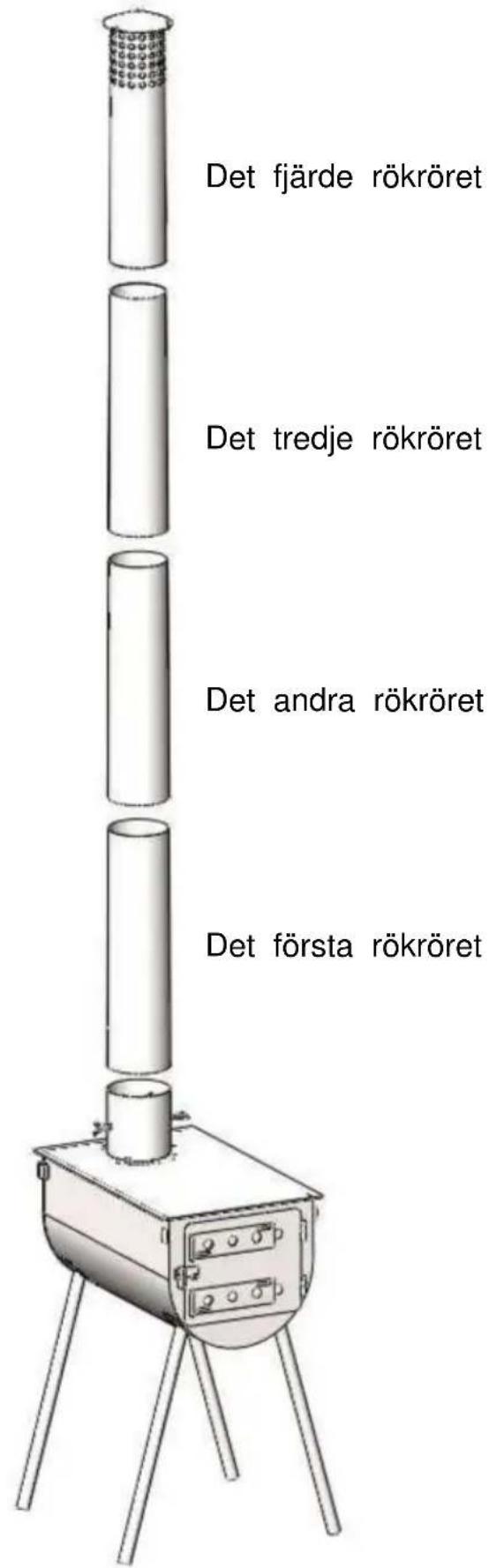

Det fjärde rökröret Det tredje rökröret Det andra rökröret Det första rökröret

STEG 5: Fäst det övre rökröret till det återstående rökröret.

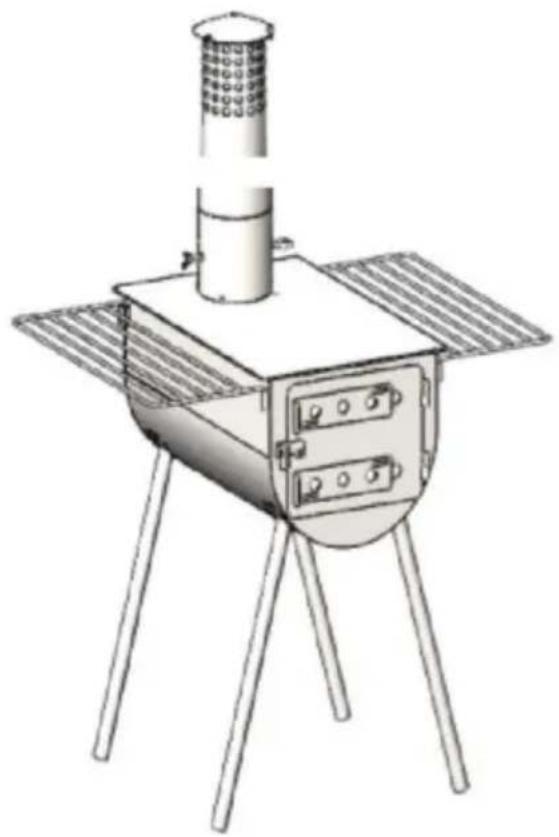

STEG6: Placera sidonät på båda sidor.

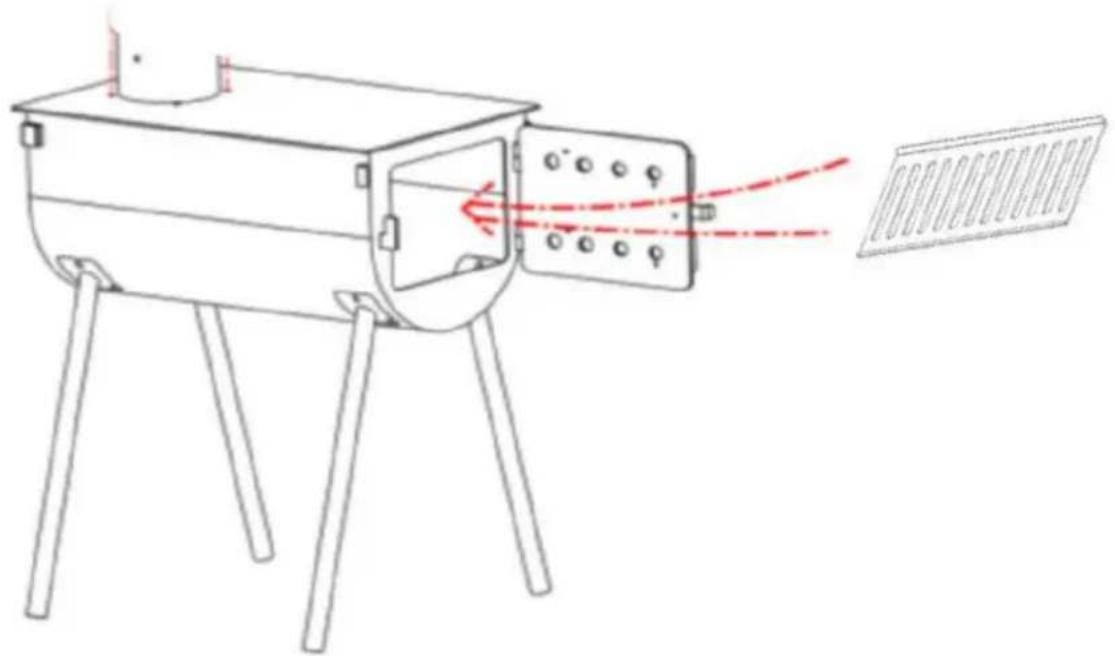

STEG 7: Sätt in gallret i ugnskammaren

Tillverkare: Shanghaimuxinmuyeyouxiangongsi Adress:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
