Produkttyp	Holzofen
Marke	Vevor
Modell	VOLD-002A
Abmessungen (L × B × H)	625 × 400 × 340 mm
Bruttogewicht	25,5 kg
Volumen der Brennkammer	49 L (entspricht 3000 in³)
Länge des Rauchrohrs	1,92 m (6,3 Fuß)
Gehäusematerial	Stahl
Glasmaterial	Keramikglas
Brennstoff	Brennholz
Anzahl der Rohrsegmente	4 Segmente enthalten
Einstellbare Drosselklappe	Ja, mit Flügelschraube
Schutzgitter	Enthalten (Innengitter)
Schutzhandschuhe	Enthalten (Baumwolle)
Sicherheit	Einstellbare Luftklappe, CO-Melder empfohlen, heiße Oberfläche gekennzeichnet
Empfohlene Nutzung	Innen und außen (Zelt, Camping) mit ausreichender Belüftung
Wartung	Regelmäßige Aschereinigung, Dichtungen prüfen, Glas reinigen
Ersatzteile verfügbar	Ja (Gitter, Füße, Rohre, Drosselklappe, Handschuhe, Schaufel)
Enthaltenes Zubehör	Schaufel, Trichterdeckel, Schrauben, Flügelmutter
Garantie	Elektronisches Garantiezertifikat auf vevor.com/support
Normen	Entspricht den geltenden Sicherheitsrichtlinien

Häufig gestellte Fragen - VOLD-002A Vevor

Wie montiere ich den Ofen VOLD-002A?

Befolgen Sie die Schritte im Handbuch: Befestigen Sie die Füße mit den M6-Schrauben am Feuerraum, installieren Sie die untere Rohrhalterung, montieren Sie die Klappe mit Stange und Flügelschraube, setzen Sie die Rauchrohrsegmente in der Reihenfolge (erstes bis viertes) zusammen, platzieren Sie die Seitengitter und das Rost in der Kammer. Verwenden Sie die mitgelieferten Handschuhe.

Welche Holzart sollte in diesem Ofen verwendet werden?

Verwenden Sie trockenes, unbehandeltes Brennholz. Vermeiden Sie lackiertes oder chemisch behandeltes Holz, das schädliche Giftstoffe freisetzt. Das Holz sollte gut getrocknet sein, um eine optimale Leistung zu erzielen.

Wie zünde ich den Ofen sicher an?

Stellen Sie sicher, dass die Drosselklappe geöffnet ist. Legen Sie Kleinholz und Anzünder in die Mitte des Rosts. Zünden Sie es mit einem Langstabfeuerzeug an. Verwenden Sie niemals Benzin oder Alkohol. Schließen Sie die Tür nach dem Anzünden.

Welche Sicherheitsvorkehrungen sind unerlässlich?

Installieren Sie einen Kohlenmonoxidmelder im Raum. Stellen Sie den Ofen auf einen feuerfesten Boden. Halten Sie Kinder und Tiere fern. Verwenden Sie hitzebeständige Handschuhe. Lassen Sie den Ofen nie unbeaufsichtigt.

Wie reinige und warte ich den Ofen?

Entleeren Sie die Asche nach jedem Gebrauch. Reinigen Sie das Glas mit einem weichen Tuch und einem geeigneten Reiniger. Überprüfen Sie die Türdichtungen und ersetzen Sie sie bei Verschleiß. Überprüfen Sie das Rauchrohr jährlich.

Kann ich den Ofen in einem Zelt verwenden?

Ja, aber mit ausreichender Belüftung, um eine Kohlenmonoxidansammlung zu vermeiden. Stellen Sie den Ofen auf eine feuerfeste Unterlage und halten Sie Sicherheitsabstand zu den Zeltwänden.

Was tun, wenn das Glas reißt?

Verwenden Sie den Ofen niemals mit gerissenem Glas. Ersetzen Sie es sofort. Kontaktieren Sie den Vevor-Kundendienst für ein Ersatzteil.

Wie stelle ich die Drosselklappe ein?

Die Drosselklappe wird durch Drehen der Flügelschraube außen am Rohr eingestellt. Festziehen zum Schließen, Lösen zum Öffnen. Sie steuert den Zug und die Verbrennung. Achten Sie beim Anzünden darauf, dass sie geöffnet ist.

Wo finde ich Ersatzteile?

Ersatzteile (Gitter, Rohre, Drosselklappe, Handschuhe usw.) sind auf der Vevor-Website erhältlich. Gehen Sie zu www.vevor.com/support und suchen Sie nach dem Modell VOLD-002A.

Hat der Ofen eine Garantie?

Ja, Vevor stellt ein elektronisches Garantiezertifikat aus. Besuchen Sie www.vevor.com/support, um Ihr Produkt zu registrieren und die Garantiebedingungen zu erfahren.

BEDIENUNGSANLEITUNG VOLD-002A Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

HOLZOFEN

BENUTZERHANDBUCH

Modell: VOLD-002A

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und bedeuten nicht unbedingt, dass sie alle von uns angebotenen Werkzeugkategorien abdecken. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

HOLZOFEN

Bedienungsanleitung

Modell: VOLD-002A

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Sicherheit und Warnung

- Lesen Sie das Handbuch vollständig durch, bevor Sie das Produkt zusammenbauen, installieren, bedienen oder warten. Die Nichtbeachtung dieser Warnungen und Anweisungen können zum Tod, zu Verletzungen oder zur Beschädigung wertvollen Eigentums führen. • Halten Sie während der Montage dieses Produkts den Arbeitsbereich sauber und gut beleuchtet und Halten Sie Zuschauer und Kinder vom Arbeitsbereich fern. • Überprüfen Sie bei der Benutzung des Ofens, ob er verformt ist oder beschädigt. Insbesondere wenn das Glas einen Riss oder Bruch aufweist, verwenden Sie es niemals. • Nach einmaligem Gebrauch des Herdes verändert sich die Farbe des Edelstahlrosts. Das hat nichts mit Schlechtigkeit zu tun. Es wird empfohlen, bei hoher

Temperatur für 2 Stunden nach dem ersten Gebrauch. • Stellen Sie den Ofen beim Aufstellen bitte auf eine ebene Fläche. • Beim Zusammenbau des Produkts können die Handklammern und scharfen Teile zerlegt werden. Bitte tragen Sie beim Aufbau unbedingt Handschuhe. • Bitte achten Sie auf die Verwendung von Öfen in Zelten oder erweiterten Räumen. Bitte Halten Sie die Luft gut belüftet. •

Kohlenmonoxid ist ein farbloses und transparentes Gas, das abgeleitet werden muss sicher, um eine Ansammlung in einem geschlossenen Raum zu vermeiden. • Am besten platzieren Sie einen Kohlenmonoxidmelder im Ofenraum.

Lassen Sie Kinder und Haustiere niemals in die Nähe des Ofens, er wird sehr heiß.

Versuchen Sie, Sicherheitsschutzvorrichtungen zu installieren, und achten Sie darauf, dass Kinder ihn nicht berühren. ihre Hände.

- Stellen Sie den Ofen bei Benutzung bitte auf den feuerfesten Boden, um zu verhindern, dass Zeltboden vor Feuer zu schützen. Bitte füllen Sie den Brennstoff vorsichtig ein, wenn Sie den Brennstoffbehälter öffnen. Injektionsanschluss.

- Jedes Mal, wenn Sie die Teile des Hochtemperaturofens bedienen, verwenden Sie bitte hitzebeständige Handschuhe, um Verbrennungen

zu vermeiden. • Kraftstoff, Propan, Kraftstoffdüsen, Farbe, Verdünner und brennbare Materialien sollten müssen vom Ofen und den Lüftungsrohren ferngehalten werden. Diese Art von brennbarem Es wird empfohlen, das Material 6 Fuß (ca. 180 cm) vom Ofen entfernt zu platzieren. • Der Ofen kann unter besonderen Umständen umgekippt werden, z. B. Kollision, Erdbeben und Brennstoffzufuhr. Bitte achten Sie sorgfältig auf den Ofen

um ein Umkippen zu verhindern! • Berühren

Sie den Heizer während des Betriebs nicht mit den Händen, da dies zu schweren

Verbrennungen.

• Bitte warten Sie, bis der Ofen ausreichend abgekühlt ist, bevor Sie ihn verstauen, um Verbrennungen zu vermeiden.
  Bitte beachten Sie. Töpfe, Fadennudeln, Töpfe und andere Gegenstände, die auf
  Der Ofen sollte vor Stabilität und Herunterfallen geschützt werden! Verwenden Sie den
  Kraftstofftank, um ein Feuer zu machen. Kraftstoff wie Kraftstofftank und Zündvorrichtung enthalten
  Im Ofen kann es zu einer Explosion brennbarer Gase kommen, die schwere Verletzungen, Verletzungen, Tod und
  Feuer verursachen können.

- Während der Nutzung des Ofens muss dies kontinuierlich überprüft werden.

Lassen Sie den brennenden Ofen nicht für längere Zeit unbeaufsichtigt.

Beobachten Sie beim Lagern des Ofens sorgfältig die Umgebung, um Mars zu verhindern

von der Entzündung der Umgebung • Es ist besser, einen

Feuerlöscher geeigneter Größe in der Nähe zu haben. Um zu entscheiden, die

Größe, besprechen Sie dies bitte mit der örtlichen Feuerwehr. • Achten Sie

auf die Wahl des Brennstoffs. Sonst entlädt sich mit Farbe behandeltes Holz

schädliche Giftstoffe, wenn es brennt. Bitte achten Sie darauf, wenn es keine giftigen

Chemikalien im Brennstoff. Dieses Produkt sollte mit einem Schornstein installiert und verwendet werden.

Bitte halten Sie die Brennstoffeinspritzöffnung geschlossen, außer für die Einspritzung.

Achten Sie bei der Installation des Schornsteins darauf, ob die abnormale

Luftstrom mindestens 3m in den Himmel ist für die Umgebung geeignet. Nach

Wischen Sie bitte den Schmutz, Staub, Essensreste und andere Blätter ab und bewahren Sie sie nach dem Gebrauch auf.

Abwischen. •

Im Herstellungsprozess sind kleine Kratzer im Montageprozess

Sie haben keinen Stil bei der Verwendung der Produkte und haben daher nichts mit der Produktqualität zu tun.

Technische Daten

Modellreihe	GEWALT-002A
Hohlraumvolumen (in3)	3000
Länge des Auspuffrohrs (ft)	6.3
Bruttogewicht (kg)	25,5
Maße (mm)	625×400×340

Komponenten des Produkts

No Teil		Beschreibung No	Teil	Beschreibung
A Beine			B Feuerraum
C	Seitenwand netto		D Unten Rauchabzug Unterstützung
UND	Der erster/zweiter nd/third/f unsere Rauchrohr		F Schaufel
G	Trichter Abdeckung		H Dämpfer
	M6*15 Bolzen 16 Stck.		J M5*10 speichern+M5 Nuss 3 Sätze
K	Baumwolle Handschuhe		M Gitter

Anweisungen

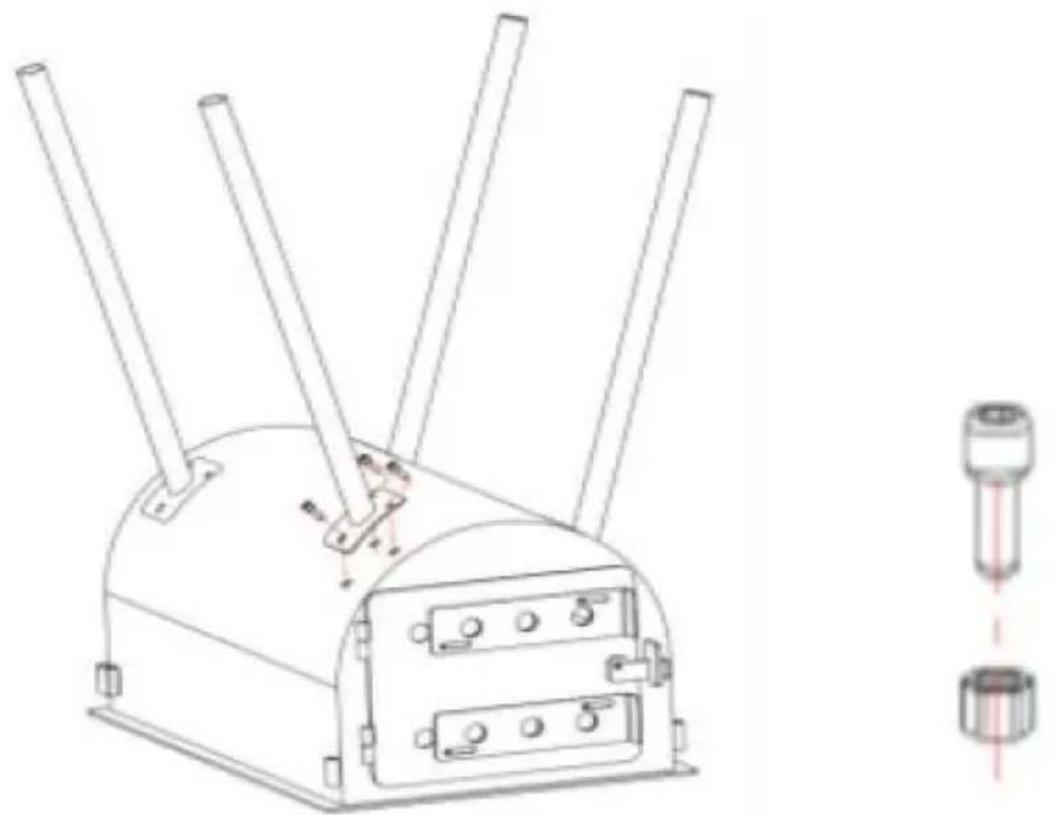

SCHRITT 1: Beine (A) mit Schraube (I) an Feuerkammer (B) befestigen.

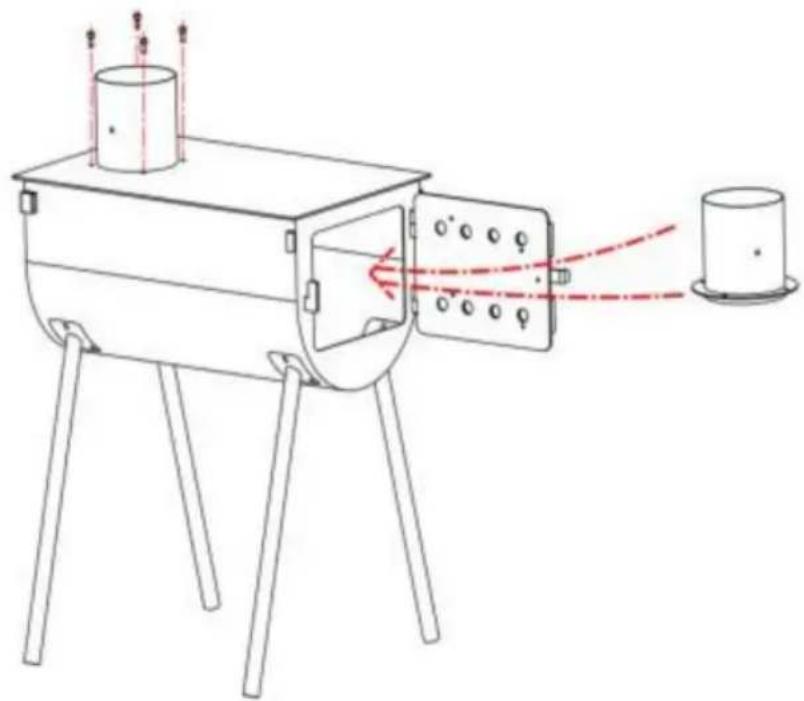

SCHRITT 2: Befestigen Sie die untere Rauchabzugshalterung (D) mit der Schraube (I) an der Feuerkammer (B).

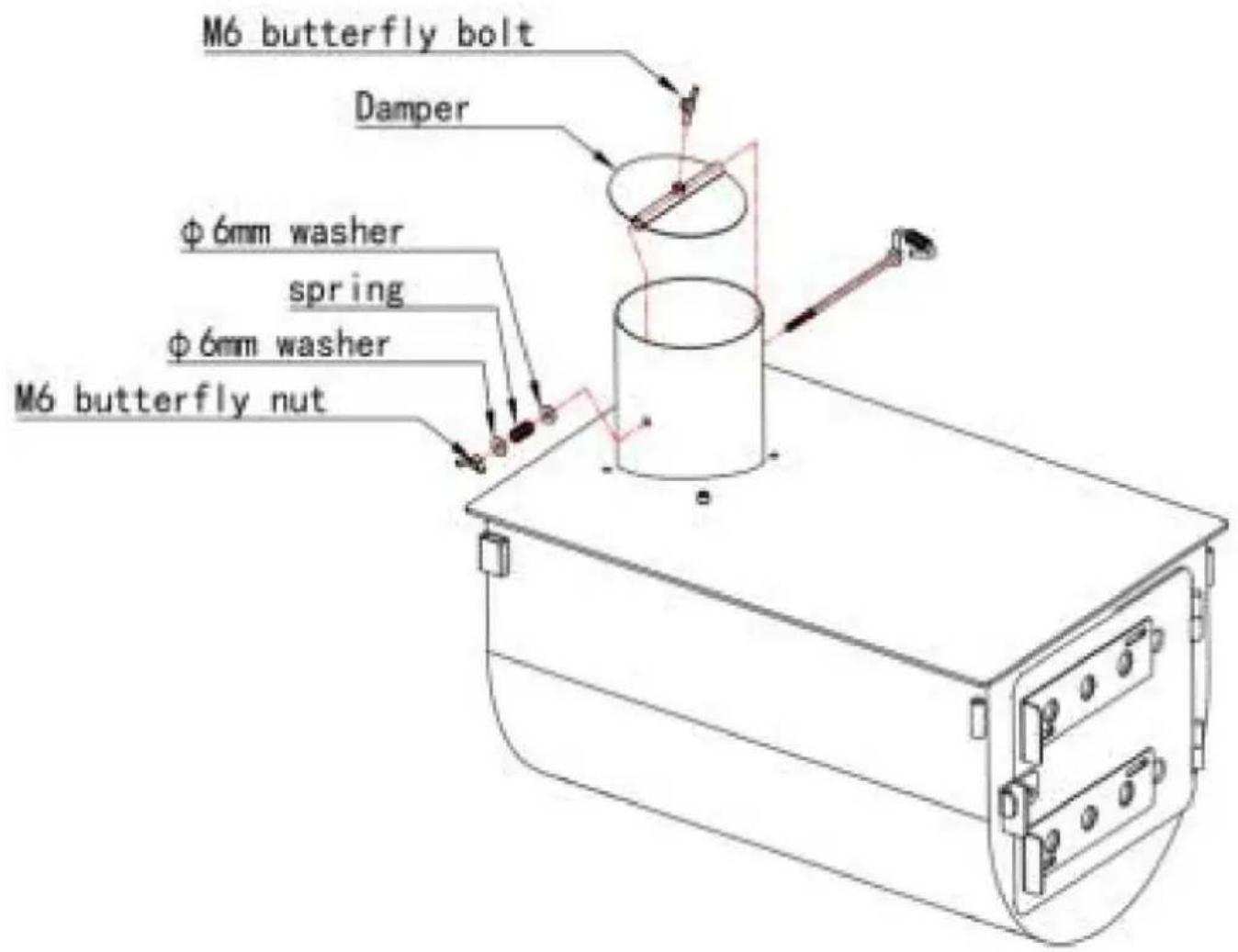

SCHRITT 3: Setzen Sie den runden Dämpfer in den Kaminsockel ein, verbinden Sie ihn mit einer langen Stange, platzieren Sie ihn in der Mitte, ziehen Sie die Flügelschraube fest und installieren Sie ihn von außen, wie in der Abbildung oben gezeigt. Stellen Sie die Dichtheit des Dämpfers ein, indem Sie die Flügelmutter festschrauben.

Bitte achten Sie darauf, dass die innere Ventilplatte während der Zündung geöffnet ist.

Der vierte Rauchschwaden

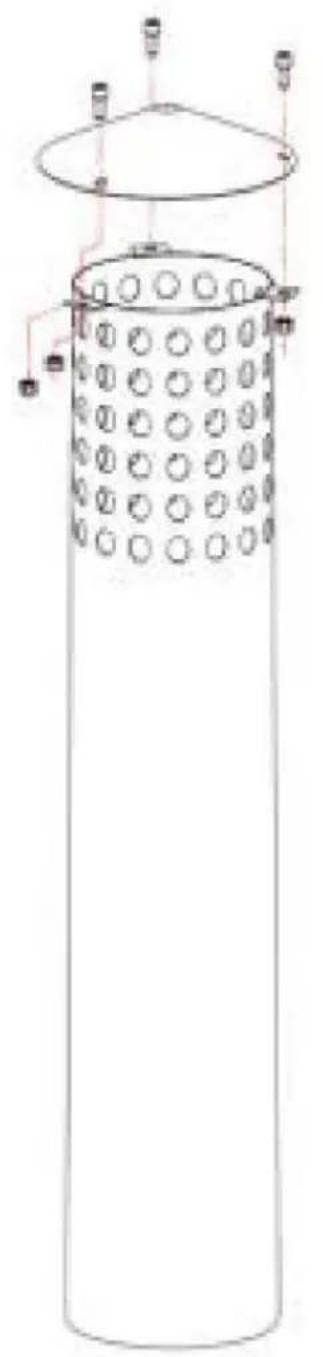

SCHRITT 4: Montieren Sie die Kaminabdeckung. Montieren Sie die Kaminabdeckung und den dünnsten Kamin (mit dem Abluftloch oben) mit der Schraube

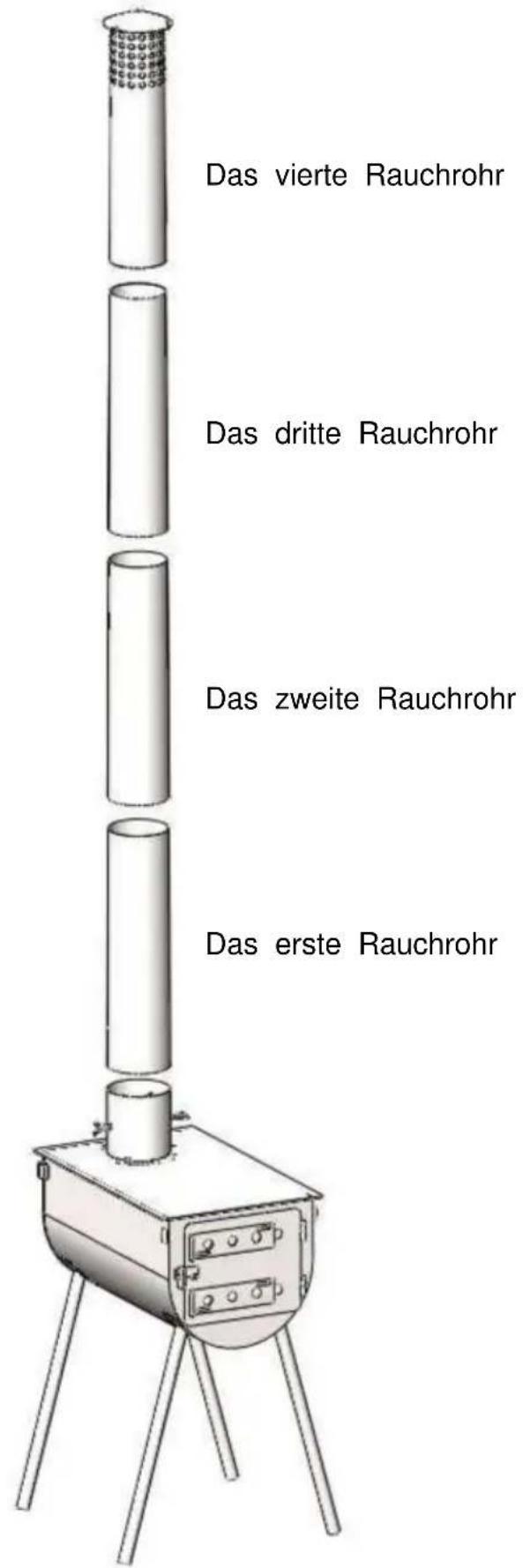

SCHRITT 5: Befestigen Sie das obere Rauchrohr am verbleibenden Rauchrohr.

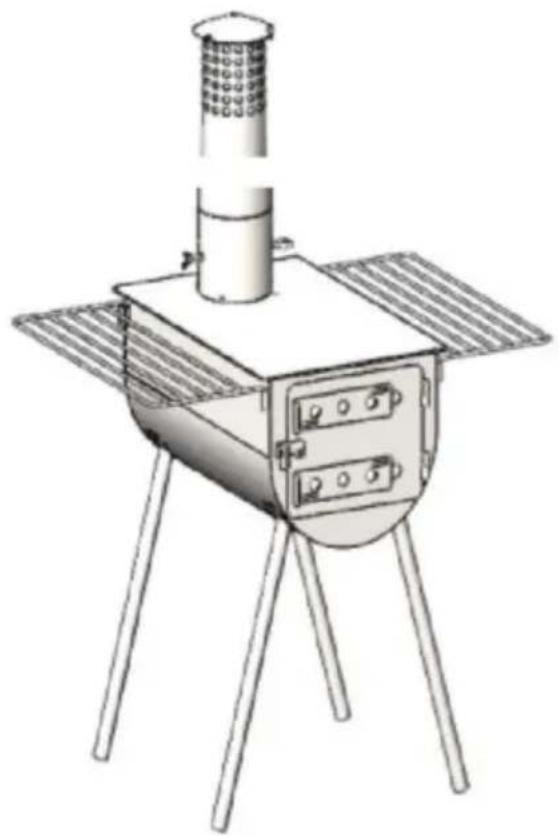

SCHRITT 6: Platzieren Sie Seitennetze auf beiden Seiten.

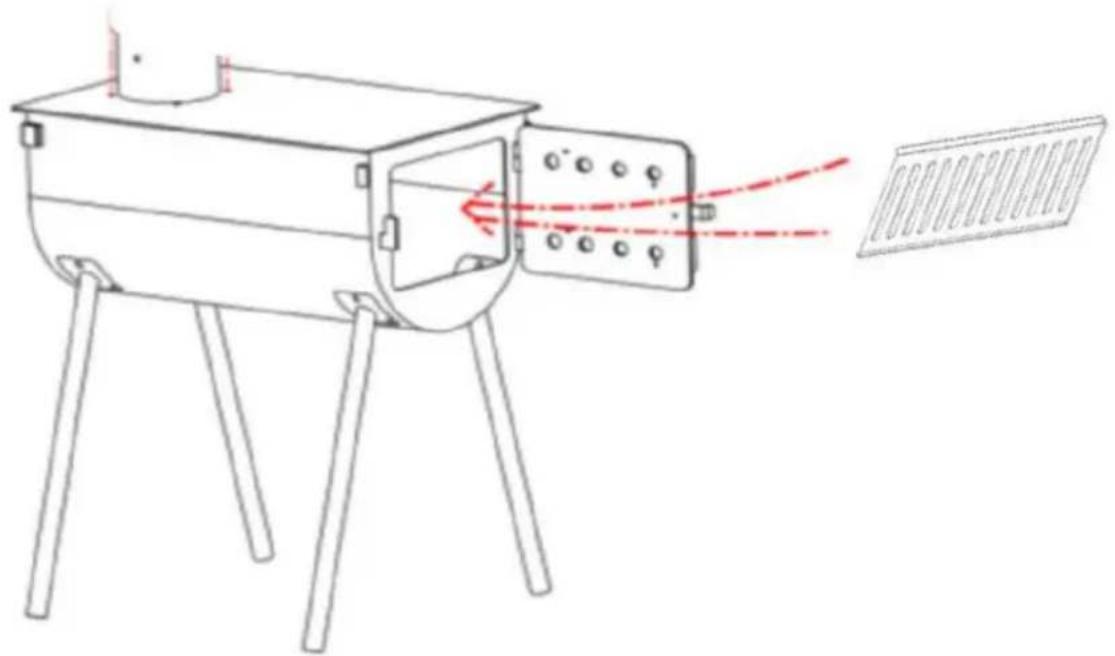

SCHRITT 7: Legen Sie den Rost in die Ofenkammer
