VOLD-002A - Piec na drewno Vevor - Bezpłatna instrukcja obsługi

Rodzaj produktu	Piec na drewno
Marka	Vevor
Model	VOLD-002A
Wymiary (Dł. × szer. × wys.)	625 × 400 × 340 mm
Waga brutto	25,5 kg
Pojemność komory spalania	49 L (odpowiednik 3000 cal³)
Długość przewodu dymowego	1,92 m (6,3 stopy)
Materiał obudowy	Stal
Materiał szyby	Szkło ceramiczne
Paliwo	Drewno opałowe
Liczba sekcji przewodu	4 sekcje w zestawie
Regulowana przepustnica	Tak, z nakrętką motylkową
Kratka ochronna	W zestawie (kratka wewnętrzna)
Rękawice ochronne	W zestawie (bawełna)
Bezpieczeństwo	Regulowany zawór powietrza, zalecany czujnik CO, oznakowanie gorącej powierzchni
Zalecane zastosowanie	Wewnątrz i na zewnątrz (namiot, biwak) z odpowiednią wentylacją
Konserwacja	Regularne czyszczenie popiołu, kontrola uszczelek, czyszczenie szyby
Części zamienne dostępne	Tak (kratka, nogi, przewody, przepustnica, rękawice, łopatka)
Akcesoria w zestawie	Łopatka, nasadka lejka, śruby, klucz motylkowy
Gwarancja	Elektroniczny certyfikat gwarancji na stronie vevor.com/support
Normy	Zgodny z obowiązującymi wytycznymi bezpieczeństwa

Często zadawane pytania - VOLD-002A Vevor

Jak złożyć piec VOLD-002A?

Postępuj zgodnie z instrukcją: przymocuj nogi do paleniska za pomocą śrub M6, zamontuj dolną podporę przewodu, zmontuj klapę z trzpieniem i nakrętką motylkową, zamontuj sekcje przewodu dymowego w kolejności (pierwsza do czwartej), umieść boczne siatki i kratkę w komorze. Użyj dołączonych rękawic.

Jaki rodzaj drewna stosować w tym piecu?

Używaj suchego i nieimpregnowanego drewna opałowego. Unikaj drewna malowanego lub chemicznie impregnowanego, które wydziela szkodliwe toksyny. Drewno powinno być dobrze wysuszone dla optymalnej wydajności.

Jak bezpiecznie rozpalić w piecu?

Upewnij się, że przepustnica jest otwarta. Umieść drobne drewno i podpałkę na środku kratki. Zapal za pomocą długiej zapalniczki. Nigdy nie używaj benzyny ani alkoholu. Zamknij drzwiczki po rozpaleniu.

Jakie środki ostrożności są niezbędne?

Zainstaluj czujnik tlenku węgla w pomieszczeniu. Umieść piec na ognioodpornej podłodze. Trzymaj dzieci i zwierzęta z daleka. Używaj żaroodpornych rękawic. Nigdy nie pozostawiaj pieca bez nadzoru.

Jak czyścić i konserwować piec?

Opróżniaj popiół po każdym użyciu. Czyść szybę miękką szmatką i odpowiednim środkiem. Sprawdzaj uszczelki drzwi i wymieniaj je, jeśli są zużyte. Przeprowadzaj coroczną kontrolę przewodu dymowego.

Czy mogę używać pieca w namiocie?

Tak, ale z wystarczającą wentylacją, aby uniknąć gromadzenia się tlenku węgla. Umieść piec na ognioodpornej macie i zachowaj bezpieczną odległość od ścian namiotu.

Co zrobić, jeśli szyba pęknie?

Nigdy nie używaj pieca z pękniętą szybą. Natychmiast ją wymień. Skontaktuj się z serwisem Vevor, aby uzyskać część zamienną.

Jak wyregulować przepustnicę?

Przepustnicę reguluje się, obracając nakrętkę motylkową na zewnątrz przewodu. Dokręć, aby zamknąć, poluzuj, aby otworzyć. Kontroluje ciąg i spalanie. Podczas rozpalania upewnij się, że jest otwarta.

Gdzie znaleźć części zamienne?

Części zamienne (kratka, przewody, przepustnica, rękawice itp.) są dostępne na stronie Vevor. Wejdź na www.vevor.com/support i wyszukaj model VOLD-002A.

Czy piec objęty jest gwarancją?

Tak, Vevor udostępnia elektroniczny certyfikat gwarancji. Odwiedź stronę www.vevor.com/support, aby zarejestrować produkt i poznać warunki gwarancji.

INSTRUKCJA OBSŁUGI VOLD-002A Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

PIEC NA DREWNO

INSTRUKCJA OBSŁUGI

Model: VOLD-002A

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź poł owę”, „Poł owa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokł adnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz poł owę w porównaniu z głównymi markami.

VEVOR®

PIEC NA DREWNO

Instrukcja obstugi

Model: VOLD-002A

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymać es. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Bezpieczeństwo i ostrzeżenia

- Przed montażem, instalacją, obsługą lub serwisowaniem tego produktu należy przeczytać i zrozumieć całą instrukcję. Nieprzestrzeganie tych ostrzeżeń i

instrukcje mogą spowodować śmierć, obrażenia ciała lub uszkodzenie cennego mienia. • Podczas montażu tego produktu należy utrzymywać miejsce pracy w czystości i zapewnić mu dobre oświetlenie, trzymaj widzów i dzieci z dala od miejsca pracy. • Podczas korzystania

z pieca należy sprawdzić, czy nie jest on zdeformowany lub

uszkodzone. Zwł aszcza jeśli na szkle jest pęknięcie lub stł uczenie, nigdy go nie używaj. • Po pierwszym użyciu pieca kolor kratki ze stali nierdzewnej ulegnie zmianie.

To nie ma nic wspólnego ze zł em. Zaleca się palenie na wysokim poziomie

temperaturę przez 2 godziny po pierwszym użyciu.

Podczas ustawiania pieca należy ustawić go na pł askim miejscu.

Podczas montażu produktu, zaciski ręczne i ostre części mogą zostać uszkodzone.

rozmontowane w góre i w dół. Prosimy pamiętać o zał ożeniu rękawiczek podczas montażu.

Prosimy zwrócić uwagę na używanie pieców w namiotach lub na dużych przestrzeniach. Prosimy utrzymuj powietrze w dobrej

wentylacji. • Tlenek węgla jest bezbarwnym i przezroczystym gazem, który należy usunąć bezpiecznie, aby uniknąć gromadzenia się w zamkniętym pomieszczeniu.

- Najlepiej jest umieścić czujnik tlenku węgla w pomieszczeniu wokół pieca.

Nigdy nie pozwalaj dzieciom i zwierzętom domowym zbliżać się do kuchenki, gdyż jest

ona bardzo gorąca. • Staraj się zainstalować urządzenia zabezpieczające i uważaj, aby dzieci nie dotykał y kuchenki. ich ręce.

- Podczas korzystania z pieca należy ustawić go na podł odze ognioodpornej, aby zapobiec podł oga namiotu przed zapaleniem. Proszę ostrożnie dodawać paliwo podczas otwierania paliwa portu

wtryskowego. • Za każdym razem, gdy obsługujesz części pieca wysokotemperaturowego, użyj należy nosić rękawice odporne na ciepło, aby

uniknąć oparzeń. • Paliwo, propan, dysza paliwowa, farba, rozcieńczalnik i materiały łatwopalne powinny być być przechowywany z dala od pieca i rur wentylacyjnych. Ten rodzaj palnego

Zaleca się, aby materiał znajdował się w odległości 6 stóp (okoł o 180 cm) od pieca. • W szczególnych okolicznościach, takich jak:

kolizja, trzesienie ziemi i paliwo. Proszę zwrócić uwagę na kuchenkę

aby zapobiec jego przewróceniu! • Nie

dotykaj grzejnika rękoma podczas jego używania, ponieważ może to spowodować poważne obrażenia. oparzenia.

- Aby uniknąć poparzeń, przed schowaniem kuchenki należy odczekać, aż ostygnie.

Proszę zwrócić uwagę. Garnki, makaron, garnki i inne przedmioty podgrzewane na

piecyk powinien być zabezpieczony przed stabilnością i spadnięciem! Nie używaj

zbiornik paliwa do rozpalenia ognia. Paliwo takie jak zbiornik paliwa i urządzenie zapł onowe zawierające

w piecu może wybuchnąć łatwopalny gaz powodując poważne obrażenia, śmierć i pożar.

- Podczas użytkowania pieca należy go stale potwierdzać. Nie

nie pozostawiać rozpalonego pieca bez nadzoru przez dłuższy czas. • Podczas

przechowywania pieca należy uważnie obserwować otoczenie, aby zapobiec przedostawaniu się Marsa do wnętrza pieca.

od zapalenia otaczającego środowiska • Lepiej mieć w

pobliżu gaśnicę o odpowiedniej wielkości. Aby zdecydować,

rozmiar, proszę omówić to z lokalną strażą pożarną. • Zwróć uwagę na

wybór paliwa. Lub drewno pomalowane farbą będzie się wydzielać

szkodliwe toksyny, gdy się pali. Prosze zwrócić uwagę, gdy nie ma żadnych toksycznych

chemikalia w paliwie. Ten produkt powinien być zainstalowany z kominem i używany.

Prosimy o zamknięcie otworu wtrysku paliwa, z wyjątkiem wtrysku. • Podczas montażu

komina należy zwrócić uwagę na to, czy występują jakieś nieprawidł owości.

przepływ powietrza co najmniej 3m w niebie jest odpowiedni dla otaczającego środowiska. Po

po użyciu należy wytrzeć przepływ, kurz, jedzenie i inne liście i schować je po

wycieranie. •

W procesie produkcyjnym, w procesie montażu, powstają drobne zarysowania.

nie mają stylu w użytkowaniu produktów, więc nie mają nic wspólnego z jakością produktu.

Specyfikacje

Seria modeli	PRZEMOC-002A
Objętość wnęki (cal3)	3000
Dł ugość rury wydechowej (ft)	6.3
Masa brutto (kg)	25,5
MEAS (mm)	625×400×340

Skł adniki produktu

NIE. Cześć		Opis NIE.		Cześć	Opis
Nogi			B Komora ogniowa
C	Ściana boczna internet		D	Spód Zrzeski kurturowy Wsparcie
I	Ten pierwszy/sekunda nd/trzeci/f nasz Rura spalinowa		F	Łopata
G	Lejek Okł adka		Tł umik H
1	M6*15 śruba 16 szt.	[4727]	J	M5*10 sklep+M5 nakrętka 3 zestawy
K	Baweł na rękawice		L	Ruszt

Instrukcje

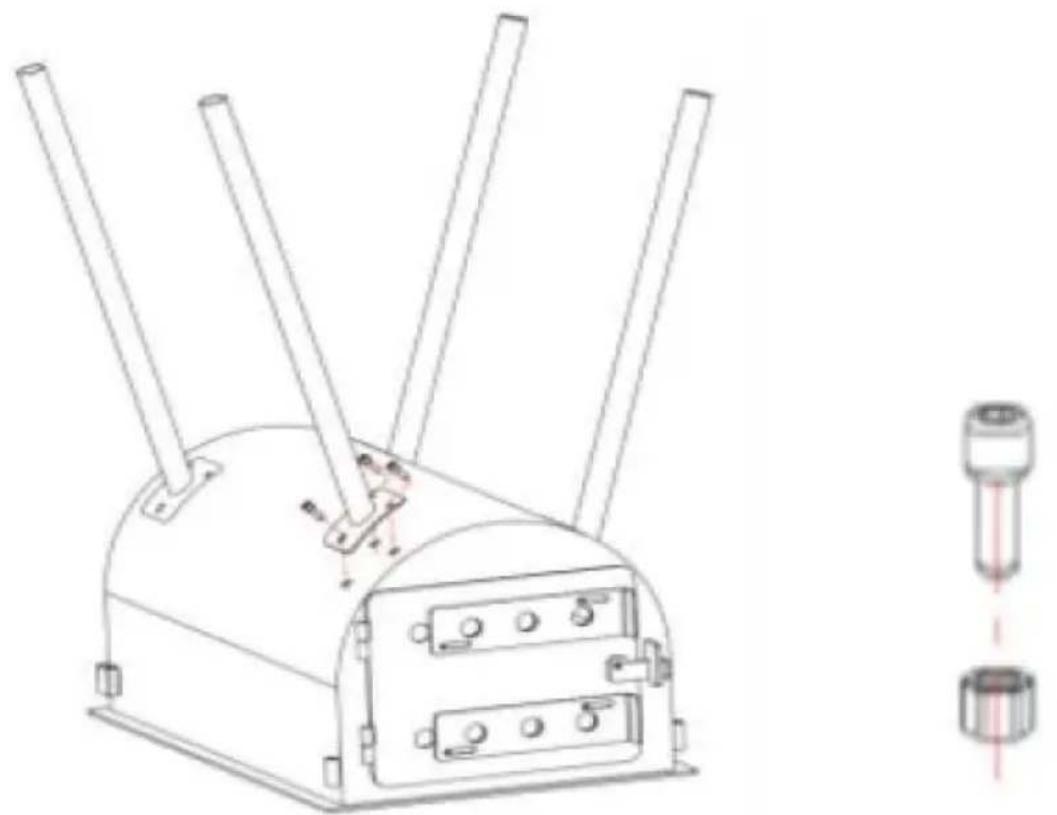

KROK 1: Nogi (A) do paleniska (B) ze śrubą (I).

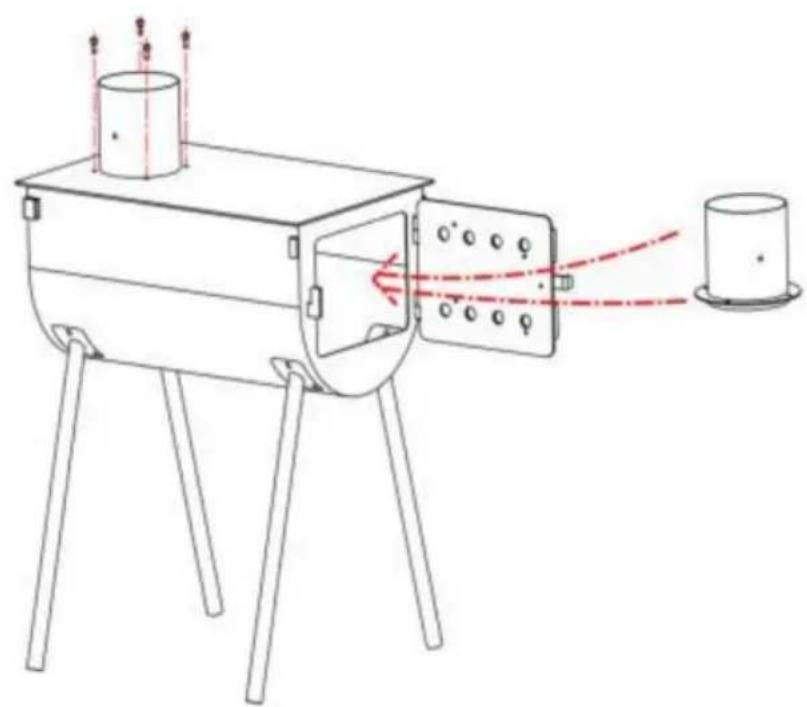

KROK 2: Przymocuj dolny wspornik przewodu spalinowego (D) do paleniska (B) za pomocą śruby (I).

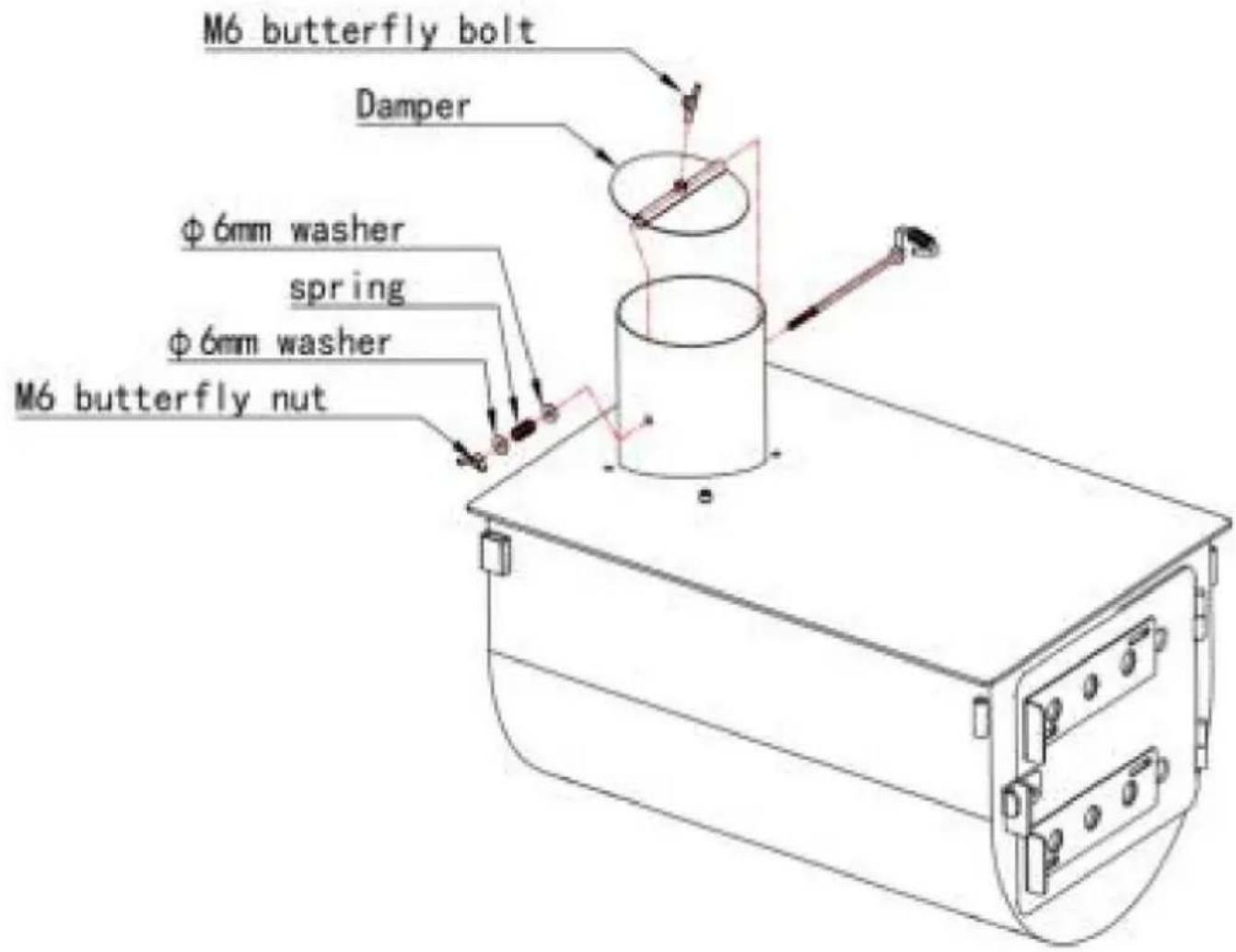

KROK 3: Umieść okrągły tłumik w podstawie komina, połącz go z długim prętem, umieść go na środku, dokręć śrubę motylkową i zamontuj go zewnętrznie, jak pokazano na rysunku powyżej. Wyreguluj szczelność tłumika, wkręcając nakrętkę motylkową.

Upewnij się, że wewnętrzna płytka zaworowa jest otwarta podczas zapł onu.

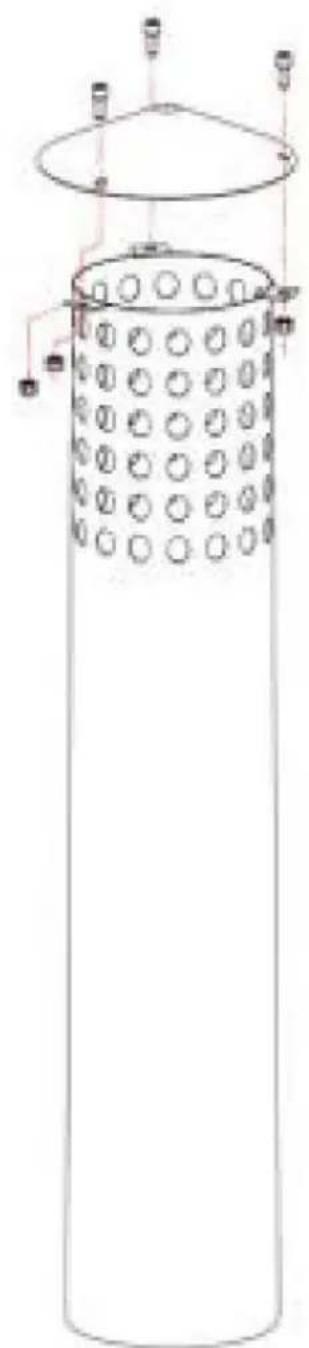

KROK 4: Złóż pokrywę komina. Za pomocą śruby (J) zmontuj pokrywę komina i najcieńszy komin (z otworem wylotowym u góry).

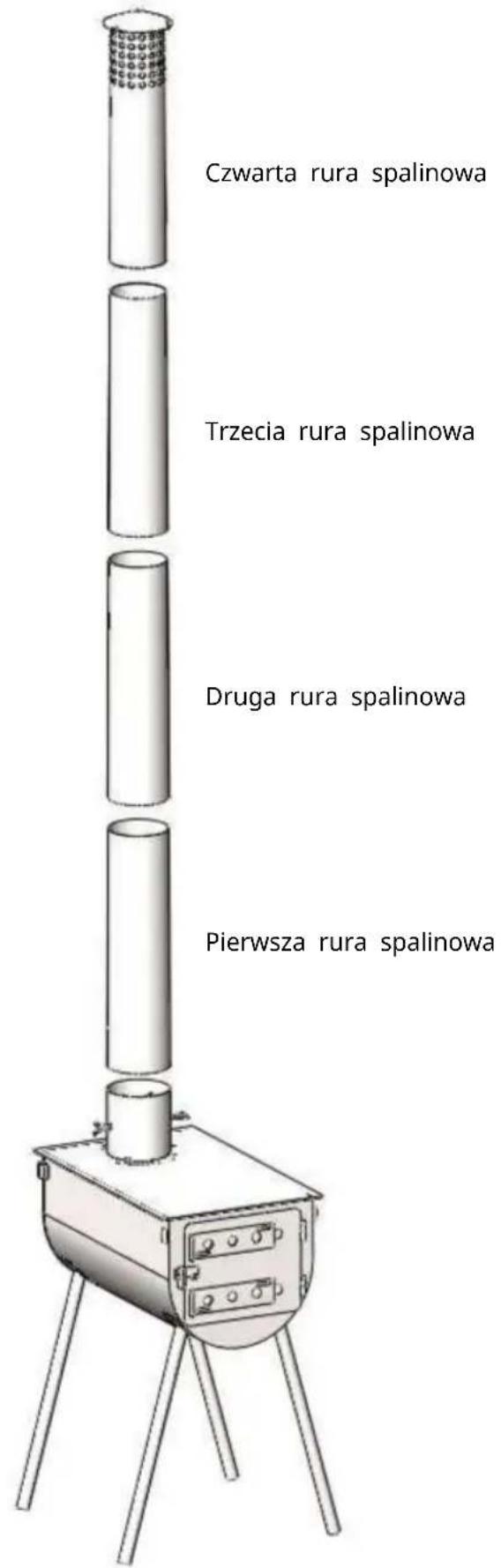

KROK 5: Podłącz górną rurę spalinową do pozostałej rury spalinowej.

KROK 6: Umieść siatki boczne po obu stronach.

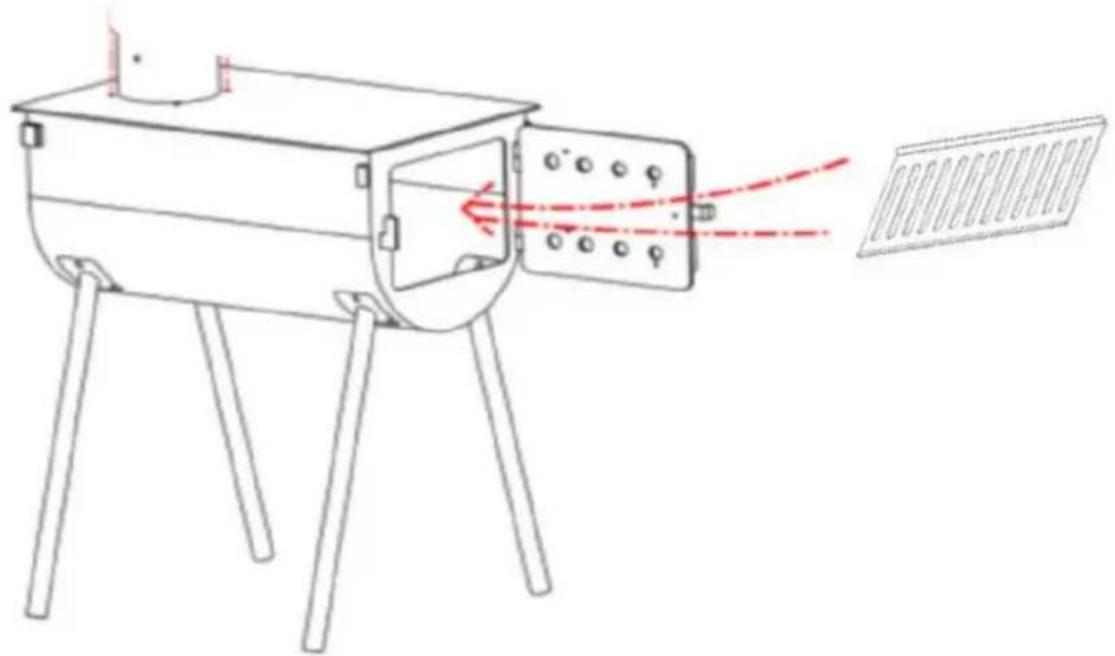

KROK 7: Umieść ruszt w komorze pieca

Producent: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

REP WIEL KIEJ BRYTANII

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support
