BRUKSANVISNING QXB-2 Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

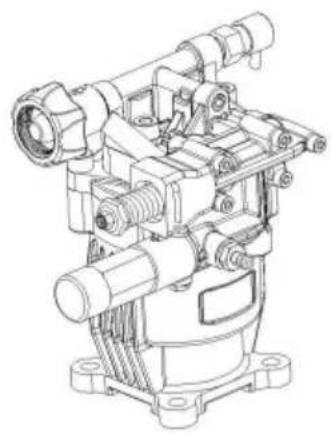

TRYCKSVÄTTARPUMP

MODELL: QXB-1 / QXB-2 / QXB-3/GYB-1/GYB-2

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Varning - För att minska risken för skador måste användaren läsa igenom bruksanvisningen noggrant.

ALLMÄN INEORMATLON

Syftet med manualen

Tillverkaren har tillhandahållit denna manual för att tillhandahålla driften instruktioner och kriterier som ska följas vid installation, användning och underhåll av pumpen som identifieras av beteckningen på locket.

Tillverkaren tillhandahåller originalinstruktionerna på engelska språk.

Tillverkaren kan tillhandahålla originalinstruktionerna på andra språk som svar på lagstadgade eller kommersiella krav.

Om pumpen säljs måste säljaren vidarebefordra denna manual till den nya ägaren tillsammans med apparaten.

Instruktionerna är avsedda för de skickliga, lämpligt utbildade operatörerna som utföra installations- och rutinunderhållsprocedurerna.

Se innehållsförteckningen för snabb åtkomst till de ämnen som behandlas.

Tillverkaren förbehåller sig rätten att ändra manualen utan föregående meddelande såvida inte ändringarna hänvisar till pumpens säkerhetsnivå.

Beställaren ska se till att installationen är utformad i enlighet med instruktionerna i denna handbok, lagstadgade krav och relevanta nationella och lokala bestämmelser.

De tekniska instruktionerna i denna "Användnings- och installationsmanual" är tillverkarens egendom och måste behandlas konfidentiellt.

Det kan finnas skillnader mellan illustrationerna och pumpens faktiska konformation, men sådana skillnader kommer inte att påverka tydligheten i instruktioner. Om du är osäker, begär nödvändiga förklaringar från tillverkare.

Symbolerna som visas och beskrivs nedan används för att identifiera säkerhet risker eller viktig information.

Fara-varning

Identifierar information eller procedurer underlåtenhet att följa, vilket kan utgör ett allvarligt hot mot hälsa och säkerhet.

Försiktighet

Identifierar information eller procedurer underlåtenhet att följa, vilket kan utgöra ett hot mot hälsa och säkerhet eller orsaka skada.

Information

Identifierar användbar och viktig information eller procedurer som bör vara ha i åtanke.

TEKNISK INEORMATION

Produktspecifikationer och packlista
Modell	QXB-1/GYB-2 QXB-2		QXB-3/GYB-1
Arbetstryck	3050 PSI	2600 PSI	2600 PSI
Pistolens stängningstryck	3500 PSI 3000 PSI		3300 PSI
Fabriksinställt tryck	2400-2500 PSI 2400	-2500 PSI 2400-2500	PSI
Matchande hästkrafter	6,5-7/HP	6,5-7/HP 6,5-7/HP
Maximalt flöde	2,5 GPM 2,5 GPM 2,5 GPM
Adaptiv modell	196-230 CC	196-230 CC	196-230 CC

Tekniska data

Tekniska data och prestanda anges på omslaget.

Pumpens inloppskrets måste innehålla ett filter med minst en kapacitet två gånger pumpens leveranshastighet, vilket inte får orsaka begränsningar eller tryckhöjd förluster. Rekommenderad filtreringsgrad är 50-80 mesh. Maximal insugsvakuum-0,25 bar, mätt vid pumpintaget.

Övergripande mått

Illustrationerna som visar de övergripande måtten finns i bilagor.

Miljömässiga driftsgränser

Pumpen fungerar korrekt vid en omgivningstemperatur mellan 10 och 40°C, med en relativ luftfuktighet på 80%.

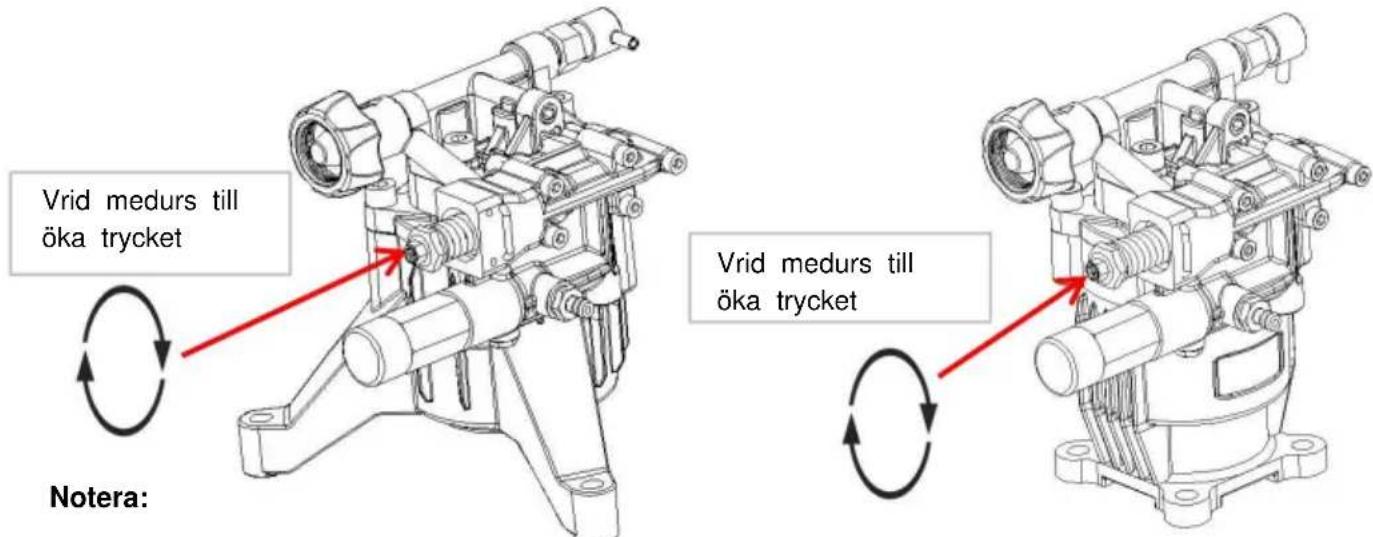

Obs: För att matcha motorer med olika effekt kommer det fabriksinställda trycket a mindre än det nominella maxtrycket. Justera bara tryckbegränsningen ventil om du behöver öka trycket.

Vrid medurs till öka trycket Notera: Vrid medurs till öka trycket

1. Vrid medurs för att öka trycket.

2. Justeringsverktyg: 2,5 mm insexnyckel och 17 mm öppningsnyckel.

DRIFTSMEDDELANDE

1. Förbered

Före användning, anslut det matchande utloppsröret, inloppsröret, vattenabsorptionsfiltret etc. och kontrollera om fästelementen och rörskarvarna är lä Anslut pumpens inlopps- och utloppsrör och installera en filteranordning på inte mindre än 40 mesh/tum vid inloppsänden för att undvika att skräp kommer in i pumpen och påverkar pumpens normala drift.

2. Justera trycket

Pumpen har justerats till märktrycket och du behöver inte justera den igen. Om d behöver justera lågtrycket bör du först slå på högtryckstvättpistolen och sedan använda det speciella tryckregleringsverktyget för att justera tryckregleringsskruven under sprayning så att trycket när det förutbestämda värdet och du kan börja arbeta.

Fara-varning

Rikta inte sprutpistolen mot människor, djur och utrustning!

3. Försiktighetsåtgärder vid användning

Vid arbete bör det noteras att pumpens tryck inte bör överstiga det maximala trycket; annars bör pumptrycket sänkas för att undvika skador på pumpens överbelastning. Pumpen har en intern bakvattenstruktur. När vattnet är avständt bör drifttiden inte överstiga 90S. Om det överstiger 2 min rekommenderas att stänga av utrustningen! Det är normalt med droppolja eller droppvatten under drift men läckaget överstiger inte 1 ml/min (eller 10 droppar/min).

4. Tillämpligt tillfälle

Denna pump är lämplig för högtryckstvätt och alla typer av kommersiella eller civila behov av högtryckstillfällen.

5. Medium och temperatur

Transportmediet för pumpen i KX-serien är klart vatten och den högsta vatteninloppstemperaturen får inte överstiga 40 y. För högt inloppsvatten temperatur kommer att skada pumpen och påverka livslängden på pumpen. För pumpgruppen som går kontinuerligt under lång tid, vår företaget föreslår att man använder boosterpumpen för inloppsvatten. Det nominella flödet av boosterpumpen är minst två gånger pumpens nominella flöde, och den boosterpumpens effekt bör vara ca 2-3 bar. Om användaren levererar andra medier än rent vatten eller inloppsvattentemperaturen är högre än 40 y vid faktisk användning, kontakta vår relevanta personal.

6. Maximalt flöde och maximalt tryck

Flödes- och tryckvärdena för pumpen som anges i tekniska parametertabell beskriver pumpens maximala prestanda. De maximala varvtal och tryckvärden som används får inte överstiga deras inställt värde.

7. Effektval

KX-seriens pump drivs av en bensinmotor. När du väljer kraft, effektvärdet är högre än de inställda parametrarna för att säkerställa pumpens prestanda.

Missbruk

Ta inte pumpen i drift förrän den anläggning eller maskin som den är i incorporated har förklarats överensstämmande med relevanta nationella och lokala lagkrav.

Använd inte pumpen i en potentiellt explosiv atmosfär.

Använd inte pumpen för brandfarliga, giftiga eller frätande vätskor eller sådana med olämplig densitet. Ta inte in vätska vid högre temperaturer än de som anges i tekniska data.

Använd inte pumpen för tillförsel av dricksvatten.

Använd inte pumpen på produkter för mänsklig konsumtion.

Använd inte pumpen på farmaceutiska produkter.

Kvarstående risker

Även om säkerhetsföreskrifterna och informationen i manualen är det efterlevs, finns kvarvarande risk som beskrivs nedan fortfarande under användning av pumpen.

- Termisk fara: Beroende på temperaturen på den pumpade vätskan, pumpen kan nå höga temperaturer när den är i drift. Designern av installationen måste därför ha detta i åtanke och tillhandahålla lämpligt åtgärder och varningsskyltar för personalen.

1. Slita pumpar och vattenledningar under långa perioder.

a. Kör pumpen med rent vatten i några minuter.
b. Efter att ha stängt av vattenkällan, kör pumpen i 10 sekunder, och töm vattnet i pumpen och rörledningen för att förhindra kalksten.
c. Föna pumpen med tryckluft.
d. Vidta lämpliga skyddsåtgärder för att undvika miljöpåverkan. e. Använd kranvattnet för att rinna i 2 minuter tills pistolen är slut. Om det finns

är inget vatten, vänligen sluta för att kontrollera.

När du väljer bensinmotor som kraft, kontrollera oljemängden av bensinmotorn före varje start.

När pumpens prestanda minskar avsevärt ska det vara det bibehålls omedelbart.

* Kontinuerlig arbetstid, vattentemperatur och renhet av vattnet alla påverkar pumpens prestanda, så att användarna kan justera underhållstid enligt den faktiska användningssituationen.

1. Inspektion och reparation

a. Kontrollera ofta om anslutningsdelen är lös.

b. Det är normalt att den rörliga tätningen tappar olja eller vatten under drift, men droppmängden överstiger inte 1 ml/min (eller 10 droppar/min); annars bör oljetätningen eller vattentätningen bytas ut.

SÄKERHETSINEORMATION

Allmänna säkerhetsregler

De flesta arbetsplatsolyckor och skador orsakas av värdslöshet och underlåtenhet att följa sunt förnuft och säkerhetsregler.

I de flesta fall kan olyckor undvikas genom att förutsäga deras möjliga orsaker och gå vidare med nödvändig omsorg och uppmärksamhet.

En noggrann operatör som följer reglerna är den bästa garantin mot olyckor.

Innan pumpen installeras och används måste operatörer och annan personal läs och förstå instruktionerna i den medföljande manualen och detaljer om installationsdesignen.

Ändra inte, avaktivera eller kringgå säkerhetsanordningarna, eftersom detta kan orsaka allvarliga hot mot hälsa och säkerhet. Släpp inte ut föroreningar i miljön.

Kassera avfall i enlighet med lagstadgade krav.

Innan du utför någon procedur, vidta lämpliga säkerhetsåtgärder i i enlighet med relevanta lagstadgade krav på arbetarskydd och följ säkerhetsföreskrifterna i manualen.

INSTALLATIONSINSTRUKTIONER

Säkerhetsrekmendationer för installation

Vidta alla möjliga försiktighetsåtgärder för att pumpen ska kunna installeras på ett säkert och riskfritt sätt.

Alla installationsfaser måste beaktas vid utformningen av maskiner eller anläggning där pumpen ska installeras.

Designen måste beakta alla monteringspunkter, överföringsmedlen av energikällorna, och de skydds- och säkerhetsanordningar som krävs enligt relevanta bestämmelser för att förhindra risken för skador.

Allmänna råd om anslutning av vattenförsörjning

Pumpens vattentillförselanslutning kan göras på något av de angivna sätten nedan.

Följande krav måste uppfyllas för alla typer av anslutningar.

1) Pumpen måste försörjas med hjälp av en krosssäker slang av lämplig diameter för pumpens inloppsanslutning (se "Tekniska data").
2) Det får inte finnas några begränsningar eller veck i slangen.
3) Ett lämpligt filter måste installeras vid pumpens inlopp (se "Teknisk Data").
4) Alla anslutningar mellan kopplingarna och inloppsledningen måste tätas för att förhindra att pumpen suger in luften.
5) Anslutningarna och rören måste vara lämpliga för arbetstrycket och pumpens leveranshastighet och måste överensstämma med relevant föreskrifter.
6) För att säkerställa driftsäkerhet installera en avlastningsventil (by-pass ventil) som är lämplig för pumpens tekniska data och med lämplig inställning efter pumpen.
7) Avlastningsventilens tömningsledning får aldrig anslutas till pumpens inlopp linje.
8) Installera ett tryckspjäll nedströms pumpen för att minimera vattenhammareffekt i leveransrörledningen.

Anslutning till elnätet

Anslutningen måste följa de angivna rekommendationerna.

Vattenledningssystemet måste ha en flödeshastighet som är två gånger pumpens nominella leveranshastighet och ett tryck på 2-3 bar.

BRUKSANVISNING

Säkerhetsrekmendationer för användning

Före uppstart måste operatören utföra nödvändig säkerhet kontroller.

Vid läckage från trycksatta rör, stoppa pumpen kl en gång och ta bort orsaken till läckan. Använd inte pumpen över de gränser som tillverkaren har satt för att öka dess prestanda.

Om systemet ska stängas av med omgivningstemperaturer nära 0ÿ, kör pumpen utan vatten i 10 sekunder med slutet av leveransledning öppen för att tömma systemet och pumpen på vatten och förhindra att is bildas.

UNDERHÅLL I STRUKTIONER

Säkerhetsrekmendationer för underhåll

Innan du utför något underhållsarbete, gör vattensystemet trycklöst och isolera pumpen från alla energikällor.

När jobben är klara, innan du startar om pumpen, kontrollera att nr verktyg, trasor eller annat material har lämnats nära rörliga delar eller i riskzoner.

Byt ut alla mycket slitna komponenter med originaldelar och använd de smörjmedel som rekommenderas av tillverkaren.

Kassera utslitna komponenter och smörjmedel i enlighet med detta med relevanta lagstadgade krav.

Utför rutinunderhållsprocedurerna som specificeras av tillverkaren för att hålla pumpen säker och fungera väl.

UNDERHÅLL I STRUKTIONER

Inspekterar pumpens montering

Kontrollera att pumpens fästskruvar inte har lossnat.

Vid behov, dra åt dem med det drivmoment som anges i installationsdesignen.

Inspektera anslutningar och rör

- Inspektera anslutningarna för läckor.

Läckor kan normalt åtgärdas genom att anslutningarna dras åt ordentligt.

Om läckage upptäcks från insugningsrörledningsanslutningarna måste tätningarna repareras.

- Inspektera slangarna.

Om rören visar tecken på åldrande, brott, svullnad, skavning etc. måste de bytas ut.

Inspektera filtret

- Inspektera filterpatronen.

Om filterpatronen är smutsig eller skadad, se filtertillverkarens instruktioner för detaljer om hur du återställer filterpatronen till dess ursprungliga filtreringsskick.

Varning

När du byter ut huvud- och sekundärvattentätningen, applicera fett på kolvstången.

Använd originaltillbehören vid underhåll!

FELSÖKNING

Problem	Orsaka	Avhjälpa
Pumpen gör det inte nå specificeras tryck	Pumpen suger luft	Återställ tätheten av intagsledning
	Insugsflödet är otillräckligt	Öka storleken på inloppsrören
		Ta bort eventuella veck från rören
		Öka filterkapaciteten eller rengör filterpatronen
		Öka varvtalet till det nominella varvtalet
	Slitna insugs- och tillförselventiler	Byt ut ventilerna (1)
	By-pass ventilsäte slitet	Byt ut ventilen
	Slitna packningar	Byt ut packningarna (1)
	Olämpligt, slitet munstycke	Byt munstycke
Oregelbunden variationer i tryck	Slitna insugs- och tillförselventiler	Byt ut ventilerna (1)
	Ventiler blockerade av smuts	Rengör ventilerna (1)
	Luft som sugs in i ett system	Återställ tätheten i intaget rörledningsanslutningar
	Slitna packningar	Byt ut packningarna (1)
Vibrationer på rör	Ventiler har fastnat	Byt ut ventilerna (1)
	By-pass ventil felfunktion	Byt ut by-pass-ventilen
	By-pass ventilens tippledning är också små	Öka storleken på by-pass ventilen dumpningslinje
	Tryckspjäll platt	Återställ tryckspjället till korrekt inflationstrycket
	Pumpen suger luft	Återställ tätheten av intagsledning
Tryckfall	Munstycket slitet	Byt munstycke
	Slitna inlopps- och/eller tillförselventiler Byt ut ventilerna(1)
	Ventiler blockerade av smuts	Rengör ventilerna (1)
	By-pass ventilsäte slitet	Byt ut ventilen
	Slitna packningar	Byt ut packningarna (1)

(1) Operationer som måste utföras på ett auktoriserat servicecenter

TRQUBLE SHQOTING

Problem	Orsaka	Avhjälpa
Pump bullriga	Luft som sugs in i system	Återställ tätheten i intaget rörledningsanslutningar
	Insugs- och/eller tillförselventil fjädrar har gått sönder eller kollapsat	Byt ut ventilerna (1)
	Ventiler blockerade av smuts	Rengör ventilerna (1)
	Slitna lager	Byt ut lagren (1)
	Intagsvätskans temperatur för högt	Minska vätsketemperaturen
Pumpen överhettas	Hög pump i drift tryck	Minska trycket till nominellt värden
	Drivremmarna är för spända	Återställ korrekt remspänning
	Remskiva eller drivkoppling dålig inriktning	Återställ den korrekta justeringen
Vatten i olja	Styrkolvspackningar slitna	Byt ut packningarna (1)
	Hög luftfuktighetsprocent i luft	Byt olja dubbelt så ofta (som anges i "Rutinen Underhållstabell)
	Slitna packningar	Byt ut packningarna (1)
Olja läcker från tippledningar under pumpen	Slitna packningar	Byt ut packningarna (1)
	Slitna kolvar	Byt ut kolvarna (1)
Olja läcker från tippledningar under pumpen	Styrkolvspackningar slitna	Byt ut packningarna (1)

(1) Operationer som måste utföras på ett auktoriserat servicecenter

ALLMÄN INEORMATION

Eftermarknadsserviceprocedurer

Kontakta närmaste servicecenter eller tillverkaren för att begära service efter försäljning (i händelse av ett pumpfel eller fel, etc.).

Ange alltid pumpens typskylt när du begär service efter försäljning data och typen av problem.

*Det finns några mindre ändringar av numren som ingår i användaren manual utan föregående meddelande.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
