GEBRUIKSAANWIJZING QXB-2 Vevor
We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.
'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle aangeboden categorieën gereedschappen dekken. door ons. U wordt er vriendelijk aan herinnerd om bij het plaatsen van een bestelling bij ons zorgvuldig te verifiëren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.
VEVOR®
TOUGH TOOLS, HALF PRICE

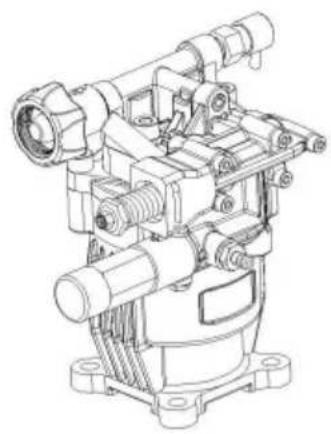

HOGEDRUKREINIGINGSPOMP
MODEL: QXB-1 / QXB-2 / QXB-3/GYB-1/GYB-2
Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op:
Technische ondersteuning en e- garantiecertificaat www.vevor.com/support
Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw informeren als er technologie- of software-updates zijn voor ons product.
Waarschuwing-Om het risico op letsel te verminderen, moet de gebruiker de volgende instructies lezen gebruiksaanwijzing zorgvuldig.
ALGEMEEN INEORMATLON
Doel van de handleiding
De fabrikant heeft deze handleiding ter beschikking gesteld voor de bediening instructies en de criteria waaraan moet worden voldaan bij installatie, gebruik en het onderhouden van de pomp, geïdentificeerd door de aanduiding op het deksel.
De fabrikant levert de originele instructies in het Engels
taal.
De fabrikant kan de originele instructies in andere talen verstrekken als reactie op wettelijke of commerciële vereisten.
Als de pomp wordt verkocht, moet de verkoper deze handleiding aan de nieuwe eigenaar doorgeven samen met het apparaat.
De instructies zijn bedoeld voor ervaren, goed opgeleide operators die voer de installatie- en routineonderhoudsprocedures uit.
Raadpleeg de inhoudsopgave voor snelle toegang tot de behandelde onderwerpen.
De fabrikant behoudt zich het recht voor om de handleiding zonder voorafgaande kennisgeving te wijzigen tenzij de wijzigingen betrekking hebben op het veiligheidsniveau van de pomp.
De koper dient ervoor te zorgen dat de installatie overeenkomstig is ontworpen met de instructies in deze handleiding, wettelijke vereisten en de relevante nationale en lokale regelgeving.
De technische instructies in deze "Gebruiks- en installatiehandleiding" zijn de eigendom van de fabrikant en moet als vertrouwelijk worden behandeld.
Er kunnen verschillen zijn tussen de afbeeldingen en de werkelijke pomp conformatie, maar dergelijke verschillen hebben geen invloed op de helderheid van de instructies. Vraag bij twijfel de nodige uitleg aan de fabrikant.
De hieronder weergegeven en beschreven symbolen worden gebruikt om de veiligheid te identificeren risico's of belangrijke informatie.
Gevaar-waarschuwing
Identificeert informatie of procedures waarvan het niet naleven mogelijk is
vormen een ernstige bedreiging voor de gezondheid en veiligheid.
Voorzichtigheid
Identificeert informatie of procedures waarvan het niet naleven mogelijk is
een bedreiging vormen voor de gezondheid en veiligheid of schade veroorzaken.
Informatie
Identificeert nuttige en belangrijke informatie of procedures die zouden moeten worden uitgevoerd in gedachten gehouden.
De technische en prestatiegegevens staan vermeld op de omslag.
Het aanzuigcircuit van de pomp moet een filter bevatten met minimaal een capaciteit tweemaal de opvoersnelheid van de pomp, die geen beperkingen of opvoerhoogte mag veroorzaken verliezen. De aanbevolen filtratiegraad is 50-80 mesh. Maximaal inlaatvacuüm - 0,25 bar, gemeten bij de pompinlaat.
Totale afmetingen
De afbeeldingen met de totale afmetingen zijn te vinden in de bijlagen.
Omgevingsbedrijfslimieten
De pomp werkt correct bij een omgevingstemperatuur tussen 10 en 40°C, met een relatieve vochtigheid van 80%.

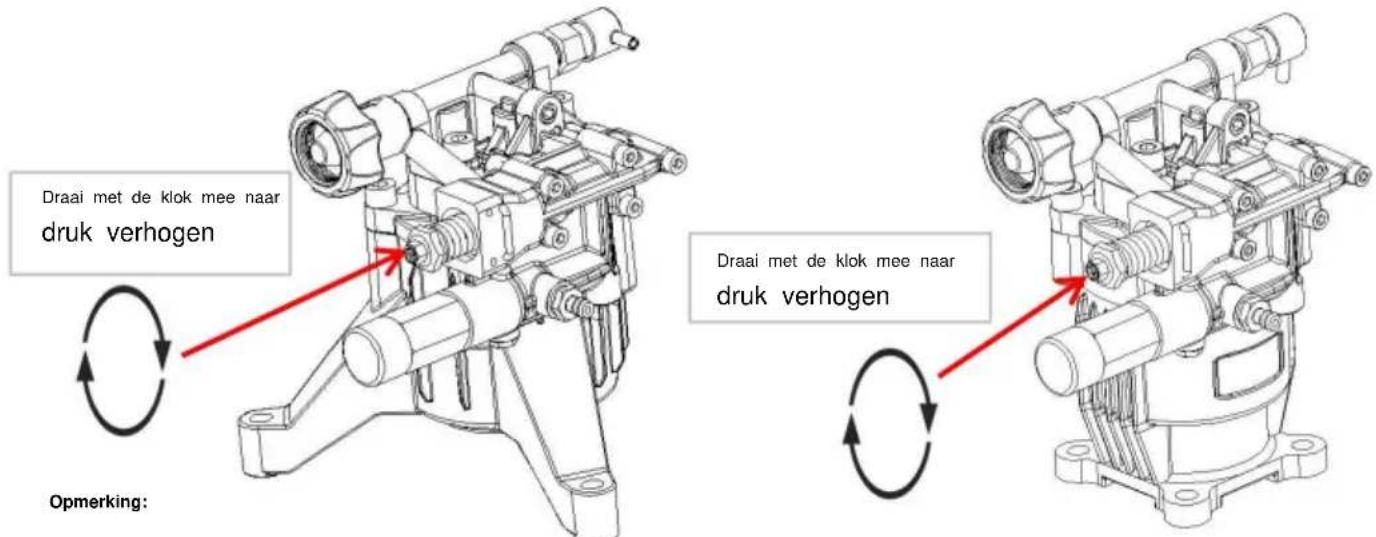

Opmerking: Om motoren met verschillend vermogen aan te passen, zal de in de fabriek ingestelde druk gelijk zijn lager dan de nominale maximale druk. Pas gewoon de drukbegrenzing aan klep als u de druk moet verhogen.
- Afstelgereedschap: 2,5 mm inbussleutel en 17 mm steeksleutel.
Voorbereiden Sluit vóór gebruik de bijpassende uitlaatpijp, inlaatpijp, waterabsorptiefilter enz. aan en controleer of de bevestigingen en pijpverbindingen los zitten.
Sluit de inlaat- en uitlaatleidingen van de pomp aan en installeer een filterapparaat van niet minder dan 40 mesh/inch aan het inlaatuiteinde om te voorkomen dat vuil de pomp binnendringt en de normale werking van de pomp beïnvloedt.
2. Pas de druk aan
De pomp is afgesteld op de nominale druk en u hoeft deze niet opnieuw af te stellen. Als u clage druk moet aanpassen, moet u eerst het hogedrukreinigerpistool inschakelen en vervolgens het speciale drukregelgereedschap gebruiken om de drukregelschroef tijdens het spuiten aan te passen, zodat de druk de vooraf bepaalde waarde bereikt en u kunt beginnen te werken.
Gevaar-waarschuwing
Richt het spuitpistool niet op mensen, dieren en apparatuur!
3. Voorzorgsmaatregelen bij gebruik
Houd er tijdens het werken rekening mee dat de druk van de pomp de maximale druk niet ma overschrijden; anders moet de pompdruk worden verlaagd om schade aan de overbelasting van de pomp te voorkomen. De pomp heeft een interne binnenwaterstructuur. Wanneer het water is uitgeschakeld, mag de bedrijfstijd niet langer zijn dan 90 seconden. Als het langer duurt dan 2 minuten, wordt aanbevolen om de apparatuur uit te schakelen! Het is normaal dat tijdens het gebruik olie of water druppelt, maar de lekkage bedraagt niet meer dan 1 ml/min (of 10 druppels/min).
4. Toepasselijke gelegenheid
Deze pomp is geschikt voor hogedrukreiniging en allerlei commerciële of civiele hogedrukgelegenheden.
5. Medium en temperatuur
Het transportmedium van de pomp uit de KX-serie is helder water
hoogste waterinlaattemperatuur mag niet hoger zijn dan 40ÿ. Te hoge inlaatwatertemperatuur
temperatuur zal schade aan de pomp veroorzaken en de levensduur ervan beïnvloeden
de pomp. Voor de pompgroep die langdurig continu draait, onze
bedrijf stelt voor om de boosterpomp te gebruiken voor het inlaatwater. De nominale stroom van
de boosterpomp heeft minimaal tweemaal het nominale debiet van de pomp, en de
het uitgangsvermogen van de boosterpomp moet ongeveer 2-3 bar zijn. Als de gebruiker levert
andere media dan schoon water of de temperatuur van het inlaatwater is hoger
dan 40ÿ bij feitelijk gebruik, neem dan contact op met ons relevante personeel.
6. Maximaal debiet en maximale druk
De stroom- en drukwaarden van de pomp aangegeven in de technische gegevens
parametertabel beschrijft de maximale prestaties van de pomp. De
De maximale rotatiesnelheid en gebruikte drukwaarden mogen hun waarden niet overschrijden
ingestelde waarde.
7. Vermogensselectie
De pomp uit de KX-serie wordt aangedreven door een benzinemotor. Bij het kiezen van het vermogen de vermogenswaarde is hoger dan de ingestelde parameters om de prestaties van de pomp.
Misbruik
Stel de pomp pas in bedrijf in de fabriek of machine waarin deze zich bevindt opgenomen is verklaard in overeenstemming met de relevante nationale en lokale wettelijke vereisten.
Gebruik de pomp niet in een potentieel explosieve atmosfeer.
Gebruik de pomp niet voor ontvlambare, giftige of bijtende vloeistoffen of vloeistoffen met ongeschikte dichtheid. Neem geen vloeistoffen op bij temperaturen hoger dan deze gespecificeerd in de technische gegevens.
Gebruik de pomp niet voor de drinkwatervoorziening.
Gebruik de pomp niet op producten voor menselijke consumptie.
Gebruik de pomp niet op farmaceutische producten.
Resterende risico's
Zelfs als de veiligheidsvoorschriften en informatie in de handleiding niet correct zijn, wordt nageleefd, is het hieronder beschreven restrisico nog steeds aanwezig tijdens de gebruik van de pomp.
- Thermisch gevaar: Afhankelijk van de temperatuur van de verpompte vloeistof, de pomp kan tijdens bedrijf hoge temperaturen bereiken. De ontwerper van de installatie moet hier dus rekening mee houden en de juiste voorzieningen bieden maatregelen en waarschuwingssignalen voor het personeel.
ONDERHOUD EN ONDERHOUD
- Pompen en waterleidingen gedurende langere tijd stil laten staan.
A. Laat de pomp een paar minuten draaien met schoon water.
B. Nadat u de waterbron hebt uitgeschakeld, laat u de pomp gedurende 10 seconden draaien, en Leeg het water in de pomp en pijpleiding om kalkaanslag te voorkomen.
C. Föhn de pomp droog met perslucht.
D. Neem passende beschermende maatregelen om gevolgen voor het milieu te voorkomen. e.
Laat het kraanwater 2 minuten lopen totdat het pistool geen water meer heeft. Als er is er geen water, stop dan even om te controleren.
Controleer bij het kiezen van de benzinemotor als vermogen de hoeveelheid olie van de benzinemotor vóór elke start.
Wanneer de pompprestaties aanzienlijk zijn verminderd, zal dit het geval zijn onmiddellijk gehandhaafd.
* Continue werktijd, watertemperatuur en zuiverheid van water
hebben allemaal invloed op de prestaties van de pomp, zodat gebruikers de prestaties kunnen aanpassen onderhoudstijd volgens de werkelijke gebruikssituatie.
- Inspectie en reparatie
A. Controleer vaak of het verbindingsdeel los zit.
B. Het is normaal dat de bewegende afdichting tijdens bedrijf olie of water laat vallen, maar de druppelhoeveelheid bedraagt niet meer dan 1 ml/min (of 10 druppels/min); anders moet de oliekeerring of waterkeerring worden vervangen.
VEILIGHEIDSINEORMATIE
Algemene veiligheidsregels
De meeste ongevallen en verwondingen op de werkplek worden veroorzaakt door onzorgvuldigheid en het niet naleven van de regels van gezond verstand en veiligheid.
In de meeste gevallen kunnen ongelukken worden vermeden door de mogelijke ongelukken te voorspellen oorzaken en gaat met de nodige zorg en aandacht te werk.
Een zorgvuldige operator die de regels volgt, is de beste garantie tegen ongelukken.
Voordat de pomp wordt geïnstalleerd en gebruikt, moeten de operators en ander personeel dit doen lees en begrijp de instructies in de meegeleverde handleiding en de details van het installatieontwerp.
Knoei niet met de veiligheidsvoorzieningen, schakel ze niet uit of omzeil ze, aangezien dit kan gebeuren ernstige bedreigingen voor de gezondheid en veiligheid veroorzaken. Laat geen verontreinigende stoffen vrij in het milieu.
Voer afval af in overeenstemming met de wettelijke vereisten.
Voordat u enige procedure uitvoert, dient u passende veiligheidsmaatregelen te treffen in overeenstemming met de relevante wettelijke arbeidsveiligheidseisen en houd u aan de veiligheidsvoorschriften in de handleiding.
INSTALLATIE-INSTRUCTIES
Veiligheidsaanbevelingen voor installatie
Neem alle mogelijke voorzorgsmaatregelen om de pomp op een veilige en risicovrije manier te kunnen installeren.
Bij het ontwerpen van de installatie moet met alle installatiefasen rekening worden gehouden machines of installaties waarin de pomp moet worden geïnstalleerd.
Het ontwerp moet rekening houden met alle bevestigingspunten, de transmissiemiddelen van de energiebronnen, en de beschermende en veiligheidsvoorzieningen die vereist zijn de relevante regelgeving om het risico op letsel te voorkomen.
Algemene richtlijnen voor de watertoevoeraansluiting
De watertoevoeraansluiting van de pomp kan op één van de genoemde manieren tot stand worden gebrach onderstaand.
Aansluiting op de waterleiding.
Aansluiting op een tank (zwaartekrachttoevoer).
Aansluiting op een externe pomp (dwangvoeding).
Voor alle soorten aansluitingen moet aan de volgende eisen worden voldaan.
1) De pomp moet worden gevoed door middel van een geschikte drukvaste slang diameter voor de inlaataansluiting van de pomp (zie "Technische gegevens").
2) Er mogen geen beperkingen of knikken in de slang zitten.
3) Bij de pompinlaat moet een geschikt filter worden geïnstalleerd (zie "Technisch Gegevens").
4) Alle verbindingen tussen de verbindingen en de aanzuigleiding moeten afgedicht zijn om te voorkomen dat de pomp lucht aanzuigt.
5) De aansluitingen en leidingen moeten geschikt zijn voor de werkdruk en de pompopbrengst en moeten voldoen aan de relevante regelgeving.
6) Om de bedrijfsveiligheid te garanderen, installeert u een geschikte ontlastklep (omloopklep). voor de technische gegevens van de pomp en met een geschikte instelling stroomafwaarts ervan de pomp.
7) De afvoerleiding van de ontlastklep mag nooit op de pompinlaat worden aangesloten lijn.
8) Installeer een drukdemper stroomafwaarts van de pomp om de druk te minimaliseren waterslageffect in de aanvoerleiding.
Aansluiting op de waterleiding
De aansluiting moet voldoen aan de gegeven aanbevelingen.
Het leidingwatersysteem moet een debiet hebben dat tweemaal zo groot is als het nominale vermogen van de pomp leveringssnelheid en een druk van 2-3 bar.
GEBRUIKSAANWIJZING
Veiligheidsaanbevelingen voor gebruik
Vóór het opstarten moet de operator de nodige veiligheidsmaatregelen treffen cheques.
In geval van lekkage uit de onder druk staande leidingen, zet u de pomp stil één keer en verwijder de oorzaak van het lek. Bedien de pomp niet boven de door de fabrikant gestelde limieten om de prestaties te verbeteren.
Als het systeem moet worden uitgeschakeld terwijl de omgevingstemperatuur dichtbij is 0ÿ, laat de pomp gedurende 10 seconden zonder water draaien met het uiteinde van de leveringspijpleiding open om het systeem te legen en water te pompen voorkomen dat er ijs ontstaat.
ONDERHOUD IN STRUCTIES
Veiligheidsaanbevelingen voor onderhoud
Voordat u onderhoudswerkzaamheden uitvoert, moet u het watersysteem drukloos maken en isoleer de pomp van alle energiebronnen.
Als de werkzaamheden zijn voltooid, controleer dan voordat u de pomp opnieuw opstart of gereedschap, vodden of andere materialen in de buurt van bewegende delen zijn achtergelat in gevaarlijke zones.
Vervang overmatig versleten onderdelen door originele onderdelen en gebruik de door de fabrikant aanbevolen smeermiddelen.
Voer de versleten onderdelen en smeermiddelen overeenkomstig af met de relevante wettelijke eisen.
Voer de routineonderhoudsprocedures uit die zijn gespecificeerd door de fabrikant om ervoor te zorgen dat de pomp veilig blijft en goed presteert.
ONDERHOUD IN STRUCTIES
Inspecteren van de pompbevestiging
Controleer of de bevestigingsschroeven van de pomp niet loszitten.
Draai ze indien nodig vast met het aandrijfkoppel vermeld in het installatieontwerp.
Inspecteren van de aansluitingen en leidingen
- Controleer de aansluitingen op lekkage.
Lekkages kunnen normaal gesproken worden verholpen door de verbindingen goed aan te draaien.
Als er lekkages bij de aansluitingen van de inlaatleiding worden opgemerkt, moeten de afdichtingen worden gerepareerd.
- Inspecteer de slangen.
Als de leidingen tekenen van veroudering, breuk, zwelling, wrijving enz. vertonen, moeten ze worden vervangen.
Het filter inspecteren
- Inspecteer het filterpatroon.
Als de filterpatroon vervuild of beschadigd is, raadpleeg dan de instructies van de filterfabrikant voor meer informatie over hoe u de filterpatroon in de oorspronkelijke filterconditie kunt herstellen.
Waarschuwing
Breng bij het vervangen van het hoofd- en secundaire waterslot vet aan op de plunjerstang.
Gebruik tijdens het onderhoud de originele accessoires!
DEBUGEN
| Probleem | Oorzaak | Remedie |
| Pomp niet bereiken de gespecificeerd druk | Pomp zuigt lucht | Herstel de dichtheid van de inlaat lijn |
| Inlaatdebiet onvoldoende | Vergroot de grootte van de inlaatpijpleidingen | |
| Verwijder eventuele knikken uit de leidingen | ||
| Vergroot de filtercapaciteit of reinig de filterpatroon | ||
| Verhoog het toerental tot het nominale toerental | ||
| Versleten inlaat- en perskleppen | Vervang de kleppen(1) | |
| Bypassklepzitting versleten | Vervang de klep | |
| Versleten pakkingen | Vervang de pakkingen(1) | |
| Ongeschikt, versleten mondstuk | Vervang het mondstuk | |
| Onregelmatig variaties in druk | Versleten inlaat- en perskleppen | Vervang de kleppen(1) |
| Kleppen geblokkeerd door vuil | Reinig de kleppen(1) | |
| Lucht wordt in een systeem gezogen | Herstel de dichtheid van de inlaat pijpleidingverbindingen | |
| Versleten pakkingen | Vervang de pakkingen(1) | |
| Trillingen op pijpen | Kleppen zitten vast | Vervang de kleppen(1) |
| Storing bypassklep | Vervang de omloopklep | |
| De dumpleiding van de bypassklep is dat ook klein | Vergroot de grootte van de omloopklep dump lijn | |
| Drukdemper plat | Herstel de drukdemper om te corrigeren inflatie druk | |
| Pomp zuigt lucht | Herstel de dichtheid van de inlaat lijn | |
| Drukval | Mondstuk versleten | Vervang het mondstuk |
| Versleten inlaat- en/of perskleppen Vervang de kleppen(1) | ||
| Kleppen geblokkeerd door vuil | Reinig de kleppen(1) | |
| Bypassklepzitting versleten | Vervang de klep | |
| Versleten pakkingen | Vervang de pakkingen (1) | |
(1) Handelingen die moeten worden uitgevoerd bij een erkend servicecentrum
TRQUBLE SHKOTING
| Probleem | Oorzaak | Remedie |
| Pomp maakt lawaai | Lucht wordt in de gezogen systeem | Herstel de dichtheid van de inlaat pijpleidingverbindingen |
| Inlaat- en/of persklep veren zijn gebroken of ingezakt | Vervang de kleppen (1) | |
| Kleppen geblokkeerd door vuil | Maak de kleppen schoon (1) | |
| Versleten lagers | Vervang de lagers (1) | |
| Temperatuur van de inlaatvloeistof te hoog | Verlaag de vloeistoftemperatuur | |
| Pomp oververhit | Hoge pompwerking druk | Verlaag de druk tot de nominale druk waarden |
| Aandrijfriemen te strak | Herstel de juiste riemspanning | |
| Katrol- of aandrijfkoppeling uitlijning slecht | Herstel de juiste uitlijning | |
| Water in olie | Pakkingen van geleidingszuigers versleten | Vervang de pakkingen (1) |
| Hoog vochtigheidspercentage in lucht | Ververs de olie twee keer zo vaak (zoals vermeld in de "Routine Onderhoud" tabel) | |
| Versleten pakkingen | Vervang de pakkingen (1) | |
| Er lekt olie uit dumpleidingen onder de pomp | Versleten pakkingen | Vervang de pakkingen (1) |
| Versleten zuigers | Vervang de zuigers (1) | |
| Er lekt olie uit dumpleidingen onder de pomp | Pakkingen van geleidingszuigers versleten | Vervang de pakkingen (1) |
(1) Handelingen die moeten worden uitgevoerd bij een erkend servicecentrum
ALGEMENE INEORMATIE
Serviceprocedures na verkoop
Als u de klantenservice wilt aanvragen (in geval van een defect of defect aan de pomp, enz.), neemt u contact op met het dichtstbijzijnde servicecentrum of de fabrikant.
Wanneer u om service na verkoop vraagt, vermeld dan altijd het typeplaatje van de pomp gegevens en het soort probleem.
*Er zijn kleine wijzigingen in de nummers die in de gebruiker zijn opgenomen handleiding zonder voorafgaande kennisgeving.
Fabrikant: Shanghaimuxinmuyeyouxiangongsi
Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
Geïmporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australië
Geïmporteerd naar de VS: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
| EG REP |
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main.

