BRUKSANVISNING LG-021 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

GIRPVÄGG OCH PANELLIFT

MODELL:LG-021/LG-022

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

GIRPVÄGG OCH PANEL

HISSA

MODELL:LG-021/LG-022

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

PARAMETERLISTA

Modell	LG-021	LG-022
Max. Ladda (lbs)	150	150
Max. lyfthöjd: Min.	3350	4860
lyfthöjd: Nettovikt:	1420	1910
Produktstorlek	36	40
(mm)	1360*1320*1420	1320*1360*1910

DELLISTA

För att få ut det mesta av din nya gipsskivlyft, läs gärna igenom dessa instruktioner och bifogade säkerhetsinstruktioner före användning. Spara även instruktionerna om du behöver hänvisa till dem på a

senare datum.

En person kan lyfta en täckbräda med en storlek på upp till 122x488 cm använda gipsskivlyften utan ytterligare hjälp. Täckbrädan kan lyftas max 335 cm från golvet till platta tak, sluttande väggar eller andra väggar när tiltfunktionen används.

Gipsskivlyftens vagga kan sänkas till 138 cm från golvet så att det är lätt att ladda en bräda på den. Gipsskivlyften tål laster upp till 68 kg.

Dessa instruktioner beskriver hur gipsskivlyften monteras, används och demonteras för transport och lagring. Vänligen läs dessa instruktioner noggrant innan du använder gipsskivlyften för första gången. • Läs ALLTID instruktionerna före användning och observera alla varningar. • Inspektera ALLTID gipsskivlyften dagen före användning och var uppmärksam till trådens tillstånd.

- Låt ALLTID gipsskivlyften nå rumstemperatur före användning.

Om du flyttar gipsskivorna från ett kallt rum till ett varmt; kondens kan bildas, vilket kan påverka bromsens funktion! • Kontrollera att bromstrumman är ren och torr före användning. • Använd ALDRIG gipsskivlyften om inte båda armarna är säkrade med läsfliken.

- Håll ALLTID arbetsområdet fritt från hinder. • Bär ALLTID hjälm när du använder gipsskivlyften.

Var ALLTID uppmärksam på hinder ovanför gipsskivlyften när du lyfter brädor.

- Använd ALDRIG gipsskivlyften för att lyfta andra föremål än gipsskivor och liknande.

Lyft ALDRIG mer än en bräda åt gången. Lyft aldrig mer än 68 kg.

DRIFT

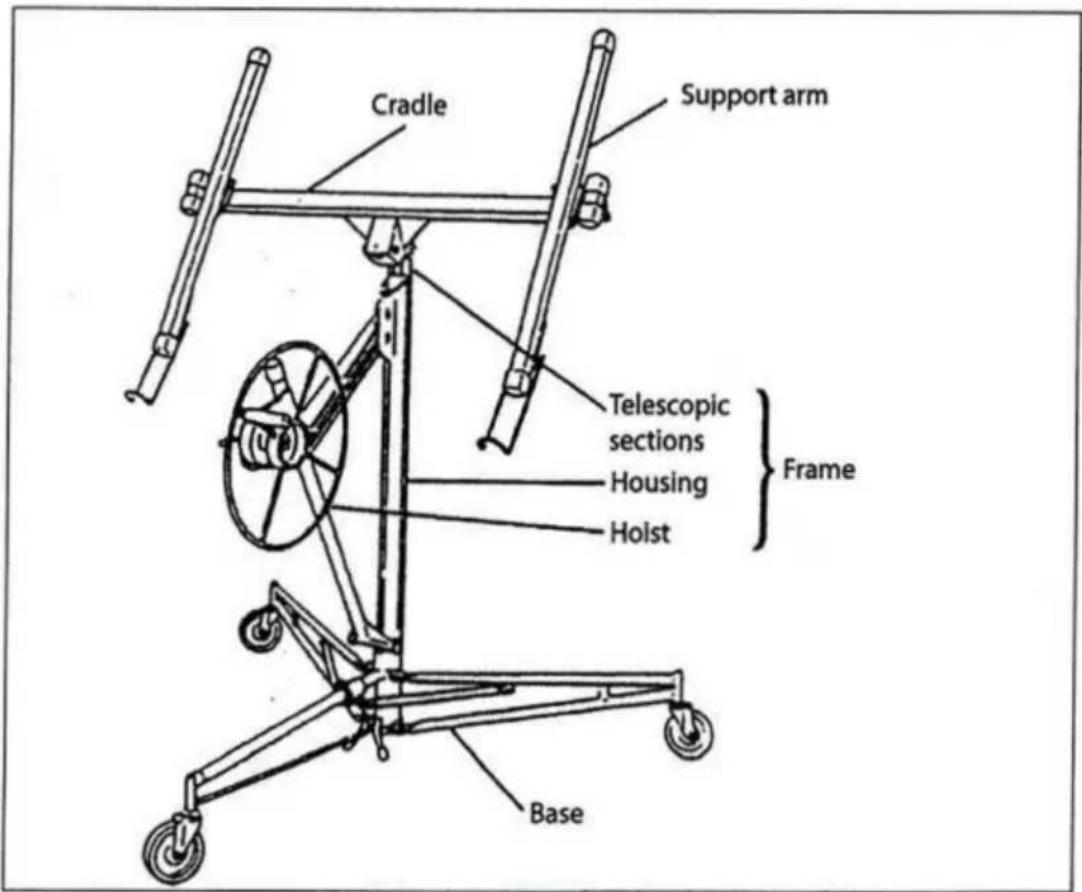

Delar

Gipsskivlyften levereras i delar som ska monteras före användning:

-Bas

• Ram inklusive hiss och 11 fot (123 cm)/16 fot (175 cm) teleskopiska sektioner
  • Vagga utan avtagbara stödarmar
• Två stödarmar

Monteringsanvisning

1. Sätt upp basen:

Placera basen på golvet så att den vilar på hjulen.

Tryck ner låsringen. Håll låsringen nere medan du svänger de två frambenen ut så att låsringen griper in i hålet i botten av röret. (Se figur 1).

För att förhindra att basen rullar bakåt när du monterar den, vänd på bromsa backen enligt bilden.

Placera ramen på de två V- vinklarna på basen och sänk ner ramen ca 2,5 cm tills den sitter stadigt i vinklarna.

1. Innan du fortsätter, se till att ramen är helt nedtryckt och att den sitter säkert i vinklarna.

2. Fäst handtaget på handratten för lyften. Dra åt muttern och lossa den sedan något så att ratten roterar fritt.

4.Flytta lyften till arbetsläge: Håll i handratten och bromsa spaken som visas i figur 2.

Vrid handratten något framåt samtidigt som du lyfter bromsspaken för att släppa bromsen.

Lyft upp bromsspaken helt. Ta tag i staget vid lyften och håll i bromshandtaget med tummen. (Se figur 3).

När lyften har dragits ut helt (bort från ramen), släpp bromsspaken och fäll bort läskroken så att den inte längre

håller de teleskopiska sektionerna inuti ramen.

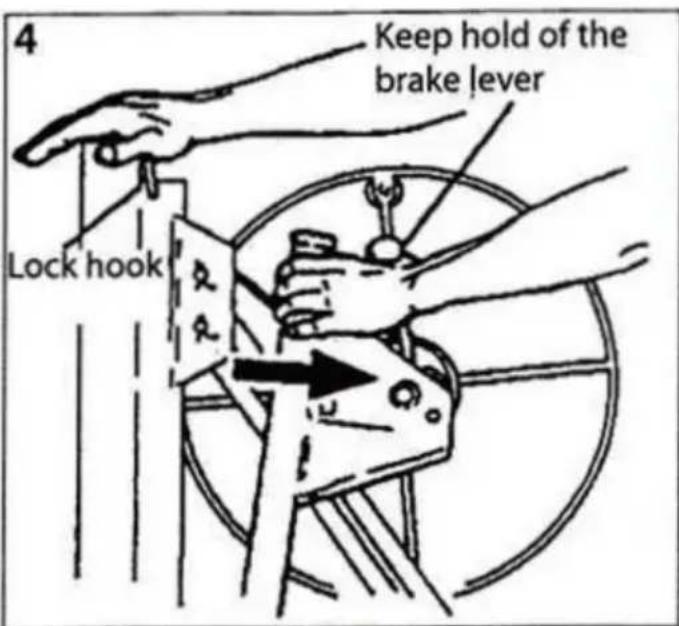

Placera din högra hand överst på ramen. Fortsätt att hålla i bromsspaken för att undvika att vajern dras in och dra hissen mot dig. (Se figur 4).

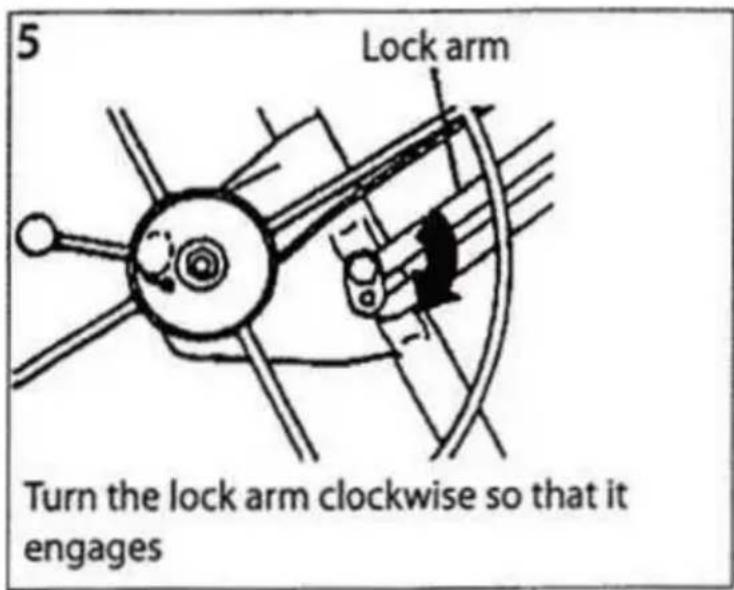

1. Tryck försiktigt tillbaka lyftanordningen mot ramen. Detta gör att låsarmen kan gripa in i lyften och hålla den helt utanför. (Se figur 5).

VIKTIG! Innan du fortsätter, se till att låsarmen har hakat in korrekt, dvs vridits så längt medurs som möjligt.

WARNING! För att undvika en olycka måste låsarmen vara helt inkopplad när lyften dras ut.

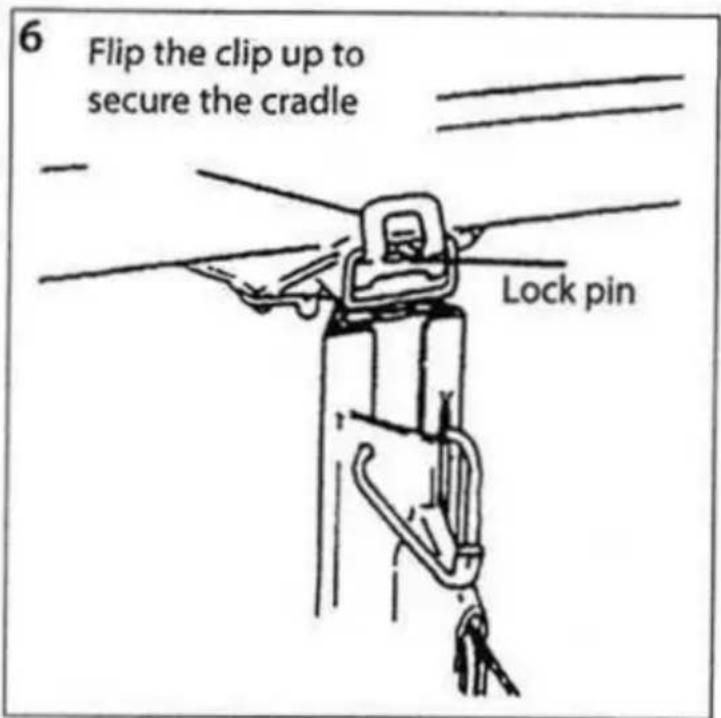

1. Fäst vaggan på ramen (figur 6):

a. Sätt in vaggstativet i öppningen överst på ramen. b. Fäst vaggan i ramen genom att trycka klämman upp över låsstiftet så att den klämmer fast vaggan.

1. Fäst stödarmarna på vaggan: OBS! Stödarmarna är identisk.

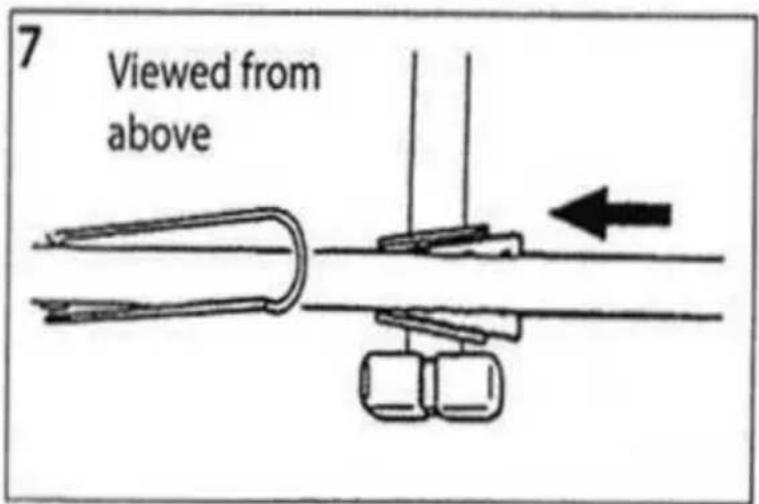

a. Skjut in de avsmalnande plattorna på stödarmarna i de avsmalnande uttagen på vaggan. (Se figur 7).

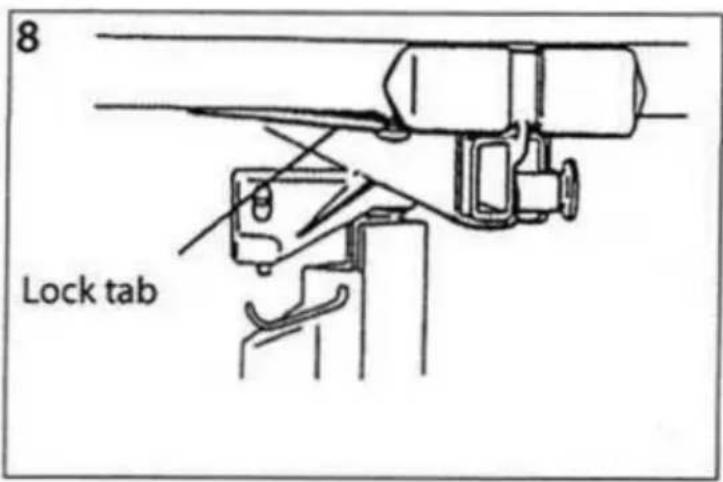

b. Skjut in båda stödarmarna i uttagen tills låsfliken i botten av varje stödarm griper in. (Se figur 8).

8 Lock tab

Driftsdelar

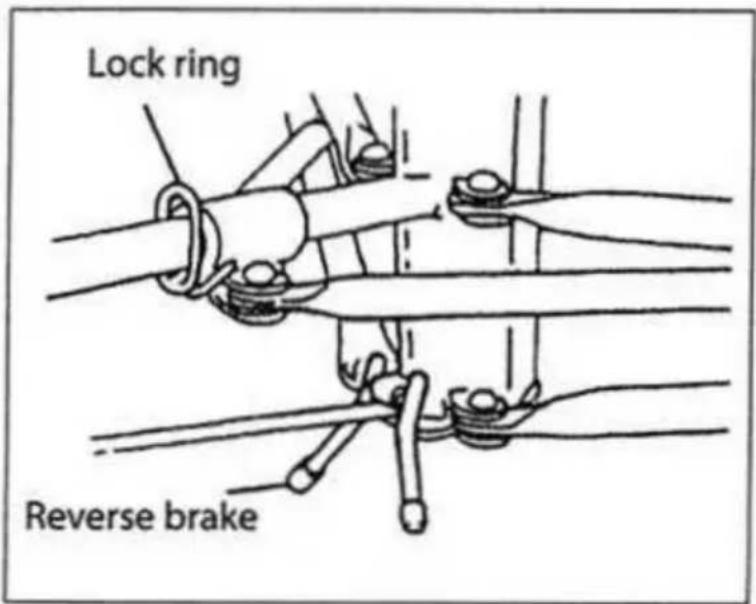

Låsring

Tryck ner låsringen för att frigöra de två främre benen så att de kan vridas ut till arbetsläge eller till förvaringsläge. En fjäderbelastad flik griper in i ett hål i botten av röret för att låsa benen på plats.

Fäll ner backbromsen för att förhindra att basen rullar bakåt, eller fäll den uppåt så att den kan röra sig fritt.

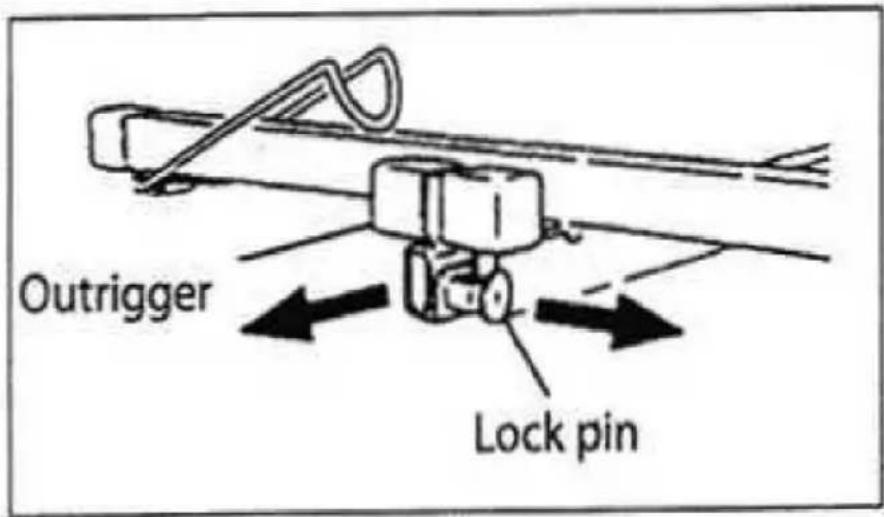

Stödben

Stödbenen på stödarmarna kan dras ut så att gipsskivlyften kan bära upp en större täckbräda.

Dra i låsstiftet med höger hand och dra ut stödbenet med vänster hand.

Låsstiftet kan säkra stödbenet i ett av tre lägen: Infällt eller förlängt med 53 eller 84 cm.

VIKTIG! Ladda aldrig en täckbräda på vaggan och använd aldrig hissen om lässprintarna inte har hakat i något av dessa tre lägen eller om stödbene har dragits ut mer än 84 cm.

För att undvika att skada stödbenen, tryck in dem helt innan du transporterar eller förvarar gipsskivlyften.

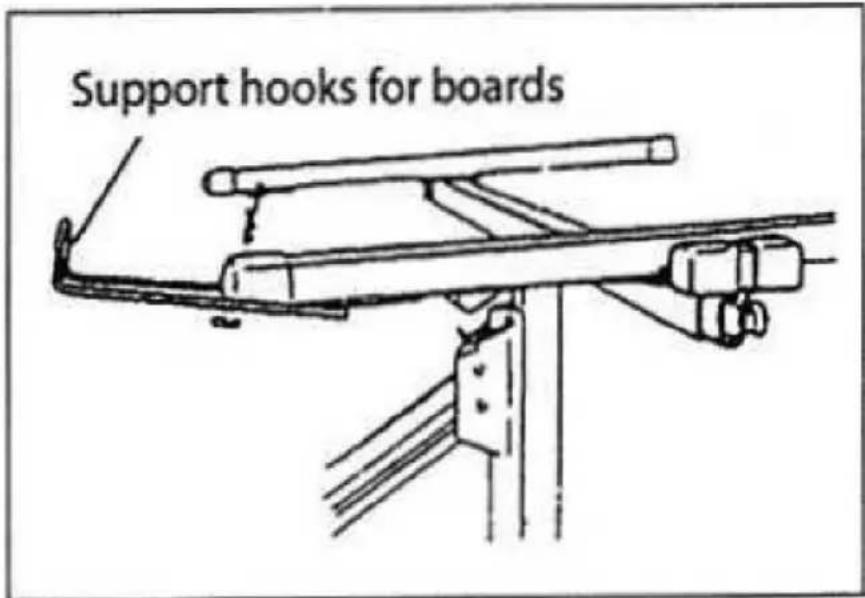

Stödkrokar för brädor Vänd

ut stödkrokarna på varje stödarm för att stödja täckbrädan när den placeras på vaggan eller när vaggan lutar.

För att undvika att skada stödkrokarna, tryck in dem helt innan du transporterar eller förvarar gipsskivlyften.

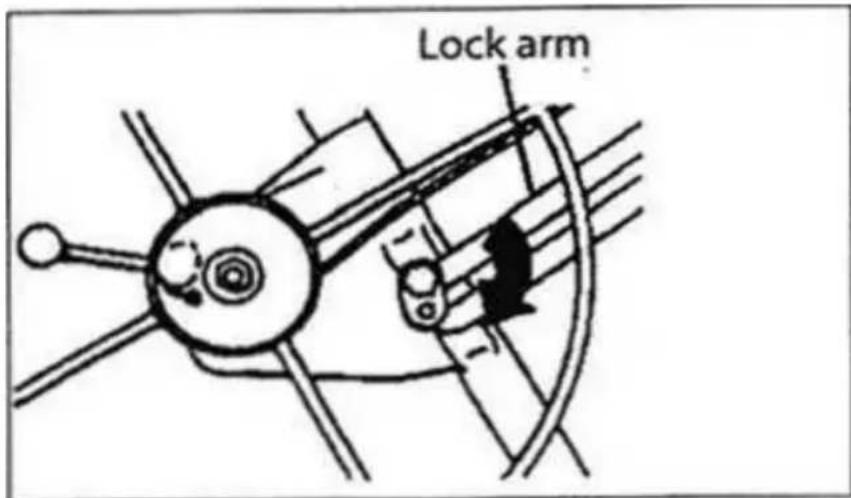

Låsarmen håller lyften i arbetsläge (helt utdragen).

Lock arm

För att fälla in lyften mot ramen (vid demontering eller för transport), vrid lyften moturs samtidigt som du lyfter låsarmen. När du sätter ihop gipsskivlyften, dra ut lyften helt och tryck sedan tillbaka den något så att den automatiskt griper in i låsarmen.

Dra aldrig åt muttern på låsarmen, annars kommer du inte att kunna fälla ihop lyften för transport och förvaring.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi Adress:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
