Typ produktu	Podnośnik do płyt kartonowo-gipsowych i paneli (wciągarka elektryczna)
Marka	Vevor
Model	LG-021
Maksymalne obciążenie	150 lb (68 kg)
Maksymalna wysokość podnoszenia	3350 mm (3,35 m)
Minimalna wysokość podnoszenia	1420 mm (1,42 m)
Masa netto	Około 36 kg
Wymiary (dł. x szer. x wys.)	1360 x 1320 x 1420 mm (złożony)
Zasilanie	Ręczna (wciągarka linowa z kołem i hamulcem)
Maksymalna nośność	1 panel do 122 x 488 cm
Główne funkcje	Podnoszenie i przechylanie płyt kartonowo-gipsowych; regulowana kołyska ze stabilizatorami
Dołączone komponenty	Podstawa z kołami, teleskopowa rama, wciągarka, kołyska, dwa ramiona wsporcze
Hamulec bezpieczeństwa	Hamulec cofania i hamulec wciągarki
Blokada bezpieczeństwa	Ramię blokujące i język blokujący na ramionach wsporczych
Wskazówki dotyczące konserwacji i czyszczenia	Wyczyścić bęben hamulca przed użyciem; schować stabilizatory po użyciu
Instrukcje bezpieczeństwa	Nosić kask; nie podnosić więcej niż jednej płyty; sprawdzić stan liny
Warunki użytkowania	Pozostawić urządzenie w temperaturze pokojowej przed użyciem, aby uniknąć kondensacji
Części zamienne i naprawialność	Ramiona wsporcze, stabilizatory, haki, koło; pomoc przez www.vevor.com/support
Informacje ogólne	Stosowanie do płyt kartonowo-gipsowych; nie przekraczać 68 kg

Często zadawane pytania - LG-021 Vevor

Jak zmontować podstawę podnośnika?

Połóż podstawę na podłodze na kołach, naciśnij pierścień blokujący i obróć przednie nogi na zewnątrz, aż pierścień zatrzaśnie się w otworze. Opuść hamulec cofania, aby zablokować podstawę.

Jak rozłożyć wciągarkę?

Przytrzymaj koło i podnieś dźwignię hamulca. Obróć lekko koło do przodu, jednocześnie podnosząc hamulec. Chwyć podporę i wyciągnij wciągarkę z ramy. Zwolnij dźwignię i zablokuj ramię blokujące.

Jaka jest maksymalna i minimalna wysokość podnoszenia?

Maksymalna wysokość podnoszenia wynosi 3350 mm (3,35 m), a minimalna (opuszczona kołyska) wynosi 1420 mm (1,42 m).

Jakie jest maksymalne obciążenie?

Maksymalne obciążenie wynosi 150 funtów (68 kg), czyli płyta gipsowo-kartonowa o wymiarach do 122 x 488 cm.

Jak używać stabilizatorów?

Pociągnij sworzeń blokujący, aby wysunąć stabilizator na żądaną długość (53 lub 84 cm). Nigdy nie obciążaj, jeśli sworznie nie są zablokowane. Schowaj stabilizatory przed transportem.

Jak zablokować ramiona wsporcze?

Wciśnij stożkowe płytki ramion w tuleje kołyski, aż język blokujący pod spodem zatrzaśnie się. Sprawdź, czy są dobrze zamocowane.

Co zrobić, jeśli wciągarka się nie chowa?

Upewnij się, że dźwignia hamulca jest wciśnięta. Jeśli lina jest zablokowana, sprawdź, czy się nie splątała. Ramię blokujące musi być odblokowane, aby złożyć wciągarkę.

Jakie środki ostrożności należy zachować?

Zawsze noś kask, utrzymuj wolną strefę, sprawdzaj linę przed użyciem, nigdy nie podnoś więcej niż 68 kg, i używaj podnośnika tylko do płyt kartonowo-gipsowych.

Jak konserwować podnośnik?

Przed każdym użyciem wyczyść bęben hamulca. Po użyciu schowaj stabilizatory i haki. Przechowuj w temperaturze pokojowej, aby uniknąć kondensacji.

Gdzie znaleźć części zamienne lub pomoc?

Skontaktuj się z pomocą techniczną przez www.vevor.com/support. Części takie jak ramiona wsporcze lub koło są dostępne u producenta.

INSTRUKCJA OBSŁUGI LG-021 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

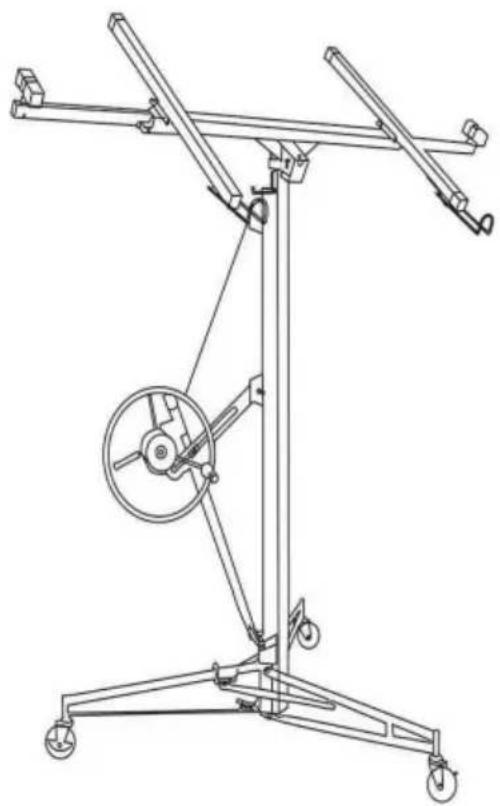

WINDA DO PŁYT GIPSOWO-KARTONOWYCH I PANELI MODEL:LG-021/LG-022

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędzaj połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy, aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

PŁYTY GIPSOWO-KARTONOWE I PANELE

WCIĄGNIK

MODEL:LG-021/LG-022

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

LISTA PARAMETRÓW

Model	LG-021	LG-022
Maksymalne obciążenie (funty)	150	150
Maksymalna wysokość	3350	4860
podnoszenia: Minimalna	1420	1910
wysokość	36	40
podnoszenia: Masa netto: Rozmiar produktu (mm)	1360*1320*1420	1320*1360*1910

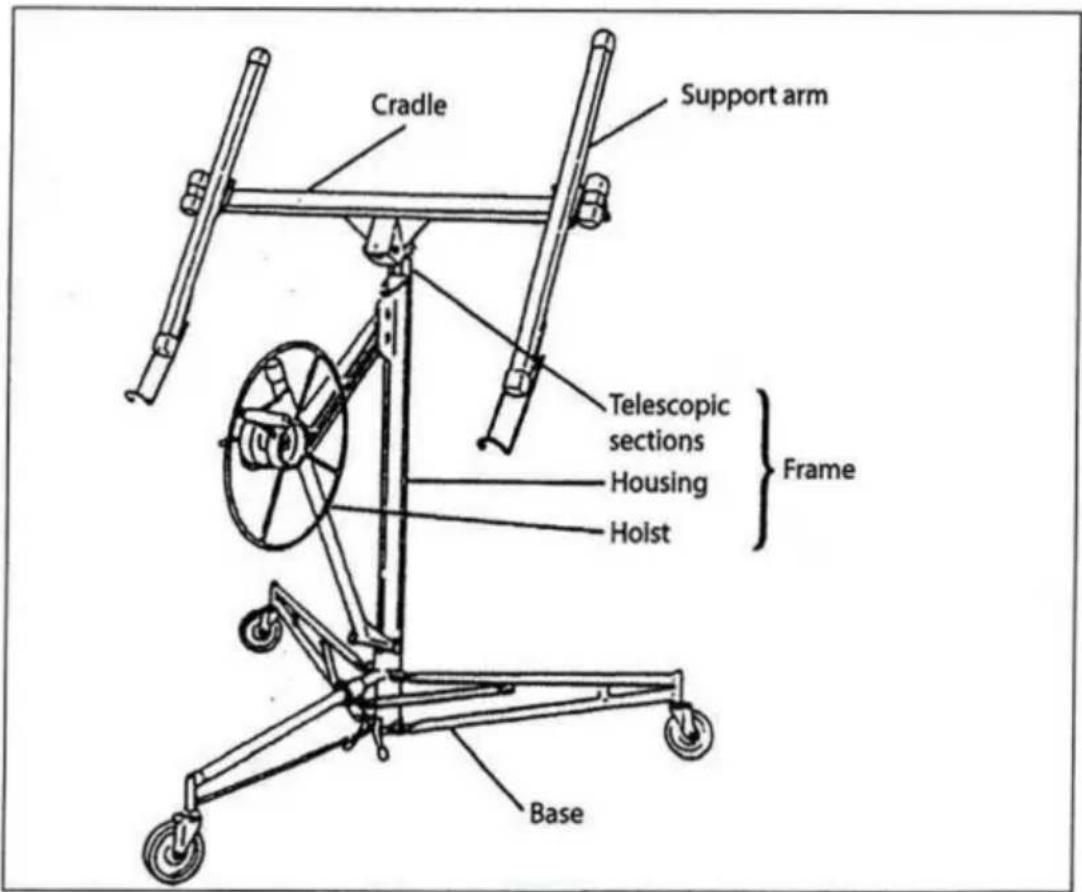

LISTA CZĘŚCI

BEZPIECZEŃSTWO I OSTRZEŻENIA

Aby w pełni wykorzystać zalety nowego podnośnika płyt gipsowo-kartonowych, przeczytaj poniższe informacje Przed użyciem należy zapoznać się z instrukcją oraz załączonymi wskazówkami bezpieczeństwa.

Proszę również zachować instrukcję na wypadek, gdybyś potrzebował do niej wrócić w przyszłości.

późniejsza data.

Jedna osoba może podnieść deskę o wymiarach do 122x488 cm

używając podnośnika płyt gipsowo-kartonowych bez żadnej dodatkowej pomocy. Płyta pokrywająca można podnieść maksymalnie na wysokość 335 cm od podłogi do płaskich sufitów, pochyłych ścian lub innych ścian, gdy używana jest funkcja pochylania.

Kolebkę podnośnika do płyt gipsowo-kartonowych można obniżyć do wysokości 138 cm od podłogi tak, aby łatwo było na nią załadować płytę. Podnośnik do płyt gipsowo-kartonowych może tolerować obciążenie do 68 kg.

W niniejszej instrukcji opisano sposób montażu i użytkowania podnośnika do płyt gipsowo-kartonowych.

i zdemontowane do transportu i przechowywania. Przeczytaj tę instrukcję

Przed pierwszym użyciem podnośnika do płyt gipsowo-kartonowych należy dokładnie

sprawdzić, czy podnośnik jest sprawny. • ZAWSZE należy przeczytać instrukcję przed użyciem i przestrzegać

wszystkich ostrzeżeń. • ZAWSZE należy sprawdzić podnośnik do płyt gipsowo-kartonowych dzień przed użyciem i zwrócić uwagę na do stanu przewodu.

- ZAWSZE odczekaj, aż podkładka pod płytę gipsowo-kartonową osiągnie temperaturę pokojową przed użyciem.

Jeżeli przeniesiesz podnośnik do płyt gipsowo-kartonowych z zimnego pomieszczenia do ciepłego;

może tworzyć się kondensacja, która może mieć wpływ na działanie hamulca! • Przed użyciem sprawdź, czy bęben hamulcowy jest czysty i suchy. • NIGDY nie używaj podnośnika do

płyt gipsowo-kartonowych, jeśli oba ramiona nie są zabezpieczone

zakładka blokująca.

- ZAWSZE utrzymuj miejsce pracy wolne od przeszkód. • ZAWSZE zakładaj

kask podczas korzystania z podnośnika do płyt gipsowo-kartonowych.

ZAWSZE zwracaj uwagę na przeszkody znajdujące się nad podnośnikiem płyt gipsowo-kartonowych podczas podnoszenia. deski.

- NIGDY nie używaj podnośnika do płyt gipsowo-kartonowych do podnoszenia przedmiotów innych niż:

płyty gipsowo-kartonowe i podobne.

NIGDY nie podnoś więcej niż jednej deski na raz. Nigdy nie podnoś więcej niż 68 kg.

DZIAŁANIE

Strony

Podnośnik do płyt gipsowo-kartonowych dostarczany jest w częściach, które wymagają samodzielnego montażu przed użyciem:

-Opierać

• Rama z podnośnikiem i sekcjami teleskopowymi o długości 11 stóp (123 cm)/16 stóp (175 cm)
• Kołyska bez wyjmowanych ramion podporowych
  • Dwa ramiona podporowe

Instrukcja montażu

1. Przygotuj podstawę:

Ustaw podstawę na podłodze tak, aby spoczywała na kółkach.

Naciśnij pierścień blokujący w dół. Przytrzymaj pierścień blokujący w dół, podczas gdy obracasz dwoma przednie nogi na zewnątrz tak, aby pierścień blokujący wszedł w otwór na dole rurka. (Zobacz rysunek 1).

Aby zapobiec cofaniu się podstawy podczas jej montażu, należy ją obrócić cofnij, wciśnij hamulec, jak pokazano.

Umieść ramę na dwóch kątownikach V na podstawie i opuść ramę około 2,5 cm, aż do momentu, gdy będzie mocno osadzony w kątach.

1. Przed kontynuowaniem upewnij się, że rama jest całkowicie wciśnięta i że jest bezpieczny w kątach.

2. Przymocuj uchwyt do koła zamachowego podnośnika. Dokręć nakrętkę i Następnie poluzować je lekko, tak aby koło zamachowe mogło się swobodnie obracać.

3. Przesuń podnośnik do pozycji roboczej: przytrzymaj koło zamachowe i hamulec dźwignię, jak pokazano na rysunku 2.

Aby zwolnić hamulec, lekko obróć pokrętło do przodu, podnosząc jednocześnie dźwignię hamulca. hamulec.

Podnieś dźwignię hamulca do góry. Chwyć kolumnę za podnośnik i przytrzymaj dźwignię hamulca kciukiem. (Zobacz rysunek 3).

Po całkowitym wysunięciu wciągnika (od ramy) zwolnij dźwignię hamulca i odchyl hak blokady, aby nie był już zablokowany.

utrzymuje sekcje teleskopowe wewnątrz ramy.

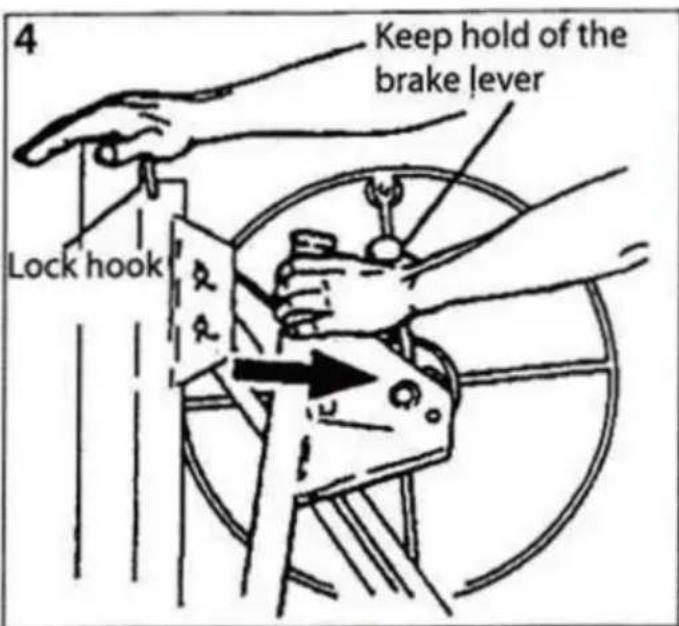

Umieść prawą rękę na górze ramy. Nadal trzymaj dźwignię hamulca, aby uniknąć cofnięcia się linki i pociągnij podnośnik w swoją stronę. (Zobacz rysunek 4).

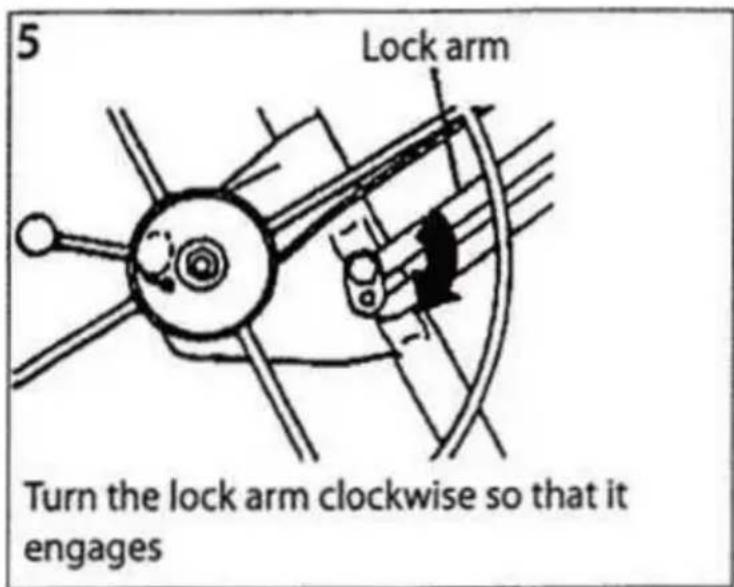

1. Delikatnie naciśnij podnośnik w kierunku ramy. Pozwala to na zaczepienie ramienia blokady o podnośnik i utrzymanie go całkowicie na zewnątrz. (Zobacz rysunek 5).

WAŻNE! Przed przystąpieniem do dalszych czynności upewnij się, że ramię blokady zostało prawidłowo zatrzaśnięte, tj. obrócone maksymalnie w kierunku zgodnym z ruchem wskazówek zegara. OSTRZEŻENIE! Aby uniknąć wypadku, ramię blokady musi być całkowicie zatrzaśnięte, gdy wciągnik jest wyciągany.

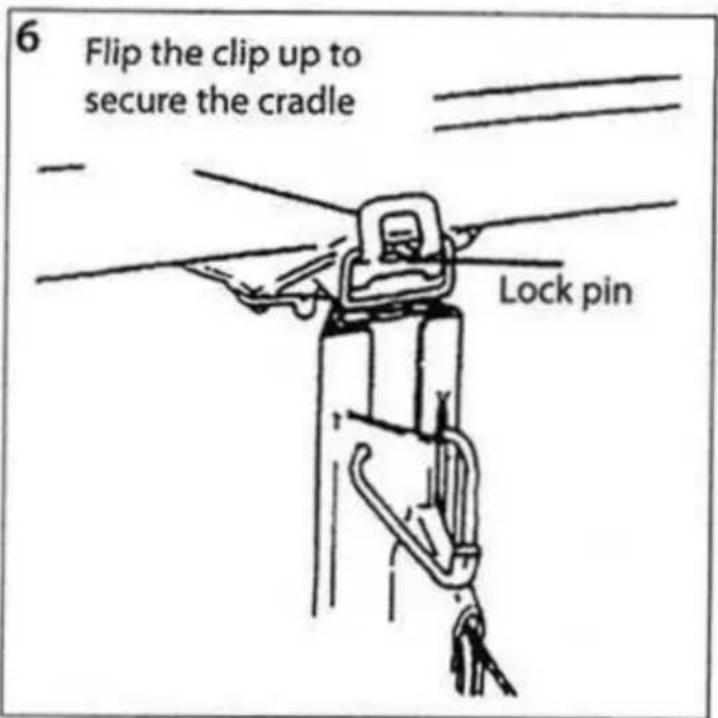

1. Przymocuj kołyskę do ramy (rysunek 6):

a. Włóż rozpórkę kołyski do otworu w górnej części ramy. b. Zabezpiecz kołyskę do ramy, naciskając zacisk na sworzeń blokujący. tak aby mocno zacisnąć kołyskę.

1. Przymocuj ramiona podporowe do kołyski: UWAGA! Ramiona podporowe są identyczny.

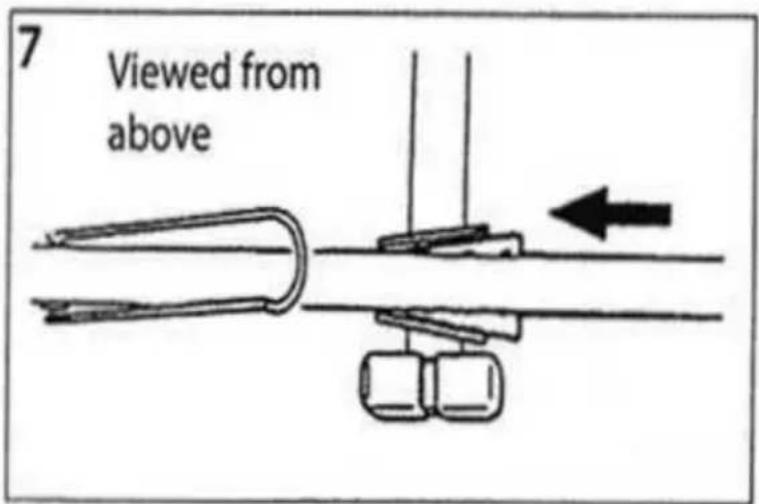

a. Wsuń stożkowe płytki na ramionach podporowych do stożkowych gniazd na kołyska. (Zobacz rysunek 7).

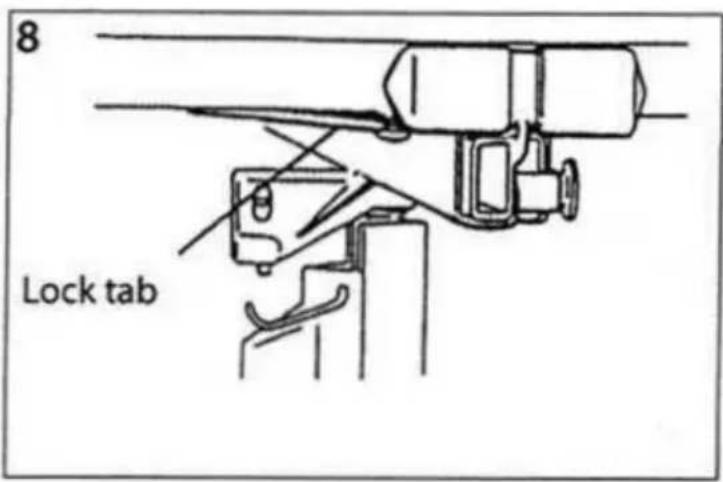

b. Wsuń oba ramiona podporowe w gniazda, aż do momentu zablokowania zatrzasku na dole każdego ramienia podporowego zostaje załączone. (Zobacz rysunek 8).

Części operacyjne

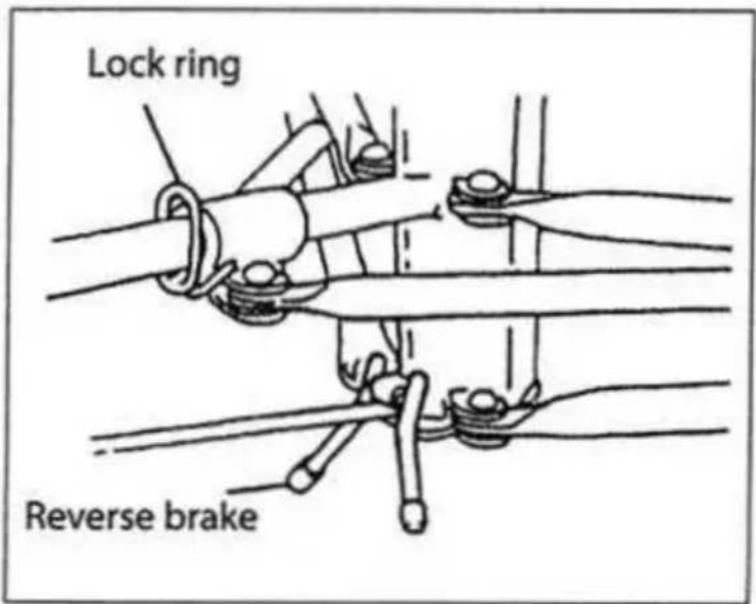

Pierścień

blokujący Naciśnij pierścień blokujący w dół, aby zwolnić dwie przednie nogi, dzięki czemu można je obrócić do pozycji roboczej lub do pozycji przechowywania. Sprężynowa zakładka wchodzi w otwór na dole rury, aby zablokować nogi w pozycji.

Przesuń hamulec wsteczny w dół, aby zapobiec toczeniu się podstawy do tyłu, lub przesuń go w góre, aby umożliwiać jej swobodne poruszanie się.

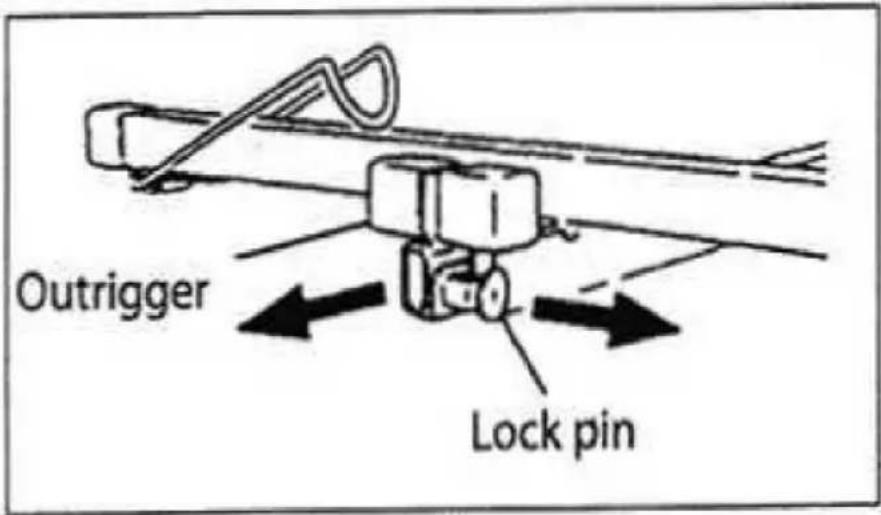

Podpory Podpory

na ramionach podporowych można wysunąć, tak aby podnośnik do płyt gipsowo-kartonowych mógł podeprzeć większą płytę osłonową.

Wyciągnij sworzeń blokujący prawą ręką i wyciągnij podporę lewą ręką. Sworzeń blokujący może zabezpieczyć podporę w jednej z trzech pozycji: złożonej lub rozłożonej o 53 lub 84 cm.

WAŻNE! Nigdy nie ładuj deski pokryciowej na kołyskę i nigdy nie używaj podnośnika, jeśli sworznie blokujące nie zatrzasnęły się w jednej z tych trzech pozycji lub jeśli wysięgniki zostały wysunięte na więcej niż 84 cm.

Aby uniknąć uszkodzenia podpór, przed transportem lub przechowywaniem podnośnika do płyt gipsowo-kartonowych należy je całkowicie wsunąć.

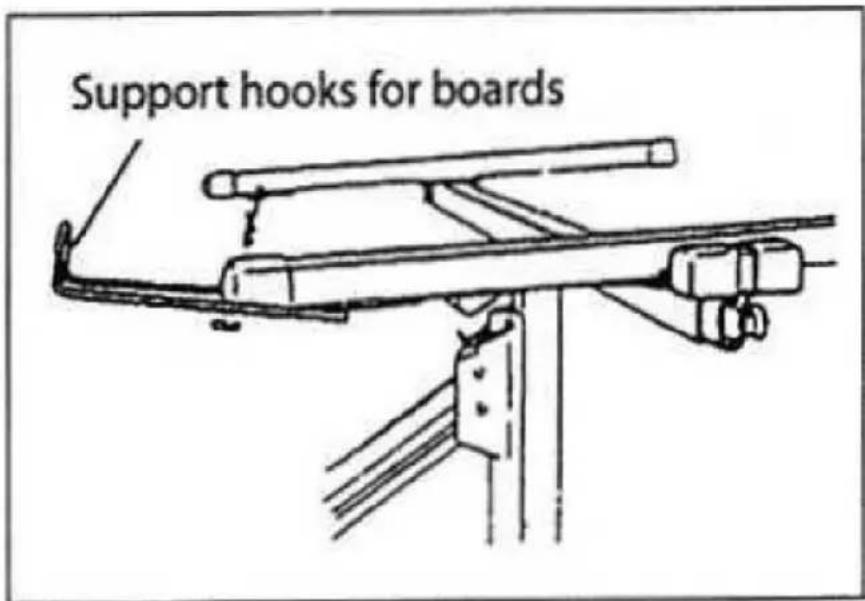

Haki podporowe do desek Odchyl haki

podporowe na każdym ramieniu podporowym, aby podeprzeć płytę osłonową, gdy jest umieszczona na kołysce lub gdy kołyska jest przechylona.

Aby uniknąć uszkodzenia haków podporowych, przed transportem lub przechowywaniem podnośnika do płyt gipsowo-kartonowych należy je całkowicie wsunąć.

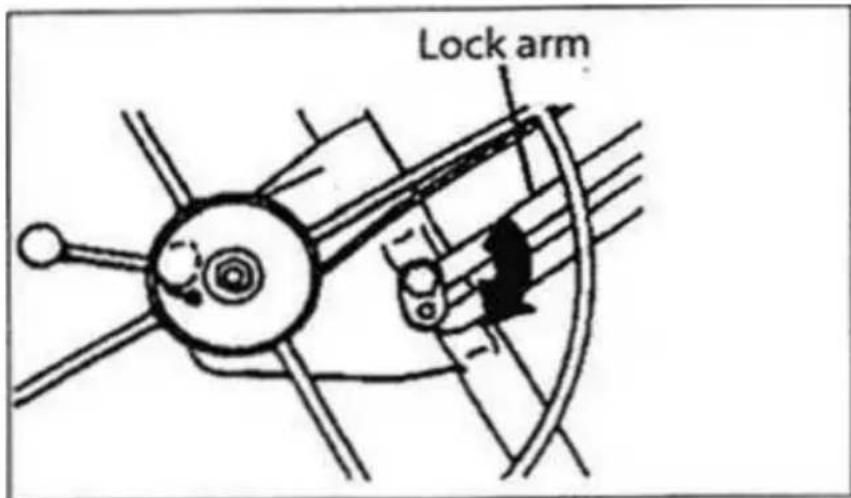

Ramię blokujące utrzymuje wciągnik w pozycji roboczej (całkowicie wysunięte).

Aby złożyć podnośnik w kierunku ramy (podczas demontażu lub transportu), obróć podnośnik w kierunku przeciwnym do ruchu wskazówek zegara, podnosząc ramię blokady. Podczas ponownego montażu podnośnika do płyt gipsowo-kartonowych wyciągnij podnośnik całkowicie, a następnie lekko go odepchnij, aby automatycznie zatrzasnął się z ramieniem blokady.

Nigdy nie dokręcaj nakrętki na ramieniu blokującym, w przeciwnym razie nie będziesz mógł złożyć wciągarki do transportu lub przechowywania.

Producent: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

REP WIEL KIEJ BRYTANII
