BEDIENUNGSANLEITUNG LG-021 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

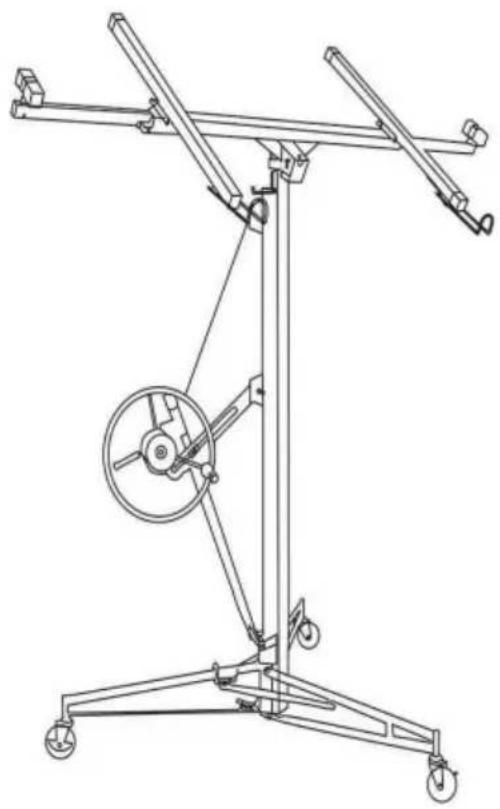

TROCKENBAU- UND PLATTENAUFZUG

MODELL:LG-021/LG-022

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der

Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

TROCKENBAU UND PLATTEN

HISSEN

MODELL:LG-021/LG-022

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

PARAMETERLISTE

Modell	LG-021	LG-022
Max. Belastung (lbs)	150	150
Max. Hubhöhe: Min.	3350	4860
Hubhöhe:	1420	1910
Nettogewicht:	36	40
Produktgröße (mm)	1360*1320*1420	1320*1360*1910

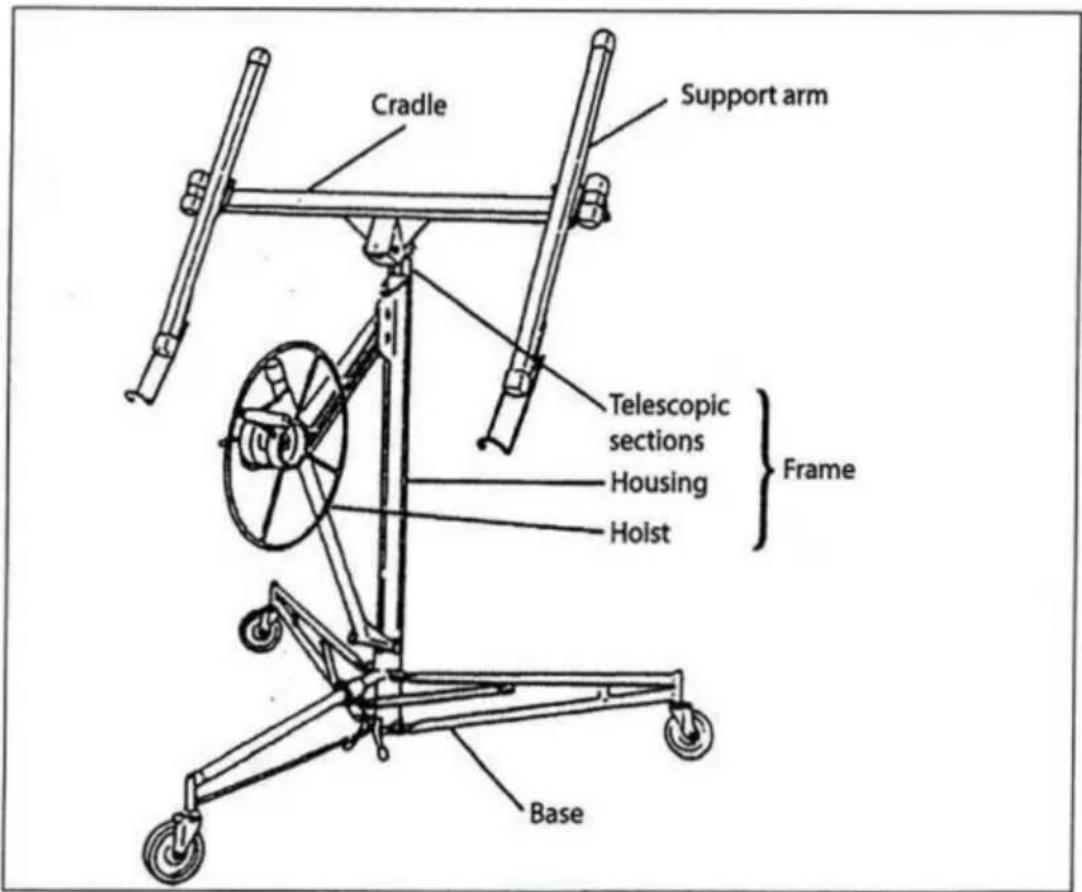

TEILELISTE

SICHERHEIT UND WARNHINWEISE

Um das Beste aus Ihrem neuen Gipskartonlift herauszuholen, lesen Sie bitte diese

Gebrauchsanweisung und die beiliegenden Sicherheitshinweise.

Bitte bewahren Sie die Anleitung auch auf, falls Sie sie später noch einmal benötigen.

zu einem späteren Zeitpunkt.

Eine Person kann eine Deckplatte mit einer Größe von bis zu 122x488 cm anheben, indem mit dem Gipskartonlift ohne zusätzliche Hilfe. Die Beplankungsplatte

kann maximal 335 cm vom Boden an flache Decken, schräge

Wände oder andere Wände, wenn die Neigefunktion verwendet wird.

Die Wiege des Gipskartonlifts kann auf 138 cm über dem Boden abgesenkt werden

so dass es einfach ist, eine Platte darauf zu laden. Der Gipskartonlift kann

Belastungen bis 68 kg.

Diese Anleitung beschreibt die Montage, Verwendung und

und für Transport und Lagerung zerlegt werden. Bitte lesen Sie diese Anleitung

sorgfältig durch, bevor Sie den Gipskartonlift zum ersten Mal benutzen. • Lesen

Sie vor dem Gebrauch IMMER die Anleitung und beachten Sie alle Warnhinweise. • Überprüfen

Sie den Gipskartonlift IMMER am Tag vor dem Gebrauch und achten Sie darauf

vom Zustand des Kabels ab.

- Lassen Sie den Gipskartonlift vor der Verwendung IMMER auf Raumtemperatur abkühlen.

Wenn Sie den Gipskartonlift von einem kalten in einen warmen Raum bewegen;

Es kann sich Kondenswasser bilden, welches die Funktion der Bremse beeinträchtigen kann!

- Prüfen Sie vor dem Gebrauch, ob die Bremstrommel sauber und trocken

ist. • Benutzen Sie den Gipskartonlift NIEMALS, wenn nicht beide Arme mit dem

Sperrlasche.

- Halten Sie den Arbeitsbereich IMMER frei von Hindernissen. • Tragen

Sie beim Benutzen des Gipskartonlifts IMMER einen Helm.

Achten Sie beim Anheben IMMER auf Hindernisse oberhalb des Gipskartonlifts.

Bretter.

- Verwenden Sie den Gipskartonlift NIEMALS zum Anheben anderer Gegenstände als

Gipskartonplatten und dergleichen.

Heben Sie NIEMALS mehr als ein Brett gleichzeitig an. Heben Sie niemals mehr als 68 kg an.

BETRIEB

Ersatzteile

Der Gipskartonlift wird in Einzelteilen geliefert, die zusammengebaut werden müssen

Vor Gebrauch:

-Base

• Rahmen inklusive Hebezeug und 11ft (123cm)/16ft (175cm) Teleskopabschnitten
• Wiege ohne abnehmbare Stützarme
• Zwei Stützarme

Montageanleitung

1. Stellen Sie die Basis auf:

Stellen Sie den Sockel so auf den Boden, dass er auf seinen Rädern ruht.

Drücken Sie den Sicherungsring nach unten. Halten Sie den Sicherungsring nach unten, während Sie die beiden Vorderbeine nach außen, so dass der Sicherungsring in das Loch an der Unterseite des das Rohr. (Siehe Abbildung 1).

Um zu verhindern, dass die Basis während der Montage nach hinten rollt, drehen Sie die Rückwärtsbremse wie gezeigt angezogen.

Positionieren Sie den Rahmen auf den beiden V-Winkeln der Basis und senken Sie den Rahmen ab ca. 2,5 cm bis es fest in den Winkeln sitzt.

1. Bevor Sie fortfahren, stellen Sie sicher, dass der Rahmen vollständig nach unten gedrückt ist und dass es sicher in den Winkeln sitzt.

2. Befestigen Sie den Griff am Handrad des Hebezeugs. Ziehen Sie die Mutter fest und Lösen Sie es dann leicht, sodass sich das Handrad frei drehen kann.

3. Das Hebezeug in die Arbeitsposition bringen: Das Handrad und die Bremse festhalten Hebel wie in Abbildung 2 gezeigt.

Drehen Sie das Handrad leicht nach vorne und heben Sie dabei den Bremshebel an, um die die Bremse.

Den Bremshebel ganz hochziehen. Die Strebe am Hebezeug festhalten und Bremshebel mit dem Daumen. (Siehe Abbildung 3).

Sobald der Hebezug vollständig ausgezogen ist (vom Rahmen weg), den Bremshebel lösen und den Verriegelungshaken wegklappen, so dass er nicht mehr

hält die Teleskopteile im Rahmen.

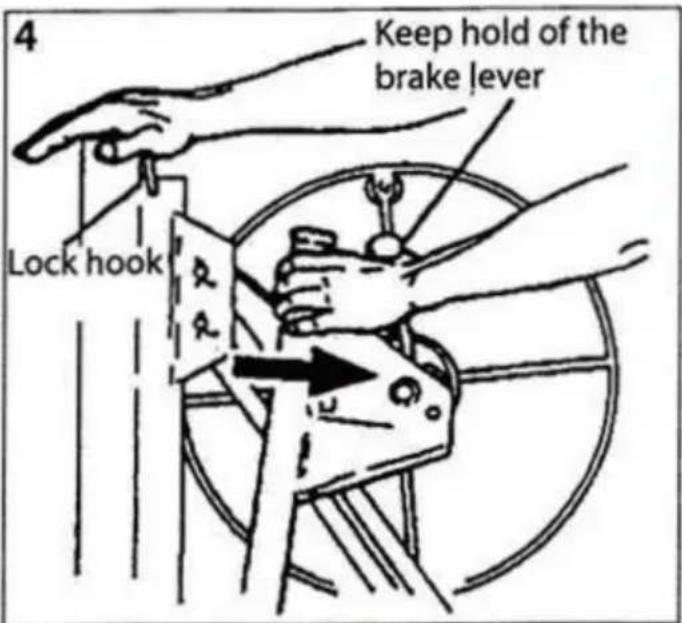

Legen Sie Ihre rechte Hand auf die Oberseite des Rahmens. Halten Sie den Bremshebel weiterhin gedrückt, um ein Zurückziehen des Drahtes zu verhindern, und ziehen Sie den Hebezug zu sich heran. (Siehe Abbildung 4).

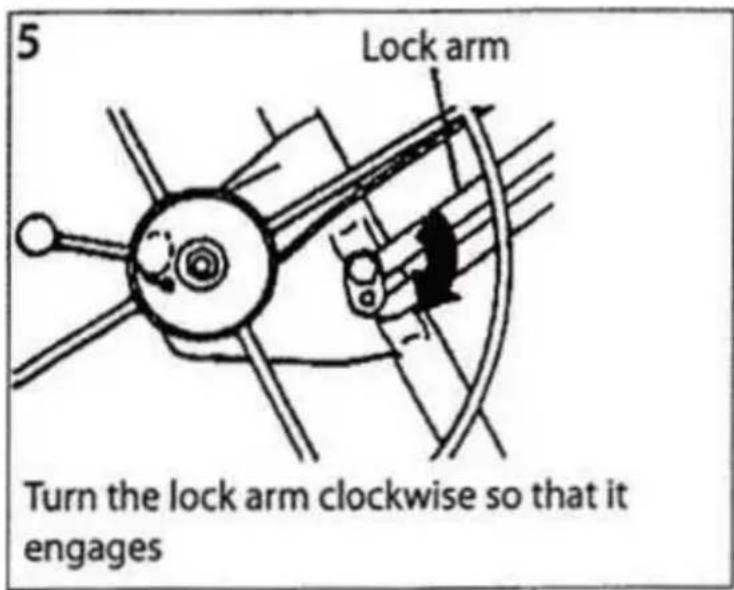

1. Drücken Sie den Hebezug vorsichtig zurück zum Rahmen. Dadurch kann der Verriegelungsarm in den Hebezug einrasten und ihn vollständig heraushalten. (Siehe Abbildung 5).

WICHTIG! Bevor Sie fortfahren, vergewissern Sie sich, dass der Verriegelungsarm richtig eingerastet ist, d. h. so weit wie möglich im Uhrzeigersinn gedreht wurde.

ACHTUNG! Um Unfälle zu vermeiden, muss der Verriegelungsarm beim Herausziehen des Hebezeugs vollständig eingerastet sein.

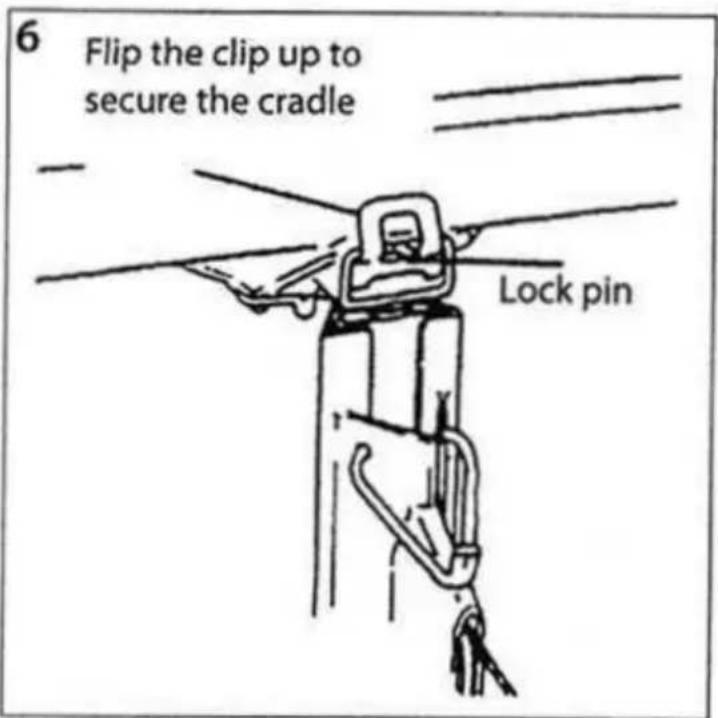

1. Befestigen Sie die Halterung am Rahmen (Abbildung 6):

a. Setzen Sie die Halterungsstrebe in die Öffnung oben am Rahmen ein. b. Befestigen Sie die Halterung am Rahmen, indem Sie den Clip über den Verriegelungsstift drücken. so dass es die Halterung fest einklemmt.

1. Befestigen Sie die Stützarme an der Halterung: HINWEIS! Die Stützarme sind identisch.

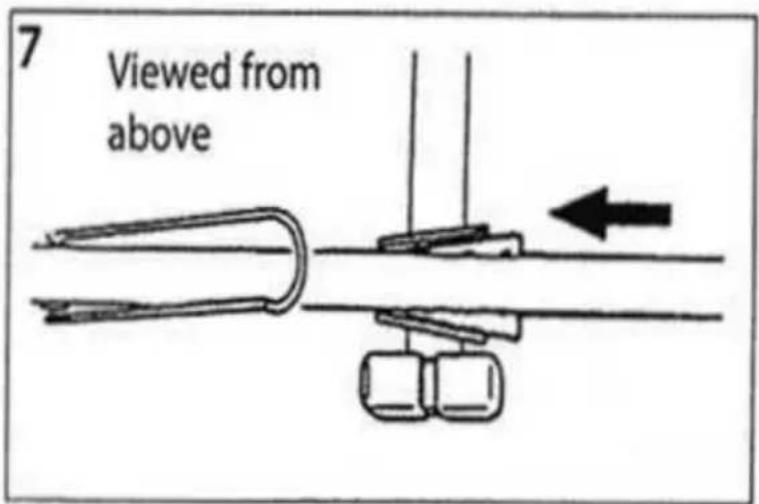

a. Schieben Sie die konischen Platten der Stützarme in die konischen Buchsen an die Halterung. (Siehe Abbildung 7).

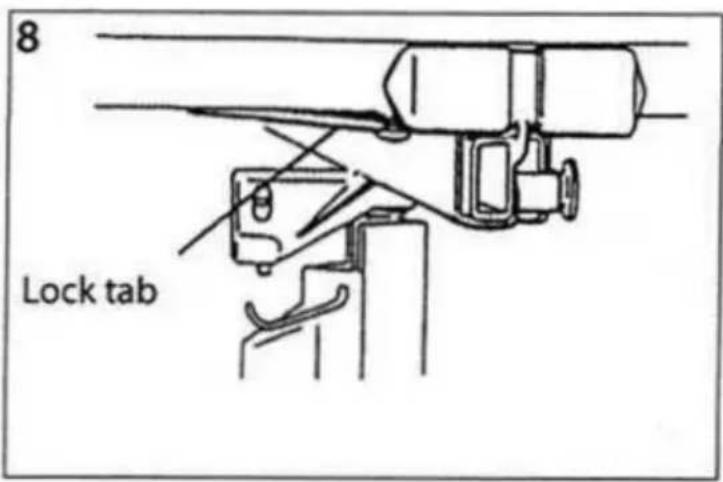

b. Schieben Sie beide Stützarme in die Buchsen, bis die Verriegelungslasche an der Unterseite jedes Stützarms einrastet. (Siehe Abbildung 8).

8 Lock tab

Bedienteile

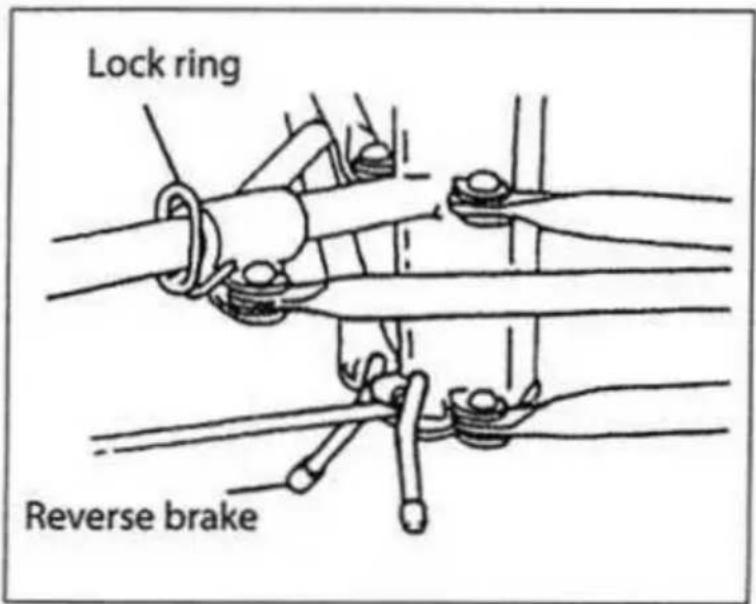

Sicherungsring Drücken Sie den Sicherungsring nach unten, um die beiden Vorderbeine freizugeben, sodass sie in die Arbeitsposition oder in die Aufbewahrungsposition gedreht werden können. Eine federbelastete Lasche greift in ein Loch an der Unterseite des Rohrs ein, um die Beine in ihrer Position zu verriegeln.

Klappen Sie die Rückwärtsbremse herunter, um zu verhindern, dass die Basis rückwärts rollt, oder klappen Sie sie hoch, um eine freie Bewegung zu ermöglichen.

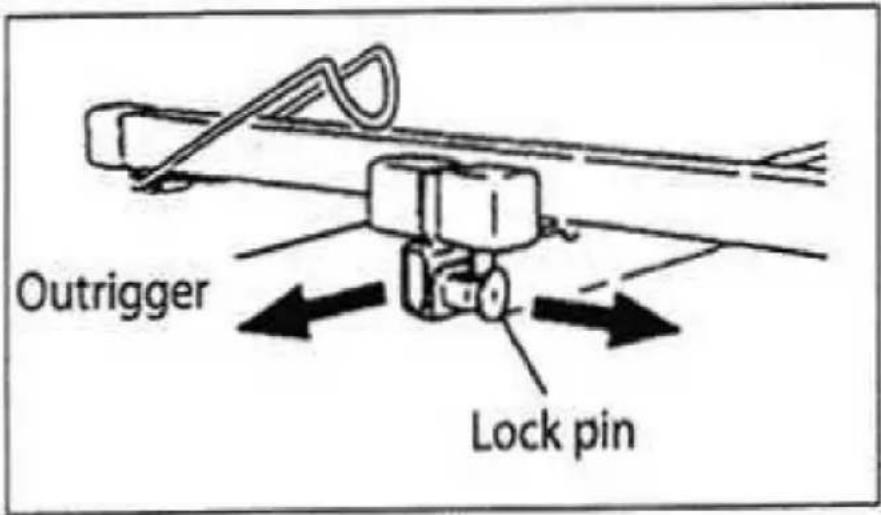

Ausleger Um

den Gipskartonlift auch mit einer größeren Belagsplatte aufnehmen zu können, sind die Ausleger an den Tragarmen ausziehbar.

Ziehen Sie mit der rechten Hand den Verriegelungsbolzen und ziehen Sie mit der linken Hand den Ausleger aus. Der Verriegelungsbolzen kann den Ausleger in einer von drei Positionen arretieren: Eingeklappt oder um 53 oder 84 cm ausgefahren.

WICHTIG! Laden Sie niemals eine Abdeckplatte auf die Halterung und benutzen Sie den Lift niemals, wenn die Verriegelungsbolzen nicht in einer dieser drei Positionen eingerastet sind oder wenn die Ausleger mehr als 84 cm ausgezogen sind.

Um eine Beschädigung der Ausleger zu vermeiden, schieben Sie diese vor dem Transport oder der Lagerung des Gipskartonlifts vollständig hinein.

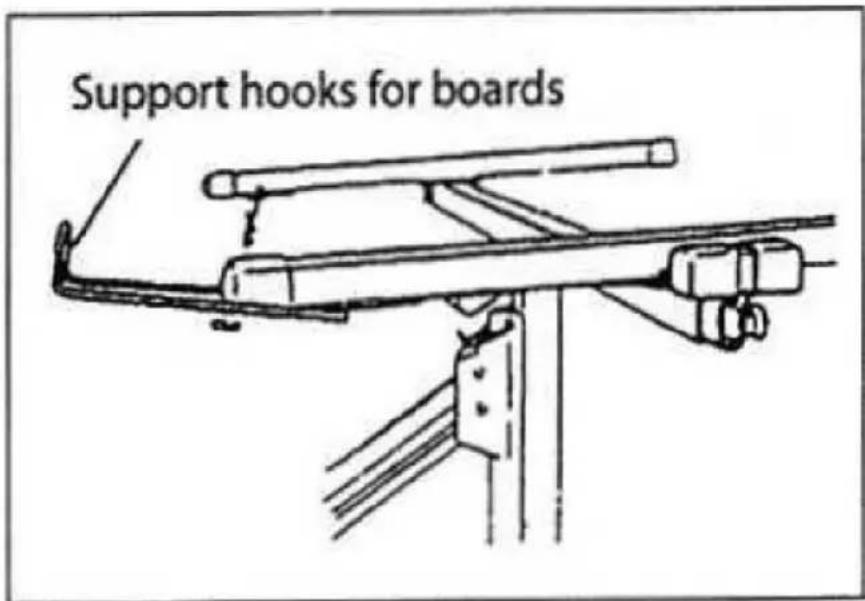

Stützhaken für Bretter Klappen Sie die

Stützhaken an jedem Stützarm nach außen, um das Abdeckbrett zu stützen, wenn es auf die Halterung gelegt oder die Halterung gekippt wird.

Um eine Beschädigung der Traghaken zu vermeiden, müssen diese vor dem Transport oder der Lagerung des Gipskartonliftes vollständig hineingedrückt werden.

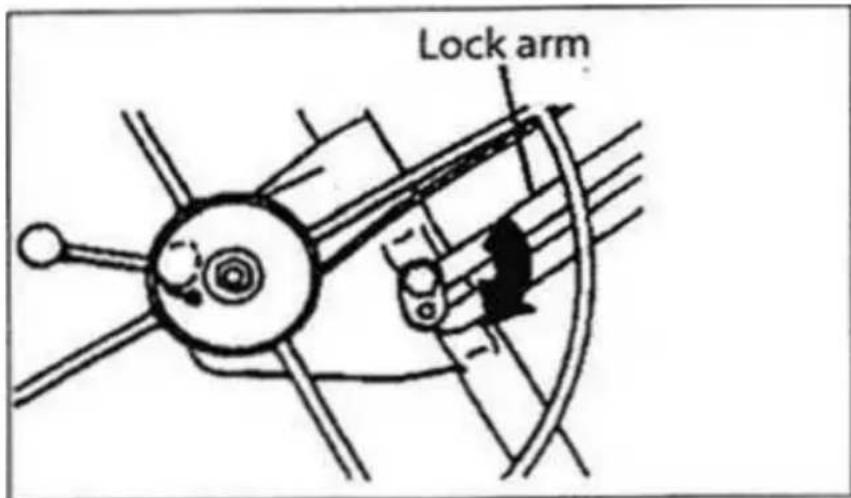

Der Verriegelungsarm hält den Hebezug in der Arbeitsposition (vollständig ausgefahren).

Lock arm

Um den Lifter in Richtung des Rahmens zu klappen (bei der Demontage oder zum Transport), drehen Sie den Lifter gegen den Uhrzeigersinn, während Sie den Verriegelungsarm anheben. Wenn Sie den Gipskartonlift wieder zusammenbauen, ziehen Sie den Lifter vollständig heraus und drücken Sie ihn dann leicht zurück, sodass er automatisch in den Verriegelungsarm einrastet.

Ziehen Sie die Mutter am Verriegelungsarm niemals fest, da Sie den Hebezug sonst für Transport und Lagerung nicht zusammenklappen können.
