MANUALE UTENTE LG-021 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

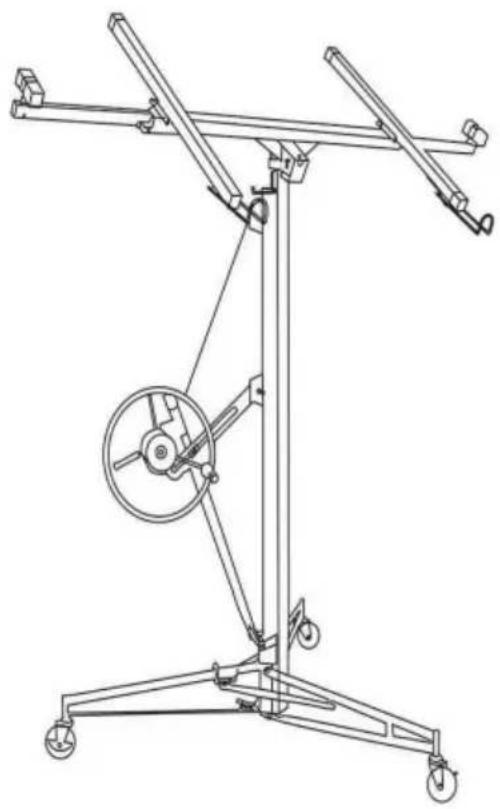

SOLLEVATORE PER CARTONGESSO E PANNELLI

MODELLO: LG-021/LG-022

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principa

VEVOR®

TOUGH TOOLS, HALF PRICE

CARTONGESSO E PANNELLI

PARANCO

MODELLO: LG-021/LG-022

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ELENCO PARAMETRI

Modello	Modello LG-021	Modello LG-022
Carico massimo (libbre)	150	150
Altezza massima di	3350	4860
sollevamento: Altezza minima	1420	1910
di sollevamento:	36	40
Peso netto: Dimensioni del prodotto (mm)	1360*1320*1420	Dimensioni: 1320*1360*1910

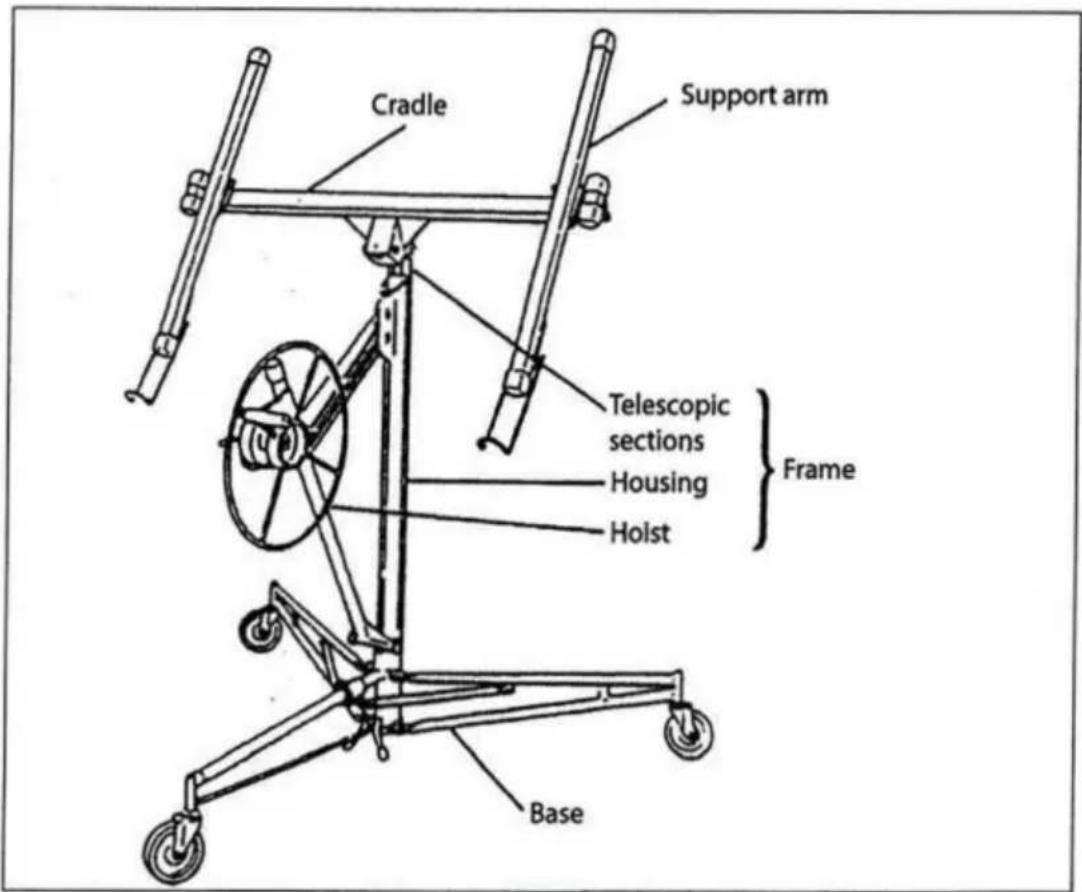

ELENCO DEI PEZZI

Per sfruttare al meglio il tuo nuovo sollevatore per cartongesso, ti preghiamo di leggere attentamente queste istruzioni e le istruzioni di sicurezza allegate prima dell'uso.

Si prega inoltre di conservare le istruzioni nel caso in cui sia necessario consultarle in un secondo momento.

data successiva.

Una persona può sollevare una tavola di copertura con una dimensione fino a 122x488 cm utilizzando il sollevatore per cartongesso senza alcun aiuto aggiuntivo. Il pannello di rivestimento può essere sollevato al massimo di 335 cm dal pavimento ai soffitti piani, inclinati pareti o altri muri quando si utilizza la funzione di inclinazione.

La culla del sollevatore per cartongesso può essere abbassata fino a 138 cm dal pavimento in modo che sia facile caricarci sopra una tavola. Il sollevatore per cartongesso può tollerare carichi fino a 68 kg.

Le presenti istruzioni descrivono come montare, utilizzare e manutenere l'elevatore per cartongesso.

e smontato per il trasporto e lo stoccaggio. Si prega di leggere queste istruzioni attentamente prima di utilizzare il sollevatore per cartongesso per la prima volta.

- Leggere SEMPRE le istruzioni prima dell'uso e osservare tutte le avvertenze. • Ispezionare SEMPRE il sollevatore per cartongesso il giorno prima dell'uso e prestare attenzione alle condizioni del filo.

- Lasciare SEMPRE che il sollevatore per cartongesso raggiunga la temperatura ambiente prima dell'usc. Se si sposta l'elevatore per cartongesso da una stanza fredda a una calda;

potrebbe formarsi condensa, che potrebbe compromettere il funzionamento del freno!

Controllare che il tamburo del freno sia pulito e asciutto prima dell'uso.

NON utilizzare MAI il sollevatore per cartongesso a meno che entrambi i bracci non siano fissati con il linguetta di blocco.

- Mantenere SEMPRE l'area di lavoro libera da ostacoli. • Indossare

SEMPRE un casco quando si utilizza il sollevatore per cartongesso.

Prestare SEMPRE attenzione agli ostacoli sopra l'elevatore per cartongesso durante il sollevamento tavole.

- NON utilizzare MAI il sollevatore per cartongesso per sollevare oggetti diversi da cartongesso e simili.

NON sollevare MAI più di una tavola alla volta. Non sollevare mai più di 68 kg.

OPERAZIONE

Parti

L'elevatore per cartongesso viene fornito in parti che devono essere assemblate prima dell'uso:

-Base

• Telaio comprensivo di paranco e sezioni telescopiche da 11 piedi (123 cm)/16 piedi (175 cm)
• Culla senza bracci di supporto rimovibili
• Due bracci di supporto

Istruzioni di montaggio

1. Preparare la base:

Posizionare la base sul pavimento in modo che poggi sulle ruote.

Premere l'anello di bloccaggio verso il basso. Tenere l'anello di bloccaggio verso il basso mentre si fanno oscillare i due le zampe anteriori in modo che l'anello di bloccaggio si innesti nel foro nella parte inferiore di il tubo. (Vedi figura 1).

Per evitare che la base rotoli all'indietro durante il montaggio, capovolgere la invertire il freno come mostrato.

Posizionare il telaio sui due angoli a V della base e abbassare il telaio circa 2,5 cm finché non si fissa saldamente negli angoli.

1. Prima di continuare, assicurarsi che il telaio sia spinto completamente verso il basso e che sia sicuro negli angoli.

3.Fissare la maniglia al volantino per il paranco. Serrare il dado e quindi allentarlo leggermente in modo che il volantino ruoti liberamente.

1. Portare il paranco in posizione di lavoro: tenere fermo il volantino e il freno leva come mostrato nella Figura 2.

Ruotare leggermente il volantino in avanti mentre si solleva la leva del freno per rilasciare il freno.

Sollevare completamente la leva del freno. Afferrare il montante tramite il paranco e tenere la leva del freno con il pollice. (Vedi Figura 3).

Una volta estratto completamente il paranco (lontano dal telaio), rilasciare la leva del freno e allontanare il gancio di bloccaggio in modo che non si sposti più.

mantiene le sezioni telescopiche all'interno del telaio.

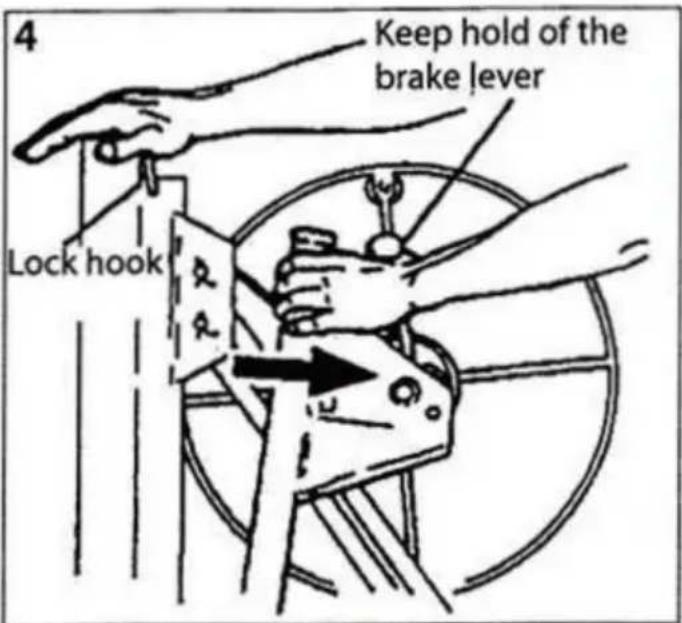

Posiziona la mano destra sulla parte superiore del telaio. Continua a tenere la leva del freno per evitare che il cavo si ritragga e tira il paranco verso di te. (Vedi Figura 4).

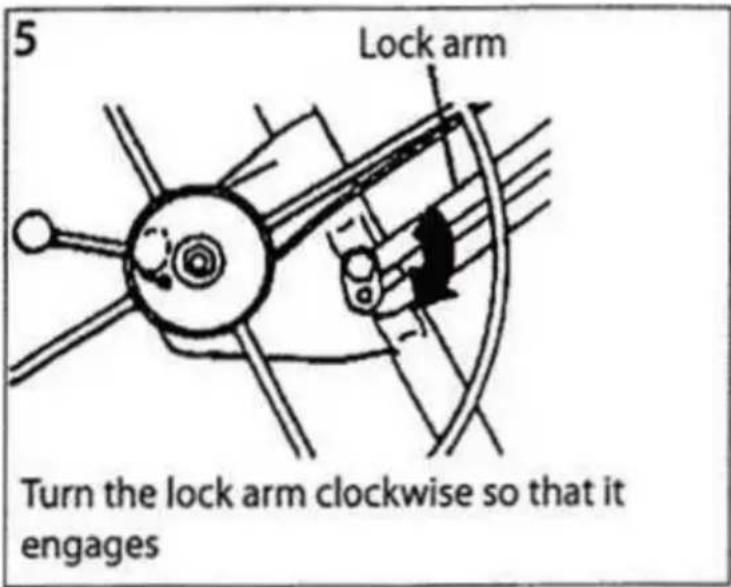

1. Premere delicatamente il paranco verso il telaio. Ciò consente al braccio di bloccaggio di agganciarsi al paranco e di tenerlo completamente fuori. (Vedere Figura 5).

IMPORTANTE! Prima di procedere, assicurarsi che il braccio di bloccaggio sia innestato correttamente, ovvero che sia ruotato il più possibile in senso orario.

ATTENZIONE! Per evitare incidenti, il braccio di bloccaggio deve essere completamente innestato quando il paranco viene estratto.

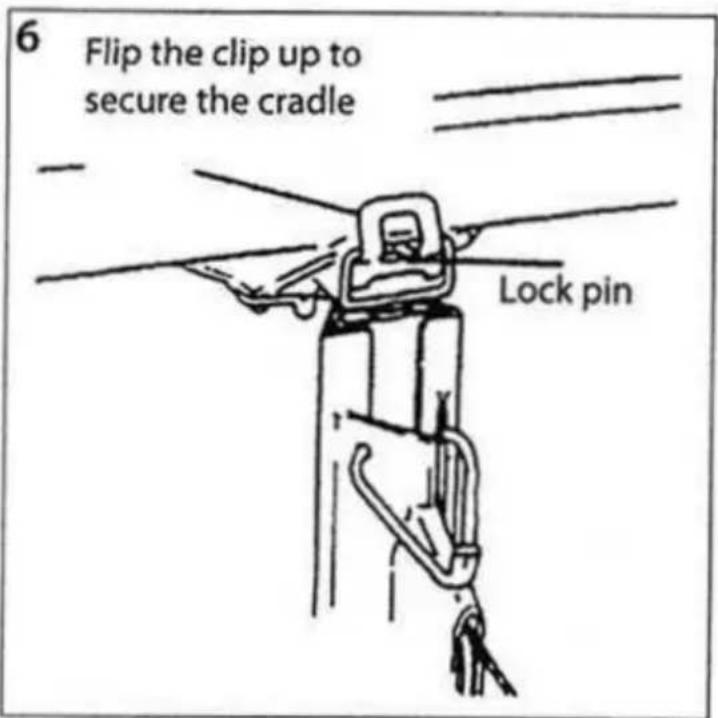

1. Fissare la culla al telaio (figura 6):

a.Inserire il montante della culla nell'apertura nella parte superiore del telaio. b.Fissare la culla al telaio premendo la clip verso l'alto sopra il perno di bloccag in modo che la culla sia ben stretta.

1. Fissare i bracci di supporto alla culla: NOTA! I bracci di supporto sono identico.

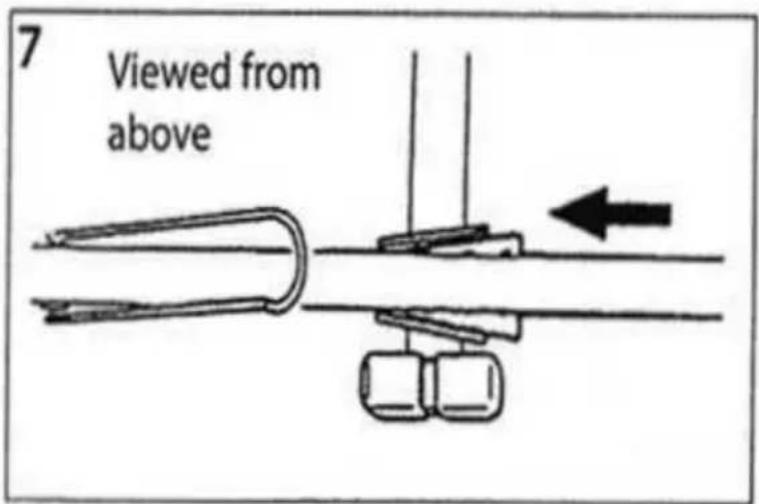

a. Spingere le piastre coniche sui bracci di supporto nelle prese coniche su la culla. (Vedi figura 7).

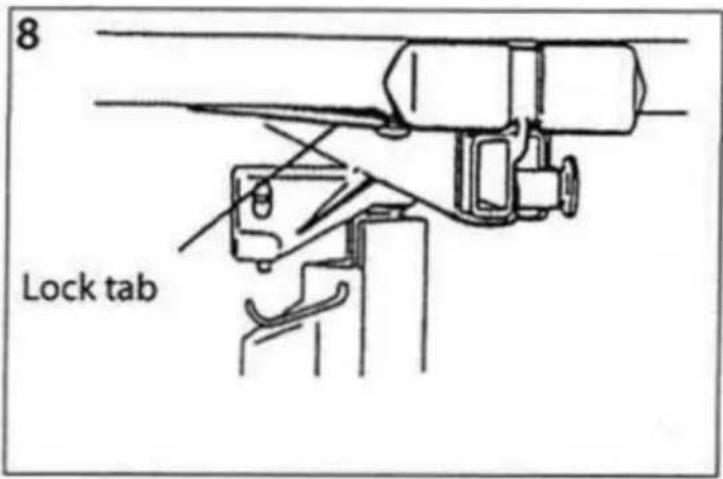

b. Spingere entrambi i bracci di supporto nelle prese fino a quando la linguetta di bloccaggio nella parte inferiore di ciascun braccio di supporto si innesta. (Vedi figura 8).

8 Lock tab

Parti operative

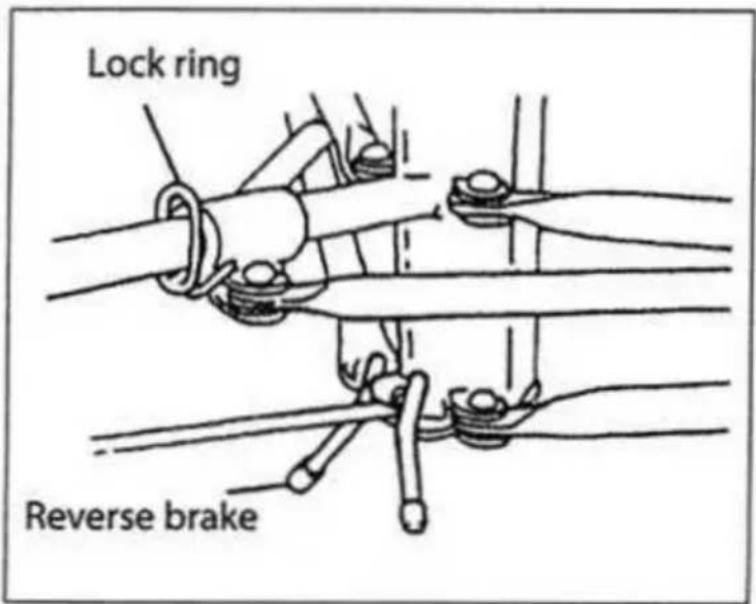

Anello di

bloccaggio Premere l'anello di bloccaggio verso il basso per rilasciare le due gambe anteriori in modo che possano essere ruotate verso l'esterno nella posizione di lavoro o nella posizione di stoccaggio. Una linguetta a molla si innesta in un foro nella parte inferiore del tubo per bloccare le gambe in posizione.

Freno di retromarcia

Abbassare il freno di retromarcia per evitare che la base rotoli all'indietro, oppure alzarlo per consentirle di muoversi liberamente.

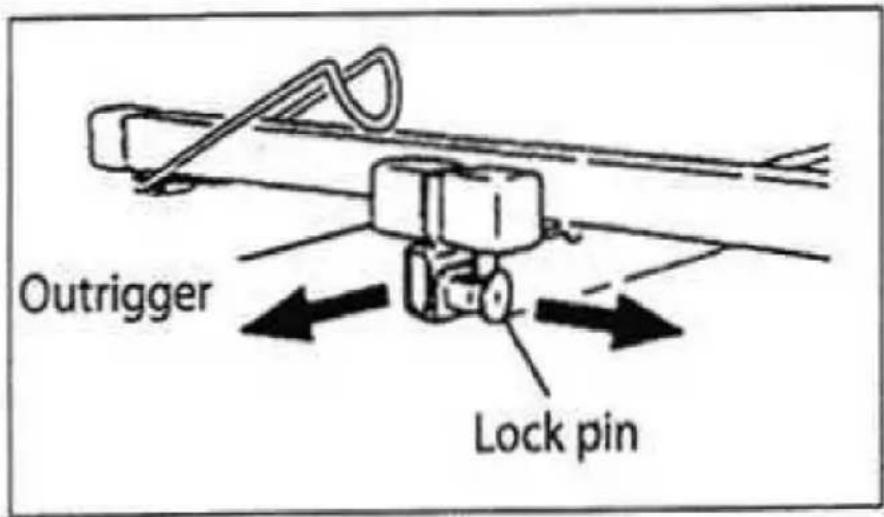

Supporti I

supporti sui bracci di supporto possono essere estratti in modo che il sollevatore per cartongesso possa sostenere un pannello di rivestimento più grande.

Tirare il perno di bloccaggio con la mano destra ed estrarre l'outrigger con la mano sinistra. Il perno di bloccaggio può fissare l'outrigger in una delle tre posizioni: ripiegato o esteso di 53 o 84 cm.

IMPORTANTE! Non caricare mai una tavola di copertura sulla culla e non utilizzare mai il

sollevatore se i perni di bloccaggio non sono innestati in una di queste tre posizioni o se gli stabilizzatori sono stati estratti per più di 84 cm.

Per evitare di danneggiare gli stabilizzatori, spingerli completamente dentro prima di trasportare o riporre il sollevatore per cartongesso.

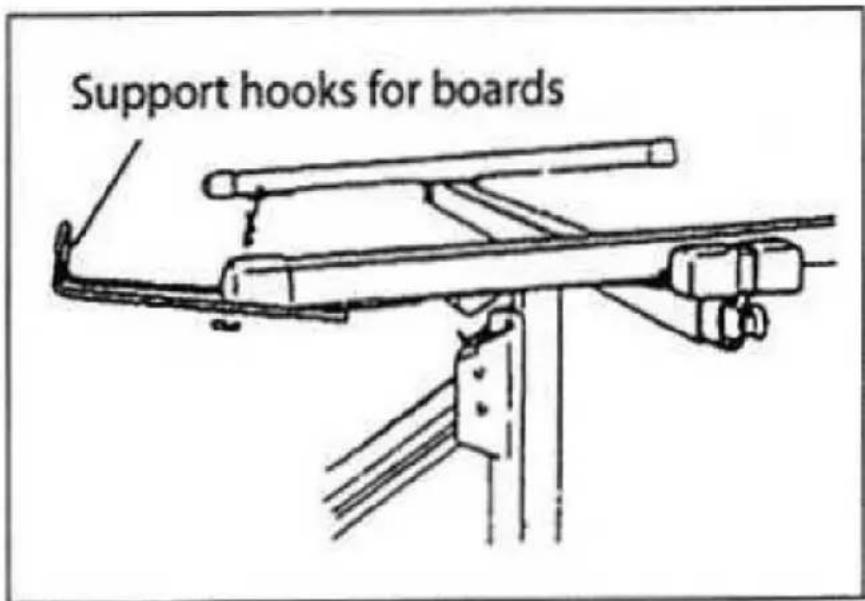

Ganci di supporto per assi Ruotare

i ganci di supporto su ciascun braccio di supporto per sostenere l'asse di copertura quando viene posizionata sulla base o quando la base è inclinata.

Per evitare di danneggiare i ganci di supporto, spingerli completamente prima di trasportare o riporre l'elevatore per cartongesso.

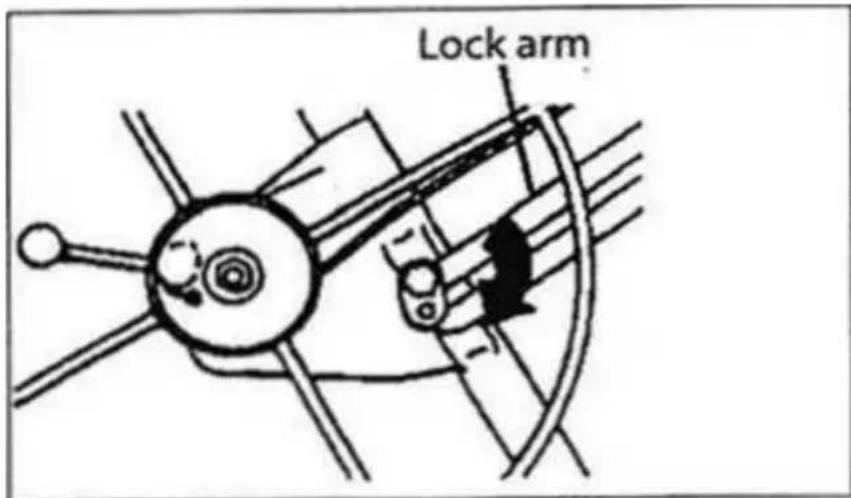

Braccio di bloccaggio

Il braccio di bloccaggio mantiene il paranco in posizione di lavoro (completamente esteso).

Lock arm

Per ripiegare il paranco verso il telaio (durante lo smontaggio o per il trasporto), ruotare il paranco in senso antiorario sollevando il braccio di bloccaggio. Quando si rimonta il sollevatore per cartongesso, estrarre completamente il paranco e quindi spingerlo leggermente indietro in modo che si innesti automaticamente con il braccio di bloccaggio.

Non serrare mai il dado sul braccio di bloccaggio, altrimenti non sarà possibile ripiegare il paranco per il trasporto e lo stoccaggio.

Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Rappresentante della CE

E-CrossStu GmbH Mainzer Landstr.69, 60329 Francoforte sul Meno.
