Produkttyp	Uppblåsbar båt
Märke	Vevor
Modell	LH-18110
Material	PVC
Färg	Grön
Maximal lastkapacitet	500 lb (cirka 227 kg)
Antal passagerare	2
Rekommenderat arbetstryck	0,04 bar (40 mbar / 0,58 psi)
Antal luftkammare	3 (säkerhetskammare, bottenkammare, flytkammare)
Ventiltyp	Skruvventiler och stoppventil
Pump ingår	Ja (handpump)
Åror ingår	2 åror med årtullar
Reparationssats ingår	Ja (lapp och lim)
Uppblåsbara säten ingår	0 (modell LH-18110)
Rekommenderad användning	Skyddat vatten upp till 300 m från strand
Vind- och våggräns	Vind styrka 4, vågor < 0,5 m
Huvudfunktioner	Vattensporter, fiske, navigering i lugnt vatten
Garanti	3 års begränsad garanti
Underhåll och rengöring	Tvätta med sötvatten och mild tvål, torka helt
Rekommenderad förvaring	Tömd, ren, torr, skyddad från gnagare
Reparationsmöjligheter	Små reparationer möjliga med medföljande kit
Ursprungsland	Kina

Vanliga frågor - LH-18110 Vevor

Vilken ordning ska luftkamrarna blåsas upp?

Blås först upp säkerhetskammaren (skruvventil 1), sedan bottenkammaren (stoppventil 2) och slutligen flytkammaren (skruvventil 3).

Vilket tryck ska användas för att blåsa upp båten?

Rekommenderat arbetstryck är 0,04 bar (40 mbar, 0,58 psi). Överblås inte för att undvika skador på sömmarna.

Kan jag använda en kompressor för att blåsa upp båten?

Nej, använd endast en fotpump eller handpump med adapter. Använd inte kompressor eller tryckluftsflaska.

Hur reparerar man en liten reva?

Töm luften, rengör området med alkohol, sandpapper lätt, applicera lappen med medföljande lim och låt torka i minst 12 timmar innan du blåser upp igen.

Vilka viktiga säkerhetsåtgärder finns?

Bär en godkänd flytväst, håll dig nära stranden (max 300 m), överskrid inte 2 passagerare, övervaka vind och vågor och lämna aldrig båten obevakad på vattnet.

Hur rengör och underhåller man båten?

Efter varje användning, skölj med sötvatten och tvätta med en mild tvål. Torka helt före förvaring. Undvik produkter som innehåller alkohol eller silikon.

Kan båten användas i havet?

Nej, den är designad för skyddat vatten (sjöar, lugna floder, vikar) inom 300 m från kusten. Använd inte i stark vind eller vågor över 0,5 m.

Hur förvarar man båten på vintern?

Töm helt, rengör och torka, vik försiktigt och förvara i rumstemperatur utom räckhåll för gnagare. Ventilerna ska vara stängda.

Vad gör man om en luftkammare skadas på vattnet?

Förbli lugn. De två andra kamrarna ska hålla båten flytande. Rodda tillbaka till land med bibehållen jämn lastfördelning.

Täcker garantin olycksskador?

Garantin på 3 år täcker tillverkningsfel, men inte skador orsakade av felaktig användning, normalt slitage eller olyckor. Se manualen för mer information.

BRUKSANVISNING LH-18110 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

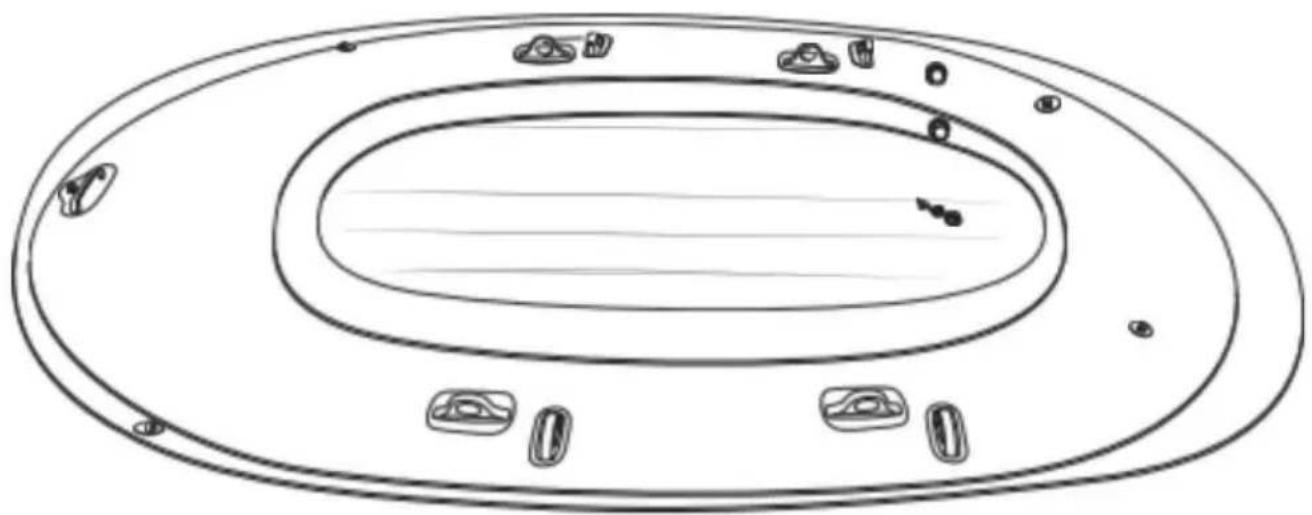

UPPBLÅSBAR BÅT

MODELL: LH-18110 / LH-18113 / LH-18112 / LH-18112-1

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att tacka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

UPPBLÅSBAR

BÅT

MODELL: LH-18110 / LH-18113 / LH-18112 / LH-18112-1

BEHÖVS HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Varning - För att minska risken för skada måste användarna läsa bruksanvisningen noggrant.

SÄKERHETSVARNINGAR

Följande instruktioner

Använd endast denna produkt på det sätt som beskrivs och för dess avsedda ändamål. Förvara dessa bruksanvisningar på en säker plats. Vid överlåtelse av produkten till tredje part, vänligen lämna över alla medföljande dokument. De innehåller viktiga detaljer om produkten samt dess installation, drift och underhåll tillsammans med säkerhetskrav. Eftersom vattensporter alltid är förknippade med en viss risk, har detaljerad kunskap om produkten potential att förhindra personskador eller till och med dödsfall.

Skyddad strandzon upp till 984 fot (300 m), var försiktig med havsvind och strömmar!

Använd inte vid vindhastigheter över 4 och/eller när vågorna är högre än 19,6 tum (0,5 m)!

Denna produkt är avsedd för privat bruk. Designad för resor i skyddade vatten nära kusten, små vikar, på små sjöar, smala floder och kanaler under väderförhållanden med vindhastigheter som inte överstiger 4 samt med signifikanta vågor upp till 11,8 tum (0,3 m) i höjd och enstaka vågor som inte överstiger 19,6 tum (0,5 m) i höjd orsakade till exempel av fartyg som kör förbi.

Säkerhetsinformation

Jollen är att inspekterad och säkert vattensportfartyg. Vi vill ändå insistera på vikten av att följa följande regler och förordningar:

Risk för död!

Låt aldrig barn leka med förpackningsmaterial utan tillsyn. Det finns en risk för kvävning. Låt aldrig barn leka med produkten utan tillsyn.

Risk för skador!

Akta dig för havsvind!

Akta dig för havsströmmar.

Tänk på att personer och laster ska vara jämnt fördelade i båten

hela tiden, eftersom det annars skulle finnas risk för kapsejsning. Observera informationen på typskylten, den tillåtna lasten

kapacitet och antal passagerare samt varningsmeddelanden.

Följ alltid de lokala bestämmelserna för sjöresor. Transportera inga vassa eller spetsiga föremål. Jollen bör skyddas

mot kontakt med eventuellt farliga vätskor eller syror. Detta kan orsaka irreparabel skada.

Skydda jollen mot värme och eld! Var försiktig med pyrande cigaretter!

Se till att jollen inte hamnar på stenig mark för att förhindra

skada på fartygets skrov. Bör en av de tre luftkamrarna

skadas under drift på vattnet, inte under några

omständigheter lämna jollen. De två intakta luftkamrarna ska vara

flytande nog för att hålla jollen säker ovanför vattnet. Transportera aldrig produkten på ett fordon när den är uppblåst. Lämna aldrig din jolle på vattnet utan uppsikt. Den kan sköljas bort

snabbare än du kan simma ut för att få den.

Se alltid till att du har paddeln med dig innan du använder båten

annars skulle det vara omöjligt att manövrera den på ett adekvat sätt. Gör inga tekniska ändringar på fartyget. Ändringar av något slag

utgör en risk för att sportfartyget fungerar korrekt. Använd aldrig

produkten som är påverkad av alkohol, droger eller mediciner. Överskatta aldrig din styrka och tempo dig själv medan du paddlar för att göra

säker på att du enkelt kan paddla tillbaka den väg du kom när som helst

Bo i skyddade strandzoner upp till 984,2 fot (300 m) och var uppmärksam på

Förändrade vind- och strömförhållanden som kan göra rörelser betydligt svårare.

VARNING!

Att upprätthålla din försiktighet och självmedvetenhet är extremt viktigt på vatten. Överskatta aldrig din styrka och förmåga att manövrera! Stanna alltid

nära stranden! Var uppmärksam på väderförhållandena, stormvarningar,

och eventuella ljussignaler!

VARNING!

Var alltid uppmärksam på säkerhetskrav och tillämpliga lagar och föreskrifter för sjöar och öppet vatten och bär alltid godkänd flytväst för din egen säkerhet.

VARNING!

Undvik att använda solskyddsmedel och hudvårdsprodukter som innehåller alkohol. Solskyddsmedel och hudvårdsprodukter som innehåller alkohol kan orsaka att färgbeläggningen lossnar från det uppblåsbara PVC-materialet. Detta kan lämna färgrester på dina kläder och andra föremål som kommer i kontakt.

VARNING!

Om en person skulle falla överbord måste de alltid klättra tillbaka in över bog eller akter, eftersom att klättra in på sidan skulle öka risken för kapsejsning.

Undvik materiella skador!

Alla uppblåsbara produkter är känsliga för kyla. Vik aldrig ut och blås upp produkten vid en temperatur på mindre än 15 °C (59 °F).

Om lufttrycket ökar i direkt solljus måste det kompenseras genom att släppa ut en lämplig mängd luft.

Se till att produkten - särskilt när den är uppblåst - inte kommer i kontakt med stenar, grus, eller vassa föremål och inte vid något tillfälle skaver eller skrapas, eftersom detta kan skada ytfolien.

Koppla endast in lämpliga pumpadaptrar i säkerhetsventilen. Annars kan ventilerna skadas.

Blås inte upp för mycket eftersom det finns risk att de svetsade sömmarna spricker. Stäng ventilerna helt efter uppblåsning. Undvik kontakt med vassa, heta, spetsiga eller farliga föremål.

TEKNISK INFORMATION

Modell	LH-18110	LH-18113	LH-18112	LH-18112-1
Material	PVC	PVC	PVC	PVC
Färeng	Grön	Grön	Grön	Grön
Ladda	500 pound	750 pound	1100 pound	1100 pound
Tilläten Passagerare	2	3	5	5

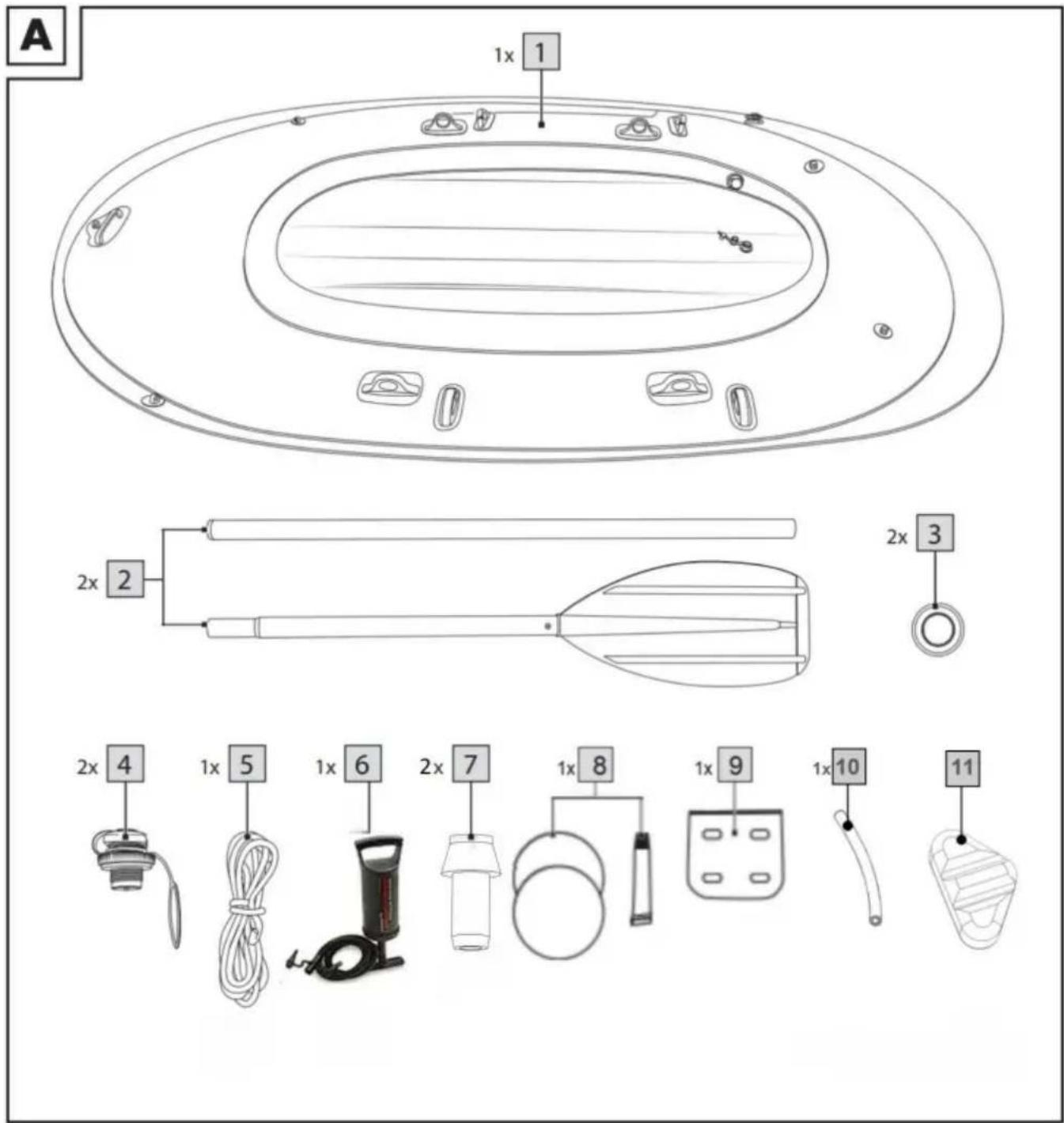

TILLBEHÖRSLISTA

INGEN BILD	NAMN ANTAL INGEN BILD				NAMN	QT OCH
A	Gummibåt 1		F		Pump	1
B	Skruvventil 2 G				Fiskespö Hällare	2
C	Paddla/snätt Ringa	2	H		Kuggväka 1
	Sladdset	1	D		Reparationsats	1
	Vent Line	1	J		Uppblåsbar Säten	0/2/3
Obs: De upplåsbara sätena LH-18110, LH-18113, LH-18112, LH-18112-1 År 0, 2, 2, 3.

hopsättning

Följ de individuella stegen för montering i den angivna sekvensen. Om luftkammare inte är uppblåsta i angiven ordning, kan trycket vara ojämnt fördelat. Detta kan göra att jollen blir instabil och kan negativt påverka hur den manövrerar.

På grund av produktens storlek bör den alltid monteras av två vuxna. Välj en plan och ren yta med tillräckligt med utrymme för att sprida ut båten.

Kontrollera att alla delar finns och är i gott skick.

Från och med andra gången du ställer in kärlet, se till att kontrollera det för ev. skada, hål och revor och täta dem enligt beskrivningen i avsnittet "Reparationer". När du väl är på vattnet kanske det inte går att reparera eventuella skador. Blås inte upp luftkamrarna för mycket för att undvika att översträcka material. Se till att den uppblåsta jollen inte kommer i kontakt med stenar eller andra spetsiga föremål och skadas.

Kamrarna 1 och 3 av jollen är var och en utrustad med en gängad öppning för medföljande skruvventiler.

1. Dra ventilhållaröglan över den gängade öppningen ordentligt så att den vilar i spåret som är avsett för detta ändamål.
2. Vrid basen medurs in i den gängade öppningen.

Inflation

WARNING!

Se till att blåsa upp luftkamrarna i rätt ordning. Det rekommenderade drifttrycket är 0,04 bar (= 40 mbar = 0,58 psi). Undvik överdriven uppblåsning av luftkamrarna eftersom det finns risk för översträckning eller till och med slitage av de svetsade sömmarna. Använd vanliga fotpumpar eller dubbelgashandpumpar med kompatibla adaptrar och manometer. Använd inte en kompressor eller tryckluftsflaskor för att blåsa upp produkten. Detta kan skada produkten. Blås alltid upp alla luftkammare helt.

Inflationssekvens

Blås upp luftkamrarna i följande ordning:

1. Säkerhetskammare med skruvventil
2. Golvkammare med avstängningsventil 2
3. Flotationskammare med skruvventil 3

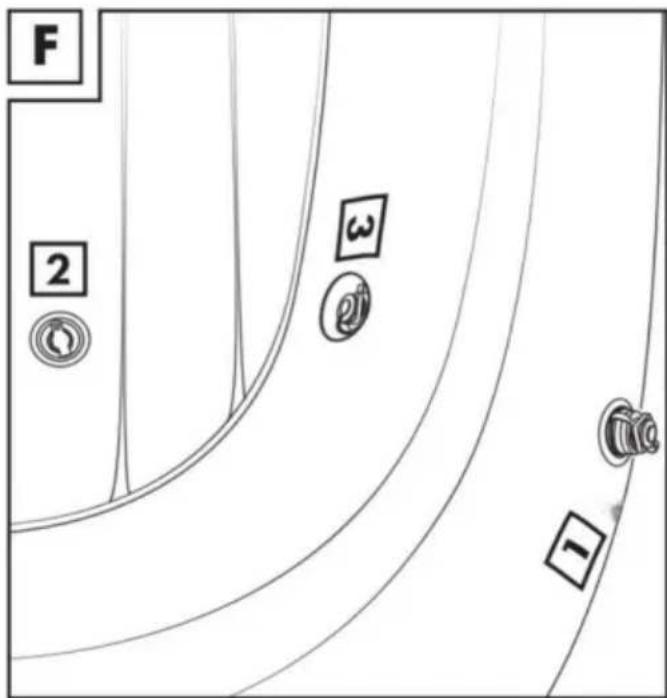

Obs: Luftkamrarna är markerade på jollen med motsvarande siffror (Fig. F3).

Fylla luftkamrarna

VIKTIGT!

PVC-materialet kommer att sträcka ut sig lite när produkten är uppblåst för första gången och kommer aldrig att återgå till sitt ursprungliga tillstånd. Tänk på att produktens egenskaper kan variera något beroende på vilken belastning den är

utsatt för och utetemperatur. Använd vanliga

fotpumpar eller dubbelslagshandpumpar med kompatibla adaptrar och manometer.

1. Säkerhetskammare med skruvventil.

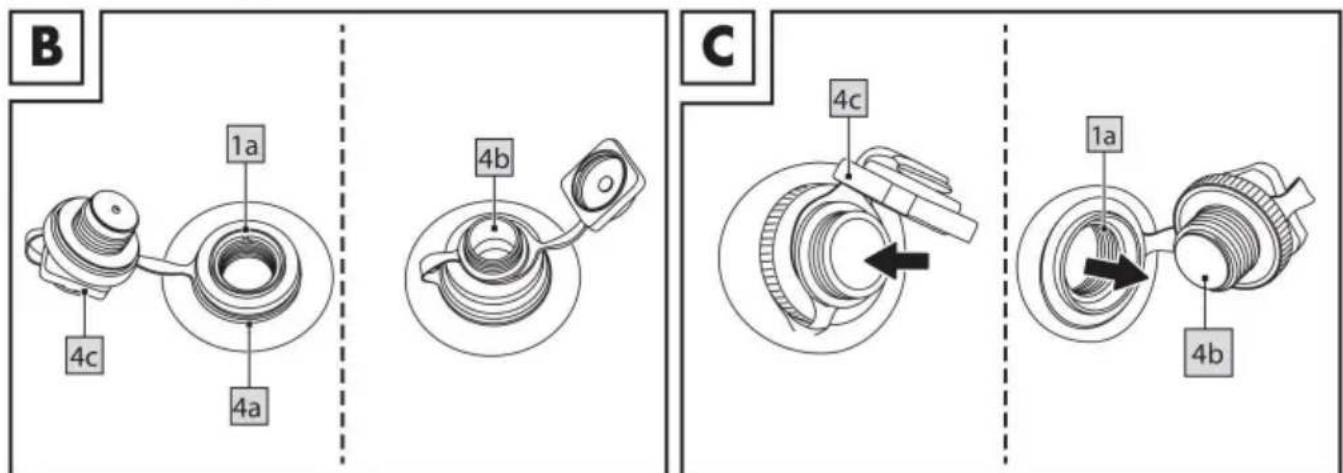

1. Vrid bort locket på skruvventilen 4 genom att vrida den moturs (Fig. B).

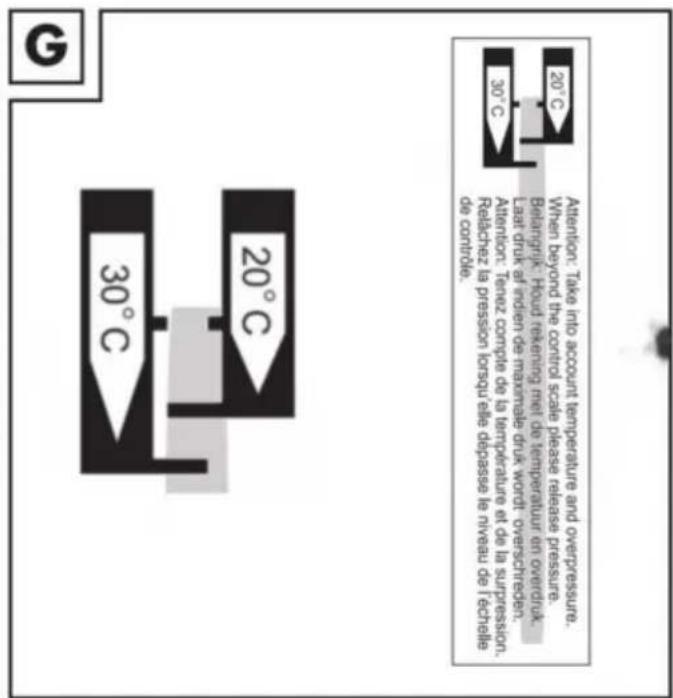

2. Blås upp säkerhetskammaren tills den markerade mätremssan matchar temperaturen på kontrolllinjen. Obs: Ta hänsyn till temperatur och övertryck. När den ligger utanför kontrollskalan, släpp ut trycket. (Fig. G).
3. Vrid på locket 4c av skruvventilen genom att vrida den medurs.

Obs: Säkerhetskammaren 2.1 borde inte vara helt uppblåst ännu.

Golvkammare med avstängningsventil

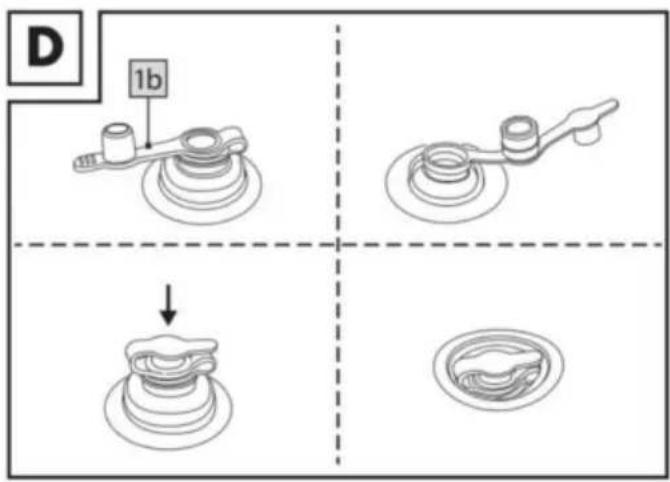

1. Öppna den övre delen av ventilkåpan (Fig. D).
2. Blås upp golvkammaren längre tills det känns fast vid beröring och det finns inga synliga veck i materialet.

Obs: När du trycker ned med tummen på luftkammaren ska den fjädra något.

Obs: Om en kompatibel ventiladapter inte finns tillgänglig, gör ett speciellt ventilmembran det möjligt att fylla golvkammaren med en adapter i nästa storlek ner också.

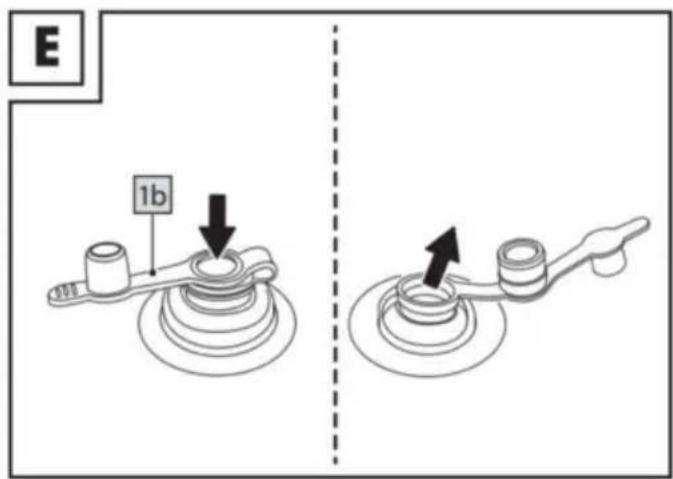

3. Stäng ventilkåpan och tryck in ventilen genom att applicera lätt tryck (Fig. D).

3. Flotationskammare med skruvventil

1. Vrid av locket 4c på skruvventilen genom att vrida den moturs (Fig. B).
2. Blås upp flytkammaren tills remsan på identifieringsplattan är i samma skala som kontrollinjen.
3. Vrid på locket på skruvventilen genom att vrida den medurs.

Obs: Flotationskammaren

liksom säkerhetskammaren bör inte längre vara helt uppblåst. Detta är korrekt och det är tänkt att vara så här.

Tillbehör

Montering av paddeln

Obs: Medan fartyget används på vattnet ska paddlarna inte tas bort från årlåsen, utan snarare måste förbli säkrade i årlåsen så att de inte förloras (Fig. H)!

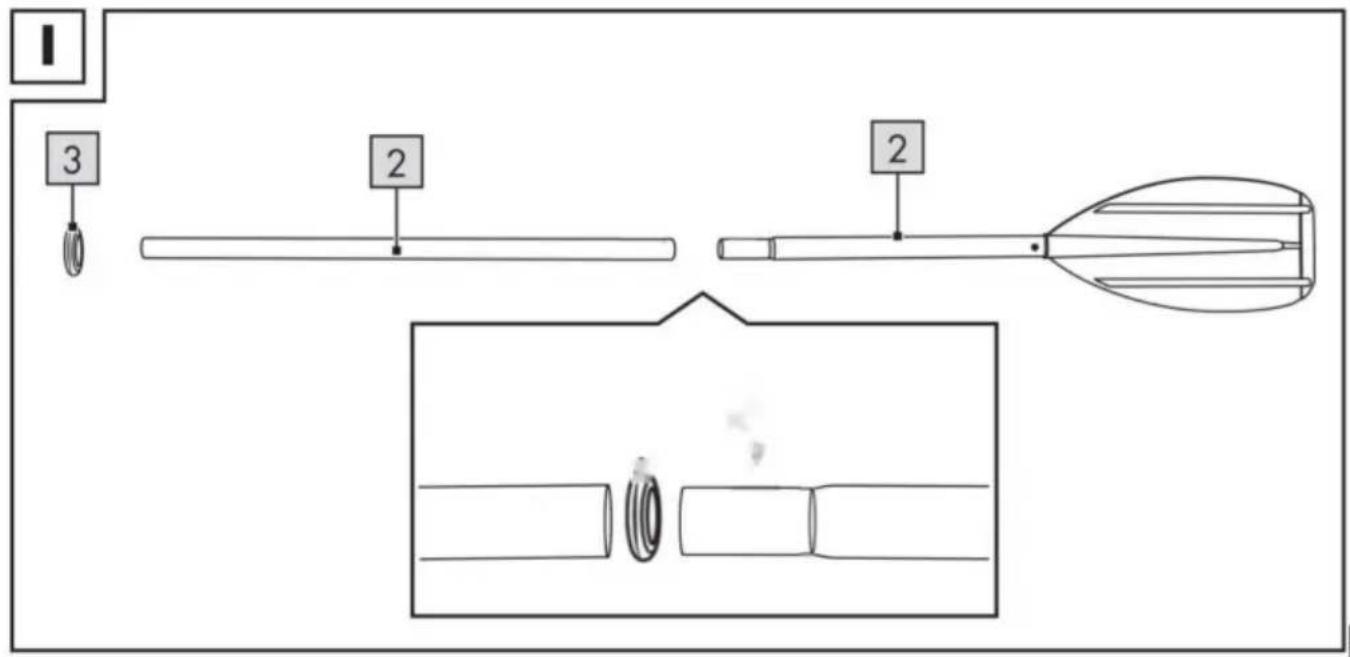

1. Anslut de två paddelaxlarna. Vridning av skoveltråden. (Fig. L).
2. Skjut änden av skaftet genom årlåset som glider på och säkra paddelns dropp-/snäppring (Fig. J).
3. Upprepa denna process för den andra paddeln på andra sidan av kärlet.

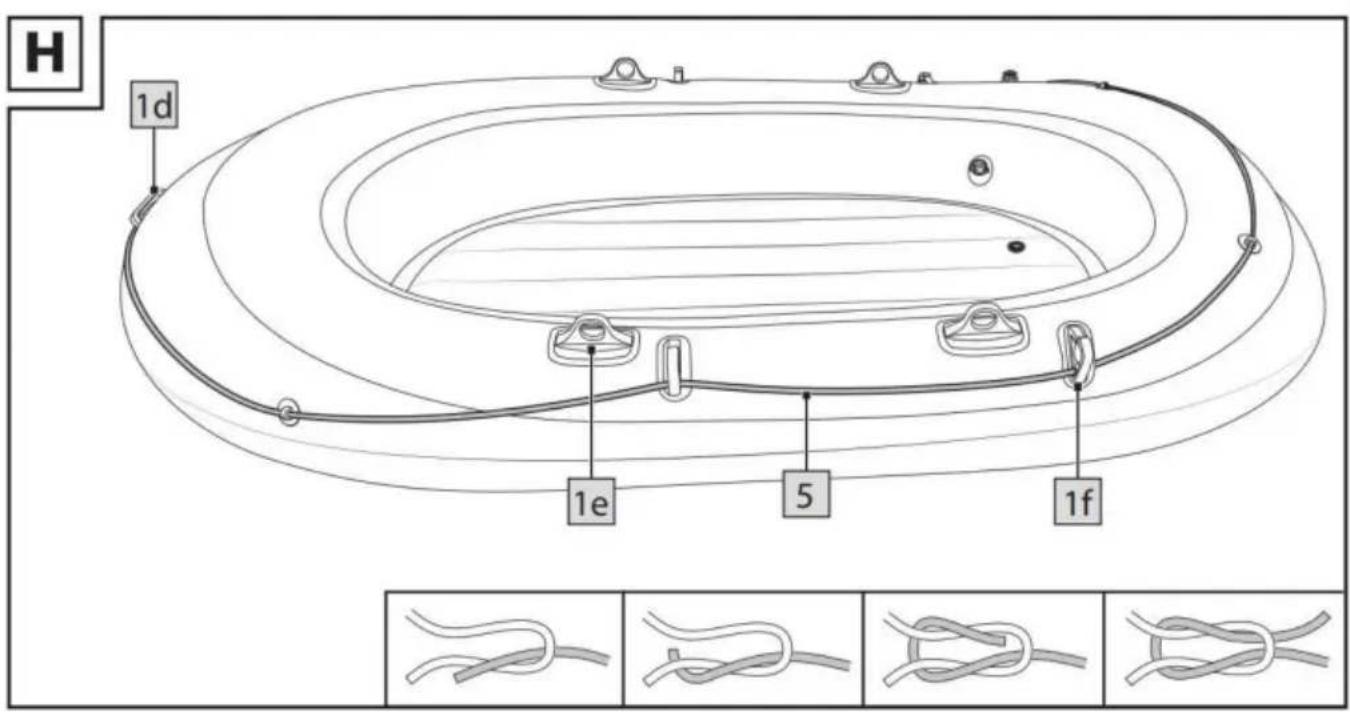

Sladd (fig. H).

Fäst sladdarna till öglorna på kärlet.

1. Börja vid aktern och trä snöret genom öglorna som är avsedda för detta syfte så att sladden löper runt jollen.
2. Knyt sladden med en fyrkantig knut.

Töm jollen på luft enligt följande:

1. För att tömma golvkammaren, dra ut den försänkta stoppventilen och öppna den nedre delen av ventilen (Fig. E).
2. För att tömma luftkammare med skruvventiler, skruva loss skruvventilerna från

basen och låt all luft komma ut (Fig. C).

1. Vridning av skoveltråden.
2. Dra isär de två paddelaxlarna.

Transport

1. Två personer ska alltid arbeta tillsammans för att flytta jollen, och de ska använda avspärrningen aktern samt barhandtagets syfte (Fig. 1d).

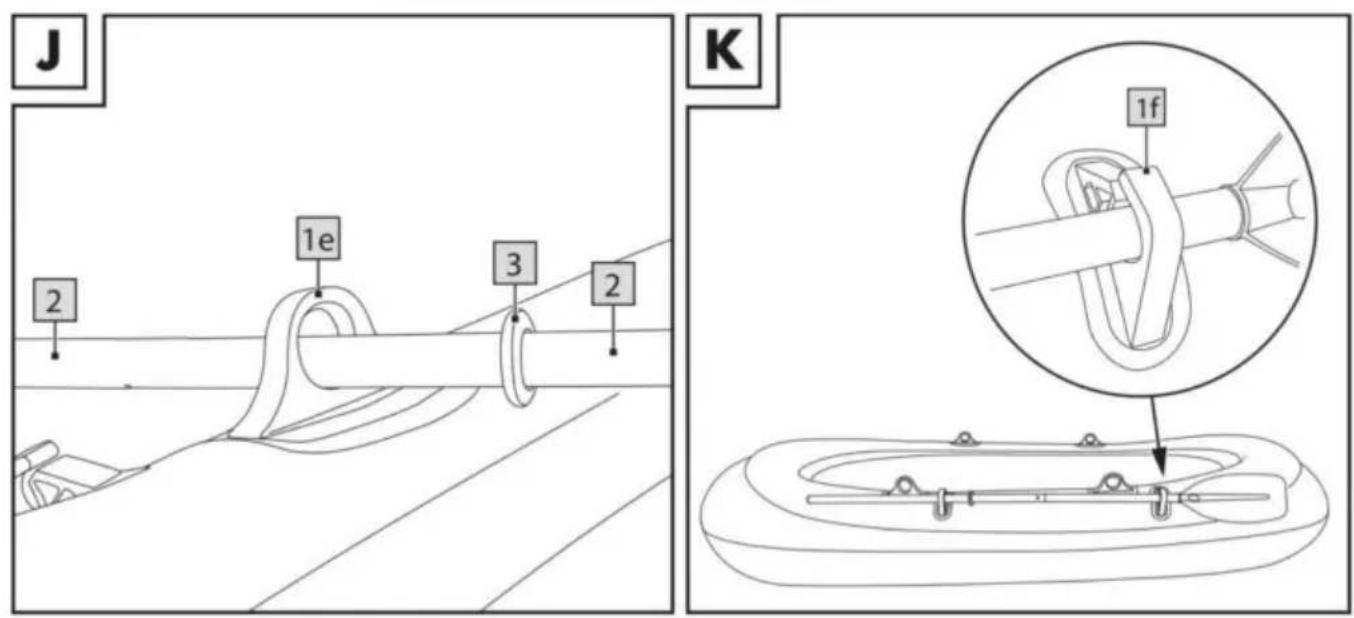

2. Fäst paddeln i respektive paddelhållare (Fig. K) på sidan av jollen.

Förvaring och städning

VARNING!

Använd endast vårdprodukter som inte innehåller syra eller bensin, och använd aldrig silikonbaserade produkter.

Förvara alltid produkten torrt, rent och tomt i rumstemperatur, och se till att den är utom räckhåll för gnagare.

Under lagring ska ventilerna alltid vara stängda. Förvara produkten platt och se till att den inte blir skev.

1. Rengör jollen noggrant efter varje användning genom att tvätta av den med färskvatten och mild tvål för att ta bort eventuella saltkristaller, sandkorn och andra mycket små partiklar. Låt den torka helt efteråt.
2. Se till att all luft har tryckts ut ur luftkamrarna.
3. Vik försiktigt ihop jollen.

Reparationer

VARNING!

Försök inte under några omständigheter reparera större skador själv. Du kan reparera mindre skador med den medföljande reparationssatsen.

1. Släpp ut all luft ur jollen och rengör motsvarande plats med en alkoholbaserad lösning. Ruga upp området runt revan eller hålet något med en bit fint sandpapper.
2. Klipp en lapp av rätt storlek för att täcka det skadade området och som kommer att överlappa med 1,25 cm (0,49 tum) på alla sidor.
3. Applicera reparationslimmet på det drabbade området på jollen som plåstret. Låt reparationslimmet torka lite.
4. Använd ett mjukt föremål för att trycka plåstret på det drabbade området.

Obs: Se till att arbeta på en plan yta utan veck. Ta försiktigt bort eventuella luftbubblor genom att trycka ner med ett rundat föremål från insidan till utsidan.

5. Vänta minst 12 timmar efter att reparationerna är klara innan du blåser upp jollen igen.

Förfogande

Kassera produkten och förpackningsmaterialet i enlighet med gällande lokala bestämmelser. Förpackningsmaterial såsom foliepåsar är inte lämpliga att lämnas till barn. Förvara förpackningsmaterial utom räckhåll för barn.

Kassera produkterna och förpackningen på ett miljövänligt sätt.

Återvinningskoden används för att identifiera olika material för återvinning.

Koden består av återvinningssymbolen - som är tänkt att återspegla återvinningscykeln - och ett nummer som identifierar materialet. 3 är

Begränsad garanti

Vad täcker garantin?

Garantin täcker: Skada, brott eller inoperabilitet på grund av defekt. Skador som inte orsakats av normalt slitage eller underlåtenhet att följa säkerhets- och underhållsinstruktioner som finns i användarmanualen.

Vad täcks inte av garantin?

Garantin täcker inte skador orsakade av:

Normalt slitage på produkten, inklusive ömtåliga delar (som strömbrytare, glas, etc.);

Felaktig användning eller transport;

Bortse från säkerhets- och underhållsinstruktioner; Olyckor eller naturhändelser (t.ex. blixtnedslag, eld, vatten, etc.);

Att manipulera produkten (som att ta bort locket, skruva loss skruvar etc.)

Följd- och oförutsedda skador omfattas inte heller av detta garanti. Vissa stater tillåter dock inte uteslutning eller begränsning av oförutsedda skador eller följdskador, så en sådan begränsning eller undantag kanske inte gäller för dig.

Adress: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Pooledas Group Ltd

Preston, Storbritannien

SHUNSHUN GmbH

Romeracker 9 Z2021, 76351

Linkenheim-Hochstetten, Tyskland

Tillverkad i Kina
