BRUKSANVISNING LH-18112-1 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

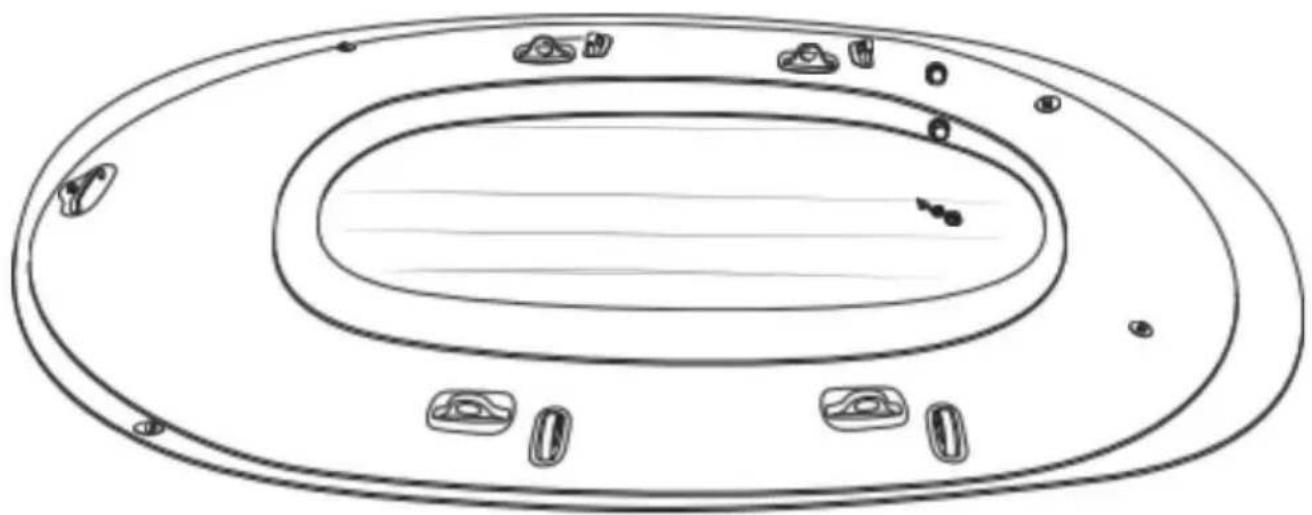

UPPBLÅSBAR BÅT

MODELL: LH-18110 / LH-18113 / LH-18112 / LH-18112-1

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

UPPBLÅSBAR

BÂT

MODELL: LH-18110 / LH-18113 / LH-18112 / LH-18112-1

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Varning - För att minska risken för skada måste användarna läsa bruksanvisningen noggrant.

SÄKERHETSVARNINGAR

Läs följande instruktioner

Använd endast denna produkt på det sätt som beskrivs och för dess avsedda ändamål. Förvara dessa bruksanvisningar på en säker plats. Vid överlåtelse av produkten till tredje part, vänligen lämna över alla medföljande dokument. De innehåller viktiga detaljer om produkten samt dess installation, drift och underhåll tillsammans med säkerhetskrav. Eftersom vattensporter alltid är förknippade med en viss risk, har detaljerad kunskap om produkten potential att förhindra personskador eller till och med dödsfall.

Symboler som används

Tillåtet drifttryck

Märkning på jolle

Skyddad strandzon upp till 984 fot (300 m), var försiktig med havsvind och strömmar!

Använd inte vid vindhastigheter över 4 och/eller när vågorna är högre än 19,6 tum (0,5 m)!

Denna produkt är avsedd för privat bruk Designad för resor i skyddade vatten nära kusten, små vikar, på små sjöar, smala floder och kanaler under väderförhålland med vindhastigheter som inte överstiger 4 samt med signifikanta vågor upp till 11,8 tum (0,3 tum). m) i höjd och enstaka vågor som inte överstiger 19,6 tum (0,5 m) på höjden orsakade till exempel av fartyg som kör förbi.

Säkerhetsinformation

Jollen är ett inspekterat och säkert vattensportfartyg. Vi vill ändå insistera på vikten av att följa följande regler och förordningar:

Risk för död!

Låt aldrig barn leka med förpackningsmaterial utan tillsyn. Det finns en risk för kvävning Låt aldrig barn leka med produkten utan tillsyn.

Risk för skador!

Akta dig för havsvind!

Akta dig för havsströmmar.

ÿ Tänk på att personer och laster ska vara jämnt fördelade i båten kl

hela tiden, eftersom det annars skulle finnas risk för kapsejsning. ä Observera informationen på typskylten, den tillåtna lasten

kapacitet och antal passagerare samt varningsmeddelanden.

ÿ Följ alltid de lokala bestämmelserna för sjöresor. ÿ Transportera inga vassa eller spetsiga föremål Jollen bör skyddas

mot kontakt med eventuellt farliga vätskor eller syror Detta kan orsaka irreparabel skada. y

Skydda jollen mot värme och eld! Var försiktig med pyrande cigarette!

ÿ Se till att jollen inte hamnar på stenig mark för att förhindra

skada på fartygets skrov.Bör en av de tre luftkamrarna

skadas under drift på vattnet, inte under någon

omständigheterna lämnar jollen De två intakta luftkamrarna ska vara

flytande nog för att hålla jollen säkert ovanför vattnet. ä Transportera aldrig produkten på ett fordon när den är uppblåst. ä Lämna aldrig din jolle på vattnet utan uppsikt. Den kan sköljas bort

snabbare än du kan simma ut för att få det. ÿ

Se alltid till att du har paddeln med dig innan du använder båten

annars skulle det vara omöjligt att manövrera den på ett adekvat sätt. y Göringa tekniska ändringar på fartyget. Ändringar av något slag

utgöra en risk för att sportfartyget fungerar korrekt. Använd aldrig

produkt som är påverkad av alkohol, droger eller mediciner. ä Överskatta aldrig din styrka och tempo dig själv medan du paddlar för att göra

säker på att du enkelt kan paddla tillbaka den väg du kom när som helst

Bo i skyddade strandzoner upp till 984,2 fot (300 m) och var uppmärksam på

förändrade vind- och strömförhållanden som kan göra rörelser betydligt svårare.

WARNING!

Att upprätthålla din försiktighet och självmedvetenhet är extremt viktigt på vatten. Överskatta aldrig din styrka och förmåga att manövrera! Alltid

stanna nära stranden! Var uppmärksam på väderförhållandena, stormvarningar,

och eventuella ljussignaler!

WARNING!

Var alltid uppmärksam på säkerhetskrav och tillämplig lag föreskrifter för sjöar och öppet vatten och bär alltid godkänd flytväst för din egen säkerhet.

WARNING!

Undvik att använda solskyddsmedel och hudvårdsprodukter som innehåller alkohol. Solskyddsmedel och hudvårdsprodukter som innehåller alkohol kan orsaka färgen beläggning för att lossna från det uppblåsbara PVC-materialet. Detta kan lämna färg rester på dina kroppskläder och andra föremål som kommer i kontakt.

WARNING!

Om en person skulle falla överbord måste de alltid klättra tillbaka in över bog eller akter, eftersom att klättra in på sidan skulle öka risken för kapsejsande.

Undvik materiella skador!

ÿ Alla uppblåsbara produkter är känsliga för kyla. Vik därför aldrig ut och blåsa upp produkten vid en temperatur på mindre än 59 y (15 y). y

Om lufttrycket ökar i direkt solljus måste det kompenseras genom att släppa en lämplig mängd luft.

ÿ Se till att produkten - särskilt när den är uppblåst - inte kommer in i den kontakt med stenar grus, eller vassa föremål och inte vid något tillfälle skaver eller skrapa, eftersom detta kan skada ytfolien.

ÿ Koppla endast in lämpliga pumpadaptrar i säkerhetsventilen. Annars ventilerna kan skadas.

ÿ Blås inte upp för mycket eftersom det finns risk att de svetsade sömmarna spricker. Stärventiler helt efter uppblåsning. Undvik kontakt med vassa, heta, spetsiga eller farliga föremål.

TEKNISK INFORMATION

Modell	LH-18110	LH-18113	LH-18112 LH-18112-1
Material	PVC	PVC	PVC
Färg	Grön	Grön	Grön
Ladda	500 pund	750 pund	1100 pund
TillåtenPassagerare	2	3	5

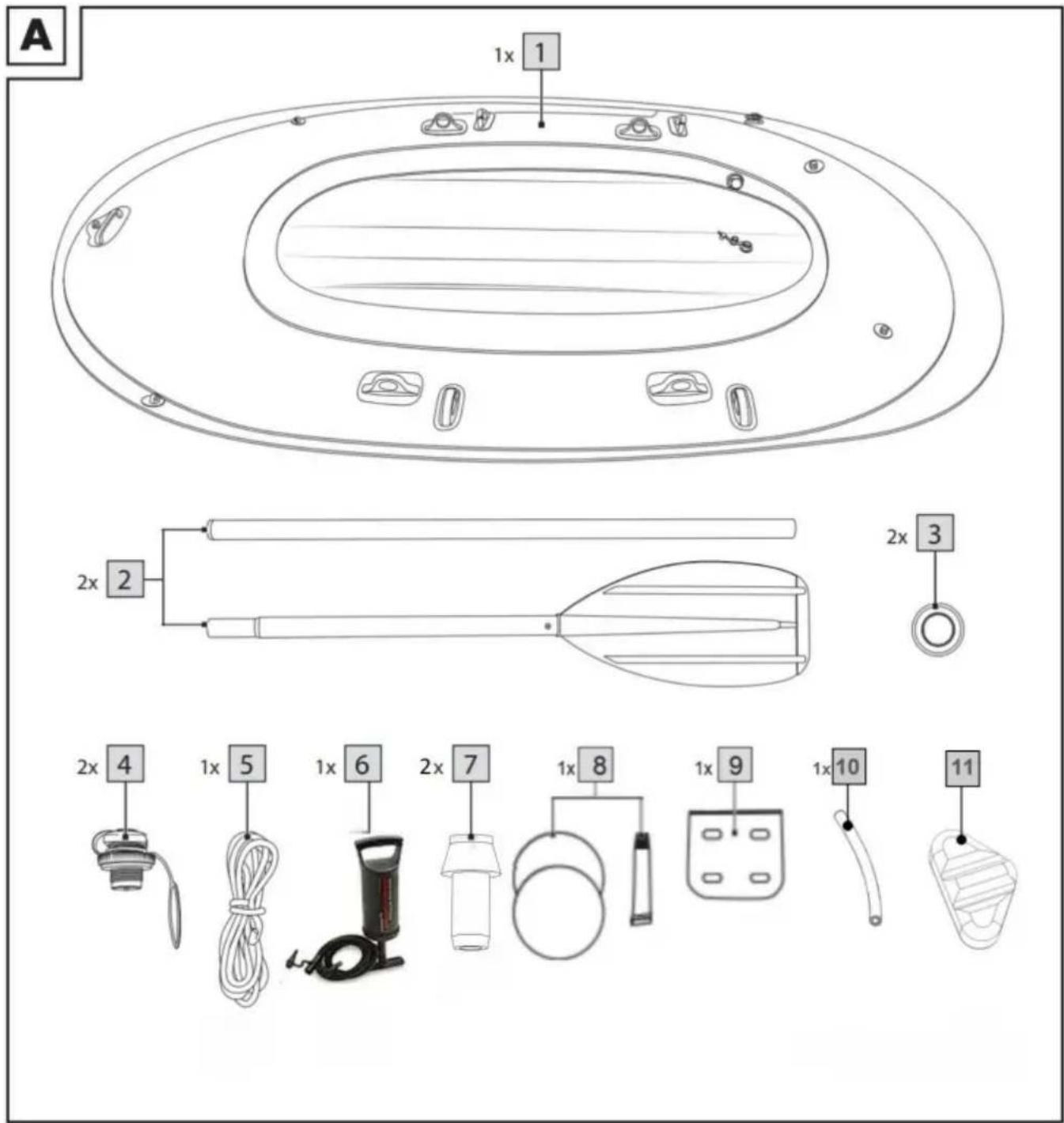

TILLBEHÖRSLISTA

INGEN BILD		NAMN ANTAL INGEN BILD				NAMN	QToch
A		Gummibåt 1		F		Pump	1
B		Skruvventil 2 G				FiskespöHållare	2
C		Paddla/snäpp Ringa	2	H		Kuggväska 1
		Sladdset	1	D		Reparationssats	1
		Vent Line	1	J		UppblåsbarSäten	0/2/3
Obs: De uppblåsbara sätena LH-18110, LH-18113, LH-18112, LH-18112-1 är 0, 2, 2, 3.

Följ de individuella stegen för montering i den angivna sekvensen tre luftkammare är inte uppblåsta i angiven ordning, tryck kanske ojämnt fördelat. Detta kan göra att jollen blir instabil och kan negativt påverka hur den manövrar. ä På

grund av produktens storlek bör den alltid monteras av två vuxna. ä Välj en plan och ren yta med tillräckligt med utrymme för att sprida ut båten.

Kontrollera att alla delar finns och är i gott skick.

ÿ Från och med andra gången du ställer in kärlet, se till att kontrollera det för ev skada, hål och revor och täta dem enligt beskrivningen i

ÿ avsnittet "Reparationer". När du väl är på vattnet kanske det inte går att reparera eventuella skador.

ÿ Blås inte upp luftkamrarna för mycket för att undvika att översträcka material. Se till att den uppblåsta jollen inte kommer i kontakt med stenar eller andra spetsiga föremål och skadas.

Kamrarna 1 och 3 av jollen är var och en utrustad med en gångad öppning för medföljande skruvventiler.4

1. Dra ventilhållaröglan öveden gängade öppningen ordentligt så att den vilar i spåret som är avsett för detta ändamål.
2. Vrid basen medurs in i den gängade öppningen.

Inflation

WARNING!

ÿ Se till att blåsa upp luftkamrarna i rätt ordning.

ÿ Det rekommenderade drifttrycket är 0,04 bar (= 40 mbar = 0,58 psi). Undvik överdriven uppblåsning av luftkamrarna eftersom det finns risk för översträcka eller till och med slita de svetsade

sömmarna. ä Använd vanliga fotpumpar eller dubbelslagshandpumpar med kompatibla adaptrar och manometer.

ÿ Använd inte en kompressor eller tryckluftsflaskor för att blåsa upp produkten. Detta kan skada produkten.

Blås upp luftkamrarna i följande ordning:

1. Säkerhetskammare med skruvventil 1.
2. Golvkammare med avstängningsventil 2.
3. Flotationskammare med skruvventil 3.

Obs: Luftkamrarna är markerade på jollen med motsvarande siffror(-)(Fig F).3

Fyller luftkamrarna

VIKTIG!

PVC-materialet kommer att sträcka ut lite när produkten är uppblåst för att första gången och kommer aldrig att återgå till sitt ursprungliga tillstånd. Tänk på att produktens egenskaper kan variera något beroende på vilken belastning den är

bär- och utetemperatur. ä Använd vanliga

fotpumpar eller dubbelslagshandpumpar med kompatibla adaptrar och manometer.

1. Säkerhetskammare med skruvventil.

1. Vrid bort locket på skruvventilen 4 genom att vrida den moturs (Fig. B).
2. Blås upp säkerhetskammaren tills den markerade mätremsan matchar temperatur på kontrollinjalen, Obs: Ta hänsyn till temperatur och övertryck När den ligger utanför kontrollskalan, släpp trycket.(Fig.G).
3. Vrid på locket 4c av skruvventilen genom att vrida den medurs.

Obs: Säkerhetskammaren 2. 1 borde inte vara helt uppblåst ännu.

Golvkammare med avstängningsventil

1. Öppna den övre delen av ventilkåpan (Fig. D).
2. Blås upp golvkammaren längre ^2 tills det känns fast vid beröring och det finns inga alla synliga veck i materialet.

Obs: När du trycker ned med tummen på luftkammaren ska den stilla ge något.

Obs: Om en kompatibel ventiladapter inte finns tillgänglig, ett speciellt ventilmembran gör det möjligt att fylla golvkammaren med en adapter i nästa storlek ner också.

1. Stäng ventilkåpan och tryck in ventilen genom att applicera lätt tryck (Fig. D).

3. Flotationskammare med skruvventil

1. Vrid av locket 4c på skruvventilen genom att vrida den moturs (Fig.B).
2. Blås upp flytkammaren tills mätremsan på identifieringen plattan är i samma skala som kontrollinjalen.
3. Vrid på locket på skruvventilen genom att vrida den medurs.

Obs: Flotationskammaren

3 liksom säkerhetskammaren bör nu 1 1 inte längrevara he 7. Detta är korrekt och det är tänkt att vara så här.

Montering av paddeln

Obs: Medan fartyget används på vattnet ska paddlarna inte tas bort från årlåsen går 1e, utan snarare måste förbli säkrad i årlåsen så att de inte förlorade (Fig. H)!

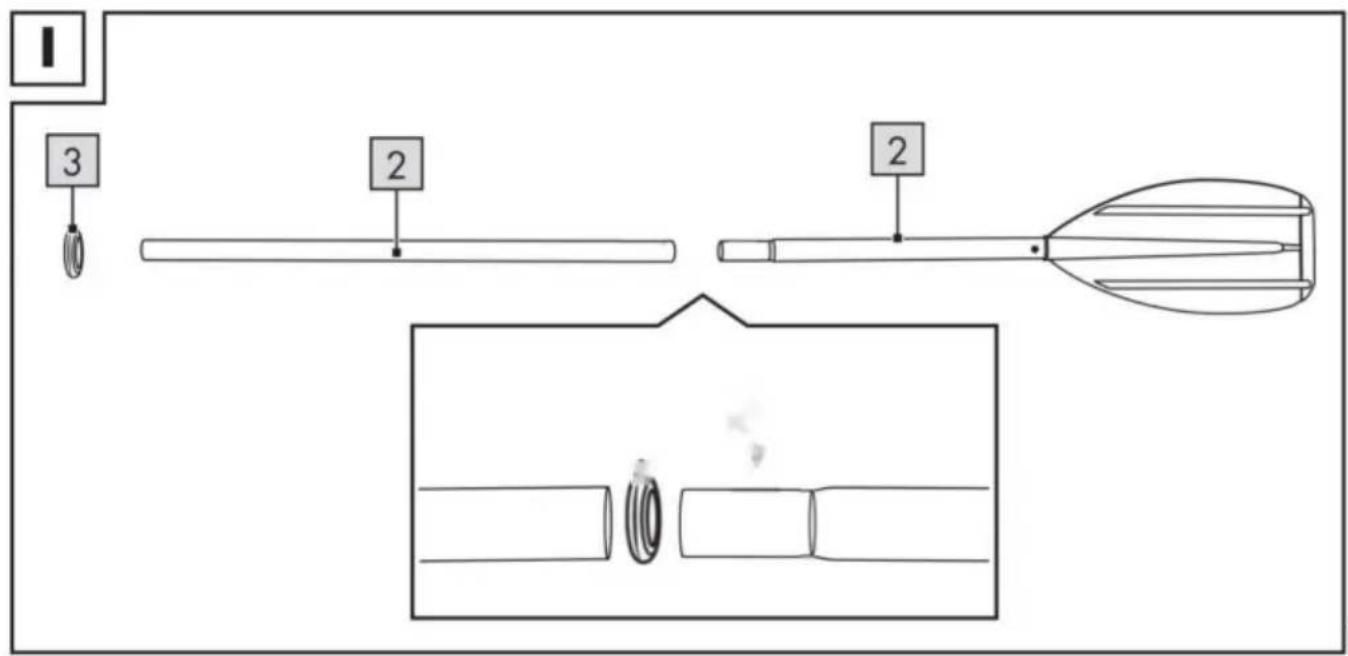

1. Anslut de två paddelaxlarna 2. Vridning av skoveltråden. (Fig. I).
2. Skjut änden av skaftet genom årlåset som glider på och säkra paddeln dropp-/snäppringen (Fig. J) 3
3. Upprepa denna process för den andra paddeln på andra sidan av kärlet.

Sladd (fig. H)

Fäst sladdarna 5 till öglorna på kärlet.

1. Börja vid aktern och trä snöret genom öglorna som är avsedda för detta syfte så sladden löper runt jollen.
2. Knyt sladden med en fyrkantig knut.

Ta bort paddeln från årlåset

1e.

Tömning av luft

Töm jollen på luft enligt följande:

1. För att tömma golvkammaren 2, dra ut den försänkta stoppventilen och öppna den nedre delen av ventilen (Fig. E).
2. För att tömma luftkammare med skruvventiler, skruva loss skruvventilerna från

bas och låt all luft komma ut (Fig. C).

Demontering av paddeln

1. Vrida skovelträden.
2. Dra isär de två paddelaxlarna.

Transport

1. Två personer ska alltid arbeta tillsammans för att flytta jollen och det ska de använd avspärrningen aktern samt bärhandtagets syfte (Fig. 1d) på fören för detta H).

2. Fäst paddeln i respektive paddelhållare (Fig. K).

1f på sidan av

Förvaring, städning

WARNING!

Använd endast vårdprodukter som inte innehåller syra eller bensin och aldrig använda silikonbaserade produkter.

Förvara alltid produkten torrt, rent och tömt i rumstemperatur och se till att det är utom räckhåll för gnagare.

Under lagring ska ventilerna alltid vara stängda. Förvara produkten platt till se till att den inte blir skev.

1. Rengör jollen noggrant efter varje användning genom att tvätta av den med färskvatte och mild tvål för att ta bort eventuella saltkristaller, sandkorn och annat mycket små partiklar. Låt det torka helt efteråt.
2. Se till att all luft har tryckts ut ur luftkamrarna.
3. Vik försiktigt ihop jollen.

Reparationer

WARNING!

Försök inte under några omständigheter reparera större skador själv. Du kan reparera mindre skador med den medföljande reparationssatsen.

1. Släpp ut all luft ur jollen och rengör motsvarande plats med en alkoholbaserad lösning. Ruga upp området runt revan eller hålet något med en en bit fint sandpapper.
2. Klipp en lapp av rätt storlek för att täcka det skadade området och som kommer att överlappa med 1,25 cm (0,49 tum) på alla sidor.
3. Applicera reparationslimmet på det drabbade området på jollen samt plåstret. Låta reparationslimmet torkar lite.
4. Använd ett mjukt föremål för att trycka plåstret på det drabbade området.

Obs: Se till att arbeta på en plan yta utan veck eller veck. Ta försiktigt eventuella luftbubblor genom att trycka ner med ett rundat föremål från insidan till utanför.

1. Vänta minst 12 timmar efter att reparationerna är klara innan du blåser upp jollen igen.

Förfogande

Kassera produkten och förpackningsmaterialet i enlighet med gällande bestämmelser lokala bestämmelser. Förpackningsmaterial såsom foliepåsar är inte lämpliga att vara ges till barn. Förvara förpackningsmaterialet utom räckhåll för barn.

Kassera produkterna och förpackningen på ett miljövänligt sätt sätt.

Återvinningskoden används för att identifiera olika material för återvinning.

Koden består av återvinningssymbolen - som är tänkt att återspegla återvinningscykel - och ett nummer som identifierar materialet. 3 års

begränsad garanti

Vad täcker denna garanti?

ÿ Garantin täcker: Skada, brott eller inoperabilitet på grund av defekt.ÿ Skador som inte orsakats av normalt slitage eller underlåtenhet att följa säkerheten och underhållsinstruktioner som finns i användarmanualen.

Vad täcks inte av garantin?

ÿ Garantin täcker inte skador orsakade av:
ÿ Normalt slitage på produkten, inklusive ömtåliga delar (som strömbrytare, glas, etc.);
ÿ Felaktig användning eller transport;
ÿ Bortse från säkerhets- och underhållsinstruktioner; Olyckor eller naturhandlingar (t.ex. blixtnedslag, eld, vatten, etc.);
ÿ Att manipulera produkten (som att ta bort locket, skruva loss skruvar etc.)

Följd- och oförutsedda skador omfattas inte heller av detta

garanti. Vissa stater tillåter dock inte uteslutning eller begränsning av

oförutsedda skador eller följdskador, så denna begränsning eller undantag kanske inte gäller till dig.

Adress : Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK

REP

Pooledas Group Ltd

Preston, Storbritannien

EC

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Tyskland

Tillverkad i Kina
