BRUKSANVISNING JG-250 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

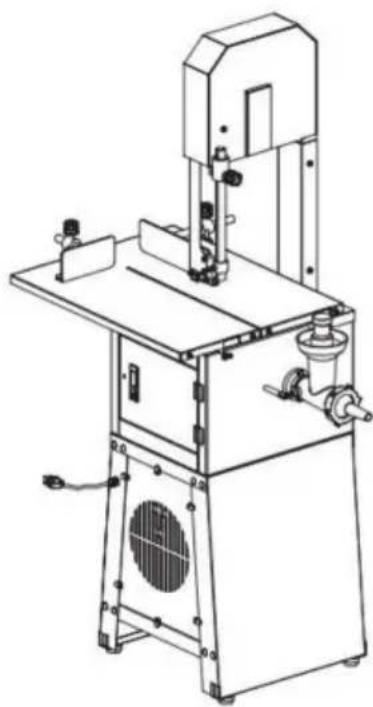

BENSÅGMASKIN

MODELL: JG-250

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och doser behöver inte nödvändigtvis täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

BENSÅGMASKIN

MODELL: JG-250

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Varning - För att minska risken för skada måste användaren läsa bruksanvisningen noggrant.

KORREKT AVFALLSHANTERINGDenna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EG. Symbolen som visar en soptunna korsad genom indikerar att produkten kräver separat avfallinsamling i Europeiska unionen. Detta gäller produkten och alla tillbehör märkta med denna symbol. Produktermärkt som sådan får inte kasseras med normala hushållsapparater avfall, men måste lämnas till en insamlingsplats för återvinning elektriska och elektroniska apparater

VIKTIGA SÄKERHETSÄTGÄRDER

WARNING:

Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer levereras med dessa elektriska apparater. Underlåtenhet att följa alla instruktioner listade nedan kan resultera i elektriska stötar, brand och/eller allvarliga skador.

1. Det ska inte stå något annat på disken.
2. Det finns inget onormalt fenomen efter att strömmen slagits på.
3. Den måste placeras på horisontalplanet för att undvika fara från skakning fram och tillbaka under användning.

4. Eftersom motorsågen roterar med hög hastighet är det också nödvändigt att utveckla vanan att stänga av strömbrytaren när operationen är upphängd. Anslut inte nätsladden till uttaget när den inte används.
   Dra ur nätsladden efter användning och före rengöring eller underhåll.

5. Om järnspik eller andra metallföremål ingår i de skurna föremålen kommer det att göra det orsaka taggiga sprickor eller skador. Så var uppmärksam på skärningen ytan under drift för att säkerställa säkerheten på arbetsplatsen.

6. Koppla ur strömmen till maskinen innan du rengör, monterar eller

demontering.

1. Placera inte produkten inom räckhåll för barn. Barn borde vara det övervakas för att säkerställa att de inte leker med apparaten.

2. Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist av erfarenhet och kunskap om de har fått handledning eller instruktioner angående användning av apparaten på ett säkert sätt och förstå de inblandade farorna. Barn får inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan tillsyn.

3. Koppla inte ur maskinen innan den slutar fungera.

4. Om nätsladden är skadad måste den bytas ut av tillverkaren, serviceombud eller liknande kvalificerade personer för att undvika fara.

5. Elektrisk stöt Fara! Icke-professionell personal är förbjuden att reparera produkterna. Annars kan det leda till elektriska stötar. När fel inträffar, bör de åtgärdas av kvalificerad underhållspersonal.

6. WARNING! Att sätta huvudkroppen i vattnet för att rengöra är strikt förbjuden. Det går bara att skrubba med en våt handduk. Maskinen måste vara kyls ordentligt innan rengöring.

7. Kontrollera att den specificerade matningsspänningen i produkten är överensstämmer med matningsspänningen (endast AC).

8. Undvik skada på nätsladden. Kläm inte, böj eller friktion; behåll den borta från värmekällor och öppen eld. Nätsladden vidrör inte bladet.

9. Nätsladden ska läggas i fäste. Dra inte i nätsladden och gör produkten faller, vilket kan orsaka skada.

10. Använd inte produkten på våt underlag. Rör inte produkten eller nätsladden med våta händer.

11. Ta inte isär produkten efter behag. Låt inte heller något komma in eller sätt i produkten, vilket kan orsaka skada.

12. Endast tillbehör som säljaren eller tillverkaren tillhandahåller får användas till produkten. Vi ansvarar inte för eventuella fel som orsakas av användning tillbehör från andra tillverkare som inte täcks av garantin.

13. Använd inte produkten på ojämna, fuktiga, inte värmebeständiga ytor

för att undvika skador eller fel.

1. Placera inte produkten direkt på elden eller nära källan
   brand. Annars kommer produkten att skadas eller till och med leda till fara.
2. När kontakten är ansluten till uttaget måste den sättas i
   avsluta. Annars kommer det att göra att komponenterna överhettas och brinner pga dålig kontakt.
3. Lämna inte produkten att fungera utan att någon tittar. Om maskinen
   är överhettad, vänligen sluta arbeta omedelbart och koppla ur strömmen.
4. När en del av produkten är övertänd, använd inte direkt vatten för att
   släcka elden. Använd en våt trasa för att täcka brandplatsen.
5. Förvara plastpåsarna och låt inte barn leka med dem
   för att förhindra risk för kvävning.
6. Det är förbjudet att placera maskinens huvuddel och nätsladden
   i vilken vätska som helst.
7. Öppna INTE lådans lucka; händerna är strängt förbjudna från
   vidrör sågbladet medan maskinen är igång.

SPARA DESSA INSTRUKTIONER

Rengöring

Maskinen måste städas upp efter färdigställandet eftersom köttet

rester och skum som fästs på kroppen kommer inte att vara hygieniskt under lång tid.

Nästa gång du använder den ökar ljudet och sågbladet är lätt

skadad.

SÅGBLADSKYDD

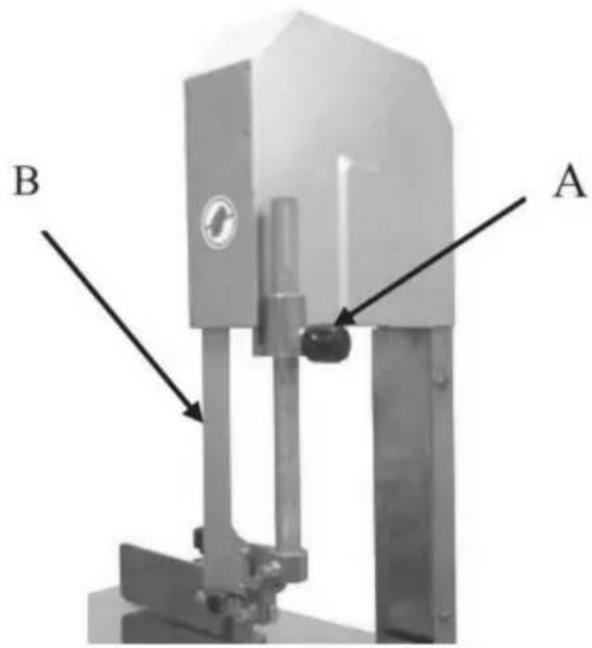

Skyddskåpa (Fig.1B) kan flyttas upp och ner beroende på

köttets tjocklek. Använd knappen (A) för att justera sågutrymmet. Dra

ner på locket när du sågar tunt kött. Dra upp locket vid sågning

tjockt kött. Det kommer att förhindra att händerna skadas.

B A

Figure 1

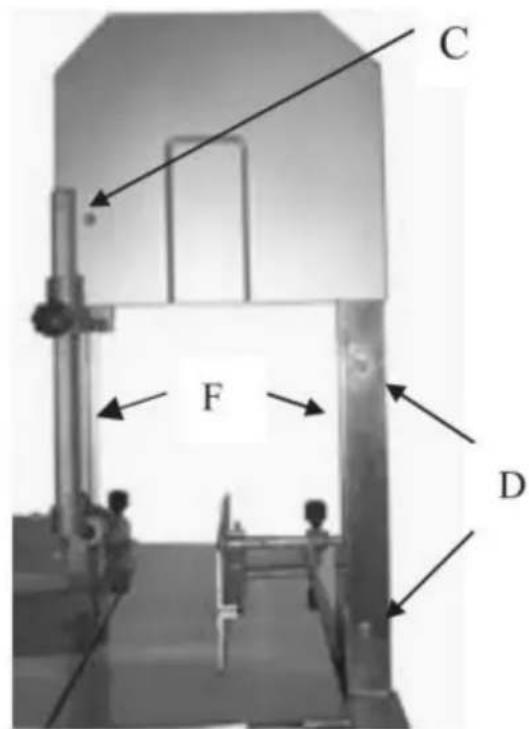

BORTTAGNING AV SKYDDSKÅPET

1. Lossa skruven på frontluckan. Fig. 2C.
2. Lossa de fyra skruvarna på balkens två sidor (Fig 2D) Ta bort lock (Fig2F).
3. Lossa de två skruvarna på den bakre luckan Fig 3E
4. Ta bort skyddskåpan. Fig 3G.

C F D

Figure 2
G

Lossa muttern som visas i Fig. 4A, byt sedan ut eller justera sågbladet.

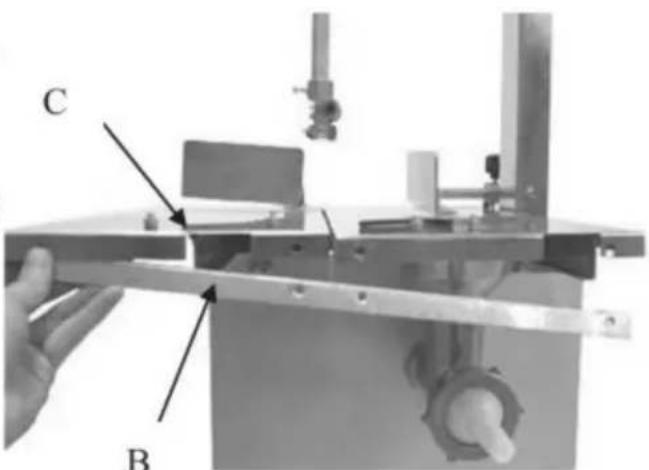

För att ta bort bordet.

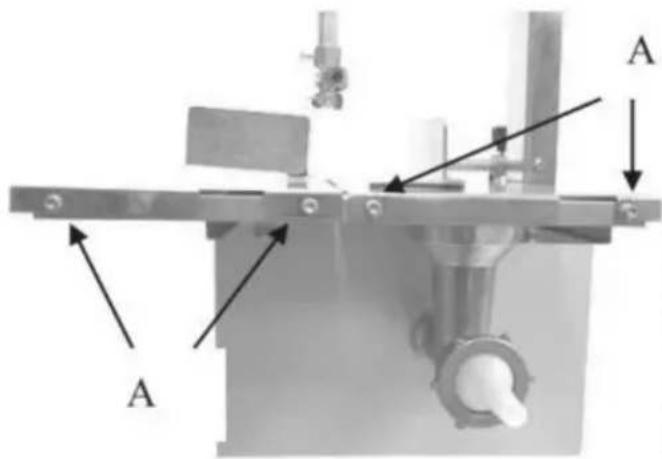

1. Lossa de 4 skruvarna på bordssidan. Fig 5A
2. Ta bort fixeringsplattan. Fig 6B
3. Skjut bordet och ta av det. Fig. 6C

A A

Figure 5

C B

Figure 6

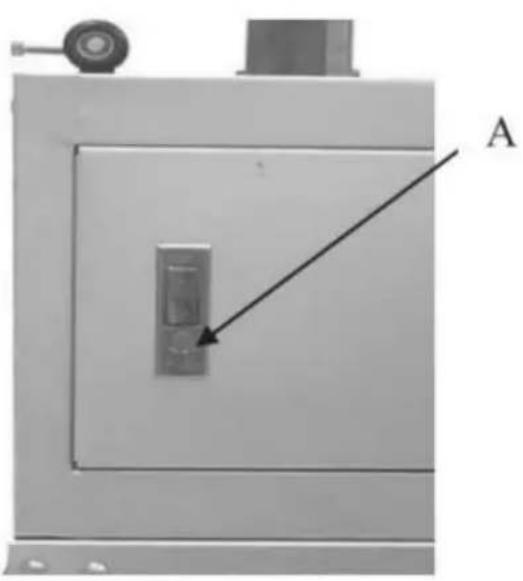

TRYCKKNAPP

Tryck på den röda knappen (Fig.7A), öppna luckan för att rengöra, inspektera eller underhålla

efter användning av kötthackare.

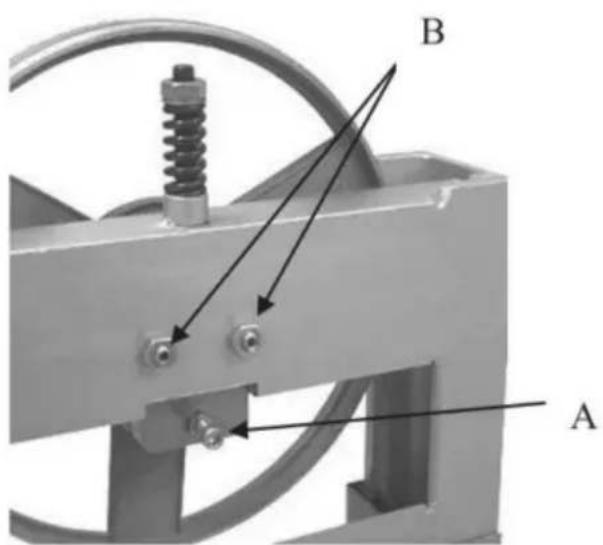

1. Lossa skruven. Fig 8A.
2. Justera de två muttrarna (Fig 8B) tills bladet följer hjulets mitt.
3. Fäst skruvarna Fig8A.

B A

Figure 8

ÖVRE BLAD FAST SÄTE

Efter bladet är vertikalt justerat.

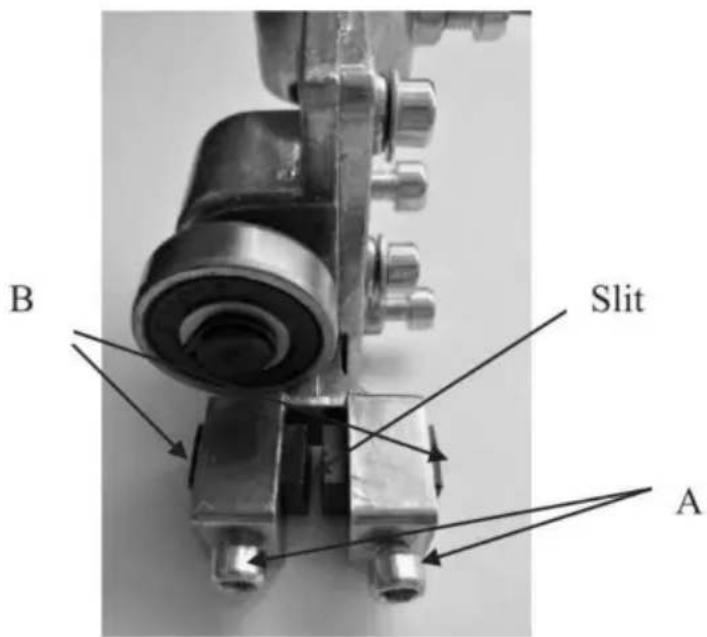

1. Lossa två skruvar (fig 9A) och flytta de två insatserna (fig 9B) för att göra en visst utrymme för att sätta in sågbladet i slitsen på det fasta sätet för det övre bladet

2. Dra åt skruven (fig 9A)

B Slit A

Figure 9

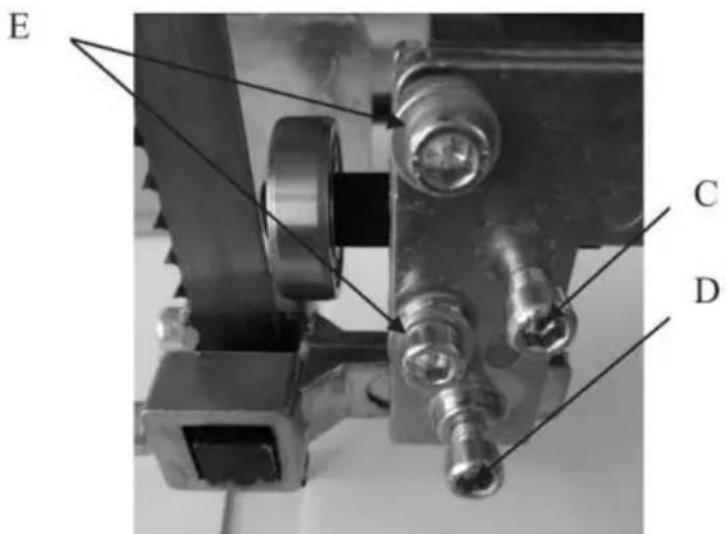

1. Lossa skruven (Fig 10C) för att justera lagerpositionen. Se till att lagret ligger så nära bakkanten av bladet som möjligt. Lagren ska ha ett spel på 1/32" med bladet. Dra sedan åt skruven efter justering.

2. Lossa skruven (fig 10D) för att justera bladstyrningen. Se till att bladet är i mitten av slitsen. Och dra åt skruven igen (Fig 10D)

E C D

Figure 10

1. Efter justering, fäst sedan bladskyddet i fästet genom att dra åt de två skruvarna (Fig 10E)

NEDRE BLAD FAST SJÖ

TAtter att bladet justerades vertikalt:

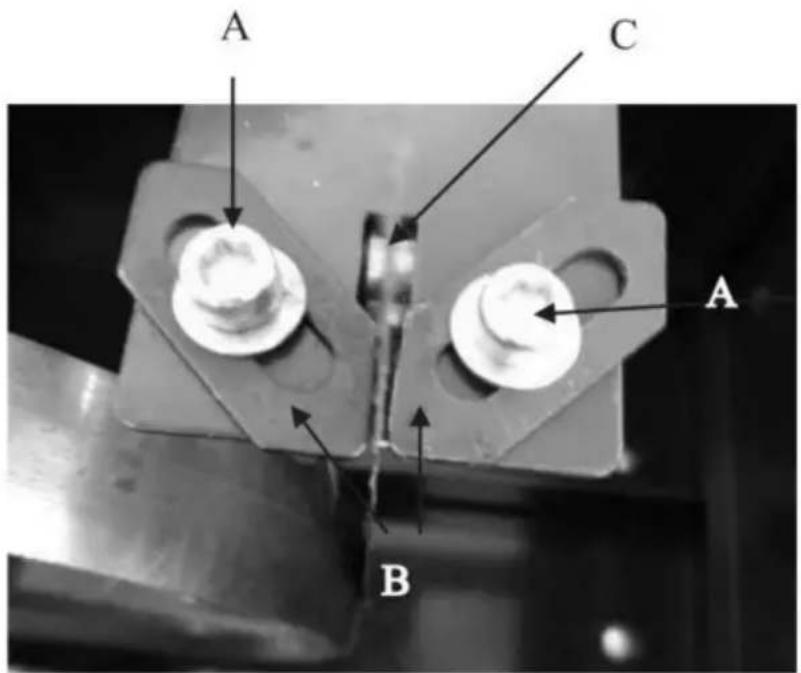

1. Lossa två skruvar (Fig. 1IA). För att justera de två styrplattorna (Fig. 1IB), gör ett rimligt utrymme för att föra in bladet i skåran. (Fig. 11C)

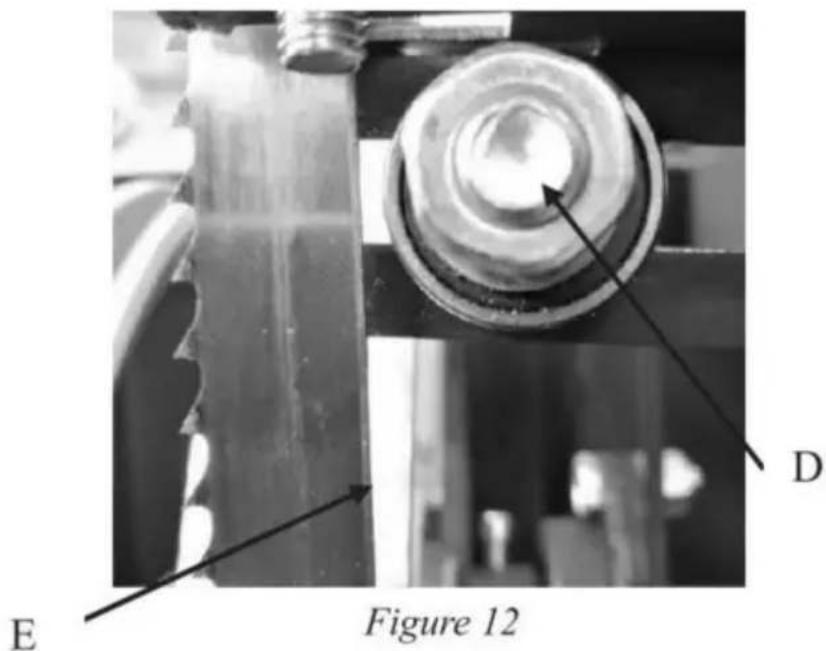

2. Lossa skruven (fig 12D) på lagret.
3. Justera lagerpositionen så nära bakkanten som möjligt blad.(Fig 12E)
4. Skruva fast skruvarna igen.

A C A B

Figure 11

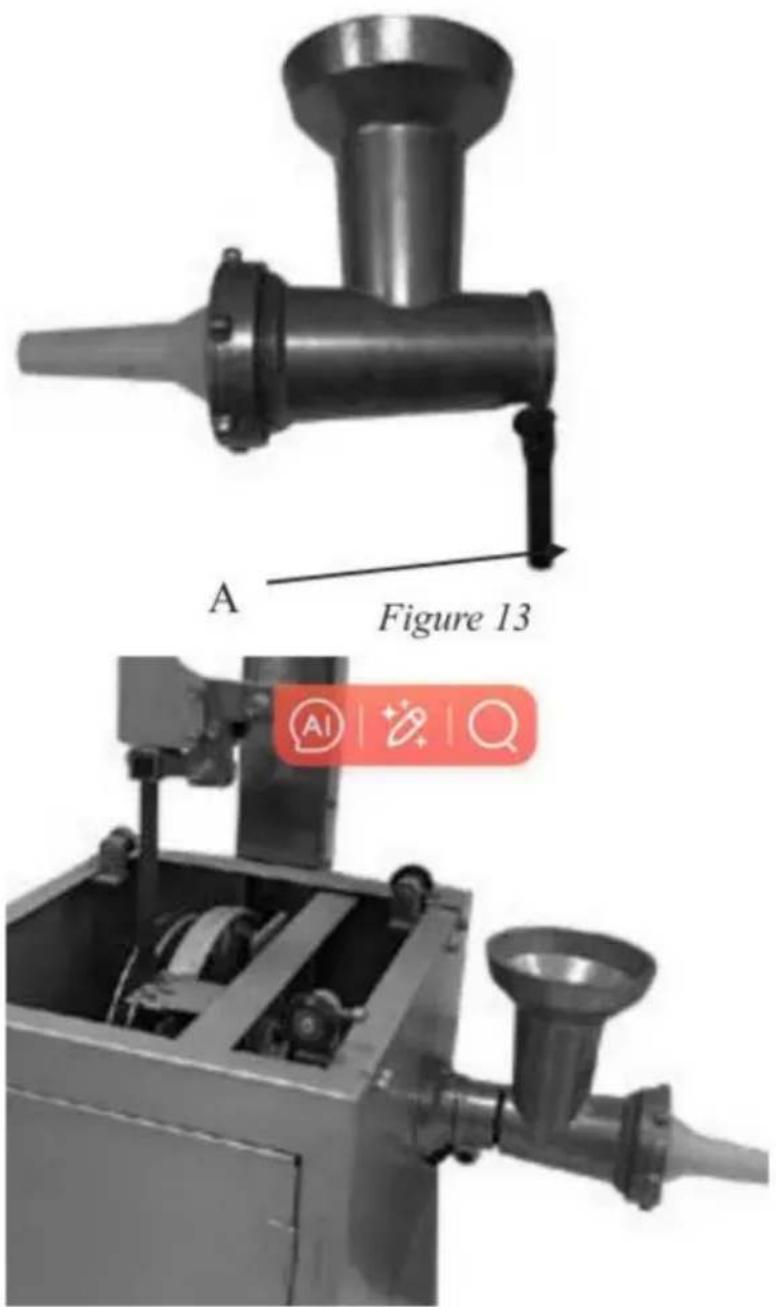

1 Lossa handtaget (bild 13A)
2 Sätt in kvarnens kropp i sätet och dra åt handtaget.(Fig.14)

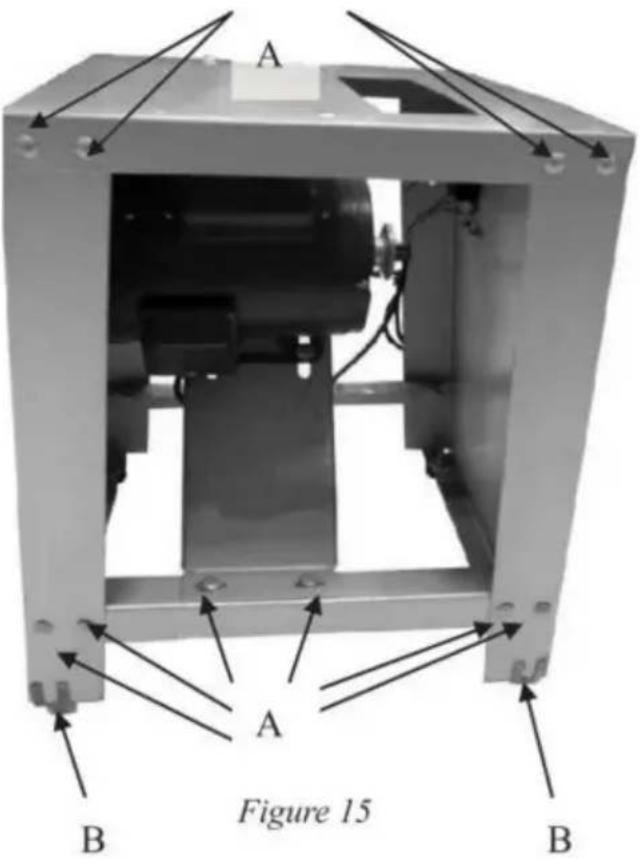

Använd skruvarna (fig 15A) för att montera stativet som fig 15. Och fäst motorn i stativet.

A A Figure 15 B B

Montera de fyra gummikuddarna (bild 6) på stativets fyra hörn (bild 5B) för att minska vibrationerna.

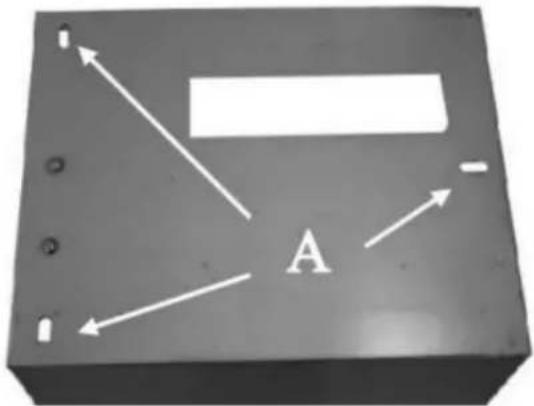

Det finns tre elliptiska hål (Fig 17A) på toppen av stativet. Justera sågkroppen för att fixera stativet. Och använd de långa bultarna genom de tre hålen för att dra åt sågkroppen med stativet.

(I) Justering av kilremsspänning.

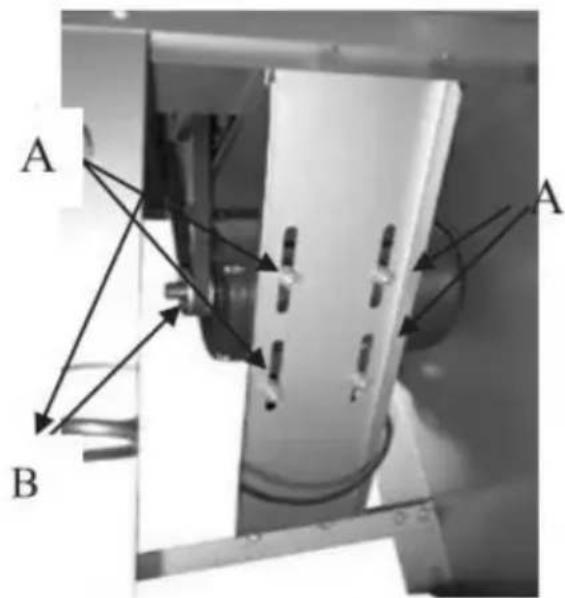

1. Sätt in kilremmen i de två remskivorna.(Fig 18B)
2. Lossa de fyra skruvarna.(Fig 18A)
3. Justera motorerna till rätt läge.
4. Fäst de fyra skruvarna.

A A B

Figure 18

(II) Justering av kilrem vertikal

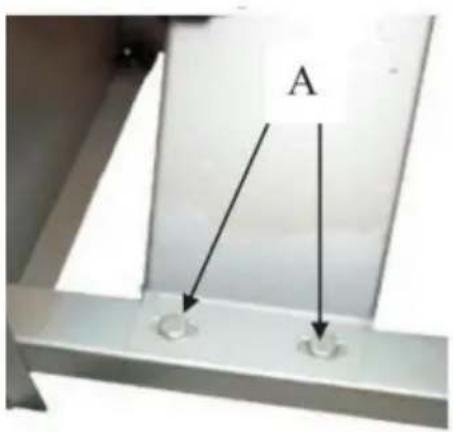

Om kilremmen inte är vertikal (remskivorna inte är inriktade), lossa de två skruvarna (Fig 19A) för att justera motorns fasta plåt. Fäst dem sedan igen.

A

Figure 19

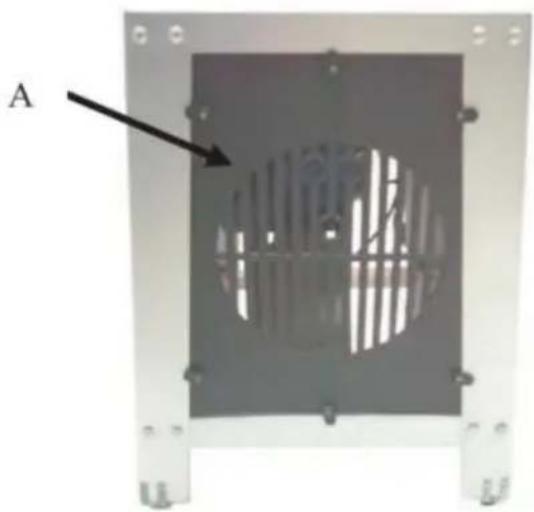

Efter justering, montera skyddsstängsel (Fig20A) på stativet

Stjärnbrytaren är placerad på ovansidan av stålstativet (fig. 21)

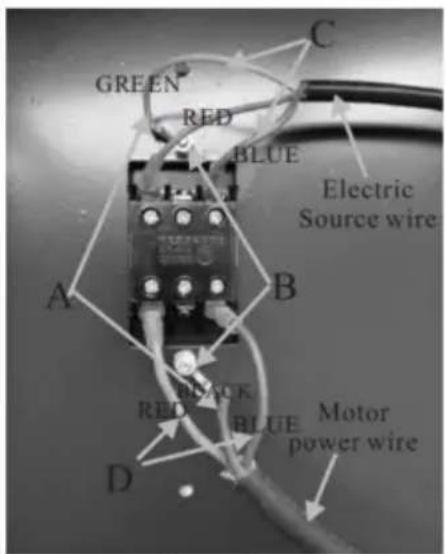

visar jordledningarna, den är fäst vid stativet med två skruvar (Fig 22B). Fig 22C visar strömkällans ledningar. Fig 22D visar motorkraftskabeln.

GREEN RED BLUE C Electric Source wire A B BLACK RED BLUE Motor power wire D

Figure 22

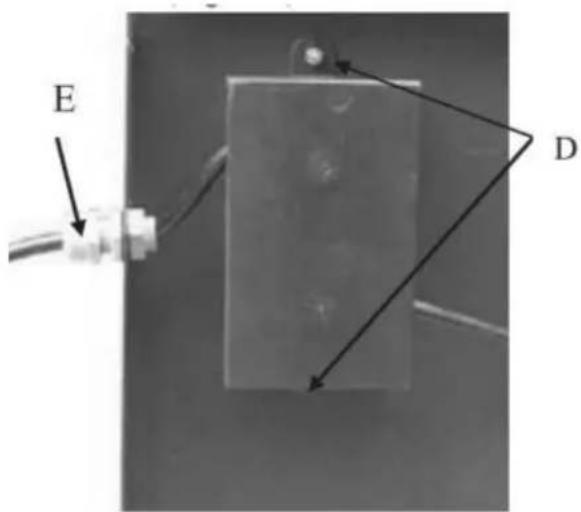

Efter att ha anslutit kablarna till strömbrytaren, fixera kopplingsboxen så att den täcker strömbrytaren på stativet med de två skruvarna.(Fig.23D)

E D

Figure 23

Efter att ha fixerat kopplingsboxen, fäst kabelklämman genom att vrida på locket. (Fig. 23E)

MONTERING AV GUIDE WHEES OCH BORD

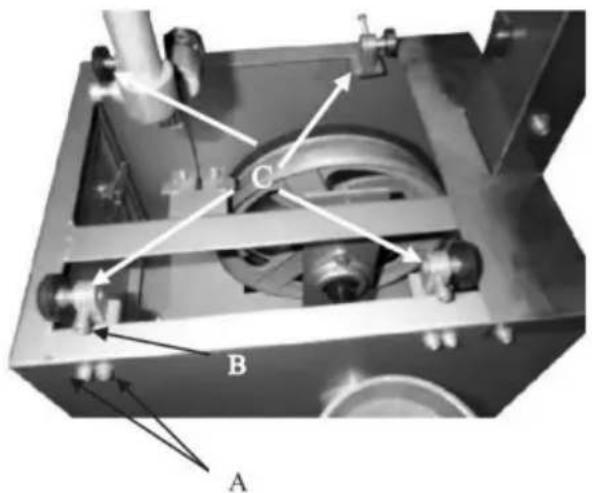

1. Använd sexkantsskruvarna (fig 24A) för att fixera de fyra styrhjulen (fig 24C)

2. Lossa bulten (Fig 24B) för att justera hjulpositionen.

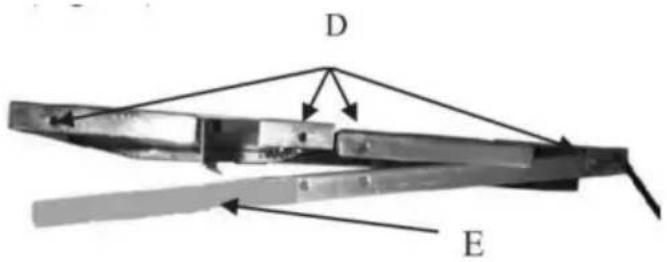

1. Lossa de fyra skruvarna (Fig 25D) för att flytta fixeringsplattan. (Fig26E)

D E

Figure 25

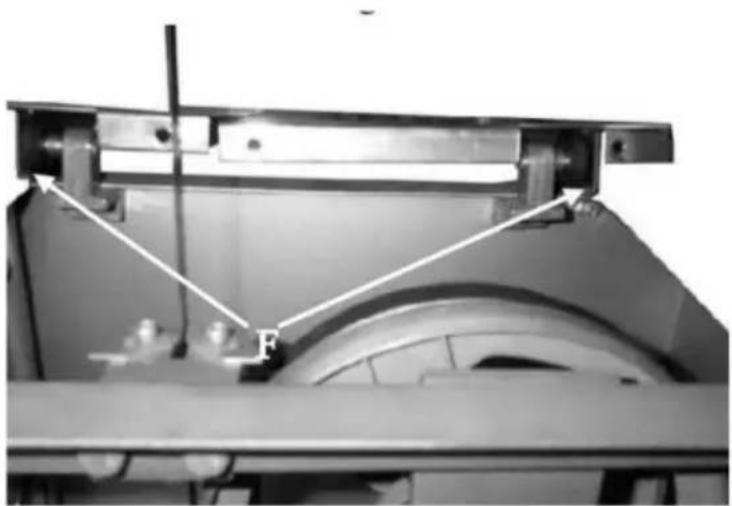

1. Under arbetsbordet finns två skenor (Fig26F). Längs rälsen, skjut bordet, få skenan att röra sig på de fyra styrhjulen.

1. Använd de fyra skruvarna för att montera fixeringsplattan i bordet. (Fig 5A)

MONTERING AV STÄNGSEL OCH PUSHER

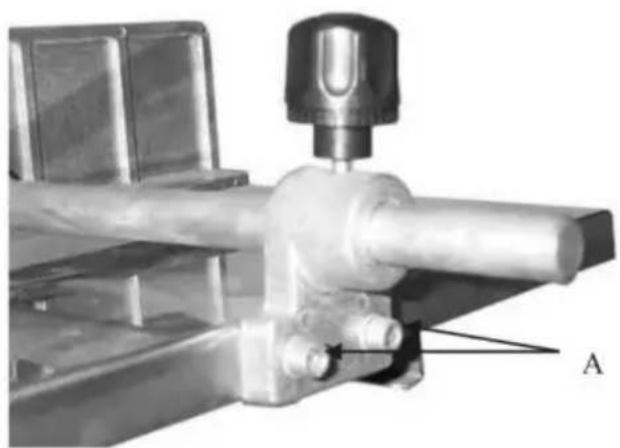

Med hjälp av Fig. 27 & Fig. 28 som referensbilder för att montera de två fästena med skruvar. (Fig. 27 A) på arbetsbordet.

Rengör bladet, bordet och köttfärsen med vatten efter användning av maskinen. Öppna skyddslocket för rengöring om det behövs. Använd matningsolja på de delar som lätt blir rostiga för att undvika att utveckla rost. Håll maskinen ren hela tiden och var uppmärksam på arbetsmiljön för att undvika olyckor.

Delarlista

Se tabell över reservdelar under monteringen.

Inga.	Beskrivning	Specifikationer	Antal.	Bild
1 rörkontakt		N/A	1
2	Köttkvarn Kropp	N/A	1
3	Köttkvarn Låsspak	N/A	1
4	Plugga köttet Stick	N/A	1
	Täcka5	N/A	1
6	Sågblad Skyddsanordning	N/A	1
7	Justerbar Stöd	N/A	1
8	Stängselguide	N/A	1
9	Staket	N/A	1
10	Pusher Guide	N/A	1
11	Påskjutare	N/A	1
12	Tabell	N/A	1
13	Bordsstöd	N/A	1
14	Övre omslag	N/A	1
15	Motor	N/A	1
16	Åtkomstpanel	N/A	2
17	Vänster sidoplatta	N/A	1
18	Gummifötter	N/A	4
19 Stödplatta		N/A	2
20	Motorstöd Tallrik	N/A	1
21 Stödplatta		N/A	1
22	Åtkomstpanel Låsa	N/A	12
23	Brytarskydd	N/A	1
24 Höger sidoplatta		N/A	1
B1	Hylsskruv	M6*20	4
B2	Bricka	6 mm	8
B3	Hylsskruv	M4*10	1
B4	Hylsskruv	M6*10	4
B5	Skruva	M8*25	7
B6	Bricka	8 mm	27
B7	Låsbricka	8 mm	27
B8	Mutter	M8	26
B9	Bult	M8*16	20
B10	Mutter	M4	4	[CWSG]
B11	Låsbricka	4	4
B12	Bricka	4	4
B13	Skruva	M4*12	4
B14	Växla	N/A	1
B15	Kabel	N/A	1
B16	Kabelbussning	M16x1,5	1
B17	Kabeljord	N/A	1
B18	Skruva	ST2,9x9,5	12

Steg 1

Montering av motorlåda
1-1	1-2
1-3	1-4
	1-61-5
1-7	1-8

Steg 2

Montering av växellådshus och motorhus
2-1	2-2
	2-3

Steg 3

Montering av triangelbälte
3-1	3-2
	3-3

Steg 4

Montering av sågblad
4-1	4-2
	4-3

Steg 5

Montering av fästanordning för sågklinga
5-1	5-2
5-3	5-4

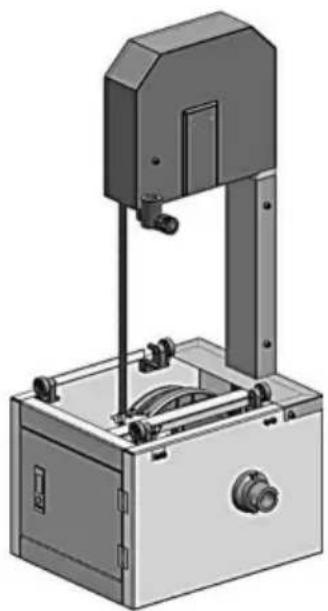

Steg 6

Montering av bensågmaskinens lock
6-1	6-2
6-3	6-4

Steg 7

Montering av motorväxelplatta

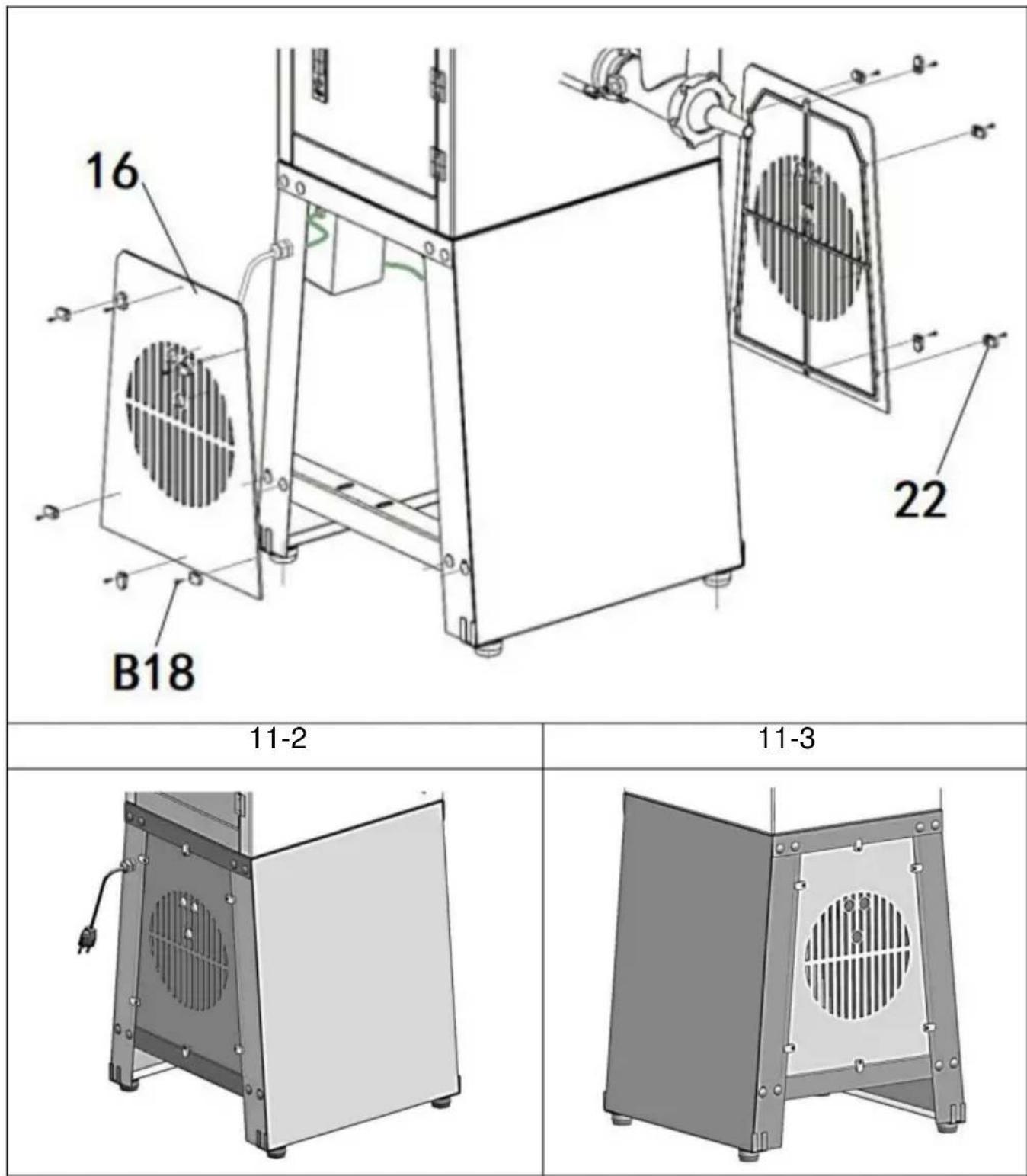

11-1

16 B18 22 11-2 11-3

Steg 12

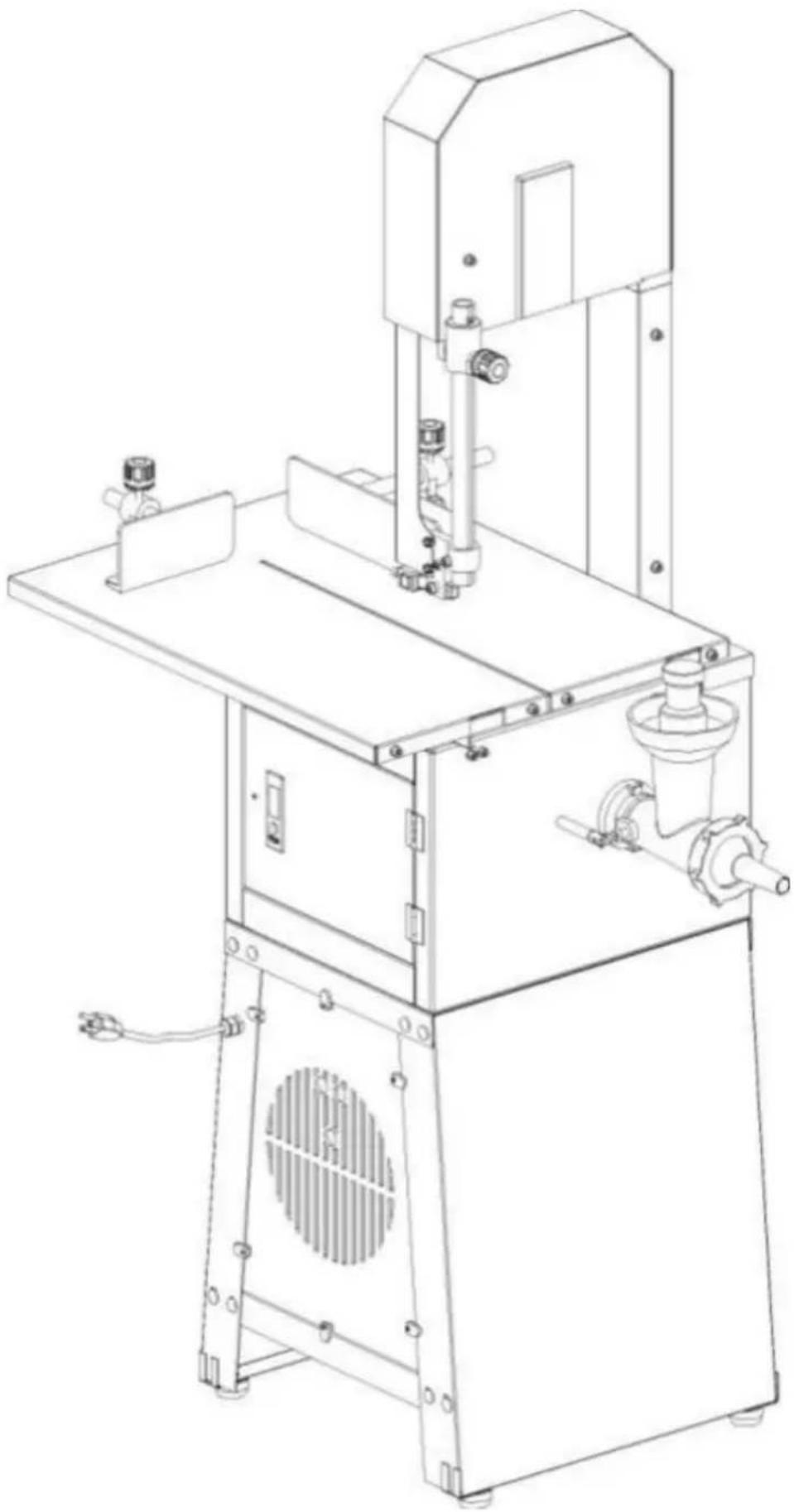

Explosiv vy
