GEBRUIKSAANWIJZING JG-250 Vevor

Wij blijven ons inzetten om u gereedschap te bieden tegen een concurrerende prijs. "Bespaar de helft", "Halve prijs" of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigt slechts een schatting van de besparingen die u zou kunnen opleveren als u bepaalde tools bij ons koopt, vergeleken met de grote topmerken, en doseringen betekenen niet noodzakelijkerwijs dat ze alle categorieën van aangeboden tools dekken door ons. U wordt er vriendelijk aan herinnerd om bij het plaatsen van een bestelling bij ons zorgvuldig te verifiëren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

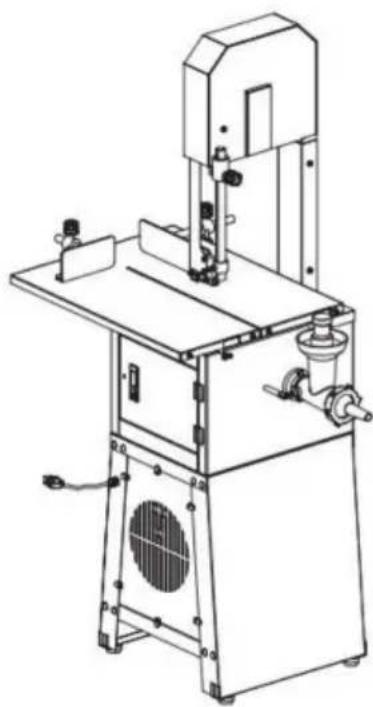

BEENZAAGMACHINE

MODEL: JG-250

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op:

Technische ondersteuning en e- garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle handleidingen zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

Waarschuwing-Om het risico op letsel te verminderen, moet de gebruiker dit lezen gebruiksaanwijzing zorgvuldig.

CORRECTE VERWIJDERING

Dit product valt onder de bepalingen van de Europese richtlijn

2012/19/EG. Het symbool met een gekruiste kliko

through geeft aan dat het product gescheiden afval vereist

collectie in de Europese Unie. Dit geldt voor het product

en alle accessoires gemarkeerd met dit symbool. Producten

als zodanig gemarkeerd mogen niet bij het normale huishoudelijke afval worden weggegooid

afval, maar moet naar een inzamelpunt worden gebracht voor recycling

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties

meegeleverd met deze elektrische apparaten. Het niet opvolgen van alle instructies

hieronder vermeld kan leiden tot elektrische schokken, brand en/of ernstig letsel.

1. Er mag niets anders op het aanrecht staan.

2. Er is geen abnormaal verschijnsel nadat de stroom is ingeschakeld.

3. Het moet op het horizontale vlak worden geplaatst om gevaar door schudden te voorkomen

heen en weer tijdens gebruik.

1. Omdat de kettingzaag met hoge snelheid ronddraait, is dit ook noodzakelijk

ontwikkel de gewoonte om de schakelaar uit te zetten wanneer de bediening bezig is

opgeschort. Steek de stekker niet in het stopcontact wanneer deze niet in gebruik is.

Haal de stekker uit het stopcontact na gebruik en vóór het schoonmaken of

onderhoud.

1. Als er ijzeren spijkers of andere metalen voorwerpen in de uitgesneden voorwerpen zitten, zal dat wel het geval zijn

scherpe scheuren of schade veroorzaken. Let dus op het snijden

oppervlak tijdens gebruik om de veiligheid op de werkplek te garanderen.

1. Haal de stekker van de machine uit het stopcontact voordat u deze schoonmaakt, monteert of schoonmaakt

demonteren.

1. Plaats het product niet binnen het bereik van kinderen. Kinderen zouden dat moeten zijn onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.
2. Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebreken van ervaring en kennis als zij onder toezicht staan of

instructies over het veilige gebruik van het apparaat en dat u deze begrijpt de gevaren die daarmee gepaard gaan. Kinderen mogen niet met het apparaat spelen. Schoonmaak en gebruikersonderhoud mag niet door kinderen zonder toezicht worden uitgevoerd.

1. Koppel de machine niet los voordat deze stopt met werken.
2. Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, serviceagent of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen.
3. Gevaar voor elektrische schokken! Het is verboden voor niet-professioneel personeel de producten repareren. Anders kan dit leiden tot een elektrische schok. Wanneer Als er storingen optreden, moeten deze worden verholpen door gekwalificeerd onderhoudspersoneel.
4. WAARSCHUWING! Het is strikt noodzakelijk om het hoofdgedeelte in het water te leggen om schoon te maken verboden. Het kan alleen worden geschrobd met een natte handdoek. De machine moet dat zijn grondig afgekoeld voordat u het schoonmaakt.
5. Controleer of de opgegeven voedingsspanning in het product aanwezig is consistent met de voedingsspanning (alleen AC).
6. Voorkom schade aan het netsnoer. Niet knijpen, buigen of wrijving; houd het uit de buurt van warmtebronnen en open vuur. Het netsnoer raakt elkaar niet het mes.
7. Het netsnoer moet plat worden gelegd. Trek niet aan het netsnoer en maak het product valt, wat schade kan veroorzaken.
8. Gebruik het product niet op natte grond. Raak het product niet aan of stekker van het netsnoer met natte handen.
9. Demonteer het product niet naar eigen inzicht. Laat ook niets binnenkomen of in het product steken, wat schade kan veroorzaken.
10. Alleen accessoires die door de verkoper of fabrikant ter beschikking worden gesteld, kunnen worden gebruikt het product. Wij zijn niet verantwoordelijk voor eventuele storingen veroorzaakt door gebruik accessoires van andere fabrikanten die niet onder de garantie vallen.
11. Gebruik het product niet op oneffen, vochtige en niet hittebestendige oppervlakken

om schade of defecten te voorkomen.

1. Plaats het product niet direct op het vuur of in de buurt van de bron van de brand vuur. Anders wordt het product beschadigd of ontstaat er zelfs gevaar.
2. Wanneer de stekker in het stopcontact zit, moet deze in het stopcontact worden gestoken einde. Anders zullen de componenten oververhit raken en verbranden slecht kontakt.
3. Laat het product niet werken terwijl niemand toekijkt. Als de machine oververhit raakt, stop dan onmiddellijk met werken en haal de stekker uit het stopcontact.
4. Als een deel van het product in brand staat, gebruik dan niet direct water doof het vuur. Gebruik een natte doek om de brandlocatie af te dekken.
5. Bewaar de plastic zakken en laat kinderen er niet mee spelen om verstikkingsgevaar te voorkomen.
6. Het is verboden om het hoofdgedeelte van de machine en het netsnoer te plaatsen in welke vloeistof dan ook.
7. Open de kastdeur NIET; de handen zijn ten strengste verboden door het zaagblad aan te raken terwijl de machine in werking is.

BEWAAR DEZE INSTRUCTIES

Schoonmaak

De machine moet na oplevering worden opgeruimd omdat het vlees resten en schuim die aan het lichaam vastzitten, zullen lange tijd niet hygiënisch zijn. De volgende keer dat u het gebruikt, neemt het geluid toe en gaat het zaagblad gemakkelijk beschadigd.

ZAAGBLADENBESCHERMDEKSEL

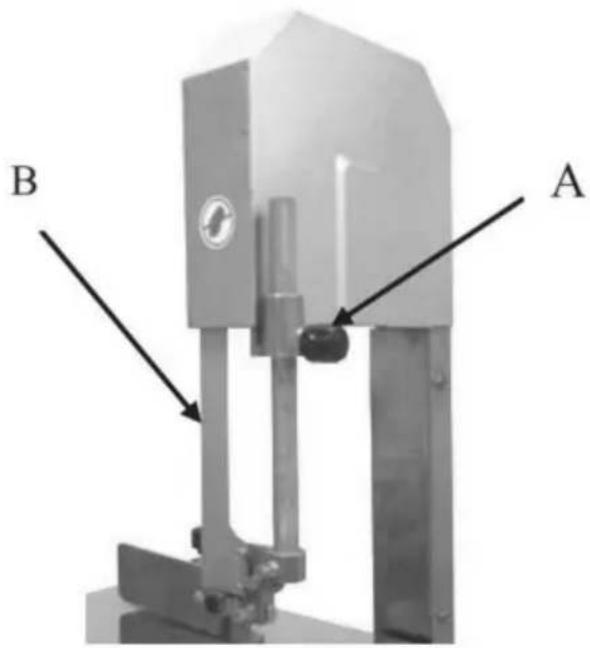

De beschermkap (Fig.1B) kan afhankelijk van de situatie omhoog en omlaag worden bewogen dikte van het vlees. Gebruik de knop (A) om de zaagruimte aan te passen. Trekken langs de deksel wanneer u dun vlees zaagt. Trek de afdekking omhoog tijdens het zagen dik vlees. Het voorkomt dat handen gewond raken.

B A

Figure 1

DE BESCHERMKAP VERWIJDEREN

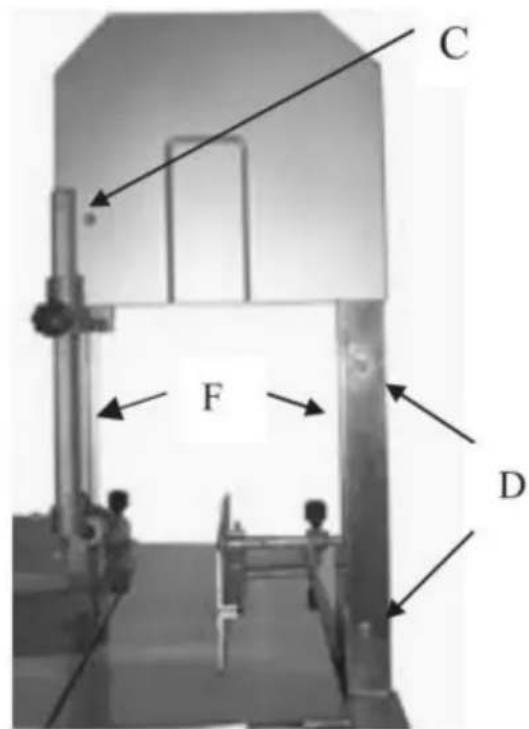

1. Draai de schroef op de voorklep los. Afb.2C.
2. Draai de vier schroeven aan de twee zijden van de ligger los (Fig. 2D). Verwijder de deksel (Fig2F).
3. Draai de twee schroeven op de achterklep los, Fig. 3E
4. Verwijder de beschermkap. Afb. 3G.

C F D

Figure 2
G

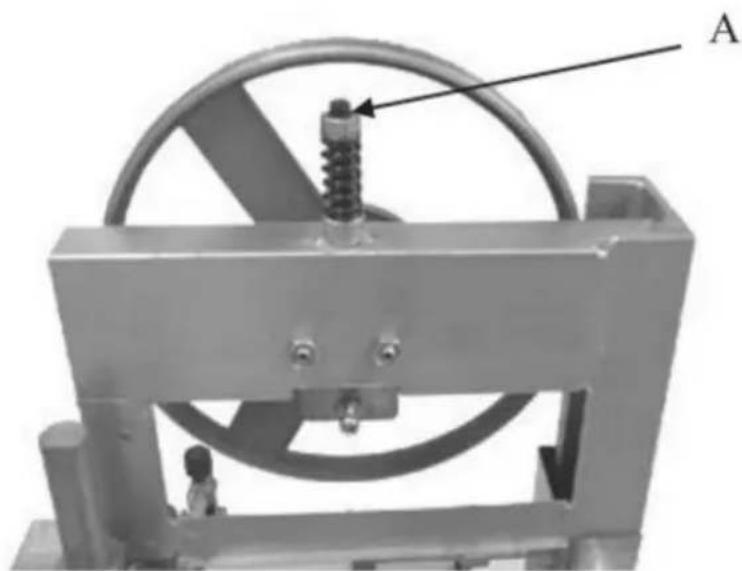

Draai de moer los zoals weergegeven in Afb. 4A en vervang of stel het zaagblad af.

Om de tafel te verwijderen.

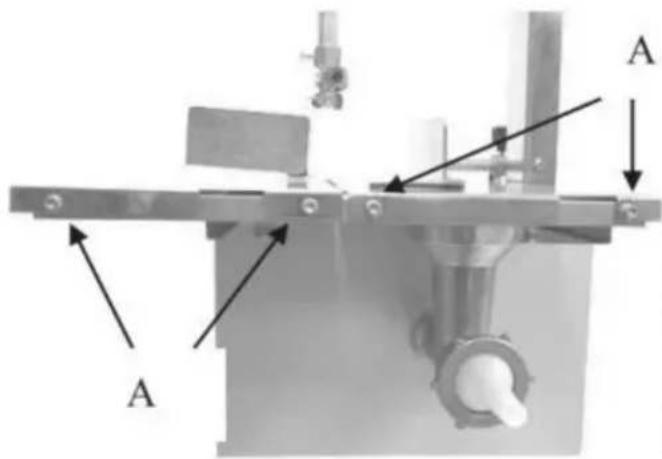

1. Draai de 4 schroeven aan de tafelzijde los. Afb. 5A

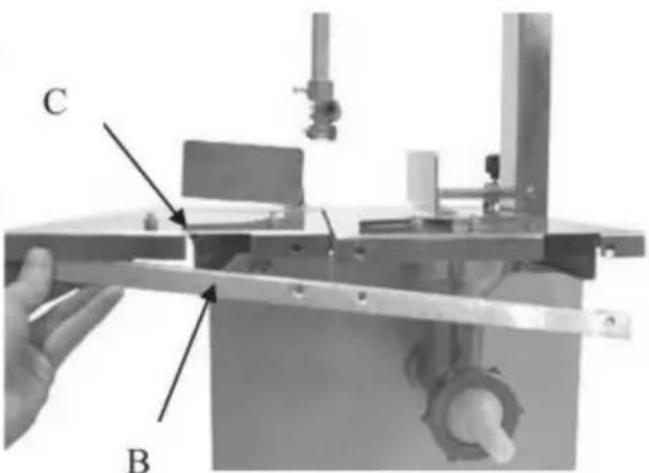

2. Verwijder de bevestigingsplaat. Afb. 6B
3. Verschuif de tafel en verwijder deze. Afb. 6C

A A

Figure 5

C B

Figure 6

DRUKKNOP

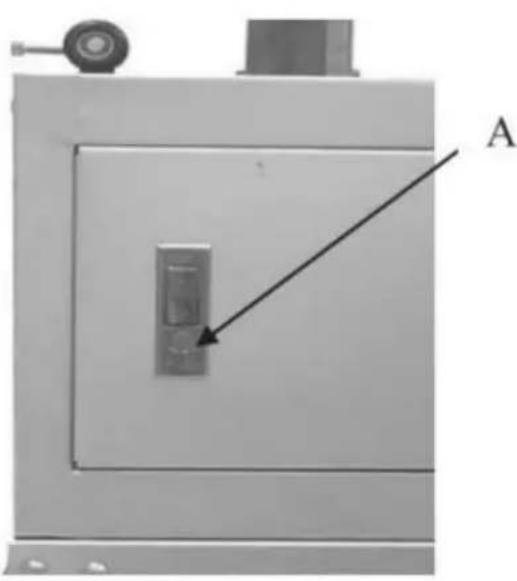

Druk op de rode knop (Fig.7A), open de deur om schoon te maken, te inspecteren of te onderhouden

na het gebruik van een vleeshakker.

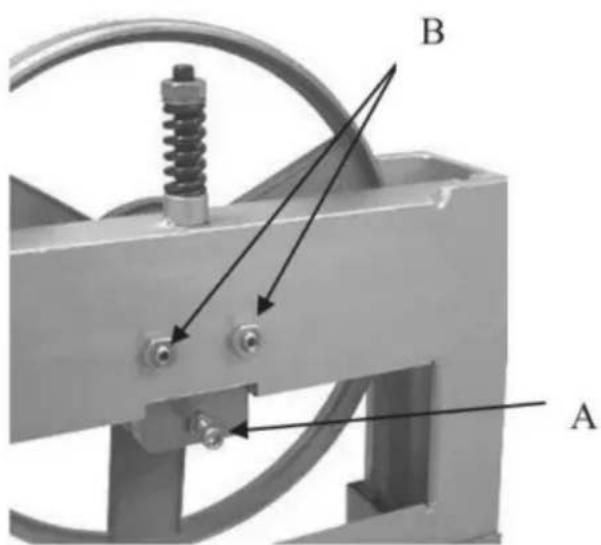

1. Draai de schroef los. Afb. 8A.
2. Stel de twee moeren af (Fig. 8B) totdat het mes het midden van het wiel volgt.
3. Draai de schroeven Fig8A vast.

B A

Figure 8

BOVENSTE BLADE VASTE ZITTING

Nadat het blad verticaal is afgesteld.

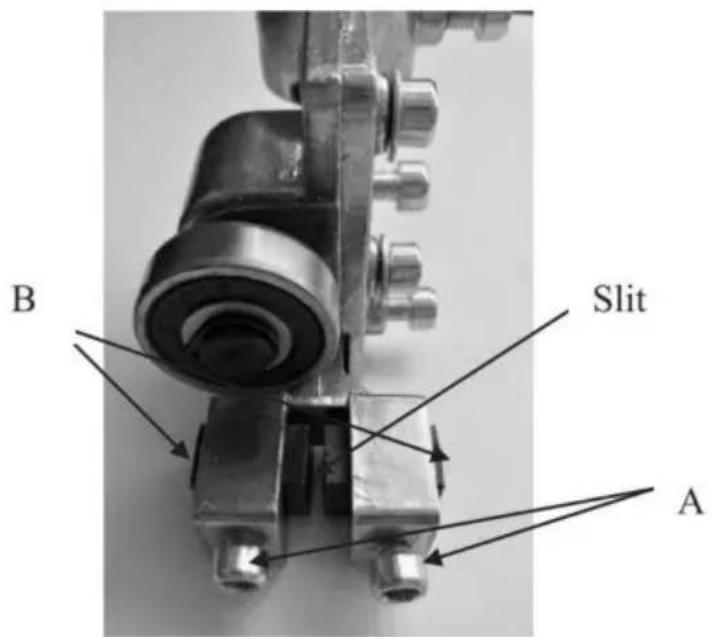

1. Draai de twee schroeven los (Fig. 9A) en verplaats de twee inzetstukken (Fig. 9B) om een bepaalde ruimte om het zaagblad in de gleuf van de vaste zitting van het bovenste blad te plaatsen

2. Draai de schroef vast (Fig. 9A)

B Slit A

Figure 9

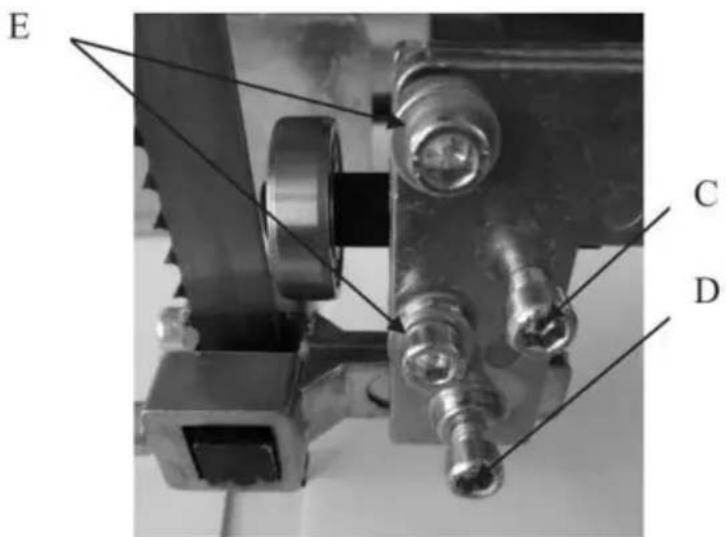

1. Draai de schroef los (Fig. 10C) om de lagerpositie aan te passen. Zorg ervoor dat het lage zo dicht mogelijk bij de achterkant van het mes zit. Het lager moet een speling van 1/32 inch hebben met het blad. Draai vervolgens de schroef vast na het afstellen.
2. Draai de schroef los (Fig. 10D) om de mesgeleider af te stellen. Zorg ervoor dat het mes zich in het midden van de gleuf bevindt. En draai de schroef weer vast (Fig. 10D).

E C D

Figure 10

1. Bevestig na het afstellen de bladbeschermkap in de beugel door de twee schroeven vast te draaien (Fig. 10E).

ONDERSTE BLADE VASTE ZEE

Nadat het mes verticaal was afgesteld:

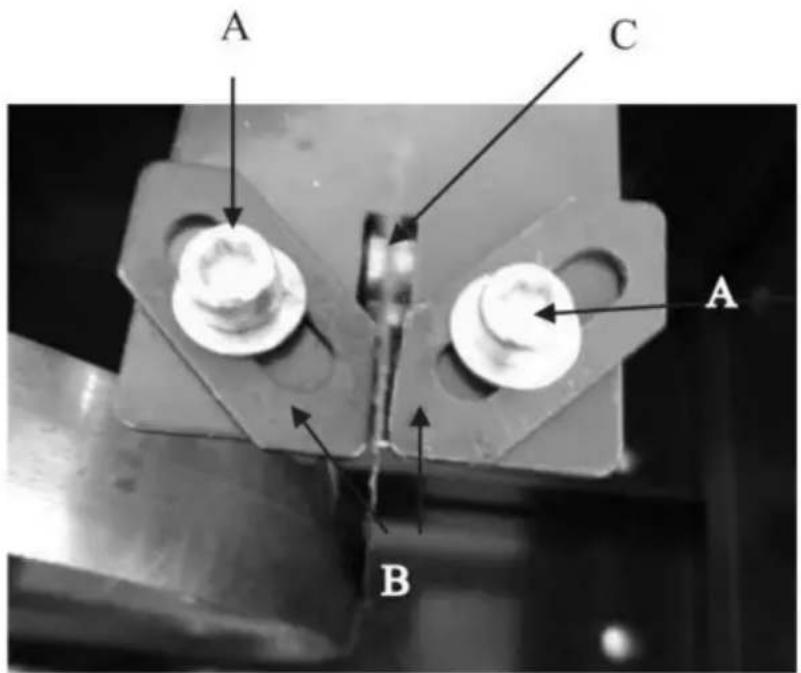

1. Draai de twee schroeven los (Fig. 1IA). Om de twee geleideplaten af te stellen (Fig. 1IB), zorg ervoor dat er voldoende ruimte vrij is om het mes in de gleuf te plaatsen. (Fig. 11C)

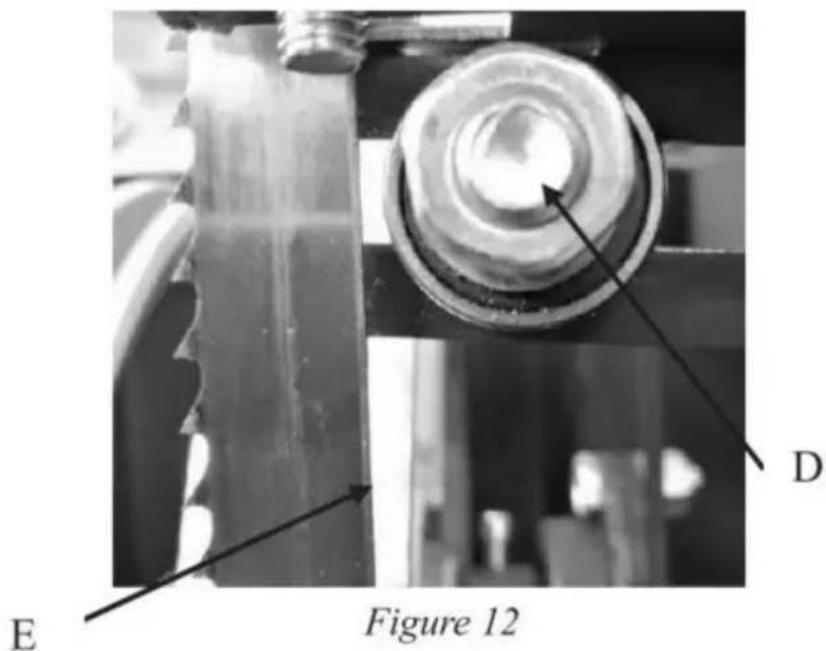

2. Draai de schroef (Fig. 12D) op het lager los.
3. Pas de lagerpositie zo dicht mogelijk bij de achterkant van de lager aan mes. (Fig. 12E)
4. Draai de schroeven weer vast.

A C A B

Figure 11

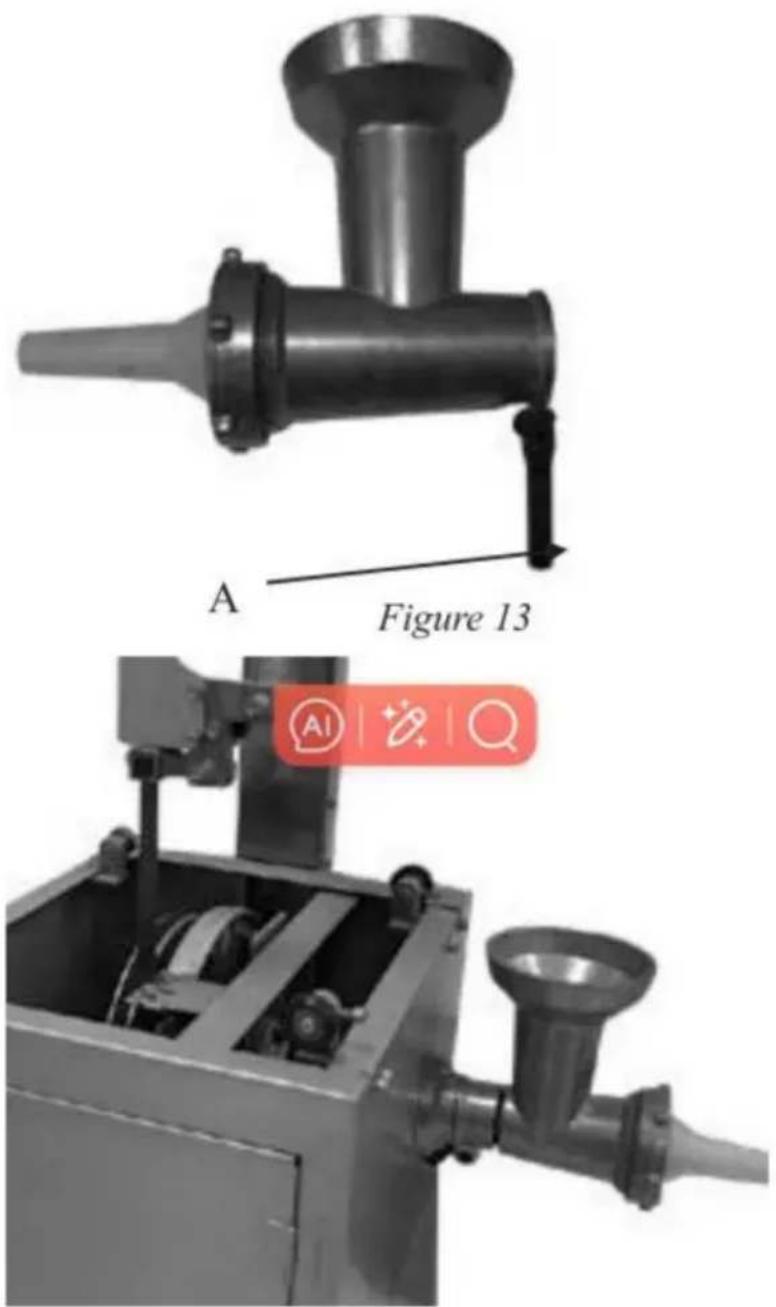

1 Maak de hendel los (Fig. 13A)
2 Plaats het lichaam van de molen in de zitting en draai de hendel vast. (Fig.14)

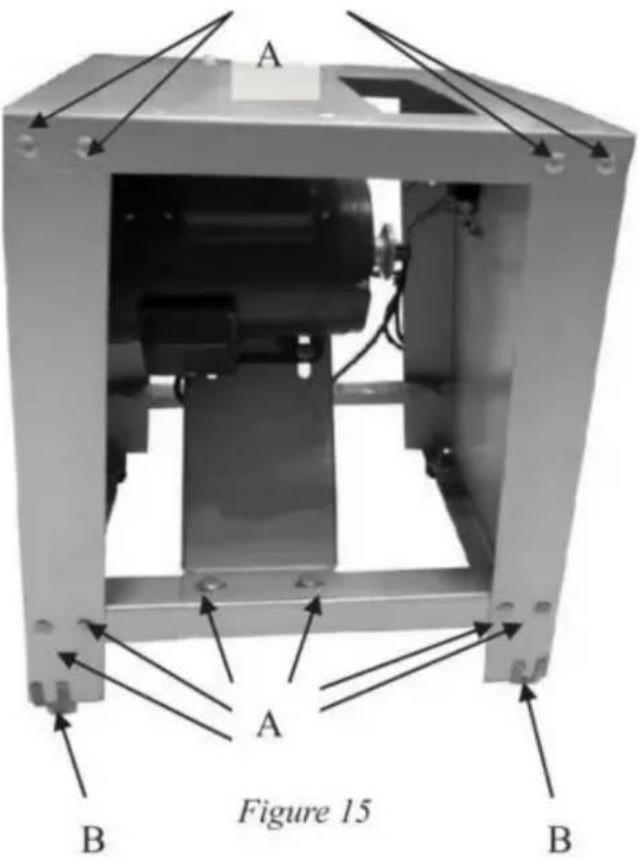

Gebruik de schroeven (Fig. 15A) om de standaard te monteren zoals Fig. 15. En bevestig de motor in de standaard.

A A Figure 15 B B

Monteer de vier rubberen kussentjes (Fig16) op de vier hoeken (Fig15B) van de standaard om de trillingen te verminderen.

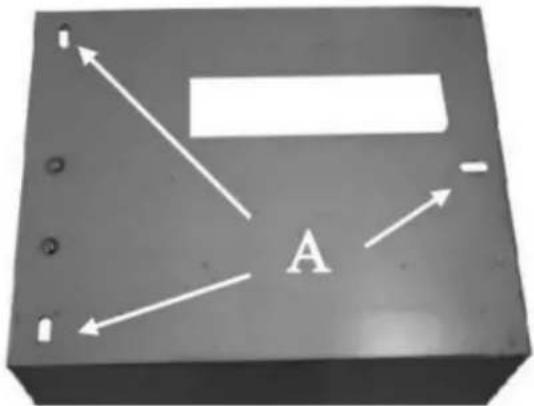

Er bevinden zich drie elliptische gaten (Fig. 17A) aan de bovenkant van de standaard. Pas het zaaglichaam aan om de standaard te bevestigen. Gebruik de lange bouten door de drie gaten om het zaaglichaam met de standaard vast te zetten.

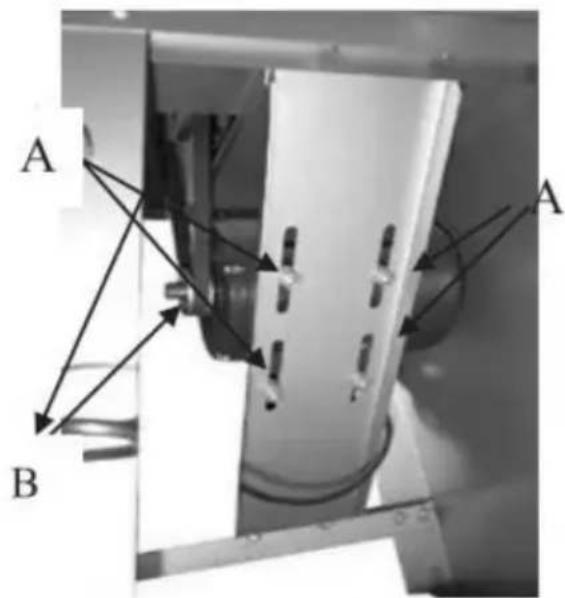

(I) Spanning van de V-riem afstellen.

1. Plaats de V-riem in de twee poelies. (Fig. 18B)
2. Draai de vier schroeven los. (Fig. 18A)
3. Stel de motoren in de juiste positie af.
4. Draai de vier schroeven vast.

A A B

Figure 18

(II) Verticaal afstellen van de V-riem

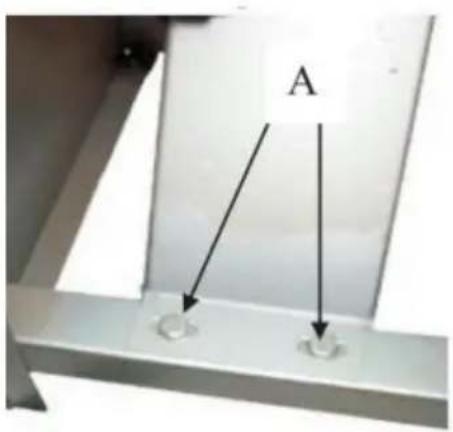

Als de V-riem niet verticaal staat (poelies niet uitgelijnd), draai dan de twee schroeven (Fig. 19A) los om de vaste motorplaat af te stellen. Maak ze vervolgens weer vast.

A

Figure 19

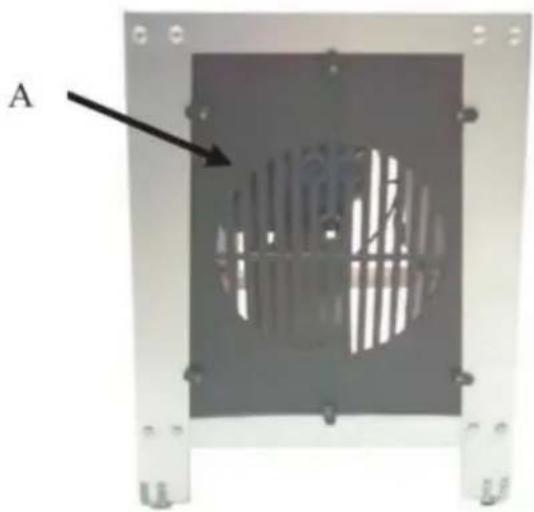

Monteer na het afstellen de beschermingshekken (Fig20A) op de standaard

De sterschakelaar bevindt zich aan de bovenzijde van de stalen standaard (Fig.21)

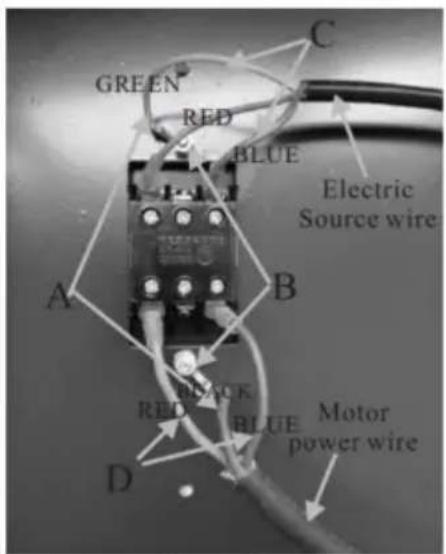

Fig. 22A toont de aarddraden; deze zijn met twee schroeven aan de standaard bevestigd (Fig. 22B).

Figuur 22C toont de stroombrondraden. Figuur 22D toont de motorvoedingsdraad.

GREEN RED BLUE C Electric Source wire A B BLACK RED BLUE Motor power wire D

Figure 22

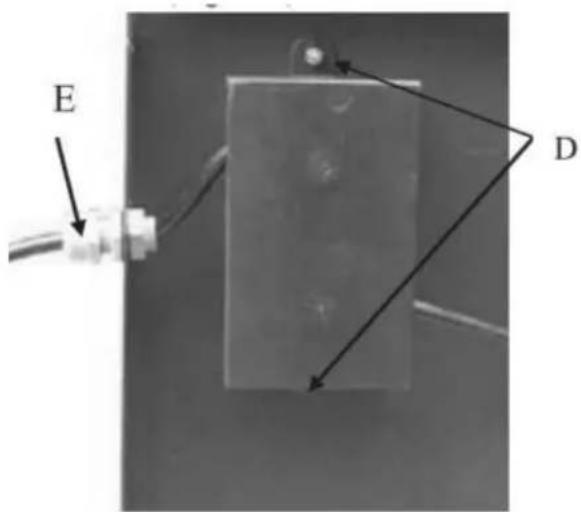

Nadat u de draden op de schakelaar hebt aangesloten, bevestigt u de schakelkast met de twee schroeven zodat deze de schakelaar op de standaard afdekt. (Fig. 23D)

E D

Figure 23

Nadat u de schakelkast hebt bevestigd, maakt u de kabelklem vast door aan de dop te draaien. (Afb.23E)

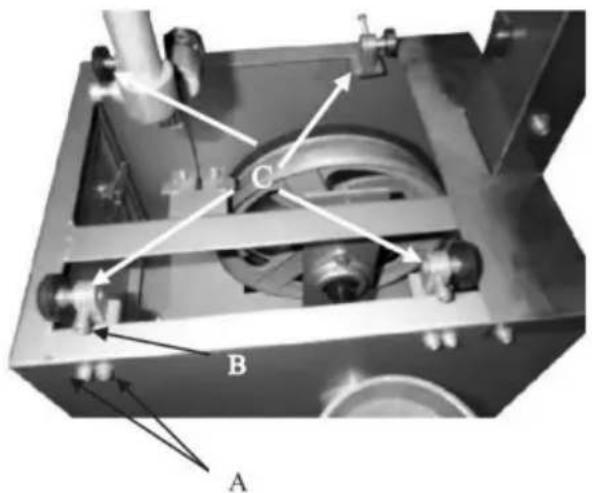

1. Gebruik de zeskantschroeven (Fig. 24A) om de vier geleidewielen te bevestigen (Fig. 24C)

2. Draai de bout los (Fig. 24B) om de wielpositie aan te passen.

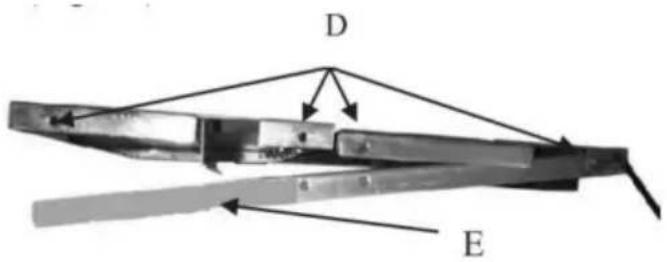

1. Draai de vier schroeven los (Fig. 25D) om de bevestigingsplaat te verplaatsen. (Fig. 26E)

D E

Figure 25

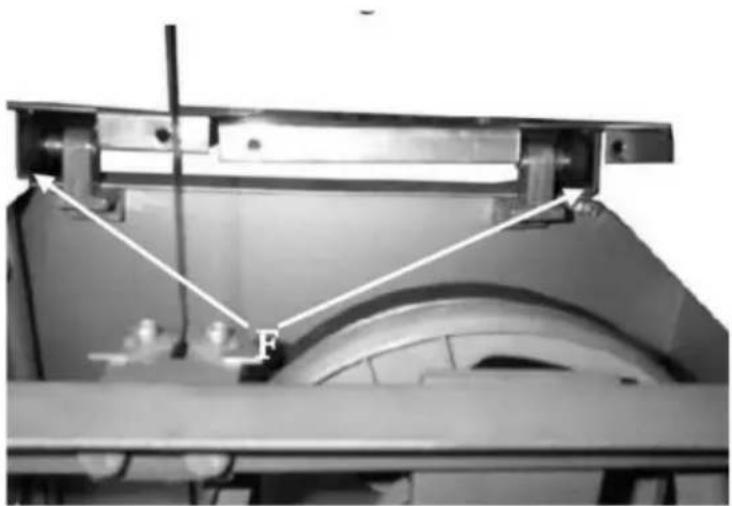

1. Onder de werktafel bevinden zich twee rails (Fig. 26F). Langs de rails, schuif de tafel en laat de rail bewegen op de vier geleidewielen.

1. Gebruik de vier schroeven om de bevestigingsplaat in de tafel te monteren. (Afb. 5A)

MONTAGE VAN HEK EN DUWSCHERM

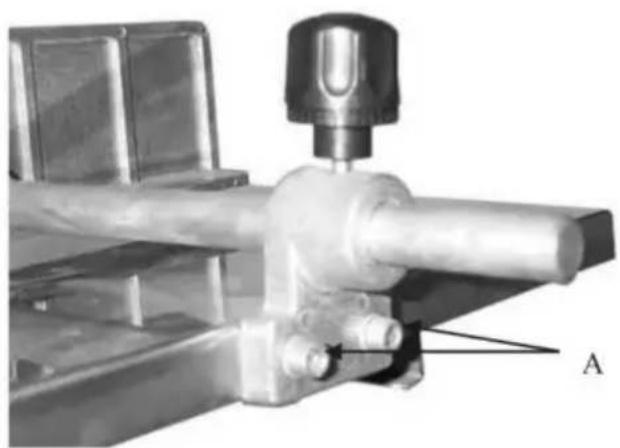

Gebruik Fig. 27 en Fig. 28 als referentieafbeeldingen om de twee beugels met schroeven (Fig. 27 A) op de werktafel te monteren.

Figuur 29 toont de vleeshakselaar

Reinig het mes, de tafel en de vleesmolen met water na gebruik van de machine. Open indien nodig de beschermkap om deze schoon te maken. Gebruik olie op de onderdelen die gemakkelijk roesten om roestvorming te voorkomen. Houd de machine te allen tijde schoon en let op de werkomgeving om ongelukken te voorkomen.

Onderdelenlijst

Raadpleeg tijdens de montage de tabel Onderdelenlijst.

Nee.	Beschrijving	Specificaties Aantal		Foto
1 buisconnector		N.v.t	1
2	Vleesmolen Lichaam	N.v.t	1
3	Vleesmolen Vergrendelingshendel	N.v.t	1
4	Sluit het vlees aan Stok	N.v.t	1
5	Omslag	N.v.t	1
6	Zaagblad Beveiligingsapparaat	N.v.t	1
7	Verstelbaar Steun	N.v.t	1
8	Hek Gids	N.v.t	1
9	Schutting	N.v.t	1
10	Gids voor duwers	N.v.t	1
11	Opdringer	N.v.t	1
12	Tafel	N.v.t	1
13	Tafelondersteuning	N.v.t	1
14	Bovenste deksel	N.v.t	1
15	Motor	N.v.t	1
16	Toegangspaneel	N.v.t	2
17	Linker zijplaat	N.v.t	1
18	Rubberen voeten	N.v.t	4
19 Steunplaat		N.v.t	2
20	Motorische ondersteuningBord	N.v.t	1
21 Steunplaat		N.v.t	1
22	ToegangspaneelSlot	N.v.t	12
23	Schakeldeksel	N.v.t	1
24 Rechterzijplaat		N.v.t	1
B1	Inbusschroef	M6*20	4
B2	Wasmachine	6 mm	8
B3	Inbusschroef	M4*10	1
B4	Inbusschroef	M6*10	4
B5	Schroef	M8*25	7
B6	Wasmachine	8 mm	27
B7	borgring	8 mm	27
B8	Moer	M8	26
B9	Bout	M8*16	20
B10	Moer	M4	4
B11	Borgring	4	4
B12	Wasmachine	4	4
B13	Schroef	M4*12	4
B14	Schakelaar	N.v.t	1
B15	Kabel	N.v.t	1
B16	Kabeldoorvoer	M16x1,5	1
B17	Kabel aarde	N.v.t	1
B18	Schroef ST2,9x9,5		12

Stap1

Montage van motorkast
1-1 1-2
1-3	1-4
	1-61-5
1-7	1-8

Stap2

Montage van transmissiekast en motorkast
2-1	2-2
	2-3

Stap3

Montage van driehoekige riem
3-1	3-2
	3-3

Stap 4

Montage van het zaagblad
4-1	4-2
	4-3

Stap 5

Montage van bevestigingsapparaat van zaagblad
5-1	5-2
5-3	5-4

Stap6

Montage van de kap van de botzaagmachine
6-1	6-2
6-3	6-4

Stap 7

Montage van tafel
7-1	7-2
7-3	7-4
7-5 7-6

Stap 8

Montage van plaatafstelmechanisme
8-1	8-2

Stap9

Assemblage van vleesmaalmechanisme
9-1	9-2
9-3	9-4
9-5	9-6
9-7	9-8
9-9	9-10

Stap 10

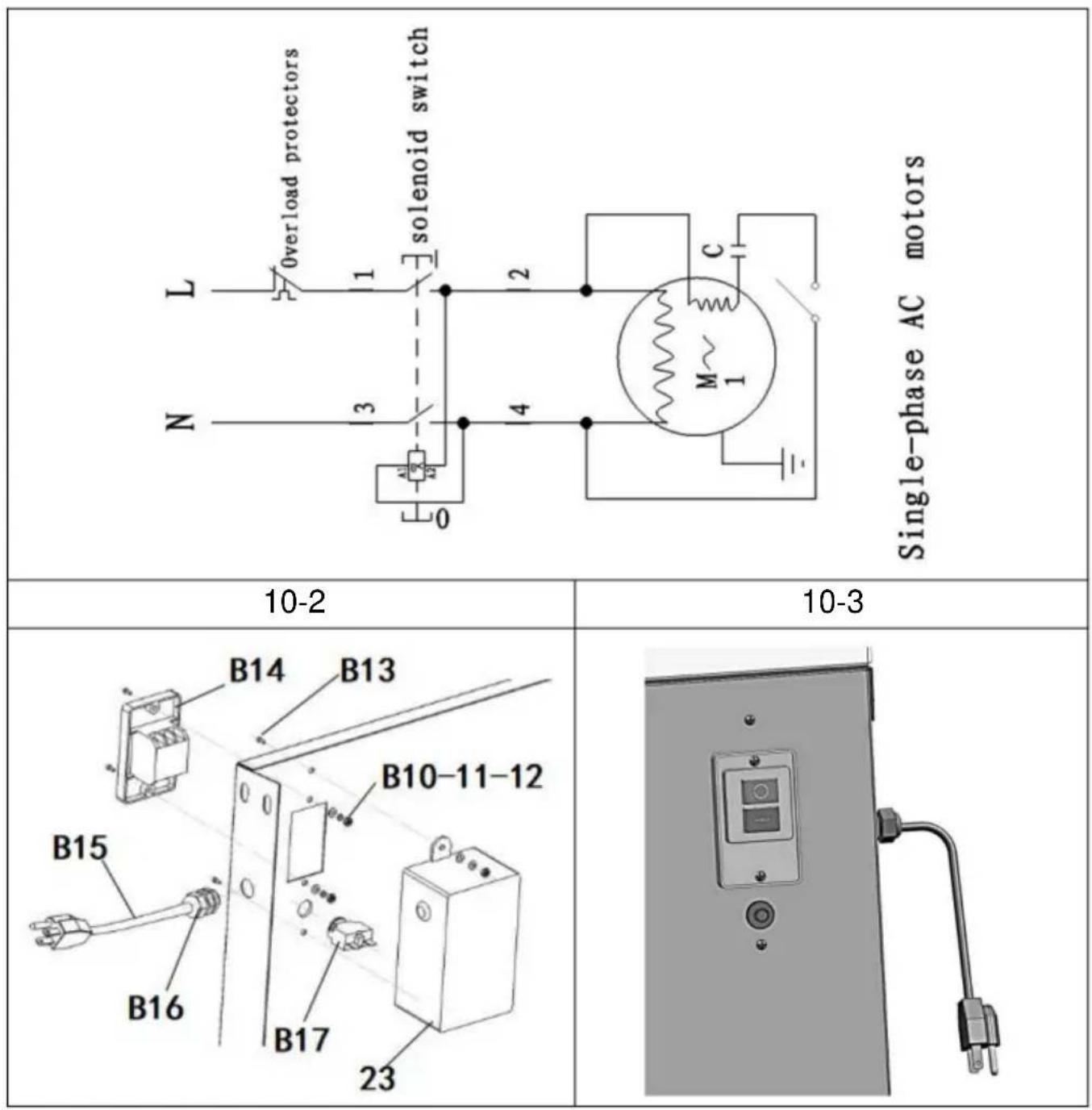

Aansluiting van circuit

10-1

L 0 overload protectors solenoid switch N 3 4 0 Single-phase AC motors 10-2 10-3 B14 B13 B15 B16 B17 B10-11-12 23

Stap 11

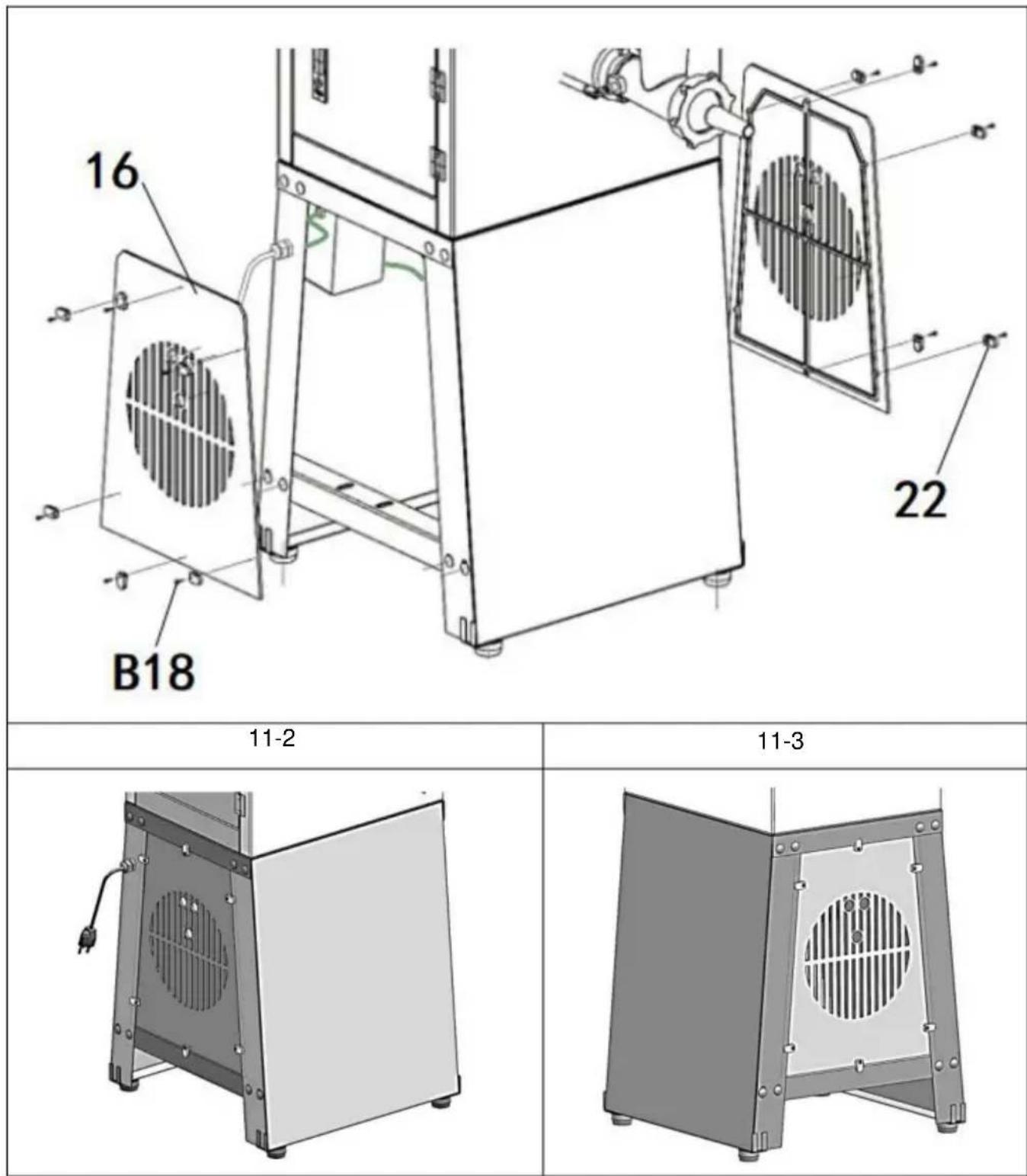

Montage van motortandwielplaat

11-1

16 B18 22 11-2 11-3

Stap 12

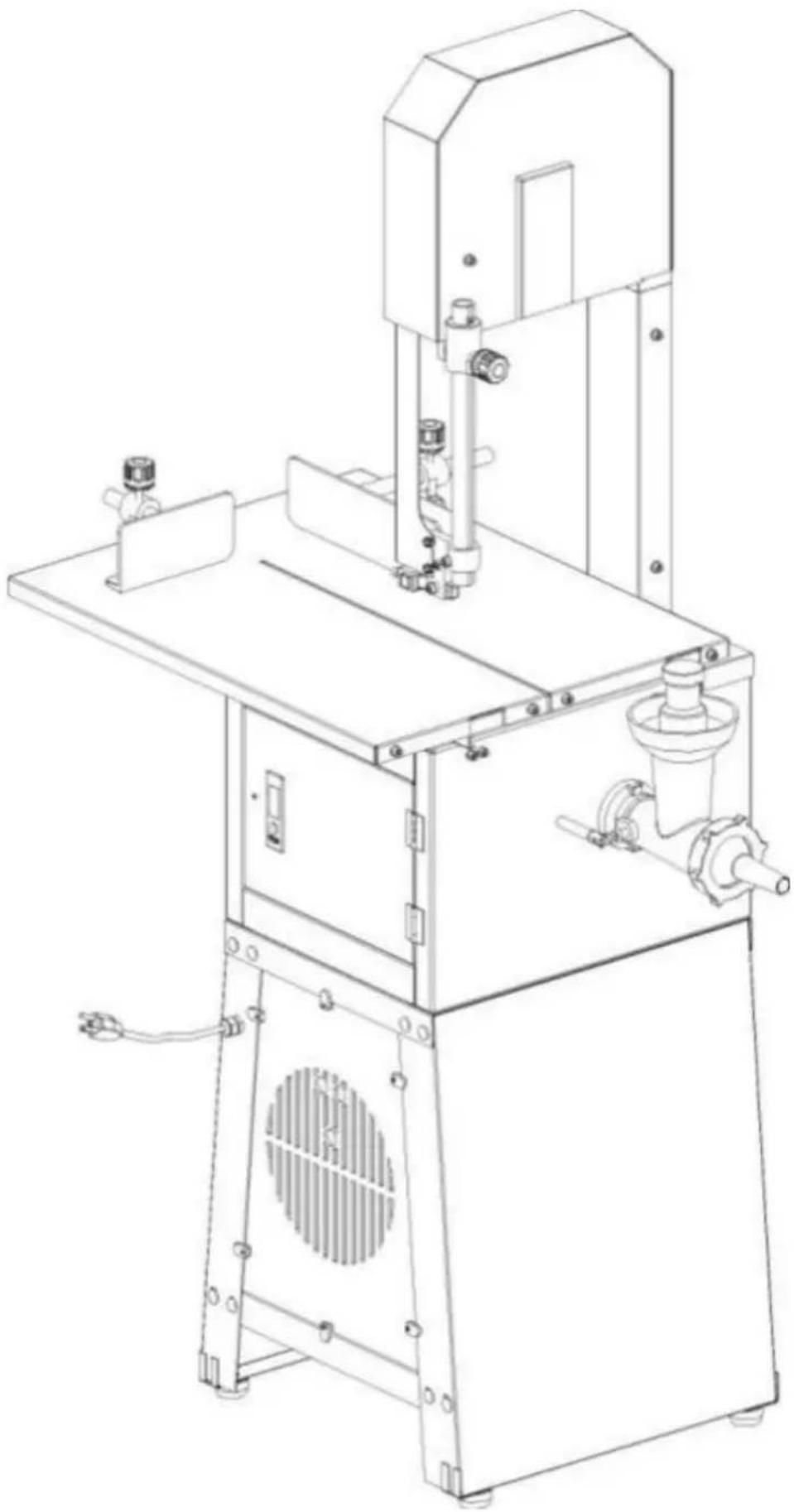

Explosieve weergave
