BRUKSANVISNING 1205-117 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

DC MOTOR STYRNING

ANVÄNDARGUIDE

MODELL:1205-117

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

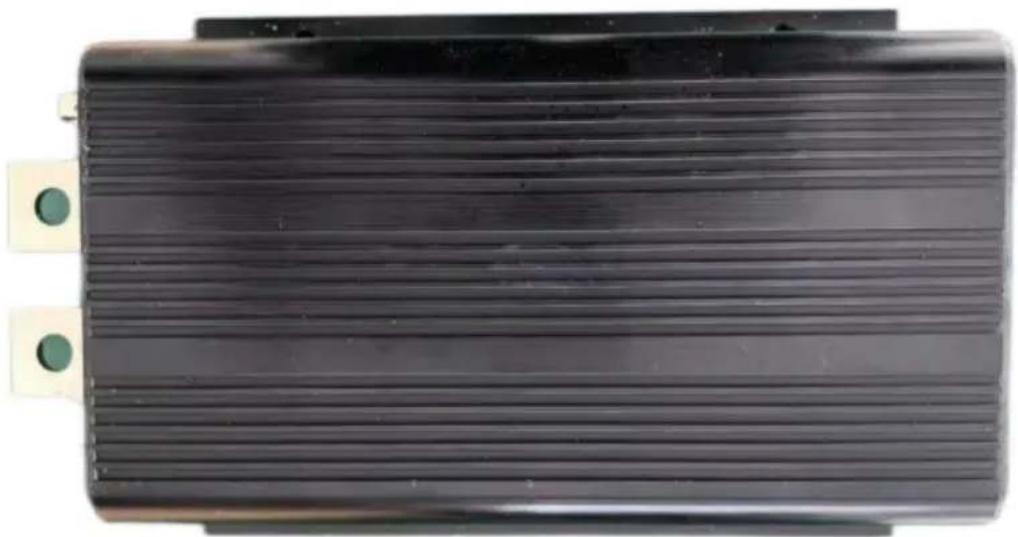

DCMOTORSTYRNING

MODELL:1205-117

(Bilden är endast för referens, se det faktiska objektet)

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risken för skada måste användaren läsa instruktionerna handbok noggrant.
	Denna enhet uppfyller del 15 av FCC-reglerna. Driftär föremål för följande två villkor:(1)Denna enhet kanske inteorsaka skadliga störningar, och (2)denna enhet måste acceptera allamottagna störningar, inklusive störningar som kan orsakaöönskad operation.
	Denna produkt omfattas av bestämmelserna i det europeiska direktivet2012/19/EG. Symbolen som visar en korsad softunnagenom indikerar att produkten kräver separat avfallinsamling i Europeiska unionen. Detta gäller produktenoch alla tillbehör märkta med denna symbol. Produkter märktafår som sådan inte slängas med vanligt hushållsavfall, menmåste lämnas till en insamlingsplats för återvinning av elektriska ochelektroniska apparater

INSTRUKTIONER

•Denna produkt är designad för att passa 1205-117 Curtis Controller 36V 500A.
- Ersättning för EZGO Club Car Curtis Golf Carts Motor Controller.
- Den är enkel att installera och direkt att byta ut den gamla. Spara din tid och pengar genom att byta ut den själv.
- Kraftfulla MOSFET-enheter driver, högfrekvent, effektivt, tyst arbete läge.

• Steglös hastighetsreglering och backkopplingsbromsfunktion.
• Perfekt temperaturskydd och kompensationsfunktion att uppnå termiskt skydd och stabil effekt.

- Underspänningsreduktion, djup underspänning av funktion, när batteriet spänningen är för låg.

- Överspänningsskyddsfunktionen stänger av utgången.

Uppackningsinspektion

Öppna paketet, kontrollera föremålen som visas i Tabell 1 noggrant för att kontrollera eventuell saknad eller skadad del.

Tabell 1. Uppackningsinspektion

Punkt	Beskrivning	Antal
1	DCMotor Controller	1
2	Användarhandbok	1

Modell & Parameter

• Modelly1205-117
• Spänning: 36V
• Ström: 500A

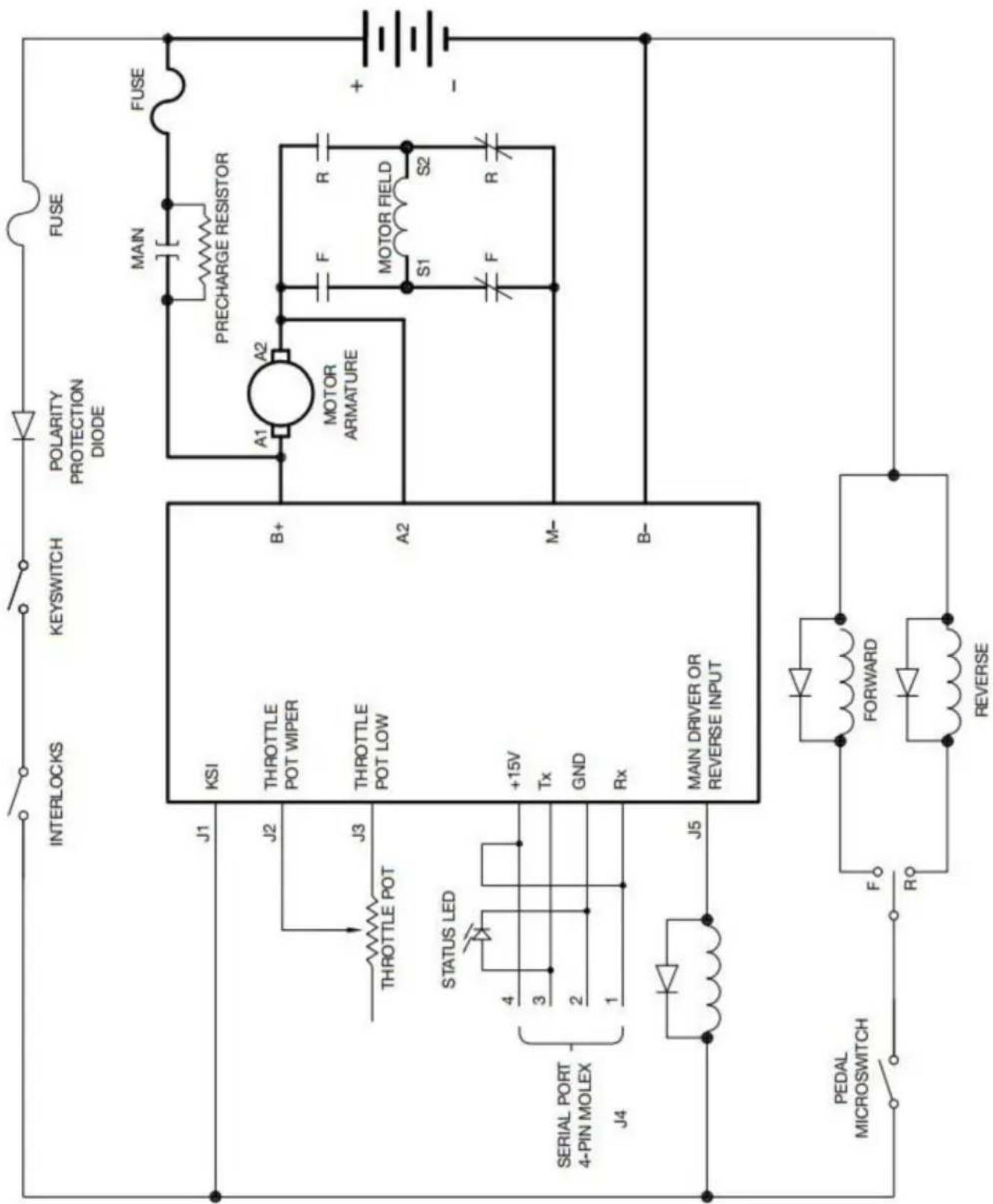

Kopplingsschema

Saker behöver uppmärksamhet

• Se till att styrenheten är säkert fastsatt och inte lätt att utsättas för vibrationer eller stötar.
• Det är risk för högspänning i styrenhetens hölje
  ta isär den obehörigt.
• Förluster som orsakas av att den inte fungerar enligt instruktionerna manuell drift, tillverkaren tar inget ansvar.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK

REP

YH CONSULTING LIMITED.
