MODE D'EMPLOI 1205-117 Vevor
Assistance technique et certificat de garantie électronique www.vevor.com/support
CONTRÔLEUR DE MOTEUR À COURANT CONTINU
GUIDE D'UTILISATION
MODÈLE : 1205-117
Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.
« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.
VEVOR®
TOUGH TOOLS, HALF PRICE

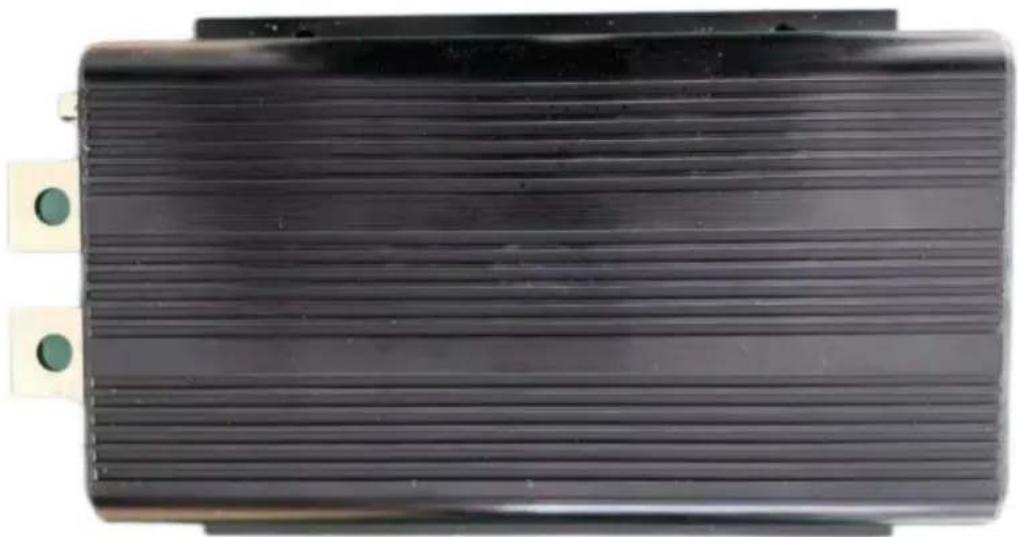

Contrôleur de moteur à courant continu
MODÈLE : 1205-117
(L'image est à titre de référence uniquement, veuillez vous référer à l'objet réel)
BESOIN D'AIDE? CONTACTEZ-NOUS!
Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas
à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support
Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.
 | Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire les instructions Lisez attentivement le manuel. |
 | Cet appareil est conforme à la partie 15 des règles de la FCC. Fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne peut pas provoquer des interférences nuisibles, et (2) cet appareil doit accepter toute interférences reçues, y compris les interférences qui peuvent causer opération indésirable. |
 | Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle à roulettes barrée à travers indique que le produit nécessite un tri sélectif collecte dans l'Union européenne. Ceci s'applique au produit et tous les accessoires marqués de ce symbole. Produits marqués en tant que tel ne peut pas être jeté avec les déchets ménagers normaux, mais doivent être apportés à un point de collecte pour le recyclage des appareils électriques appareils électroniques |
INSTRUCTIONS
- Ce produit est conçu pour s'adapter au contrôleur Curtis 1205-117 36 V 500 A.
- Remplacement du contrôleur de moteur des voiturettes de golf EZGO Club Car Curtis.
- Il est facile à installer et permet de remplacer directement l'ancien. Gain de temps
et de l'argent en le remplaçant vous-même.
- Les MOSFET haute puissance fonctionnent à haute fréquence, efficacement et silencieusement mode.
- Régulation de vitesse en continu et fonction de freinage par connexion inverse.
- Protection parfaite de la température et fonction de compensation pour atteindre protection thermique et sortie stable.
- Réduction de sous-tension, fonction d'arrêt de sous-tension profonde, lorsque la batterie la tension est trop basse.
- La fonction de protection contre les surtensions désactive la sortie.
Inspection de déballage
Ouvrez le boîtier de l'emballage, vérifiez soigneusement les éléments indiqués dans le tableau 1 pou vérifier toute pièce manquante ou endommagée.
Tableau 1. Inspection au déballage
| Article | Description du | Quantité |
| 1 | contrôleur de moteur à courant continu | 1 |
| 2 | Guide de l'utilisateur | 1 |
Modèle et paramètres
- Modèle : 1205-117
- Tension : 36 V
- Courant : 500 A

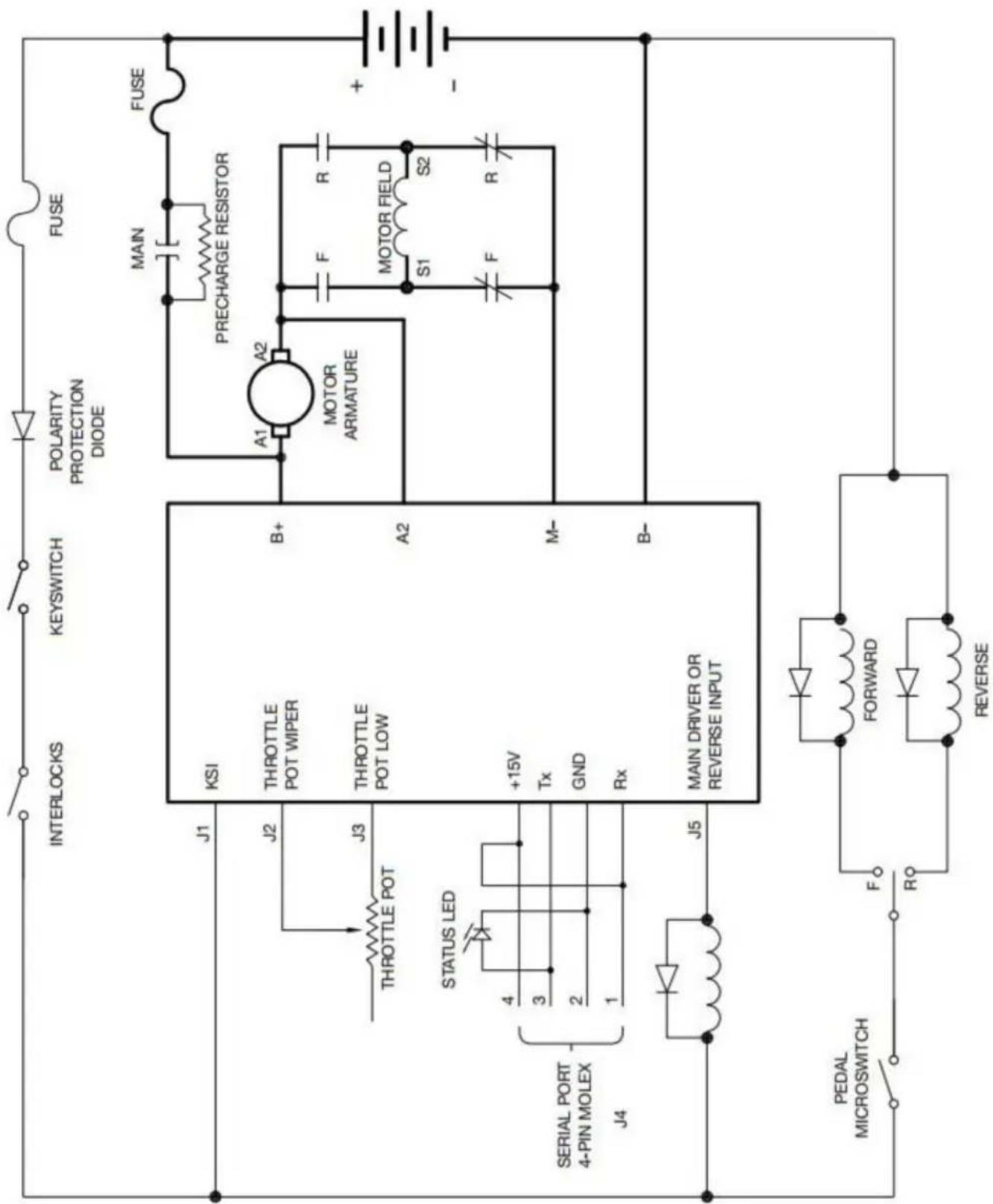

Schéma de câblage
Les questions qui méritent notre attention
- Assurez-vous que le contrôleur est solidement fixé et n'est pas facilement soumis à vibration ou impact.
- Il existe un risque de haute tension dans le boîtier du contrôleur, veuillez ne pas le 1 le démonter sans autorisation.
- Les pertes causées par le non-respect des instructions
fonctionnement manuel, le fabricant n'assume aucune responsabilité.
Fabricant : Shanghaimuxinmuyeyouxiangongsi
Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australie
Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
Mainzer Landstr.69, 60329 Francfort-sur-le-Main.
Assistance technique et certificat de garantie électronique www.vevor.com/support
