MANUALE UTENTE 1205-117 Vevor
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
CONTROLLER MOTORE CC
GUIDA PER L'UTENTE
MODELLO:1205-117
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.
"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principa
VEVOR®
TOUGH TOOLS, HALF PRICE

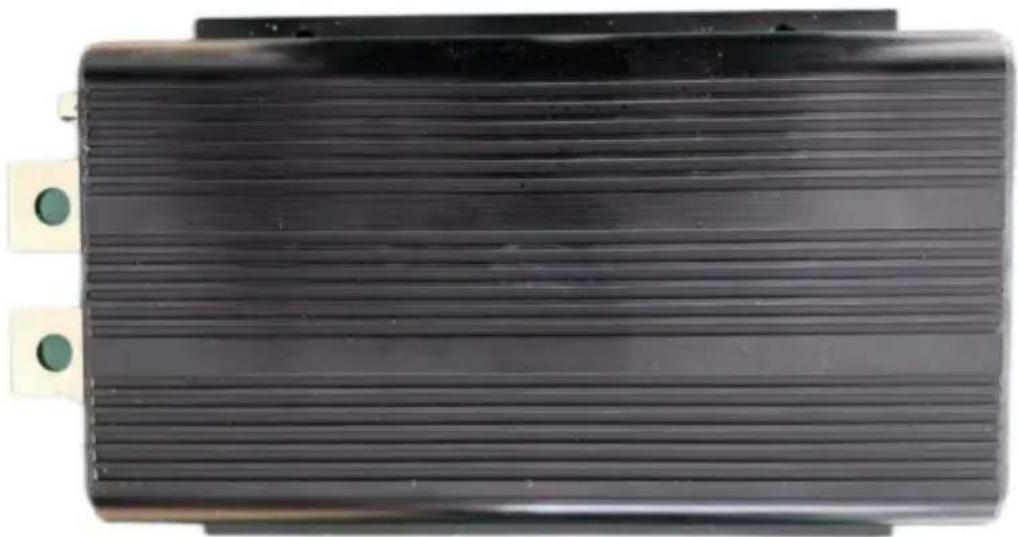

CONTROLLER MOTORE CC
MODELLO:1205-117
(L'immagine è solo di riferimento, fare riferimento all'oggetto reale)
HAI BISOGNO DI AIUTO? CONTATTACI!
Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto
tecnico e certificato di garanzia elettronica www.vevor.com/support
Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.
 | Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere le istruzioni manuale con attenzione. |
 | Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Funzionamento è soggetto alle due condizioni seguenti: (1) Questo dispositivo non può causare interferenze dannose e (2) questo dispositivo deve accettare qualsiasi interferenze ricevute, comprese le interferenze che possono causare operazione indesiderata. |
 | Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato attraverso indica che il prodotto richiede un rifiuto separato raccolta nell'Unione Europea. Ciò vale per il prodotto e tutti gli accessori contrassegnati con questo simbolo. Prodotti contrassegnati come tale non può essere smaltito con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. dispositivi elettronici |
ISTRUZIONI
- Questo prodotto è progettato per adattarsi al controller Curtis 1205-117 36 V 500 A.
- Sostituzione del controller motore per carrelli da golf Curtis EZGO Club Car.
- È facile da installare e sostituire direttamente quello vecchio. Risparmiando tempo e denaro sostituendolo da soli.
-
I MOSFET ad alta potenza pilotano, ad alta frequenza, in modo efficiente e silenzioso modalità.
-
Regolazione continua della velocità e funzione di frenata in caso di inversione di marcia.
- Funzione di protezione e compensazione della temperatura perfetta per ottenere
protezione termica e uscita stabile.
- Riduzione della sottotensione, funzione di spegnimento della sottotensione profonda, quando la batteria la tensione è troppo bassa.
- La funzione di protezione da sovratensione disattiva l'uscita.
Ispezione di disimballaggio
Aprire la confezione, controllare attentamente gli elementi indicati nella Tabella 1 per controllare eventuali parti mancanti o danneggiate.
Tabella 1. Ispezione di disimballaggio
| Articolo | Descrizione | Quantità |
| 1 | DCMotor Controller | 1 |
| 2 | Guida per l'utente | 1 |
Modello e parametro
- Modello: 1205-117
- Tensione: 36 V
- Corrente: 500A
Schema elettrico
Le questioni richiedono attenzione
- Assicurarsi che il controller sia fissato saldamente e non sia facilmente soggetto a vibrazioni o urti.
- Pericolo di alta tensione nel caso del controller, si prega di non farlo smontarlo senza autorizzazione.
• Le perdite causate dal mancato rispetto delle istruzioni
funzionamento manuale, il produttore non si assume alcuna responsabilità.
Produttore: Shanghaimuxinmuyeyouxiangongsi
Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
| Rappresentante della CE |
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Francoforte sul Meno.
| RAPPRESENTANZA DEL REGNO UNITO |
CONSULENZA YH LIMITATA.
C/O YH Consulting Limited Ufficio 147, Centurion House, Via Roma, 101, 00186 Roma, Italia
