1206-4301 - Controllore motore elettrico Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Controllore motore DC
Marca	Vevor
Modello	1206-4301
Tensione nominale	36 V
Corrente nominale	350 A
Compatibilità	EZ-GO TXT, Medalist, serie ITS 1994-2019 (motore serie)
Funzioni principali	Regolazione continua della velocità, frenata per inversione, protezione termica, sottotensione, sovratensione
Dimensioni (L x P x H)	Circa 200 x 150 x 80 mm
Peso	Circa 1,5 kg
Alimentazione	Batteria 36 V DC
Manutenzione	Controllare il fissaggio, evitare vibrazioni e urti
Sicurezza	Leggere il manuale prima dell'uso, rischio di alta tensione, non smontare
Garanzia	Assistenza tecnica e certificato di garanzia elettronico su www.vevor.com/support
Produttore	Shanghaimuxinmuyeyouxiangongsi
Conformità	FCC Parte 15, direttiva RAEE 2012/19/CE

Domande frequenti - 1206-4301 Vevor

Come installare questo controllore sul mio carrello EZ-GO TXT?

Scollegare la batteria. Rimuovere il vecchio controllore scollegando i morsetti. Collegare i fili secondo lo schema di pinout (pin 1-2 per potenziometro, 3 per velocità, 4 per interruttore a chiave, 5 vuoto). Fissare saldamente il nuovo controllore. Ricollegare la batteria e testare.

Quale tipo di motore è compatibile con questo controllore?

Questo controllore è compatibile con motori serie a 3 lamelle e 5 pin, utilizzati sui modelli EZ-GO TXT, Medalist e serie ITS 1994-2019. Non funziona con motori a eccitazione separata (Sep Ex) o con avvolgimento shunt.

Qual è la protezione contro le sovratensioni?

Il controllore è dotato di una funzione di protezione contro le sovratensioni che disabilita l'uscita se la tensione supera una soglia sicura. Questo protegge il controllore e il motore da danni.

Posso utilizzare questo controllore con un motore a eccitazione separata?

No, questo controllore è progettato solo per motori serie. Usarlo con un motore a eccitazione separata può danneggiare il controllore e il motore.

Come si effettua la frenata?

La frenata avviene tramite connessione inversa: quando si rilascia l'acceleratore, il controllore inverte il senso della corrente per rallentare il motore. Questa funzione è automatica.

Dove posso ottenere il manuale completo?

Il manuale completo in francese è disponibile per il download gratuito su notice-facile.com. Puoi anche richiederlo tradotto in altre lingue fornendo il tuo indirizzo email sul sito.

Qual è la garanzia di questo controllore?

Vevor offre una garanzia elettronica. Registra il tuo prodotto su www.vevor.com/support per attivare la garanzia e ottenere assistenza tecnica.

Come sapere se il mio carrello è compatibile?

Verifica che il tuo carrello sia un modello EZ-GO TXT, Medalist o serie ITS prodotto tra 1994 e 2019, con un motore serie (3 lamelle, 5 pin). Il controllore sostituisce direttamente il modello Curtis 1206-4301.

Cosa fare in caso di malfunzionamento?

Prima, controlla i collegamenti e la tensione della batteria. Se il problema persiste, contatta il supporto tecnico tramite www.vevor.com/support per ricevere assistenza. Non tentare di riparare da solo a causa dei rischi di alta tensione.

Questo controllore è impermeabile?

No, questo controllore non è progettato per essere impermeabile. Deve essere installato in un luogo asciutto e protetto dall'umidità e dagli schizzi d'acqua. L'esposizione all'acqua può danneggiare l'apparecchio.

MANUALE UTENTE 1206-4301 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

CONTROLLER MOTORE CC

GUIDA PER L'UTENTE

MODELLO:1206-4301

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principa

VEVOR®

TOUGH TOOLS, HALF PRICE

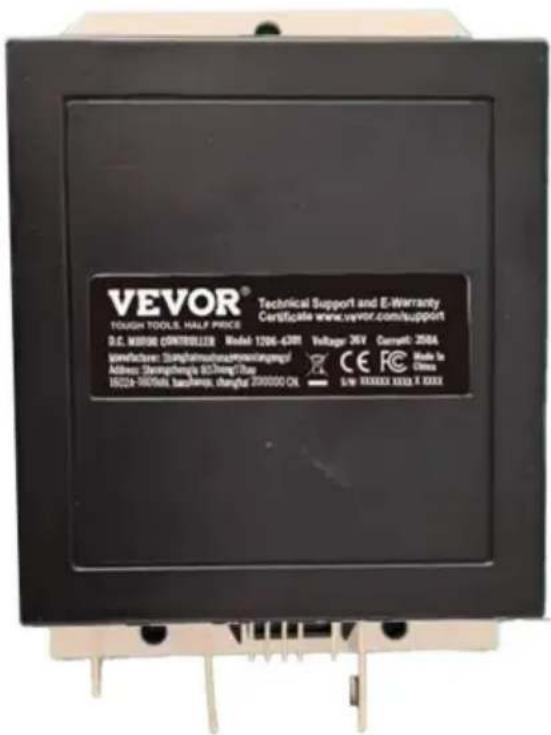

CONTROLLER MOTORE CC

MODELLO:1206-4301

(L'immagine è solo di riferimento, fare riferimento all'oggetto reale)

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

	Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.
	Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle due condizioni seguenti: (1) Questo dispositivo non può causare interferenze dannose e (2) Questo dispositivo deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che possono causare un funzionamento indesiderato.
	Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata dei rifiuti nell'Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di dispositivi elettrici ed elettronici

ISTRUZIONI

• Questo prodotto è progettato per adattarsi al controller Curtis 1206-4301 36 V 350 A.
• Compatible con EZ-GO EZGO TXT, serie ITS 1994-2019; compatibile

solo con modelli Medalist e TXT con motore di serie (3 pale e 5 perni)

1994-2019; Non è un controller per motori ad eccitazione separata (Sep Ex) e non funziona con motori elettrici avvolti in derivazione.

- È facile da installare e sostituire direttamente quello vecchio. Risparmiando tempo

e denaro sostituendolo da soli.

• I MOSFET ad alta potenza pilotano, ad alta frequenza, in modo efficiente e silenzioso modalità.
• Regolazione continua della velocità e funzione di frenata in caso di inversione di marcia.
• Funzione di protezione e compensazione della temperatura perfetta per ottenere protezione termica e uscita stabile.

- Riduzione della sottotensione, funzione di spegnimento della sottotensione profonda, quando la batteria la tensione è troppo bassa.

- La funzione di protezione da sovratensione disattiva l'uscita.

Ispezione di disimballaggio

Aprire la confezione, controllare attentamente gli elementi indicati nella Tabella 1 per controllare eventuali parti mancanti o danneggiate.

Tabella 1. Ispezione di disimballaggio

Articolo	Descrizione	Quantità
1	DCMotor Controller	1
2	Guida per l'utente	1

Modello e parametro

•Modello: 1206-4301
•Tensione: 36 V
•Corrente: 350 A

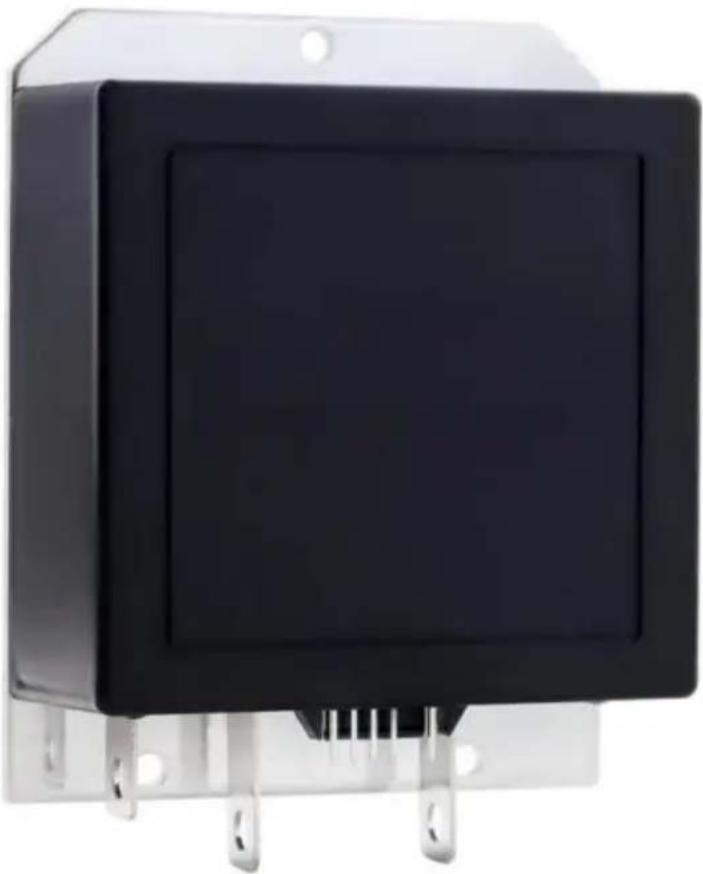

Grafico dei pin

Definizione della porta

5 piccoli spilli sono disposti da sinistra a destra:
1-2 pin numerici: potenziometro
3: alta e bassa velocità
4: l'interruttore a chiave a spillo
5: Vuoto (nessun cablaggio)

Le questioni richiedono attenzione

• Assicurarsi che il controller sia fissato saldamente e non sia facilmente soggetto a vibrazioni o urti.
• Pericolo di alta tensione nel caso del controller, si prega di non farlo smontarlo senza autorizzazione.
  • Le perdite causate dal mancato rispetto delle istruzioni
  funzionamento manuale, il produttore non si assume alcuna responsabilità.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Rappresentante della CE

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francoforte sul Meno.

RAPPRESENTANZA DEL REGNO UNITO

CONSULENZA YH LIMITATA.

C/O YH Consulting Limited Ufficio 147, Centurion House, Via Roma, 101, 00186 Roma, Italia
